آموزش ساخت مدار اینورتر 80 وات (با ترانس تک سر)
مقدمـه
همانطور که در پست های قبلی گفته شد ، هرگونه دستگاهی که برق DC را به برق AC تبدیل کند، اینورتر نامیده می شود این دستگاه یک تجهیز الکترونیکی است که وظیفه آن تبدیل جریان مستقیم به جریان متناوب بوده که از یک ترانسفورماتور با یک سر برای تبدیل ولتاژ استفاده میکند.برای اطلاعات بیشتر پیشنهاد می کنیم تا انتهای این پست همراه ما باشید.
پیشنهاد ما طبق فهرست مطالب زیر آموزش ساخت این مدار را پیش ببرید

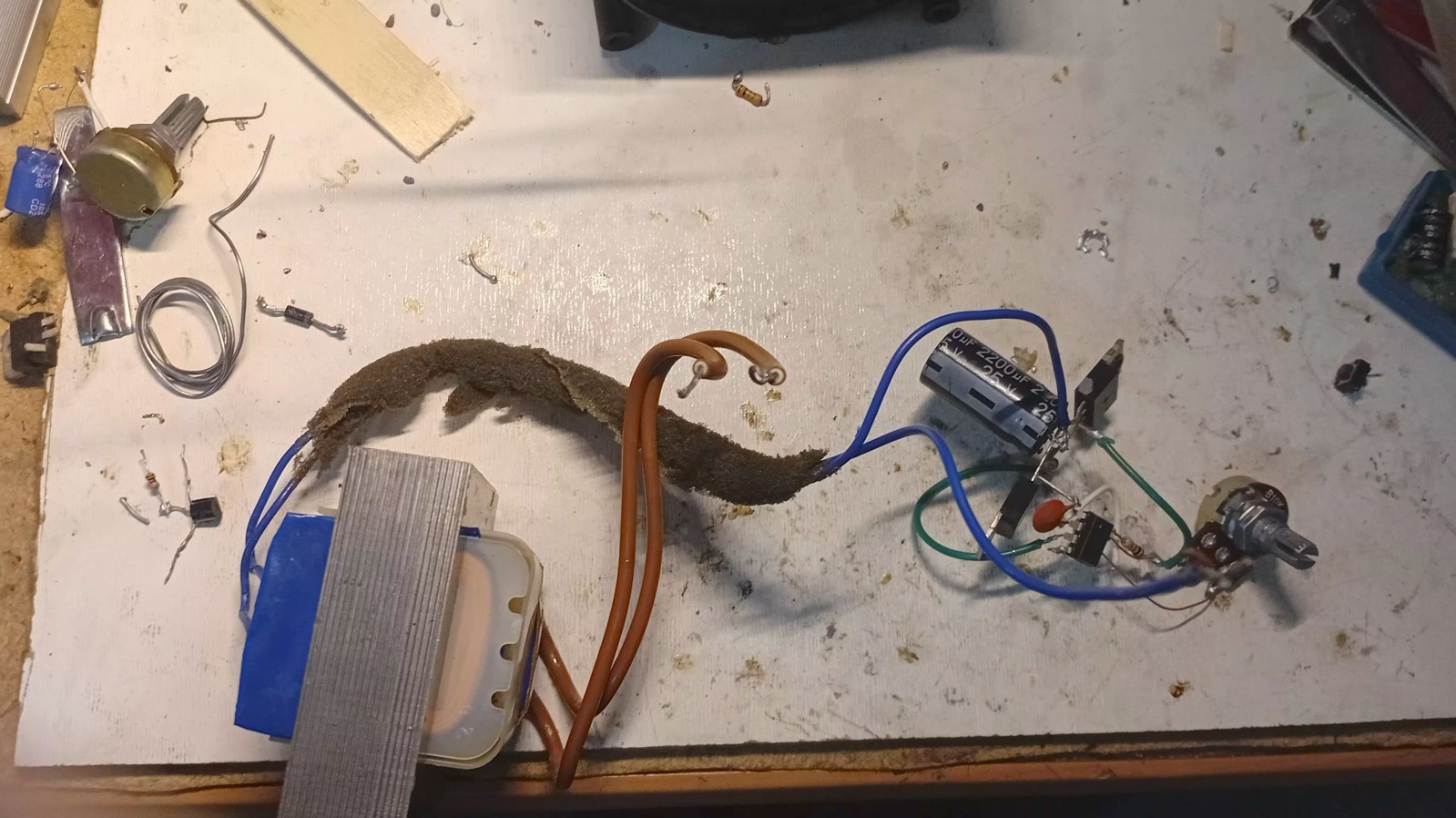

تصویر مونتاژ شده
توضیحات
این مدار اینورتر 12 ولت به 220 ولت AC با قطعات کم و ساده طراحی شده است. ابتدا همانطور که میبینید مدار از آیسی NE555 به عنوان یک دستگاه نوسان کننده پالس سوئیچینگ بهره میبرد.
ترانزیستور های TIP41 و TIP42 به عنوان یک سوئیچ عمل می کند. ترانسفورماتور تک سر 0-12 ولت به طور معکوس به عنوان یک ترانسفورماتور Step-up از تبدیل AC Low به Ac High استفاده خواهد شد.
توسط ولوم که بهتر است از نوع مولتی ترن باشد می توان فرکانس خروجی مدار را تغییر داد و در صورتی که فرکانس خروجی دقیقا 50 هرتز نبود، توسط این پتانسیومتر میتوان آن را دقیق تنظیم نمود.
در نتیجه با ساخت و اسمبل کردن این پروژه و بدست آوردن ولتاژ و فرکانس ولتاژ AC که ما در خانه از آن استفاده می کنیم ، عملکرد یک پریز برق دیواری را تقلید می کنیم. بنابراین میتوانید هر چیز برقی 220 ولت تا توان 80 وات به آن متصل و راه اندازی کرد.
لیست قطعات
ایسی NE555
مقاومت 1 کیلو اهم
مقاومت 100 اهم
ترانزیستور TIP41
ترانزیستور TIP42
خازن 2200 میکرو فاراد 25 ولت
خازن 100 نانو فاراد عدسی
ولوم 100 کیلو اهم
مشخصات فنی
تهیه فایل های مدار
از طریق بخش زیر می توانید تمامی فایل هایی که در جهت مونتاژ و پیاده سازی این مدار (پی سی بی ، بردبورد ، شماتیک) مورد نیاز است تهیه نمایید
برد بوررد
پی سی بی
شماتیک
فایل پی سی بی
44,000 تومان
فایل بردبورد
رایگان
فایل شماتیک
34,000 تومان
توصیه های قبل ساخت
برای ابتدا باید بدونید که بهتر است همیشه مدارات را روی پی سی بی پیاده کنید.
اگر مدار مورد نظر توان بالا باشه میباستی روی خطوط مسی ولتاژ مثبت قطع کاری کنید تا از هجوم جریان زیاد خطوط، ترک بر ندارند.
این ترک هایی که ناشی از جریان زیاد ایجاد میشند باعث میشه که مدار از کار بیافته.
لازمه بدونید که مدارات رادویویی در اکثر مواقع روی بردبرود و سیم کشی سر خود جوابگو نیستند یا اینکه در زمان کارکردن با اختلال مواجه خواهند شد
پیشنهاد میشه که حتما با پی سی بی ساخته شوند.
البته مداری که به صورت سیم کشی و بدون پی سی بی میسازید ممکن است با کوچیک ترین اشتباه مدار کار نکنه یا اینکه به درستی عمل نکنه
که باید مدار را از روی نقشه چند بار برسی و چک کنید که درست لحیم کار کردید یا خیر، سپس تمامی قطعات به صورت جداگانه تست کنید تا سلامت آن ها مطمئن بشید
ادامه مطلب
ویدئو تست مدار
سخن پایانی
این مبدل ولتاژ یا اینورتر 12 ولت به 220 ولت، میتواند حداکثر 80 وات در خروجی توان دهد. که این توان ارائه شده برای خیلی از مصارف ها کاملا مناسب هست . همچنین مدار معرفی شده با قطعات معمولی و ارزان قیمتی طراحی شده است که در تمامی فروشگاه ها قابل دردسترس هستند. پس اگر یک مبدل 220 ولت نیاز د ارید همین الان شروع به ساخت کنید!
اگر از مدار خوشتون اومد و می خواهید این مدار رو بسازید تاکید می کنیم
حتما مقاله توصیه های قبل از ساخت را با دقت بخونید، که در این مقاله سعی شده، مشکلات پرتکرار را رفع کنیم.
اگر هم به هر دلیلی در مراحل راه اندازی و ساخت پروژه دچار مشکل شدید بدون هیچ نگرانی از بخش نظرات در انتهای همین پست سوالتون رو مطرح کنید مجموعه آیسی مدار در اسرع وقت پاسخگوی شما خواهد بود
همچنین اگر علاقه مند به مدارات بیشتر هستید پیشنهاد میکنیم اپلیکیشن آیسی مدار رو نصب کنید موفق باشید.
