آموزش ساخت مدار منبع تغذیه ساده
مقدمـه
این یک مدار سطح پایه و بسیار ساده هست اما به عنوان پایه ای برای طراحی پروژه های بزرگ و صنعتی استفاده خواهد شد. این پروژه از فقط از پنج عدد قطعه تشکیل شده است.
اگر با الکترونیک سروکار دارید حتما میدانید که رگولاتور LM317 یکی از کاربردی ترین و پر استفاده ترین رگولاتور ها هست که می توان ولتاژ خروجی را با استفاده از یک پتانسیومتر تغییر داد. با ما تا اخر این آموزش همراه باشید.
پیشنهاد ما طبق فهرست مطالب زیر آموزش ساخت این مدار را پیش ببرید :
همراه ما باشید

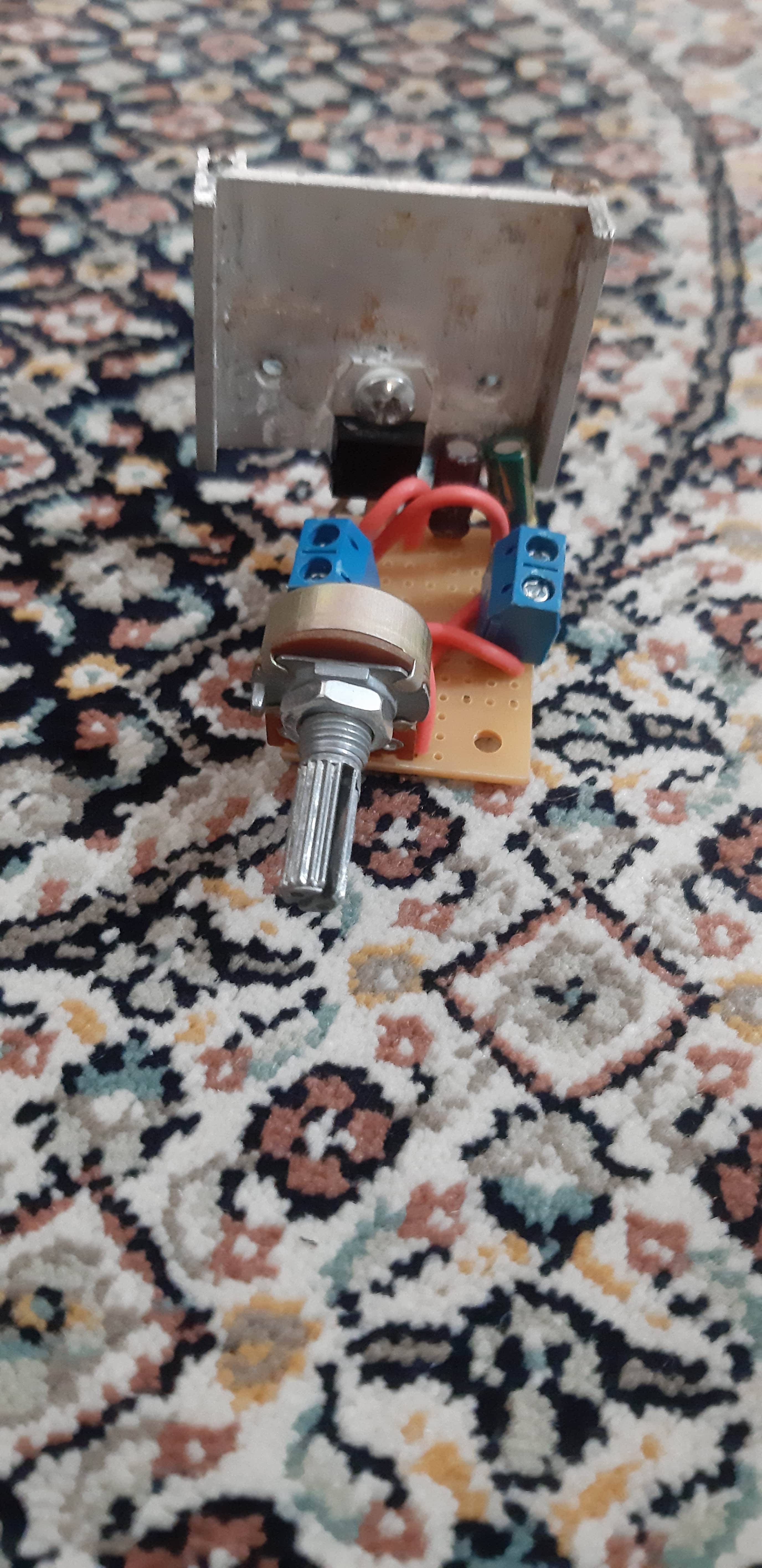

تصویر مونتاژ شده
توضیحات
این پروژه منبع تغذیه قابل تنظیم 1.5 تا 30 ولت با رگلاتور LM317 است که همانطور که گفته شد این LM317 یک ایسی تنظیم کننده ولتاژ است که قادر به تامین 1.5 آمپر در دامنه ولتاژ خروجی است. که پیاده سازی این مدار و استفاده از آن فوق العاده آسان است.
در قسمت INPUT باید یک ترانسفورماتور 12 ولت حداقل 1.5 آمپر متصل کنید و بهتر است برای رگلاتور هیتسینک مناسب ببندید. دلیلی اینکه باید به رگلاتور هیتسینک بسته شود این است که ممکنه زمانی که جریان از مدار میکشید رگلاتور داغ خواهد کرد و اگه بیش از حد داغ کند باعث میشه بسوزه و هیتسینگ از این مورد جلوگیری میکند.
مشخصات فنی
لیست قطعات
رگلاتور LM317
ولوم 5 کیلو اهم
مقاومت 240 اهم
خارن 10 میکرو فاراد 50 ولت
خازن 0.1 میکرو فاراد 50 ولت
تهیه فایل های مدار
از طریق بخش زیر می توانید تمامی فایل هایی که در جهت مونتاژ و پیاده سازی این مدار (پی سی بی ، بردبورد ، شماتیک) مورد نیاز است تهیه نمایید
برد بوررد
پی سی بی
شماتیک
فایل پی سی بی
44,000 تومان
فایل بردبورد
24,000 تومان
فایل شماتیک
34,000 تومان
تهیه برد مونتاژ شده
توصیه های قبل از ساخت
برخی از قطعات، مانند ترانزیستورها و آی‌سی‌ها، در حین کار گرما تولید می‌کنند. برای جلوگیری از خرابی قطعات، از هیتسینک یا فن برای خنک کردن آن‌ها استفاده کنید. گرمای بیش از حد می‌تواند عمر مدار را کاهش دهد.
برای تست اولیه مدار، از ولتاژ و جریان پایین‌تر استفاده کنید. این کار به شما کمک میکند تا بدون نگرانی از آسیب دیدن قطعات، عملکرد مدار را بررسی کنید. پس از اطمینان از صحت کارکرد مدار، میتوانید آن را به ولتاژ و جریان نهایی متصل کنید.
ادامه مطلب

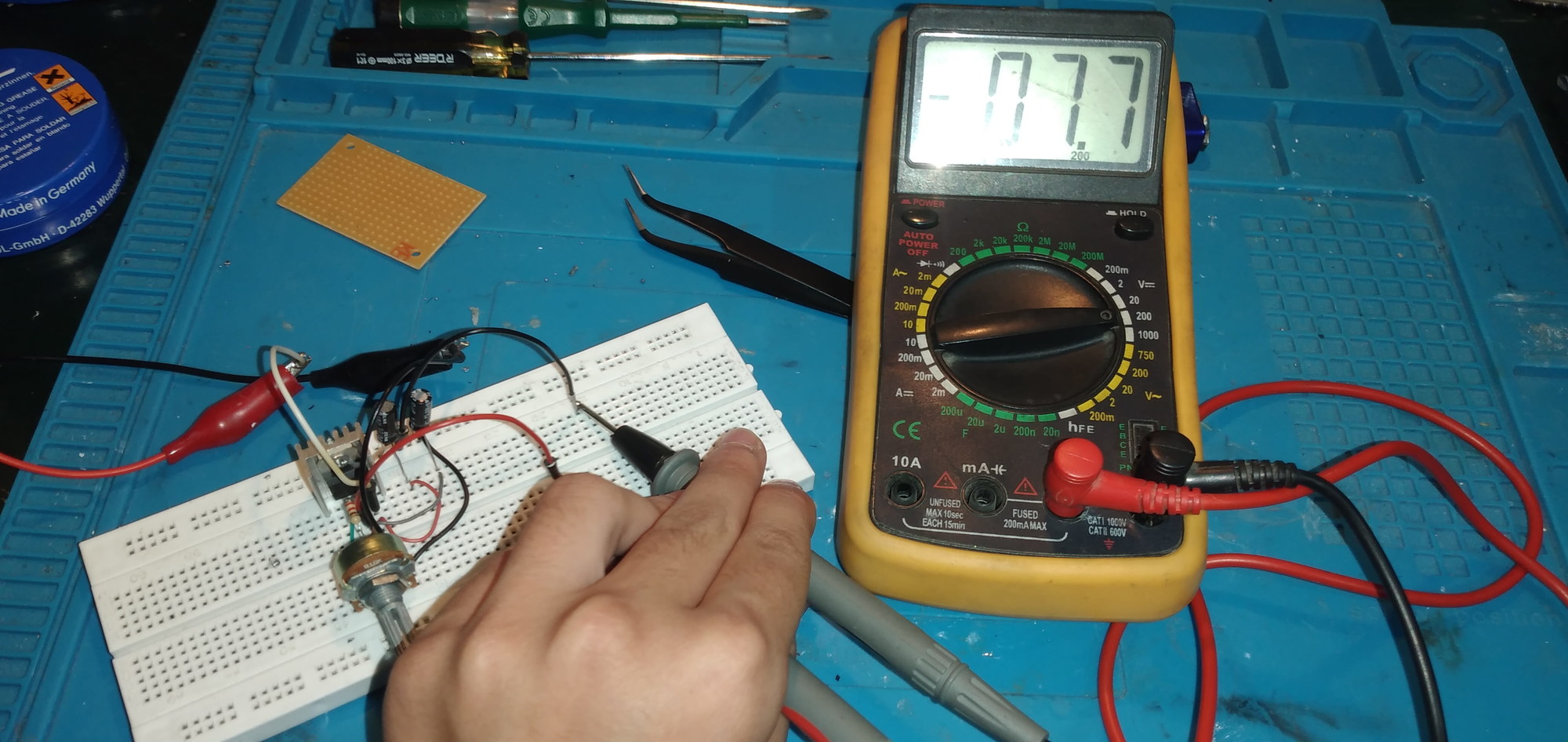

ویدئو تست مدار
سخن پایانی
اگر از مدار خوشتون اومد و میخواهید این مدار رو بسازید تاکید می کنیم حتما مقاله توصیه های قبل از ساخت را با دقت بخونید، که در این مقاله سعی شده، مشکلات پر تکرار را رفع کنیم. اگر هم به هر دلیلی در مراحل راه اندازی و ساخت پروژه با مشکل مواجه شدید بدون هیچ نگرانی از طریق بخش نظرات در انتهای همین پست سوالتون را مطرح کنید مجموعه آیسی مدار در اسرع وقت پاسخگوی شما خواهد بود.
همچنین اگر علاقمند به مدارات بیشتر هستید پیشنهاد میکنیم اپلیکیشن آیسی مدار نصب کنید موفق و موید باشید.
4 نفر این مدار را ساختند

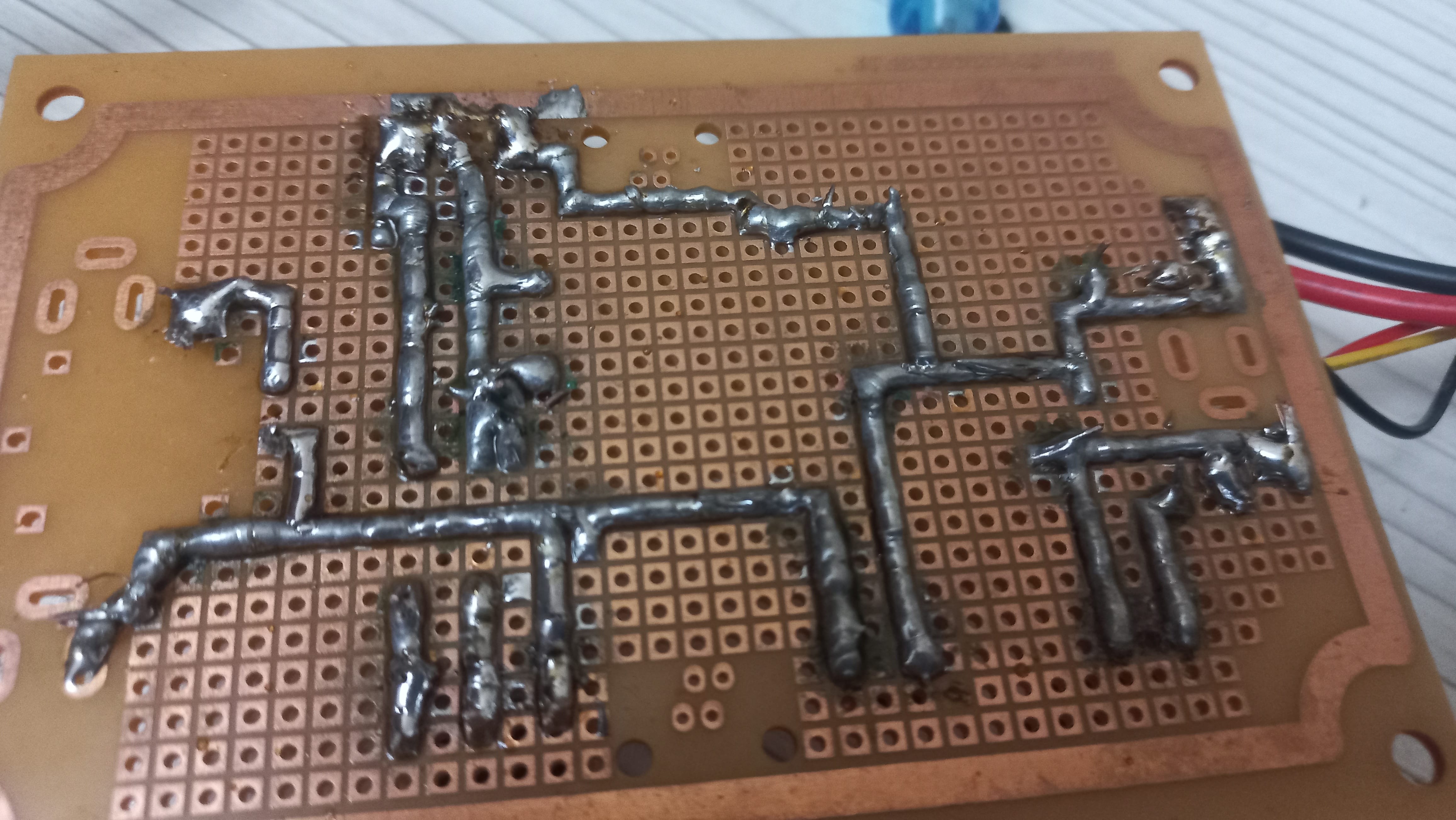

محمد مهدی نامجو نسب
رحمان رضایی پور
ahmad .
علی مهدویشما هم این پروژه را ساختید؟
آن را به اشتراک بگذارید←
مجموعه icmadar یک تیم فعال در زمینه طراحی و تولید مدارات الکترونیکی و لوازم جانبی است. این مجموعه در زمینه ارائه خدمات الکترونیکی مرتبط با آموزش ساخت و ساز فعالیت می‌نماید. رسالت اصلی این مجموعه دسترسی سریع و آموزش صحیح مباحث الکترونیکی می‌باشد.
کلیه حقوق این سایت متعلق به تیم آیسی مدار می باشد
کالاها
دسته بندی ها
- ورود با پیامک
- ورود با رمز
سلام.من این مدار رو بستم واسه دستگاه اپیلاسیون.
اما موقع استفاده رگلاتور داغ میشه.ممنون میشم راهنمایی کنید چطور میتونم کاهنده ای بسازم که ۳آمپر خروجی بده.
سلام.. از ماژول کاهنده ی LM2596 میتونی استفاده کنی که دارای خروجی ۳ آمپری هست ..
خیلی ممنونم درست کردم صحیح کارکرد
واقعا عالی بود ممنون
اوکی مهندس جان .. موفق باشید ..
سلامل مهندس عزیز
خواهش میکنم موفق باشید❤️
سلام خسته نباشید من مدرار رو جمع کردم و برق ۱۲ولت دادم ولی وقتی ولوم رو حرکت میدم ولتاز کم و زیاد نمیشه و روی ۱۲میمونه
سلام زنده باشید اپلیکشین آیسی مدار رو نصب کنید و یک ویدیو از علمکرد مدارتون برامون بفرستین بررسی کنیم ..
سلام من مدار منیع تغذیه ۰ تا ۳۰ ولت را از شما خریدم اگر ولتاژ ورودی ۱۲ ولت است چطور باید در نمایشگر ولتاژ تا ۳۰ ولت را دید ؟
سلام
فکر میکنم منظور شما پی سی بی تهیه کردید. شما هر چقدر ولتاژ بدید از همون به پایین ولتاژ قابل تنظیم دارید، مثلا اگر12 ولت بدید 1.5 تا 12 ولت خروجی خواهید داشت
سلام من مدار منیع تغذیه ۰ تا ۳۰ ولت را از شما خریدم و بستم ولی وقتی ولوم را می چرخانم ولتاژ فقط تا ۵ ولت بالاتر نمره چرا ؟
سلام
ترانزیستور LM317 رو چک کنید به احتمال زیاد مشکل داره، شما همیشه ولتاژ خروجی رو با مولتی متر بگیرید اگر مقدار با نمایشگر یکی بود مدار درست پیاده نکردید یا اینکه یکی از قطعات مشکل داره
سلام
ببخشید ایا ولتاژ 32 در ورودی رو تحمل می کنه ؟
مننون از مدار خوبتون
سلام
بله مشکلی نیست، موفق باشید
سلام من این مدار رو ساختم بین ۲۰ تا ۳۰ ولت میده ایراد از کجاست
سلام
ابتدا خدمتون بگم که مدار کاملا تست شده و توسط چندین کاربر در اپلیکیشن آیسی مدار ساخته شده که میتونید ویدئو های اپلود شده توسط اون ها در اپلیکیشن ببینید.
منبع تغذیه با رگلاتور LM317 به این صورت کار میکنه اگر شما مثلا 20 ولت دادید حدود 3 تا 20 ولت متغییر بهتون خروجی میده، رگلاتور و ولوم چک کنید که سالم باشه، مدار ساده است نیاز به توضیح خواصی نداره، با یک ولتاژ دیگه هم حتما مدار تست کن
