ساخت مدار شارژر باتری ۶ ولت با پنل خورشیدی

شناسه : ic-20-130-21615

دسته بندی :

زمان مطالعه : 11 دقیقه

شناسه : ic-20-130-21615

دسته بندی :

زمان مطالعه : 11 دقیقه
پنل خورشیدی

مقدمـه

سلام دوستان! امروز میخوایم درباره یک مدار کاربردی صحبت کنیم که میتونه با پنل خورشیدی، باطری‌های ۶ ولت شما رو شارژ کنه. این مدار نه تنها ساده است، بلکه خیلی خوب هم کار میکنه. اگه شما هم عاشق پروژه‌های الکترونیکی هستی، این مطلب از دست نده!

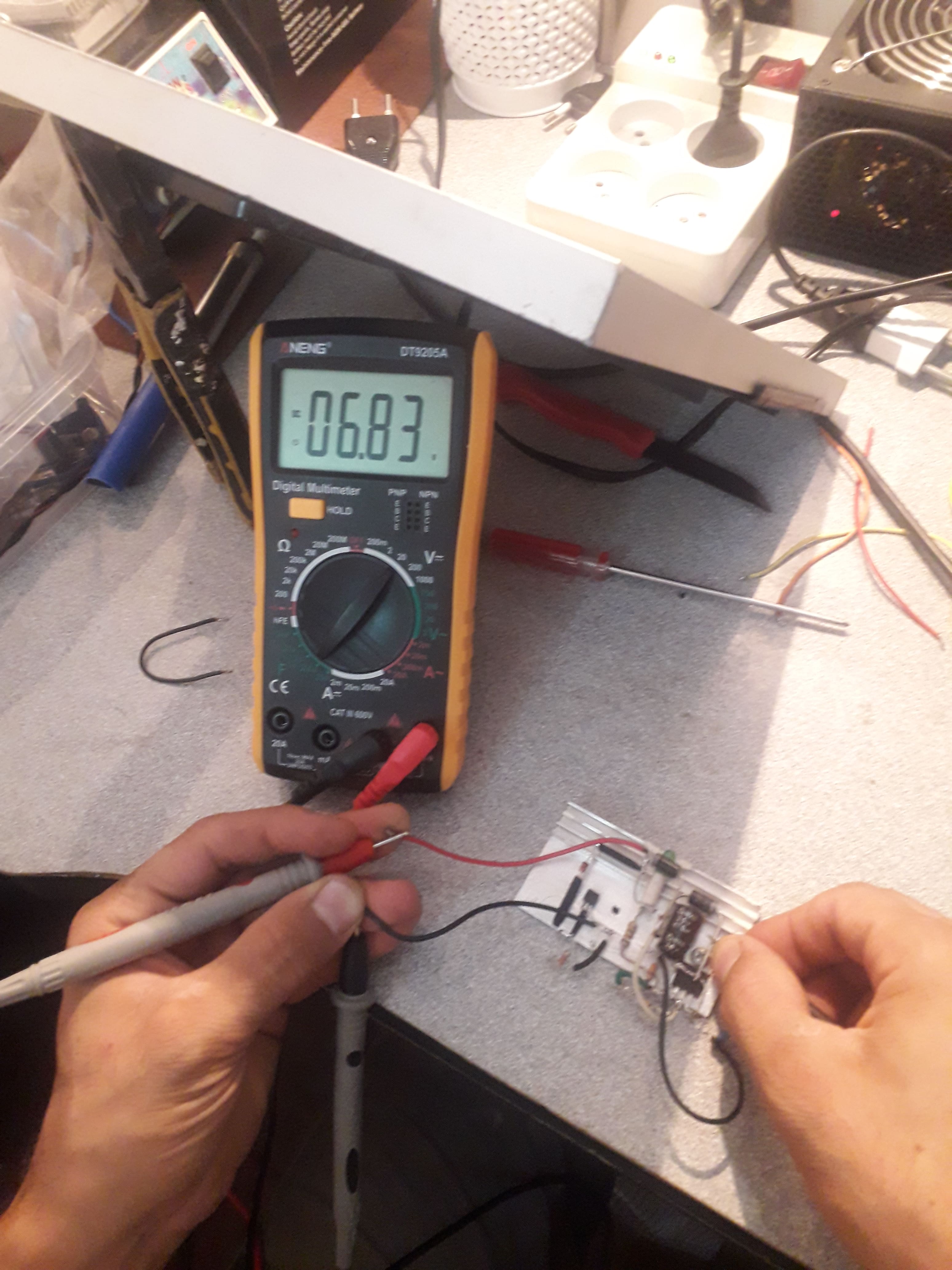

تصویر مونتاژ شده

شارژر باطری
تصویر مونتاژ شده مدار شارژر باطری با پنل خورشیدی

توضیحات

این مدار شارژر باطری می‌تونه به راحتی با یک پنل خورشیدی ۱۲ ولتی کار کنه و باتری‌های ۶ ولت رو به‌خوبی شارژ کنه. یکی از اجزای کلیدی این مدار، رگولاتور ولتاژ LM317 هست که کمک می‌کنه ولتاژ را کاهش و ثابت کنه. اینطوری از آسیب رسیدن به باتری جلوگیری می‌کنیم. ترانزیستور 2N2222 هم به عنوان تقویت‌کننده جریان عمل می‌کنه و باعث می‌شه مدار عملکرد بهتری داشته باشه.

حالا دیودهای 1N5408 رو داریم که به این مدار اضافه شدن تا از برگشت جریان به پنل خورشیدی جلوگیری کنن. اینجوری دیگه نگران آسیب دیدن پنل نیستید. وقتی باطری در حال شارژ باشه، LED موجود در مدار روشن می‌شه تا شما از وضعیت شارژ مطلع بشید. این LED با مقاومت 560 اهم محدود شده تا عمر بیشتری داشته باشه و خراب نشه. خازن 470 میکروفاراد هم برای کاهش نویز ولتاژ استفاده میشه.

این مدار نه تنها طراحی ساده‌ای داره، بلکه به راحتی میتونید ازش توی پروژه‌های خورشیدی استفاده کنید. اگه دنبال پروژه‌های قابل‌حمل هستید، این گزینه عالیه! همچنین پیشنهاد می‌کنم از اپلیکیشن آیسی مدار استفاده کنید؛ این اپلیکیشن کلی آموزش ساخت مدارات و مقالات آموزشی داره که می‌تونه به شما توی این مسیر خیلی کمک کنه.

مشخصات فنی

PCB
نیم حرفه ایی
سطح مهارت
تعداد قطعات
12 عدد
نوع رگولاتور
LM317
نوع پنل سازگار
12 ولت
جریان خروجی
حدود 1 آمپر
حفاظت از باتری
دارد
پی سی بی
52 در 25 میلمیتر
نشانگر وضعیت شارژ
دارد

لیست قطعات

رگلاتور LM317 ترانزیستور 2N2222 پنل خورشیدی 12 ولت خازن 470 میکروفاراد 25 ولت دیود 1N5804 دو عدد دیود زنر 1N5235B مقاومت 3 کیلو اهم مقاومت 330 اهم مقاومت 560 اهم مقاومت 2.2 کیلو اهم ال ای دی مات قرمز

تهیه فایل های مدار

از طریق بخش زیر می توانید تمامی فایل هایی که در جهت مونتاژ و پیاده سازی این مدار (پی سی بی ، بردبورد ، شماتیک) مورد نیاز است تهیه نمایید

برد بوررد

پی سی بی

شماتیک

فایل پی سی بی

طراحی اختصاصی توسط تیم آیسی مدار
شامل فایل‌های PCB, 3D, HELP, SOLDIER
حاوی فایل پروژه با Altium Designer
رعایت اصول طراحی و فوت‌پرینت‌های استاندارد
قابل پیاده‌سازی به روش‌های مختلف
کیفیت بالا در فرمت PDF

48,000 تومان

فایل بردبورد

کپی‌برداری آسان برای بردبورد
سیم‌کشی اصولی و واضح
درج مقادیر روی قطعات
پیاده‌سازی ساده و کم ‌سیم
شبیه‌سازی واقعی بردبورد و قطعات
کیفیت بالا در فرمت JPG

28,000 تومان

فایل شماتیک

شماتیک مطابق استانداردهای جهانی
طراحی خوانا و اصولی
درج مقادیر قطعات روی شماتیک
طراحی با Altium Designer
خروجی با فرمت PDF
کیفیت بالا در فرمت PDF

34,000 تومان

تهیه برد مونتاژ شده

این مدار توسط تیم «آیسی مدار» با فناوری پیشرفته SMD و با کیفیت بسیار بالا طراحی و تولید شده است شما میتوانید از این بخش این برد به صورت مونتاژ شده و آماده استفاده سفارش دهید
موجود نیست!

توصیه های قبل ساخت

در دنیای الکترونیک، ساخت مدارات مختلف نیاز به دقت و دانش فنی دارد. هر مدار ویژگی‌های خاص خود را دارد. بدون رعایت اصول اولیه، ممکن است عملکرد مدار دچار مشکل شود. در این مقاله، چند نکته مهم را بررسی می‌کنیم که بهتر است قبل از ساخت و مونتاژ مدارات الکترونیکی در نظر بگیرید.
برخی از قطعات، مانند ترانزیستورها و آی‌سی‌ها، در حین کار گرما تولید می‌کنند. برای جلوگیری از خرابی قطعات، از هیت‌سینک یا فن برای خنک کردن آن‌ها استفاده کنید. گرمای بیش از حد می‌تواند عمر مدار را کاهش دهد.
برای تست اولیه مدار، از ولتاژ و جریان پایین‌تر استفاده کنید. این کار به شما کمک می‌کند تا بدون نگرانی از آسیب دیدن قطعات، عملکرد مدار را بررسی کنید. پس از اطمینان از صحت کارکرد مدار، می‌توانید آن را به ولتاژ و جریان نهایی متصل کنید.
ادامه مطلب

ویدیو تست مدار

نمایش ویدیو درباره پنل خورشیدی

سخن پایانی

در نهایت، این مدار نشون میده که با استفاده از چند قطعه ساده میتونید یه سیستم شارژر کارآمد و قابل حمل بسازید. اگه شما هم این پروژه رو ساختید یا در حال ساخت اون هستی، حتماً عکس یا ویدئوی اون رو با ما به اشتراک بذار؛ تا دیگران هم میتونن از تجربه شما بهره‌مند بشن.

اگر از این مدار خوشتون آمده و قصد ساخت آن را دارید، حتماً مقاله “توصیه‌های قبل از ساخت” را با دقت مطالعه کنید.در این مقاله، به بررسی و رفع مشکلات پرتکرار پرداخته‌ایم. اگر در مراحل راه‌اندازی یا ساخت پروژه با مشکلی مواجه شدید، بدون نگرانی سوالات خود را در بخش نظرات انتهای همین پست مطرح کنید؛ تیم آیسی مدار در اسرع وقت به شما پاسخ خواهد داد.

همچنین، اگر به مدارات بیشتری علاقه‌مند هستید، پیشنهاد می‌کنیم اپلیکیشن آیسی مدار را نصب کنید. موفق باشید!
