آموزش ساخت مدار کنترل اتوماتیک دما
مقدمـه
مدار کنترل حرارت یک وسیله است که برای کنترل دما در دستگاه‌ها و سیستم‌های مختلف استفاده می‌شود. این ترموستات برای کاربردهای مختلفی از جمله کنترل دمای محیطی، کنترل دمای منابع تغذیه، کنترل دمای دستگاه‌های گرمایشی و سرمایشی، و سایر موارد مشابه به کار می‌رود. برای اطلاعات بیشتر در مورد این مدار جذاب همراه ما باشید.
پیشنهاد ما طبق فهرست مطالب زیر آموزش ساخت این مدار را پیش ببرید
همراه ما باشید

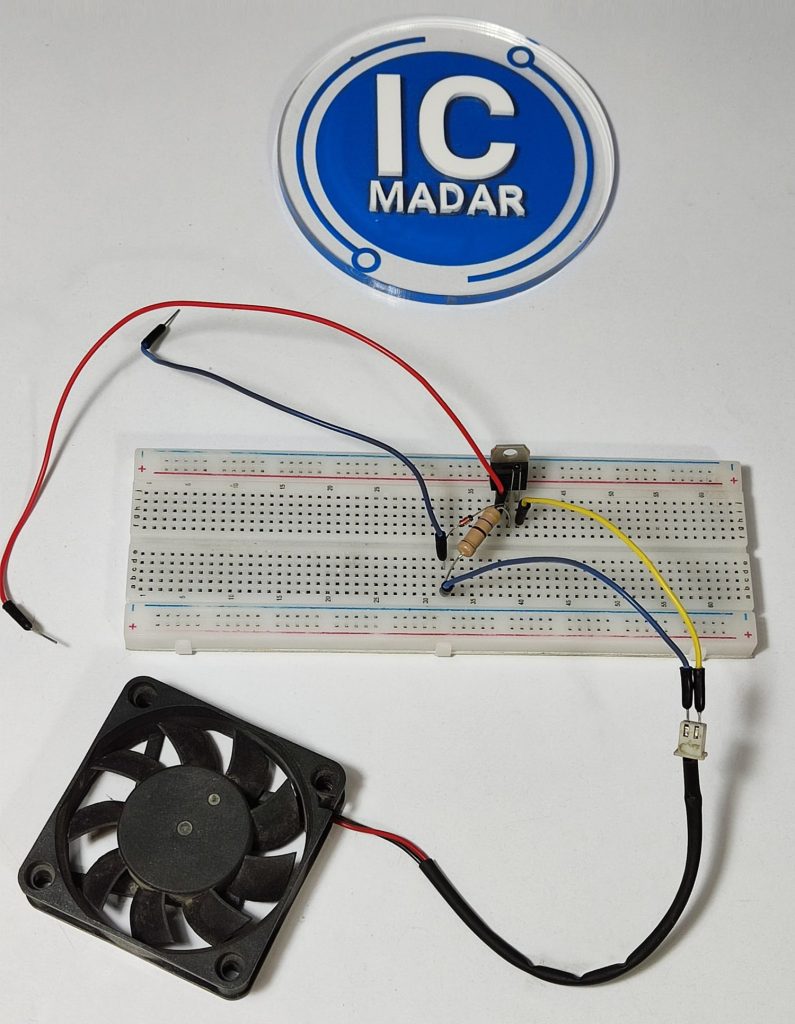

تصویر مونتاژ شده
توضیحات
مدار کنترل حرارت با فن با استفاده از سنسور NTC به این صورت است که وقتی دما از سطح تعیین شده بیشتر می شود، فن روشن می شود و زمانی که دما به حالت عادی برگشت، فن خاموش می شود. این فرایند به صورت خودکار انجام می شود.
همانطور که میبینید مدار فقط از چهار قطعه تشکیل شده است و میتواند کاربرد بسیار زیادی داشته باشید که بارزترین آن میتواند به کنترل دمای منابع تغذیه یا دیگر مدارات استفاده شود.
این مدار میتوانید با استفاده از PCB بسازید و در کنار هر مدار که فکر میکنید نیاز هست استفاده کنید، ولتاژ کاری مدار 9 تا 12 ولت است.
مشخصات فنی
لیست قطعات
رگلاتور 7805
مقاومت 470 اهم
دیود زنر 7.5 ولت
مقاومت حرارتی 3 کیلو اهم
فن 5 ولت
تهیه فایل های مدار
از طریق بخش زیر می توانید تمامی فایل هایی که در جهت مونتاژ و پیاده سازی این مدار (پی سی بی ، بردبورد ، شماتیک) مورد نیاز است تهیه نمایید
برد بوررد
پی سی بی
شماتیک
فایل پی سی بی
44,000 تومان
فایل بردبورد
28,000 تومان
فایل شماتیک
34,000 تومان
تهیه برد مونتاژ شده
توصیه های قبل از ساخت
برخی از قطعات، مانند ترانزیستورها و آی‌سی‌ها، در حین کار گرما تولید می‌کنند. برای جلوگیری از خرابی قطعات، از هیت‌سینک یا فن برای خنک کردن آن‌ها استفاده کنید. گرمای بیش از حد میتواند عمر مدار را کاهش دهد.
برای تست اولیه مدار، از ولتاژ و جریان پایین‌تر استفاده کنید. این کار به شما کمک میکند تا بدون نگرانی از آسیب دیدن قطعات، عملکرد مدار را بررسی کنید. پس از اطمینان از صحت کارکرد مدار، میتوانید آن را به ولتاژ و جریان نهایی متصل کنید.
ادامه مطلب
ویدئو تست مدار
سخن پایانی
اگر از این مدار برای خنک کردن منبع تغذیه یا دیگر مدارات استفاده میکنید باید سنسور NTC را در نزدیک ترین مکان به هیت سینک قرار بدید. تا با گرم شدن هیت سینک فن به صورت اتوماتیک روشن شده و فضای داخلی را خنک خواهد کرد و به صورت کاملا اتوماتیک در صورت خنک شدن، فن خاموش خواهد شد و این فرایند ادامه پیدا میکند. امیدواریم از این مدار لذت برده باشید.
اگر از مدار خوشتون اومد و می خواهید این مدار رو بسازید تاکید می کنیم
حتما مقاله توصیه های قبل از ساخت را با دقت بخونید، که در این مقاله سعی شده، مشکلات پرتکرار را رفع کنیم.
اگر هم به هر دلیلی در مراحل راه اندازی و ساخت پروژه دچار مشکل شدید بدون هیچ نگرانی از بخش نظرات در انتهای همین پست سوالتون رو مطرح کنید مجموعه آیسی مدار در اسرع وقت پاسخگوی شما خواهد بود
همچنین اگر علاقه مند به مدارات بیشتر هستید پیشنهاد میکنیم اپلیکیشن آیسی مدار رو نصب کنید موفق باشید.
0 نفر این مدار را ساختند
شما هم این پروژه را ساختید؟
آن را به اشتراک بگذارید←مدارات مشابه
محصولات
مرتبط
مجموعه icmadar یک تیم فعال در زمینه طراحی و تولید مدارات الکترونیکی و لوازم جانبی است. این مجموعه در زمینه ارائه خدمات الکترونیکی مرتبط با آموزش ساخت و ساز فعالیت می‌نماید. رسالت اصلی این مجموعه دسترسی سریع و آموزش صحیح مباحث الکترونیکی می‌باشد.
کلیه حقوق این سایت متعلق به تیم آیسی مدار می باشد
کالاها
دسته بندی ها
- ورود با پیامک
- ورود با رمز
مدار‌کار‌نکرد😡
امیر حافظ جان اپلیکیشن آیسی مدار رو نصب کن و یک ویدیو از مداری که ساختی آپلود کن کمکت می کنیم راه اندازیش کنی نگران نباش پسر گلم 🌺
آیا میشه از مقامت 5 کیلو استفاده کرد؟ چون 3 کیلو را نمیتوانم پیدا کنم
بله می تونید ..
