مقدمـه
اگه به دنبال یه پروژه ساده و جذاب هستید که به شما کمک کنه الکترونیک رو بهتر درک کنید، ساخت مدار فلاشر یه انتخاب عالیه! این مدار به شما یاد می‌ده چطور با استفاده از قطعات ساده، مثل آیسی NE555، یه LED رو طوری کنترل کنید که به صورت متناوب روشن و خاموش بشه. این پروژه، هم کاربردیه و هم سرگرم‌کننده و می‌تونه اولین قدم برای یادگیری مدارهای پیچیده‌تر باشه. پس با ما همراه باشید تا ساخت این مدار رو یاد بگیرید.
تصویر مونتاژ شده
توضیحات
برای ساخت مدار فلاشر ساده از آیسی NE555 استفاده می‌کنیم که به‌عنوان یه مولد پالس عمل می‌کنه. این آیسی در مدار به صورت مداوم پالس‌هایی تولید می‌کنه که باعث روشن و خاموش شدن LED می‌شه. همراه این آیسی، از قطعات دیگه‌ای مثل خازن و مقاومت هم استفاده می‌کنیم که هر کدوم نقشی توی عملکرد درست مدار دارن.
مدار فلاشر به یه باتری ۹ ولتی نیاز داره که ولتاژ لازم رو تامین کنه. خازن الکترولیتی 10 میکروفاراد هم نقش مهمی توی ذخیره و تخلیه بار داره و این کار باعث می‌شه LED به صورت مرتب چشمک بزنه. مقاومت‌های 1 کیلو‌اهم و 470 اهم هم برای محدود کردن جریان و محافظت از قطعات استفاده می‌شن. اگه می‌خواید سرعت چشمک زدن LED رو تغییر بدید، کافیه مقدار خازن یا مقاومت‌ها رو عوض کنید و نتیجه رو ببینید.
برای اینکه مدار تمیزتر و حرفه‌ای‌تر بشه، توصیه می‌کنیم از یه برد مدار چاپی (PCB) استفاده کنید. این کار باعث می‌شه اتصالات پایدارتر و مقاوم‌تر باشن و مدار مرتب‌تری داشته باشید. این تجربه نه‌تنها باعث یادگیری شما می‌شه، بلکه می‌تونه به شما کمک کنه تا مدارهای بزرگتر و پیچیده‌تری رو هم در آینده اجرا کنید.
مشخصات فنی
لیست قطعات
آیسی NE555
خازن 100 میکرو فاراد 16 ولت
ال ای دی شفاف قرمز
مقاومت 1 کیلو اهم پایه
مقاومت 470 اهم پایه
تهیه فایل های مدار
از طریق بخش زیر می توانید تمامی فایل هایی که در جهت مونتاژ و پیاده سازی این مدار (پی سی بی ، بردبورد ، شماتیک) مورد نیاز است تهیه نمایید
برد بوررد
پی سی بی
شماتیک
فایل پی سی بی
44,000 تومان
فایل بردبورد
رایگان
فایل شماتیک
34,000 تومان
تهیه برد مونتاژ شده
توصیه های قبل ساخت
برخی از قطعات، مانند ترانزیستورها و آی‌سی‌ها، در حین کار گرما تولید می‌کنند. برای جلوگیری از خرابی قطعات، از هیت‌سینک یا فن برای خنک کردن آن‌ها استفاده کنید. گرمای بیش از حد می‌تواند عمر مدار را کاهش دهد.
برای تست اولیه مدار، از ولتاژ و جریان پایین‌تر استفاده کنید. این کار به شما کمک می‌کند تا بدون نگرانی از آسیب دیدن قطعات، عملکرد مدار را بررسی کنید. پس از اطمینان از صحت کارکرد مدار، میتوانید آن را به ولتاژ و جریان نهایی متصل کنید.
ادامه مطلب
ویدیو تست مدار
سخن پایانی
مدار فلاشر ساده با آیسی NE555 یه پروژه عالی برای آشنایی با اصول اولیه الکترونیکه. این مدار به شما کمک می‌کنه تا با قطعات اصلی مثل خازن، مقاومت و آیسی آشنا بشید و نحوه عملکرد اون‌ها رو درک کنید. اگه دوست دارید مدارهای مرتب و حرفه‌ای داشته باشید، استفاده از PCB پیشنهاد می‌شه. با این پروژه ساده می‌تونید اولین قدم‌ها رو در دنیای الکترونیک بردارید و از یادگیری لذت ببرید!
اگر از این مدار خوشتون آمده و قصد ساخت آن را دارید، حتماً مقاله “توصیه‌های قبل از ساخت” را با دقت مطالعه کنید.
در این مقاله، به بررسی و رفع مشکلات پرتکرار پرداخته‌ایم. اگر در مراحل راه‌اندازی یا ساخت پروژه با مشکلی مواجه شدید، بدون نگرانی سوالات خود را در بخش نظرات انتهای همین پست مطرح کنید؛ تیم آیسی مدار در اسرع وقت به شما پاسخ خواهد داد.
همچنین، اگر به مدارات بیشتری علاقه‌مند هستید، پیشنهاد می‌کنیم اپلیکیشن آیسی مدار را نصب کنید. موفق باشید!

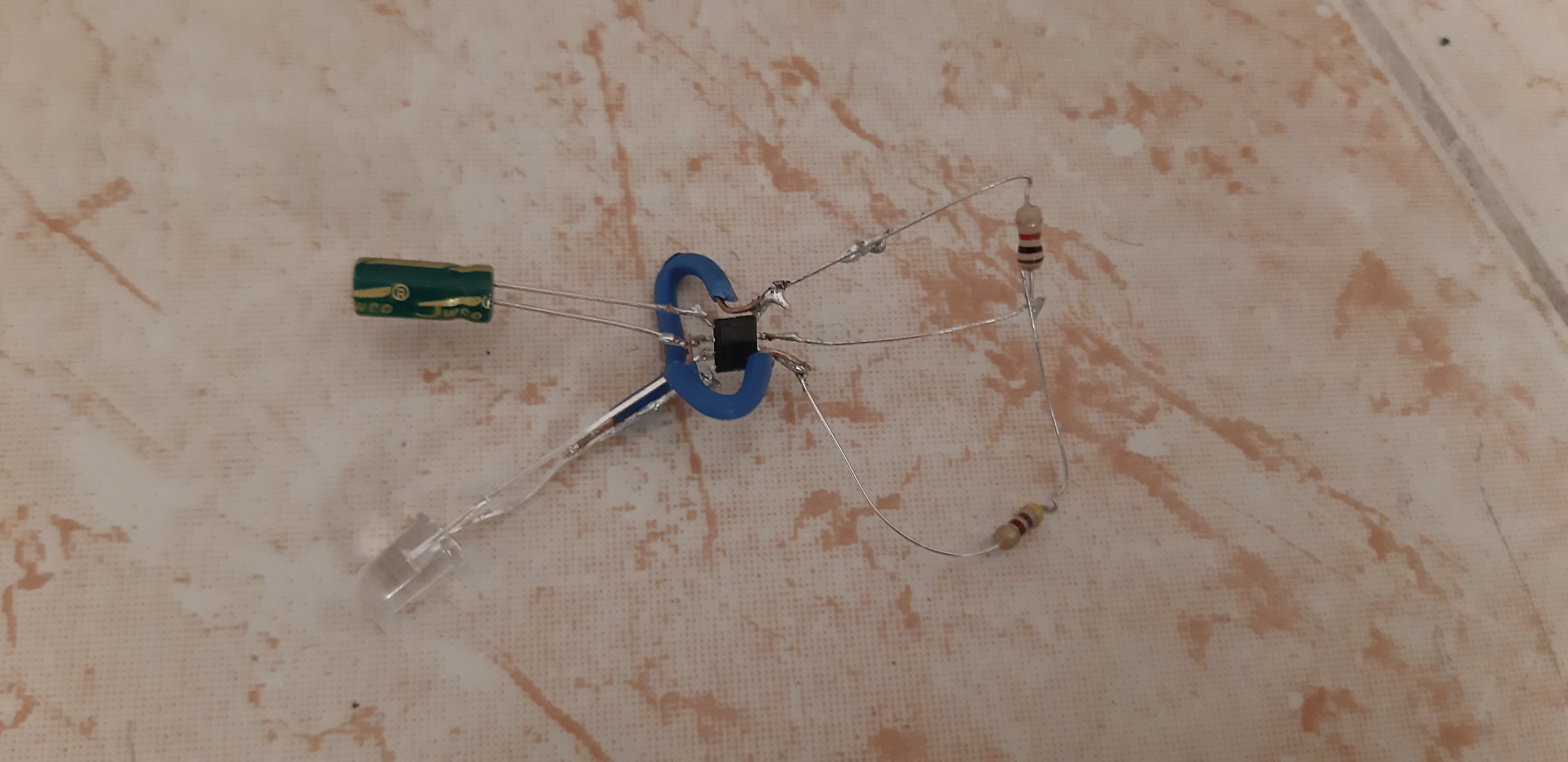

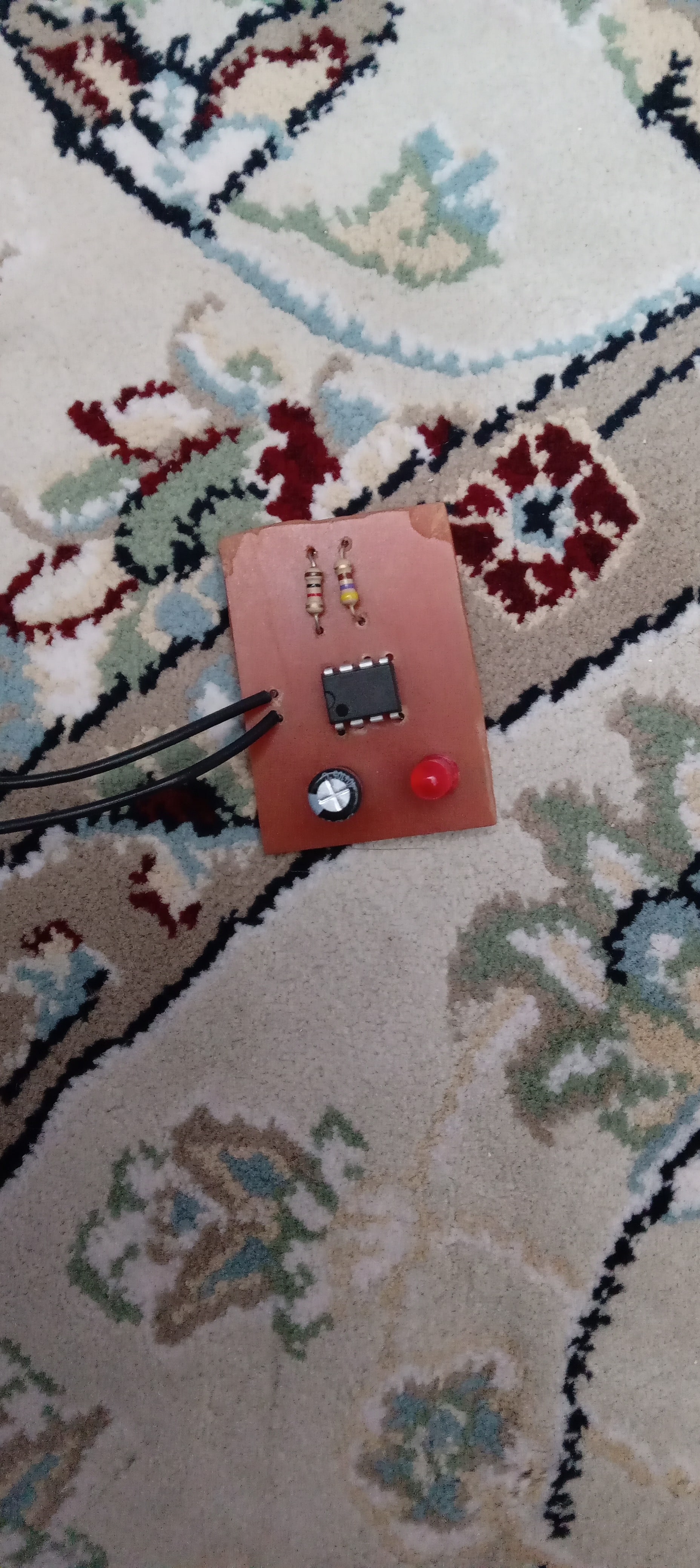

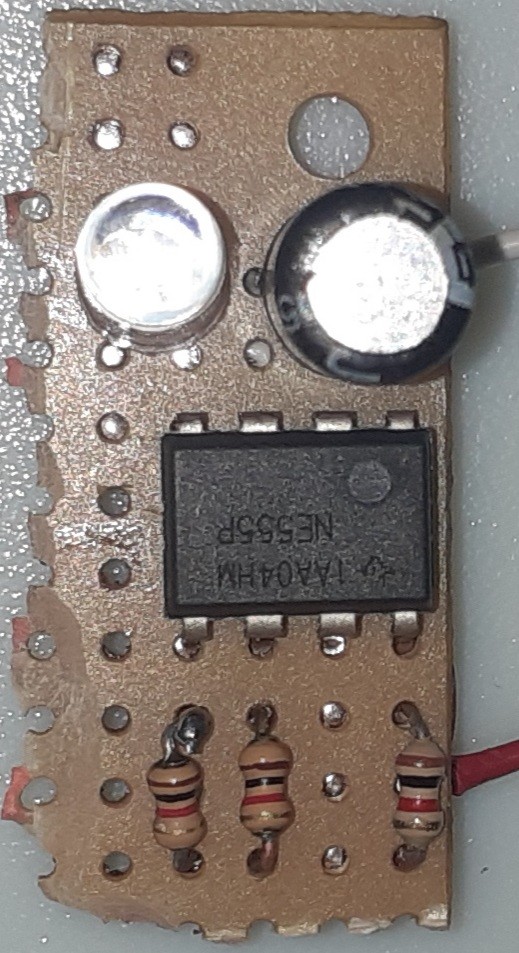

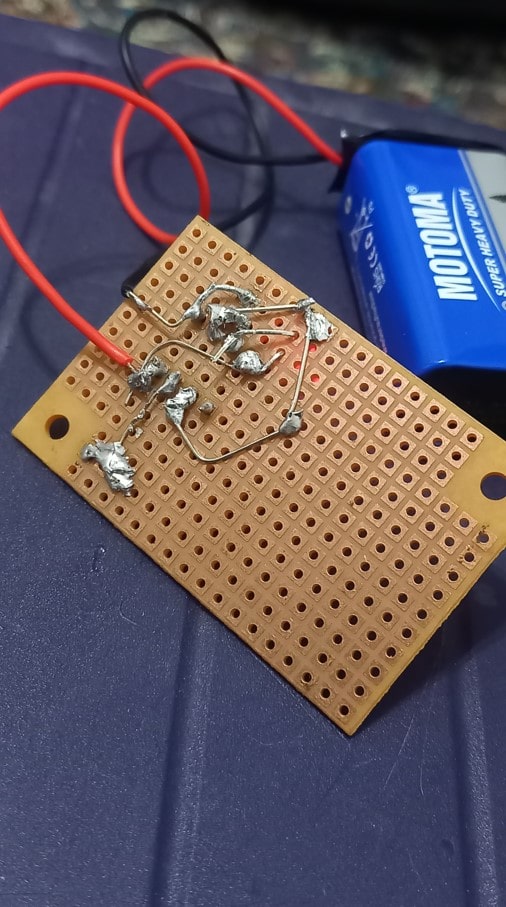

8 نفر این مدار را ساختند
شایان سلطانی
سجاد کرامتیشما هم این پروژه را ساختید؟
آن را به اشتراک بگذارید←
