آموزش ساخت مدار پخش کننده فلش خور

شناسه : IC-10-289-2288

دسته بندی :

زمان مطالعه : 15 دقیقه

شناسه : IC-10-289-2288

دسته بندی :

زمان مطالعه : 15 دقیقه
نقشه مدار پخش کننده فلش خور

مقدمـه

با توجه به محبوبیت و  استفاده بسیار زیاد از دستگاه های پخش موسیقی یا همان پخش کننده های فلش خور (پشتیبانی از درگاه USB) تصمیم گرفتیم یک مدار تحت عنوان مدار پخش کننده فلش خور در این زمینه معرفی و تقدیم کاربران کنیم.

پس با خواندن این پست از سایت آیسی مدار تا پایان شما خواهید توانست بدون درگیری‌های معمول یک تقویت کننده فلش خور با کیفیت بالا بسازید و پس از آن به فکر ساخت باکس مناسب برای این آمپلی فایر باشید. تا بتوانید از راه دور با استفاده از ریموت کنترل کنید
سعی می کنیم تک تک قطعاتی که برای ساخت این آمپلی نیاز است را به شما معرفی کنیم. پس تا پایان با ما همراه باشید و در صورتی که به مشکلی برخورد کردید آن را ما با در میان بگذارید تا در سریع ترین زمان ممکن به شما کمک خواهیم کرد.

پیشنهاد ما طبق فهرست مطالب زیر آموزش ساخت این مدار را پیش ببرید :

همراه ما باشید

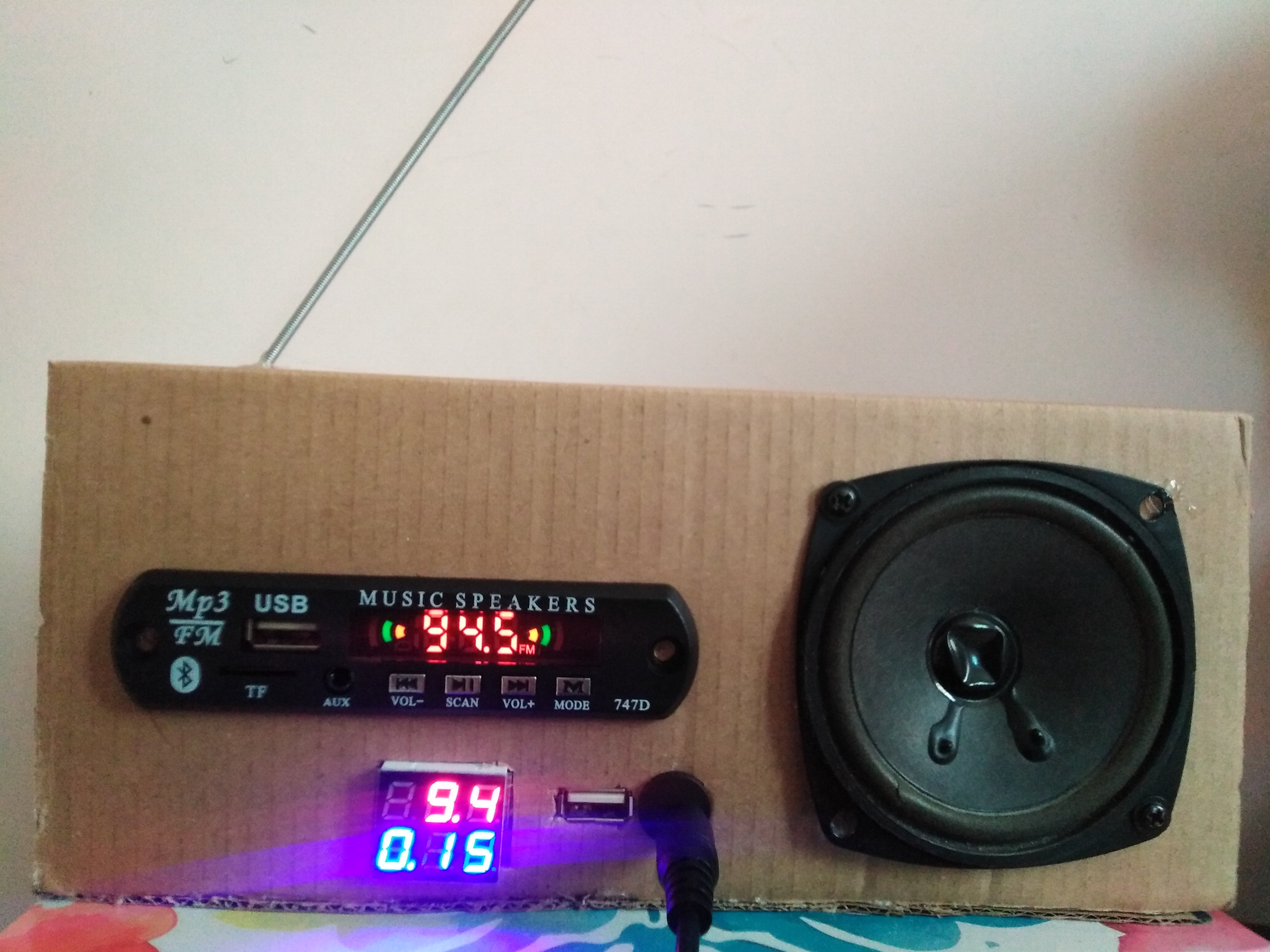

تصویر منتاژ شده

تصویر منتاژ شده مدار پخش کننده فلش خور
تصویر منتاژ شده مدار پخش کننده فلش خور

توضیحات

بسیاری از اوقات مخصوصا در زمانی که بیرون از منزل و یا در سفر هستیم، می‌خواهیم به موسیقی گوش دهیم و معمولا صدای تلفن‌های همراه و یا تبلت‌ها پاسخگو نخواهند بود.

به همین دلیل صحبت از اسپیکرهای همراه به میان خواهد آمد.

پخش کننده فلش خور می‌تواند به صورت باسیم یا همان AUX به تلفن همراه متصل کرد این پخش کننده دارای ووردی AUX از طریق جک ۳.۵ میلی‌متری صدا و همینطور شیار کارت حافظه.

می‌توانید به پخش موسیقی بپردازید همچنین این پخش کننده دارای پورت USB بوده که ارزش ساخت آن را بالا برده است

البته این مدار فاقد بلوتوث میباشد ولتاژ کاری مدار 3 تا 12 ولت است و به اتصال برعکس مثبت و منفی بسیار حساس بوده، از ویژگی‌های دیگر این مدار می‌توان به رادیو اشاره کرد که شما هر زمان که بخواهید می‌توانید به امواج رادیو نیز گوش کنید

مدار پخش کننده موسیقی یک اجرا کننده آهنگ و صدا است که موسیقی و صدا را از طریق درگاه ورودی یو اس بی و فلش مموری یا کارت حافظه TF و AUX دریافت و اجرا می‌کند و صدا را با بهترین کیفیت ارائه می‌دهد

حداکثر توان این مدار 6 وات میباشد که برای ساخت اسپیکر پرتابل مناسب است البته میتوانید برای دریافت خروجی صدای بالاتر آن را به آمپلی فایر وصل کنید که در پست های بعدی نحوه ساخت آن را نیز خواهیم گذاشت.

مشخصات فنی

کاربرد
پخش کننده موسیقی
سطح مهارت
نیم حرفه ایی
تعداد قطعات
4 عدد
نمایشگر
دارد
پشتیبانی از USB
دارد
ولتاژ کاری
3 تا 12 ولت
نوع خروجی
استریو
کنترل از راه دور
بله
جریان مصرفی
150 میلی آمپر

لیست قطعات​

ماژول پخش کننده کنترل دار پنلی
اسپیکر 4 اهم دو عدد
باطری لیتیوم یون



تهیه فایل های مدار​

از طریق بخش زیر می توانید تمامی فایل هایی که در جهت مونتاژ و پیاده سازی این مدار (پی سی بی ، بردبورد ، شماتیک) مورد نیاز است تهیه نمایید

برد بوررد

پی سی بی

شماتیک

فایل پی سی بی

طراحی اختصاصی توسط تیم آیسی مدار
شامل فایل‌های PCB, 3D, HELP, SOLDIER
حاوی فایل پروژه با Altium Designer
رعایت اصول طراحی و فوت‌پرینت‌های استاندارد
قابل پیاده‌سازی به روش‌های مختلف
کیفیت بالا در فرمت PDF
موجود نیست!

فایل بردبورد

کپی‌برداری آسان برای بردبورد
سیم‌کشی اصولی و واضح
درج مقادیر روی قطعات
پیاده‌سازی ساده و کم ‌سیم
شبیه‌سازی واقعی بردبورد و قطعات
کیفیت بالا در فرمت JPG
موجود نیست!

فایل شماتیک

شماتیک مطابق استانداردهای جهانی
طراحی خوانا و اصولی
درج مقادیر قطعات روی شماتیک
طراحی با Altium Designer
خروجی با فرمت PDF
کیفیت بالا در فرمت PDF

34,000 تومان

تهیه برد مونتاژ شده

این مدار توسط تیم «آیسی مدار» با فناوری پیشرفته SMD و با کیفیت بسیار بالا طراحی و تولید شده است شما میتوانید از این بخش این برد به صورت مونتاژ شده و آماده استفاده سفارش دهید
موجود نیست!

توصیه های قبل از ساخت

در دنیای الکترونیک، ساخت مدارات مختلف نیاز به دقت و دانش فنی دارد. هر مدار ویژگی‌های خاص خود را دارد. بدون رعایت اصول اولیه، ممکن است عملکرد مدار دچار مشکل شود. در این مقاله، چند نکته مهم را بررسی می‌کنیم که بهتر است قبل از ساخت و مونتاژ مدارات الکترونیکی در نظر بگیرید.
برخی از قطعات، مانند ترانزیستورها و آی‌سی‌ها، در حین کار گرما تولید می‌کنند. برای جلوگیری از خرابی قطعات، از هیت‌سینک یا فن برای خنک کردن آن‌ها استفاده کنید. گرمای بیش از حد می‌تواند عمر مدار را کاهش دهد.
برای تست اولیه مدار، از ولتاژ و جریان پایین‌تر استفاده کنید. این کار به شما کمک می‌کند تا بدون نگرانی از آسیب دیدن قطعات، عملکرد مدار را بررسی کنید. پس از اطمینان از صحت کارکرد مدار، می‌توانید آن را به ولتاژ و جریان نهایی متصل کنید.
ادامه مطلب

ویدیوی تست مدار

نمایش ویدیو درباره پوستر پخش کننده فلش خور

سخن پایانی

امیدواریم این آموزش مورد پسندتون باشه و بتونید یک تقویت کننده ساده در خونه خودتون بسازید.

اگر از مدار خوشتون اومد و میخواهید این مدار رو بسازید تاکید می کنیم حتما مقاله توصیه های قبل از ساخت مدار را با دقت بخونید، که در این مقاله سعی شده، مشکلات پر تکرار را رفع کنیم. اگر هم به هر دلیلی در مراحل راه اندازی و ساخت پروژه با مشکل مواجه شدید بدون هیچ نگرانی از طریق بخش نظرات در انتهای همین پست سوالتون را مطرح کنید مجموعه آیسی مدار در اسرع وقت پاسخگوی شما خواهد بود
.
همچنین اگر علاقمند به مدارات بیشتر هستید پیشنهاد میکنیم اپلیکیشن آیسی مدار نصب کنید موفق و موید باشید

3 نفر این مدار را ساختند
