تعویض لنز دوربین نیکون Coolpix L18

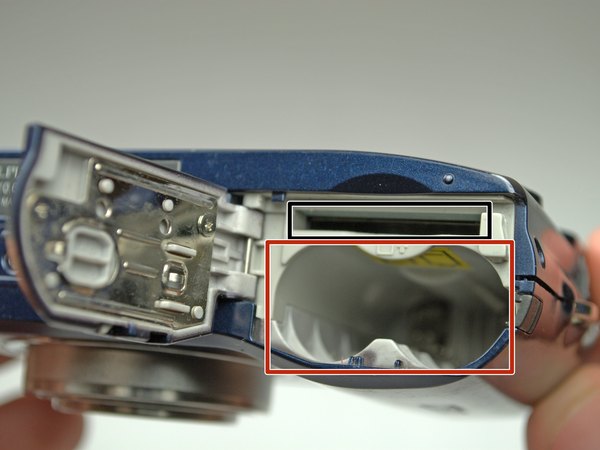

اول از همه، درپوش محفظه مموری کارت رو باز کن و کارت حافظه رو با دقت از دوربین بیرون بیار تا موقع تعمیر آسیبی نبینه.

← یادت نره که حتما باتری‌ها رو هم از دوربین خارج کنی تا جریان برق کاملا قطع بشه و خیالت از بابت اتصالی کردن قطعات راحت باشه.

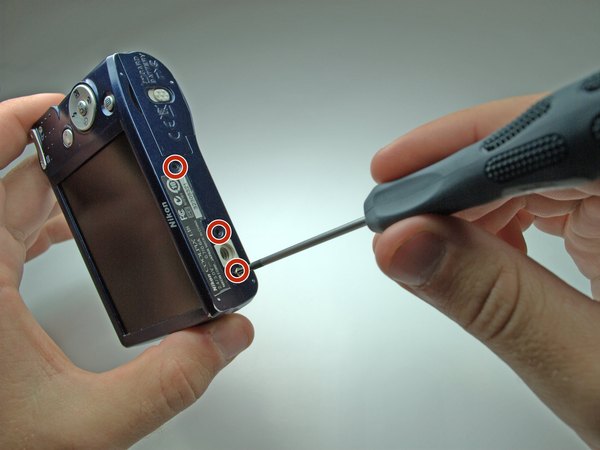

← حالا نوبت پیچ‌هاست. شش تا پیچ نقره‌ای رنگ 4٫3 میلی‌متری دور تا دور بدنه دوربین وجود داره. با استفاده از پیچ‌گوشتی چهارسو #00، همه این پیچ‌ها رو باز کن.

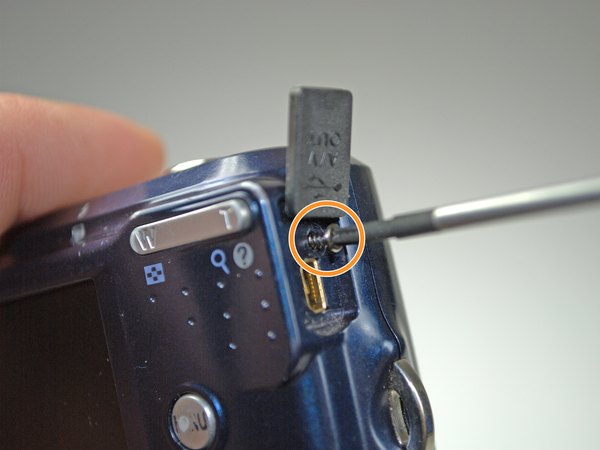

← حواست باشه یه پیچ هم زیر درپوش پورت AV قایم شده! اون درپوش لاستیکی رو کنار بزن و این پیچ مخفی رو هم باز کن.

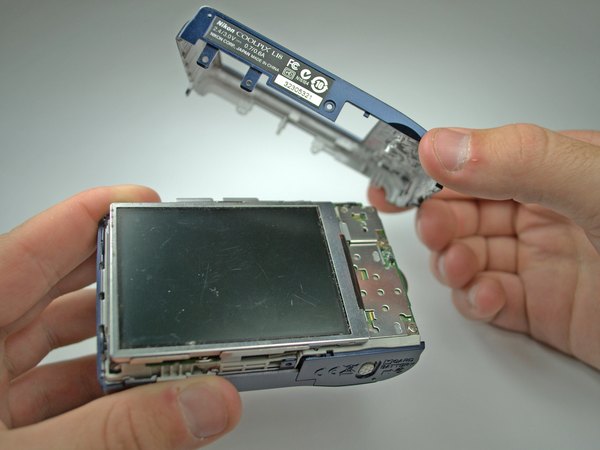

حالا از سمت چپ دوربین شروع کن و خیلی آروم قاب پشتی رو به سمت بیرون اهرم کن. اصلا عجله نکن و با ملایمت قاب رو بردار تا خارهای پلاستیکیش نشکنه.

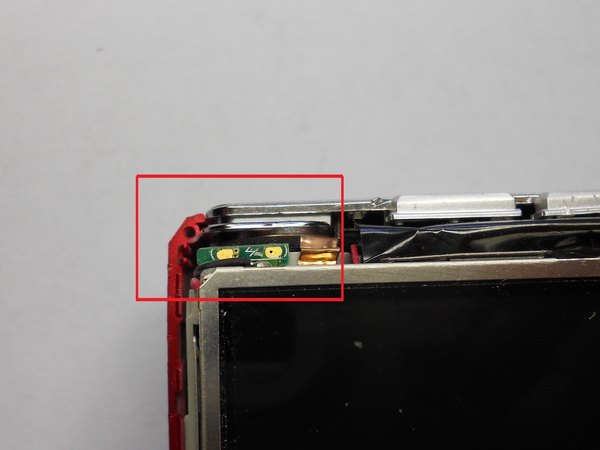

اینجا همون قسمتیه که انرژی فلاش ذخیره می‌شه. حتی اگه باتری‌ها رو درآورده باشی، باز هم ممکنه خازن فلاش شارژ داشته باشه. پس به هیچ وجه به این اتصالات دست نزن چون خطر شوک الکتریکی داره. فرض رو بر این بذار که خازن پره و با احتیاط کار کن.

دوربین‌های باکیفیت و جدیدتر معمولا یه مقاومت تخلیه دارن که شارژ خازن فلاش رو به مرور خالی می‌کنه. اما ممکنه این قطعه دیگه کار نکنه و خازن همچنان برق داشته باشه. پس اصلا ریسک نکن.

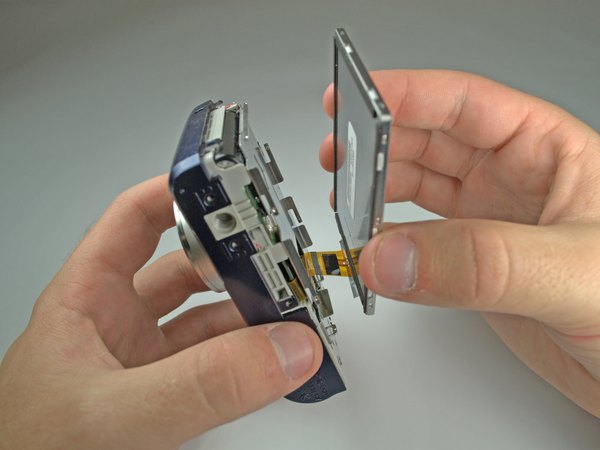

چسبی که سمت راست صفحه نمایش LCD قرار داره رو با دقت باز و جدا کن. حالا خیلی آروم ال‌سی‌دی رو از روی شاسیش بلند کن.

حواست باشه که ال‌سی‌دی رو یهو به سمت خودت نکشی! این قطعه هنوز با فلت به مادربرد وصله و کشیدنش باعث پاره شدن فلت می‌شه.

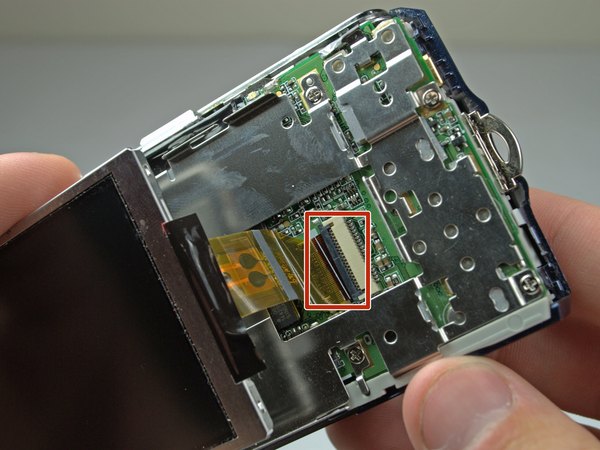

← ضامن مشکی رنگ روی کانکتوری که فلت ال‌سی‌دی رو به مادربرد وصل کرده، به سمت بالا باز کن تا فلت آزاد بشه.

حالا خیلی نرم و با احتیاط، فلت ال‌سی‌دی رو از داخل کانکتور بیرون بکش.

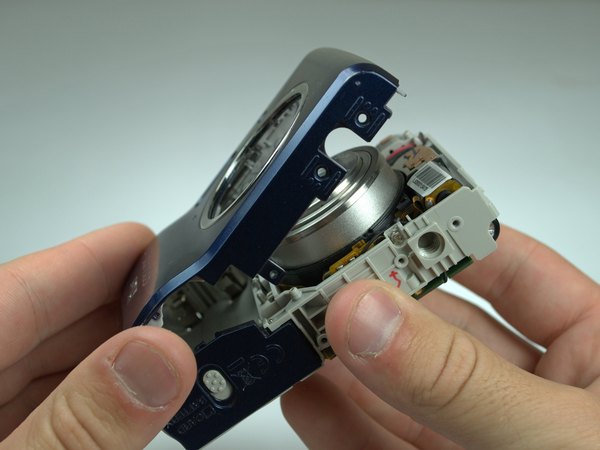

بریم سراغ قاب جلویی دوربین. از سمت راست شروع کن و قاب رو آروم اهرم کن تا کامل از بدنه جدا بشه.

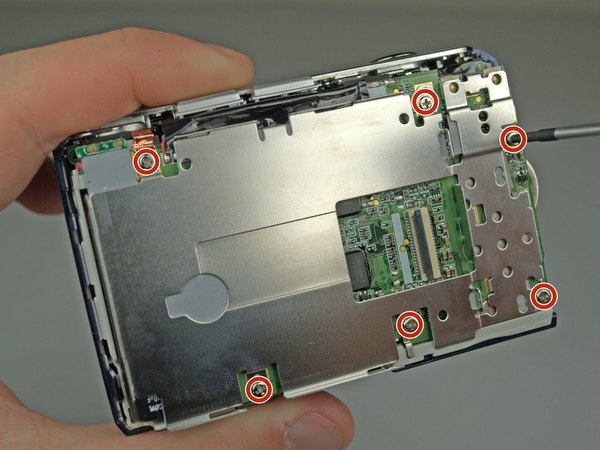

← برای جدا کردن شاسی فلزی ال‌سی‌دی، باید 6 تا پیچی که اون رو روی مادربرد محکم کردن باز کنی. از همون پیچ‌گوشتی چهارسو #00 استفاده کن.

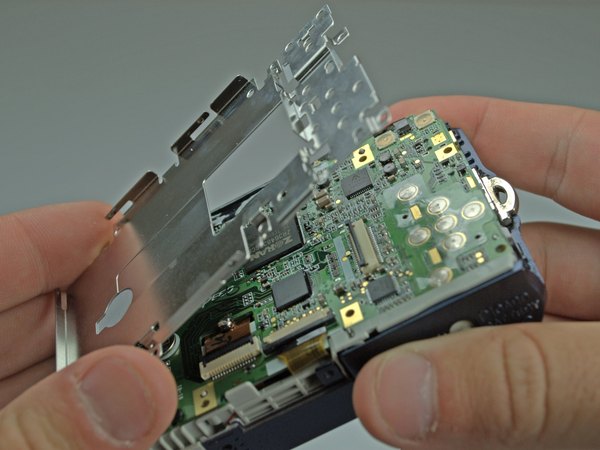

بعد از باز کردن پیچ‌ها، صفحه پایه (شاسی) ال‌سی‌دی رو به راحتی بردار.

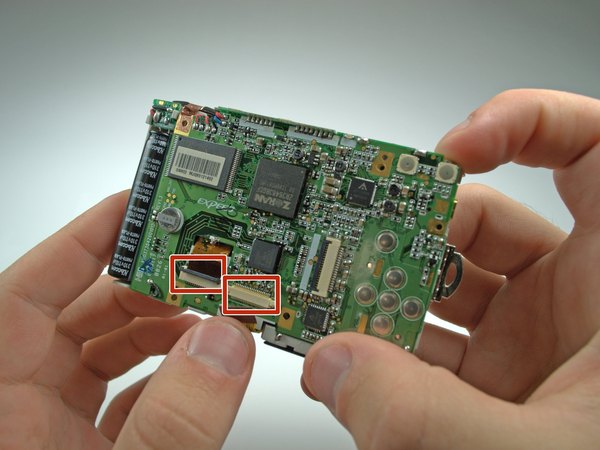

← روی مادربرد یه ضامن مشکی دیگه می‌بینی که کانکتور فلت لنز رو نگه داشته. اون رو هم به سمت بالا باز کن.

فلت لنز رو خیلی ملایم از کانکتور بیرون بکش تا آزاد بشه.

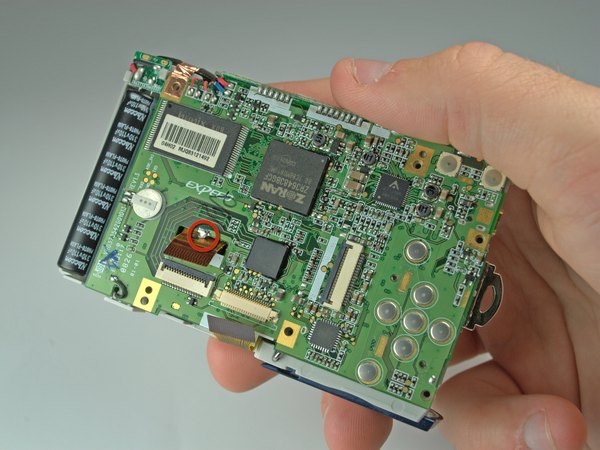

← اینجا به هویه نیاز داری. با استفاده از هویه و سیم قلع‌کش، اتصال لحیم‌کاری شده بین مادربرد و فلت لنز رو با دقت جدا کن. حواست باشه حرارت زیاد به برد آسیب نزنه.

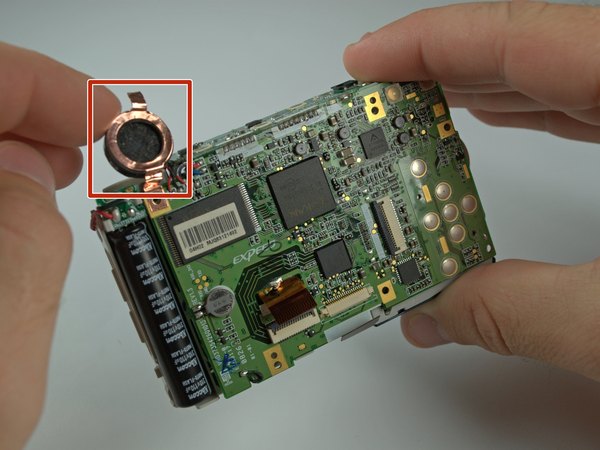

← پوشش محافظ مشکی و مسی رنگی که سمت چپ دوربین قرار داره رو بلند کن تا به زیرش دسترسی پیدا کنی.

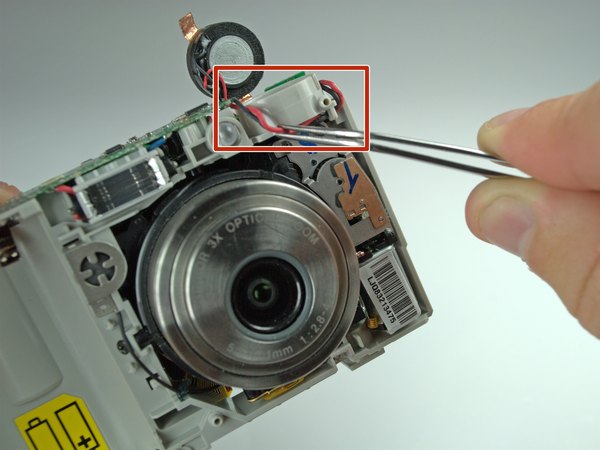

← با استفاده از یه [product|IF145-020|پنس]، سیم‌کشی‌های قسمت بالا و سمت راست دوربین رو با احتیاط از محدوده لنز دور کن تا سر راهت نباشن.

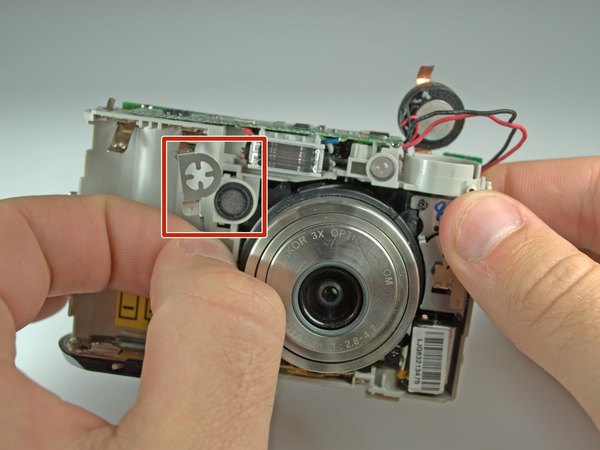

← درپوش سیمی شکل (که شبیه علامت به‌علاوه‌ست) و سمت چپ لنز قرار گرفته رو بردار.

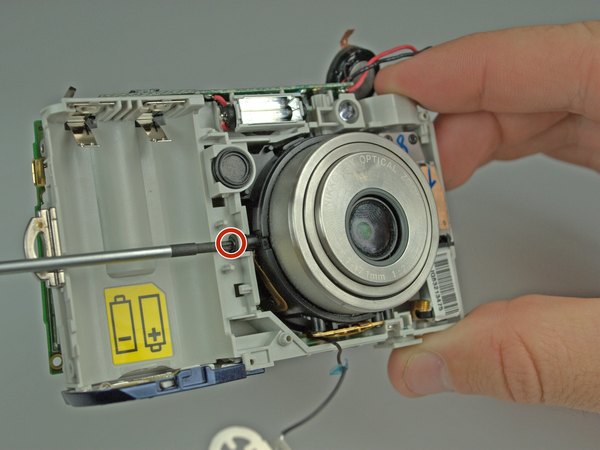

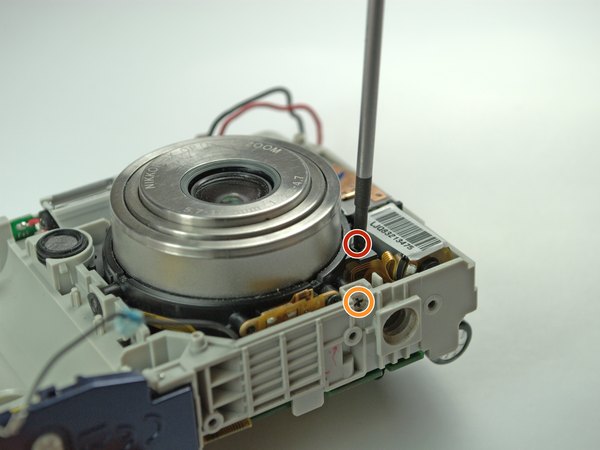

حالا باید 3 تا پیچی که لنز رو روی فریم دوربین نگه داشتن باز کنی.

← دو تا از این پیچ‌ها، مشکی رنگ و 3٫8 میلی‌متری هستن که در کناره‌های لنز قرار دارن.

← پیچ سوم نقره‌ای رنگ و 4٫6 میلی‌متریه و پایین لنز بسته شده. اون رو هم باز کن.

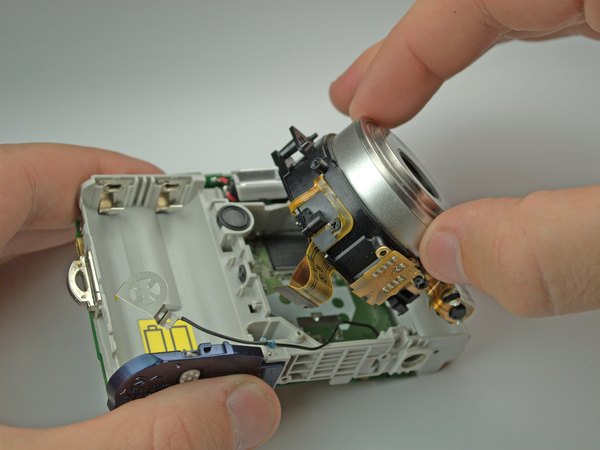

یه پیچ دیگه هم پشت لوله فلاش مخفی شده که اونم لنز رو نگه می‌داره. بازش کن و بعدش لنز رو خیلی آروم بیرون بکش. موقع درآوردن لنز، دقت کن که فلتش به قطعات روی مادربرد گیر نکنه و پاره نشه.

کار تمومه و لنز معیوب با موفقیت جدا شد! برای بستن دوربین و نصب لنز جدید، کافیه همین مراحل رو از آخر به اول انجام بدی و قطعات رو سر جای خودشون محکم کنی. اگه تو هر مرحله‌ای از تعمیر سوالی داشتی یا به مشکلی خوردی، می‌تونی تو بخش کامنت‌های سایت آیسی‌مدار برامون بنویسی تا سریع راهنماییت کنیم. دمت گرم که تا اینجا همراه بودی!
