تعویض ال‌سی‌دی دوربین نیکون Coolpix S210

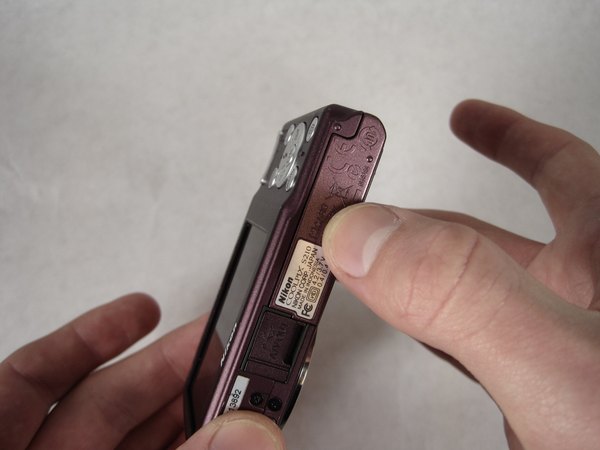

برای شروع، دوربین رو برگردون تا به قسمت پایینش دسترسی داشته باشی. انگشت شستت رو روی درپوش محفظه باتری بذار و یکم فشار بده. حالا درپوش رو به سمت راست، یعنی به طرف بیرون دوربین بکش تا قفلش باز بشه و بتونی محفظه باتری رو ببینی.

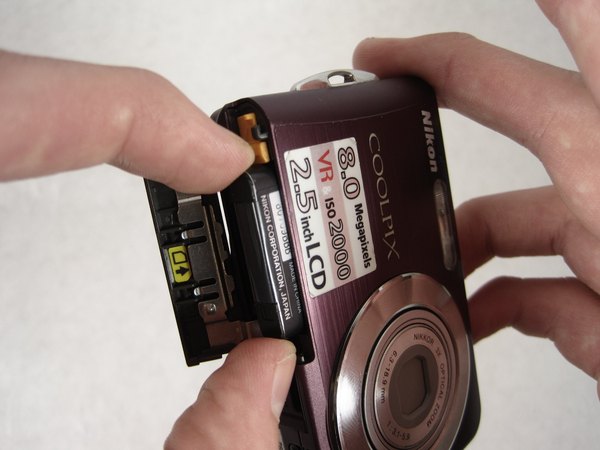

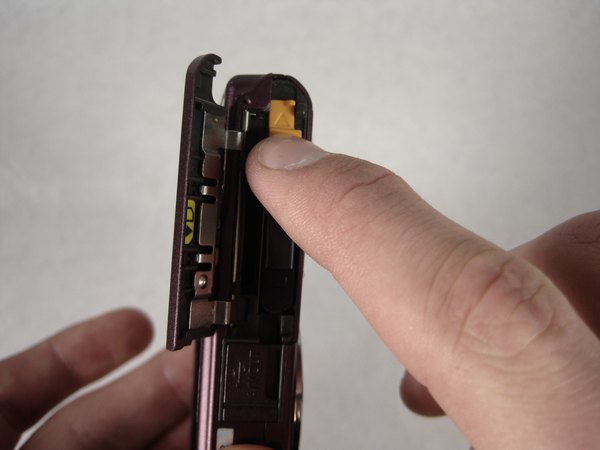

داخل محفظه یه ضامن نارنجی‌رنگ می‌بینی که باتری رو سر جاش نگه داشته. این ضامن رو به سمت گوشه دوربین هل بده تا باتری آزاد بشه. به محض اینکه ضامن رو کنار بزنی، باتری یکم به سمت بیرون می‌پره و آماده درآوردنه. باتری رو کاملا از دوربین خارج کن. برای اینکه درپوش مزاحم کارت نشه، می‌تونی موقتا دوباره ببندیش.

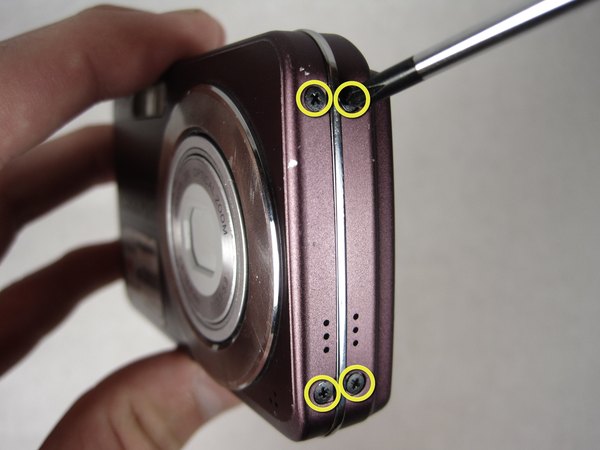

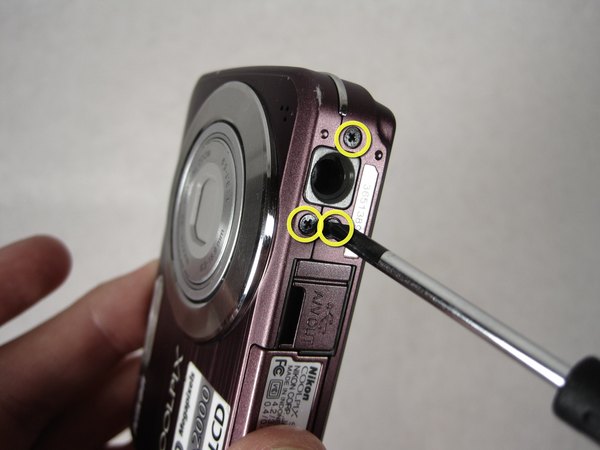

حالا که خیالمون از بابت قطع بودن برق راحته، بریم سراغ باز کردن پیچ‌ها. تو سمتی از دوربین که هیچ دکمه‌ای نداره، چهار تا پیچ 3٫1 میلی‌متری هست. با پیچ‌گوشتی چهارسوی #00 هر چهار تا پیچ رو باز کن.

دوربین رو بچرخون تا به قسمت پایینش دسترسی پیدا کنی. دقیقا زیر لنز، سه تا پیچ 4٫05 میلی‌متری قرار داره که باید اونا رو هم باز کنی.

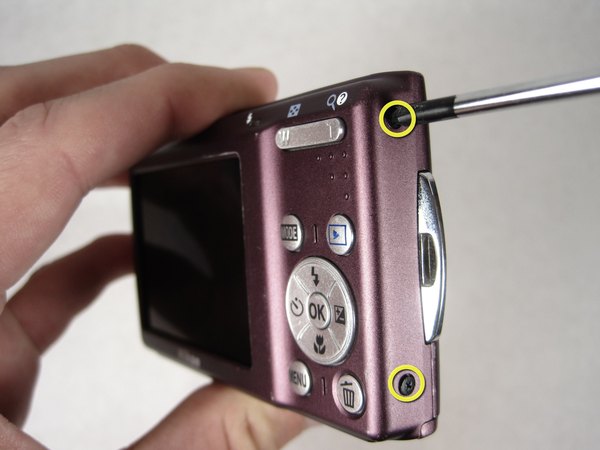

تو سمت دیگه دوربین، یعنی همون سمتی که دکمه‌های کنترل قرار دارن، دو تا پیچ 4٫05 میلی‌متری دیگه هم هست. این پیچ‌ها رو هم با دقت باز کن تا قاب آماده جدا شدن بشه.

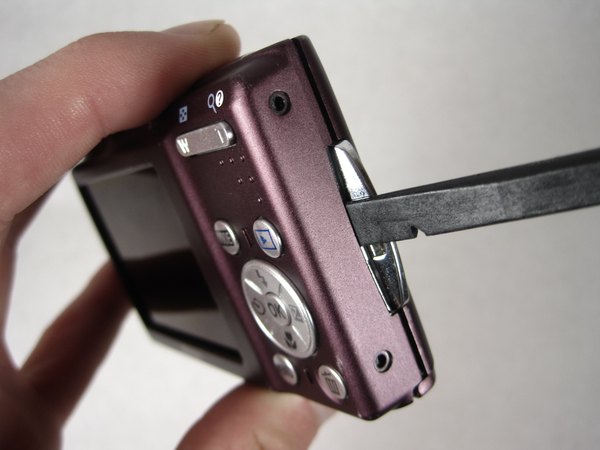

برای جدا کردن قاب پشتی، باید از یه اسپاجر استفاده کنی. سر تخت اسپاجر رو خیلی آروم بین قاب پشتی و گیره فلزی بند مچی قرار بده و یه اهرم کوچیک بکن.

گیره بند مچی همون قطعه فلزی باریکیه که تو لبه کناری دوربین قرار داره. ممکنه بند دوربینت بهش وصل باشه، اما برای باز کردن قاب نیازی نیست بند رو جدا کنی.

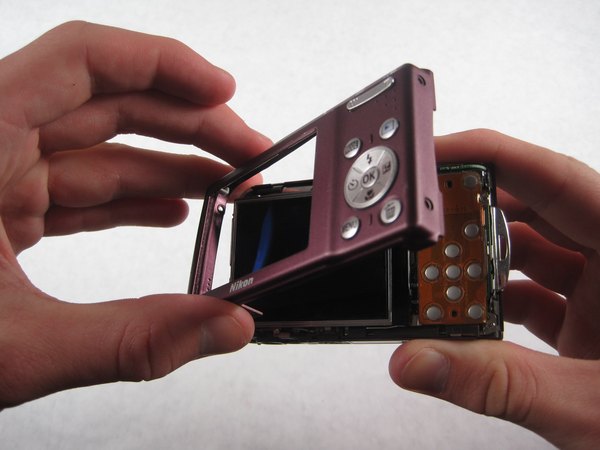

با دقت و ملایمت قاب پشتی رو از بدنه اصلی دوربین فاصله بده. وقتی همه خارها آزاد شدن، قاب رو به سمت بالا بکش و کامل برش دار.

الان که قاب پشتی رو برداشتی، صفحه نمایش روی بدنه قرار گرفته و فقط با دو تا فلت (یکی پهن و یکی باریک) به مادربرد وصله. پس حواست باشه که ال‌سی‌دی رو یهو نکشی.

این فلت‌ها با ضامن‌های پلاستیکی کوچیکی روی کانکتورها محکم شدن و برای آزاد کردنشون باید این ضامن‌ها رو باز کنی.

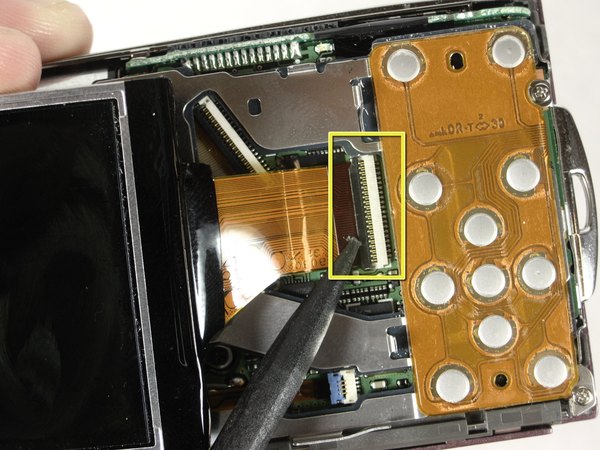

← برای جدا کردن فلت پهن‌تر، نوک اسپاجر رو ببر زیر ضامن پلاستیکی مشکی رنگ و آروم به سمت بالا فشار بده تا باز بشه. حالا فلت به راحتی از جاش بیرون میاد.

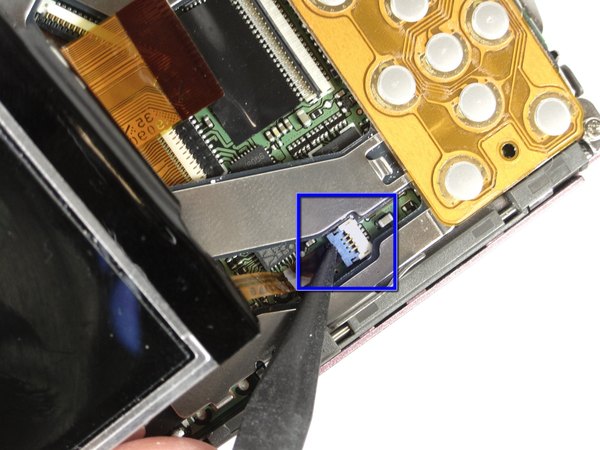

همین کار رو دقیقا برای فلت کوچیک‌تر هم تکرار کن. فقط این بار ضامنی که باید باز کنی به رنگ آبی روشنه. اون رو هم بالا بزن و فلت رو آزاد کن.

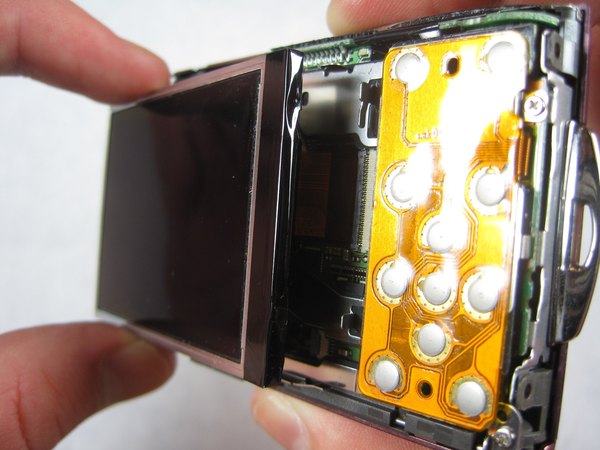

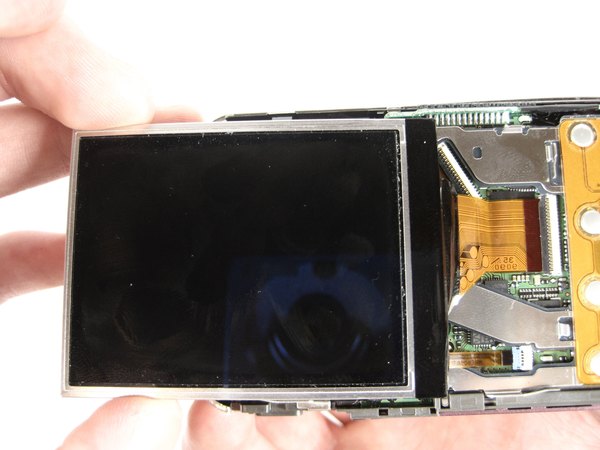

حالا که هر دو تا فلت رو با موفقیت جدا کردی، می‌تونی ال‌سی‌دی معیوب رو خیلی نرم و آروم از روی شاسی دوربین برداری و کنار بذاری.

به همین سادگی ال‌سی‌دی قدیمی جدا شد! حالا برای نصب صفحه نمایش جدید، کافیه فلت‌ها رو تو کانکتورها جا بزنی و این مراحل رو برعکس انجام بدی. اگه این آموزش از تیم آیسی‌مدار برات جالب و کاربردی بود، حتما لینک این مقاله رو برای دوستات هم بفرست تا اونا هم از این ترفندهای تعمیراتی استفاده کنن. دمت گرم که تا اینجا همراهمون بودی!
