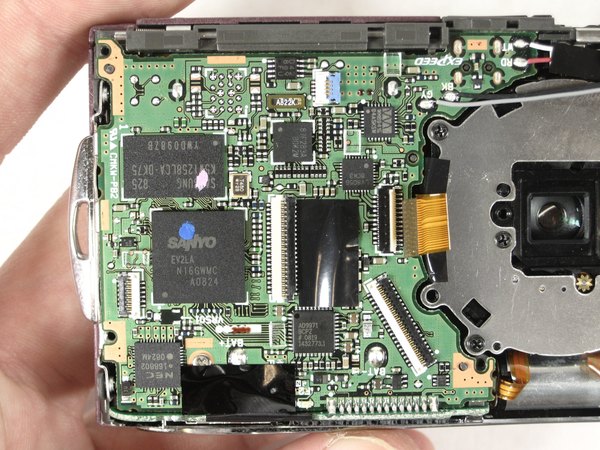

تعویض برد اصلی دوربین نیکون Coolpix S210

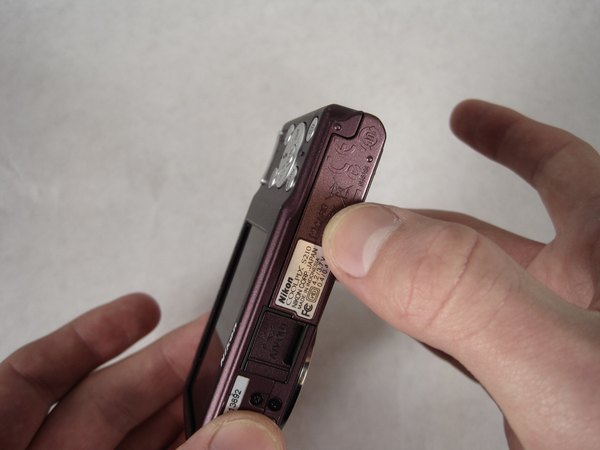

اول کار باید بریم سراغ محفظه باتری. دوربین رو برگردون و انگشت شستت رو روی درپوش باتری تو قسمت پایینی دستگاه بذار. حالا خیلی نرم درپوش رو به سمت راست (خلاف جهت لنز) هل بده تا قفلش باز بشه و بتونی داخلش رو ببینی.

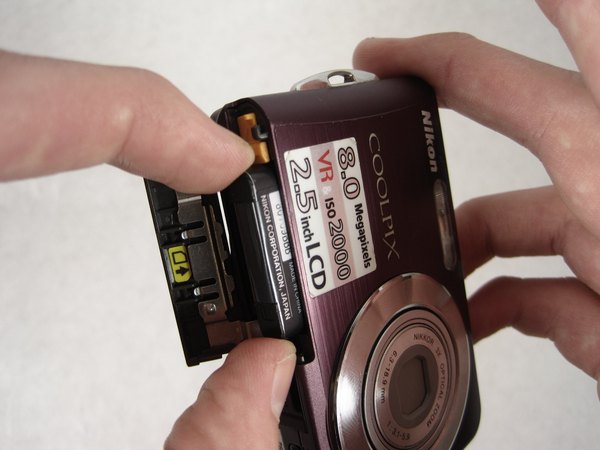

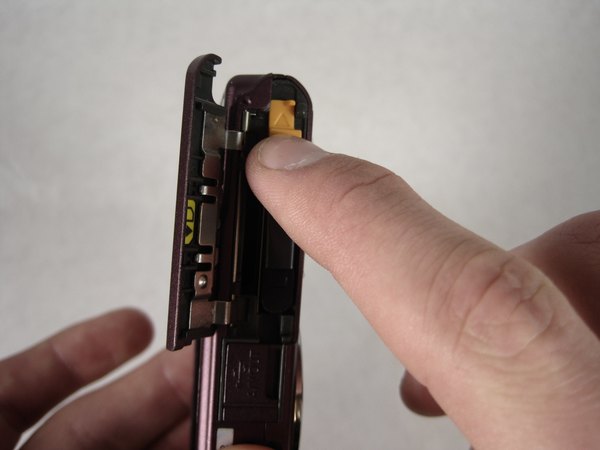

وقتی درپوش باز شد، یه ضامن نارنجی‌رنگ می‌بینی که باتری رو نگه داشته. این ضامن رو به سمت لبه دوربین بکش تا آزاد بشه. با این کار باتری یه مقدار به سمت بیرون می‌پره و می‌تونی راحت بگیریش. باتری رو کامل از دستگاه دربیار و برای اینکه درپوش موقع کار تو دست‌وپات نباشه، می‌تونی دوباره ببندیش.

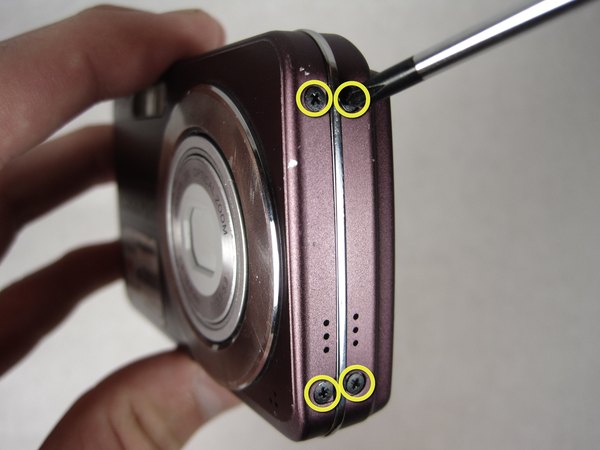

حالا که خیالمون از بابت برق دستگاه راحته، بریم سراغ پیچ‌ها. تو سمتی از دوربین که دکمه‌ای نداره، چهار تا پیچ 3٫1 میلی‌متری بسته شده. با پیچ‌گوشتی چهارسوی #00 همه این پیچ‌ها رو باز کن.

دوربین رو بچرخون تا زیرش رو ببینی. دقیقا زیر لنز، سه تا پیچ 4٫05 میلی‌متری قرار داره که باید با همون پیچ‌گوشتی بازشون کنی.

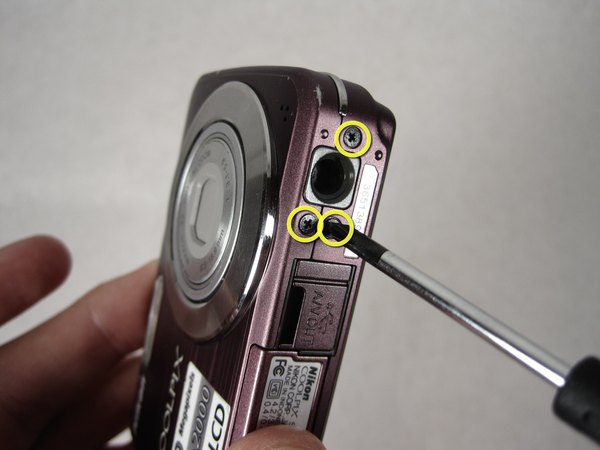

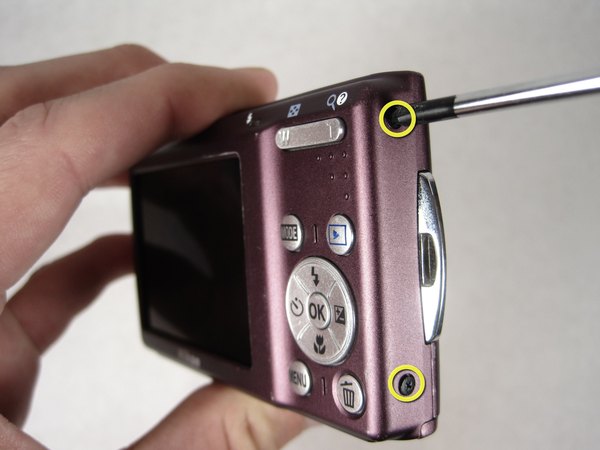

تو سمت دیگه دوربین، یعنی همون سمتی که دکمه‌های کنترل قرار دارن، دو تا پیچ 4٫05 میلی‌متری دیگه هم هست. اینا رو هم باز کن تا قاب دوربین کاملا آماده جدا شدن بشه.

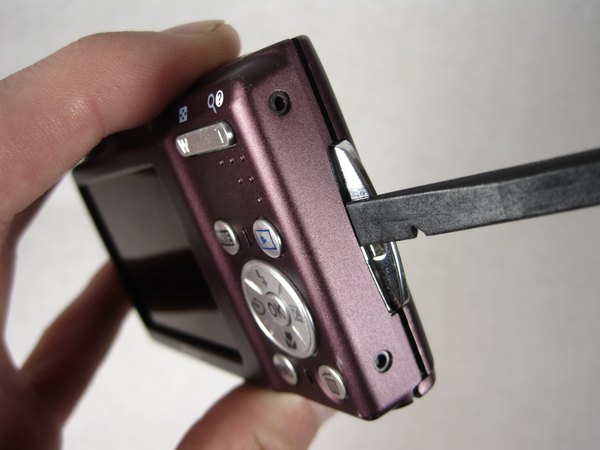

حالا سر تخت اسپاجر رو خیلی آروم بین قاب پشتی و گیره فلزی بند مچی قرار بده و یه اهرم کوچیک بکن تا خارها آزاد بشن.

این گیره فلزی باریک همون جاییه که بند دوربین بهش وصل می‌شه. نیازی نیست بند رو کامل جدا کنی، فقط حواست باشه که موقع اهرم کردن بهش آسیب نزنی.

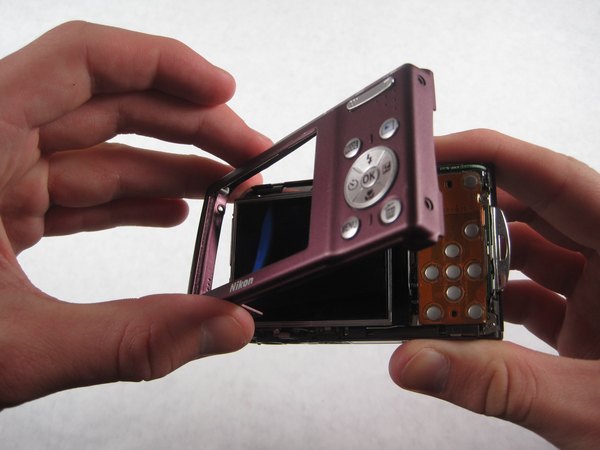

با دقت قاب پشتی رو از بدنه اصلی فاصله بده. وقتی همه خارها باز شدن، قاب رو به سمت بالا بکش و کامل برش دار.

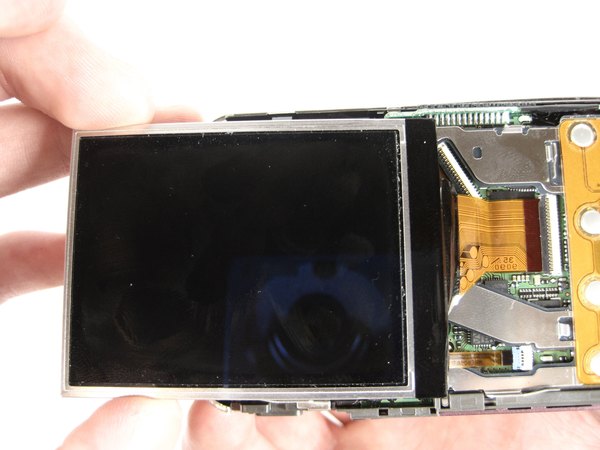

الان که قاب رو برداشتی، ال‌سی‌دی فقط با دو تا فلت (یکی پهن و یکی باریک) به مادربرد وصله. خیلی مراقب باش که صفحه رو یهو نکشی.

این فلت‌ها با ضامن‌های پلاستیکی کوچیکی روی کانکتورها محکم شدن که باید اول اونا رو باز کنی.

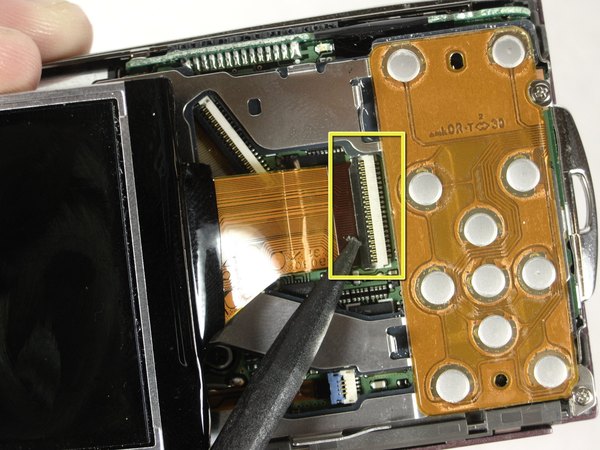

← برای آزاد کردن فلت پهن‌تر، نوک اسپاجر رو ببر زیر ضامن مشکی رنگ و آروم به سمت بالا فشارش بده. وقتی ضامن باز شد، فلت به راحتی بیرون میاد.

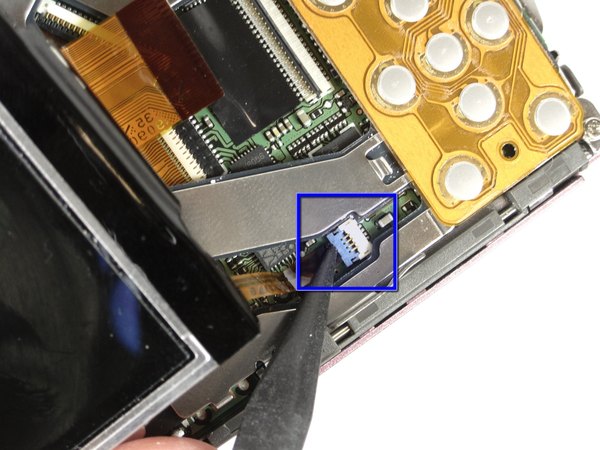

همین کار رو برای فلت کوچیک‌تر هم تکرار کن. فقط این دفعه باید دنبال یه ضامن آبی روشن بگردی. اون رو هم بالا بزن و فلت رو دربیار.

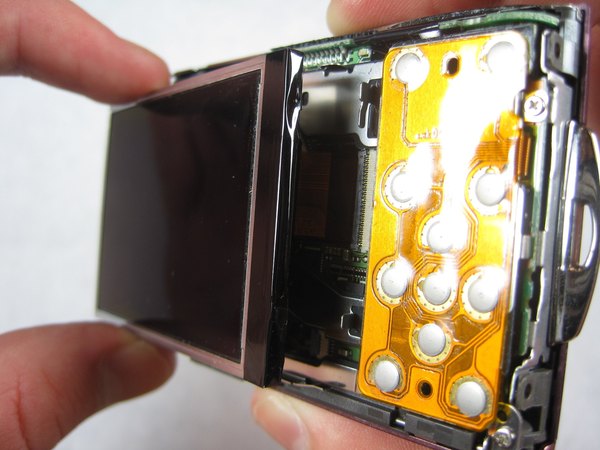

حالا که هر دو فلت جدا شدن، می‌تونی صفحه نمایش ال‌سی‌دی رو خیلی ملایم از روی شاسی دوربین برداری و یه جای امن بذاری.

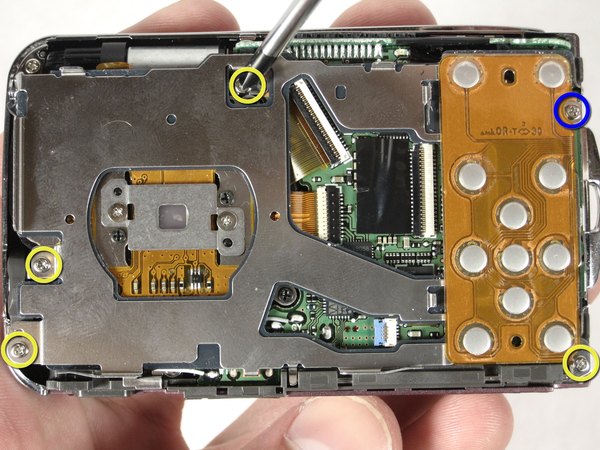

← بعد از برداشتن ال‌سی‌دی، می‌رسی به یه شاسی فلزی. چهار تا پیچ 3٫8 میلی‌متری که این صفحه فلزی رو نگه داشتن باز کن.

یه پیچ 2٫5 میلی‌متری هم دقیقا کنار گیره بند مچی هست که باید اون رو هم باز کنی.

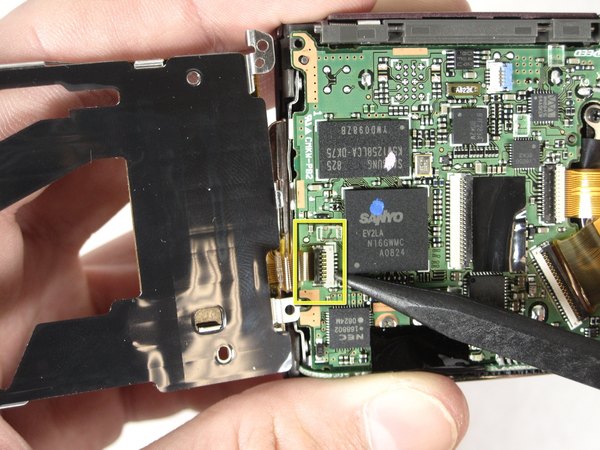

دوربین رو طوری دستت بگیر که لنز رو به پایین و دکمه شاتر به سمت خودت باشه. صفحه فلزی رو آروم بلند کن، اما کامل نکشش! لبه این صفحه با یه فلت به برد اصلی وصله که باید اول آزاد بشه.

این فلت هم با یه ضامن مشکی رنگ روی کانکتورش قفل شده.

← نوک اسپاجر رو بنداز زیر این ضامن مشکی و خیلی نرم به سمت بالا بزنش تا فلت آزاد بشه و راحت بیرون بیاد.

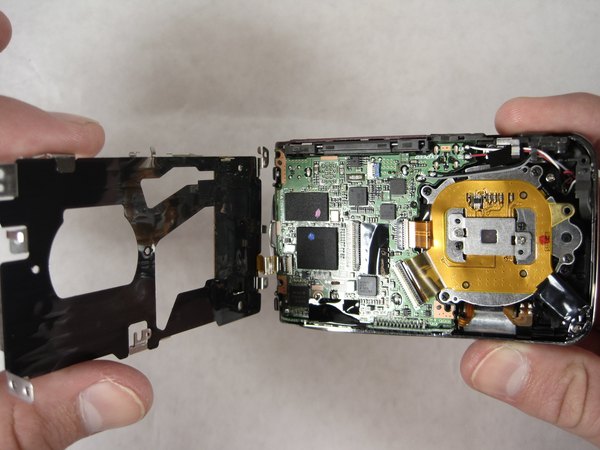

حالا که فلت جدا شد، می‌تونی کل شاسی فلزی رو بدون مشکل از روی بدنه دوربین برداری.

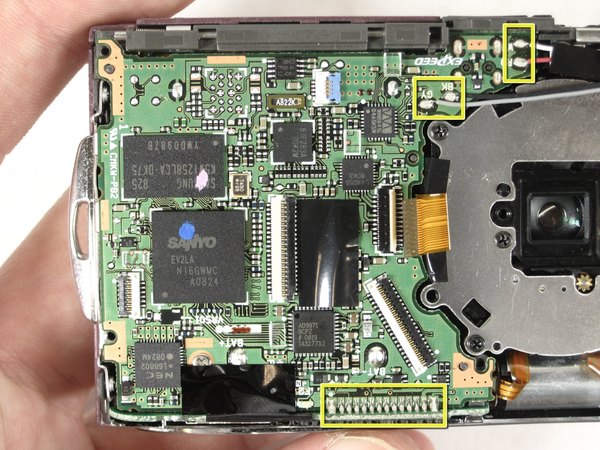

← اینجا به هویه نیاز داری. نقاطی که تو تصویر مشخص شده رو باید با هویه و سیم قلع‌کش، با دقت تمام لحیم‌کاریش رو باز کنی (اصطلاحا دیسلدر کنی). حواست باشه حرارت زیاد به قطعات اطراف آسیب نزنه.

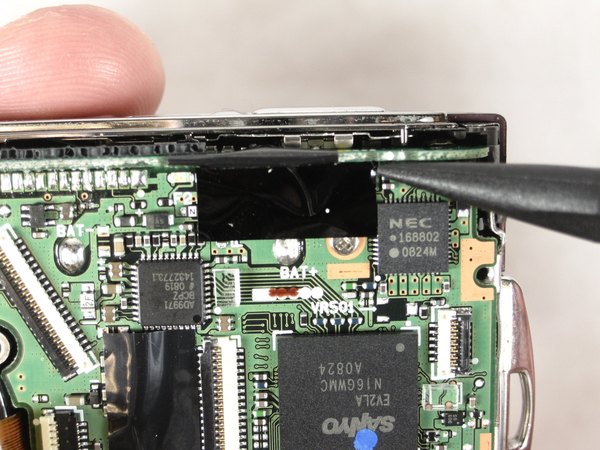

یه تیکه چسب مشکی رنگ کوچیک روی برد هست. نوک اسپاجر رو ببر زیرش و خیلی آروم بلندش کن تا از روی قطعات جدا بشه.

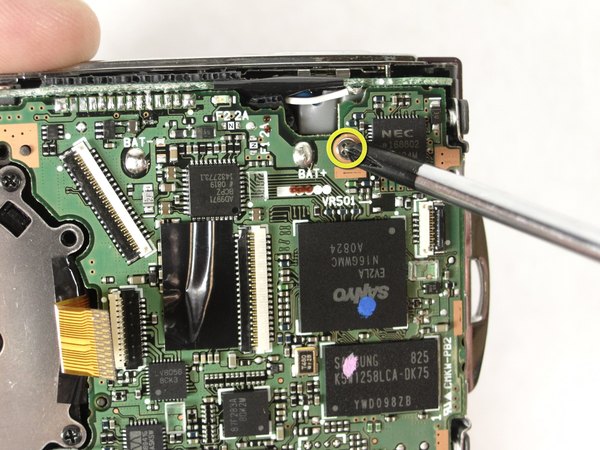

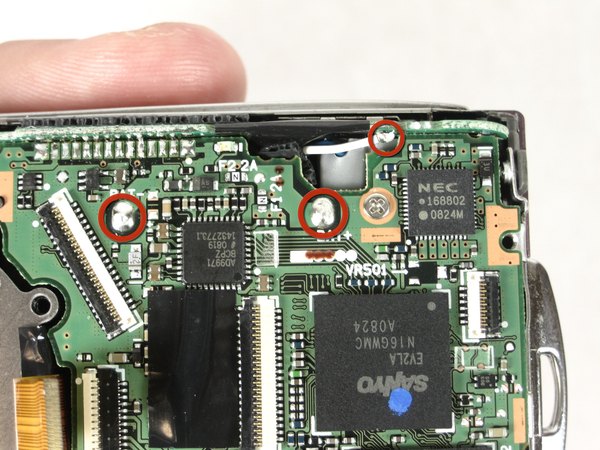

← تک پیچ 3٫8 میلی‌متری که خود مادربرد رو سر جاش محکم کرده، باز کن.

← دوباره هویه رو بردار و اتصالاتی که تو این مرحله مشخص شده رو دیسلدر کن تا برد کاملا آزاد بشه.

کار تمومه و برد اصلی قدیمی از دوربین جدا شد! برای بستن دوربین و نصب مادربرد جدید، کافیه همین مراحل رو از آخر به اول تکرار کنی و اتصالات رو دوباره با دقت لحیم کنی. امیدوارم این آموزش به کارت اومده باشه.
