بررسی و شناسایی تراشه‌های هوم پاد ۲ اپل

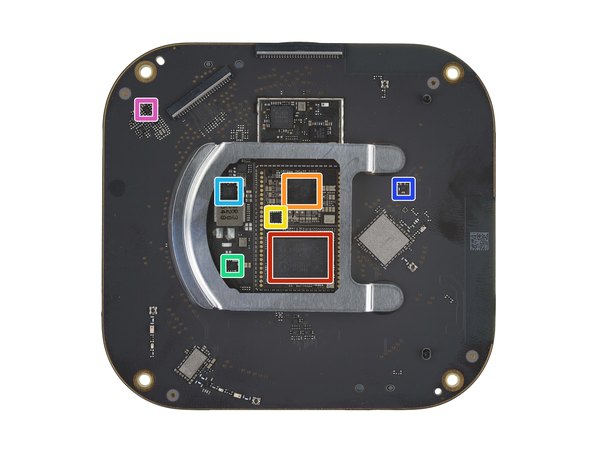

← پردازنده کاربردی دو هسته‌ای و 64 بیتی Apple APL1W86 / 339S01037 S7 که زیر حافظه SK hynix H9HA28A12MNLTR-4KJ (احتمالا شامل 1.5 گیگابایت رم LPDDR4 SDRAM و 32 گیگابایت حافظه فلش NAND) قرار گرفته

← تراشه مدیریت تغذیه Apple 338S00325

← احتمالا حافظه سریال EEPROM ساخت STMicroelectronics

← مبدل کاهنده سنکرون DC به DC یک آمپری مدل Texas Instruments TPS62821

مبدل باک سنکرون 6 آمپری مدل Texas Instruments TPS56637

رگولاتور LDO با خروجی 3.3 ولت و 250 میلی‌آمپر مدل onsemi NCP160AMX330TBG

← فرستنده/گیرنده و مترجم سطح ولتاژ Nexperia 74AVC1T45

← فرستنده/گیرنده و مترجم 2 بیتی Texas Instruments SN74AXC2T45

← بافر گذرگاه/درایور خط دوگانه Nexperia 74LVC2G125

← گیت AND تک‌گانه دو ورودی Nexperia 74LVC1G08

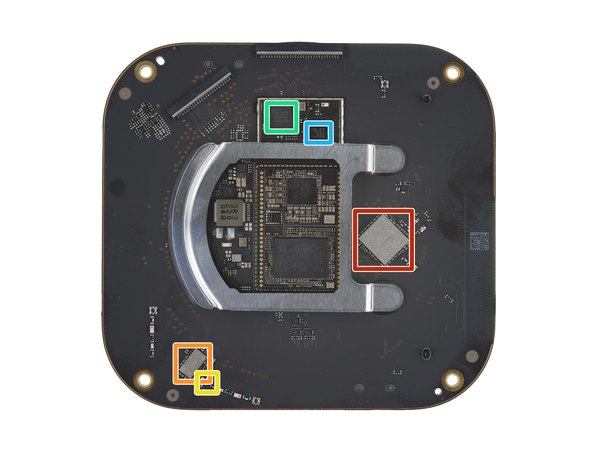

← ماژول وای‌فای و بلوتوث USI 339M00243

← ماژول باند فوق‌عریض (UWB) از برند USI

← احتمالا سوئیچ فرکانس رادیویی SPDT مدل Qorvo QPC8019Q

← تراشه مجتمع (SoC) بلوتوث 5.3 مدل Nordic Semiconductor nRF52820

ماژول فرانت‌اند 2.4 گیگاهرتزی Skyworks SKY66404-11

← شتاب‌سنج 3 محوره Bosch Sensortec BMA282

← کنترلر لمسی Synaptics S3808B

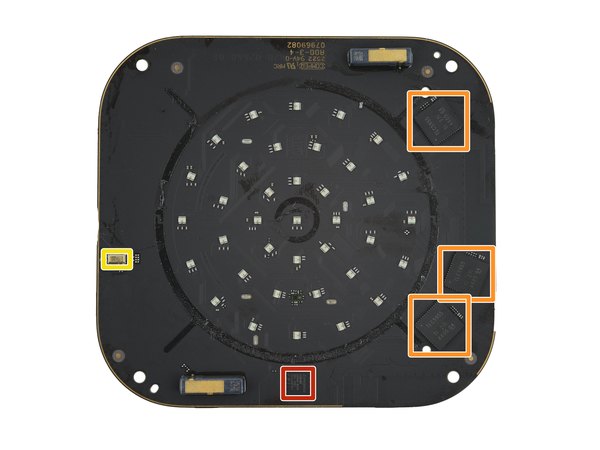

← درایور ال‌ای‌دی با 48 کانال مدل Texas Instruments TLC5955

← میکروفون MEMS ساخت Knowles

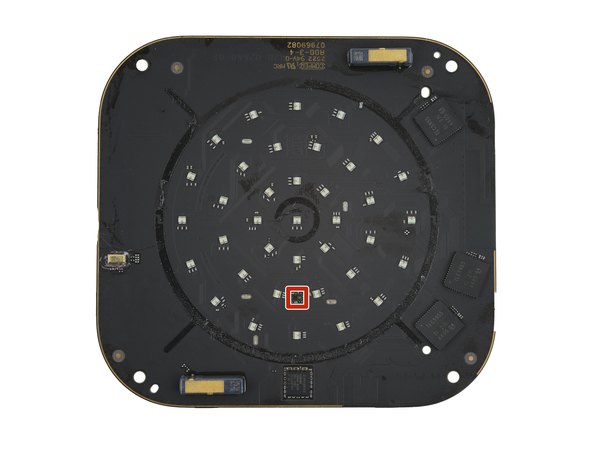

← سنسور تشخیص نور محیط

← آمپلی‌فایر صوتی Analog Devices SSM3515B

← مبدل دیجیتال به آنالوگ (DAC) استریو مدل Texas Instruments PCM5242

← میکروفون‌های MEMS

← مبدل آنالوگ به دیجیتال (ADC) استریو مدل Texas Instruments TLV320ADC3100

مبدل استریو PDM به I2S یا TDM مدل Analog Devices ADAU7002

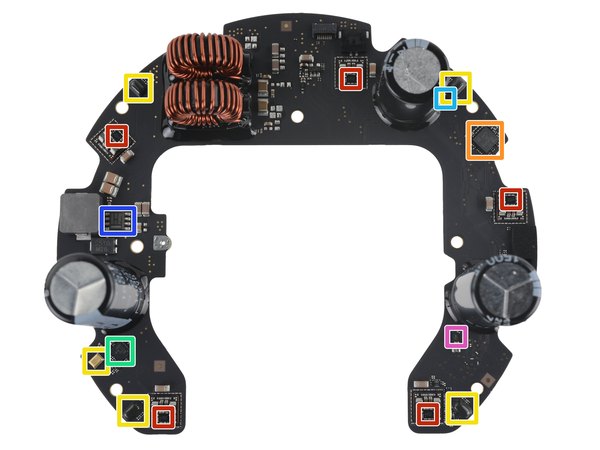

مبدل کاهنده DC به DC با خروجی 5 آمپر مدل Texas Instruments TPS54560B

← احتمالا آمپلی‌فایر حسگر جریان Texas Instruments INA210A

← رگولاتور LDO قابل‌تنظیم با خروجی 200 میلی‌آمپر مدل Texas Instruments TPS7A2401

← بافر گذرگاه/درایور خط دوگانه Nexperia 74LVC2G125

← بافر اشمیت تریگر تکی Texas Instruments SN74LVC1G17

← بافر تکی Texas Instruments 74AUP1G126

اینورتر تکی Texas Instruments SN74LVC1G04

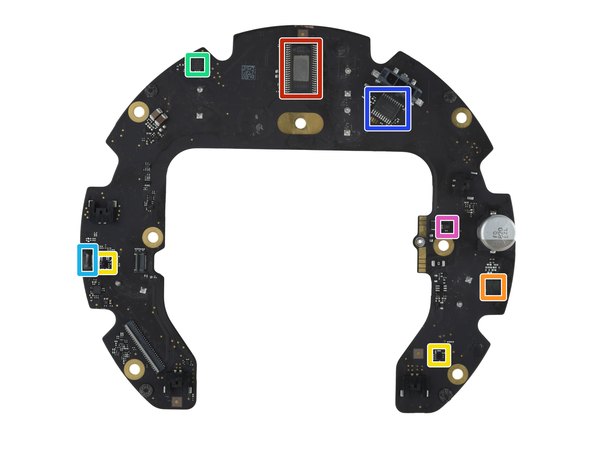

← آمپلی‌فایر صوتی Texas Instruments TPA3255C

← مبدل آنالوگ به دیجیتال (ADC) صدای استریو Texas Instruments TLV320ADC3100

← مبدل استریو PDM به I2S یا TDM مدل Analog Devices ADAU7002

← مبدل آنالوگ به دیجیتال 12 بیتی 8 کاناله Texas Instruments TLA2528

میکروفون MEMS

آمپلی‌فایر حسگر جریان Texas Instruments INA253A1

← احتمالا آمپلی‌فایر تشخیص جریان Texas Instruments INA210A

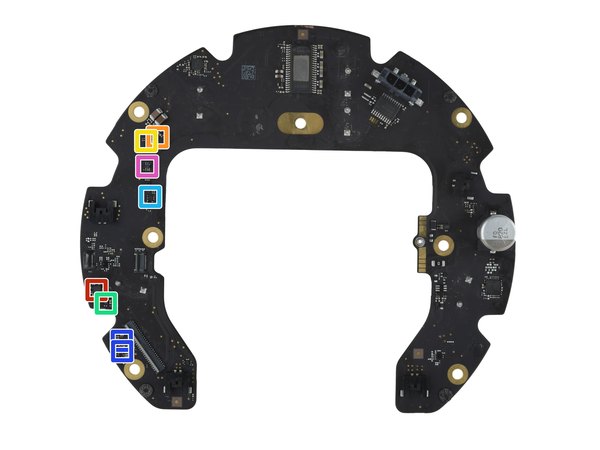

← آرایه سیگنال ترکیبی از برند Renesas

← رگولاتور LDO با خروجی 1.8 ولت و 250 میلی‌آمپر مدل onsemi NCP160AMX180TBG

← رگولاتور LDO با خروجی 3.3 ولت و 200 میلی‌آمپر مدل Texas Instruments TLV70733P

← رگولاتور LDO با خروجی 3.6 ولت و 200 میلی‌آمپر مدل Texas Instruments TLV70736P

فلیپ‌فلاپ نوع D تکی Texas Instruments SN74AUP1G74

بافر گذرگاه/درایور خط دوگانه Nexperia 74LVC2G125

← بافر تکی Nexperia 74LVC1G07

← بافر تک‌گانه Nexperia 74AXP1T34

← بافر تکی Nexperia 74AUP1G126

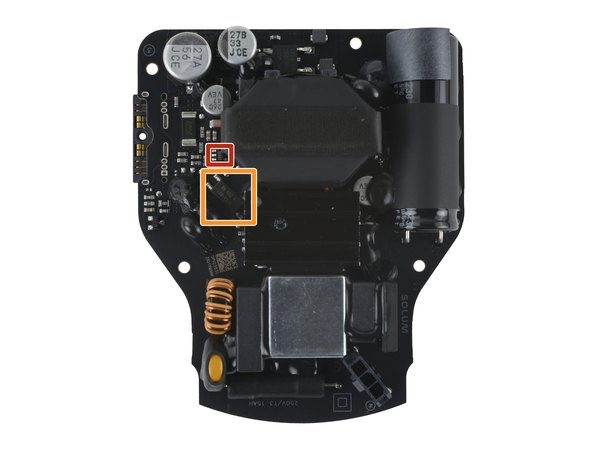

← تقویت‌کننده عملیاتی (آپ‌امپ) تکی KEC KIA75S358F

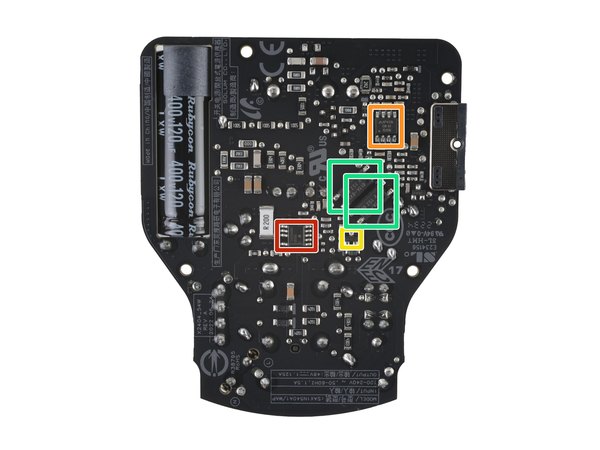

← اپتوکوپلر Vishay VOL617A-8

← کنترلر فلای‌بک شبه-رزونانسی onsemi NCP1342DADBD

← تقویت‌کننده عملیاتی دوگانه همراه با مرجع ولتاژ 2.5 ولت مدل Diodes Incorporated AP4310EMTR-G1

← رگولاتور شنت قابل‌تنظیم Diodes Incorporated AP431SHANTR-G1

← اپتوکوپلر Vishay VOL617A-8

← سنسور رطوبت و دمای Texas Instruments HDC2010. خب، بررسی قطعات و تراشه‌های هوم پاد 2 اپل اینجا به پایان می‌رسه. اگه این مطلب برات مفید بود، می‌تونی بقیه مقالات و کالبدشکافی‌های ما رو تو آیسی‌مدار دنبال کنی!
