کالبدشکافی و بررسی قطعات داخلی آمازون اکو دات (Echo Dot)

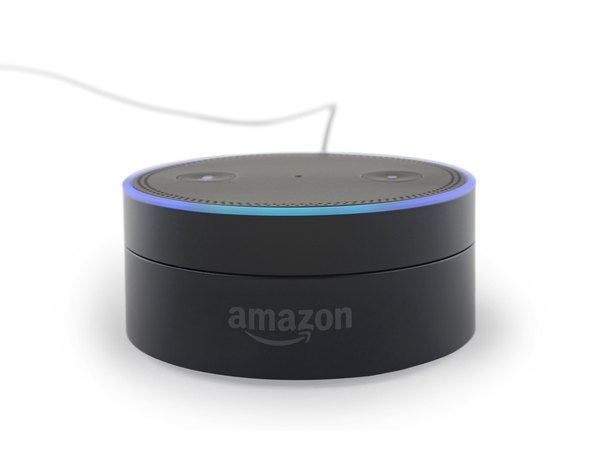

اگه آمازون یه روزی تصمیم بگیره تن ماهی تولید کنه، قطعا طراحی قوطی اکو دات براش بهترین الگو می‌شه! این اسپیکر کوچیک و گرد، شبیه یه قوطی کنسرو پر از تکنولوژیه که حالا می‌خوایم مشخصات فنیش رو با هم مرور کنیم:

← مجهز به وای‌فای دو بانده 802.11 a/g/b/n با دو آنتن مجزا و پشتیبانی از تکنولوژی MIMO برای اتصال پایدارتر.

← پشتیبانی کامل از جستجو و دستیار صوتی الکسا.

← آرایه‌ای متشکل از 7 میکروفون قدرتمند که صدای تو رو از هر نقطه‌ای از اتاق می‌شنوه.

← حلقه نوری جذاب بالای دستگاه که برای تنظیم صدا و نمایش وضعیت دستگاه استفاده می‌شه.

بلوتوث نسخه 4.0 برای ارسال و دریافت بی‌سیم صدا.

خروجی صدای 3.5 میلی‌متری (جک هدفون) که بهت اجازه می‌ده اکو دات رو به اسپیکرهای بزرگتر و اکسترنال وصل کنی.

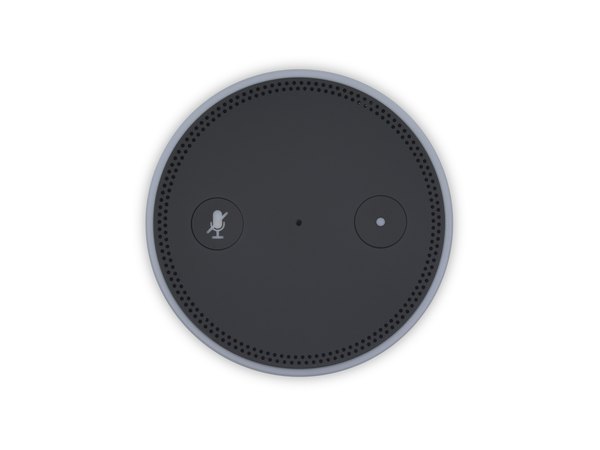

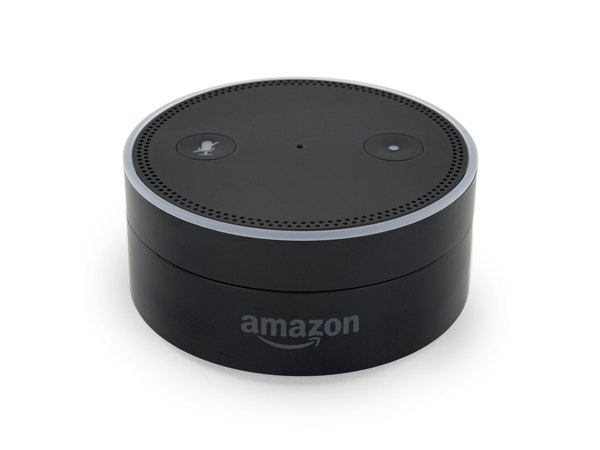

وقتی از بالا به اکو دات نگاه می‌کنی، دقیقا شبیه برادر بزرگترشه (آمازون اکو). همون دکمه‌های اکشن و قطع میکروفون، حلقه نوری، ولوم چرخشی و آرایه میکروفون‌ها رو می‌تونی اینجا هم ببینی.

نسخه قبلی آمازون اکو تو بحث تعمیرپذیری امتیاز خوبی گرفت، پس امیدواریم این شباهت ظاهری باعث بشه اکو دات هم راحت باز و تعمیر بشه.

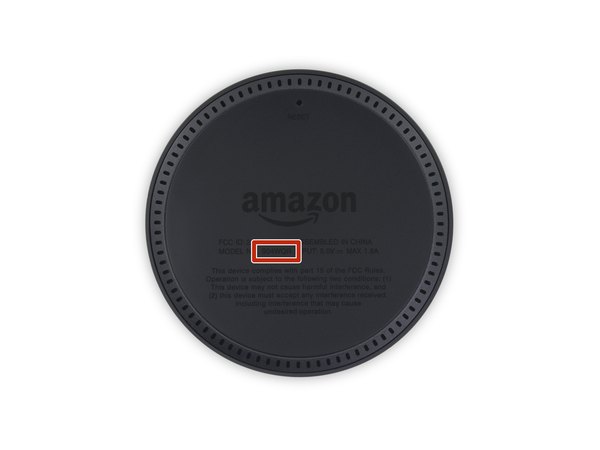

اما وقتی دستگاه رو برمی‌گردونی، اوضاع کمی فرق می‌کنه. زیر دستگاه فقط یه روکش لاستیکی و یه سری نوشته دیده می‌شه و خبری از پیچ‌های مشخص نیست.

← آمازون برای این مدل از شماره مدل S04WQR استفاده کرده که زیر همین روکش لاستیکی ثبت شده.

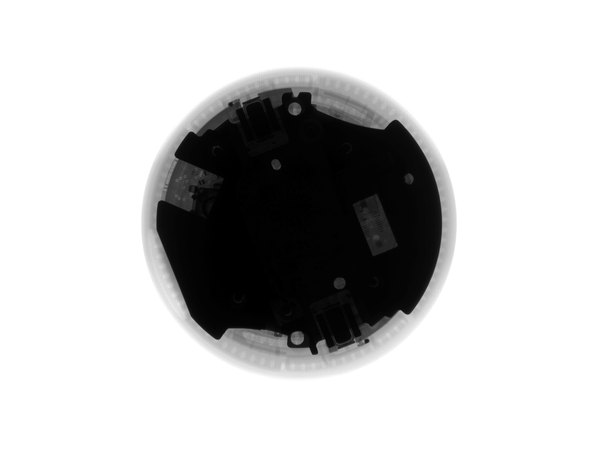

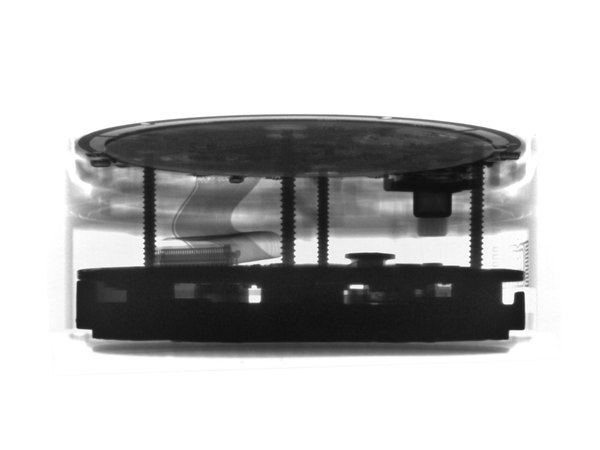

وقتی به عکس‌های رادیولوژی (اشعه ایکس) این دستگاه نگاه می‌کنیم، یه جسم تیره و متراکم بخش زیادی از فضای داخلی رو اشغال کرده. واقعا آمازون چی تو دل این اسپیکر قایم کرده؟ جلوتر با هم می‌بینیم.

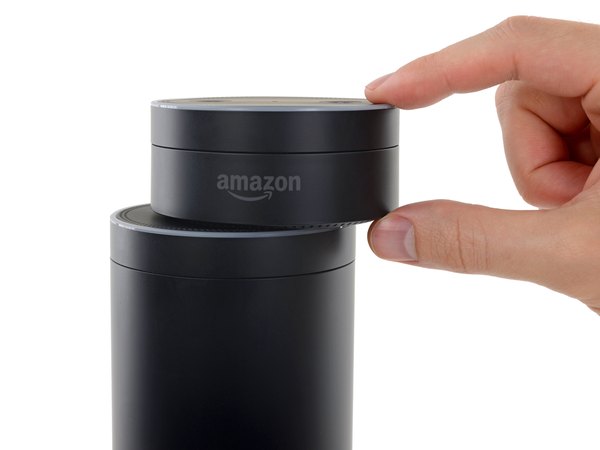

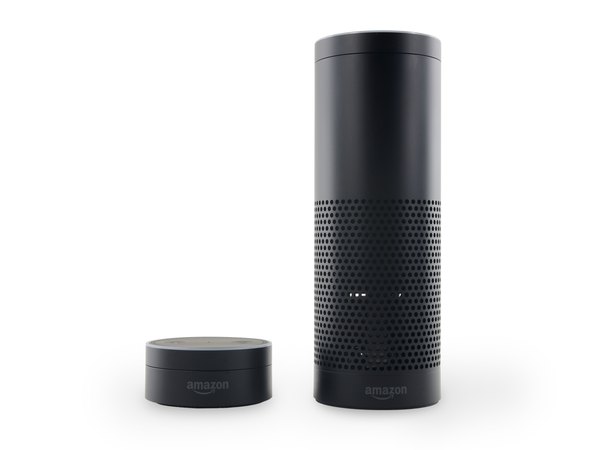

برای اینکه تفاوت‌ها رو بهتر درک کنیم، یه آمازون اکو اورجینال رو هم آوردیم تا کنار اکو دات بذاریم و ابعادشون رو با هم مقایسه کنیم.

البته منظورمون از آوردن اینه که رفتیم گوشه میز تعمیرات پیداش کردیم؛ همون‌جایی که از وقتی سر همش کردیم، داره برامون موزیک پخش می‌کنه!

دلیل این ابعاد کوچیک اینه که اکو دات طوری طراحی شده که به اسپیکرهای اصلی خودت وصل بشه. پس دیگه نیازی به اون سیستم ووفر سنگین و اسپیکر رو به پایین که تو نسخه اصلی بود، نداره و کلی تو فضا و وزن صرفه‌جویی شده.

خلاصه بخوام بگم، انگار آمازون وسط آمازون اکو رو کلا بریده و بالا و پایینش رو به هم چسبونده تا این گجت کوچیک رو خلق کنه! خیلی هم عالی.

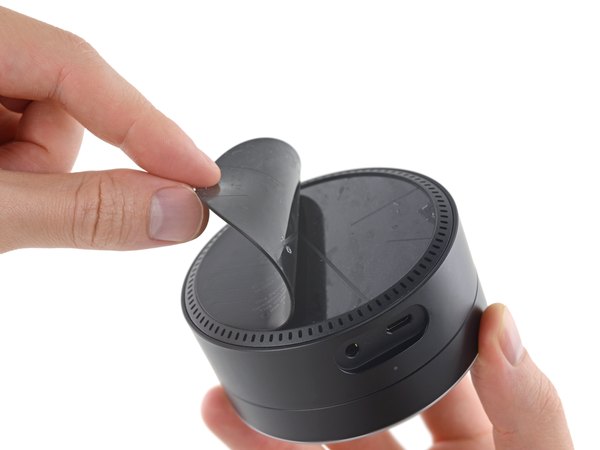

حالا بریم سراغ باز کردنش. اول پد لاستیکی زیر دستگاه رو می‌کنیم، به این امید که مثل نسخه قبل زیرش چند تا پیچ قشنگ ببینیم، اما در کمال تعجب با یه لایه چسب روبه‌رو می‌شیم!

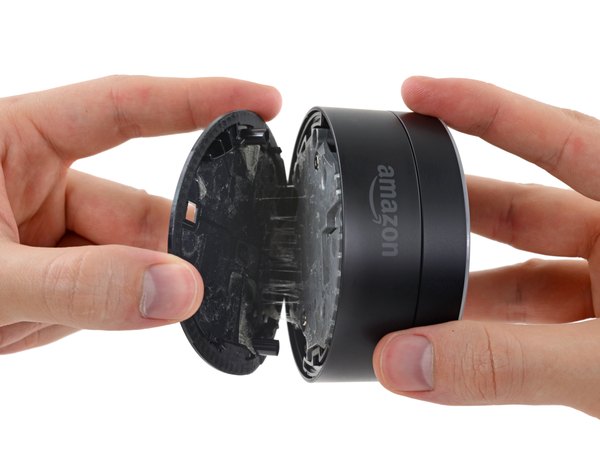

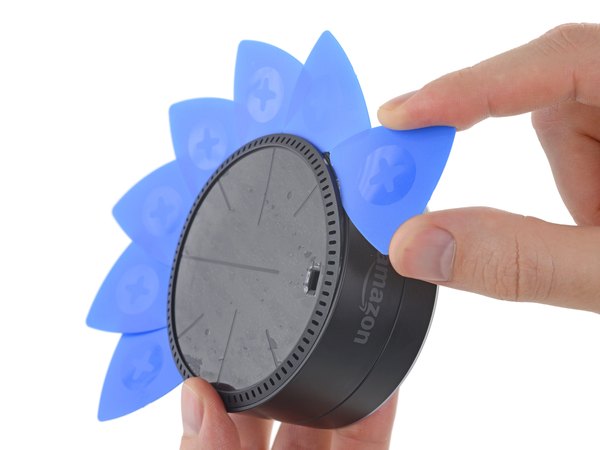

خیلی دوست داشتیم بگیم که قاب پایینی با چند تا خار ساده سر جاش محکم شده، اما وقتی پیک قاب‌بازکن اول حریفش نمی‌شه، مجبور می‌شیم دومی و سومی رو هم وارد کار کنیم. بله، متأسفانه این قسمت هم حسابی چسب خورده و باز کردنش قلق داره.

بالاخره بعد از کلی کلنجار رفتن موفق می‌شیم قاب رو جدا کنیم، اما مشخصه که اکو دات تو زمینه تعمیرپذیری نسبت به برادر بزرگترش یکم لجبازتره.

با برداشتن قاب کفی، اولین چیزی که چشممون رو می‌گیره یه قطعه فلزی بزرگ و سنگینه که کاملا جلب توجه می‌کنه.

این صفحه فولادی دقیقا همون مقصر اصلیه که تو عکس‌های اشعه ایکس دیدیم و نمی‌ذاشت قطعات داخلی رو درست تشخیص بدیم.

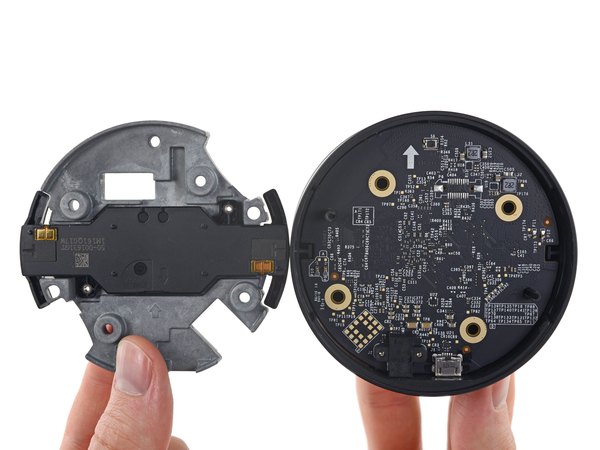

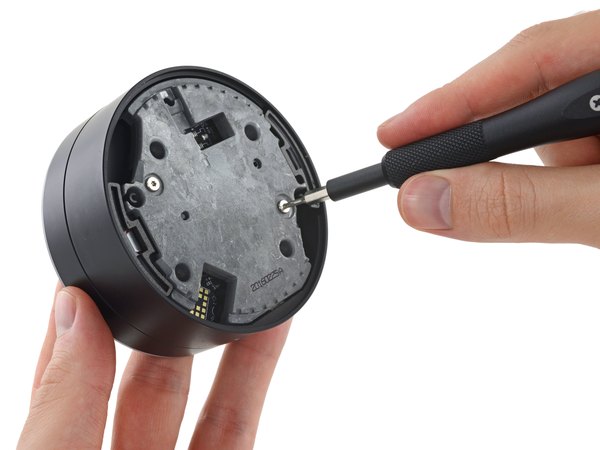

خوشبختانه این قطعه فلزی با چسب محکم نشده و چند تا پیچ داره! با استفاده از پیچ‌گوشتی Torx T6 پیچ‌های بلندی که از پایین تا بالای دستگاه کشیده شدن رو باز می‌کنیم. بعد از باز کردن پیچ‌ها، بلوک فلزی به همراه یه اسپیکر کوچیک که روش سوار شده، راحت بیرون میاد.

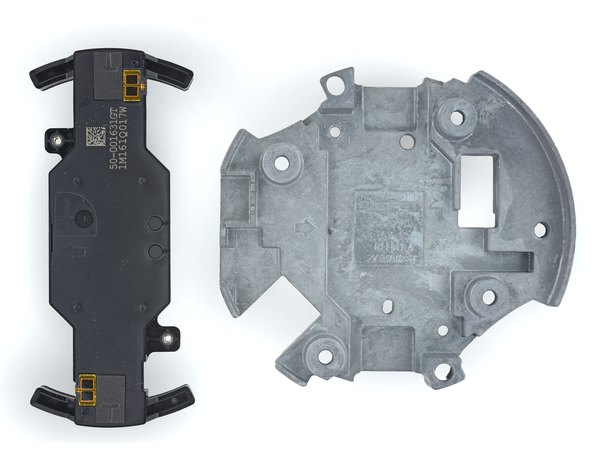

بله، درست دیدی! این قطعه یه اسپیکر کوچیکه که وظیفه پخش صدا رو داره. این اسپیکر از طریق چند تا اتصال فنری طلایی‌رنگ به برد اصلی وصل می‌شه.

این اسپیکر کوچیک اصلا برای پخش موسیقی باکیفیت طراحی نشده و بیس خاصی نداره. هدف اصلیش اینه که وقتی اکو دات به اسپیکر خارجی وصل نیست، الکسا بتونه از طریق همین بلندگوی کوچیک باهات حرف بزنه.

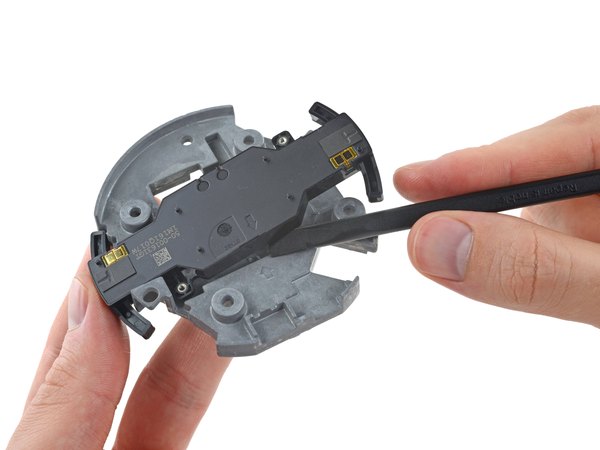

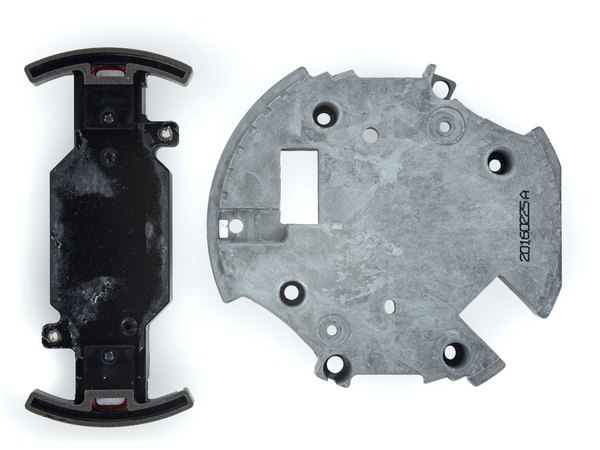

این اسپیکر با یه چسب ملایم به اون وزنه فلزی زیرش چسبیده. آمازون این وزنه رو گذاشته تا دستگاه سنگین بشه و وقتی روی میزه، موقع چرخوندن ولوم صدا یهو کل دستگاه نچرخه و سر جاش ثابت بمونه.

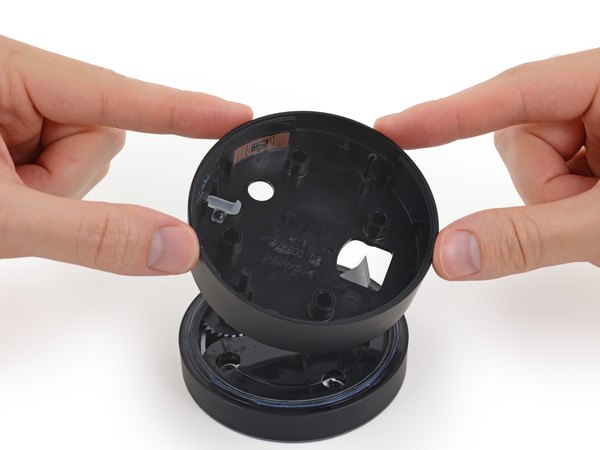

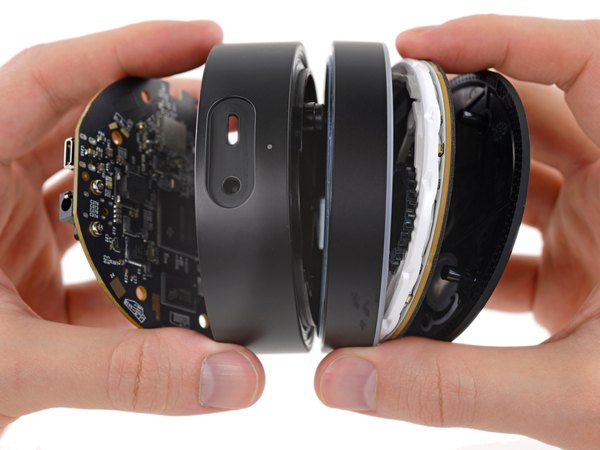

حالا که پیچ‌ها باز شدن، متوجه می‌شیم که کل لایه‌های داخلی فقط با یه کابل فلت نازک به هم وصلن. طراحی داخلی اکو دات واقعا مثل یه آکاردئون لایه‌لایه است.

ساختارش به این شکله که تو یه طرف، مادربرد و پورت‌ها قرار دارن و تو طرف دیگه، برد مربوط به کنترل ولوم و میکروفون‌ها. یه کابل فلت از بین این لایه‌ها عبور کرده تا این دو تا برد رو با هم در ارتباط نگه داره.

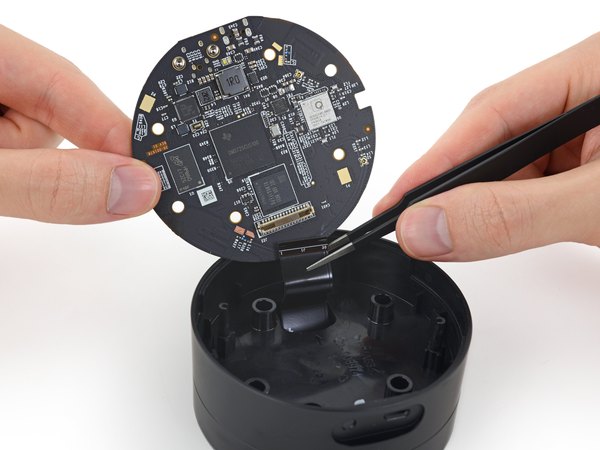

ما این لایه‌های پلاستیکی و سیلیکونی رو فعلا کنار هم نگه می‌داریم، چون خیلی زود قراره کامل از هم جدا بشن. با کمک پنس، کابل فلت رو با احتیاط از سوکتش جدا می‌کنیم تا بتونیم مادربرد رو آزادانه و با دقت بررسی کنیم.

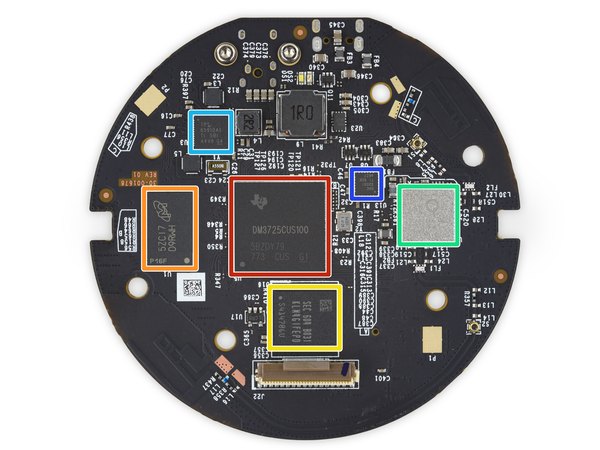

روی یه طرف مادربرد چیپست‌ها نشستن و طرف دیگه پورت‌ها قرار دارن. بیا یه نگاه دقیق به آیسی‌های روی مادربرد بندازیم:

← پردازنده رسانه دیجیتال (Digital Media Processor) ساخت شرکت تگزاس اینسترومنتس.

← رم 256 مگابایتی LPDDR SDRAM از برند معتبر مایکرون.

← حافظه فلش 4 گیگابایتی پرسرعت eMMC NAND محصول سامسونگ.

← ماژول ترکیبی و یکپارچه وای‌فای دو بانده و بلوتوث نسخه 4.0 از کوالکام.

آیسی مدیریت تغذیه (PMIC) یکپارچه از شرکت تگزاس اینسترومنتس.

کدک صوتی استریو کم‌مصرف به همراه آمپلی‌فایر هدفون از تگزاس اینسترومنتس.

← آمپلی‌فایر 2 واتی کلاس D برای اسپیکر، باز هم از شرکت تگزاس اینسترومنتس.

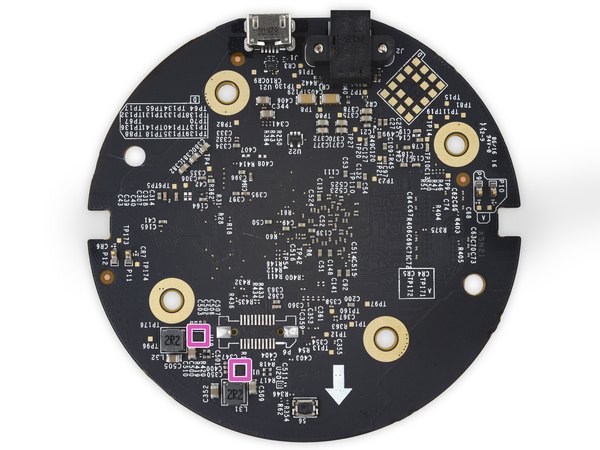

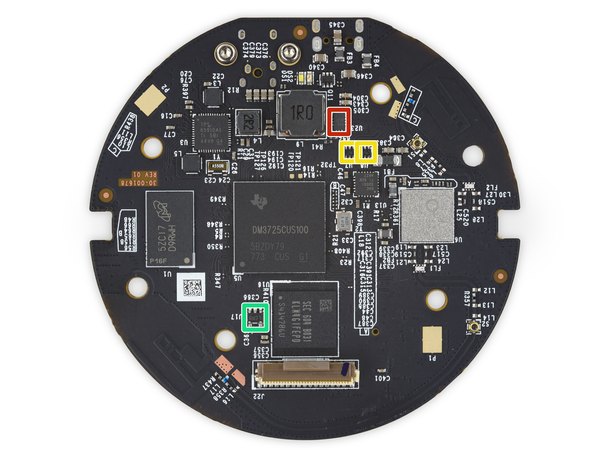

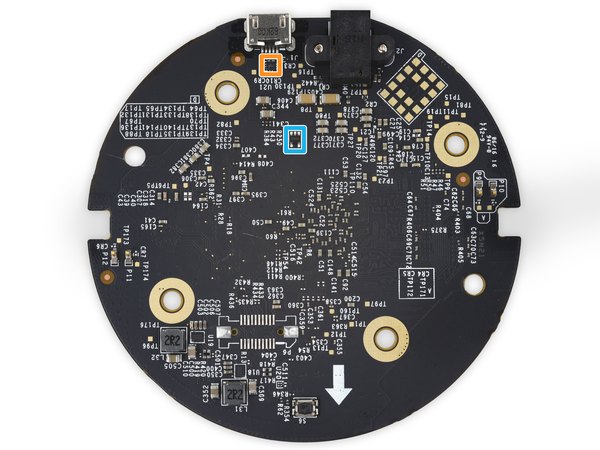

بررسی چیپست‌ها رو روی طرف دیگه یا بخش‌های باقی‌مونده برد ادامه می‌دیم:

← رگولاتور یا مبدل کاهنده 6 آمپری.

← سوییچ آنالوگ پرسرعت USB از شرکت ماکسیم اینتگریتد.

← سوییچ آنالوگ SPDT محصول NXP.

← رگولاتور LDO با ولتاژ 3.0 ولت و جریان 150 میلی‌آمپر از تگزاس اینسترومنتس.

بافر تکی (Single buffer) از شرکت Diodes Incorporated.

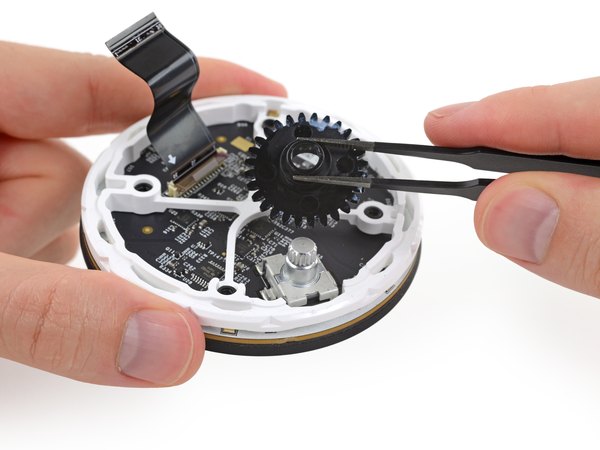

به آخرهای کار رسیدیم و حالا می‌خوایم چرخ‌دنده و ولوم کنترل بالای دستگاه رو بررسی کنیم. مکانیزم این بخش دقیقا همون انکودر چرخشیه که تو آمازون اکو اورجینال هم دیده بودیم.

این شباهت برای تعمیرکارها یه خبر عالیه، چون نشون می‌ده احتمالا بعضی از قطعات یدکی این دو تا دستگاه با هم مشترک هستن و راحت‌تر می‌شه تو بازار پیداشون کرد.

علاوه بر این، روش باز کردن و تعمیرشون هم خیلی به هم شبیهه و این یعنی یه بار قلق کار دستت بیاد، می‌تونی هر دو مدل رو بدون دردسر تعمیر کنی.

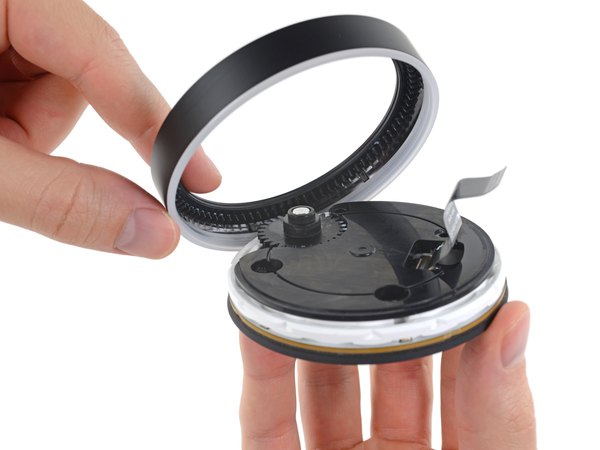

حلقه کنترل رو موقتا سر جاش می‌ذاریم تا ببینیم چرخ‌دنده انکودر چطور کار می‌کنه. چرخش روون و مهندسی دقیق این قطعه پلاستیکی، حس خوبی به آدم می‌ده و واقعا تماشای کارکردش لذت‌بخش و آرامش‌بخشه.

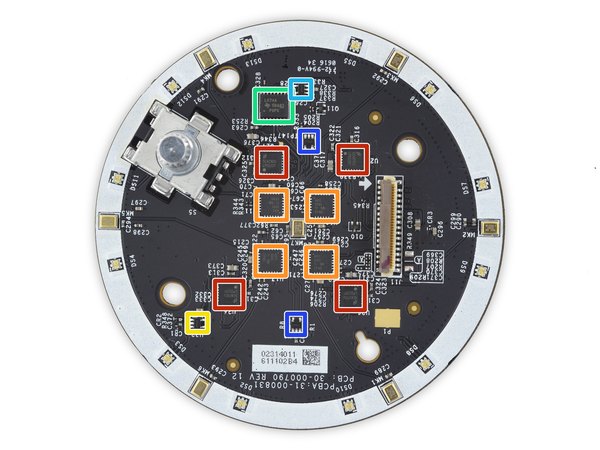

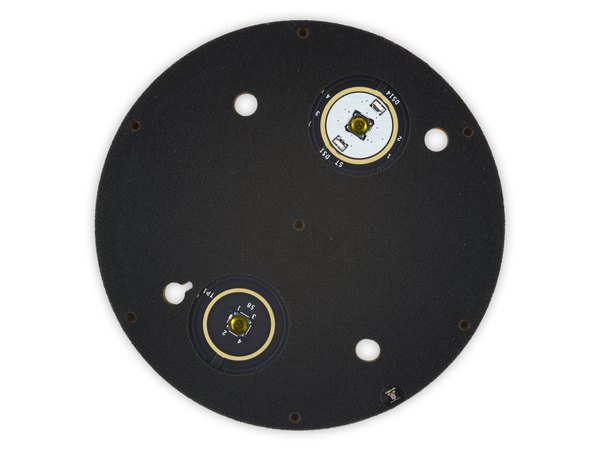

زیر لایه بالایی، به دومین برد اصلی می‌رسیم که وظیفه کنترل رابط کاربری رو داره. این برد از نظر عملکرد دقیقا مشابه همونیه که تو آمازون اکو دیده بودیم. قطعات روی این برد شامل:

← چهار تا درایور ال‌ای‌دی قابل برنامه‌ریزی 9 خروجی از شرکت نشنال سمی‌کانداکتور.

← چهار عدد مبدل آنالوگ به دیجیتال (ADC) استریو کم‌مصرف از تگزاس اینسترومنتس.

← آمپلی‌فایر عملیاتی تکی (آپ‌امپ).

← فلیپ‌فلاپ‌های نوع D از تگزاس اینسترومنتس.

اینورتر اشمیت تریگر.

دو تا بافر تکی از شرکت Diodes Incorporated.

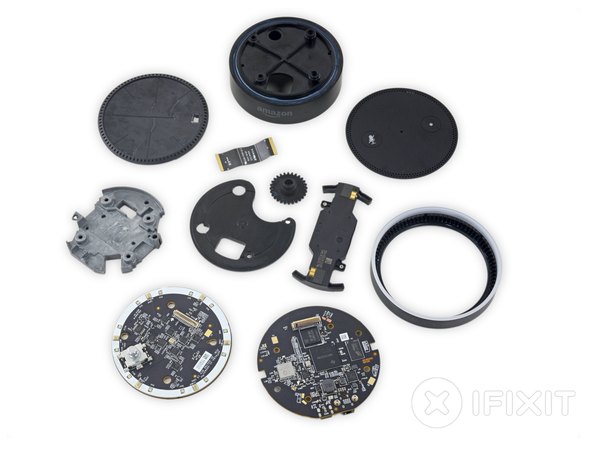

امتیاز تعمیرپذیری آمازون اکو دات: 6 از 10 (عدد 10 یعنی راحت‌ترین حالت برای تعمیر)

← بیشتر قطعات دستگاه با پیچ‌های استاندارد Torx به هم وصل شدن که باز کردنشون نیازی به ابزار عجیب‌وغریب نداره.

← استفاده از قطعات مشترک با آمازون اکو اورجینال، پیدا کردن قطعات یدکی رو تو بازار خیلی راحت‌تر می‌کنه.

← پایه لاستیکی، قاب کفی و اسپیکر با چسب‌های بسیار محکمی سر جاشون فیکس شدن که کار باز کردن رو سخت و زمان‌بر می‌کنه.

← جک هدفون و پورت USB که جزو قطعات پرمصرف و خرابی‌پذیر هستن، مستقیما روی مادربرد لحیم شدن و تعویضشون نیاز به مهارت بالای لحیم‌کاری داره. امیدوارم از این بررسی و کالبدشکافی تو آیسی‌مدار لذت برده باشی و حسابی به دردت خورده باشه. موفق باشی!
