آموزش تعویض درایو نوری ایکس باکس 360 سری E

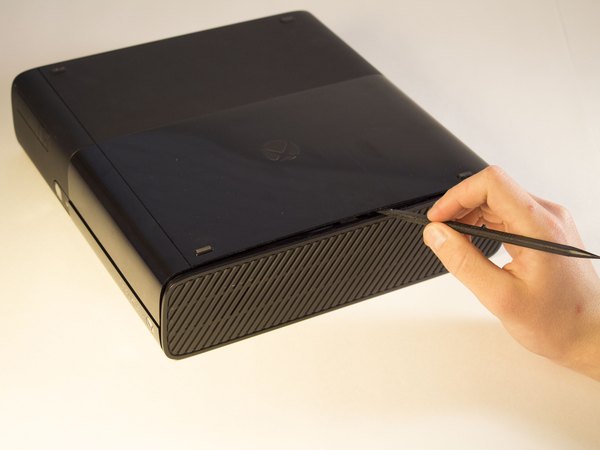

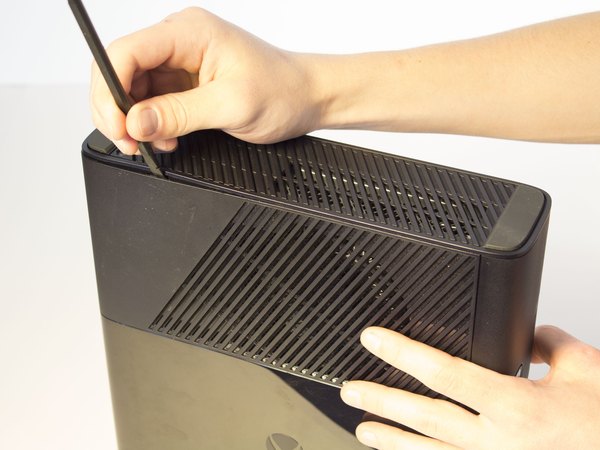

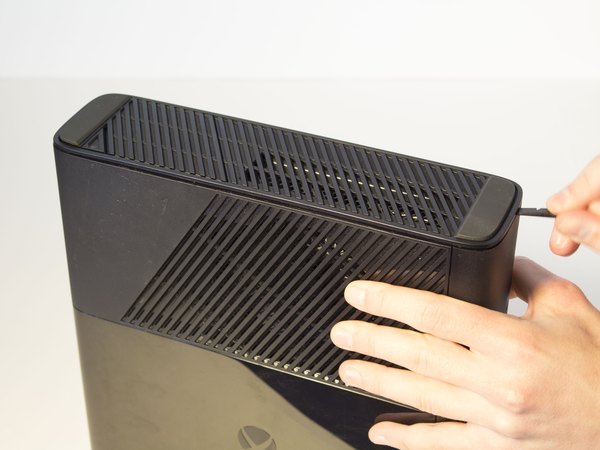

اسپاجر رو بردار و با دقت بکن تو شیار بین پنل مشبک بالایی ایکس باکس و قسمت پایینی بدنه (همون سمتی که پایه‌های لاستیکی داره).

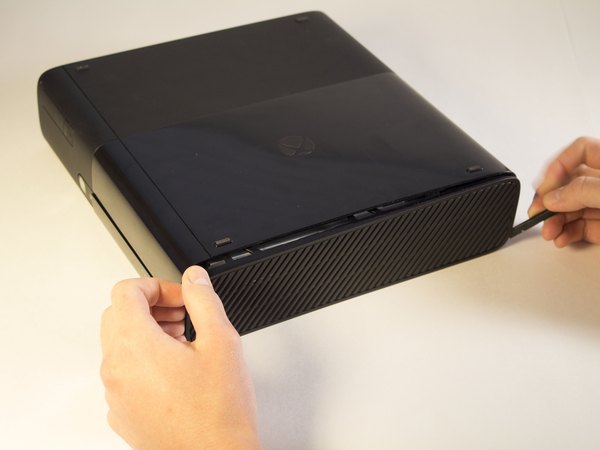

حالا اسپاجر رو مثل یه اهرم به سمت عقب فشار بده. حواست باشه که نوک اسپاجر کامل تو شیار گیر کرده باشه تا لیز نخوره و قاب خط نیفته.

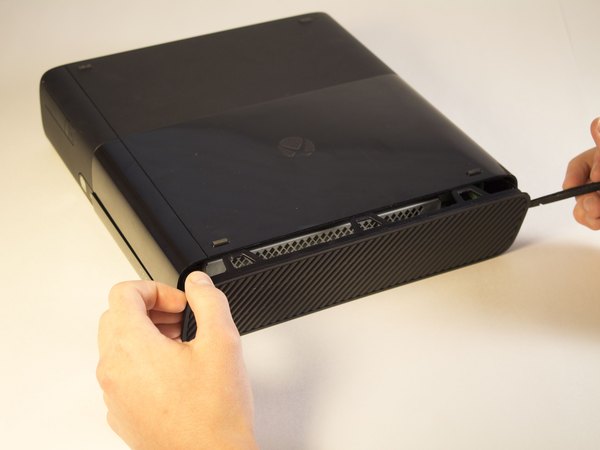

اسپاجر رو تو همون درزی که بین پنل مشبک و بدنه پایینی باز کردی، آروم به سمت جلو حرکت بده. هر از گاهی دوباره اسپاجر رو مثل اهرم به سمت پایین فشار بده تا گیره‌های پلاستیکی یکی‌یکی آزاد بشن. این کار یکم قلق داره ولی با حوصله انجامش بده.

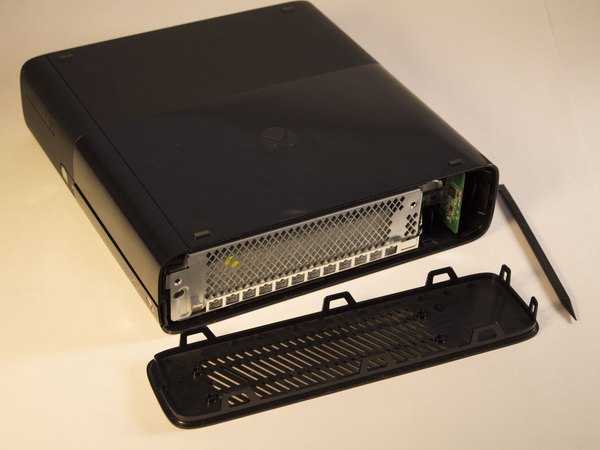

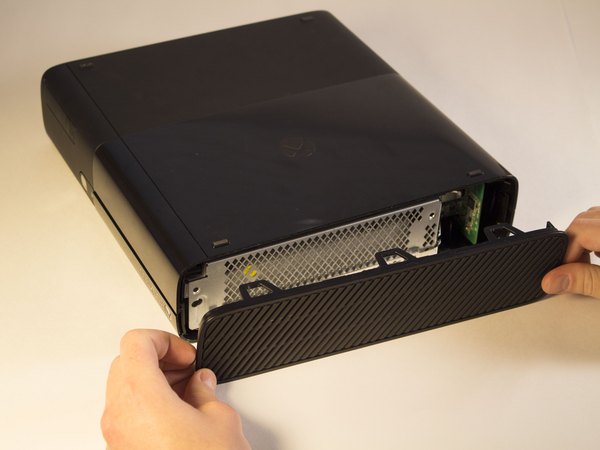

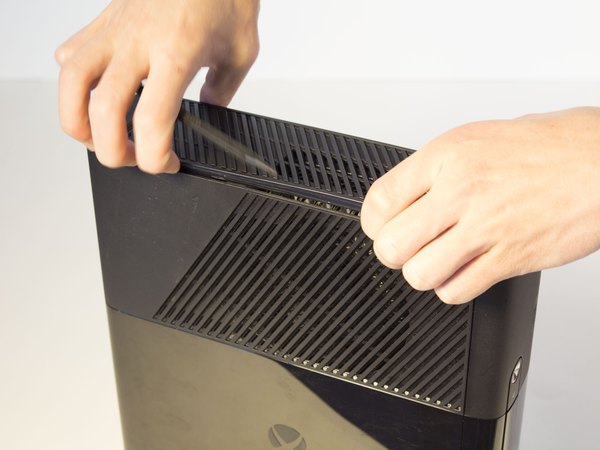

همین‌طور به حرکت دادن اسپاجر در امتداد لبه‌های پنل مشبک سمت چپ کنسول ادامه بده تا دور تا دورش شل بشه. وقتی همه گیره‌ها آزاد شدن، پنل بالایی رو با دست بگیر و کامل از روی دستگاه بردار.

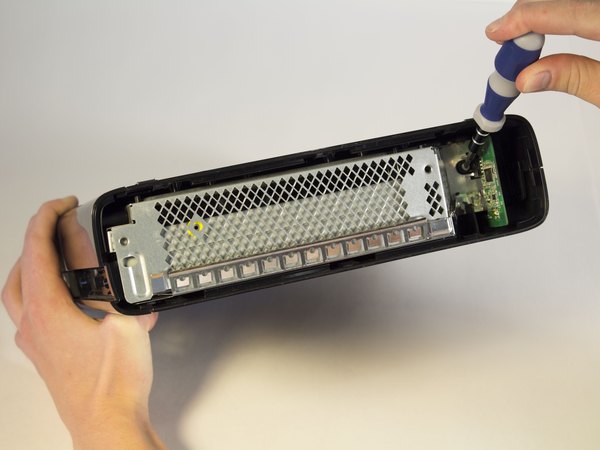

حالا که قاب باز شده، یه پیچ 11 میلی‌متری رو سمت چپ برد سبز رنگ Wi-Fi می‌بینی. پیچ‌گشتی Torx T9 رو بردار و این پیچ رو باز کن.

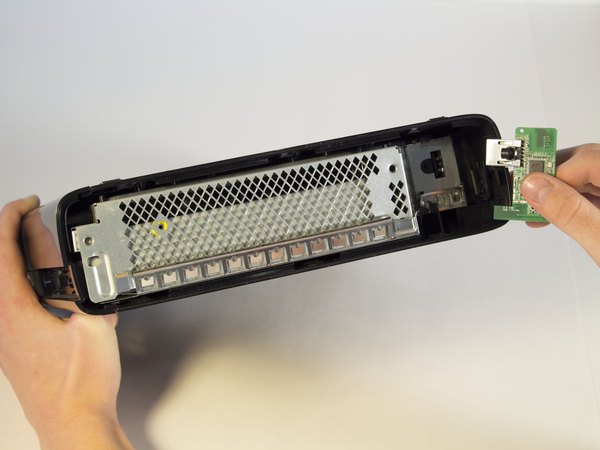

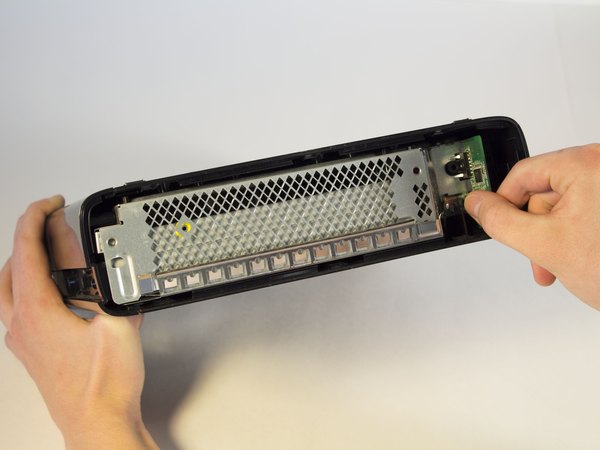

بعد از باز کردن پیچ، کارت سبز رنگ Wi-Fi رو محکم با انگشتات بگیر و مستقیم به سمت بیرون بکش تا از روی مادربرد کنسول جدا بشه.

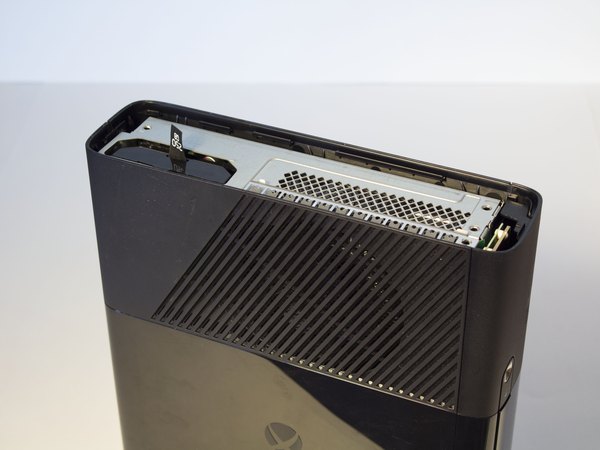

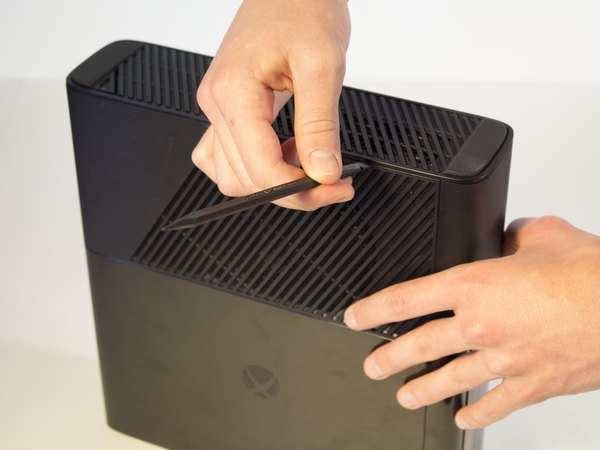

دوباره اسپاجر رو بردار و ببر سراغ شیار بین پنل مشبک سمت راست و بدنه بالایی کنسول. بهتره کار رو از قسمتی شروع کنی که از دریچه‌های تهویه دورتره تا پلاستیکش محکم‌تر باشه. دقیقا مثل طرف قبلی، اسپاجر رو اهرم کن و به سمت بالا فشار بیار تا لبه‌های این پنل هم کم‌کم فاصله بگیره.

اسپاجر رو تو طول این شیار بکش تا اتصال بین پنل مشبک و بدنه بالایی دستگاه کامل قطع بشه و گیره‌های این سمت هم در بیان.

همزمان که اسپاجر رو تو درز حرکت می‌دی، یکم بهش حرکت چپ و راست (تکان‌های ریز) بده تا صفحه پایینی راحت‌تر شل بشه. این کار رو برای تمام لبه‌های دور تا دور پنل پایینی تکرار کن تا هیچ گیره‌ای درگیر نمونه.

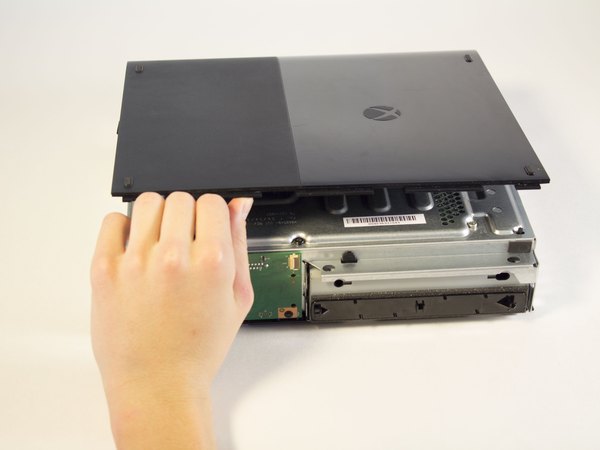

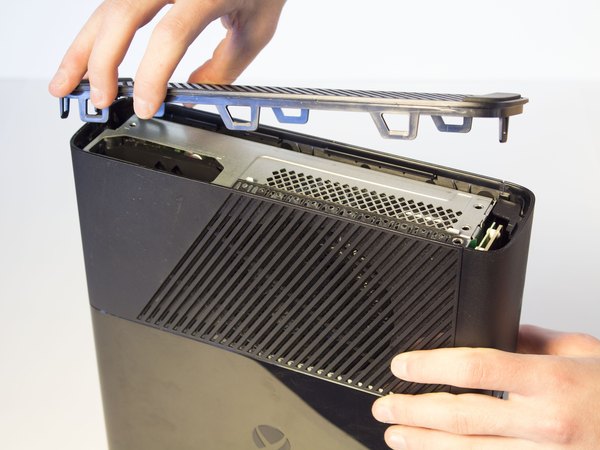

در نهایت، صفحه پایینی رو با دست بگیر و کامل از روی کنسول جدا کن.

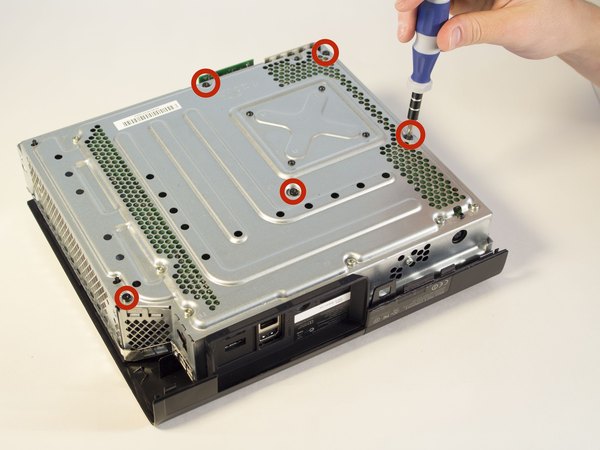

← حالا 5 تا پیچ بلند و مشکی 55 میلی‌متری رو می‌بینی که با لیبل‌های C2 تا C5 و همینطور C7 مشخص شدن. با پیچ‌گشتی Torx T9 این پیچ‌ها رو باز کن.

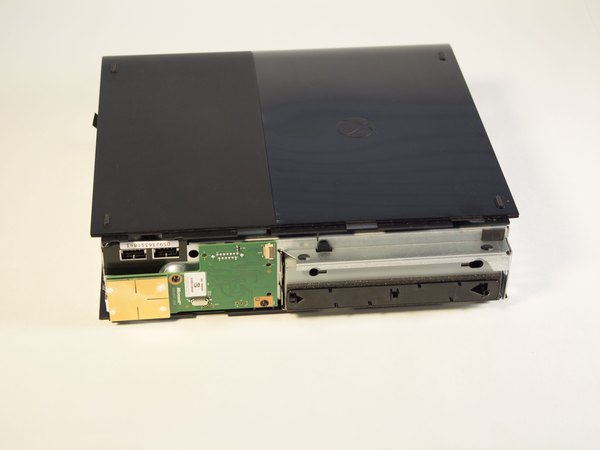

دستگاه رو با احتیاط برگردون. بخش فلزی که به روکش پلاستیکی وصل شده رو بگیر و بلند کن تا بدنه اصلی از قاب پلاستیکی جدا بشه.

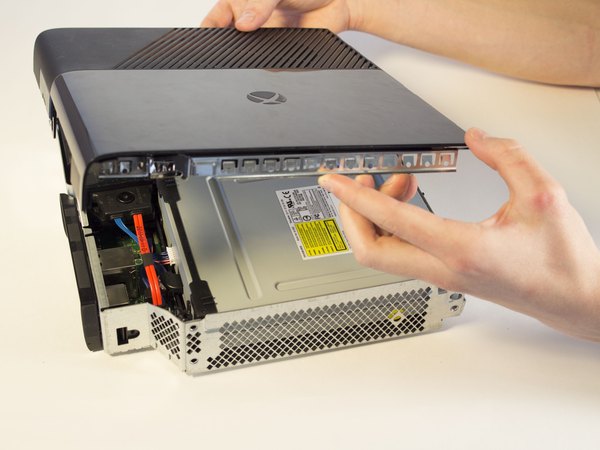

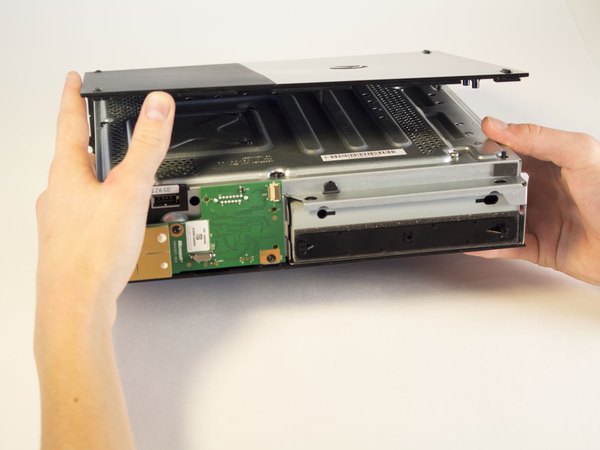

ایکس باکس رو جوری روی میز بذار که بدنه پایینی به سمت بالا باشه. برای اینکه مطمئن بشی طرف درست رو گذاشتی، باید بتونی پایه‌های لاستیکی رو ببینی. حالا قاب پایینی رو بگیر و با یه زاویه حدودا 45 درجه از روی هسته اصلی دستگاه (شاسی فلزی) بلند کن.

کنسول رو بچرخان تا بتونی پنل پشتی دستگاه رو به راحتی ببینی.

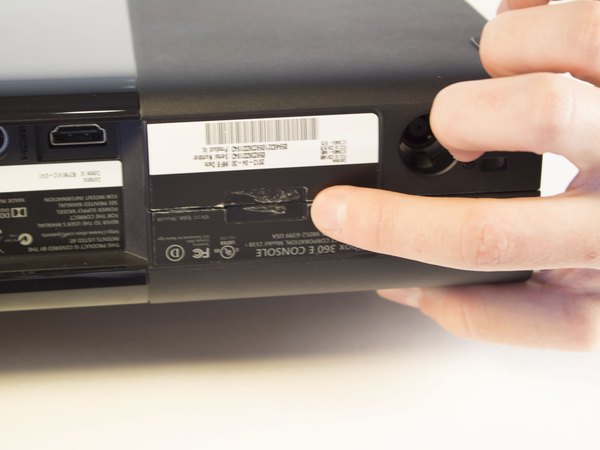

تو این مرحله باید برچسب گارانتی پشت دستگاه رو بکنی، که باعث باطل شدن گارانتی میشه (البته برای کنسولی مثل ایکس باکس 360 دیگه گارانتی معمولا اعتباری نداره).

برچسب رو از پشت کنسول جدا کن تا مزاحم باز کردن گیره‌های قاب نشه.

یادت باشه موقع بستن دوباره دستگاه، اصلا نیازی به این برچسب نداری.

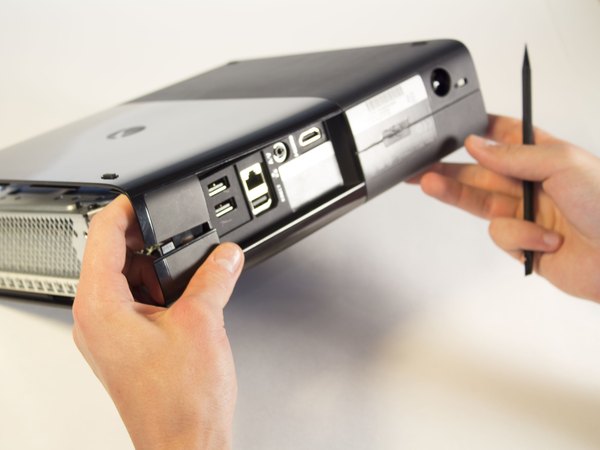

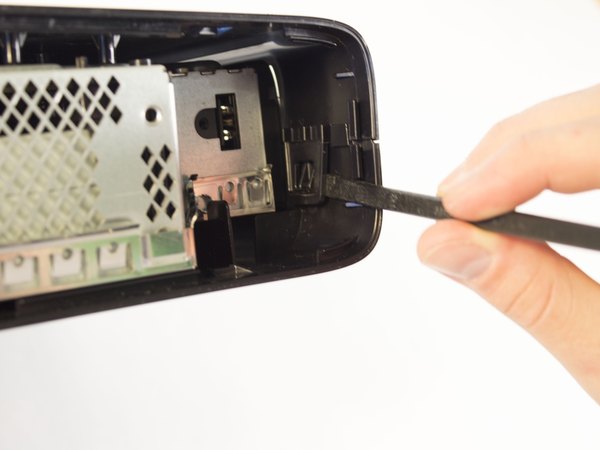

کنسول رو کمی به سمت چپ بچرخان تا خاری که دو بخش بدنه رو به هم وصل کرده پیدا کنی. نوک اسپاجر رو بذار زیر این خار و مثل یه ضامن به سمت بالا فشارش بده. بعد برو سراغ سمت دیگه و گیره دوم رو هم به همین روش آزاد کن.

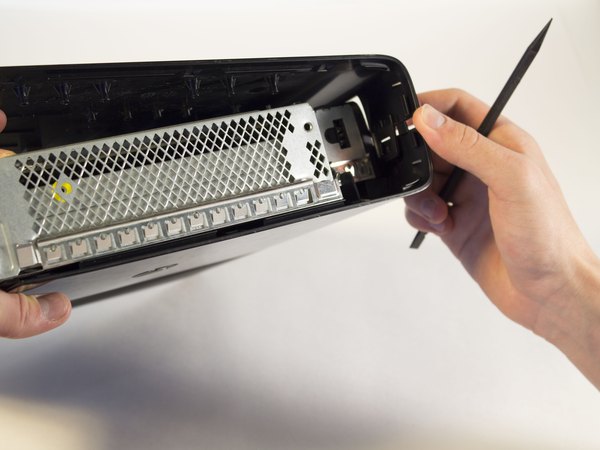

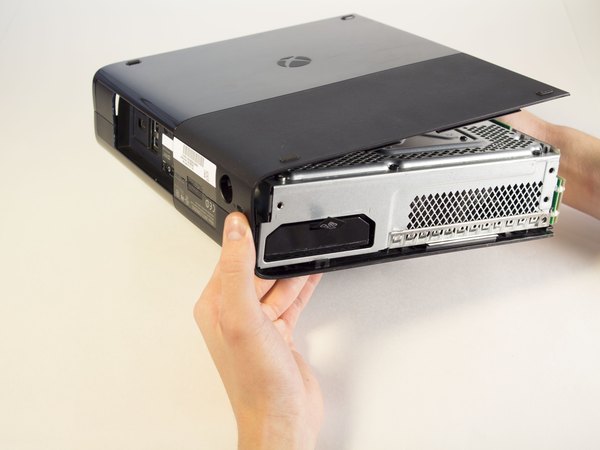

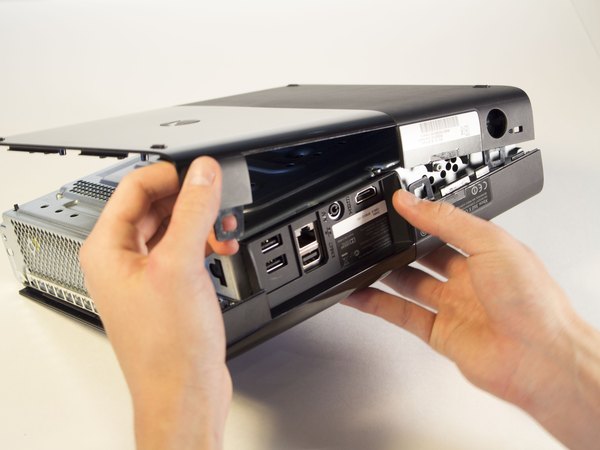

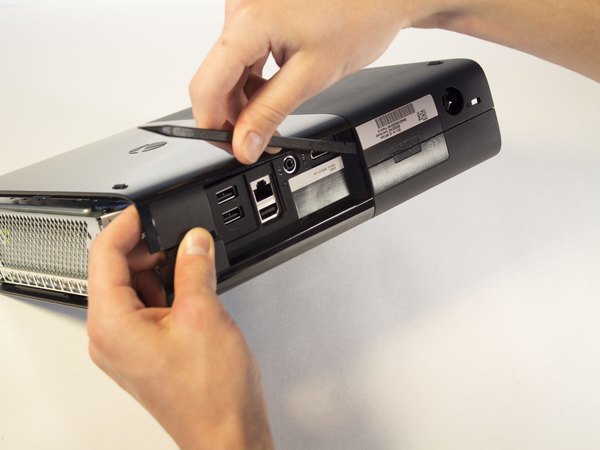

اسپاجر رو تو شیار عمودی پشت دستگاه فرو کن و به سمت پایین بکش تا آخرین خار هم دربیاد. بعد از این کار، قاب پایینی خیلی راحت به صورت کشویی خارج میشه.

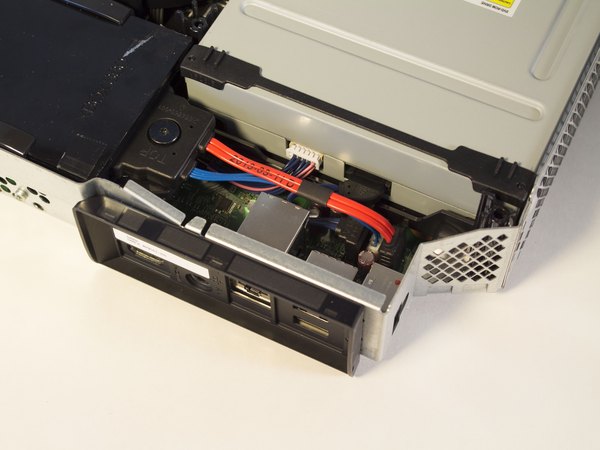

خب حالا رسیدیم به خود درایو نوری! با انگشتات کابل فلت آبی رنگی که به پشت CD drive وصل شده رو بگیر و با احتیاط جداش کن.

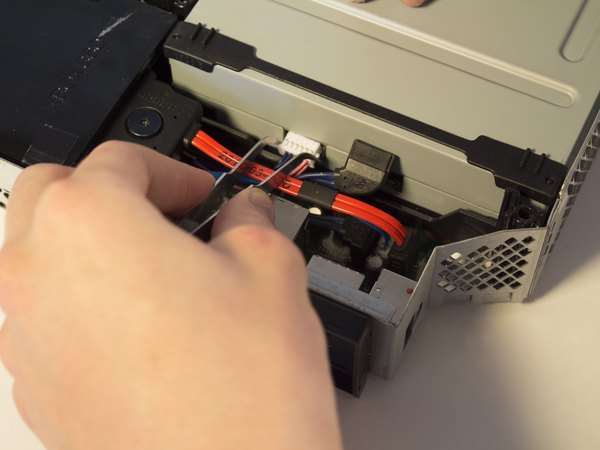

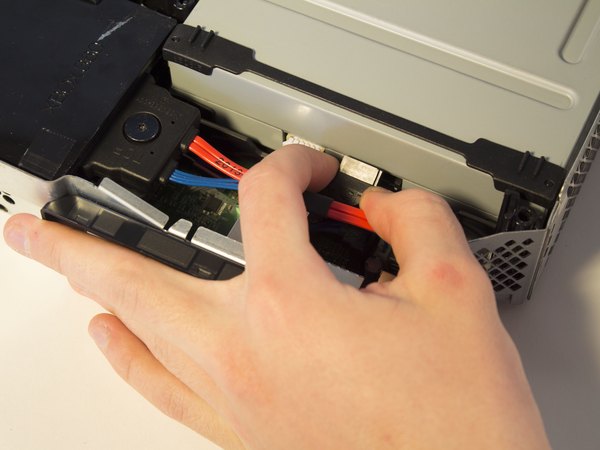

برای جدا کردن کابل‌های تغذیه (سیم‌های آبی و صورتی)، بهتره از یه پنس استفاده کنی تا سیم‌ها از تو سوکت کنده نشن. سوکت رو با پنس بگیر و بیرون بکش.

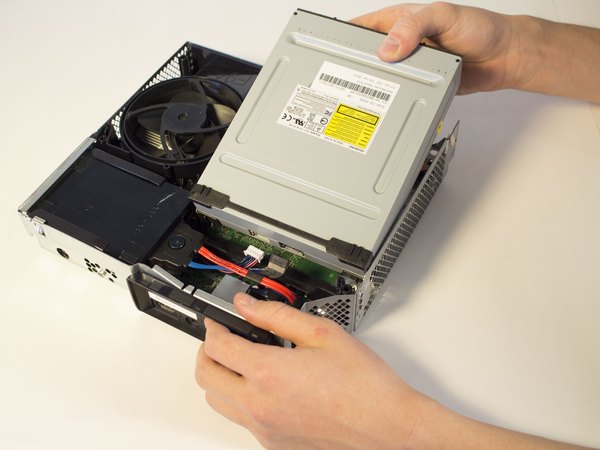

حالا که همه اتصالات قطع شده، قسمت جلویی درایو نوری رو کمی بلند کن و کل ماژول درایو رو از تو شاسی فلزی بیار بیرون.

خسته نباشی! کار باز کردن درایو نوری با موفقیت تموم شد. حالا کافیه درایو جدید رو سر جاش بذاری و مراحلی که با هم رفتیم رو از آخر به اول انجام بدی تا کنسول دوباره بسته بشه.

یادت نره بعد از اینکه دستگاهت رو راه انداختی، نظرت رو تو بخش کامنت‌ها بنویسی تا بچه‌های آیسی‌مدار هم از تجربه‌ات استفاده کنن. موفق باشی!
