آموزش تعویض مادربرد ایکس باکس 360 اس

کنسول رو جوری روی میز بذار که قسمت پایینی دستگاه به سمتت باشه.

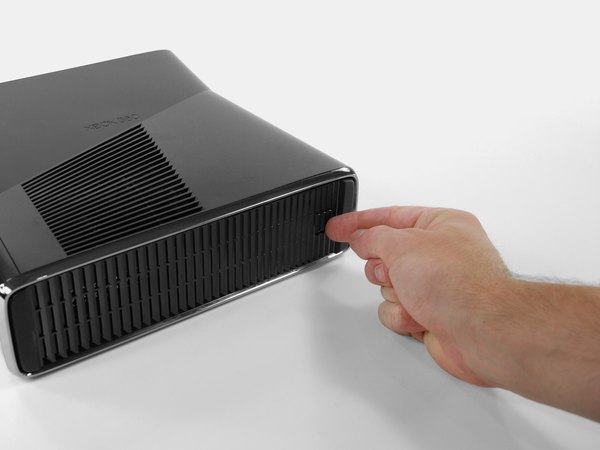

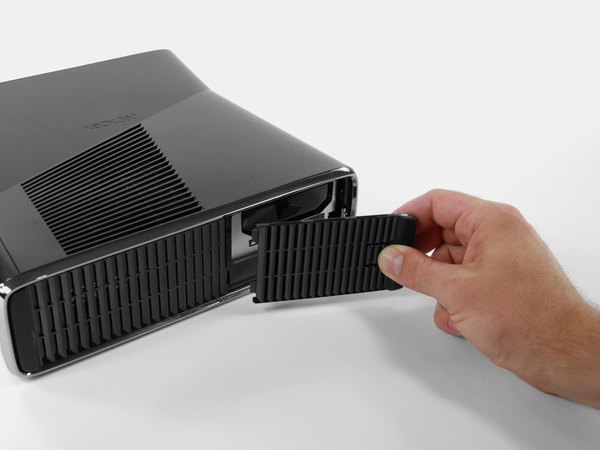

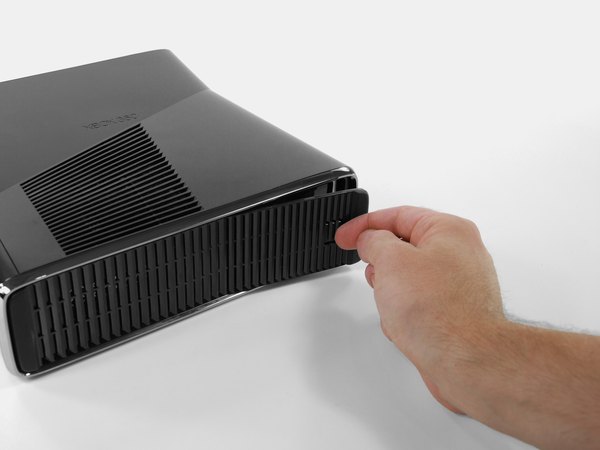

ضامنی که کاور هارد دیسک رو سر جاش نگه داشته رو به سمت چپ فشار بده. همزمان کاور هارد رو به سمت بیرون بکش تا از بدنه کنسول جدا بشه.

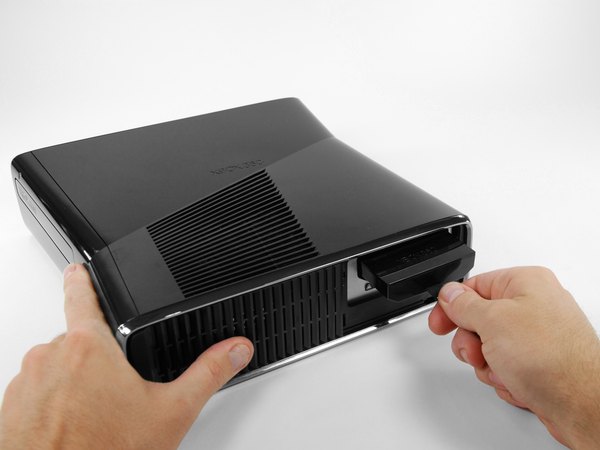

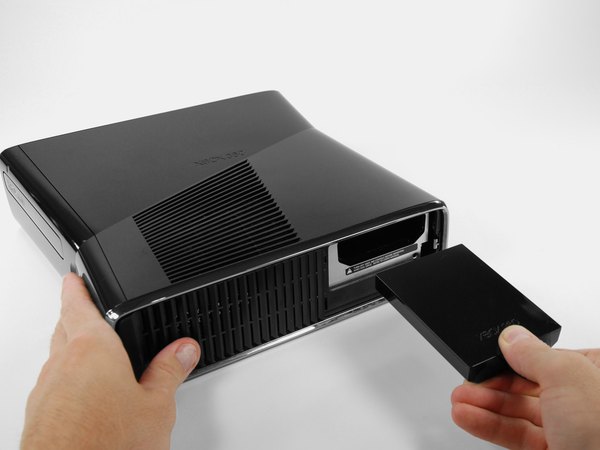

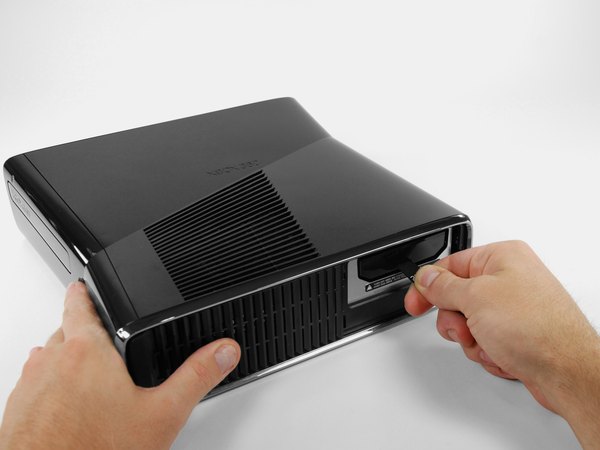

روی هارد یه زبونه پارچه‌ای هست که ظرفیتش (مثلا 250 GB) روش نوشته شده. این زبونه رو محکم با انگشتات بگیر. هارد رو خیلی صاف و مستقیم از داخل کنسول بکش بیرون.

این زبونه پارچه‌ای به یه مکانیزم قفل داخل محفظه هارد وصله. برای همین برای بیرون کشیدنش باید یه کم زور بزنی، پس نگران نباش و محکم بکش.

تو مراحل بعدی قراره دریچه تهویه پایینی رو باز کنیم.

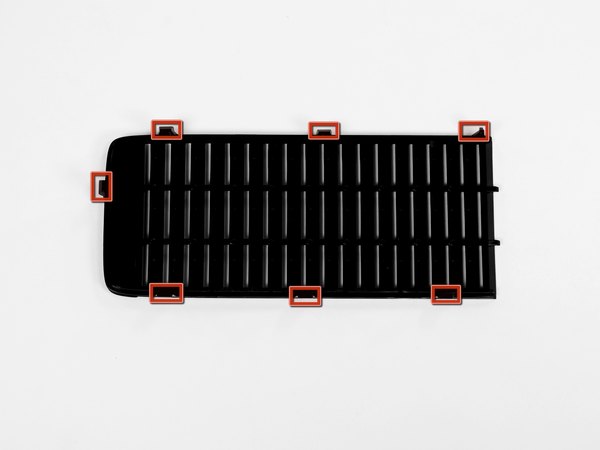

← این دریچه با هفت تا گیره پلاستیکی که جاشون تو تصویر مشخص شده، به پنل پایینی وصله.

دستگاه رو طوری قرار بده که پورت هارد رو به بالا باشه و پنل جلویی دستگاه سمت چپ قرار بگیره.

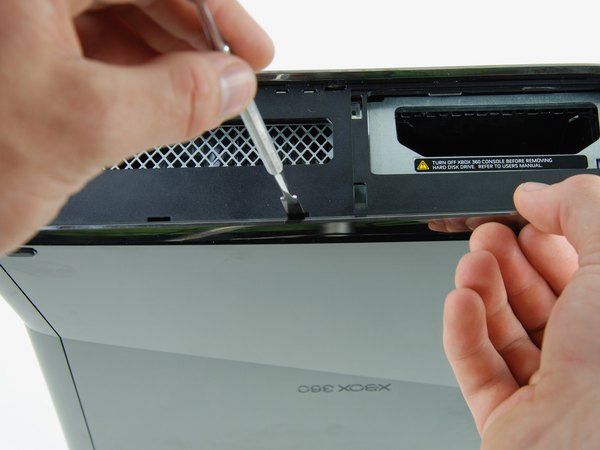

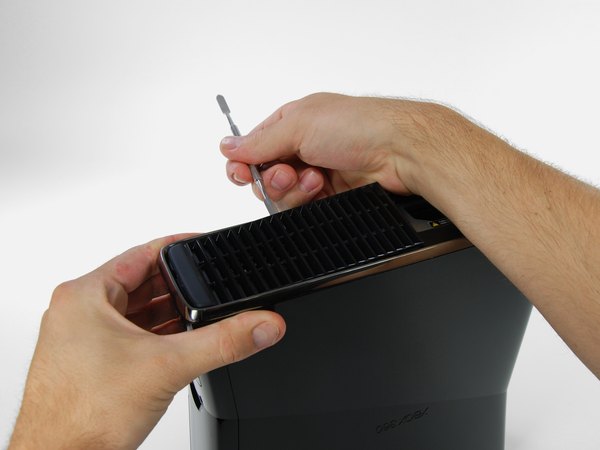

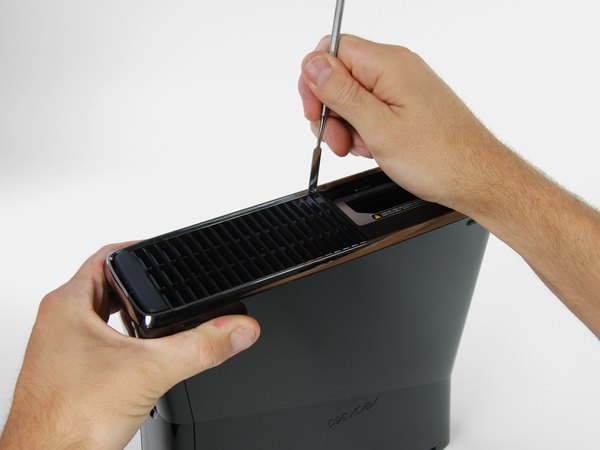

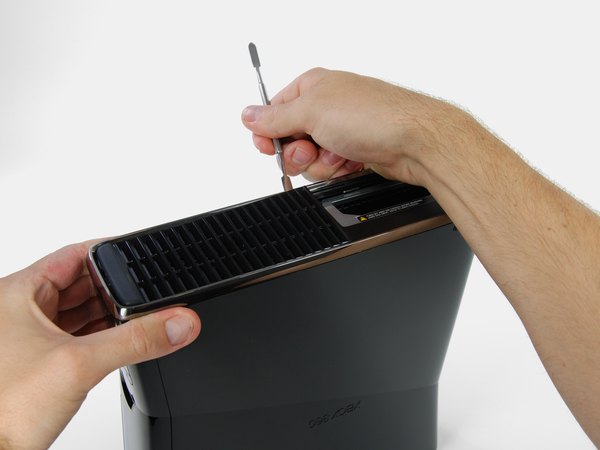

نوک یه اسپاجر فلزی رو بفرست بین دریچه مشکی و لبه نقره‌ای رنگ قاب، دقیقا تو گوشه راست و عقب دریچه. اسپاجر رو مثل اهرم به سمت بیرون کج کن تا دریچه از قاب اصلی فاصله بگیره و بالا بیاد.

حواست باشه اسپاجر رو اون‌قدری بچرخونی که گیره‌ها کامل از لبه نقره‌ای بالا بیان و دوباره گیر نکنن.

با همون روشی که تو مرحله قبل یاد گرفتی، دو تا گیره باقی‌مونده روی لبه سمت راست رو هم آزاد کن.

الان باید تمام گیره‌های سمت راست و جلویی باز شده باشن. اگه وسط کار چند تا گیره دیگه هم خودبه‌خود رها شدن، کاملا طبیعیه.

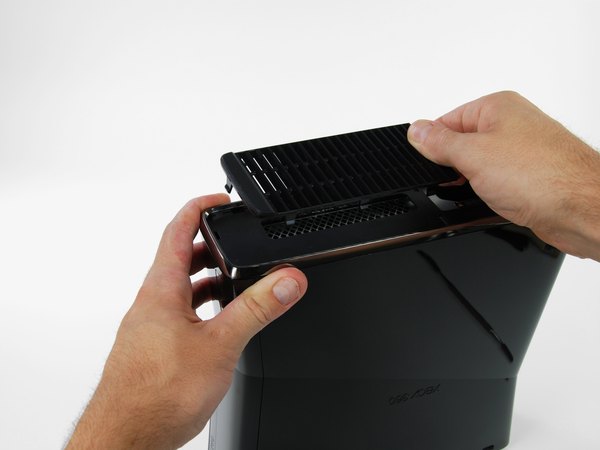

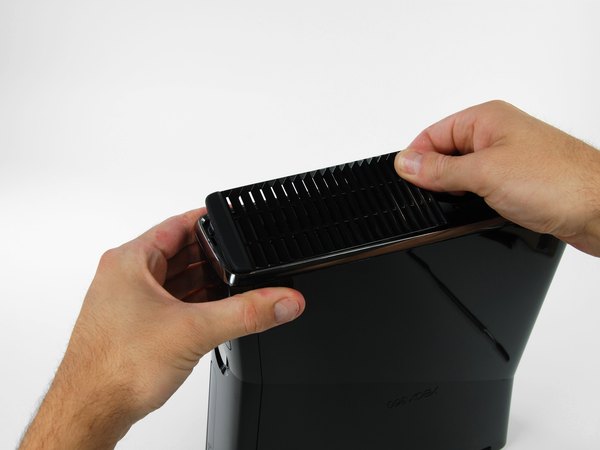

حالا خیلی راحت دریچه تهویه رو با دست بگیر و از روی حاشیه بدنه بلندش کن.

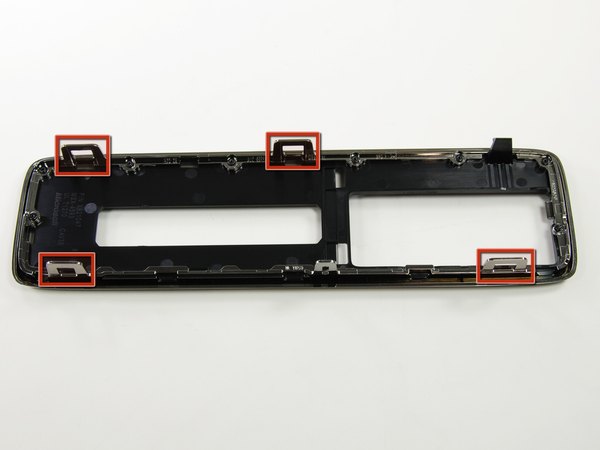

الان نوبت باز کردن حاشیه پایینی قاب هست. این قطعه با چهار تا گیره به بدنه متصله.

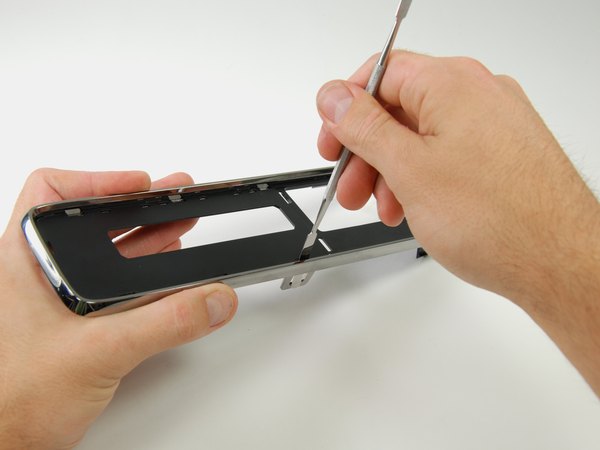

برای باز کردن گیره‌هایی که قرمز رنگ شدن، باید نوک اسپاجر فلزی رو ببری زیر لبه پایینی گیره و بعد با یه اهرم کردن ساده به سمت بیرون، آزادشون کنی.

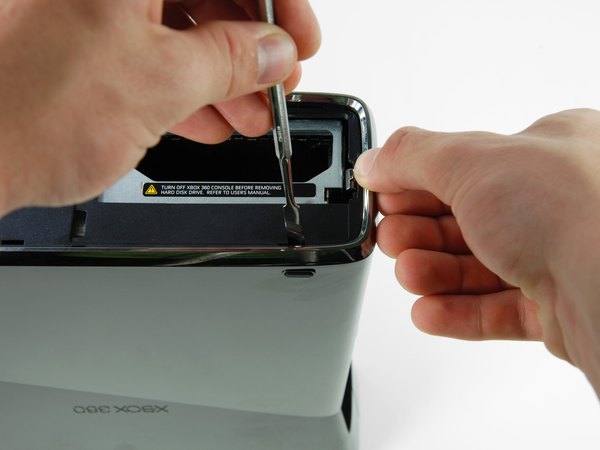

اسپاجر فلزی رو بکن تو شکافی که نزدیک گوشه چپ و عقب حاشیه قاب قرار داره. با یه دستت حاشیه قاب رو به سمت بالا بکش و با دست دیگه اسپاجر رو اهرم کن.

وقتی گیره رها بشه، صدای "تق" رو به وضوح می‌شنوی.

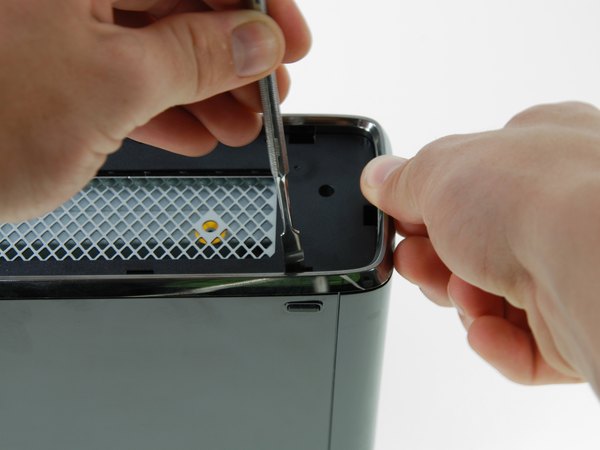

اسپاجر رو بفرست تو شکاف وسطی سمت چپ و اونو بین گیره و قاب چپ جا بده. قاب رو بکش بالا و همزمان اسپاجر رو اهرم کن تا این گیره هم باز بشه. دقیقا همین حرکت رو برای گیره جلویی روی لبه سمت چپ هم پیاده کن.

با این کار، کل سمت چپ حاشیه پایینی باید آزاد شده باشه.

کنسول رو بچرخون تا پنل جلویی سمت راستت باشه و قاب راست روبروت قرار بگیره.

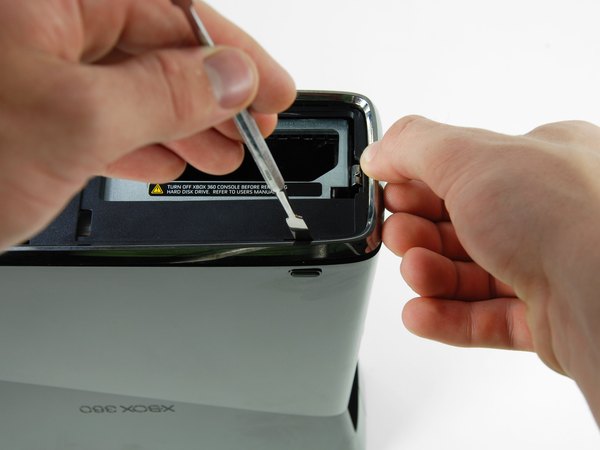

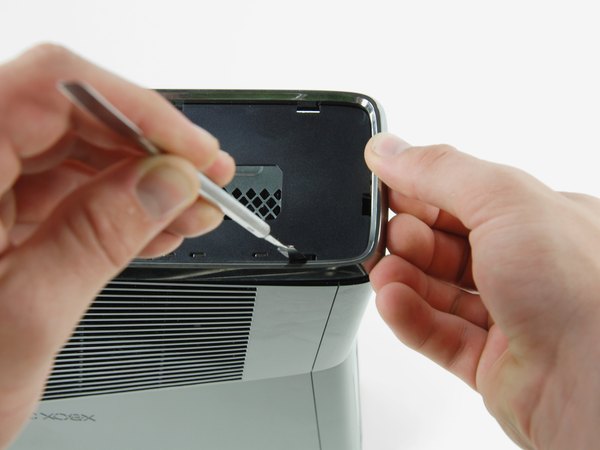

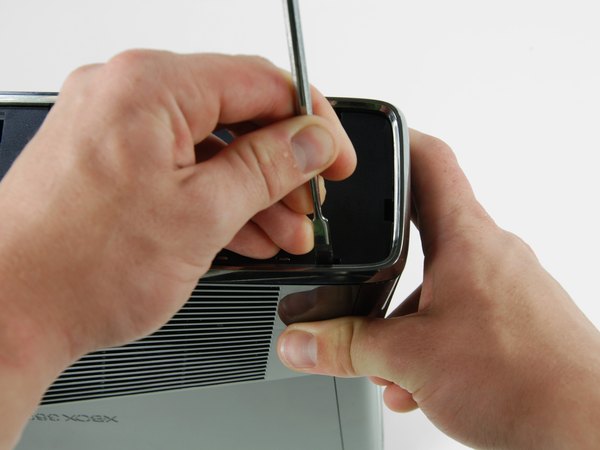

اسپاجر رو ببر تو عقب‌ترین شکاف لبه راست حاشیه قاب. برای جا انداختنش پشت گیره، باید اسپاجر رو به پایین فشار بدی و نوکش رو به قاب راست تکیه بدی. همزمان که گیره رو آزاد می‌کنی، قاب رو به سمت بالا بکش.

این گیره یه کم بدقلقه و برای درست جا زدن اسپاجر باید زور بیشتری بزنی.

این گیره هیچ شکافی روی قاب برای راهنمایی نداره. برای پیدا کردنش باید زیر حاشیه قاب رو نگاه کنی، دقیقا نزدیک شیار هارد دیسک.

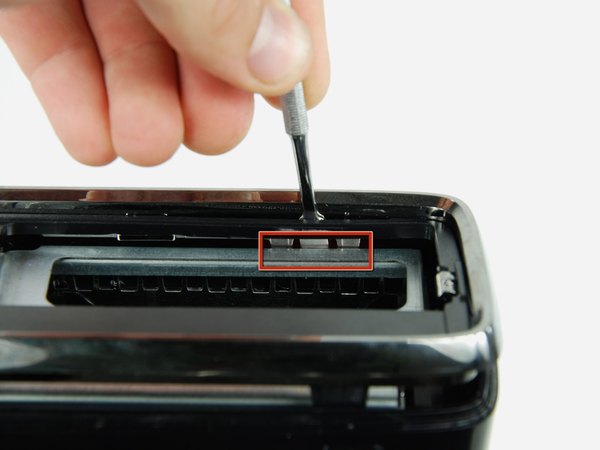

اسپاجر رو بین لبه نقره‌ای و قاب پایینی، درست بالای همون گیره‌ای که تو عکس می‌بینی فرو کن. همون‌طور که قاب رو بالا می‌کشی، گیره رو با اهرم کردن رها کن.

این گیره از بقیه کوچیک‌تره و نباید مثل قبلی‌ها از بالا بهش فشار بیاری.

لبه سمت چپ قاب رو اون‌قدری بلند کن که فضای دست کافی داشته باشی. اسپاجر فلزی رو ببر پشت لبه چپ آخرین گیره و اونو به سمت مخالف قاب راست فشار بده تا باز بشه.

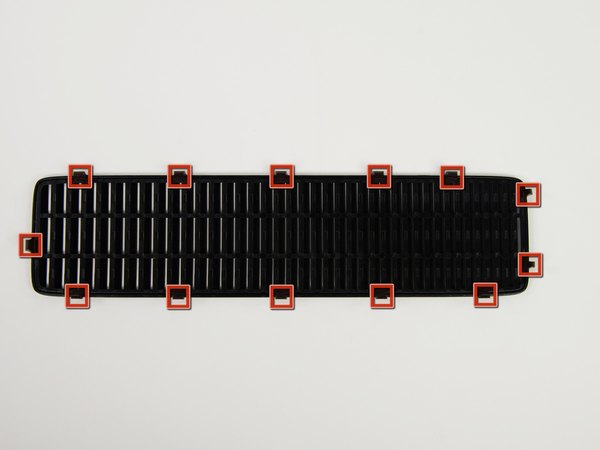

تو این مرحله می‌ریم سراغ دریچه تهویه بالایی. این بخش با 13 تا گیره به پنل بالایی وصل شده که تو تصویر مشخصن.

خیلی مراقب باش که موقع برداشتن این دریچه، گیره‌های ظریف پلاستیکیش نشکنن.

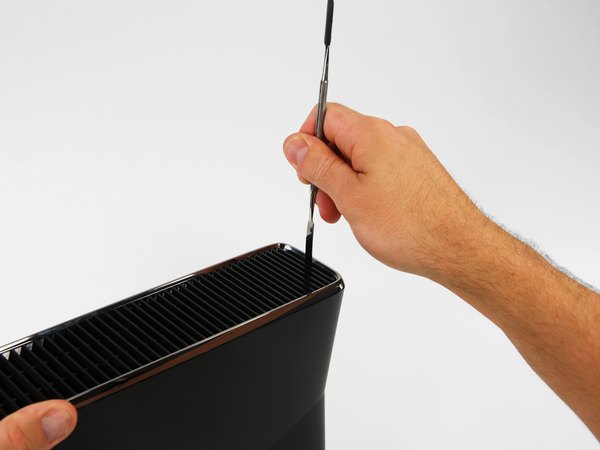

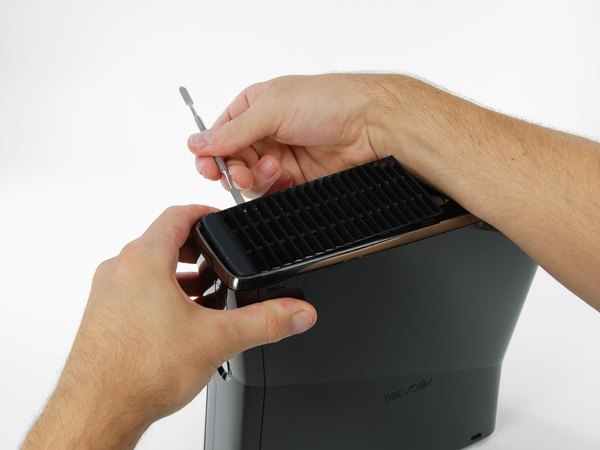

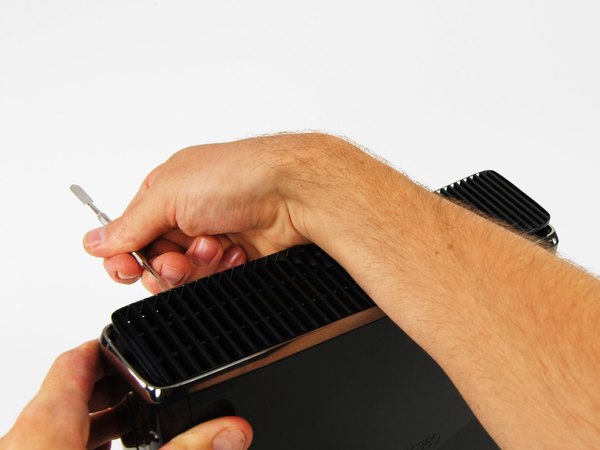

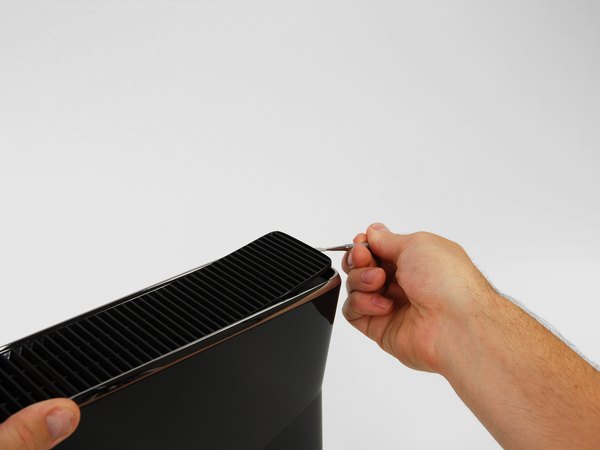

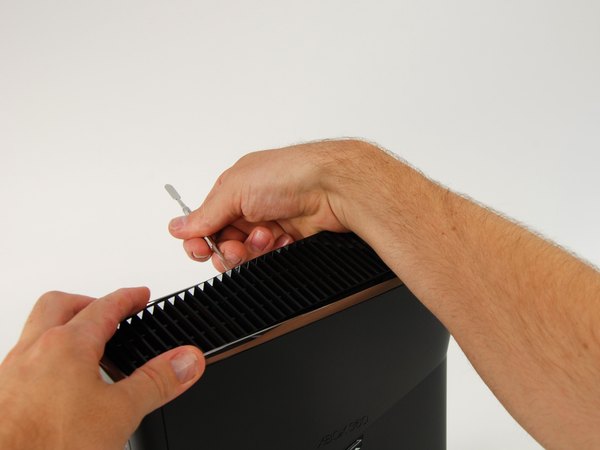

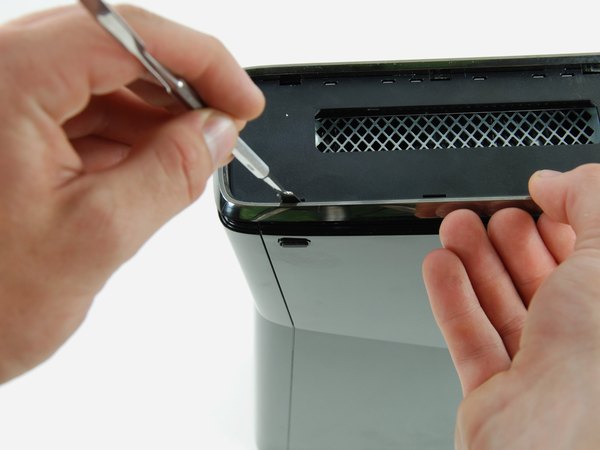

دستگاه رو جوری بذار که نوشته XBOX 360 روی بدنه خوانا باشه و پنل جلویی سمت چپ قرار بگیره. اسپاجر فلزی رو بکن تو شکاف بین دریچه و حاشیه بالایی قاب، دقیقا نزدیک قسمت پشتی کنسول. اسپاجر رو به سمت بیرون اهرم کن تا لبه دریچه بیاد بالا و دو تا گیره اول باز بشن.

یادت نره اسپاجر رو تا جایی بچرخونی که گیره‌ها کامل از لبه نقره‌ای بالا بیان.

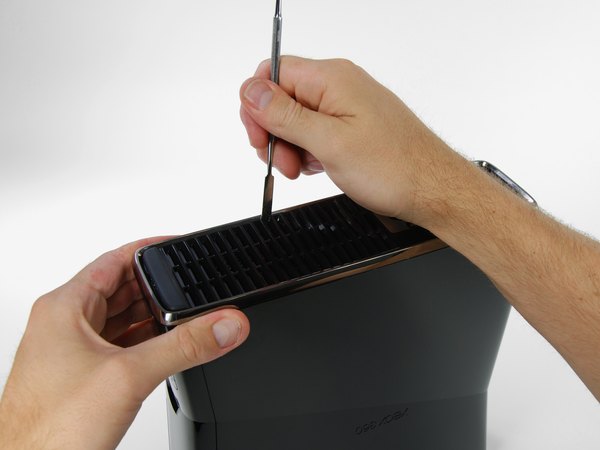

حالا اسپاجر رو ببر سمت چپ و بین دریچه و حاشیه قاب بالایی فرو کن. مثل قبل اهرم کن تا سمت چپ دریچه هم از قاب شل بشه. همین کار رو در طول لبه سمت چپ ادامه بده تا همه گیره‌های این بخش آزاد بشن.

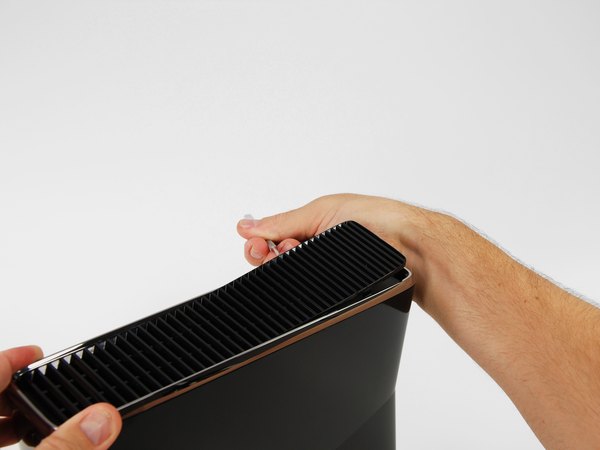

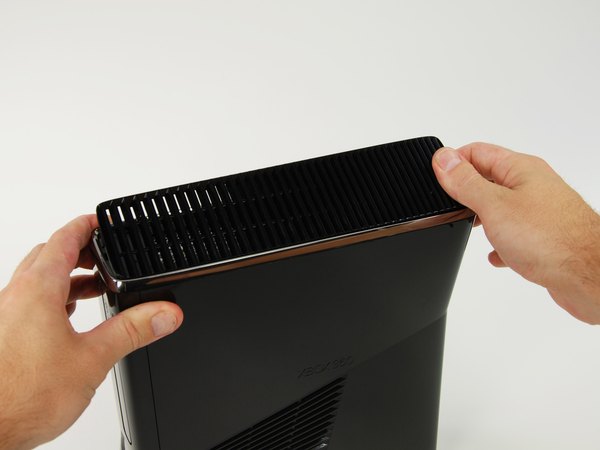

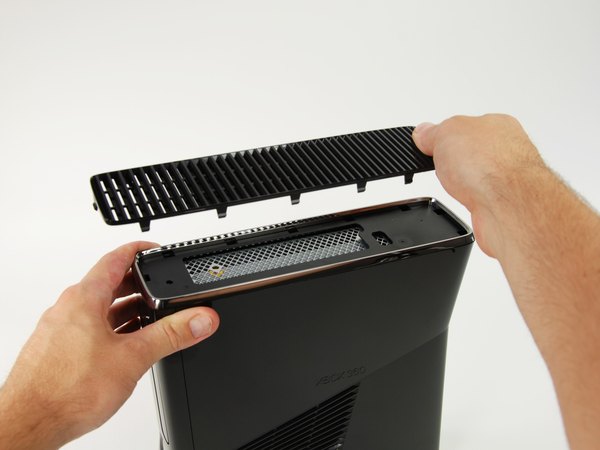

سمت چپ دریچه رو با دست بگیر و کمی بالا بکش تا گیره‌های درگیر روی لبه سمت راست هم در بیان. دریچه رو کامل بردار و بذار کنار.

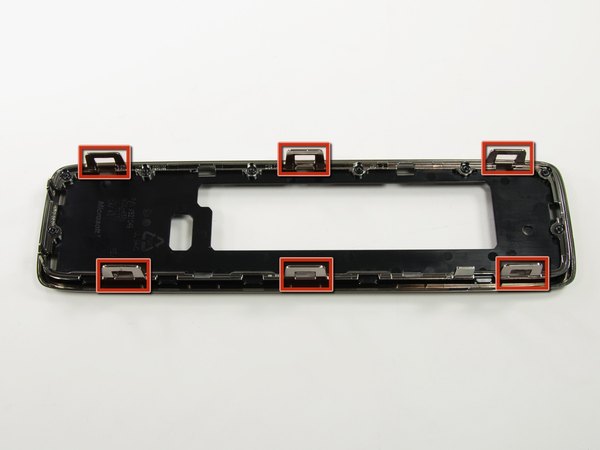

← حالا باید 6 تا گیره‌ای که روی حاشیه بالایی قرار دارن و قرمز شدن رو آزاد کنیم.

روش کار همون قبلیه؛ اسپاجر رو می‌بری زیر لبه پایینی گیره و با یه حرکت اهرمی به سمت بیرون بازش می‌کنی.

کنسول رو بچرخون تا قاب چپ روبروت باشه و پنل جلویی سمت راست.

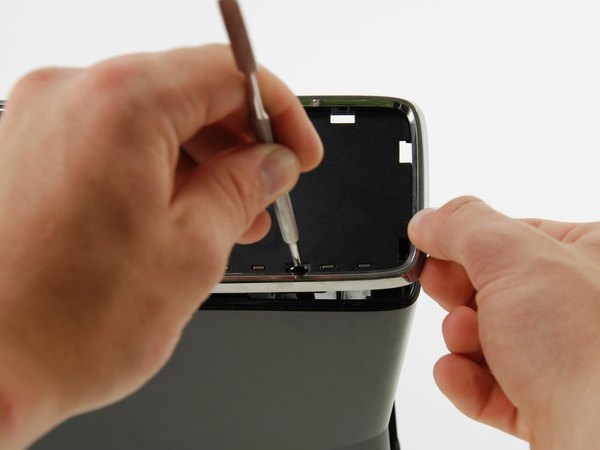

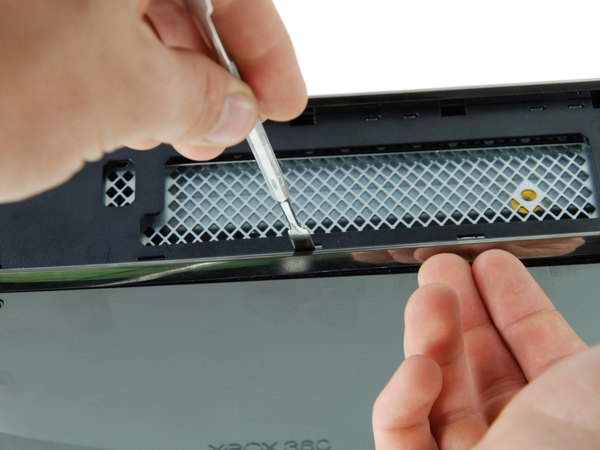

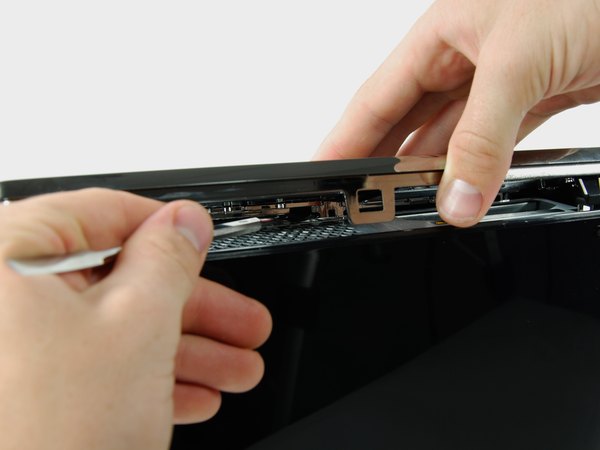

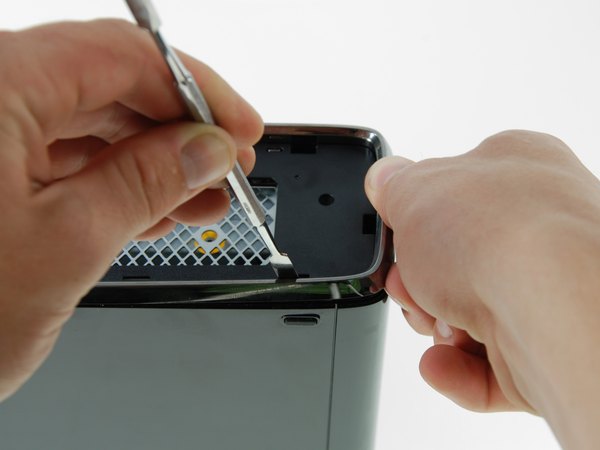

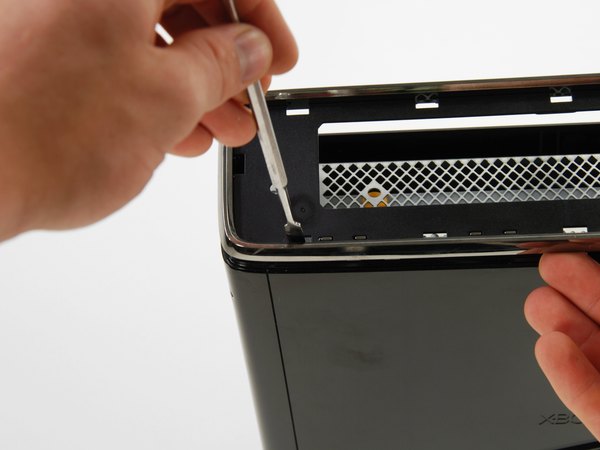

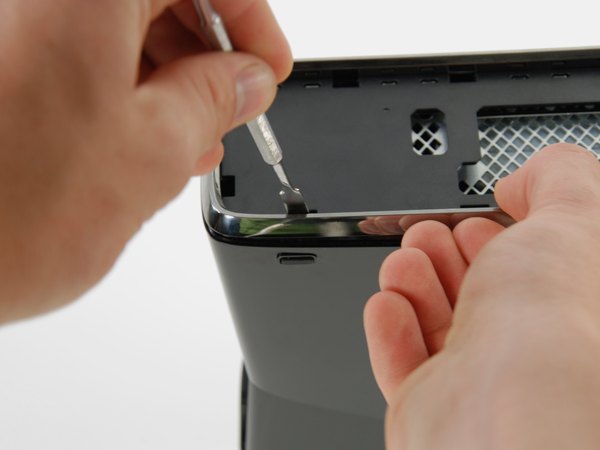

اسپاجر رو از جلویی‌ترین شکاف لبه چپ حاشیه قاب بفرست زیر گیره. همزمان که اسپاجر رو اهرم می‌کنی، حاشیه بالایی رو بکش بالا.

شنیدن صدای "تق" نشونه اینه که گیره با موفقیت آزاد شده.

با همون روشی که الان انجام دادی، دو تا گیره باقی‌مونده روی لبه سمت چپ حاشیه رو هم باز کن.

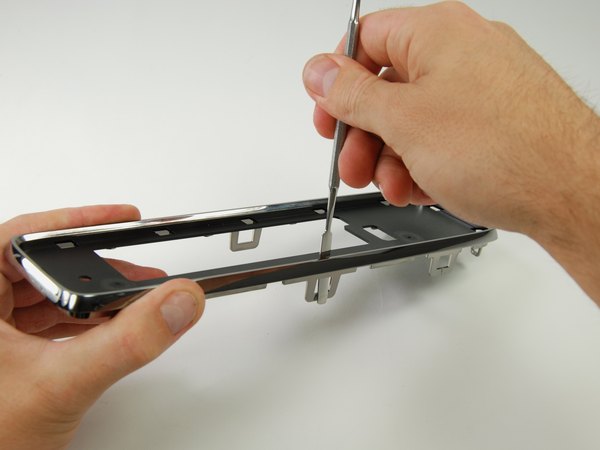

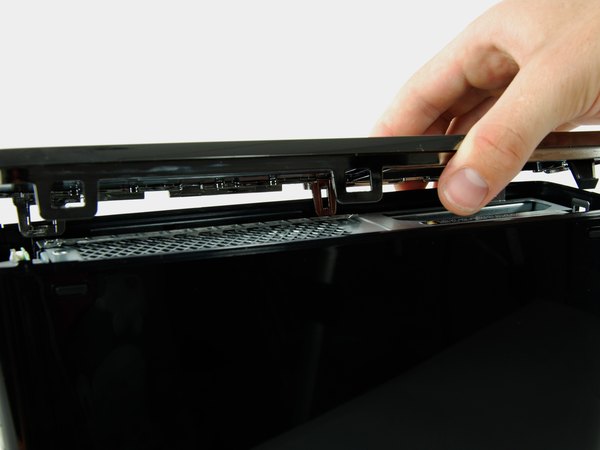

با دو دستت کل پنل بالایی رو بگیر و لبه سمت چپش رو اون‌قدری بلند کن که گیره‌ها روی قاب بشینن و دوباره چفت نشن.

اگه دیدی گیره‌ای دوباره بسته شده، با اسپاجر بازش کن.

پنل بالایی هنوز کامل جدا نمیشه، زوری نکشش.

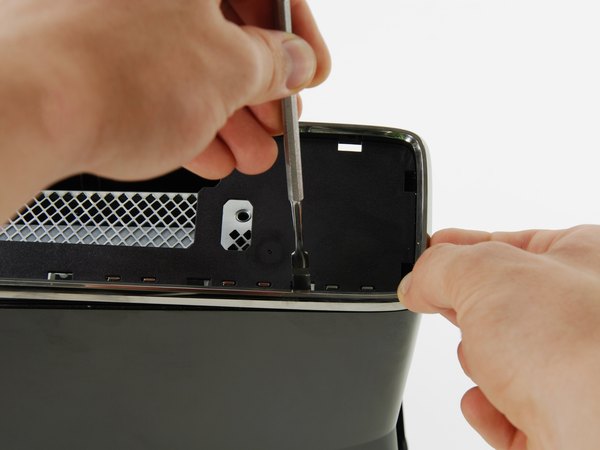

کنسول رو بچرخون تا پشتش سمت راستت باشه و قاب راست روبروت. اسپاجر رو بفرست تو شکاف عقبی لبه راست حاشیه قاب و پشت گیره قرارش بده. قاب رو با انگشتات بالا بکش و اسپاجر رو اهرم کن تا این گیره هم باز بشه.

با همون تکنیک، گیره‌های وسطی و جلویی لبه راست رو هم یکی‌یکی رها کن.

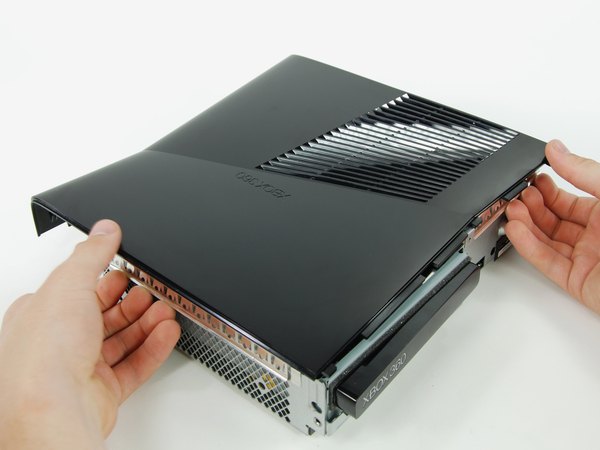

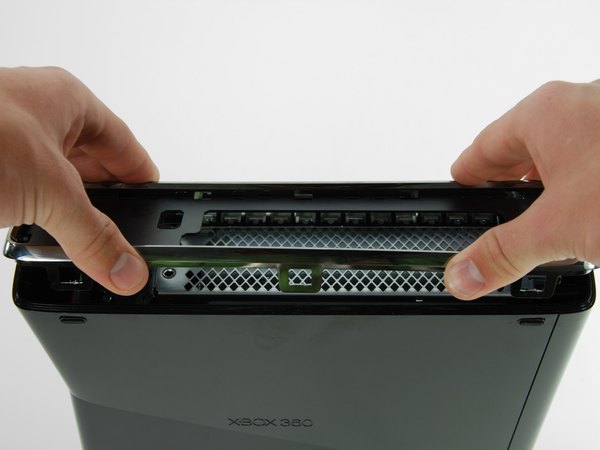

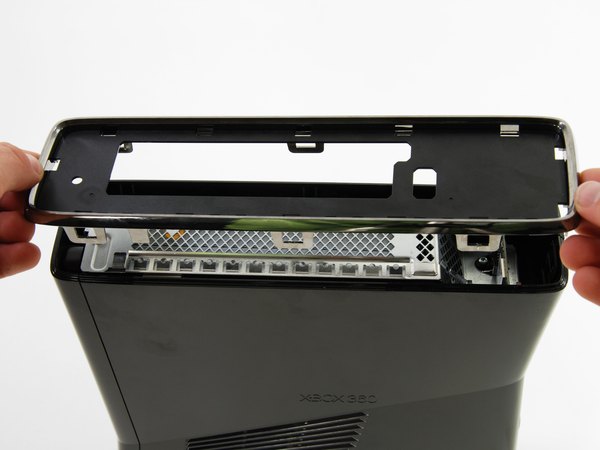

حالا که همه گیره‌ها آزاد شدن، کل پنل بالایی رو بلند کن و از دستگاه جدا کن.

بازم اگه جایی گیر بود، یه نگاه بنداز شاید یه گیره دوباره چفت شده باشه که باید دوباره با اسپاجر بازش کنی.

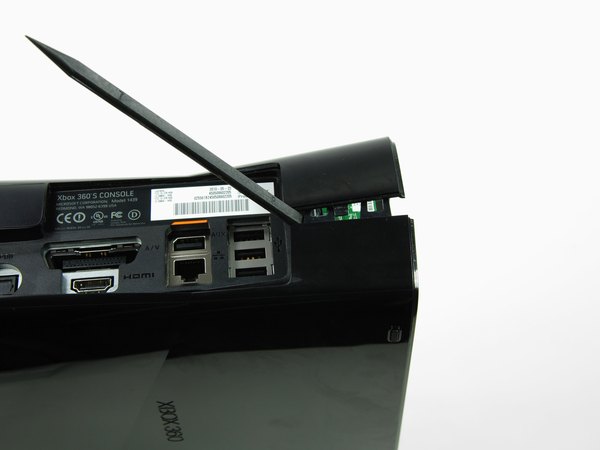

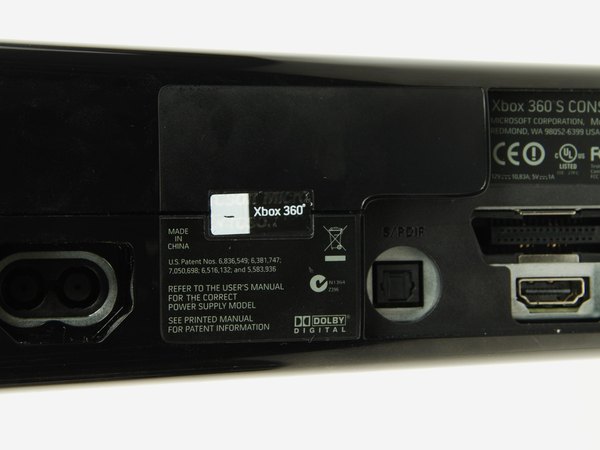

برای باز کردن بیشتر دستگاه مجبوری برچسب گارانتی روی قاب رو پاره کنی. با این کار گارانتی قطعات داخلی (اگه مونده باشه) به طور کامل باطل میشه.

دستگاه رو به حالت عادی و رو به بالا بذار جوری که پنل جلویی سمتت باشه.

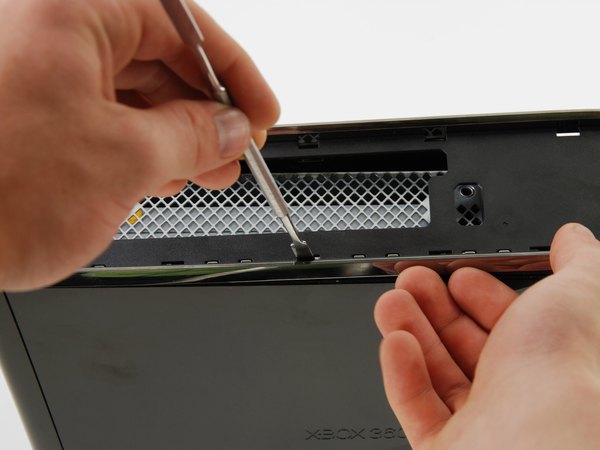

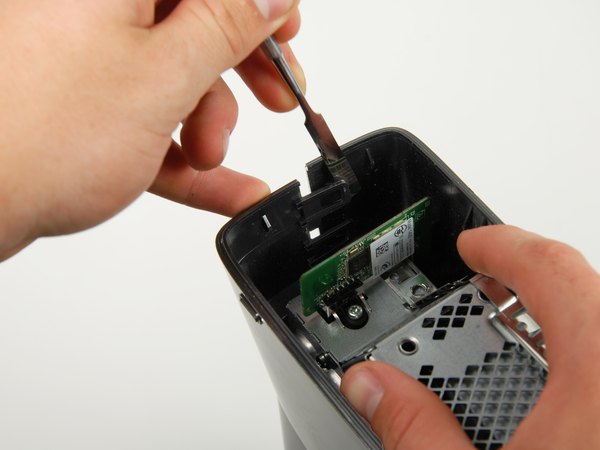

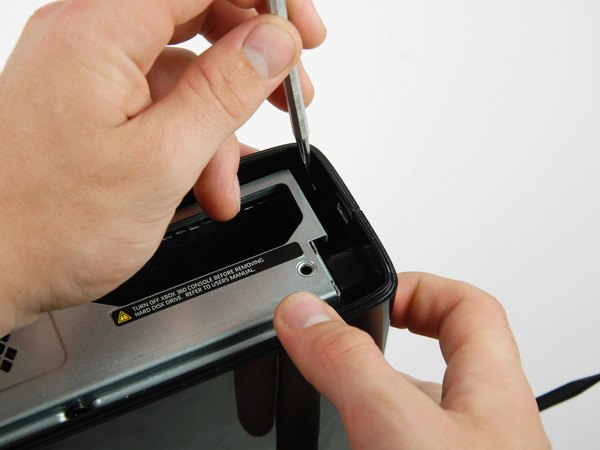

روی لبه بالایی، دقیقا پشت کارت وای‌فای، دو تا گیره هست که قاب‌های چپ و راست رو به هم وصل کرده. با یه دست قاب‌ها رو از هم دور کن و با دست دیگه اسپاجر فلزی رو بنداز زیر گیره‌ها تا آزاد بشن.

قاب‌ها رو همچنان از هم فاصله بده تا گیره‌هایی که باز کردی برنگردن سر جاشون.

یه اسپاجر رو بذار لای درز دو تا قاب تا فاصله‌شون حفظ بشه و بتونی بری سراغ بقیه گیره‌ها.

کنسول رو بچرخون تا پنل جلویی سمت چپ باشه و قاب چپ روبروت قرار بگیره.

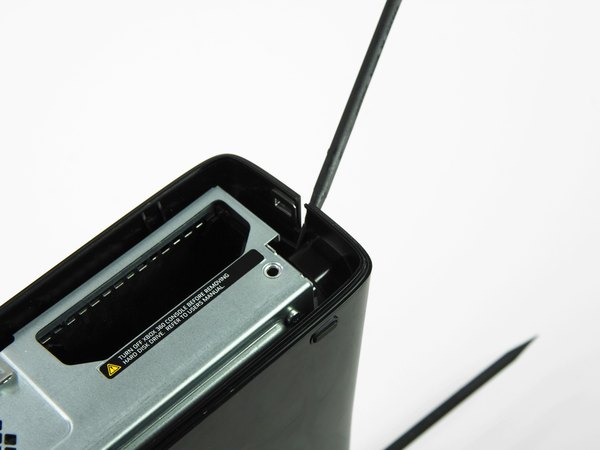

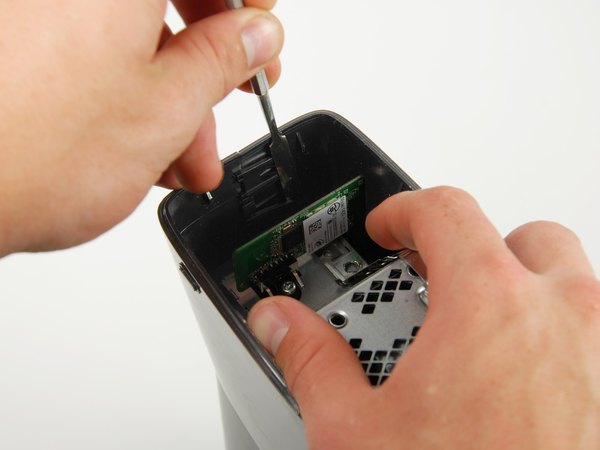

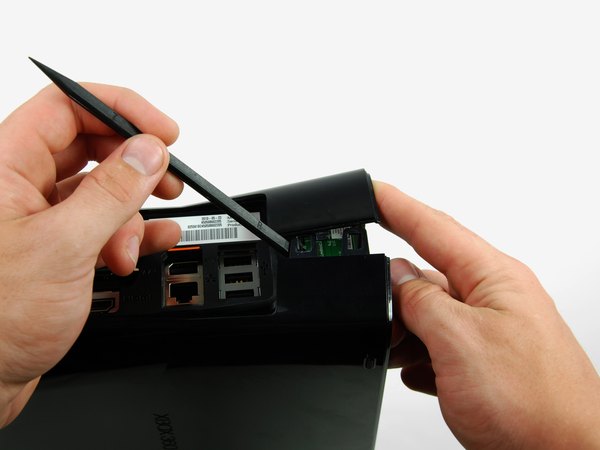

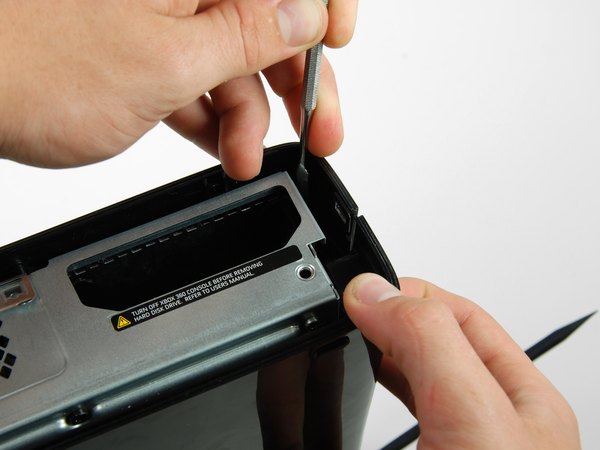

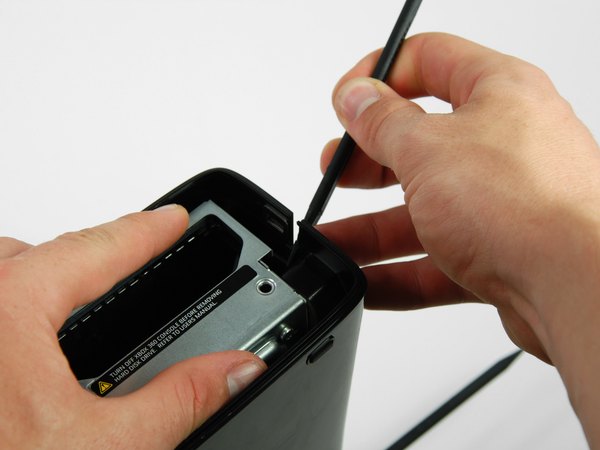

قاب‌ها رو با دست از هم باز نگه دار و گیره‌ای که دقیقا کنار محفظه هارد قرار داره رو آزاد کن.

بازم نذار قاب‌ها به هم نزدیک بشن تا زحماتت هدر نره.

یه اسپاجر دیگه رو بردار و دقیقا زیر همون گیره‌ای که الان باز کردی، لای درز قاب‌ها قرار بده.

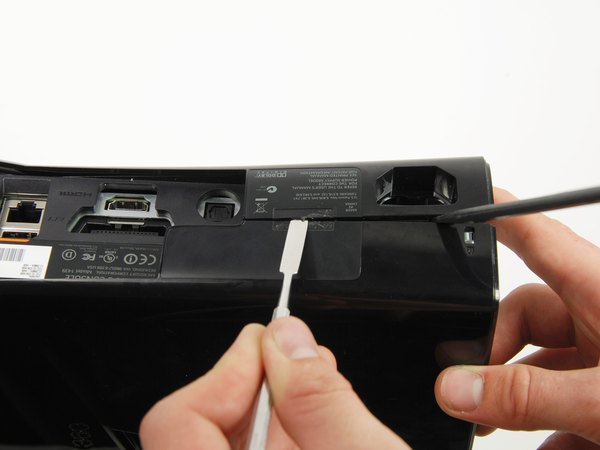

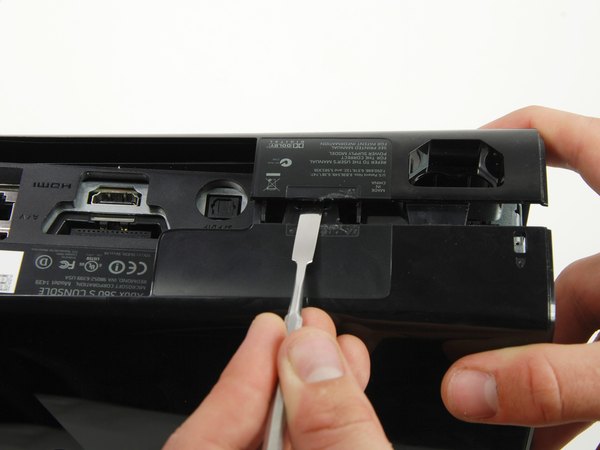

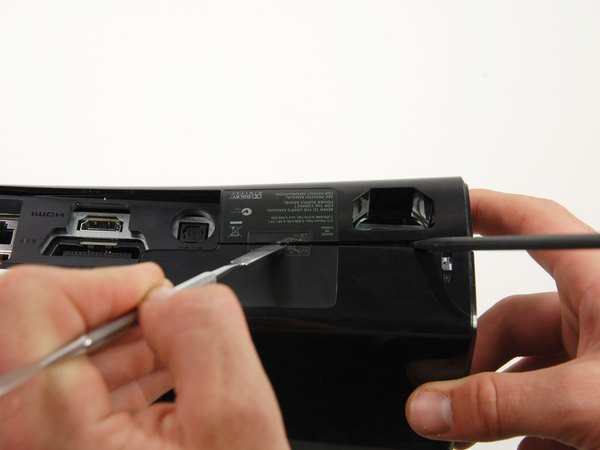

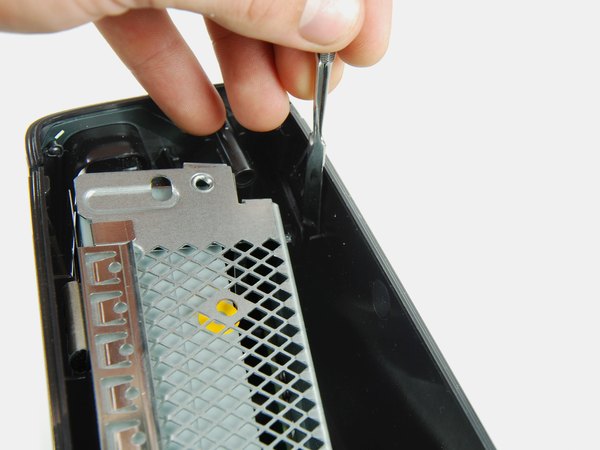

قسمت تخت یه اسپاجر فلزی رو بفرست لای درز قاب‌ها، دقیقا همون‌جایی که قبلا برچسب گارانتی بود. قاب چپ رو اهرم کن به سمت بالا تا یه شکاف بینشون ایجاد بشه، بعد اسپاجر رو کمی به سمت قاب چپ هل بده. اسپاجر رو بچرخون به سمت بالا تا آخرین گیره هم با موفقیت آزاد بشه.

الان دیگه می‌تونی اسپاجرهایی که برای حفظ فاصله گذاشته بودی رو برداری.

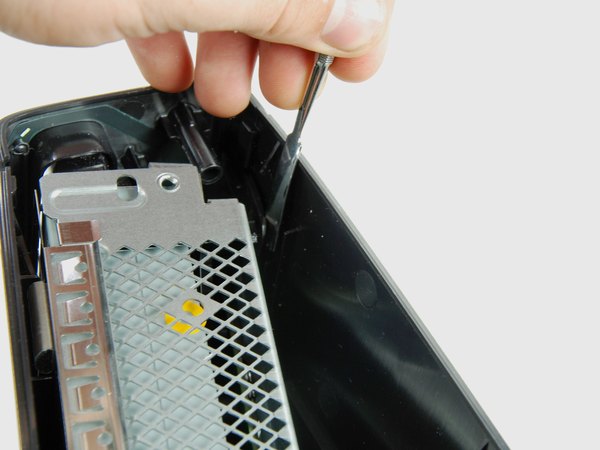

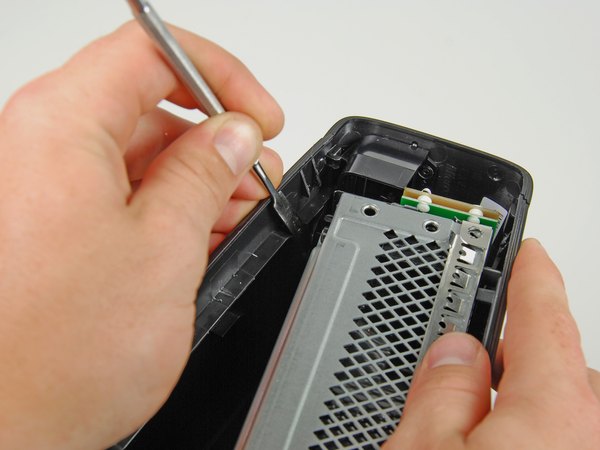

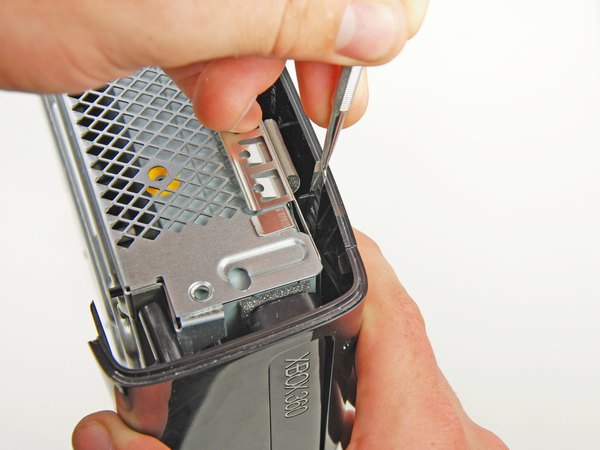

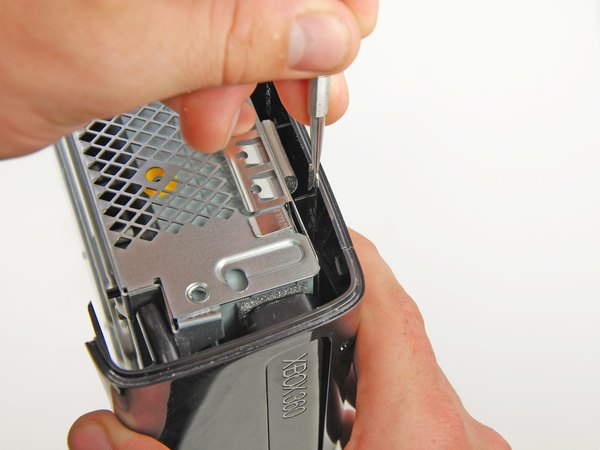

تو گوشه چپ و جلویی لبه بالایی، گیره‌ای که قاب چپ رو به پنل جلویی وصل کرده پیدا کن و رهاش کن.

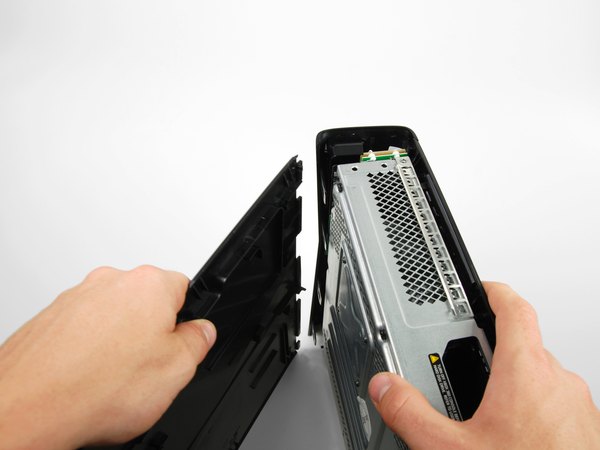

دستگاه رو بچرخون تا زیرش رو به بالا قرار بگیره. گیره گوشه چپ و جلویی لبه پایین رو هم باز کن تا قاب کامل از پنل جلویی جدا بشه. قاب چپ رو به سمت بیرون بچرخون تا دو تا گیره داخلی آخر هم در بیان. حالا قاب سمت چپ رو کامل جدا کن و بذار کنار.

دستگاه رو دوباره برگردون و رو به بالا بذار.

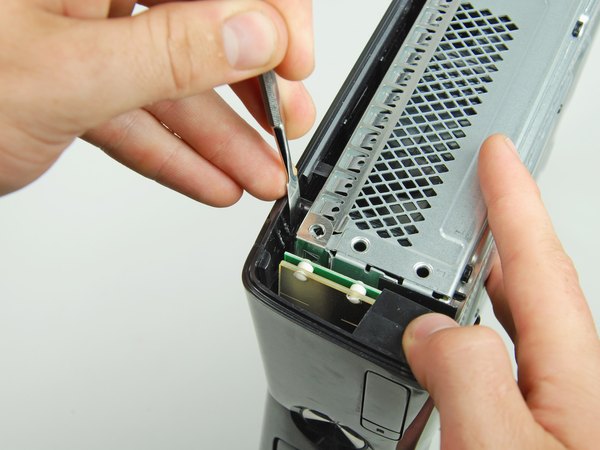

گیره نزدیک گوشه راست و جلوی لبه بالا رو باز کن تا قاب راست هم از پنل جلویی فاصله بگیره.

کنسول رو برگردون تا زیرش رو به بالا باشه.

گیره گوشه راست و جلوی لبه پایین رو هم آزاد کن.

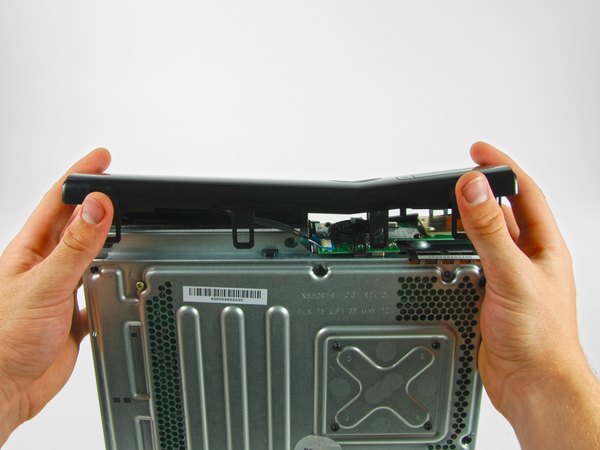

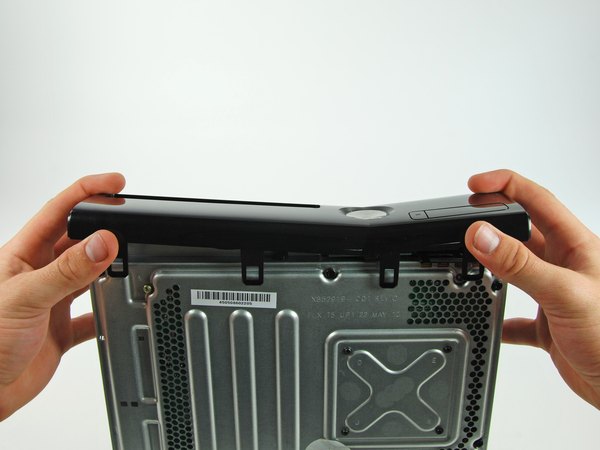

لبه چپ پنل جلویی رو یکم بلند کن تا دو تا گیره آخری که اون رو به قاب راست نگه داشتن باز بشن. پنل جلویی رو از قاب اصلی دستگاه جدا کن.

خیلی مراقب باش! پنل جلویی هنوز با یه کابل فلت نازک به مادربرد وصله. یهو پنل رو نکشی که کابلش پاره میشه و دردسر میشه.

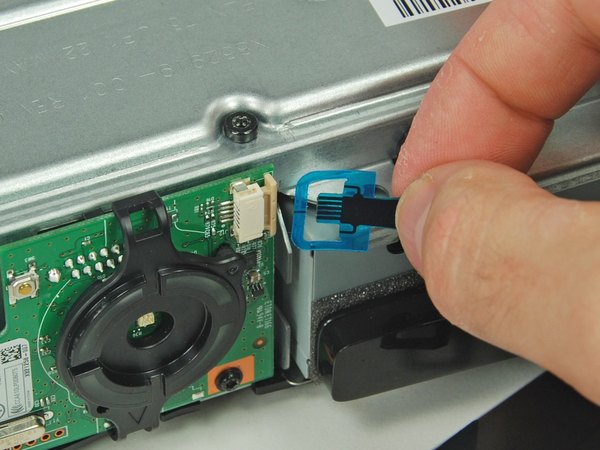

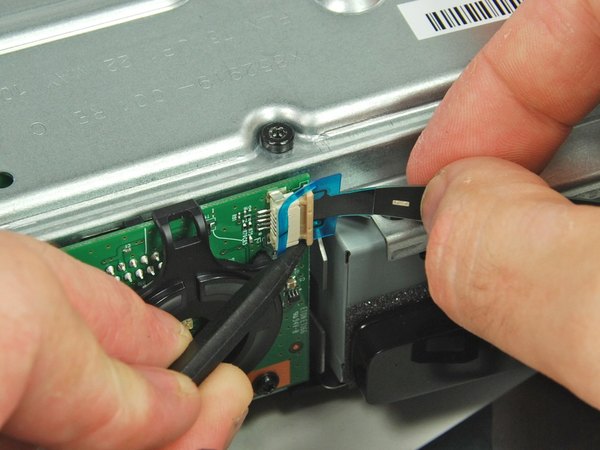

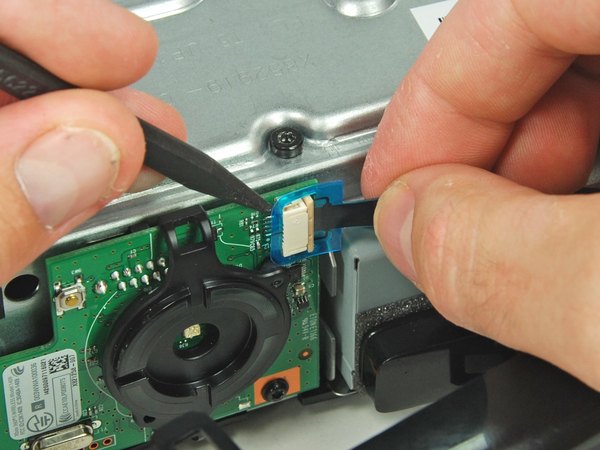

با اسپاجر پلاستیکی یا ناخنت، زبونه آبی رنگ روی سوکت کابل رو بلند کن. ضامن قفل‌کننده سوکت رو به سمت بالای کنسول هل بده تا کابل رها بشه.

این ضامن فقط حدود 2 میلی‌متر جابجا میشه، پس بهش فشار اضافه نیار.

کابل دکمه پاور رو مستقیم از تو سوکت بکش بیرون. حالا پنل جلویی کاملا آزاده و می‌تونی بذاریش کنار.

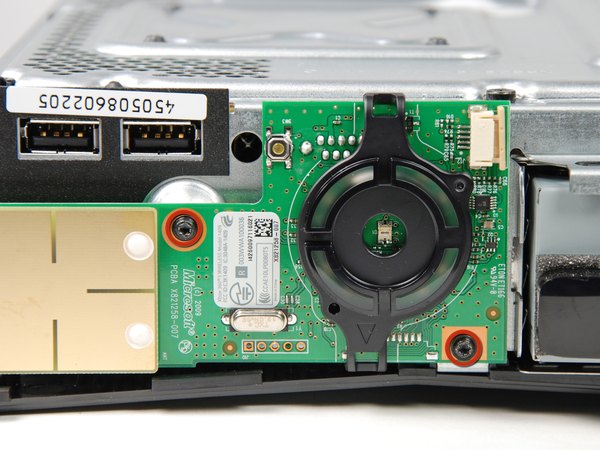

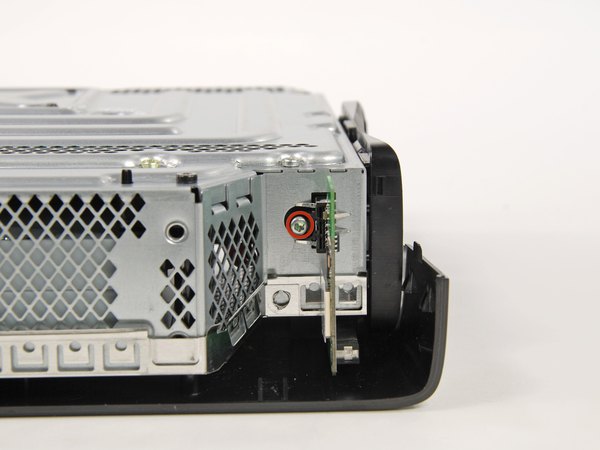

← دو تا پیچ 5.6 میلی‌متری Torx T8 که ماژول RF رو به شاسی فلزی نگه داشتن با پیچ‌گشتی مناسب باز کن.

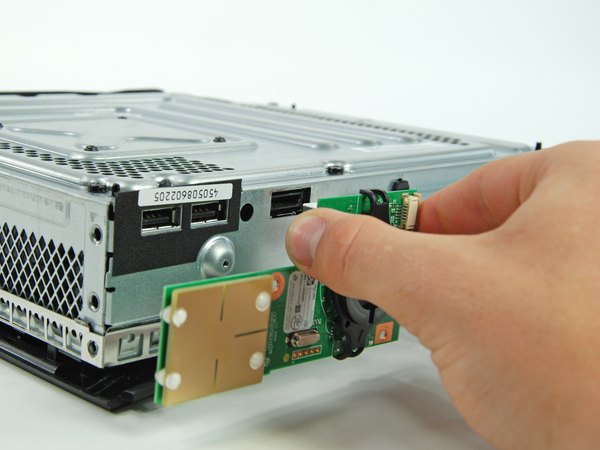

ماژول RF با یه سوکت بزرگ شبیه USB به برد اصلی وصله.

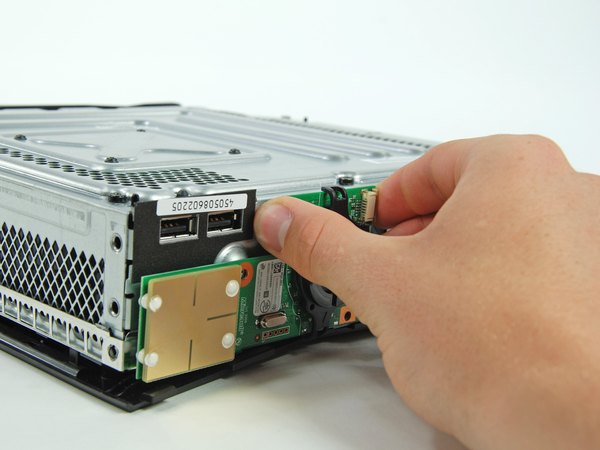

برای جدا کردنش، برد رو مستقیم به سمت بیرون بکش تا از سوکت در بیاد.

← تک پیچ Torx T10 که کارت وای‌فای رو روی بدنه نگه داشته باز کن.

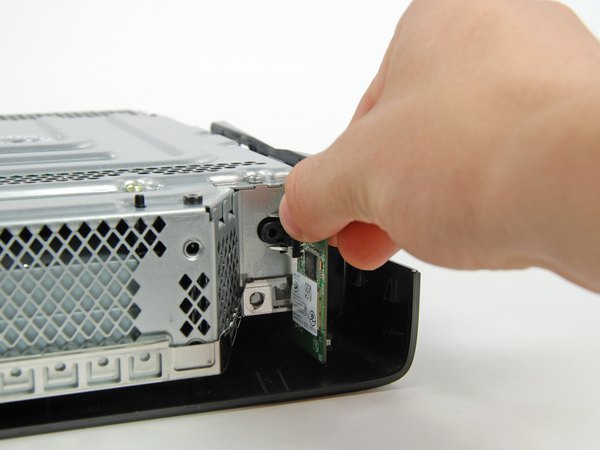

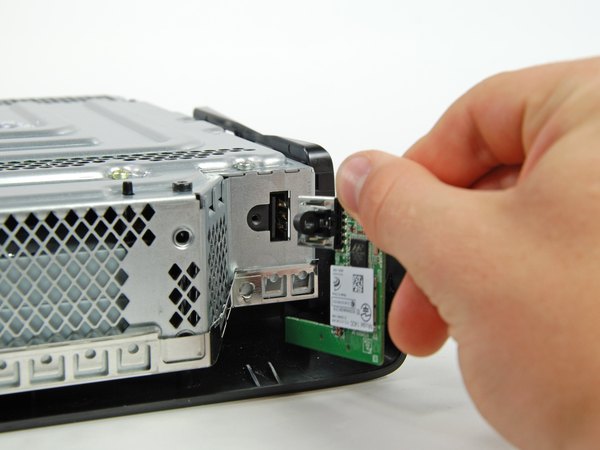

کارت وای‌فای رو بلند کن و از کنسول جدا کن.

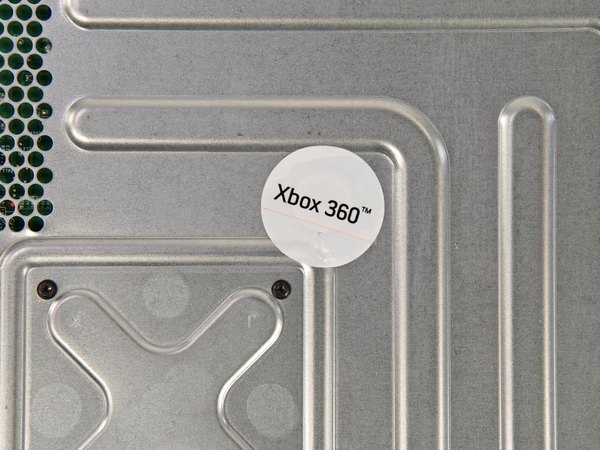

برچسب سفید و بزرگی که روی شاسی فلزی چسبیده رو بکن تا پیچی که زیرش مخفی شده رو بتونی باز کنی.

این برچسب هم برای پلمپ دستگاهه، ولی خیالت راحت باشه، تو تعمیرات ما کاری به این برچسب‌ها نداریم.

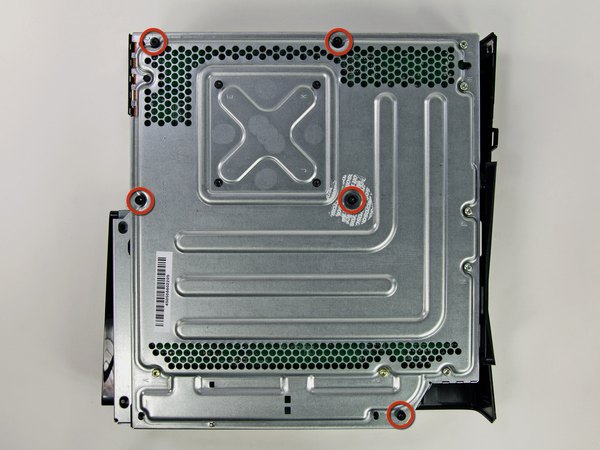

← پنج تا پیچ بلند 55.5 میلی‌متری Torx T10 که قاب سمت راست رو به شاسی فلزی وصل کردن باز کن.

ایکس باکس رو برگردون تا قاب راست رو به بالا باشه.

قاب سمت راست رو با گرفتن شاسی فلزیش بلند کن و از دستگاه جدا کن.

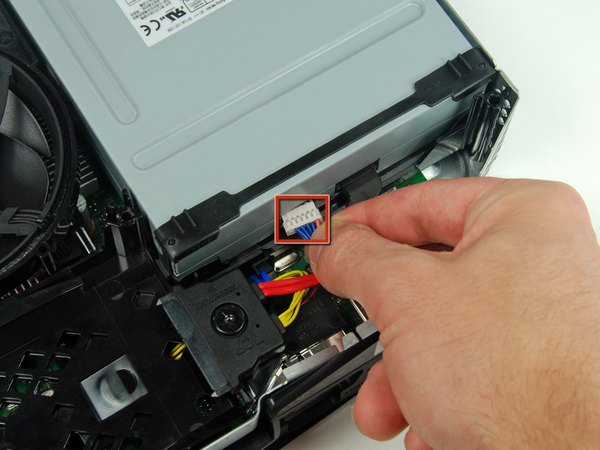

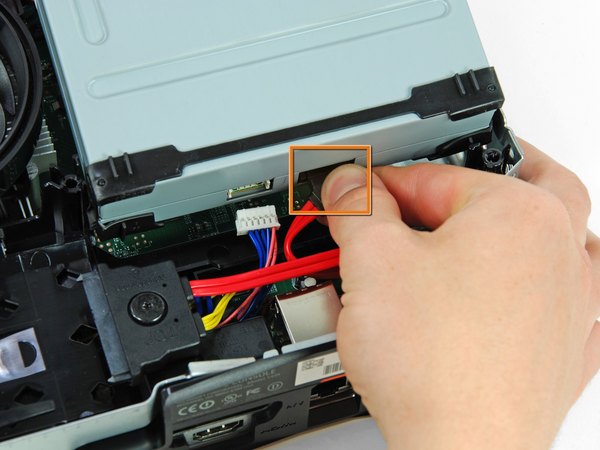

کابل دیتای درایو نوری رو از پشتش جدا کن. کابل برق پشت درایو نوری رو هم بکش بیرون.

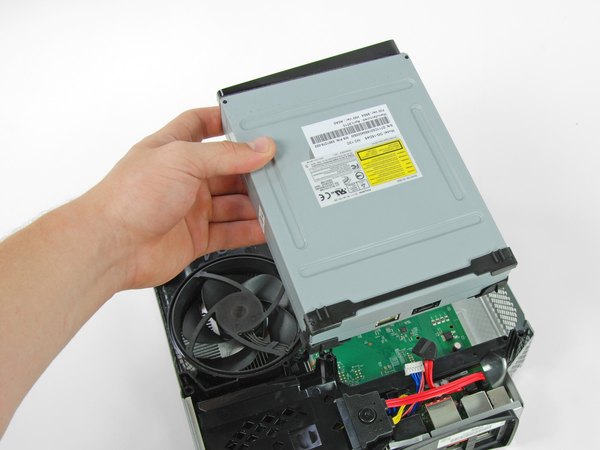

درایو نوری رو کامل از تو دستگاه بلند کن و بردار.

کنسول رو برگردون تا شاسی فلزی رو به بالا قرار بگیره.

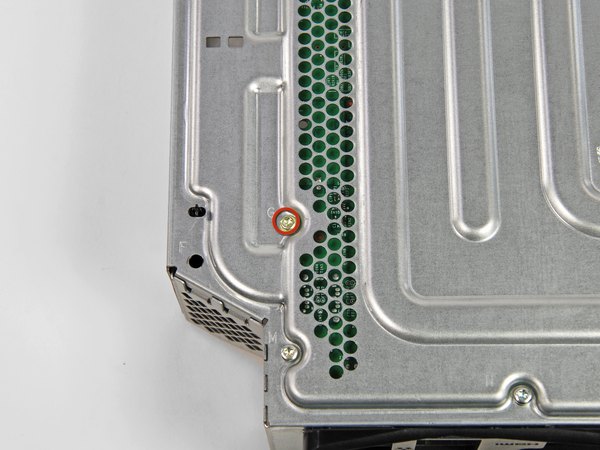

← تک پیچ طلایی 11.3 میلی‌متری Torx T10 رو از سوراخی که لیبل "G" داره باز کن.

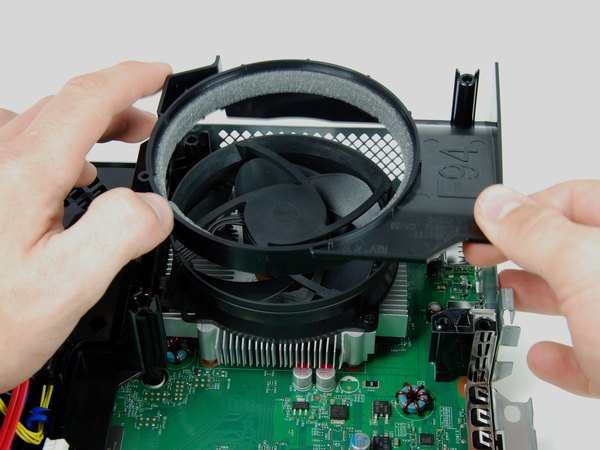

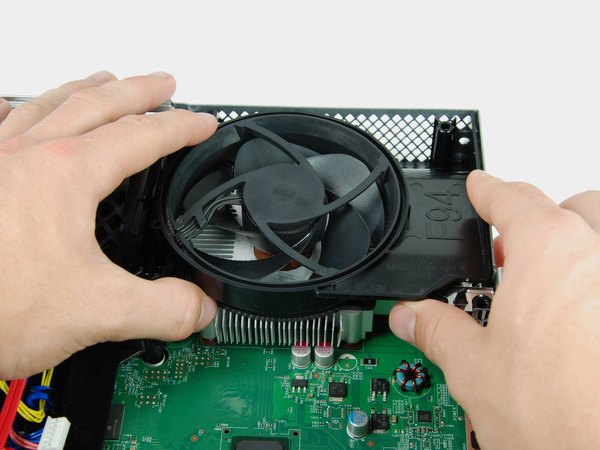

محفظه مشکی هدایت هوای فن رو بلند کن و بردار.

زیر این قطعه یه پین راهنما هست. موقع بستن، از سوراخ پیچ نگاه کن تا دقیقا سر جاش بشینه.

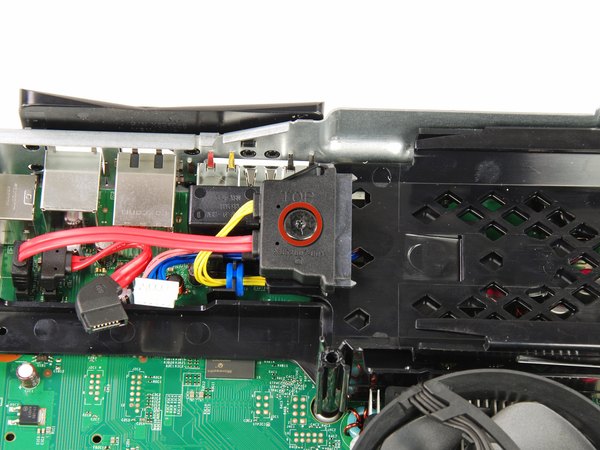

← تک پیچ 9.2 میلی‌متری Torx T10 که سوکت کابل هارد رو به براکت وصل کرده باز کن.

سوکت کابل هارد رو از روی براکت آزاد کن و کنار بزن.

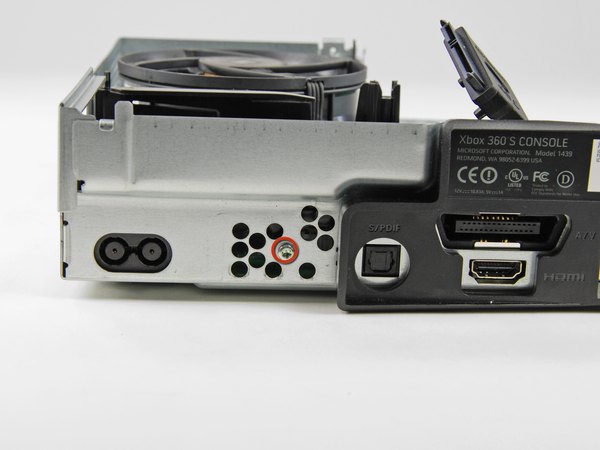

← پیچ 11.3 میلی‌متری Torx T10 براکت هارد (نزدیک پورت برق) رو باز کن.

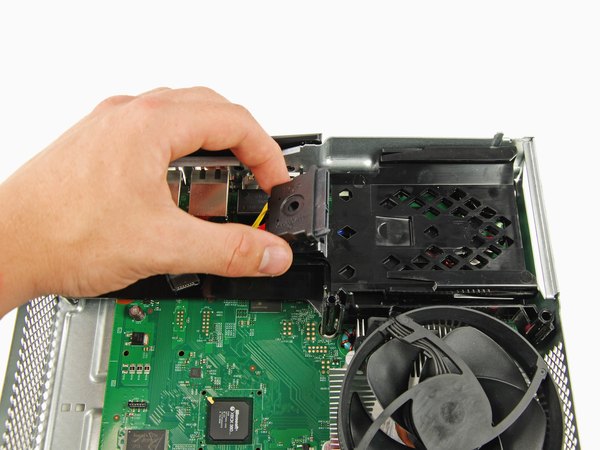

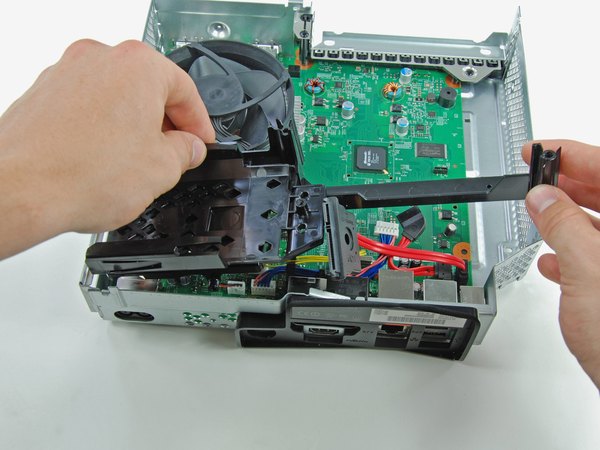

براکت پلاستیکی هارد دیسک رو از شاسی بکش بیرون.

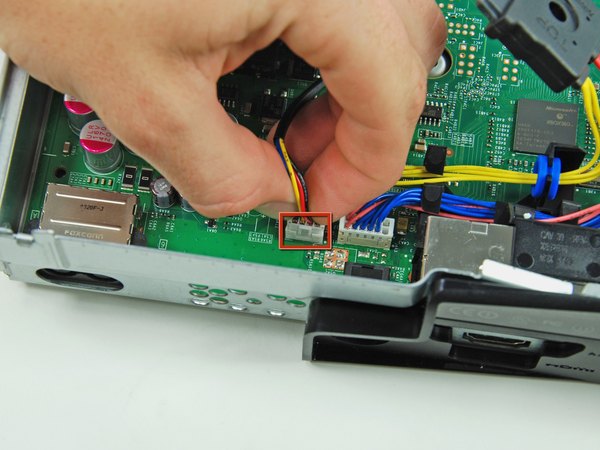

سوکت کابل فن خنک‌کننده رو از روی مادربرد جدا کن.

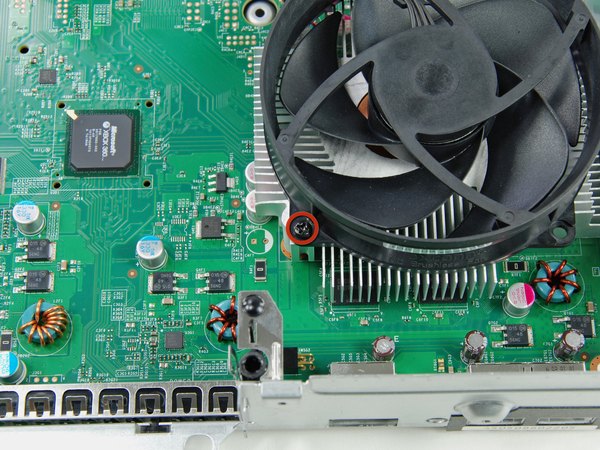

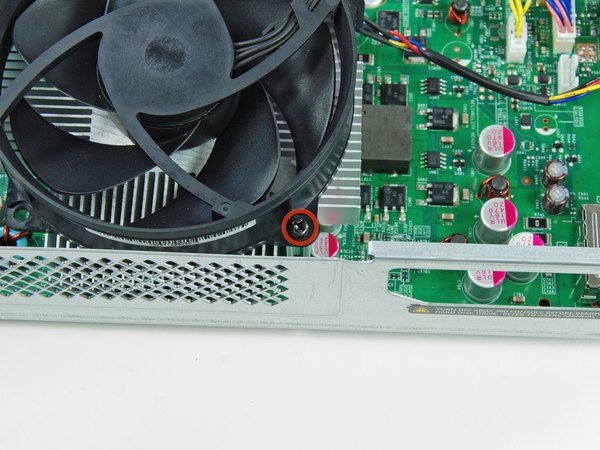

← دو تا پیچ چهارسو 11.7 میلی‌متری تو گوشه پایین راست و بالا چپ فن رو باز کن.

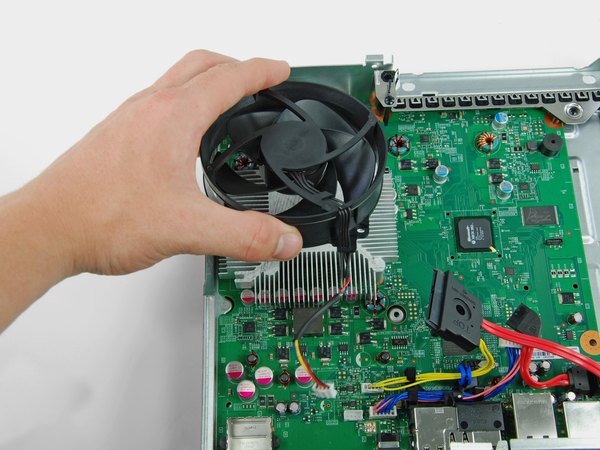

فن رو کامل از روی دستگاه بردار.

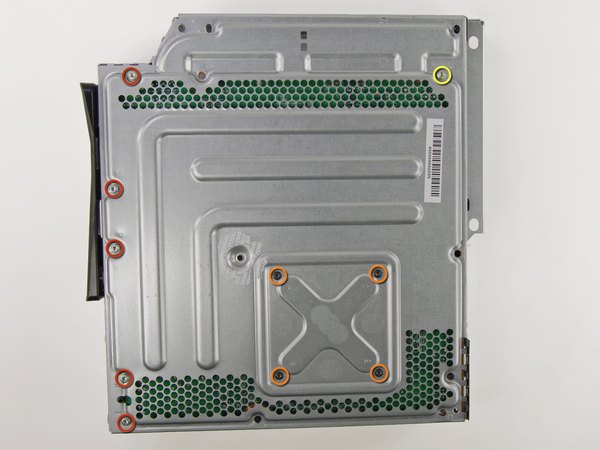

کلا 10 تا پیچ، مادربرد رو به شاسی فلزی محکم کردن که باید همشون رو باز کنی:

← پنج تا پیچ نقره‌ای 11.3 میلی‌متری Torx T10 تو سوراخ‌های "M", "N", "P", "R" و "T".

← چهار تا پیچ مشکی 5.6 میلی‌متری Torx T9 تو سوراخ‌های "D", "E", "J" و "K".

← یه پیچ طلایی 11.3 میلی‌متری Torx T10 تو سوراخ "A".

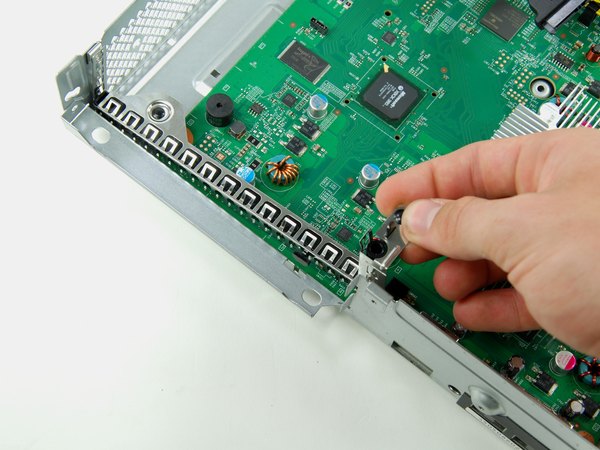

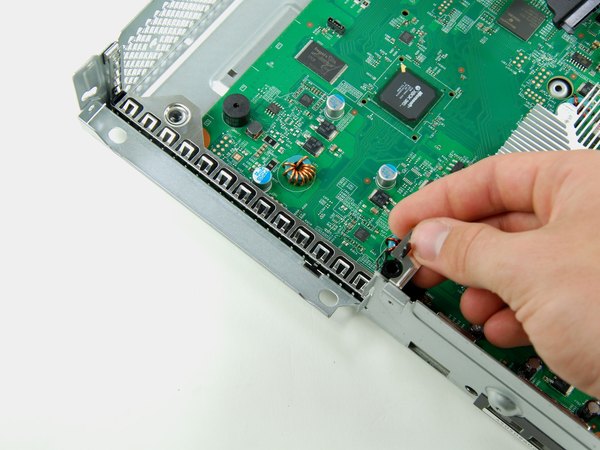

براکت فلزی نگهدارنده درایو نوری رو از روی مادربرد بلند کن و بردار.

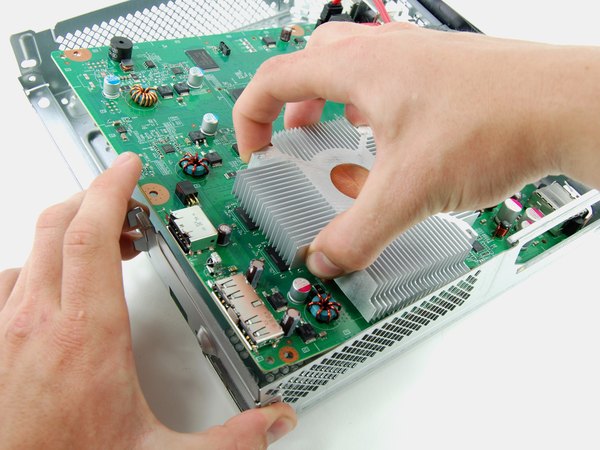

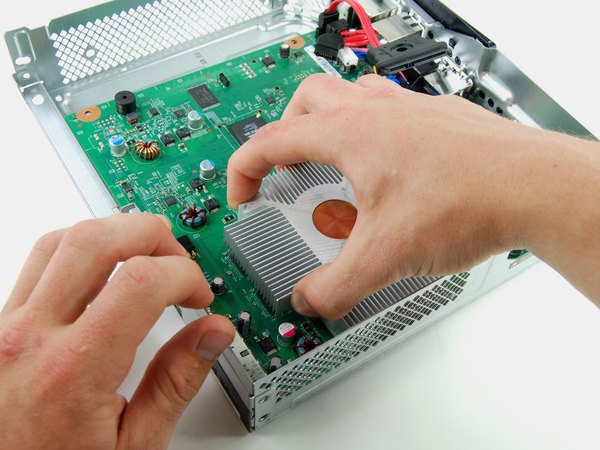

با یه دست هیت‌سینک (خنک‌کننده) رو بگیر و با دست دیگه شاسی فلزی رو محکم نگه دار. مادربرد رو به همراه هیت‌سینک از داخل شاسی فلزی بکش بیرون.

بیرون کشیدن مادربرد یه کم زور نیاز داره، پس نترس و با احتیاط بکش.

مادربرد رو برگردون تا به گیره ایکس‌شکل (X-clamp) هیت‌سینک دسترسی پیدا کنی.

برای جلوگیری از آسیب الکتریسیته ساکن، حتما برد رو روی یه سطح نرم و ضد الکتریسیته ساکن بذار.

مادربرد به شدت در برابر ضربه و خط و خش حساسه. حواست باشه پیچ‌گشتی در نره و روی برد خط نندازه که مدارها قطعی پیدا نکنن.

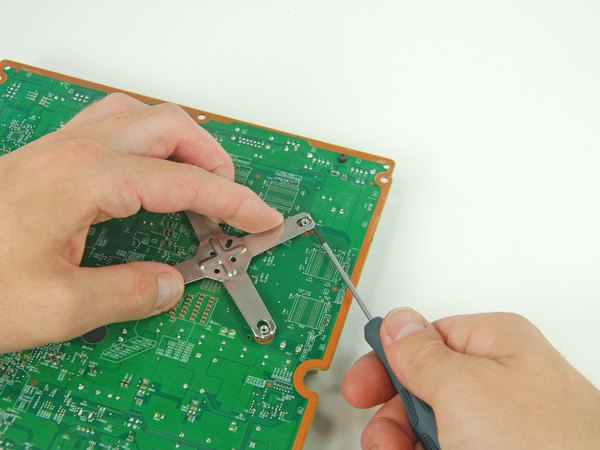

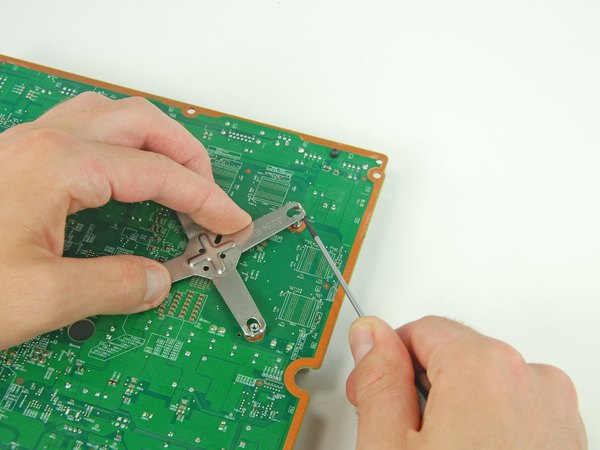

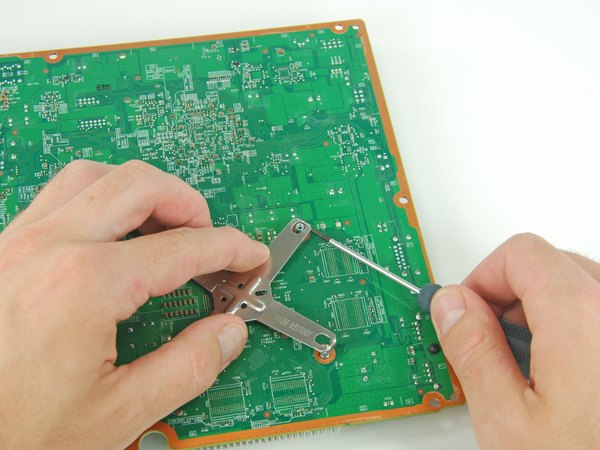

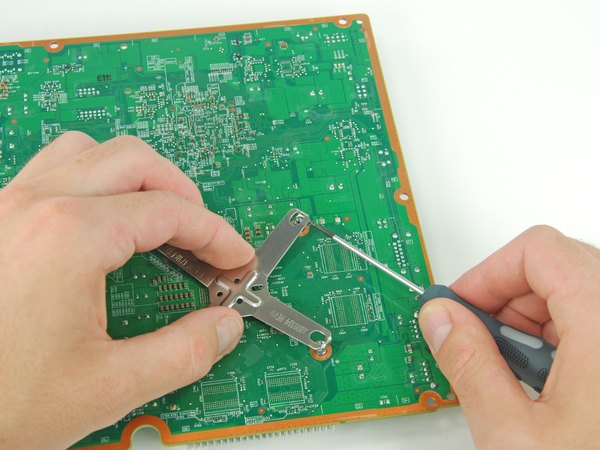

از گوشه چپ و جلوی گیره ایکس‌شکل شروع کن. یه پیچ‌گشتی تخت 1.5 میلی‌متری رو بین پایه هیت‌سینک و قلاب گیره قرار بده تا بازش کنی.

اگه می‌ترسی روی برد خط بیفته، می‌تونی یه اسپاجر یا پیچ‌گشتی نازک رو از سوراخ روی خود گیره بفرستی پایین و با اهرم کردن به سمت بیرون گیره رو آزاد کنی.

مادربرد رو 90 درجه تو جهت عقربه‌های ساعت بچرخون.

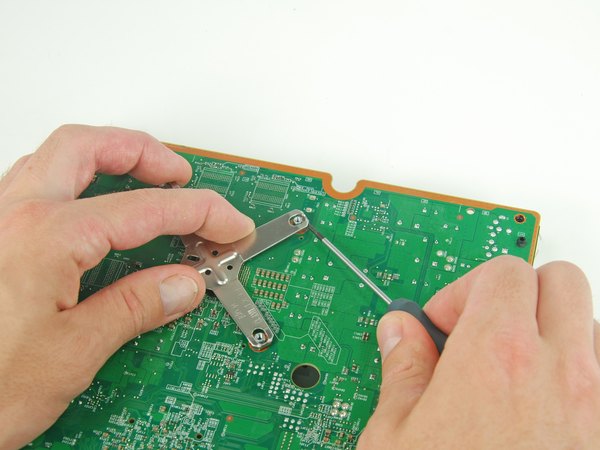

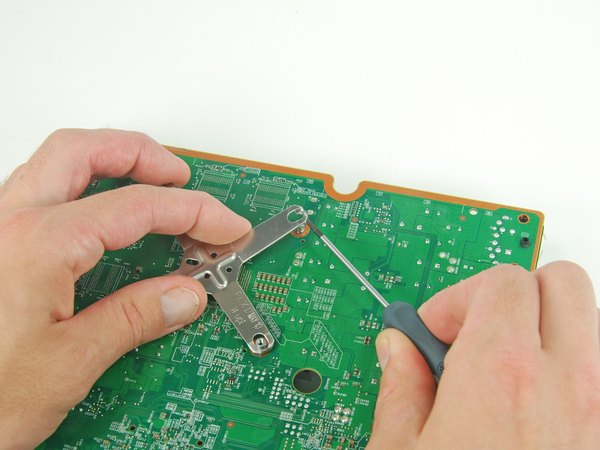

دقیقا با همون روشی که گفتیم، قلاب راست و عقبی گیره ایکس‌شکل رو هم باز کن.

مادربرد رو 180 درجه خلاف عقربه‌های ساعت بچرخون.

قلاب چپ و عقبی رو هم با همون روش اهرم کردن رها کن.

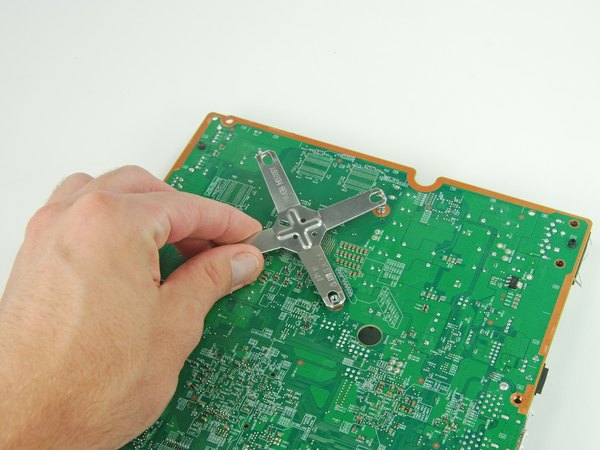

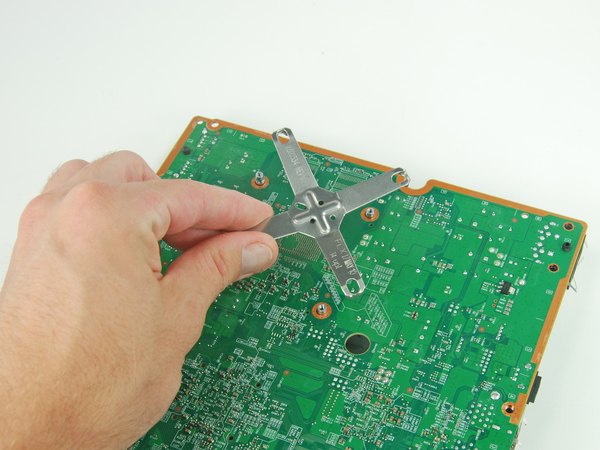

گیره ایکس‌شکل رو کامل از پشت مادربرد بردار.

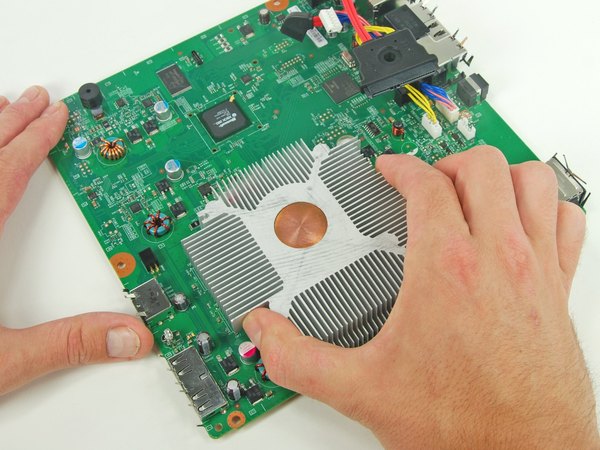

با یه دست هیت‌سینک رو نگه دار و مادربرد رو خیلی با احتیاط برگردون.

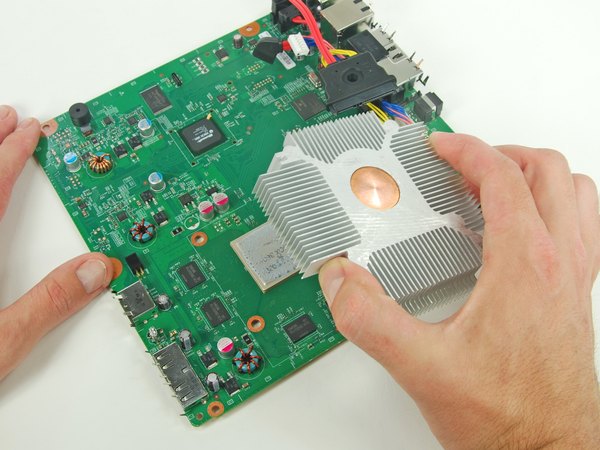

هیت‌سینک رو از روی مادربرد بلند کن.

قبل از بستن دوباره سیستم، حتما خمیر سیلیکون خشک شده قبلی رو با محلول پاک کن و یه لایه خمیر سیلیکون جدید بین پردازنده و هیت‌سینک بزن.

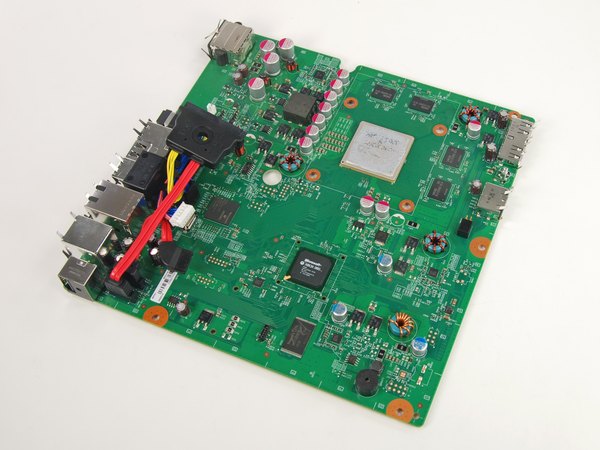

الان فقط مادربرد لخت و پورت‌هاش برات باقی مونده.

برای نصب مادربرد جدید، کابل‌هایی که احیانا روی این برد مونده رو جدا کن و روی برد جدیدت سوار کن.

خداقوت مهندس! رسیدی به آخر کار و مادربرد رو با موفقیت از دل کنسول بیرون کشیدی. این یکی از طولانی‌ترین تعمیرات ایکس باکس بود که انجام دادی.

فقط یادت نره که مادربرد و درایو نوری این کنسول جفت‌سازی نرم‌افزاری شدن، پس موقع تعویض باید هر دو قطعه هماهنگ باشن یا عملیات فلش کردن رو انجام بدی تا بازی‌ها رو بشناسه. برای بستن دستگاه هم کافیه همین مسیر رو برعکس طی کنی. اگه این راهنمای آیسی‌مدار برات کاربردی بود، خوشحال می‌شیم نظرت رو زیر همین پست برامون بنویسی تا انرژی بگیریم!
