آموزش تعویض فن خنک‌کننده ایکس باکس 360 اس

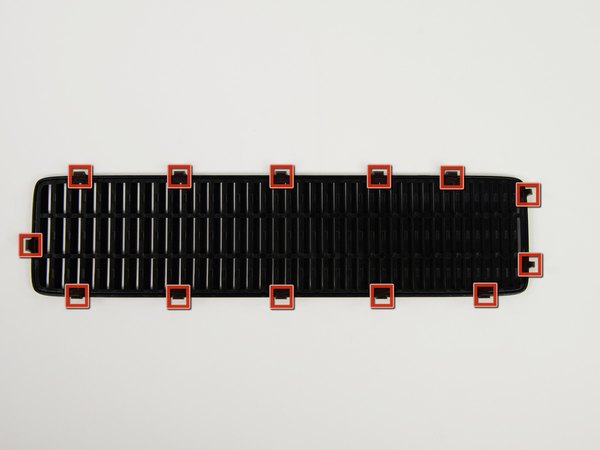

تو این مراحل اول، قراره دریچه تهویه بالایی رو جدا کنیم. این قطعه با 13 تا گیره پلاستیکی به پنل بالایی وصل شده که تو تصویر می‌تونی جاشون رو ببینی.

خیلی مراقب باش! موقع برداشتن این دریچه اصلا عجله نکن تا هیچ‌کدوم از این گیره‌های پلاستیکی ظریف نشکنن.

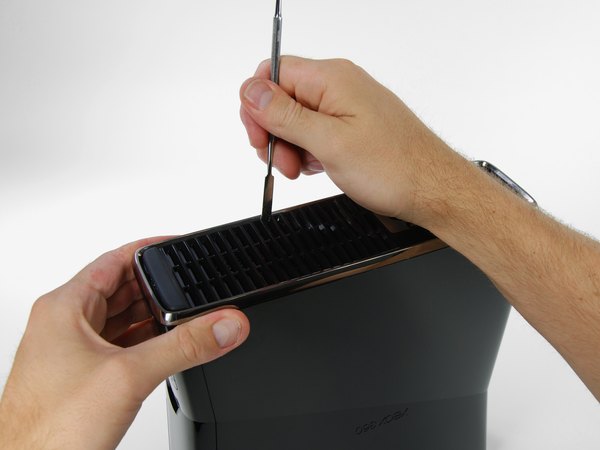

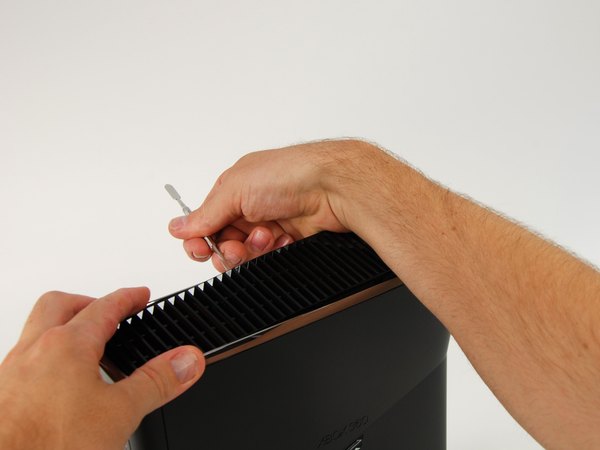

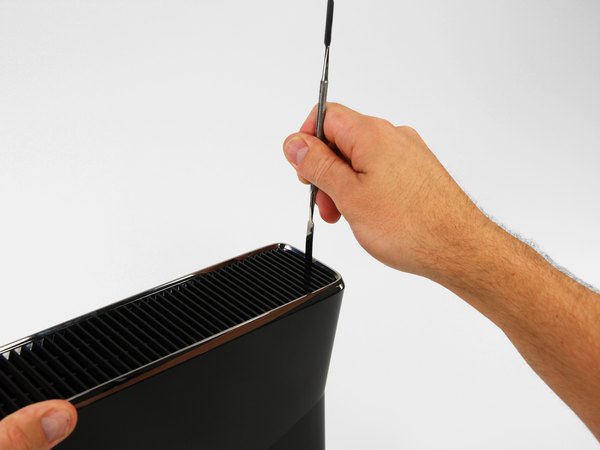

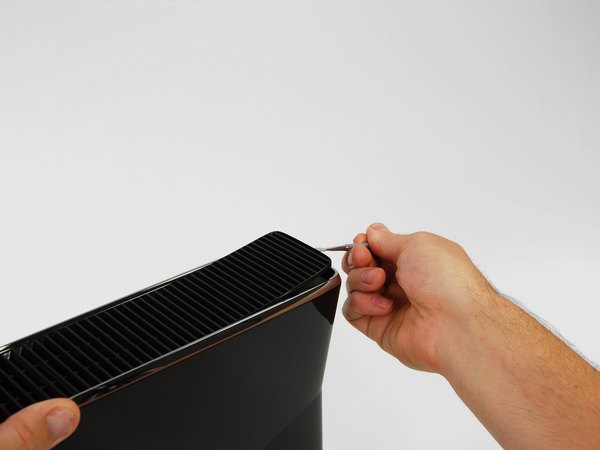

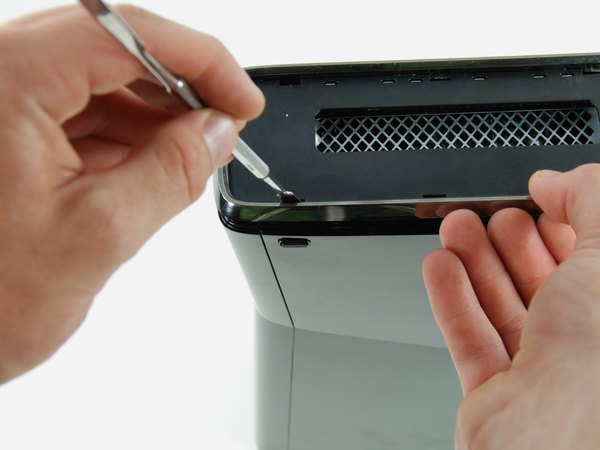

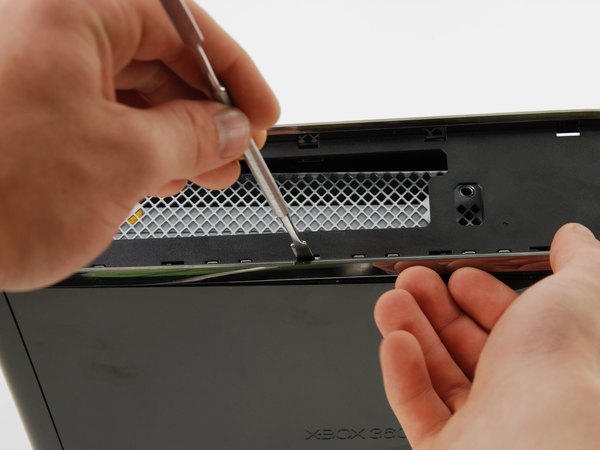

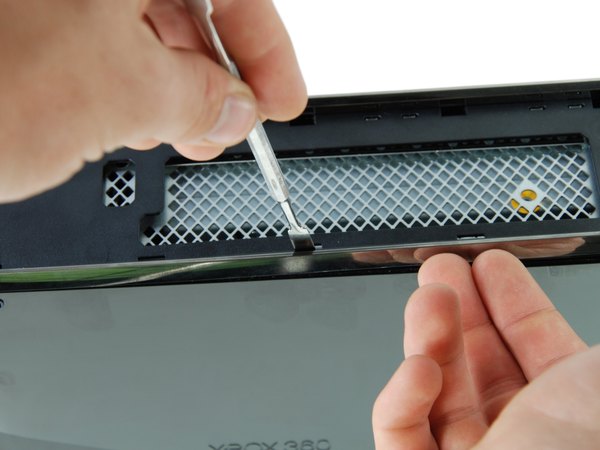

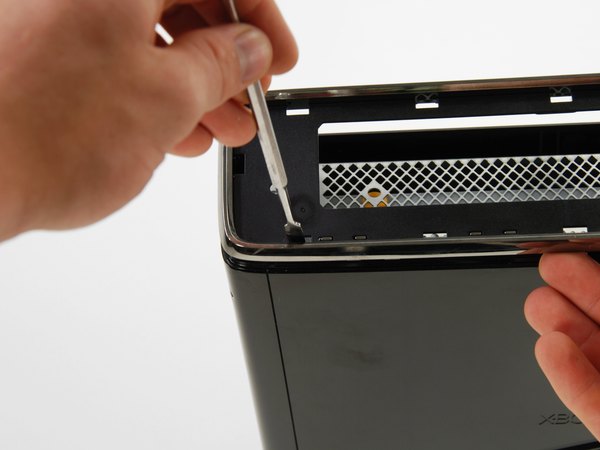

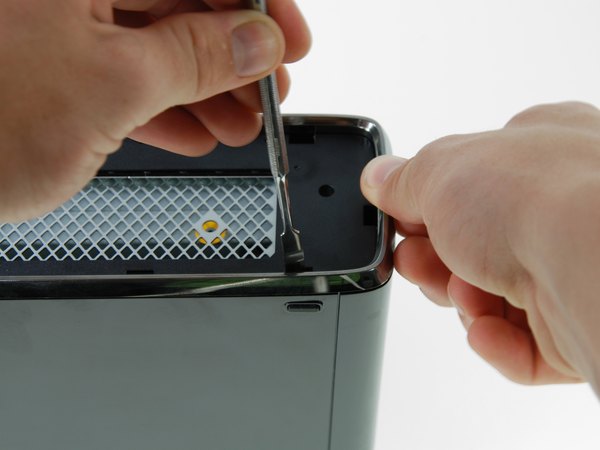

اول کنسول رو جوری روی میز بذار که نوشته Xbox 360 روی بدنه به صورت درست و خوانا باشه و پنل جلویی دستگاه سمت چپ قرار بگیره. حالا یه اسپاجر فلزی بردار و نوکش رو بکن تو شیار بین دریچه تهویه و حاشیه بالایی قاب، دقیقا نزدیک قسمت پشتی کنسول.

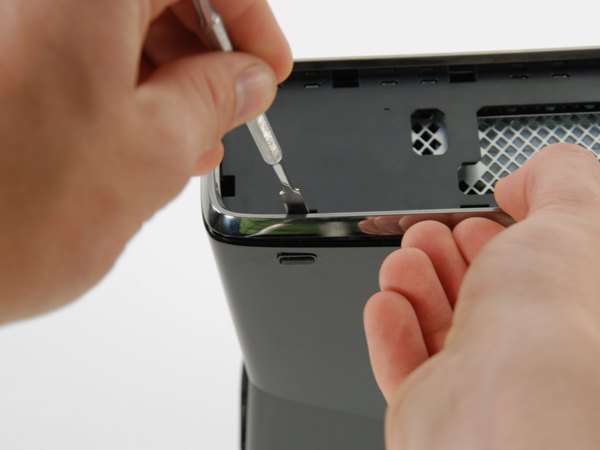

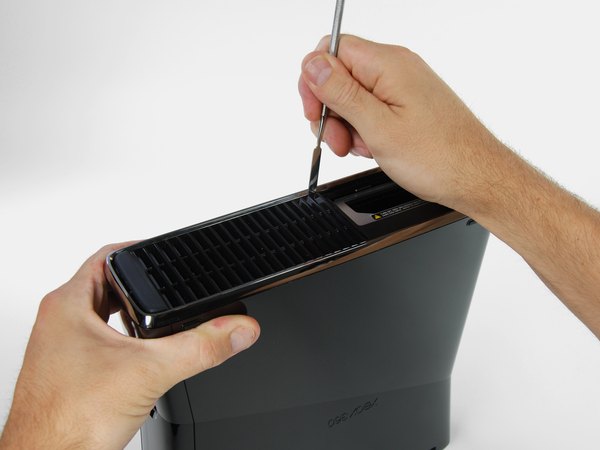

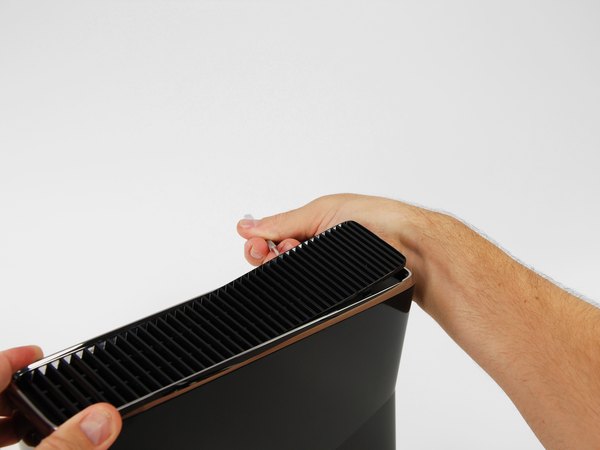

اسپاجر رو مثل یه اهرم به سمت بیرون (دور از کنسول) کج کن تا لبه دریچه کمی بیاد بالا. این کار رو انجام بده تا دو تا از گیره‌های پلاستیکی با یه صدای تق آزاد بشن.

حواست باشه اسپاجر رو به اندازه‌ای بچرخونی که گیره‌ها کامل از لبه نقره‌ای رنگ قاب رد بشن و دوباره گیر نکنن.

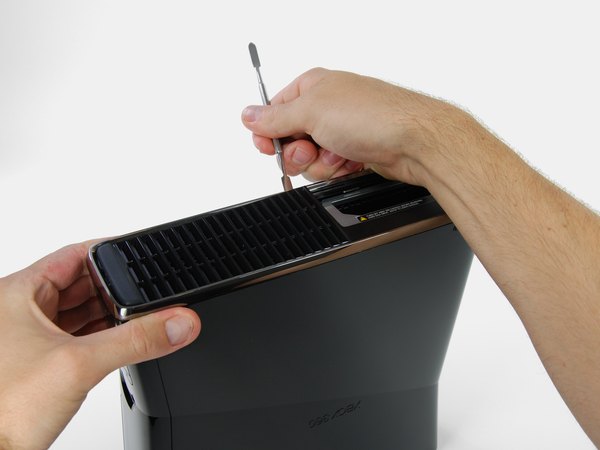

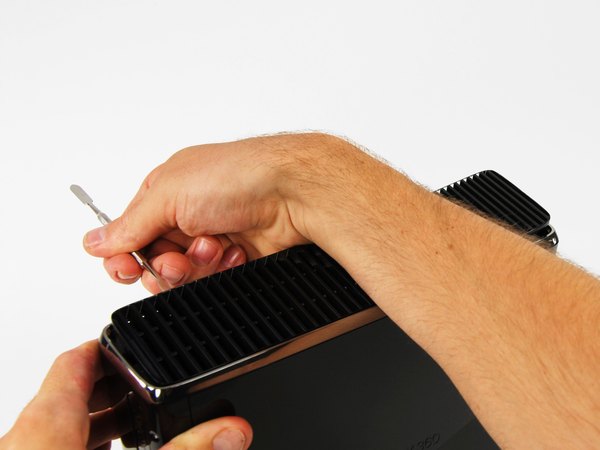

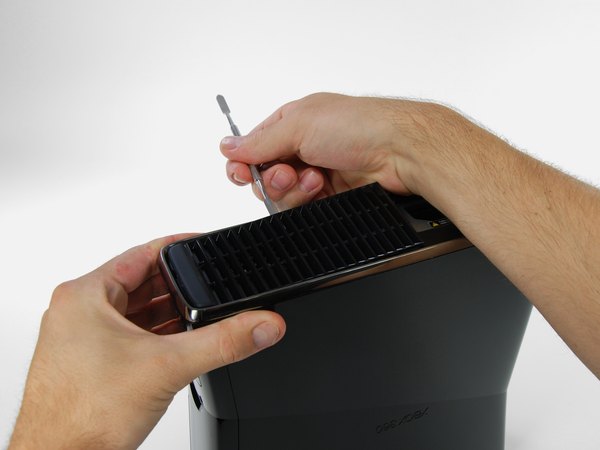

حالا اسپاجر فلزی رو ببر سمت چپ دستگاه و وارد شکاف بین دریچه فن و قاب بالایی کن. دقیقا مثل مرحله قبل، از اسپاجر به عنوان اهرم استفاده کن تا سمت چپ دریچه هم از قاب اصلی فاصله بگیره. همین کار رو تو طول لبه سمت چپ ادامه بده تا تمام گیره‌های این قسمت هم کامل رها بشن.

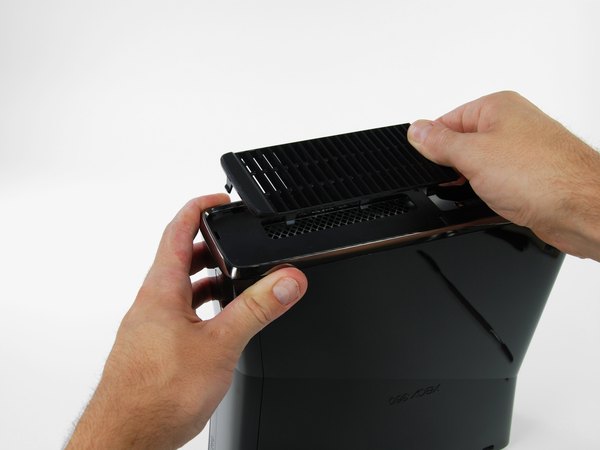

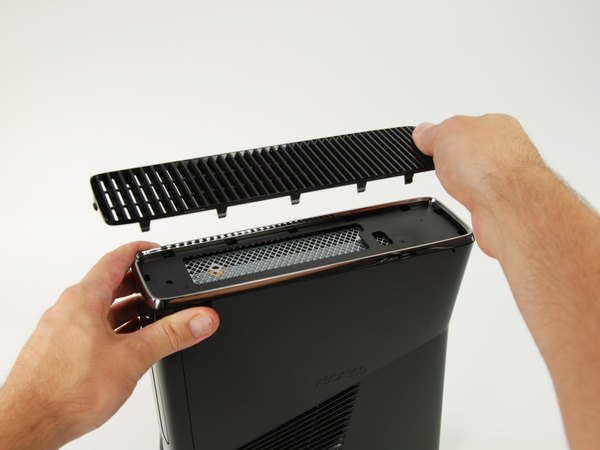

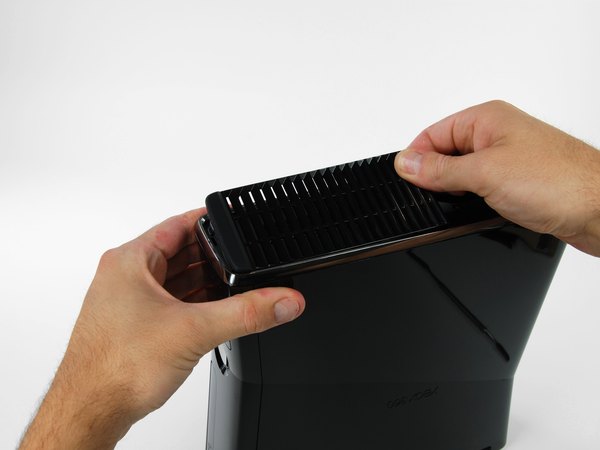

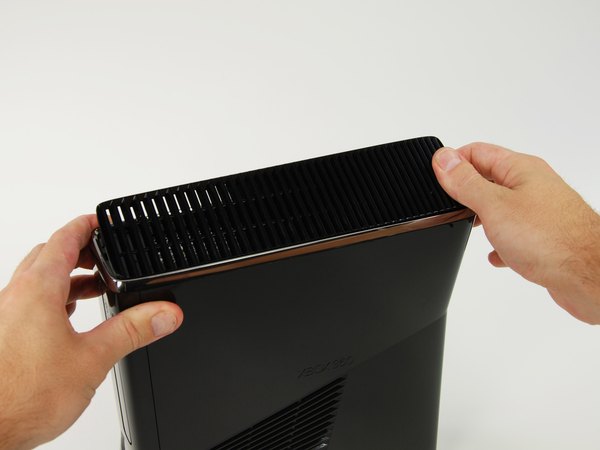

وقتی سمت چپ آزاد شد، همون قسمت رو با دست بگیر و کمی به سمت بالا بکش تا گیره‌های سمت راست هم از جاشون در بیان. حالا می‌تونی کل دریچه تهویه رو برداری و کنار بذاری.

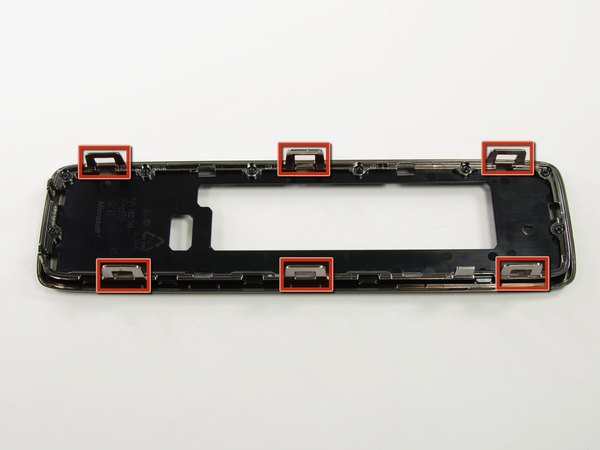

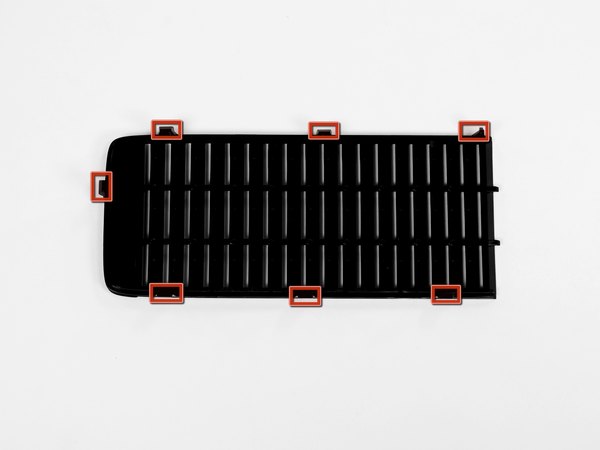

← تو قدم‌های بعدی، باید 6 تا گیره‌ای که تو تصویر با رنگ قرمز مشخص شدن رو آزاد کنیم.

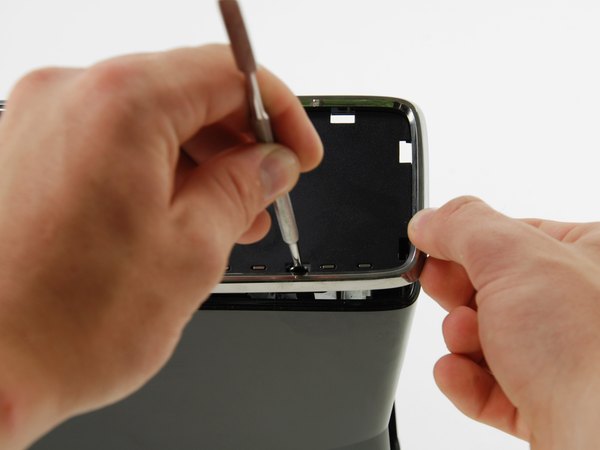

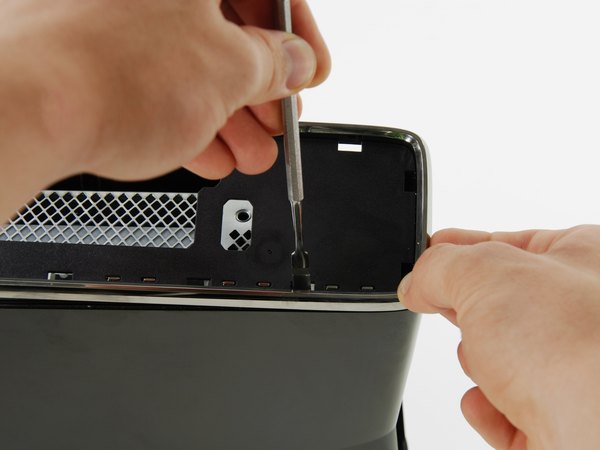

قلق باز کردن این گیره‌ها اینه که نوک اسپاجر فلزی رو ببری زیر لبه پایینی گیره. وقتی قشنگ رفت زیرش، با یه اهرم کردن ساده به سمت بیرون، گیره رها میشه.

کنسول رو بچرخون تا قاب سمت چپ روبروت باشه و پنل جلویی دستگاه سمت راستت قرار بگیره.

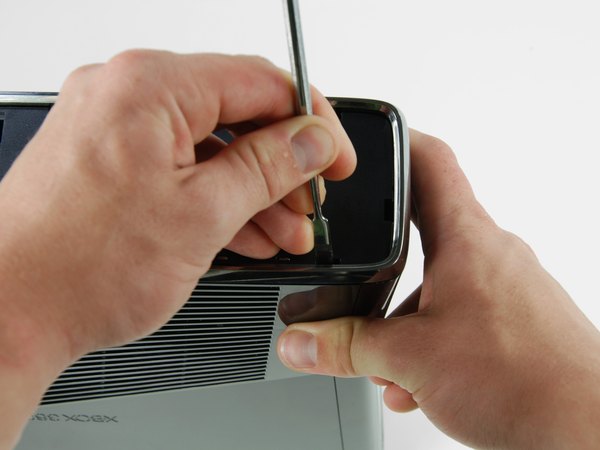

اسپاجر فلزی رو از تو جلویی‌ترین شکافی که روی لبه سمت چپ قاب هست، بفرست داخل و همون‌طور که گفتیم ببر زیر لبه پایینی گیره.

همزمان که اسپاجر رو به سمت بیرون اهرم می‌کنی، قاب بالایی رو با اون یکی دستت به سمت بالا بکش تا گیره کامل از درگیری خارج بشه.

وقتی گیره آزاد بشه، یه صدای "تق" می‌شنوی که یعنی کار رو درست انجام دادی.

با همین تکنیک، دو تا گیره دیگه‌ای که در امتداد لبه سمت چپ قاب قرار دارن رو هم یکی‌یکی پیدا کن و آزادشون کن.

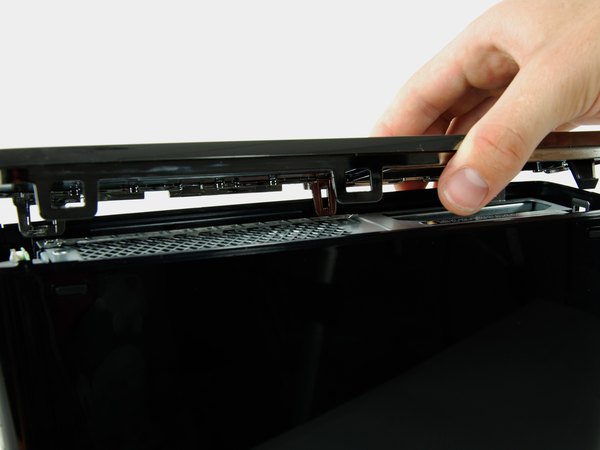

حالا با دو دستت کل پنل بالایی رو بگیر و سمت چپش رو اون‌قدری بلند کن که گیره‌های آزاد شده دوباره سر جاشون برنگردن و روی لبه قاب بشینن.

ممکنه حین کار بعضی از گیره‌ها دوباره چفت شده باشن. اگه این‌طور بود، با اسپاجر دوباره بازشون کن.

پنل بالایی هنوز به طور کامل جدا نمیشه، پس الکی بهش فشار نیار.

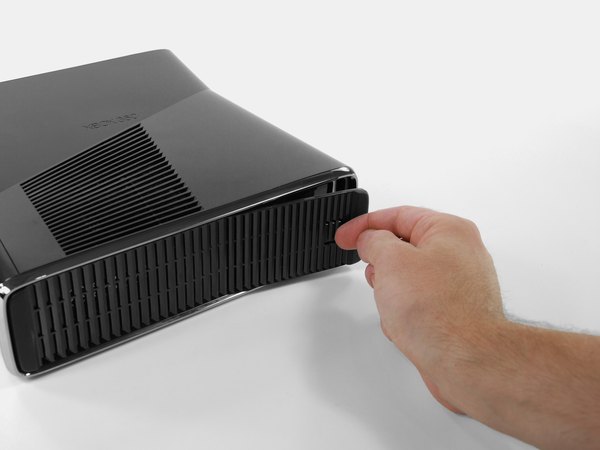

ایکس باکس رو بچرخون تا پشت دستگاه سمت راستت باشه و قاب سمت راستی روبروت قرار بگیره. اسپاجر رو بکن تو عقب‌ترین شکاف لبه قاب بالایی تا بره زیر گیره و بین قاب راست و خود گیره قرار بگیره. با انگشتات پنل بالایی رو کمی به سمت بالا بکش و همزمان اسپاجر رو اهرم کن تا این گیره هم آزاد بشه.

مثل مراحل قبلی، اسپاجر رو تو شکاف‌های بعدی حرکت بده و گیره‌های وسطی و جلویی لبه راست رو هم به نوبت رها کن.

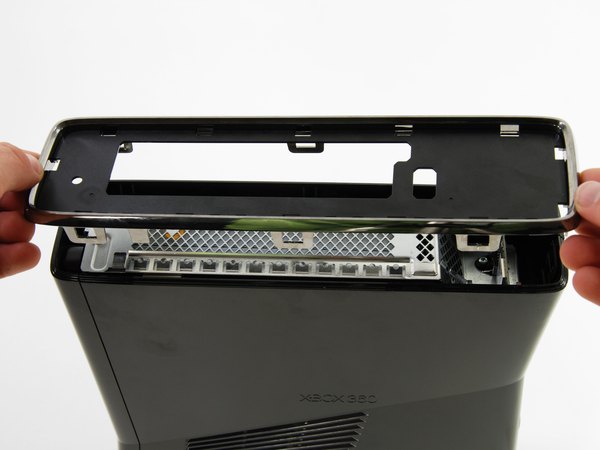

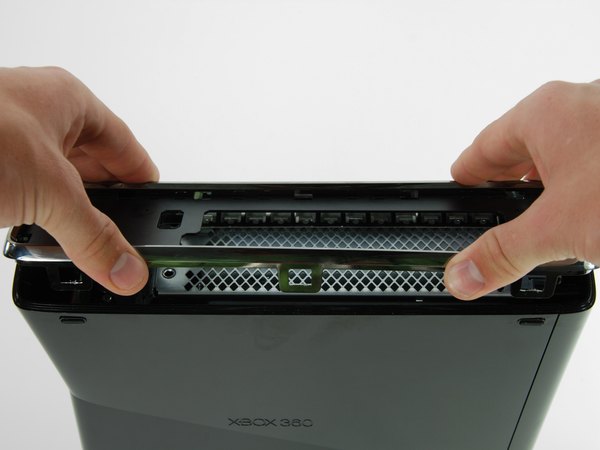

حالا که تمام گیره‌ها آزاد شدن، می‌تونی پنل بالایی رو کامل از روی دستگاه برداری.

اگه دیدی جایی گیر داره، بهش فشار نیار؛ احتمالا یه گیره دوباره چفت شده. با اسپاجر چکش کن و بازش کن.

کنسول رو برگردون تا قسمت پایینی دستگاه روبروت قرار بگیره.

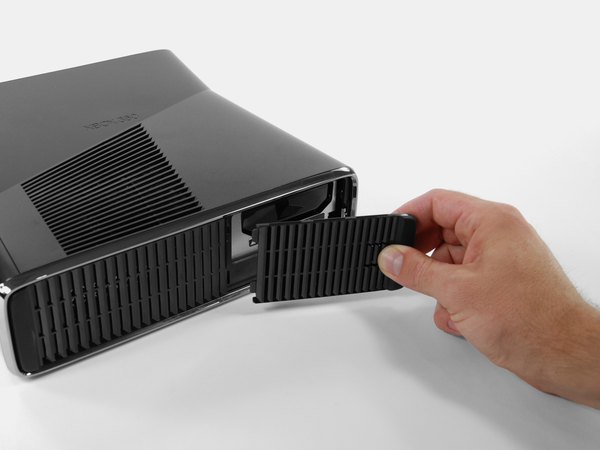

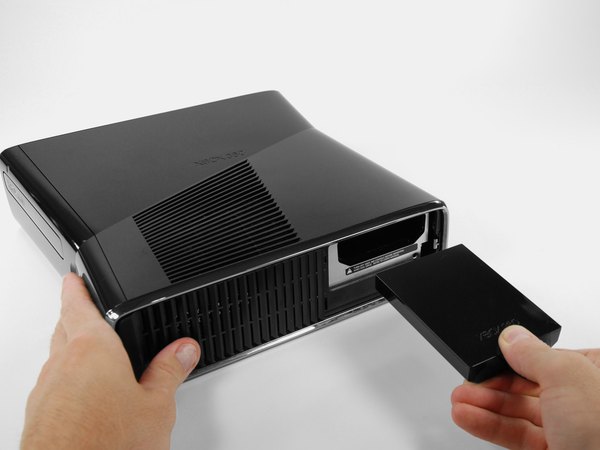

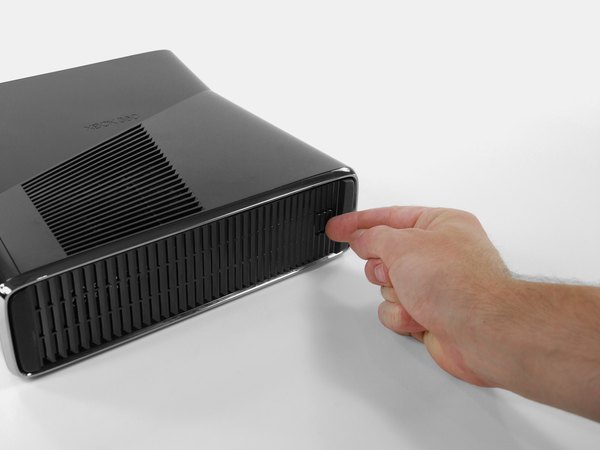

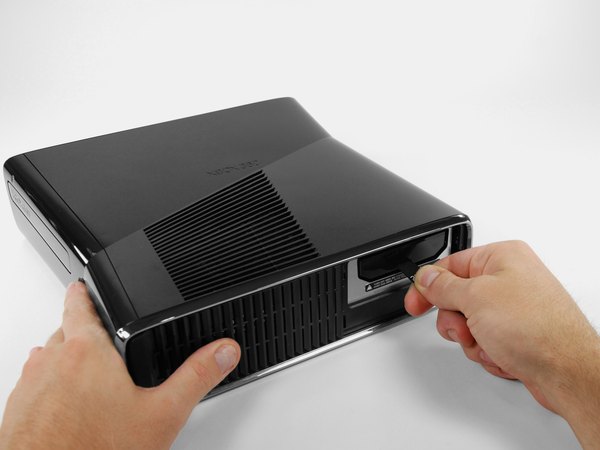

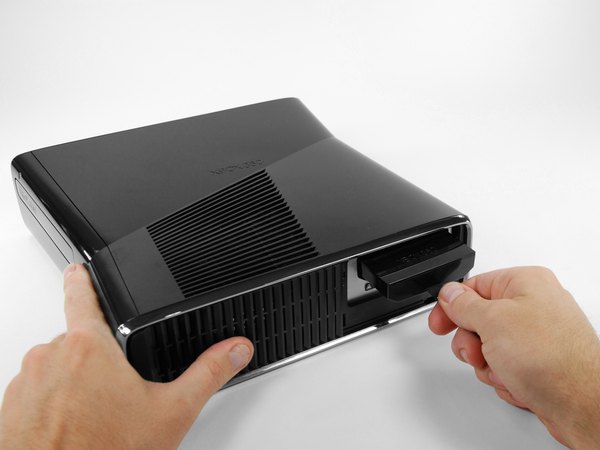

یه ضامن برای نگه داشتن کاور هارد دیسک وجود داره؛ اون رو به سمت چپ فشار بده. همزمان که ضامن رو نگه داشتی، کاور هارد رو بکش بیرون تا جدا بشه.

روی هارد یه زبونه پارچه‌ای هست که ظرفیت هارد (مثلا 250 GB) روش نوشته شده. این زبونه رو محکم با انگشتات بگیر. هارد رو مستقیم و بدون کج کردن از تو کنسول بکش بیرون.

این زبونه پارچه‌ای به یه مکانیزم قفل متصله. برای بیرون کشیدنش نیاز به کمی زور و نیروی بیشتر داری، پس نترس و محکم بکشش.

تو این مراحل قراره دریچه تهویه پایینی رو باز کنیم.

← این دریچه با 7 تا گیره پلاستیکی به قاب پایینی متصل شده که جاشون رو تو عکس می‌بینی.

کنسول رو جوری بذار که محل قرارگیری هارد رو به بالا باشه و پنل جلویی دستگاه به سمت چپ نگاه کنه.

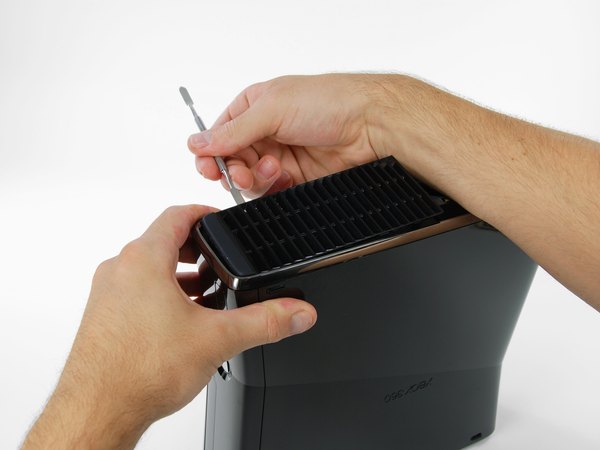

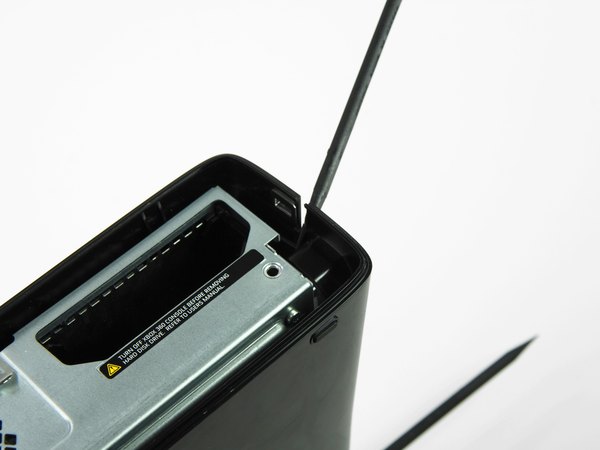

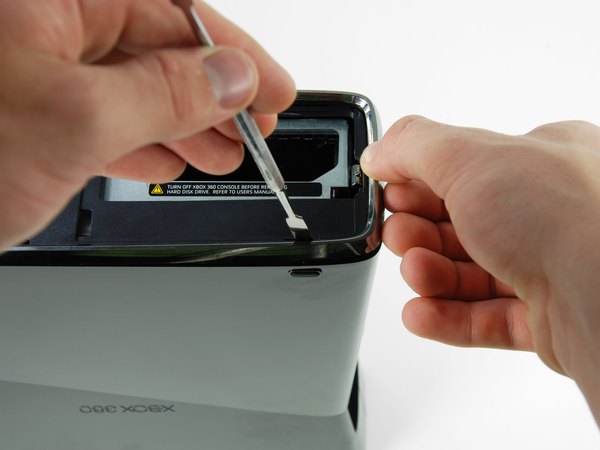

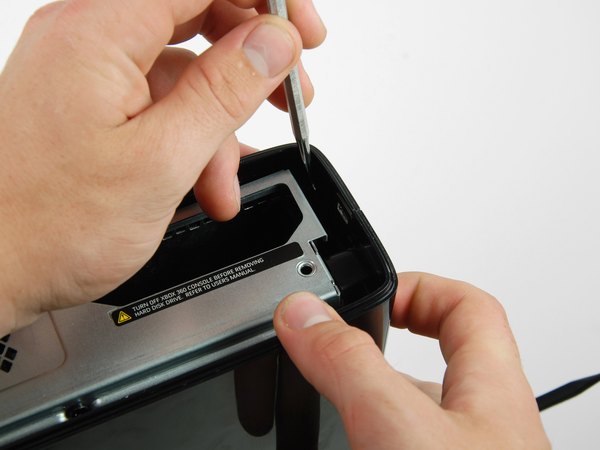

اسپاجر فلزی رو تو گوشه سمت راست و عقب دریچه مشکی رنگ، بین خود دریچه و لبه نقره‌ای رنگ قاب فرو کن. اسپاجر رو مثل یه اهرم به سمت عقب کج کن تا دریچه از قاب فاصله بگیره و بالا بیاد.

باید اسپاجر رو تا جایی بچرخونی که گیره‌ها کامل از نوار نقره‌ای رنگ عبور کنن و گیر نکنن.

با همون روش، دو تا گیره باقی‌مونده روی لبه سمت راست رو هم آزاد کن.

الان باید تمام گیره‌های سمت راست و لبه جلویی آزاد شده باشن. اگه موقع کار چند تا گیره دیگه هم خودبه‌خود باز شدن، اصلا جای نگرانی نیست.

حالا دریچه پایینی رو با دست بگیر و کامل از روی قاب بلندش کن.

مرحله بعدی جدا کردن حاشیه پایینی قاب هست که با 4 تا گیره به بدنه اصلی متصله.

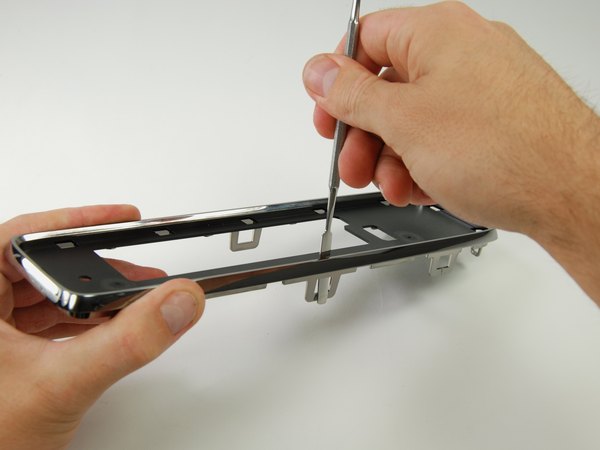

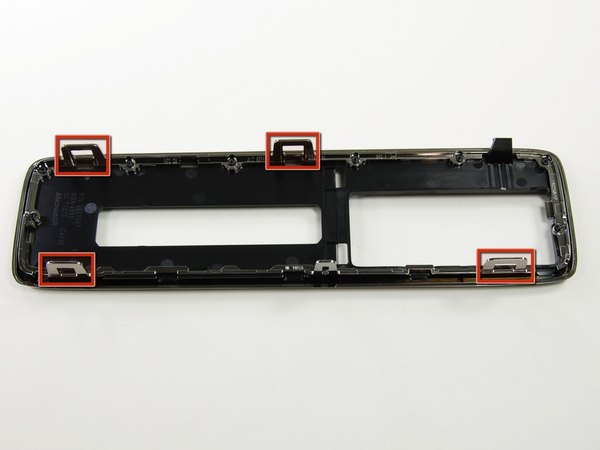

گیره‌هایی که با رنگ قرمز مشخص شدن رو با بردن اسپاجر فلزی به زیرشون آزاد می‌کنیم. فقط کافیه نوک اسپاجر بره زیر گیره و بعد با یه اهرم کردن ساده رها بشن.

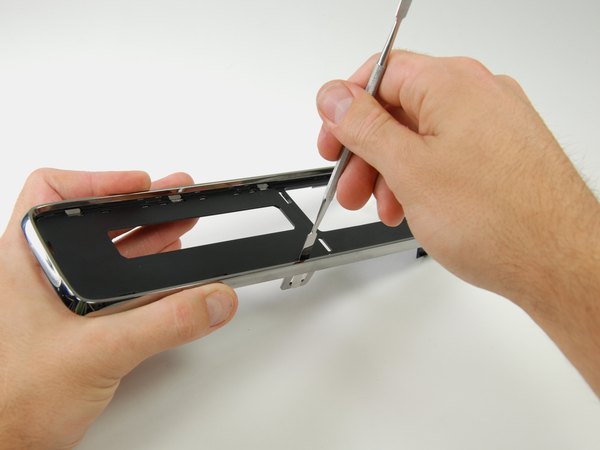

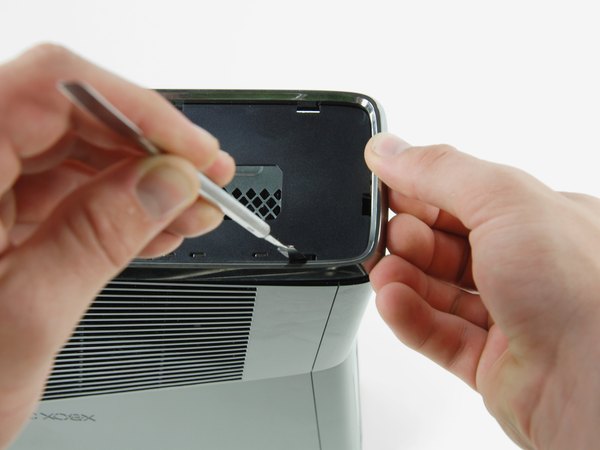

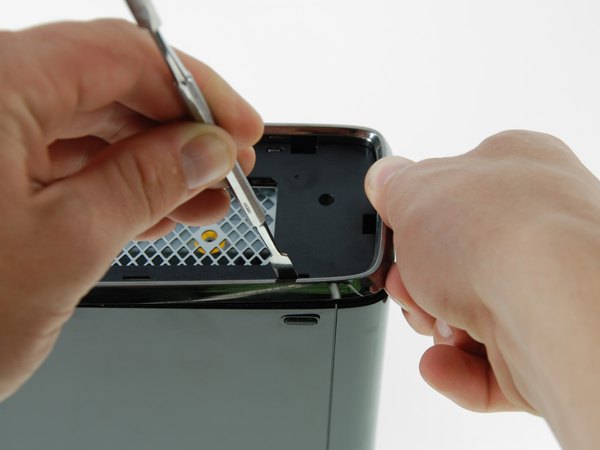

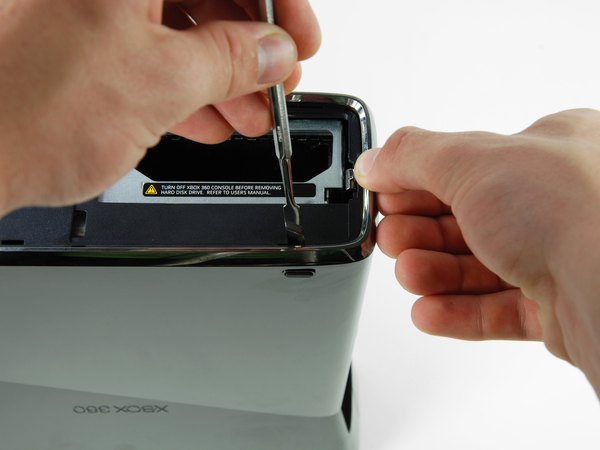

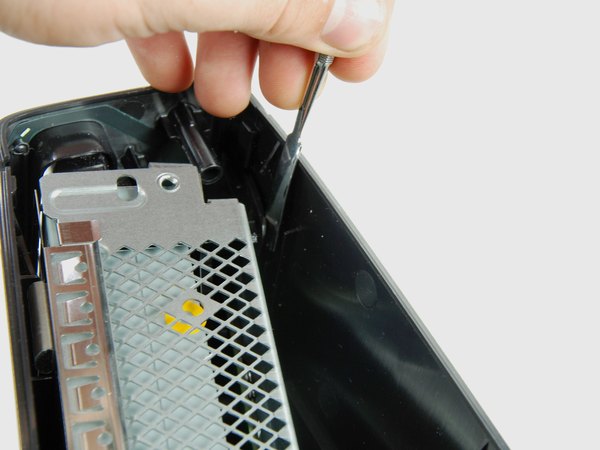

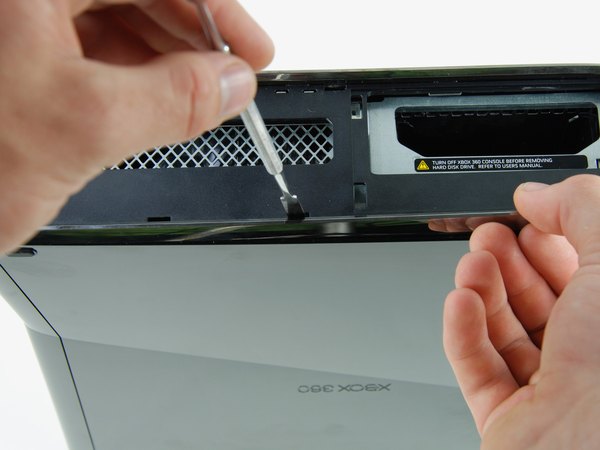

اسپاجر رو تو شکاف گوشه چپ و عقب حاشیه قاب فرو کن. همزمان که قاب رو با اون یکی دستت به سمت بالا می‌کشی، اسپاجر رو اهرم کن تا این بخش آزاد بشه.

احتمالا صدای آزاد شدن گیره رو به وضوح می‌شنوی.

اسپاجر رو ببر سراغ شکاف وسطی سمت چپ و اونو بین گیره و قاب قرار بده. قاب رو بکش بالا و همزمان اسپاجر رو اهرم کن تا گیره باز بشه. دقیقا همین حرکت رو برای گیره جلویی تو لبه سمت چپ هم تکرار کن.

با این کار، کل سمت چپ حاشیه پایینی باید آزاد شده باشه.

کنسول رو بچرخون تا پنل جلویی سمت راستت باشه و قاب سمت راست روبروت قرار بگیره.

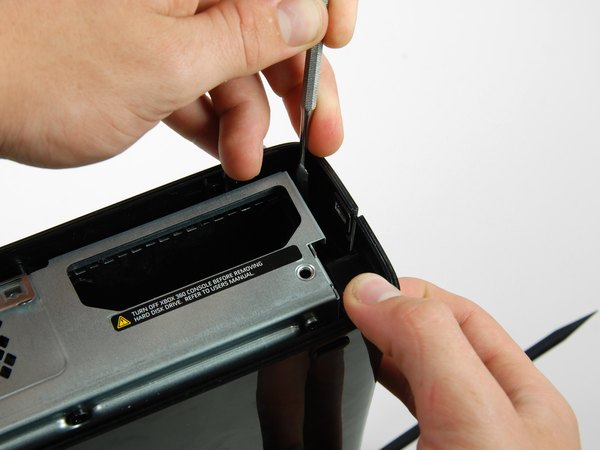

اسپاجر رو بفرست تو عقب‌ترین شکاف لبه راست قاب. با فشار دادن اسپاجر به سمت پایین و تکیه دادنش به قاب دستگاه، اونو پشت گیره محکم کن. همزمان گیره رو آزاد کن و قاب رو به سمت بالا بکش.

باز کردن این گیره یکم سخته و بدقلقه، پس برای جا زدن درست اسپاجر باید یکم بیشتر نیرو وارد کنی.

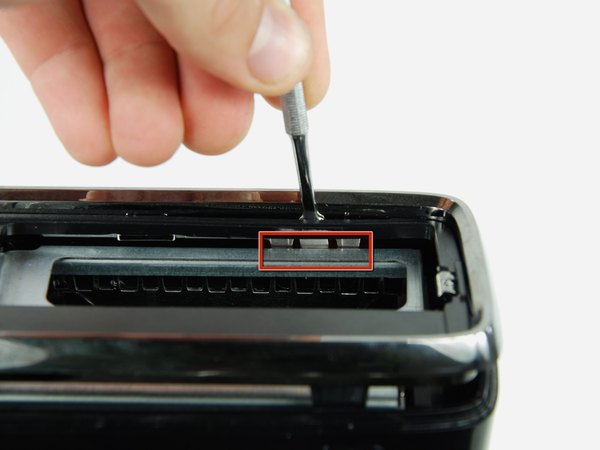

این گیره خاص، شکافی روی قاب برای راهنمایی نداره. برای پیدا کردنش باید زیر حاشیه قاب، نزدیک شکاف هارد دیسک رو نگاه کنی.

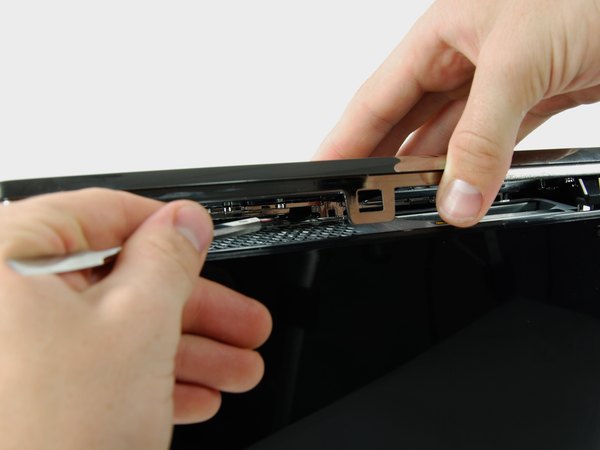

اسپاجر رو بین لبه نقره‌ای و قاب پایینی، دقیقا بالای همون گیره مخفی فرو کن. در حالی که قاب رو به سمت بالا می‌کشی، گیره رو رها کن.

این گیره آخر از بقیه کوچیک‌تره و نباید مثل بقیه از بالا بازش کنی.

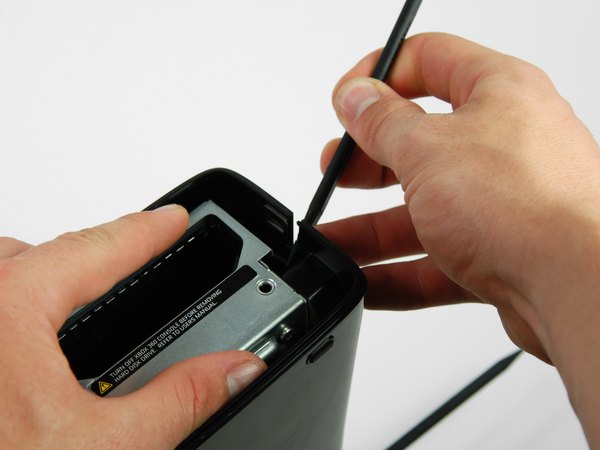

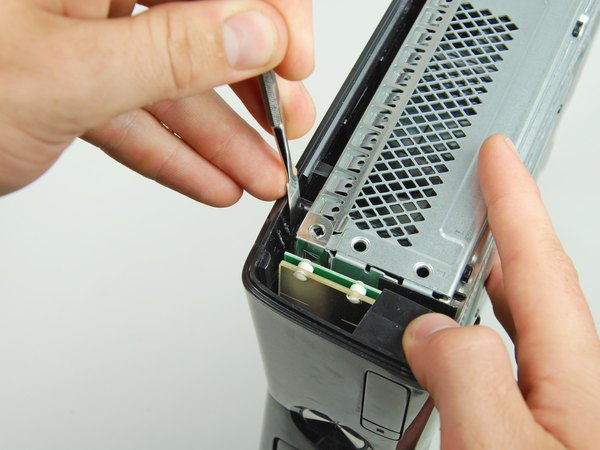

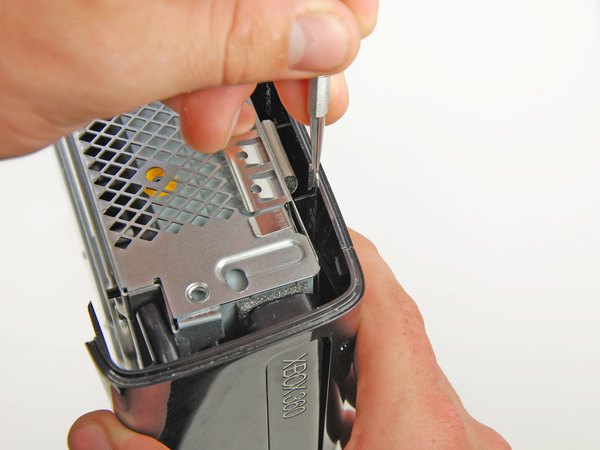

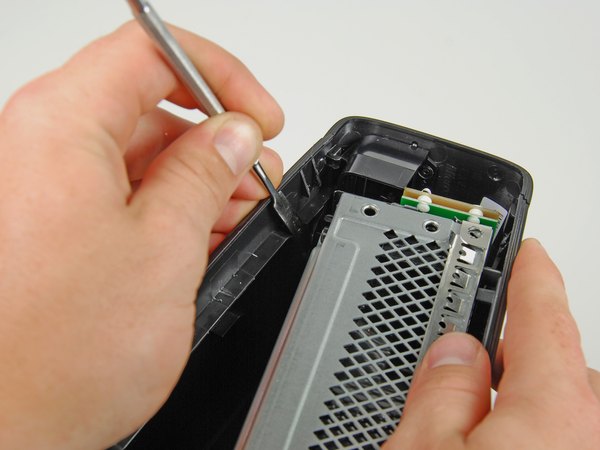

لبه سمت چپ قاب پایینی رو اون‌قدری بلند کن که فضای کافی برای کار داشته باشی. اسپاجر فلزی رو ببر پشت لبه چپ آخرین گیره و اونو به سمت مخالف قاب فشار بده تا باز بشه.

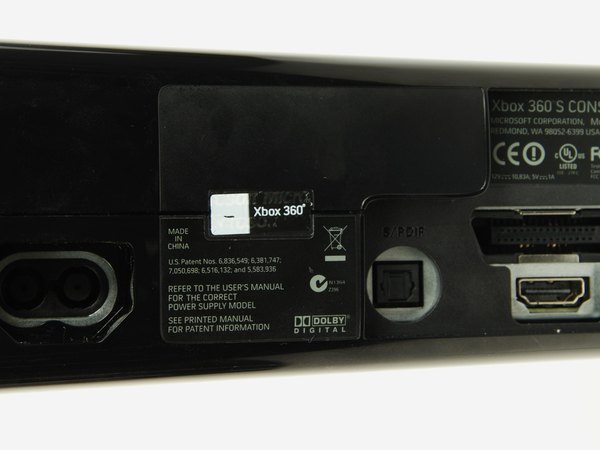

از این مرحله به بعد، برای باز کردن بیشتر ایکس باکس مجبوری برچسب گارانتی مایکروسافت روی قاب رو پاره کنی. با این کار، گارانتی قطعات داخلی دستگاهت باطل میشه (البته اگه هنوز اعتباری براش مونده باشه!).

کنسول رو تو حالت عادی قرار بده جوری که پنل جلویی روبروت باشه.

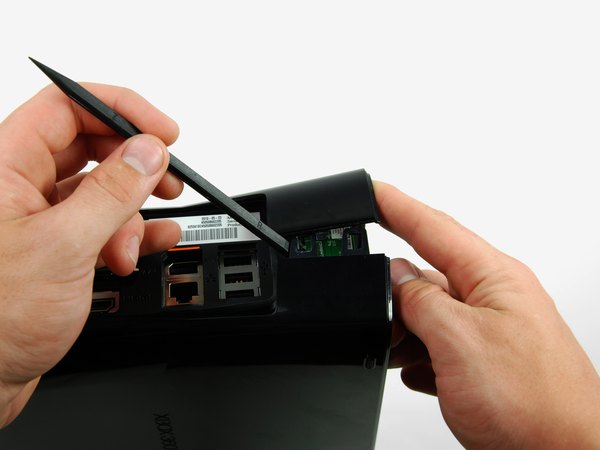

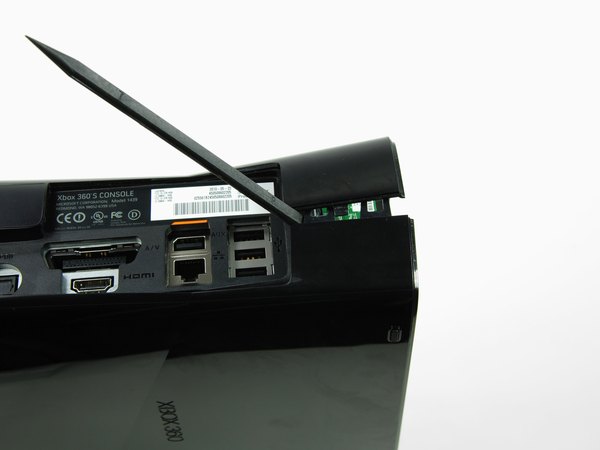

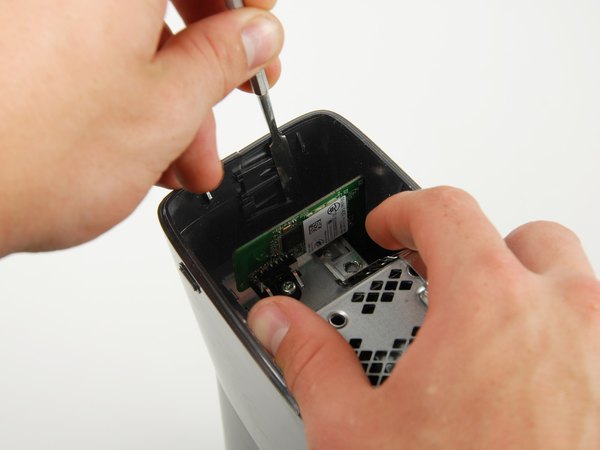

پشت کارت وای‌فای، روی لبه بالایی کنسول، دو تا گیره وجود داره که قاب‌های چپ و راست رو به هم وصل کردن؛ اونا رو پیدا کن. با یه دستت قاب‌های چپ و راست رو از هم دور کن و با دست دیگه‌ات اسپاجر رو بنداز زیر گیره‌ها تا رها بشن.

حتما قاب‌ها رو از هم فاصله بده تا گیره‌هایی که باز کردی دوباره چفت نشن.

یه اسپاجر رو لای قاب چپ و راست گیر بده تا فاصله‌شون حفظ بشه و بتونی با خیال راحت بری سراغ بقیه قسمت‌ها.

ایکس باکس رو برگردون تا پنل جلویی سمت چپ قرار بگیره و قاب سمت چپ روبروت باشه.

با یه دست قاب‌های چپ و راست رو از هم دور کن و گیره‌ای که کنار شکاف هارد دیسک قرار داره رو آزاد کن.

هنوز باید قاب‌ها رو با دست از هم دور نگه داری که گیره‌ها برنگردن سر جاشون.

یه اسپاجر دیگه بردار و دقیقا زیر همون گیره‌ای که باز کردی، بین دو تا قاب فرو کن تا فاصله‌شون پر بشه.

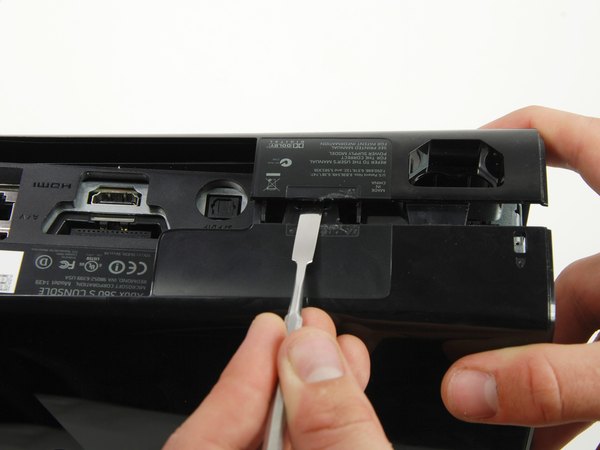

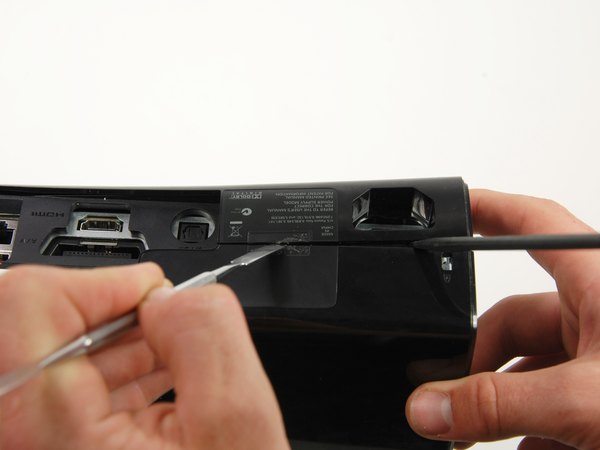

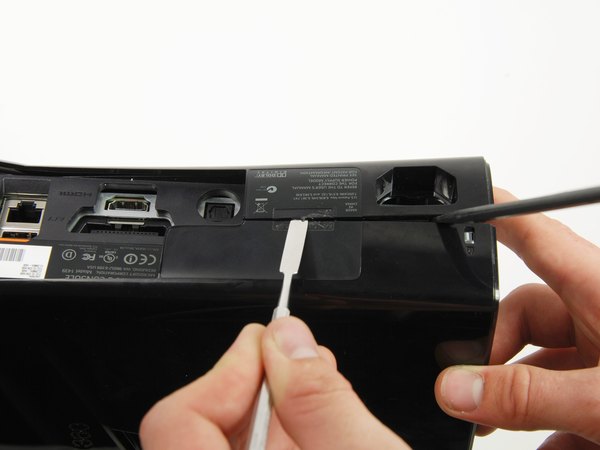

قسمت تخت یه اسپاجر فلزی رو بفرست لای درز قاب چپ و راست، دقیقا همون‌جایی که قبلا برچسب گارانتی بود. قاب چپ رو به سمت بالا اهرم کن تا یه شکاف بینشون ایجاد بشه، بعد اسپاجر رو کمی به سمت قاب چپ هل بده. اسپاجر رو به سمت بالا بچرخون تا آخرین گیره این بخش هم آزاد بشه.

الان دیگه می‌تونی اون اسپاجرهایی که برای باز نگه داشتن قاب از قبل گذاشته بودی رو برداری.

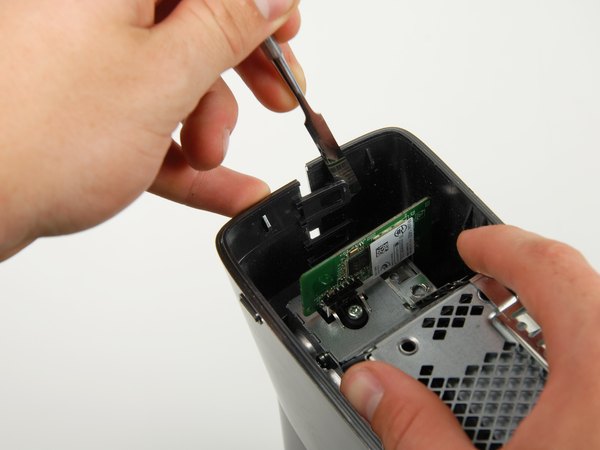

تو گوشه چپ و جلویی لبه بالایی، یه گیره هست که قاب سمت چپ رو به پنل جلویی متصل کرده؛ اون رو هم آزاد کن.

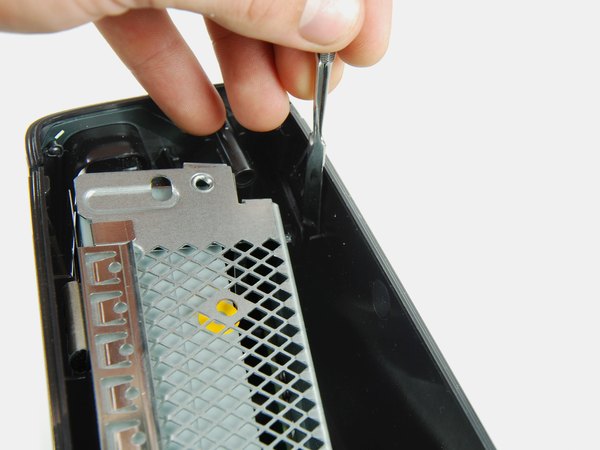

کنسول رو بچرخون تا کف دستگاه رو به بالا باشه. گیره‌ای که تو گوشه چپ و جلویی لبه پایینی قرار داره رو رها کن تا قاب چپ از پنل جلویی جدا بشه. قاب چپ رو از دستگاه فاصله بده و بچرخون تا دو تا گیره داخلی آخر هم آزاد بشن. حالا قاب سمت چپ رو به طور کامل بردار.

کنسول رو دوباره به حالت عادی برگردون جوری که پنل جلویی سمت خودت باشه.

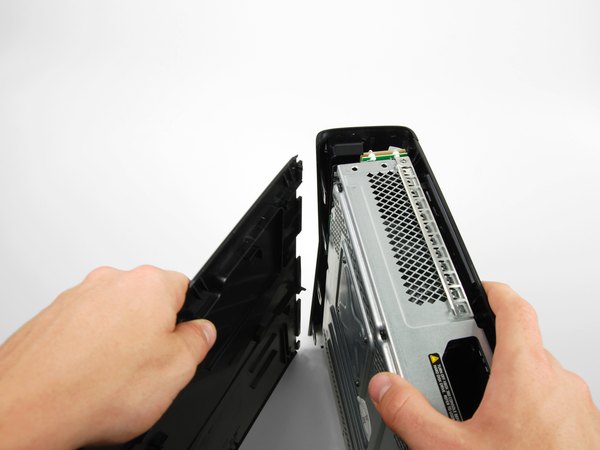

گیره نزدیک به گوشه راست و جلویی لبه بالایی رو پیدا کن و آزادش کن تا قاب راست از پنل جلویی جدا بشه.

کنسول رو برگردون تا زیر دستگاه رو به بالا باشه و پنل جلویی همچنان روبروت باشه.

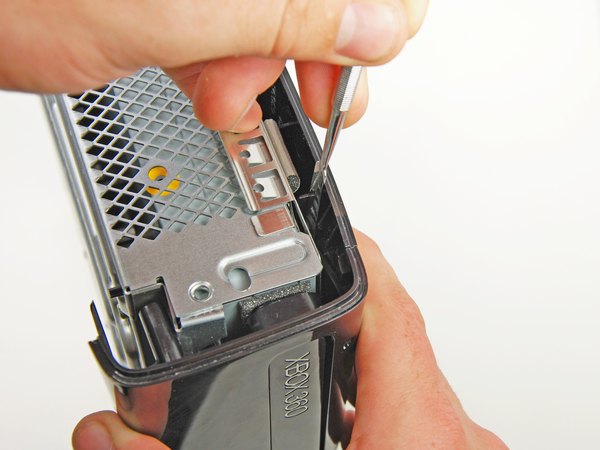

گیره‌ای که تو گوشه راست و جلوی لبه پایینی قرار داره رو هم رها کن.

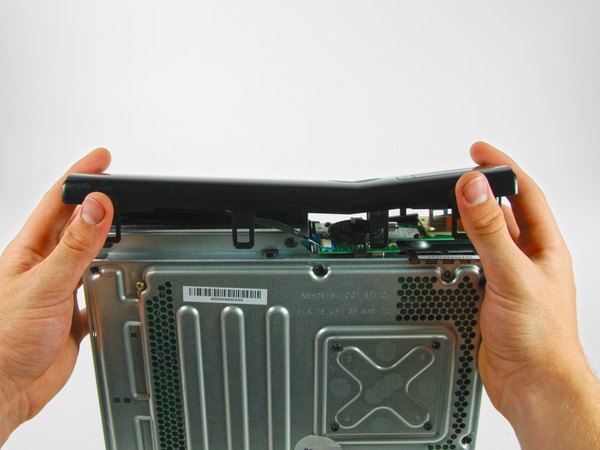

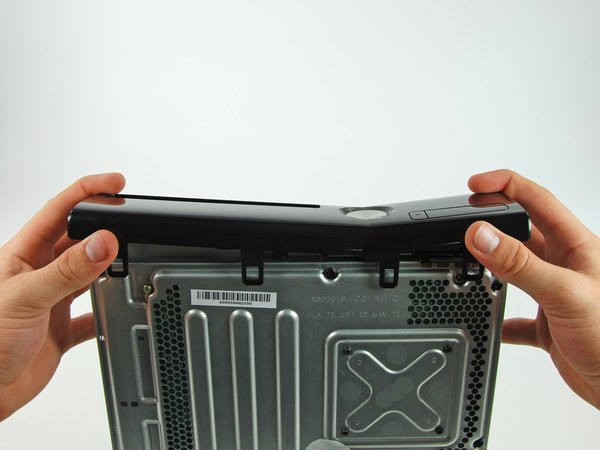

لبه سمت چپ پنل جلویی (Faceplate) رو کمی بلند کن تا دو تا گیره آخری که این پنل رو به قاب راست نگه داشتن آزاد بشن. حالا پنل جلویی رو از دستگاه فاصله بده.

خیلی مراقب باش! پنل جلویی هنوز با یه کابل فلت ظریف به کنسول وصله. یهو پنل رو نکشی که کابلش پاره میشه.

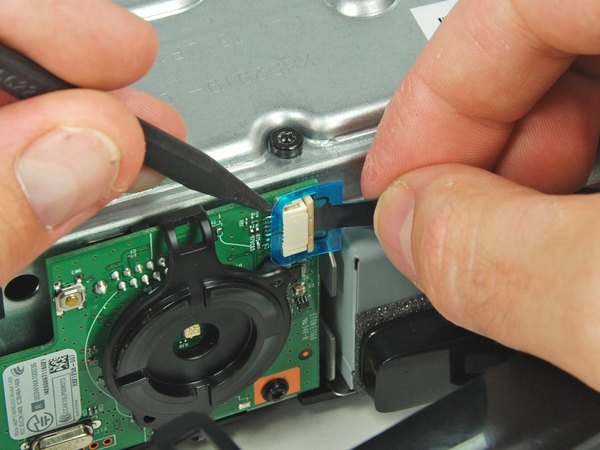

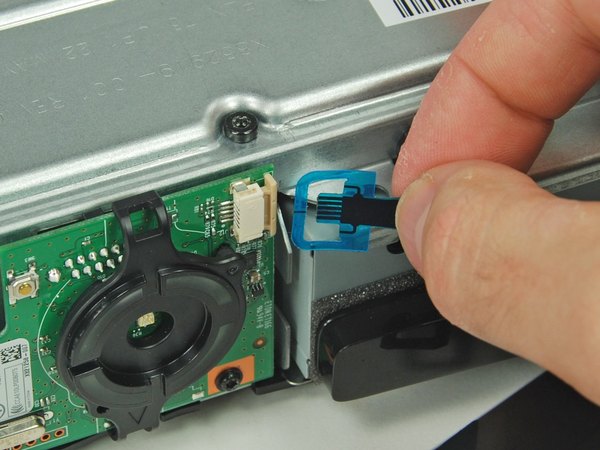

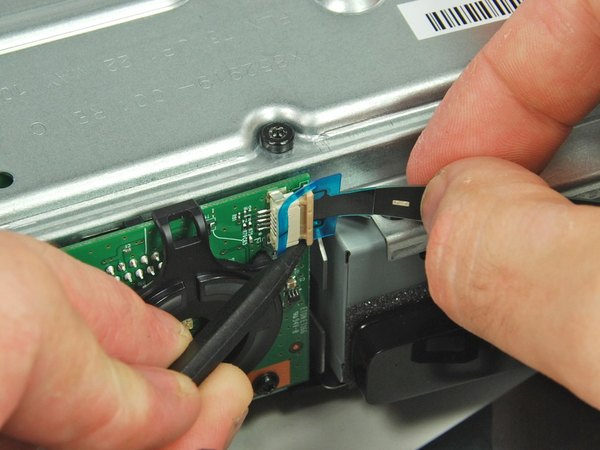

با استفاده از یه اسپاجر یا حتی ناخنت، زبونه پلاستیکی آبی رنگ روی سوکت کابل رو بلند کن. ضامن قفل‌کننده سوکت رو روی برد کلید پاور به سمت بالای کنسول هل بده تا باز بشه.

این ضامن فقط حدود 2 میلی‌متر جابجا میشه، پس فشار الکی بهش نیار.

کابل دکمه پاور رو مستقیم از تو سوکت بکش بیرون. الان دیگه پنل جلویی کاملا از کنسول جدا شده و می‌تونی بذاریش کنار.

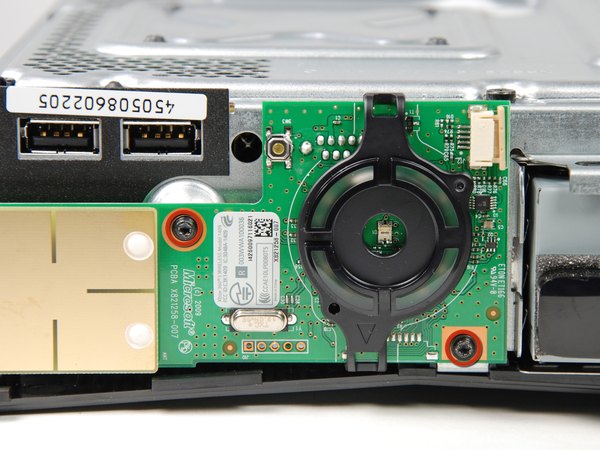

← دو تا پیچ 5.6 میلی‌متری Torx T8 که ماژول RF رو به شاسی فلزی متصل کردن پیدا کن و بازشون کن.

ماژول RF هنوز با یه سوکت بزرگ شبیه USB به ایکس باکس وصله.

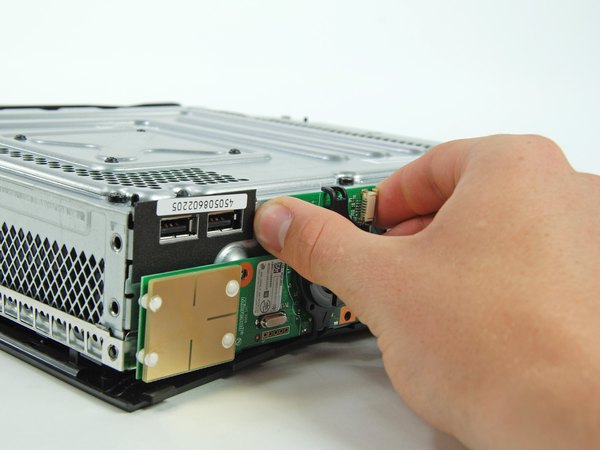

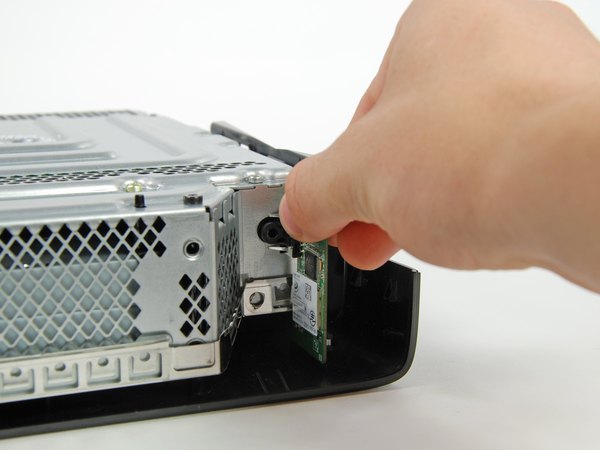

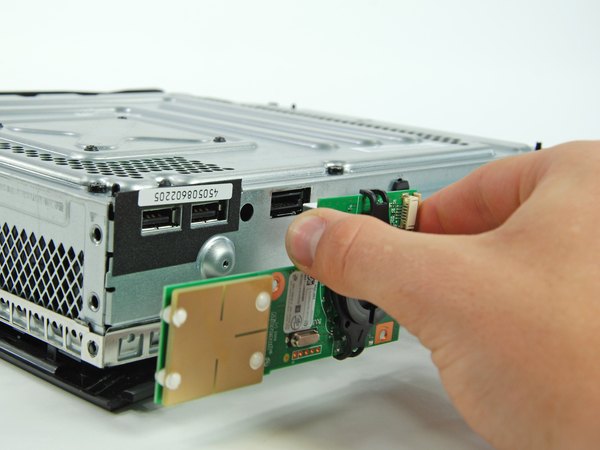

برای جدا کردنش، برد رو مستقیم و رو به بیرون بکش تا از سوکت خارج بشه.

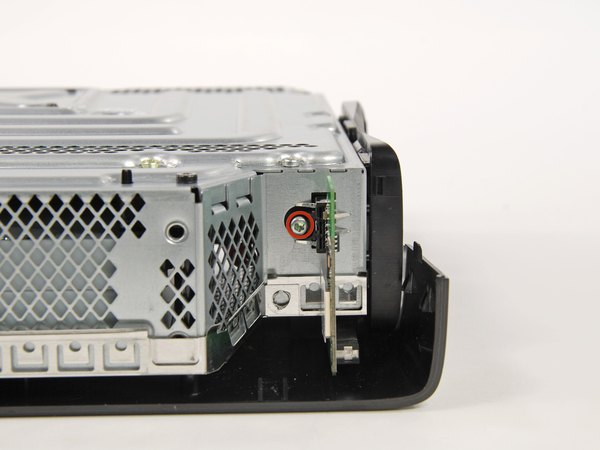

← یه تک پیچ Torx T10 کارت وای‌فای (Wi-Fi) رو سر جاش نگه داشته؛ اون رو باز کن.

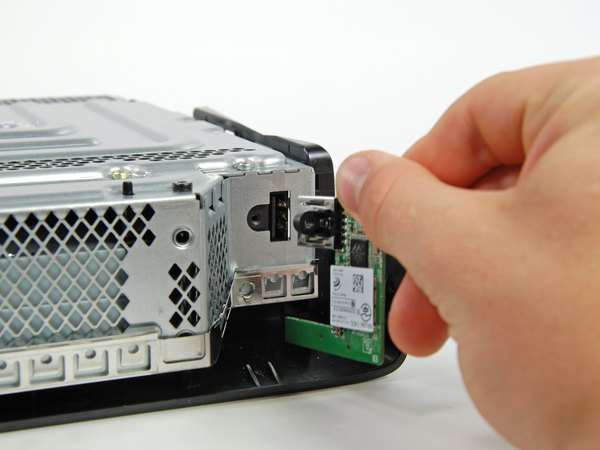

حالا برد وای‌فای رو از کنسول بکش بیرون.

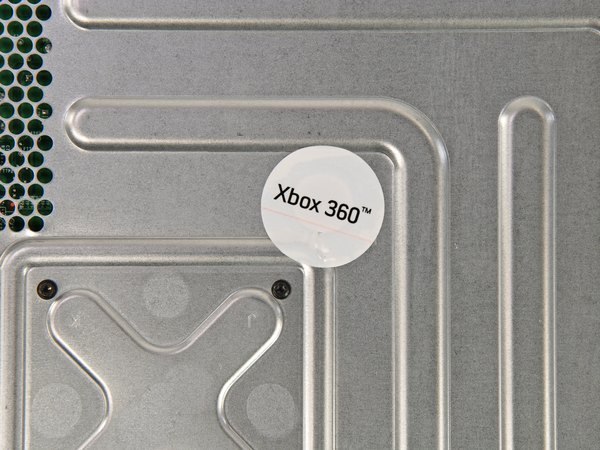

برچسب سفید و بزرگی که روی شاسی فلزی چسبیده رو بکن تا پیچی که زیرش مخفی شده معلوم بشه.

این برچسب هم برای پلمپ دستگاهه، ولی نگران نباش، از کار لذت ببر!

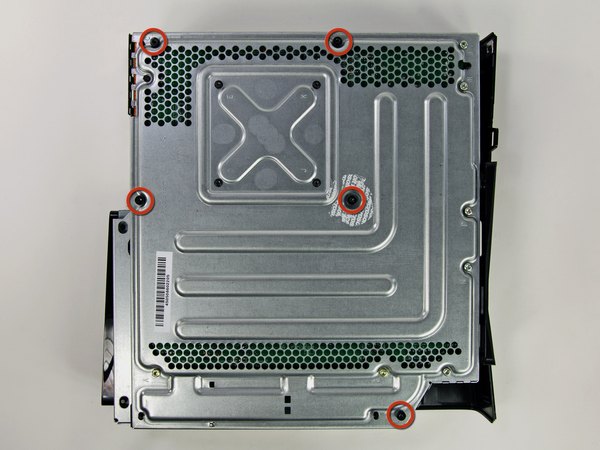

← پنج تا پیچ بلند 55.5 میلی‌متری Torx T10 که قاب سمت راست رو به شاسی فلزی وصل کردن باز کن.

ایکس باکس رو برگردون تا قاب سمت راست رو به بالا قرار بگیره.

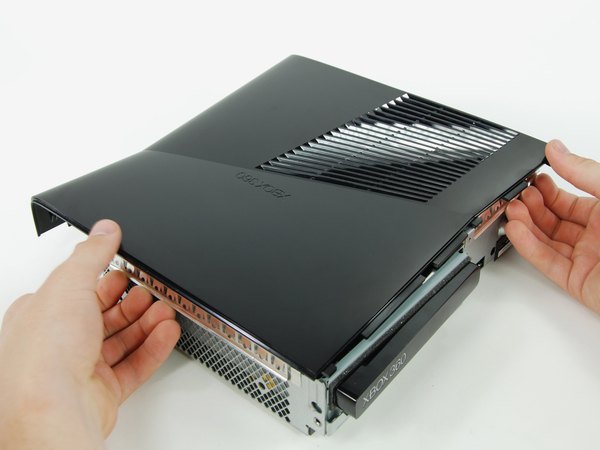

قاب سمت راست رو از لبه‌های فلزیش بگیر و بلند کن تا از دستگاه جدا بشه.

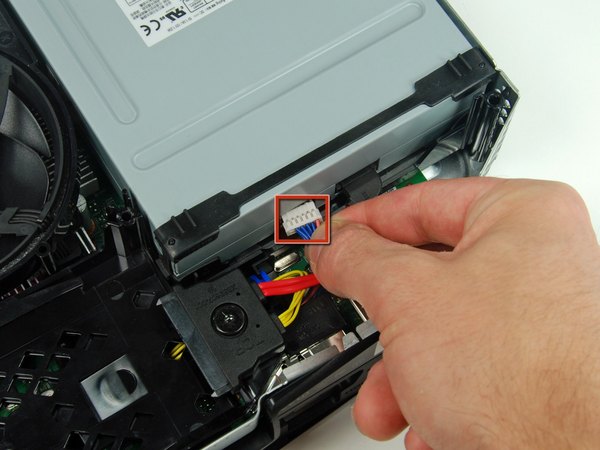

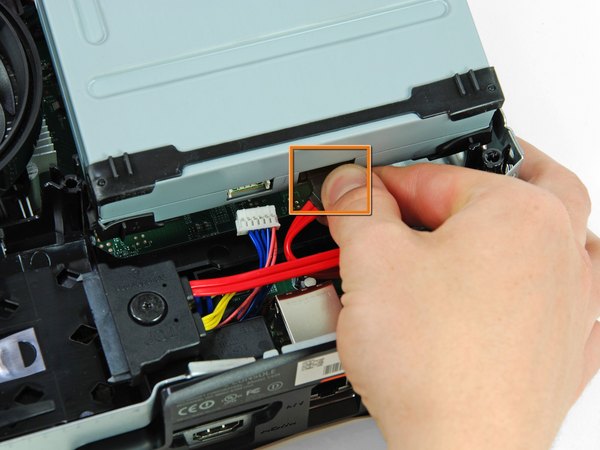

کابل دیتای درایو نوری رو از پشتش جدا کن. کابل برق رو هم از پشت درایو نوری بکش بیرون.

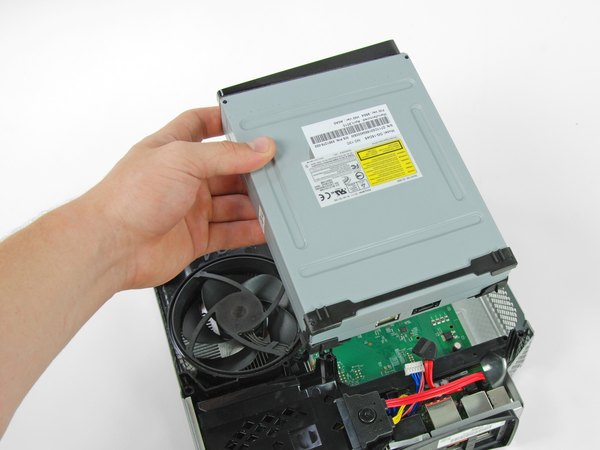

حالا خیلی راحت درایو نوری رو بلند کن و از ایکس باکس بیار بیرون.

کنسول رو برگردون تا زیر شاسی فلزی به سمت بالا باشه.

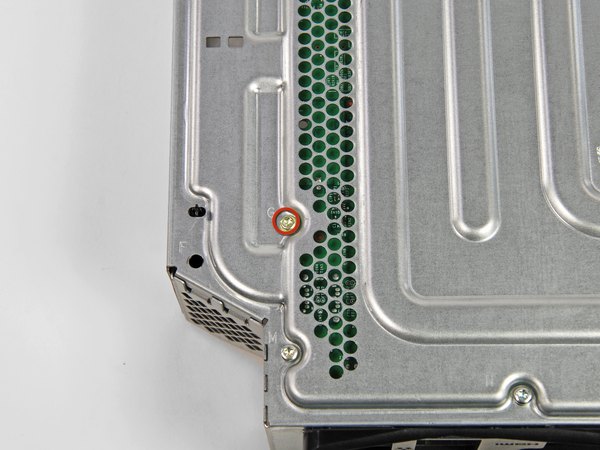

← تک پیچ طلایی رنگ 11.3 میلی‌متری Torx T10 رو از سوراخی که با حرف "G" علامت‌گذاری شده باز کن.

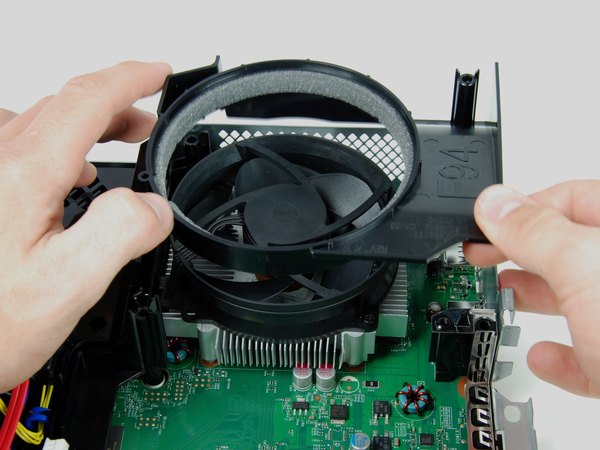

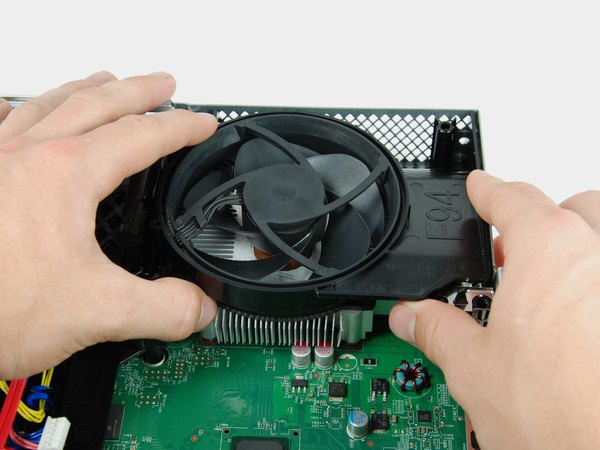

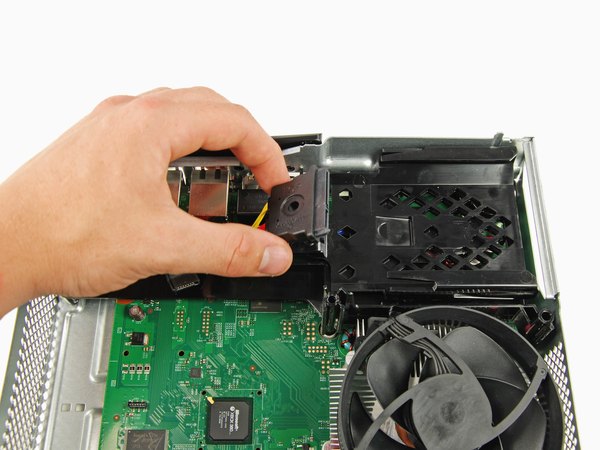

محفظه مشکی هدایت هوا (Fan Duct) رو از روی فن بردار.

زیر این محفظه (گوشه بالا سمت راست تو عکس‌ها) یه پین راهنما وجود داره. موقع بستن دوباره دستگاه، حواست به این پین و سوراخ پیچ باشه تا درست سر جاش بشینه.

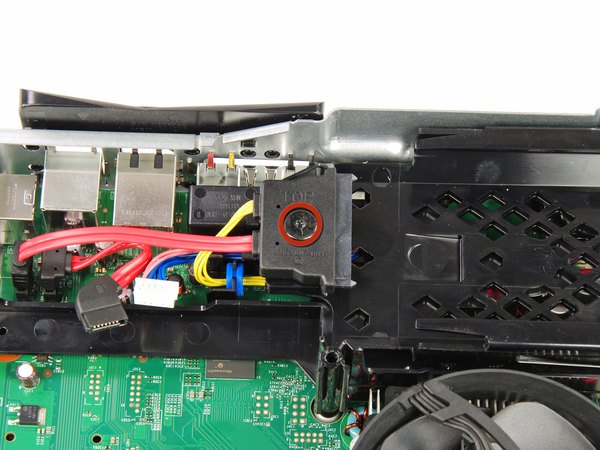

← تک پیچ 9.2 میلی‌متری Torx T10 که سوکت کابل هارد دیسک رو به براکت پلاستیکی متصل کرده باز کن.

سوکت کابل رو از روی براکت هارد بلند کن و آزادش کن.

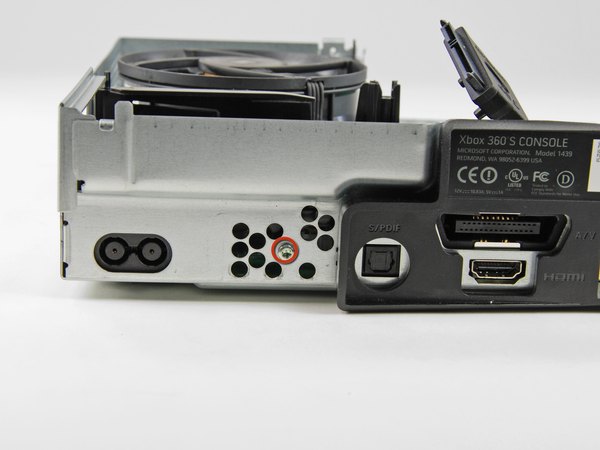

← پیچ 11.3 میلی‌متری Torx T10 که براکت هارد رو به شاسی فلزی (نزدیک پورت ورودی برق) نگه داشته پیدا کن و بازش کن.

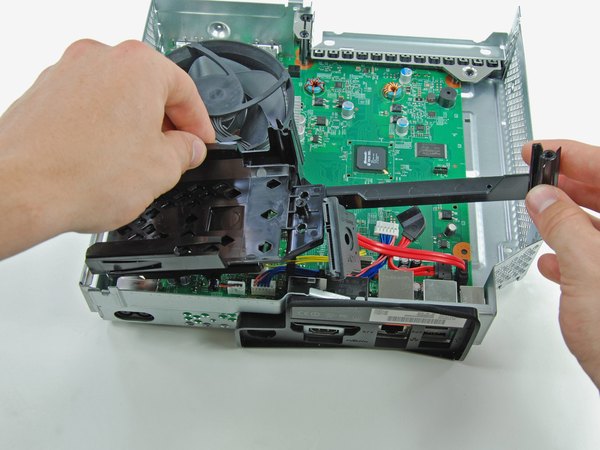

براکت هارد دیسک رو کامل از تو شاسی فلزی بیار بیرون.

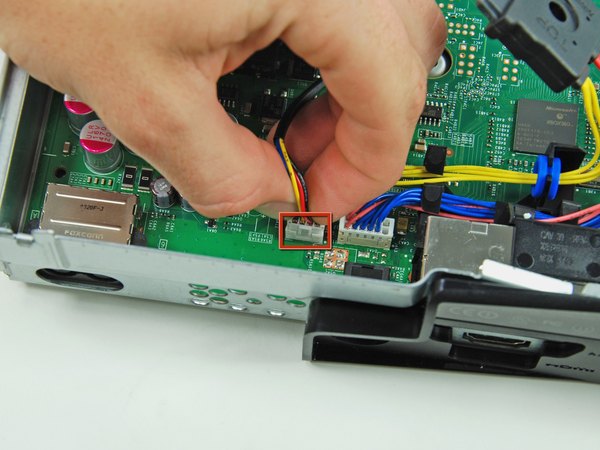

سوکت کابل فن خنک‌کننده رو بگیر و از روی مادربرد جداش کن.

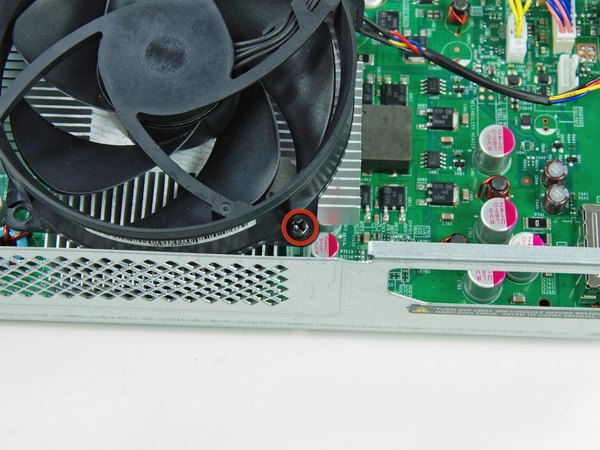

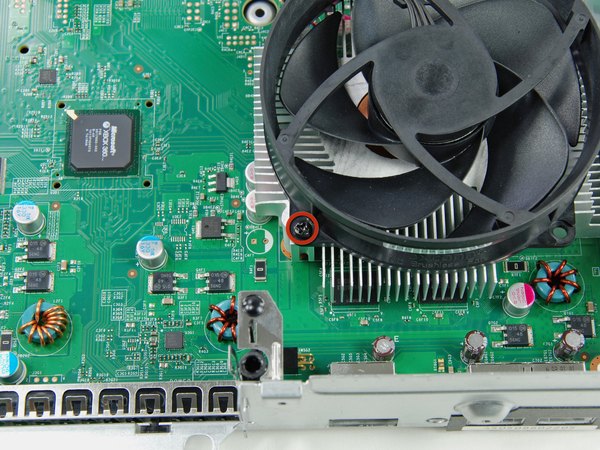

← دو تا پیچ چهارسو 11.7 میلی‌متری تو گوشه پایین راست و بالا چپ فن قرار داره که اون رو به هیت‌سینک محکم کرده؛ این دو تا رو باز کن.

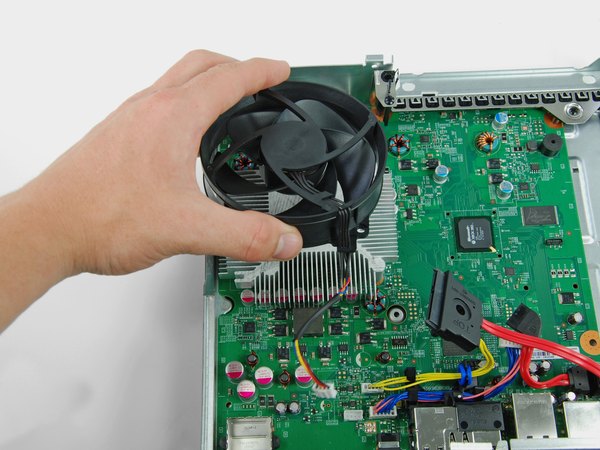

حالا فن معیوب رو کامل از روی مادربرد بلند کن و بیار بیرون.

خسته نباشی! بالأخره رسیدی به غول مرحله آخر و فن رو آوردی بیرون. حالا فن جدید و سالمت رو دقیقا جای فن قبلی بشون و تمام مراحلی که با هم اومدیم رو از آخر به اول انجام بده تا کنسول دوباره بسته بشه.

یادت باشه اگه خمیر سیلیکون پردازنده هم خشک شده بود، الان بهترین زمان برای تعویضشه تا کنسولت حسابی خنک کار کنه. امیدواریم این آموزش از آیسی‌مدار کارت رو راه انداخته باشه؛ موفق باشی!
