تعویض دوربین پشت پلی‌استیشن ویتا

قبل از اینکه دست به آچار بشی، حتما دستگاه رو کامل خاموش کن و مموری کارت رو از جاش دربیار تا آسیبی به اطلاعاتت نرسه.

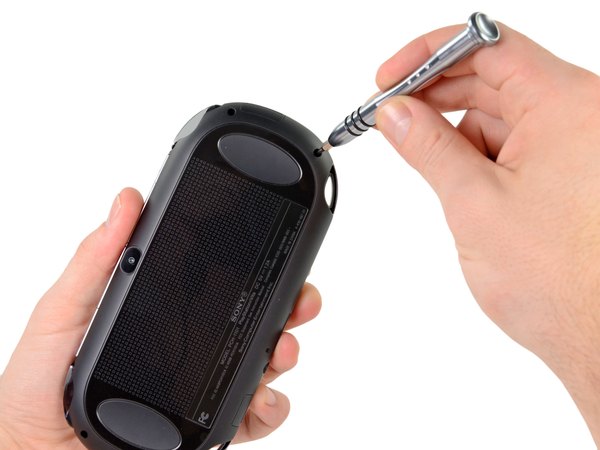

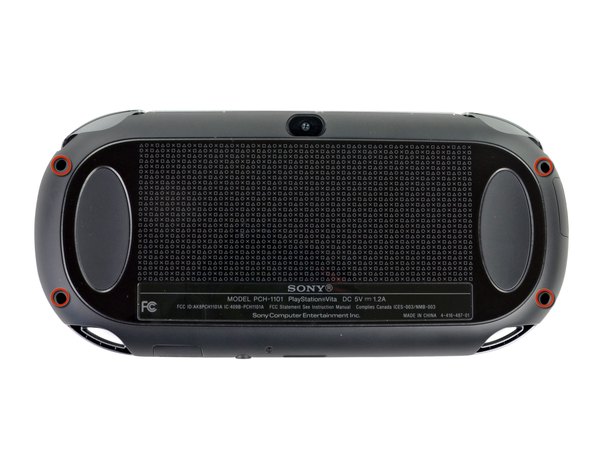

← با استفاده از پیچ‌گوشتی چهارسو #00، هر چهار تا پیچ 6.4 میلی‌متری که روی قاب پشتی می‌بینی رو باز کن.

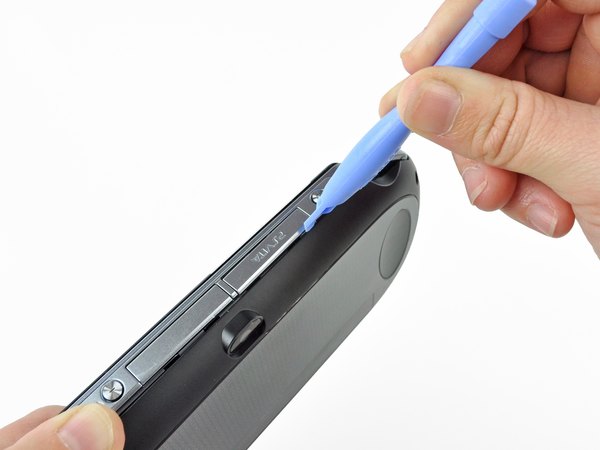

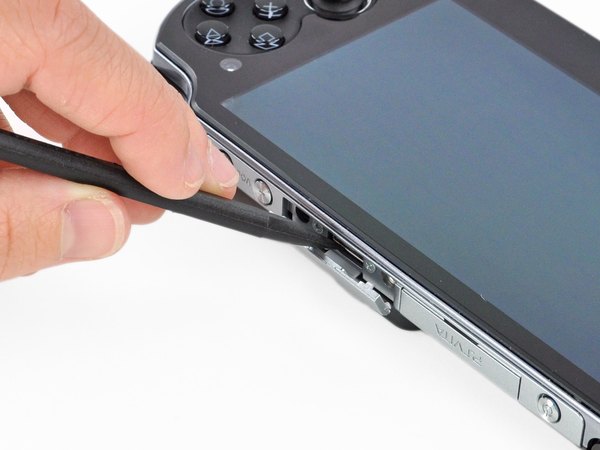

درپوش پورت لوازم جانبی رو که لبه بالایی دستگاه قرار داره پیدا کن و با ناخن یا نوک اسپاجر به آرومی بازش کن.

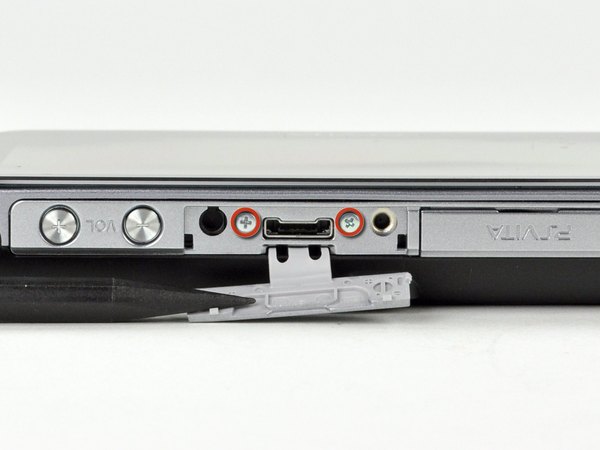

← زیر این درپوش، دو تا پیچ 5.4 میلی‌متری مخفی شدن. با همون پیچ‌گوشتی چهارسو این دو تا رو هم باز کن.

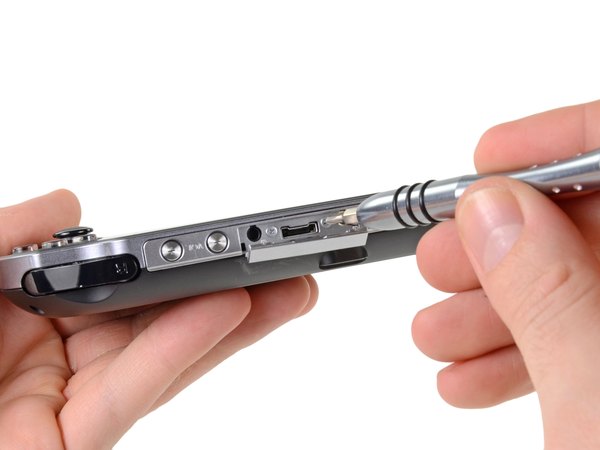

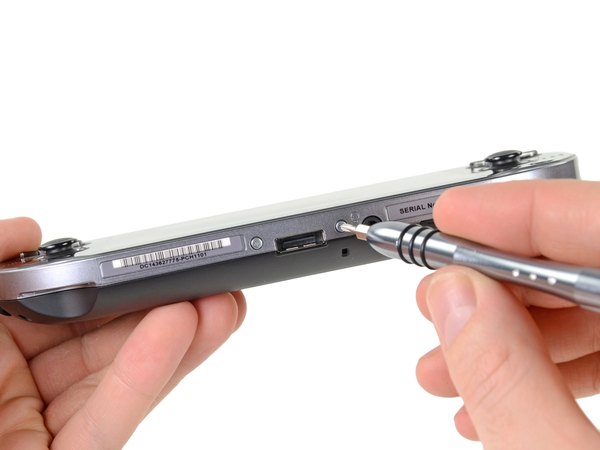

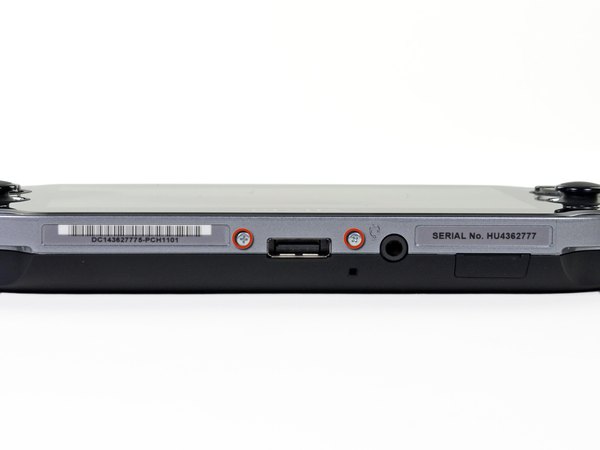

← حالا برو سراغ لبه پایینی دستگاه. کنار پورت شارژ، دو تا پیچ 5.4 میلی‌متری چهارسوی دیگه هست؛ اون‌ها رو هم باز کن.

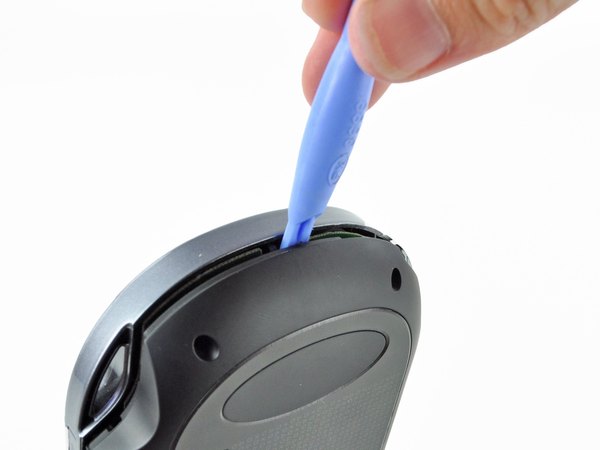

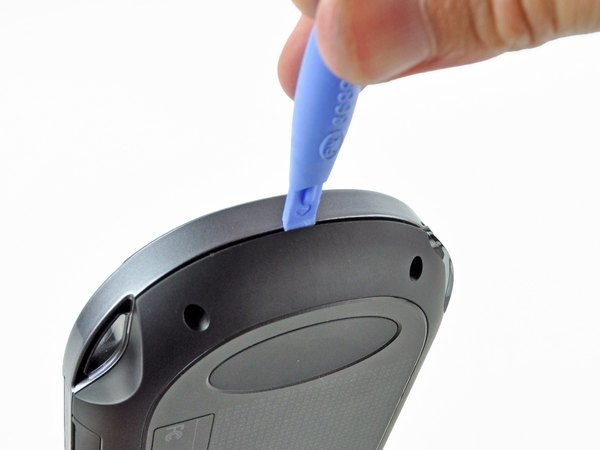

ابزار بازکننده پلاستیکی رو از کناره‌های دستگاه وارد درز بین قاب جلو و عقب کن. همین‌طور دور تا دور بدنه رو با ملایمت اهرم کن تا خارهای قاب آزاد بشن و دو نیمه از هم فاصله بگیرن.

خیلی مراقب باش! قاب جلو و عقب هنوز با کابل‌های ظریفی به هم وصلن. اگه یهو قاب‌ها رو بکشی و جدا کنی، ممکنه فلت‌ها پاره بشن.

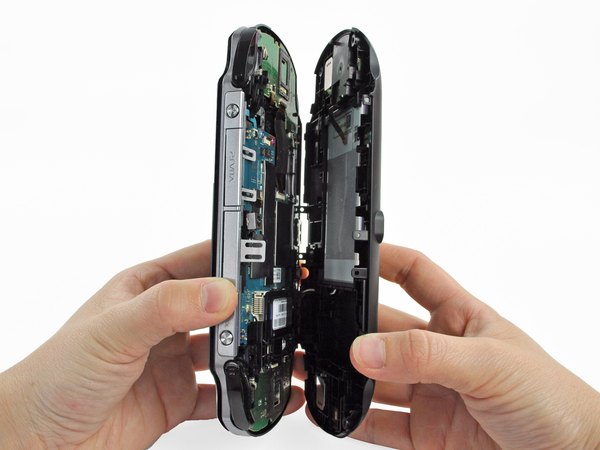

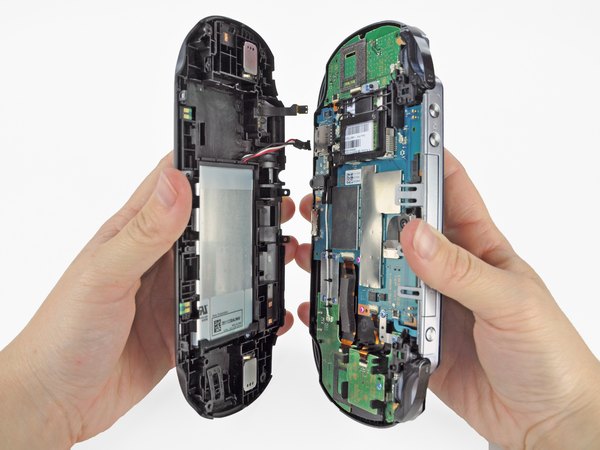

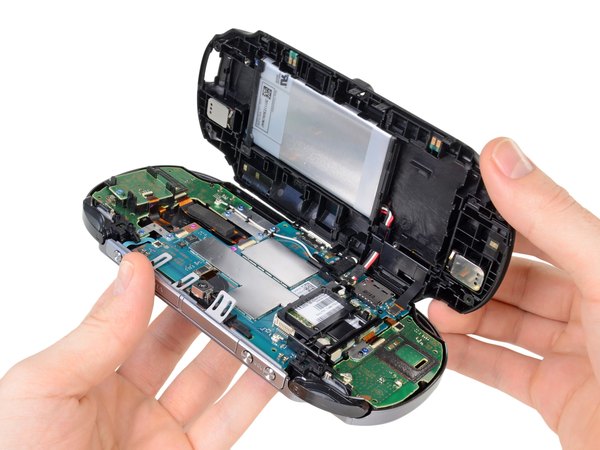

دو نیمه قاب رو خیلی نرم و با احتیاط باز کن. حین این کار، حواست به کابل باتری و فلت کنترلر صفحه لمسی که دو طرف دستگاه رو به هم وصل کردن، باشه.

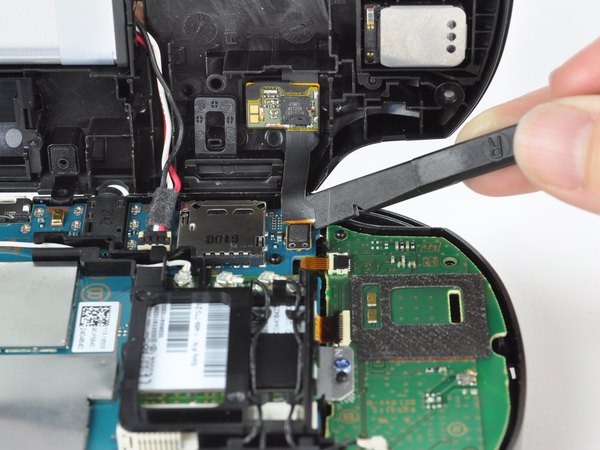

نوک اسپاجر رو ببر زیر کانکتور فلت کنترلر صفحه لمسی و خیلی آروم اون رو به سمت بالا اهرم کن تا از مادربرد جدا بشه.

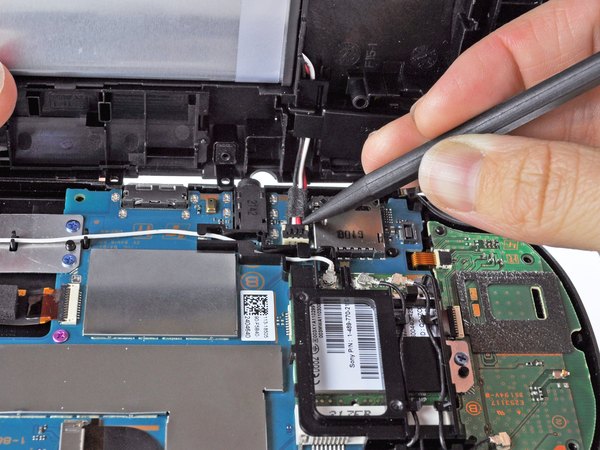

حالا با همون اسپاجر، کانکتور باتری رو هم به آرومی بالا بده تا اتصال باتری قطع بشه.

الان دیگه می‌تونی قاب‌های جلو و عقب رو کاملا از هم جدا کنی و قاب جلویی رو کنار بذاری.

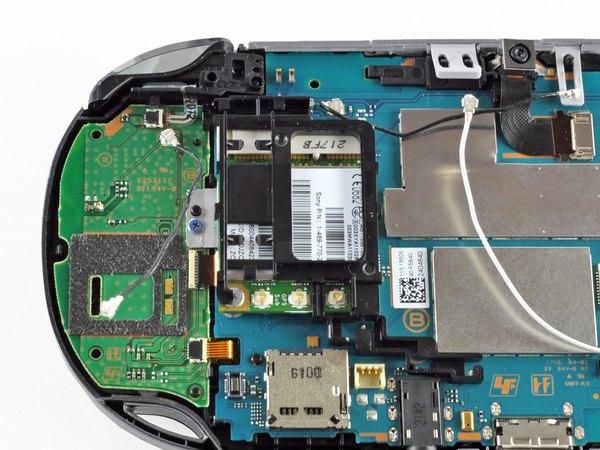

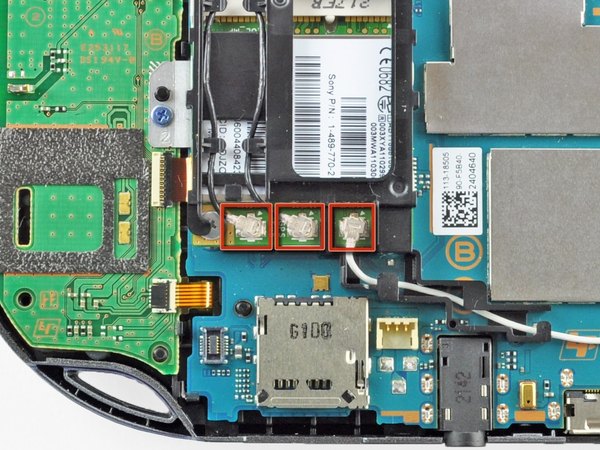

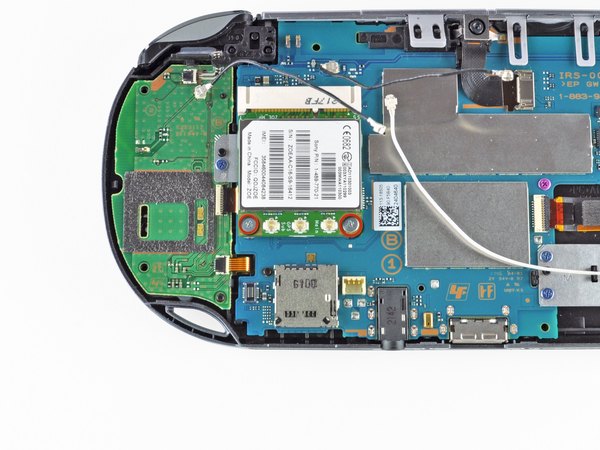

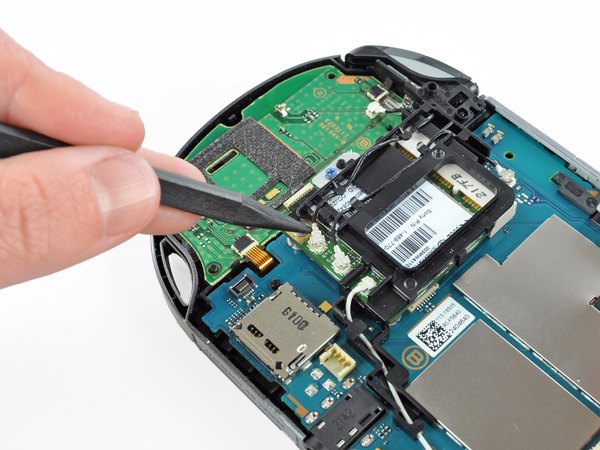

← با استفاده از نوک تیز اسپاجر، سه تا کانکتور کابل آنتن که روی کارت شبکه بی‌سیم (وایرلس) قرار دارن رو جدا کن.

کابل‌های آنتن رو از شیارهای روی قاب کارت شبکه خارج کن و اون‌ها رو یه گوشه آزاد بذار تا دست و پاگیر نشن.

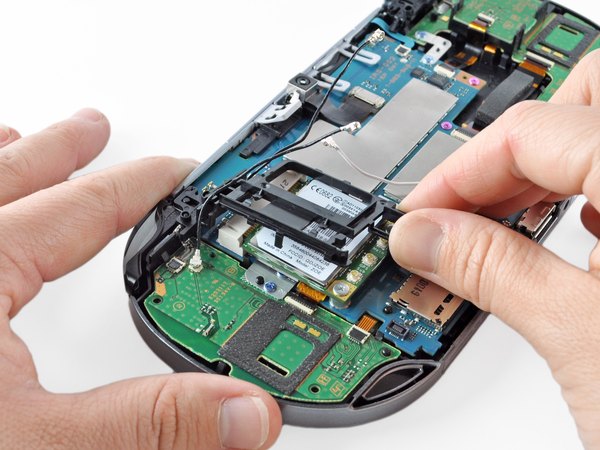

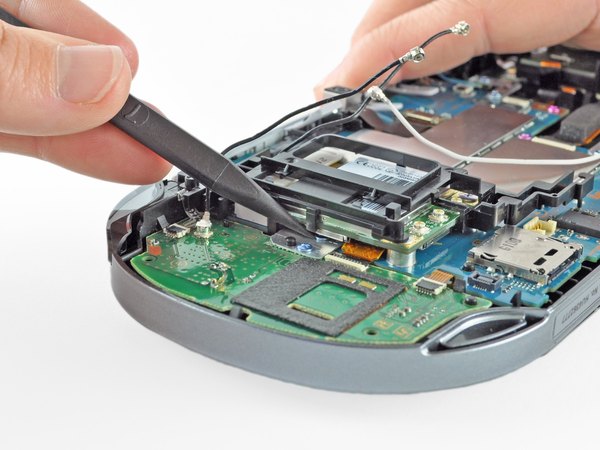

نوک اسپاجر رو زیر زبانه قاب پلاستیکی کارت وایرلس بنداز و اهرم کن تا زبانه باز بشه. قاب کارت وایرلس رو به سمت بالا بکش و کامل از روی دستگاه بردار.

← دو تا پیچ 4.4 میلی‌متری چهارسو #00 که کارت شبکه رو نگه داشتن رو باز کن.

وقتی پیچ‌ها باز بشن، کارت شبکه به صورت خودکار و با یه زاویه ملایم می‌پره بالا.

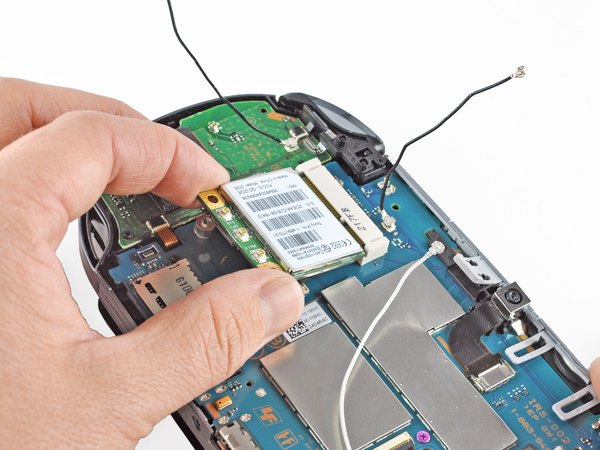

کارت شبکه بی‌سیم رو با دست بگیر و از سوکتش بیرون بکش.

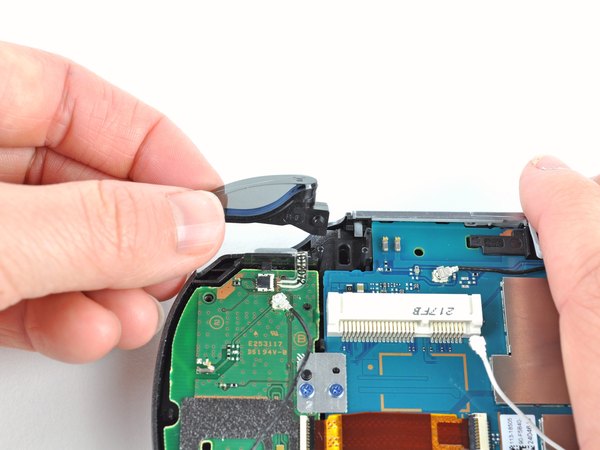

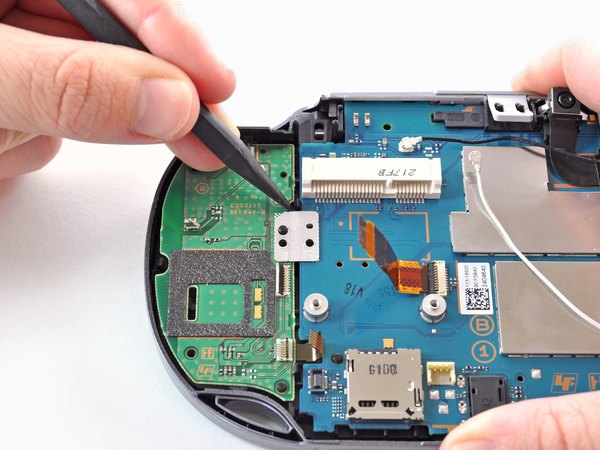

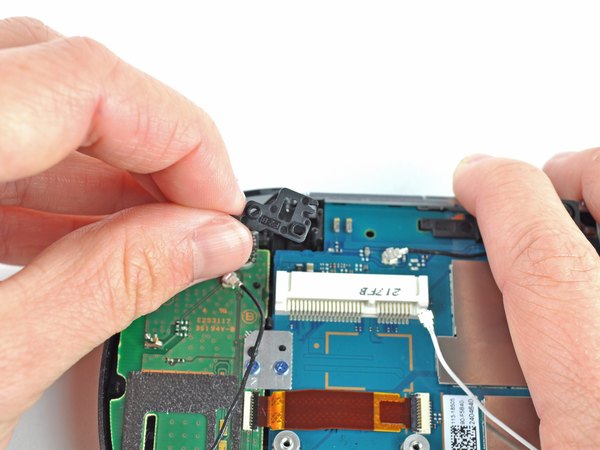

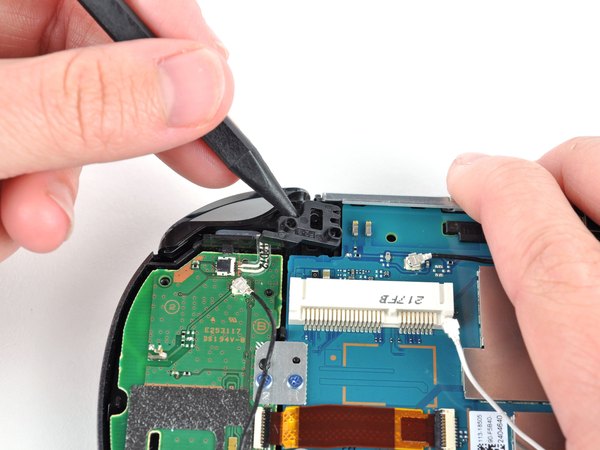

با کمک اسپاجر، قاب دکمه شانه‌ای سمت راست (R) رو اهرم کن و بعد از جدا شدن، کنار بذارش.

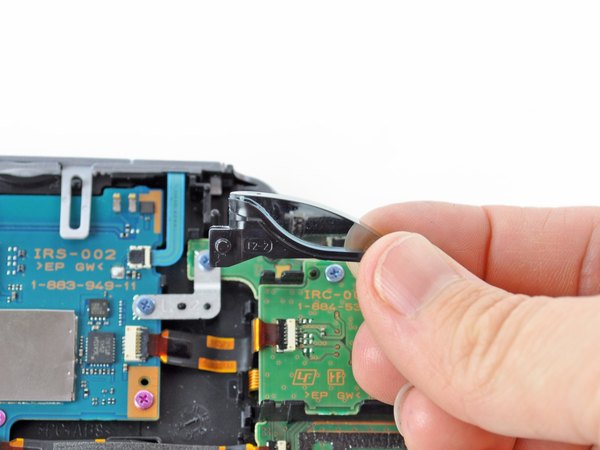

روکش پلاستیکی و نیمه‌شفاف دکمه شانه‌ای راست رو با دست بردار تا قطعات زیرش مشخص بشن.

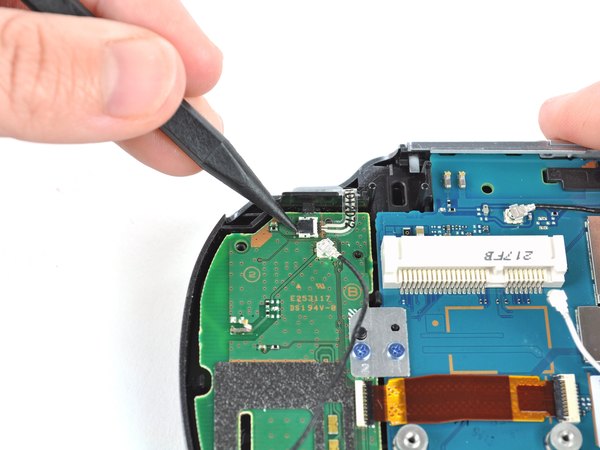

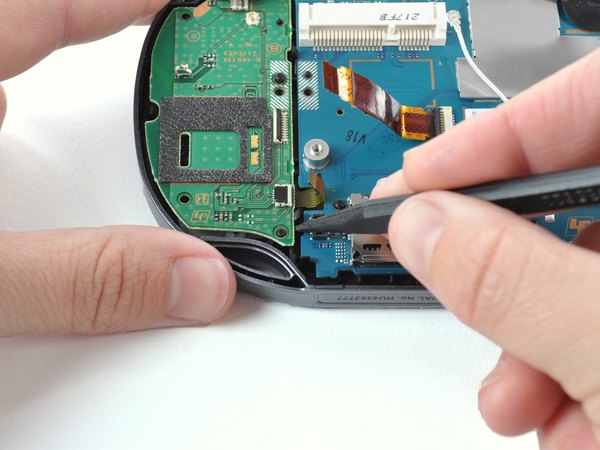

نوک اسپاجر رو ببر زیر زبانه قفل‌کننده سوکت فلت دکمه شانه‌ای راست و اون رو به سمت بالا باز کن. با استفاده از پنس، کابل فلت رو خیلی نرم از داخل سوکت بیرون بکش.

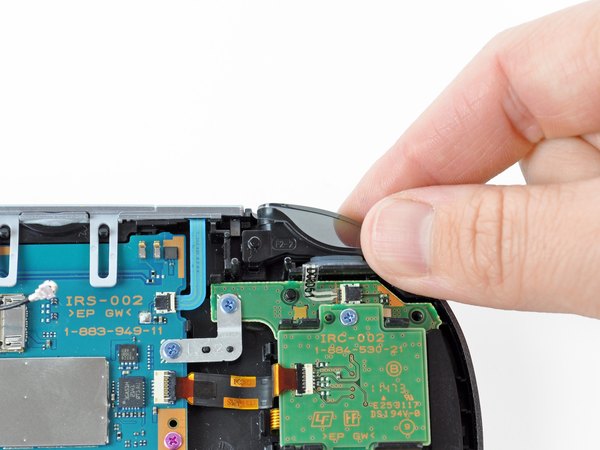

این دکمه با یه چسب خیلی ضعیف سر جاش قرار گرفته. اسپاجر رو ببر زیرش و به آرومی دکمه شانه‌ای راست رو از روی بدنه بلند کن.

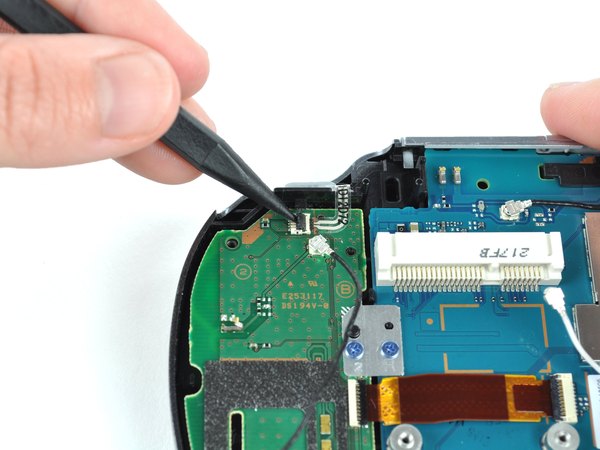

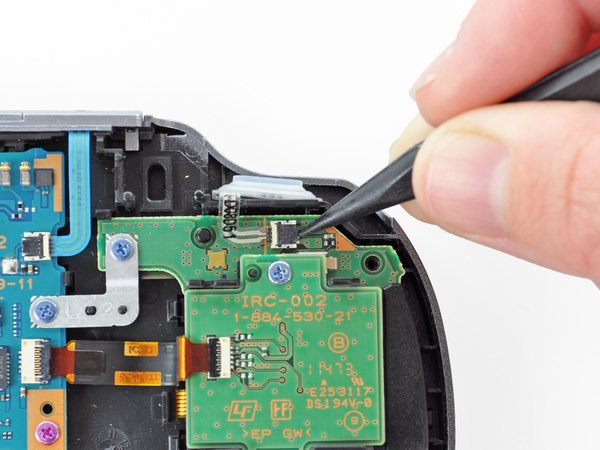

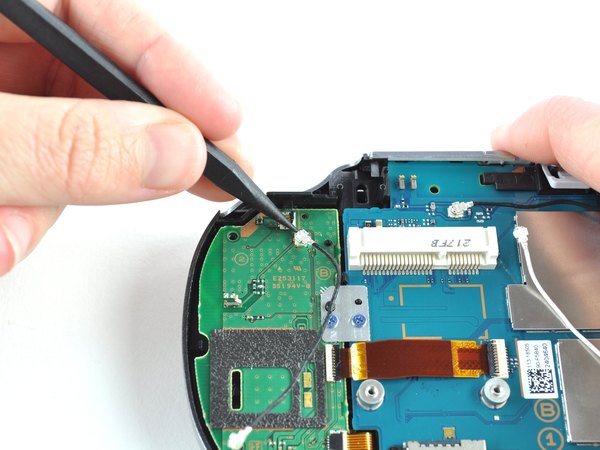

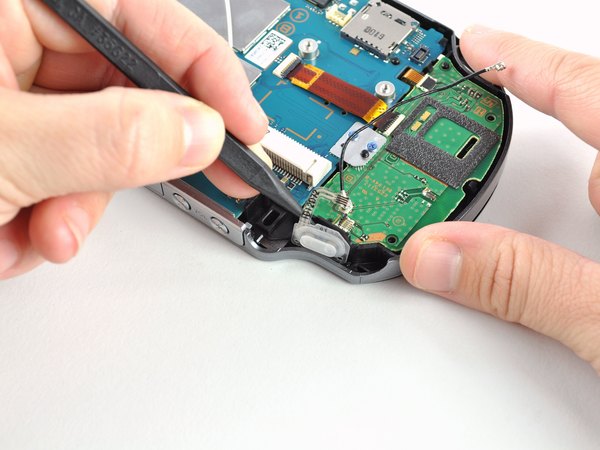

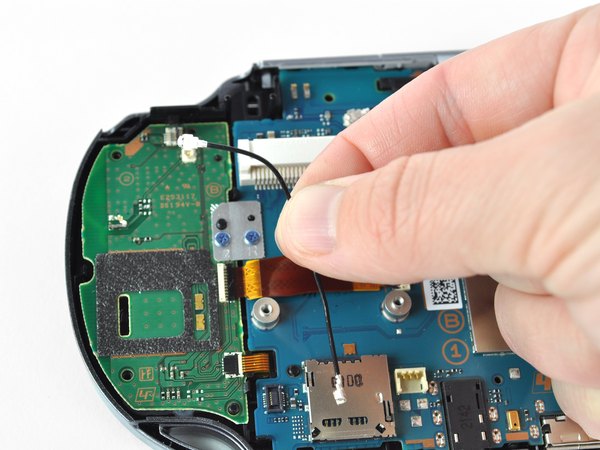

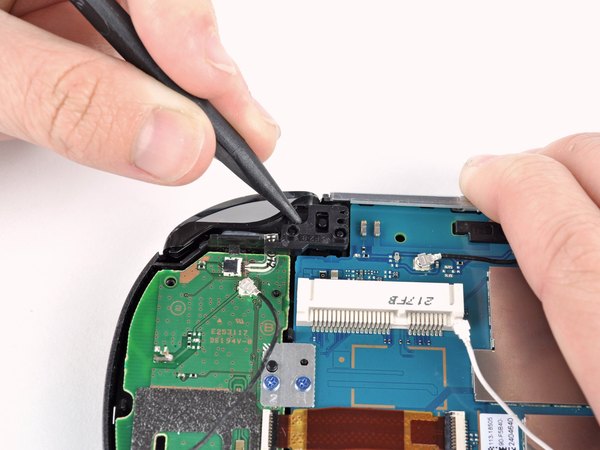

دوباره از نوک تیز اسپاجر کمک بگیر و کابل آنتنی که به برد دکمه‌های سمت راست وصل شده رو جدا کن. کابل آنتن رو کامل بردار.

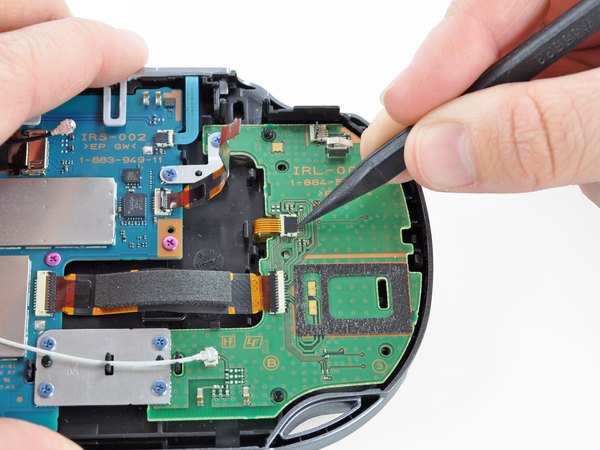

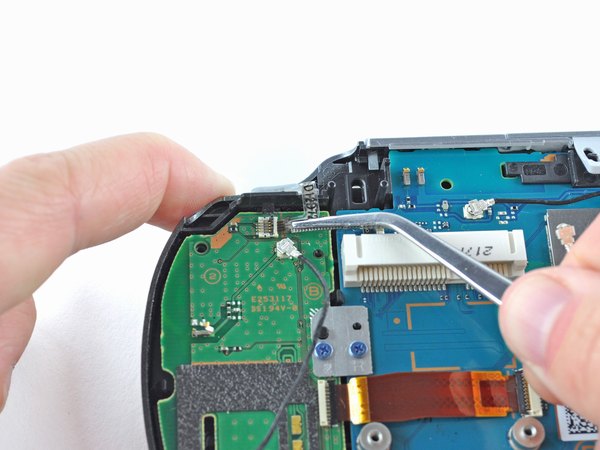

ضامن سوکت ZIF روی برد دکمه‌های سمت راست رو پیدا کن و با اسپاجر به سمت بالا بازش کن. کابل فلت رو با ملایمت از داخل سوکت بیرون بکش و آزادش کن تا مزاحمت ایجاد نکنه.

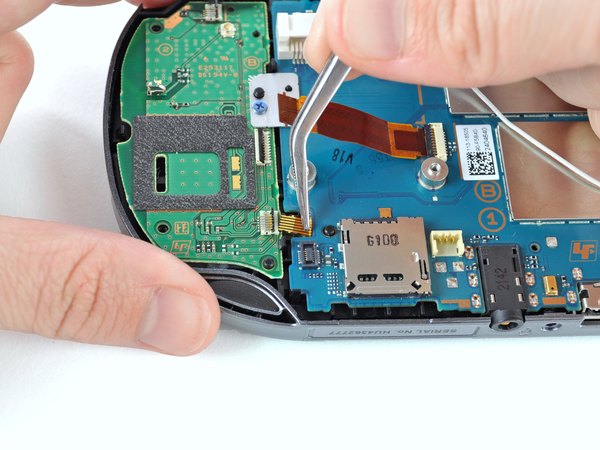

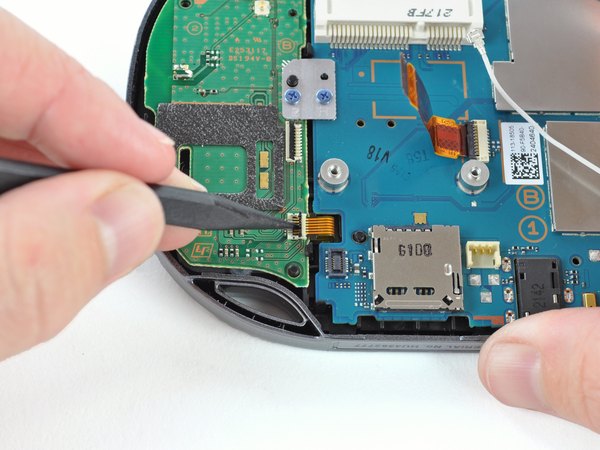

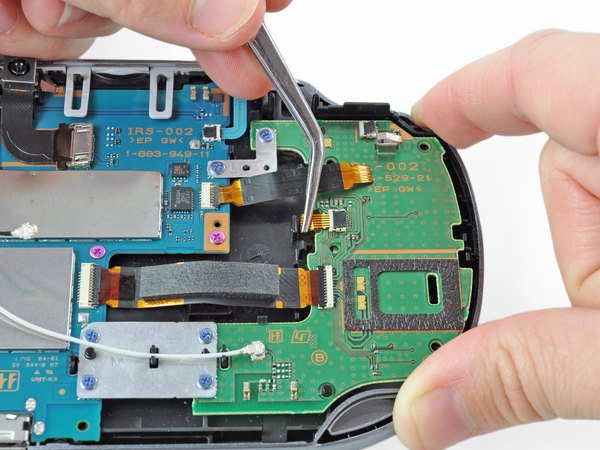

زبانه قفل یه سوکت فلت کوچیک دیگه هم اونجاست؛ اون رو هم با اسپاجر به سمت بالا اهرم کن. با کمک پنس، این فلت کوچیک رو هم از سوکت دربیار و بذار یه گوشه بمونه.

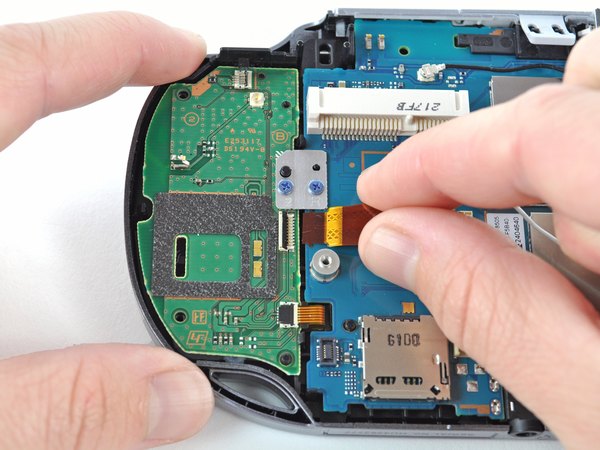

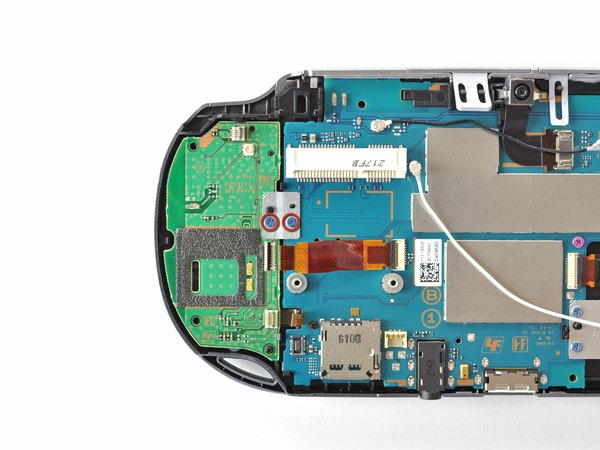

← دو تا پیچ 5.0 میلی‌متری چهارسو روی براکت فلزی که برد دکمه‌های راست رو به مادربرد وصل کرده، وجود داره. این دو تا رو باز کن.

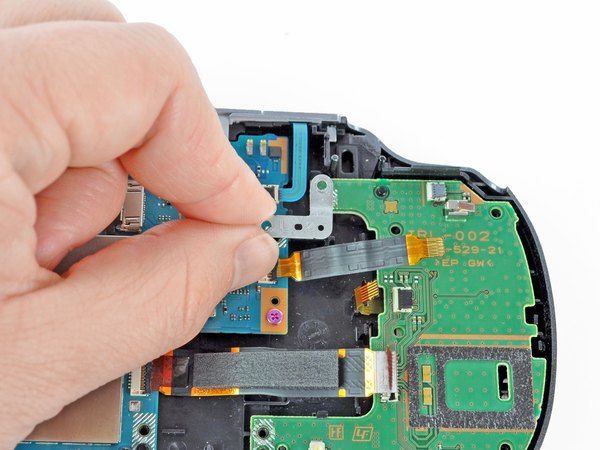

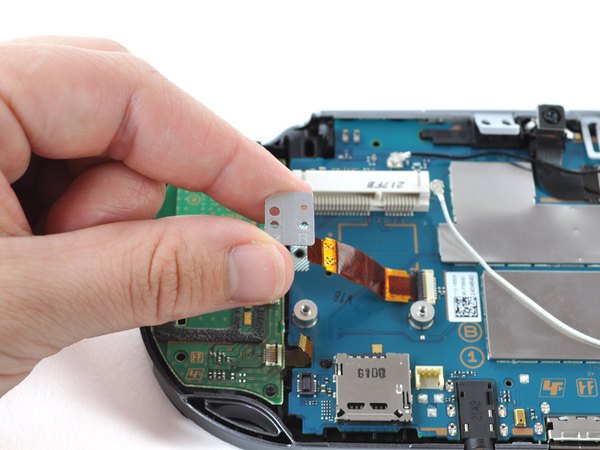

براکت فلزی رو بردار. اگه احساس کردی گیر داره، می‌تونی با اسپاجر بلندش کنی.

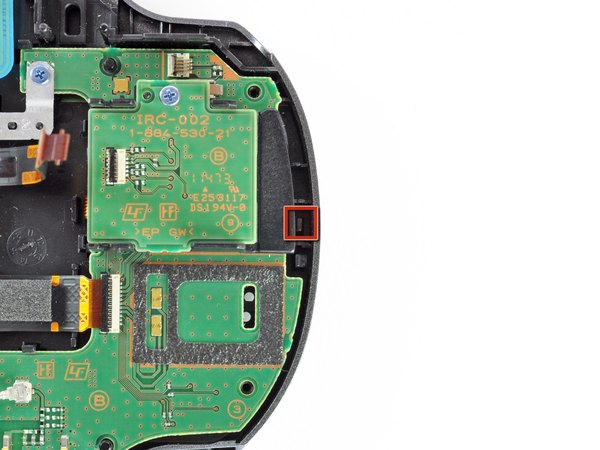

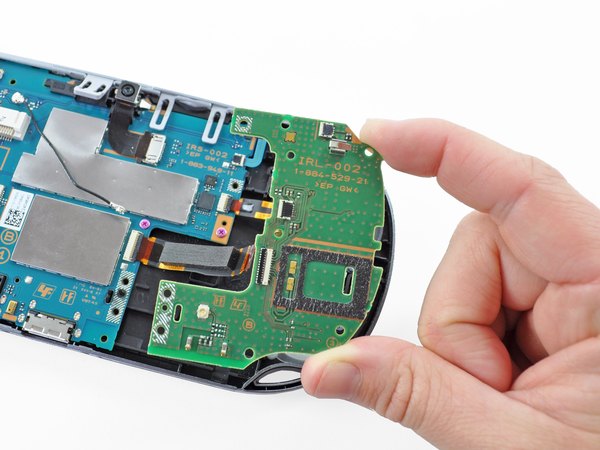

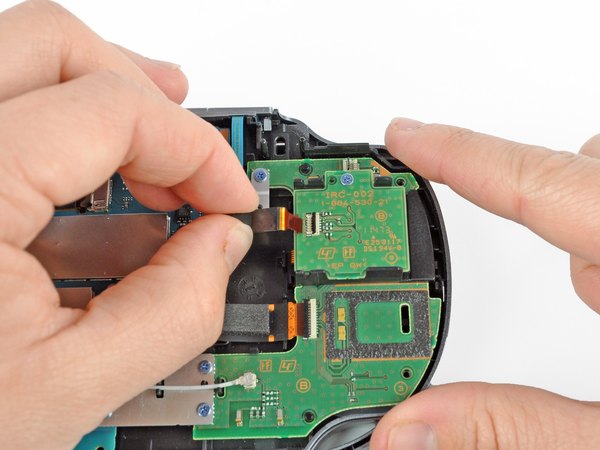

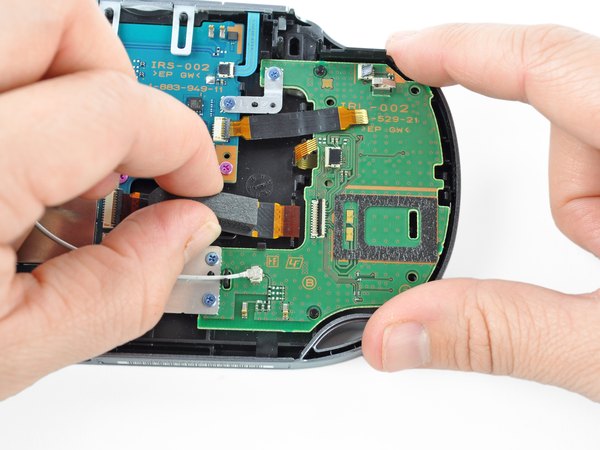

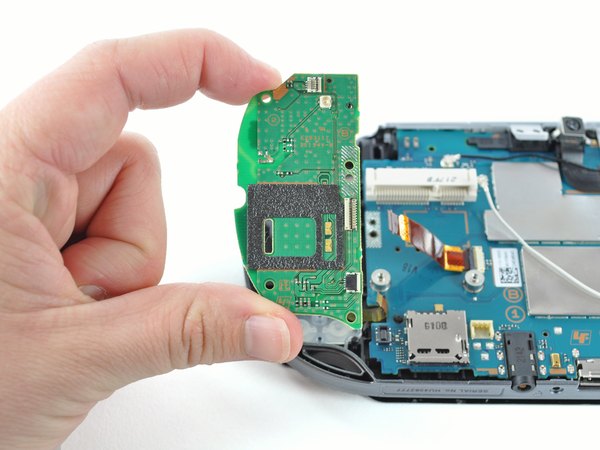

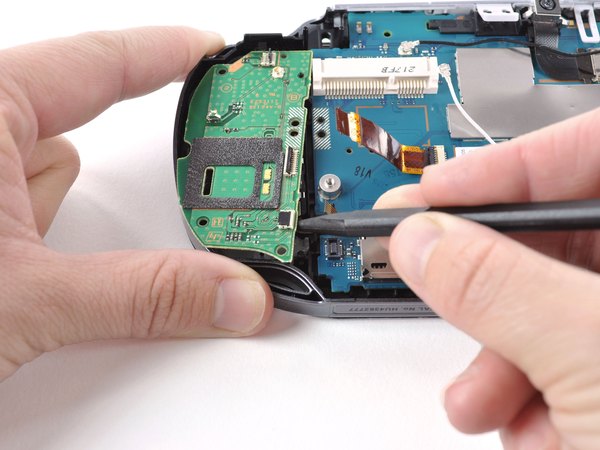

نوک اسپاجر رو زیر گوشه پایین و سمت راست برد دکمه‌های راست بنداز و اهرم کن تا آزاد بشه. برد دکمه‌های سمت راست رو خیلی نرم بلند کن و از دستگاه خارج کن.

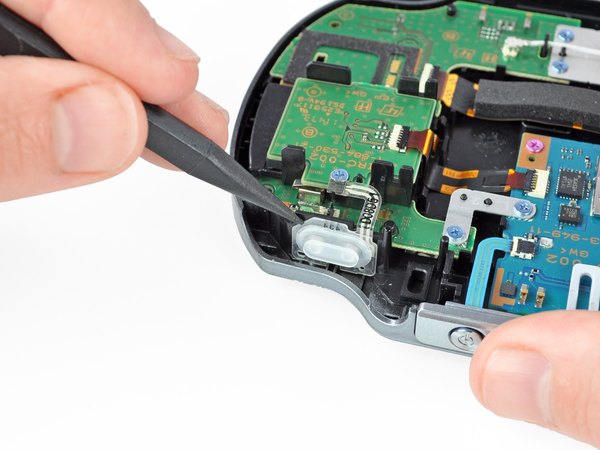

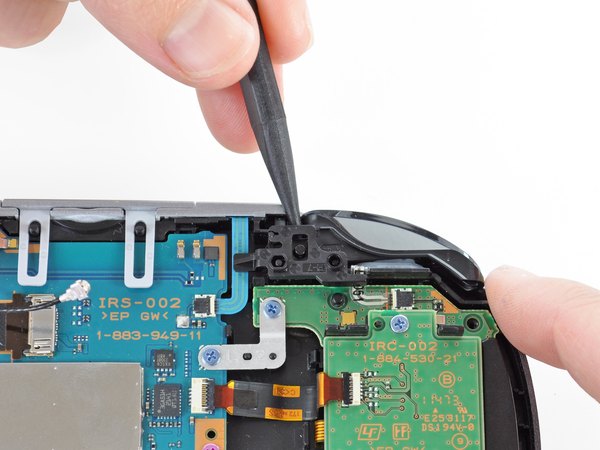

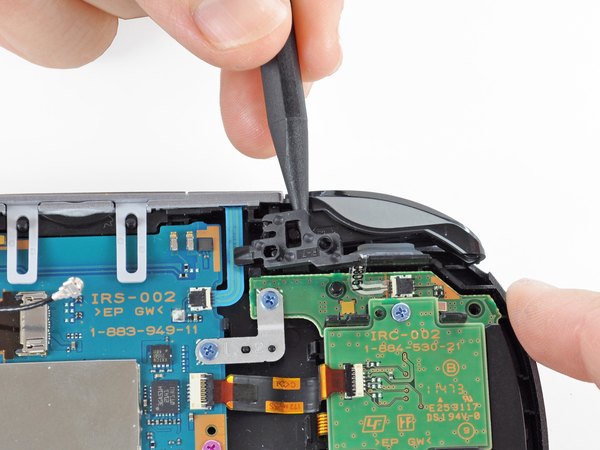

حالا میریم سراغ سمت چپ. با اسپاجر قاب دکمه شانه‌ای سمت چپ (L) رو اهرم کن. قاب دکمه چپ رو کامل بردار و کنار بذار.

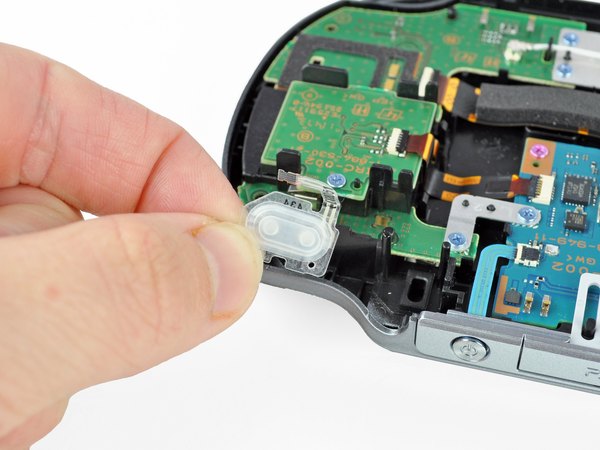

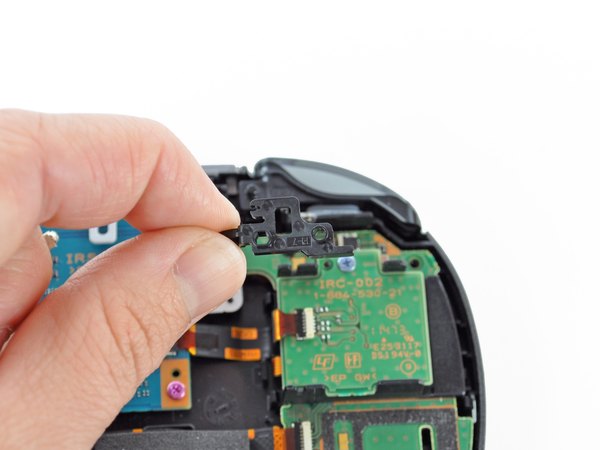

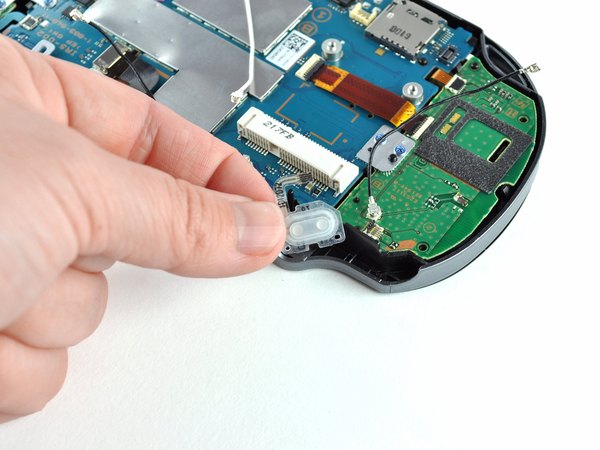

روکش پلاستیکی و نیمه‌شفاف دکمه شانه‌ای چپ رو هم از روی دستگاه بردار.

زبانه قفل سوکت فلت دکمه شانه‌ای چپ رو با نوک اسپاجر به سمت بالا باز کن.

خیلی احتیاط کن! این زبانه مشکی رنگ فوق‌العاده ظریفه و نباید بشکنه.

با استفاده از پنس، کابل فلت رو از سوکت بیرون بکش. اصلا به خود زبانه مشکی فشار نیار و نکشش؛ فقط فلت نازک رو از کانکتور دور کن (به سمت چپ عکس).

دکمه شانه‌ای چپ هم با یه چسب ملایم چسبیده. با اسپاجر اون رو به آرومی از روی قاب بلند کن و جداش کن.

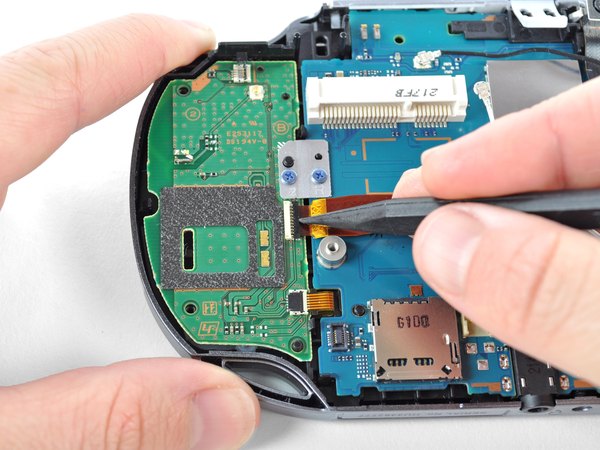

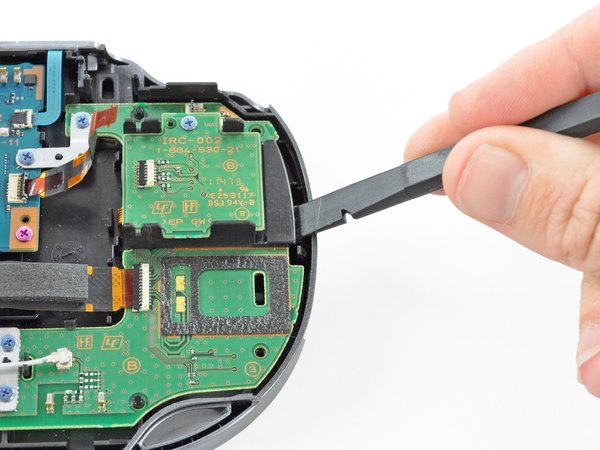

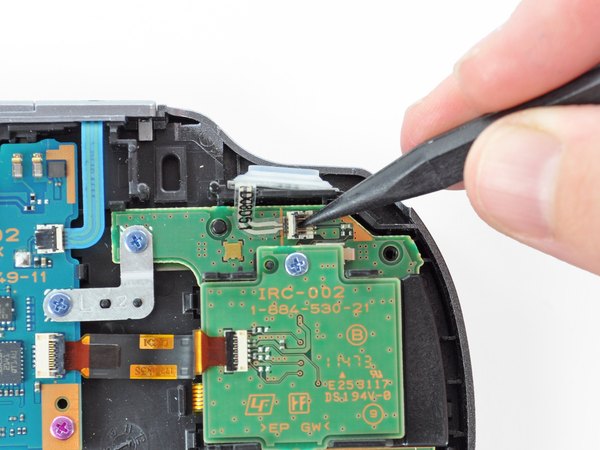

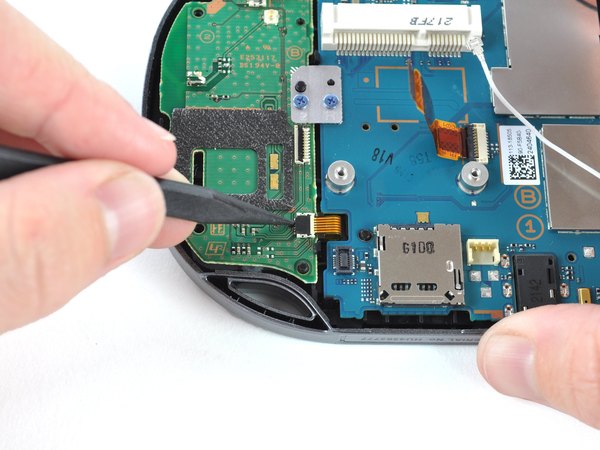

با کمک اسپاجر، زبانه سوکت ZIF که روی برد سیم‌کارت‌خوان قرار داره رو به سمت بالا باز کن. کابل فلت رو خیلی بااحتیاط از داخل این سوکت بیرون بکش و آزادش کن.

← یه زبانه پلاستیکی بین برد سیم‌کارت‌خوان و قاب پشتی وجود داره؛ اون رو با اسپاجر آزاد کن.

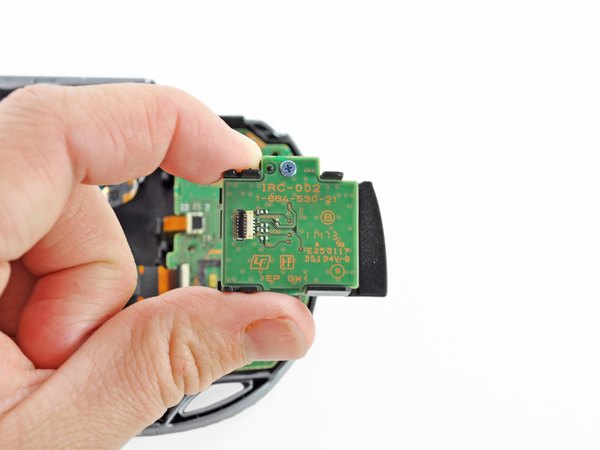

حالا برد سیم‌کارت‌خوان رو به سمت بالا بکش و کامل از روی قاب پشتی بردار.

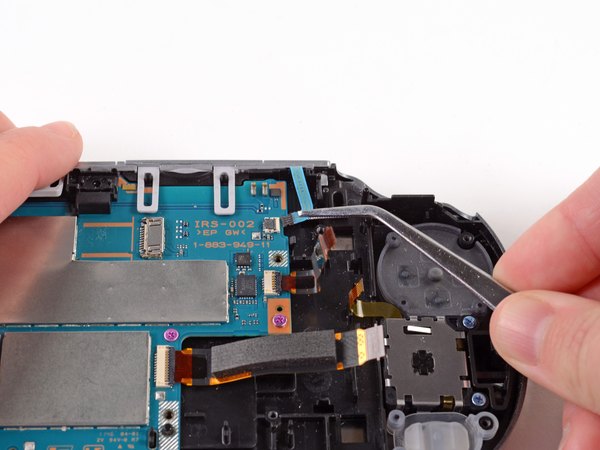

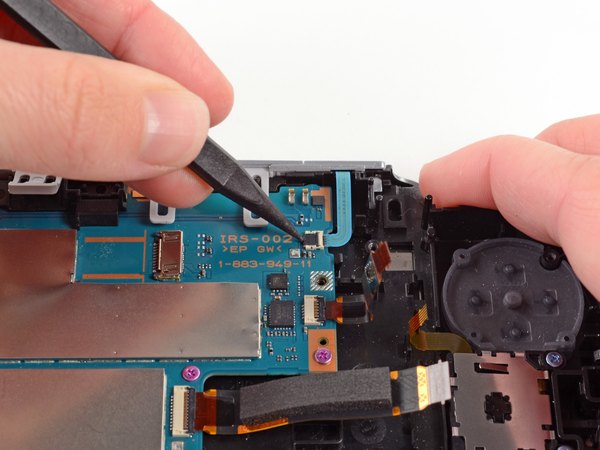

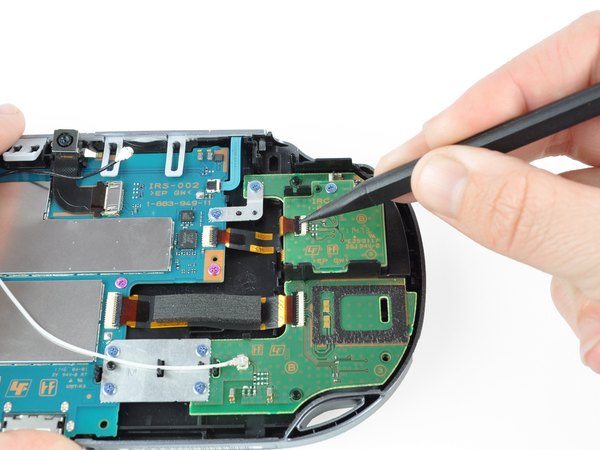

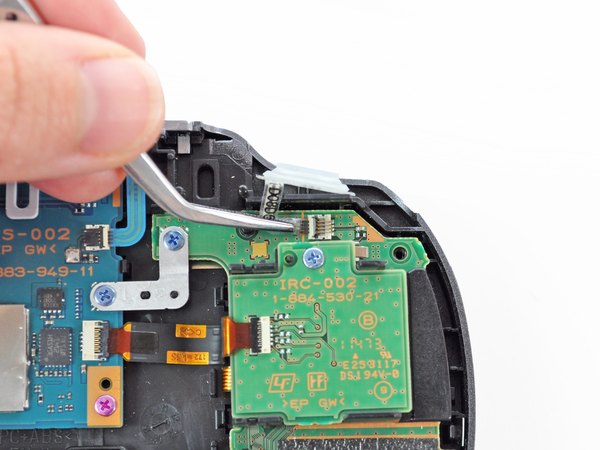

زبانه پلاستیکی سوکت فلت کوچیکی که تو این قسمت می‌بینی رو با اسپاجر به سمت بالا باز کن. با یه پنس، این فلت ظریف رو به آرومی از سوکتش دربیار و آزاد بذارش.

حالا برو سراغ سوکت ZIF بزرگتر و زبانه‌ش رو با اسپاجر بالا بده. کابل فلت رو خیلی نرم از این سوکت بیرون بکش و از مسیر کارت دورش کن.

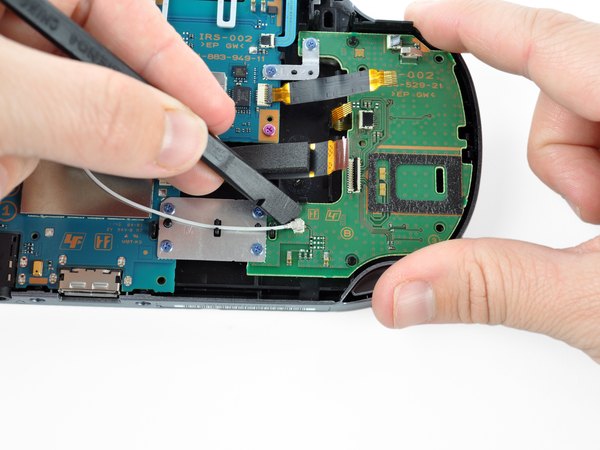

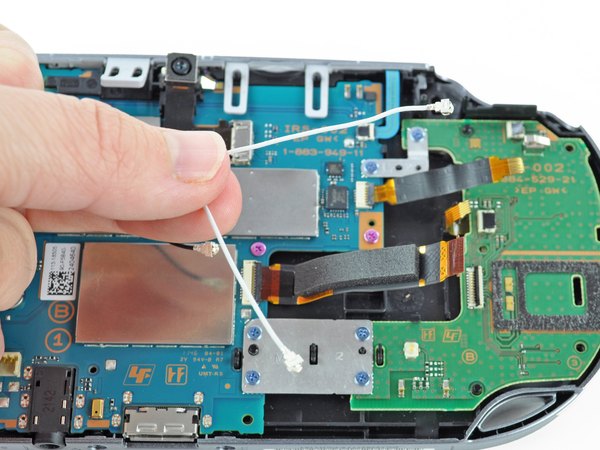

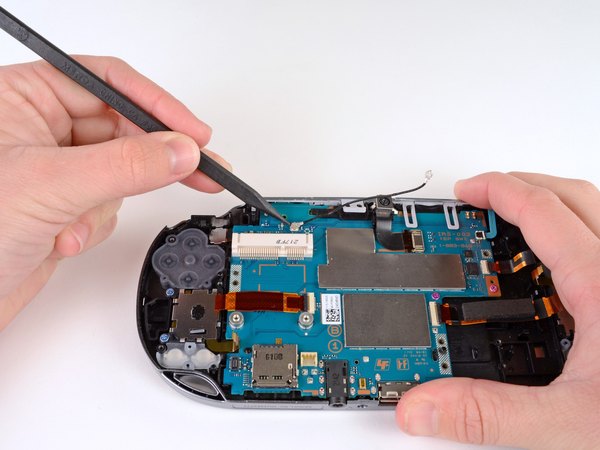

کابل آنتن سفیدرنگ وای‌فای رو با نوک اسپاجر جدا کن. کابل آنتن رو کامل از روی دستگاه بردار.

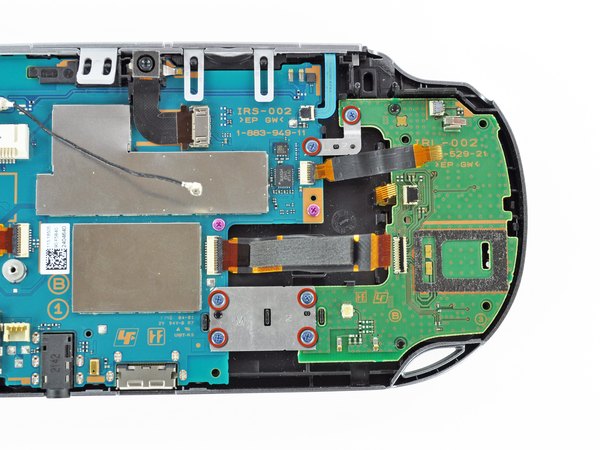

← با استفاده از پیچ‌گوشتی چهارسو #00، شش تا پیچی که روی دو تا براکت فلزی قرار دارن رو باز کن:

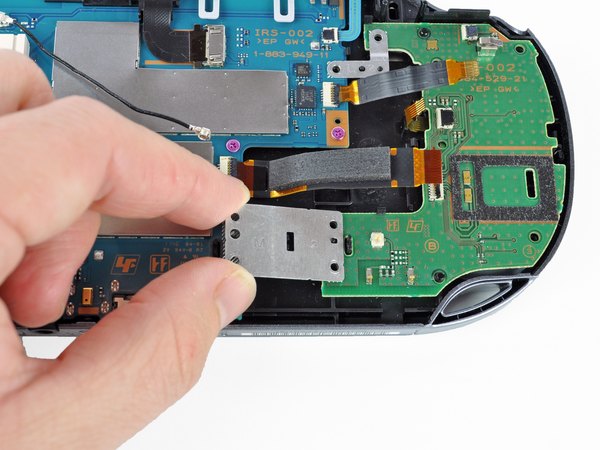

دو تا پیچ 5.0 میلی‌متری آبی رنگ روی براکت L شکل که بخش بالایی برد دکمه‌های چپ رو به مادربرد وصل کرده. چهار تا پیچ 5.0 میلی‌متری آبی رنگ دیگه روی براکت مربعی که بخش پایینی برد دکمه‌های چپ رو نگه داشته.

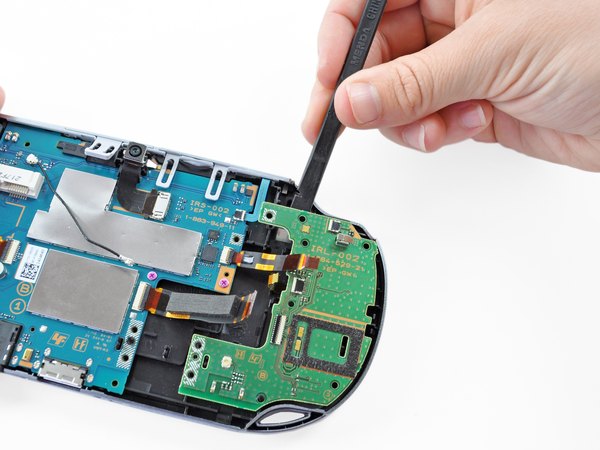

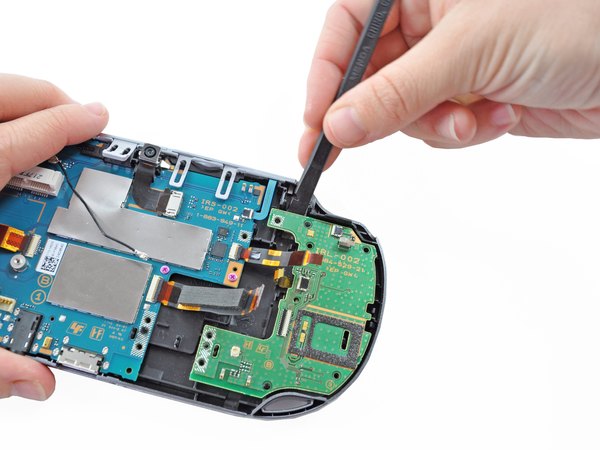

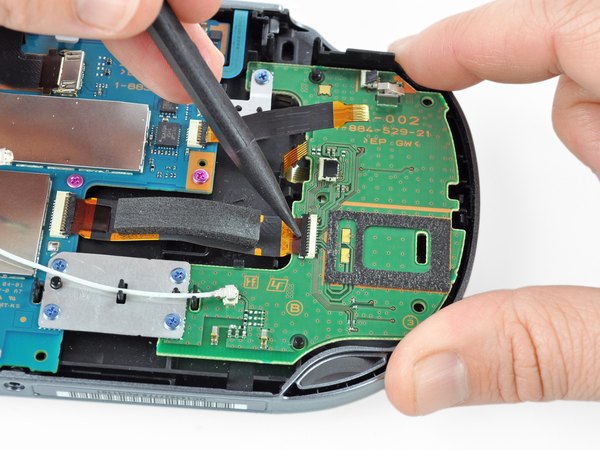

از گوشه بالا سمت چپ شروع کن و با استفاده از اسپاجر، برد دکمه‌های سمت چپ رو به آرومی اهرم کن و درش بیار.

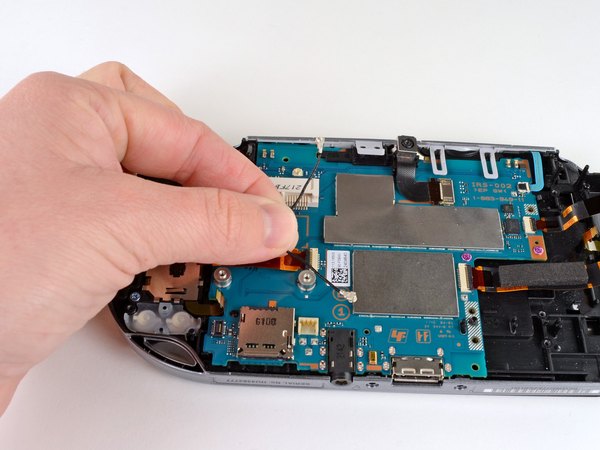

نوک تیز اسپاجر رو زیر کانکتور کابل آنتن GPS بنداز و اون رو از روی مادربرد جدا کن. کابل آنتن GPS رو کامل بردار و کنار بذار.

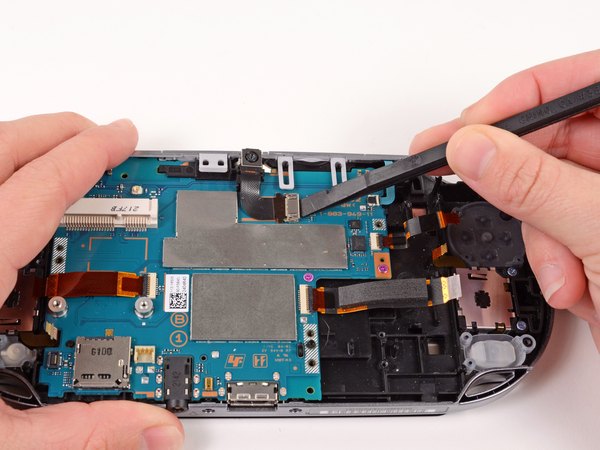

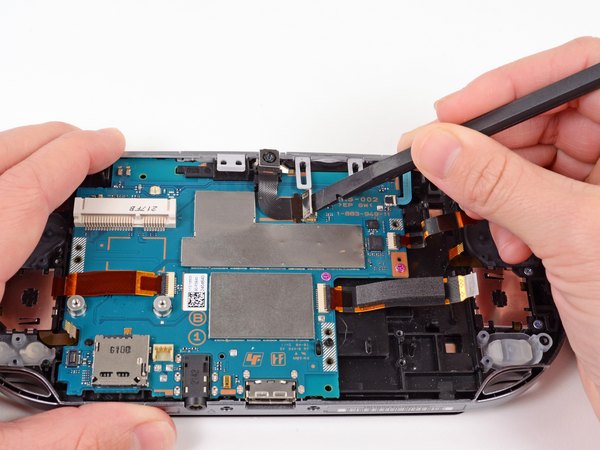

زبانه قفل سوکت فلت دوربین جلو رو با استفاده از اسپاجر به سمت بالا باز کن.

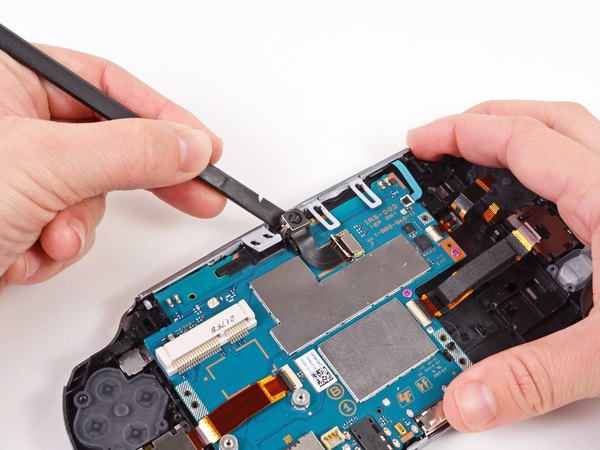

اسپاجر رو خیلی آروم ببر زیر ماژول دوربین جلو و اون رو اهرم کن. کم‌کم زیر دوربین و مسیر فلتش رو با اسپاجر باز کن تا چسب‌های نگهدارنده جدا بشن و دوربین آزاد بشه.

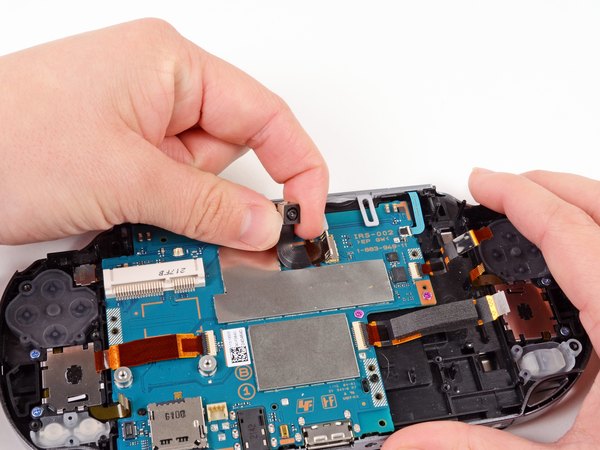

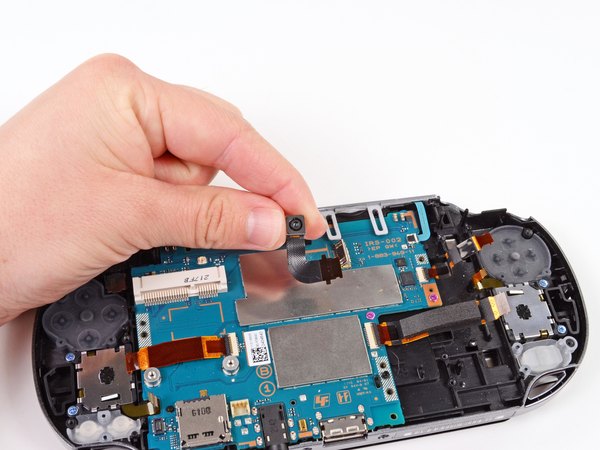

دوربین رو با دقت بلند کن و فلتش رو از داخل سوکتی که باز کرده بودی، بیرون بکش.

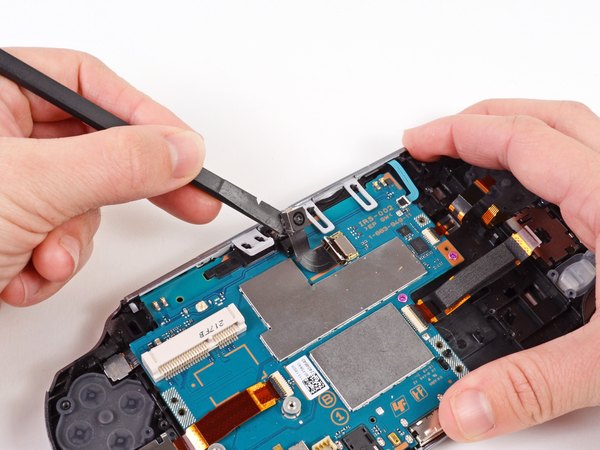

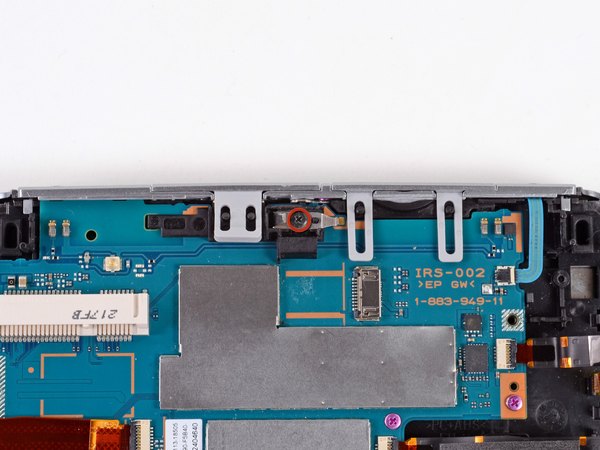

← دقیقا زیر جایی که دوربین قرار داشت، یه پیچ 6.3 میلی‌متری هست. با پیچ‌گوشتی چهارسو بازش کن.

براکت فلزی دوربین رو به سمت بالا بکش و از دستگاه خارج کن.

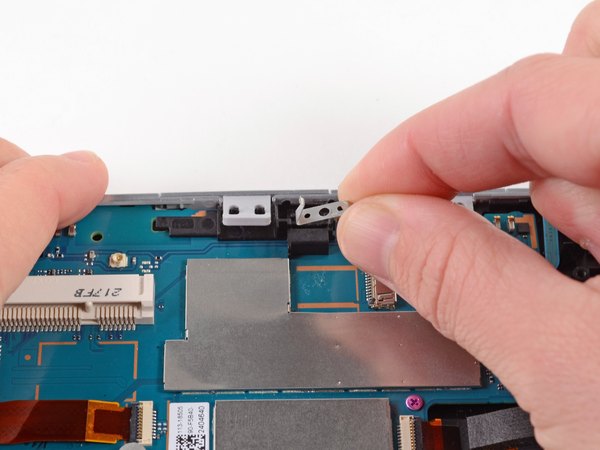

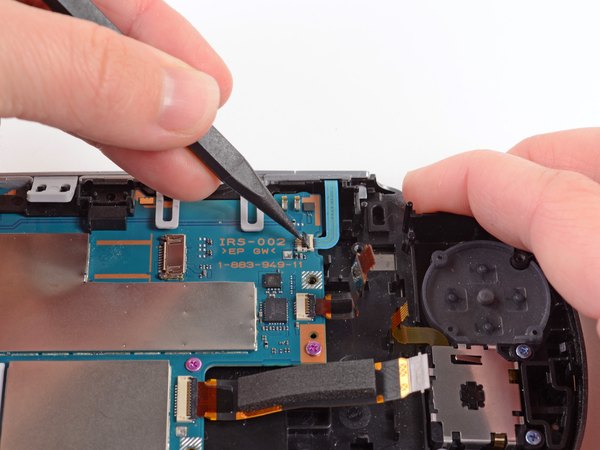

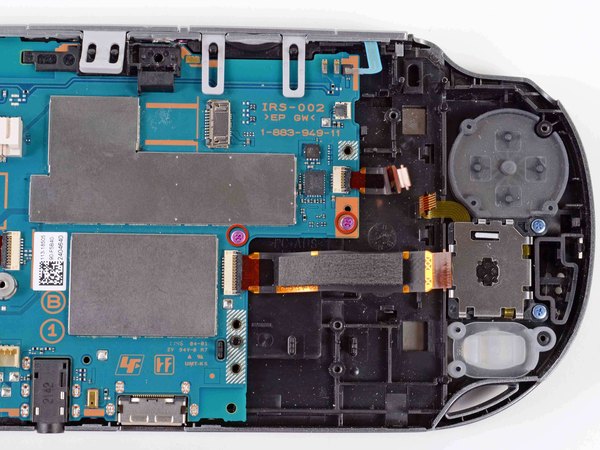

با کمک اسپاجر، زبانه سوکت کابل فلت آبی رنگ رو به سمت بالا بلند کن و آزادش کن.

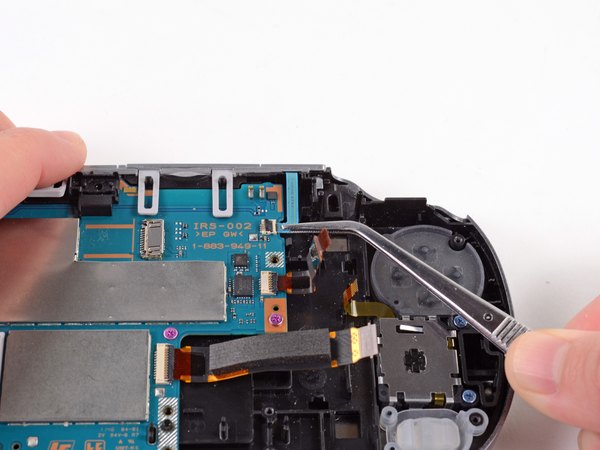

از پنس استفاده کن و کابل فلت آبی (مربوط به دکمه پاور) رو خیلی نرم از سوکت بیرون بکش و آزادش بذار.

← دو تا پیچ 4.4 میلی‌متری صورتی رنگ که مادربرد رو روی قاب محکم نگه داشتن رو با پیچ‌گوشتی چهارسو باز کن.

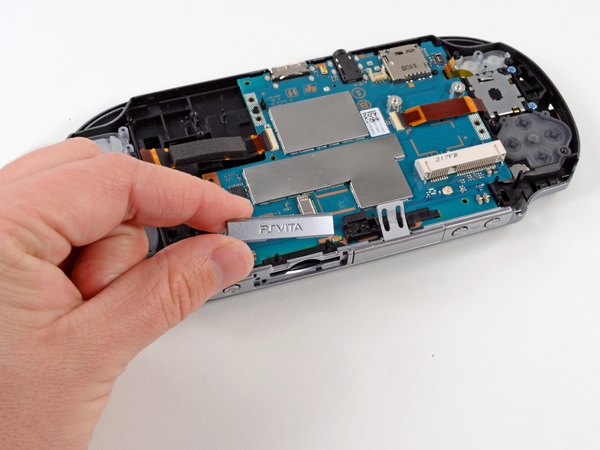

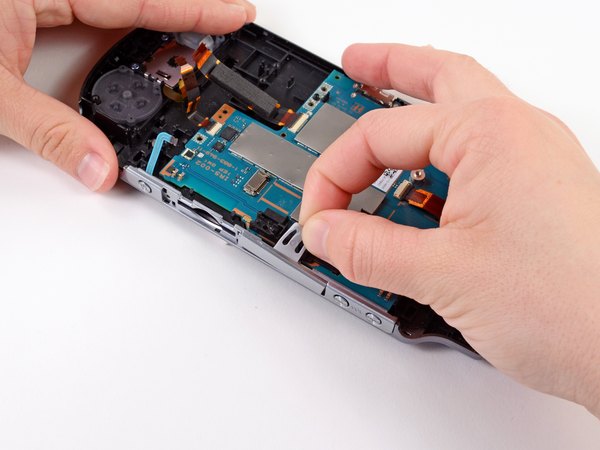

زبانه لاستیکی درپوش پورت بازی رو به آرومی از روی پین‌های پلاستیکی قاب جدا کن. درپوش پورت بازی رو کامل بردار.

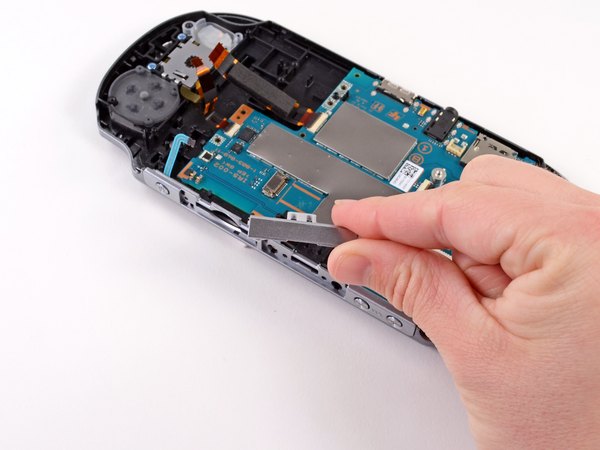

زبانه لاستیکی درپوش پورت لوازم جانبی رو هم از روی پین‌های قاب جدا کن. این درپوش رو هم کامل از روی دستگاه بردار.

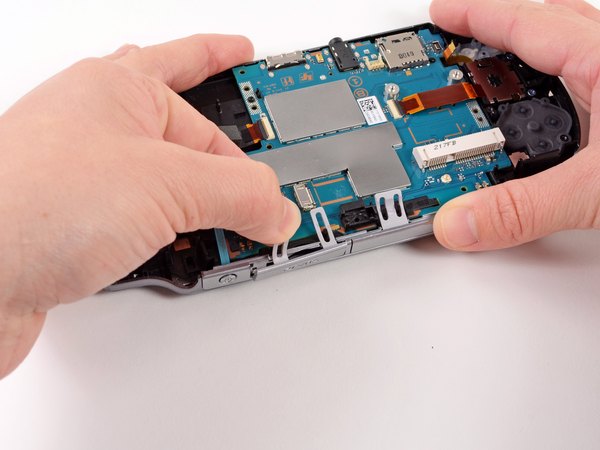

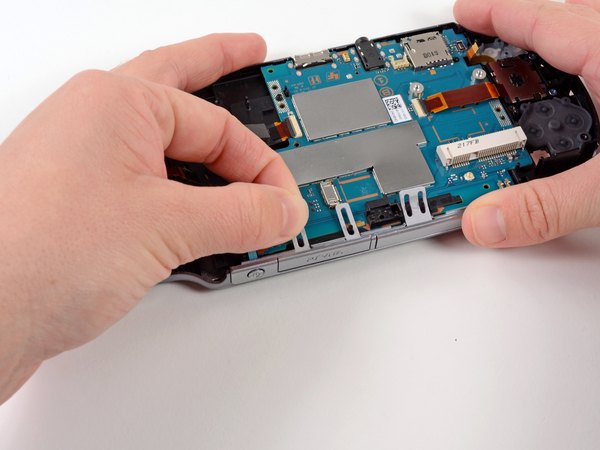

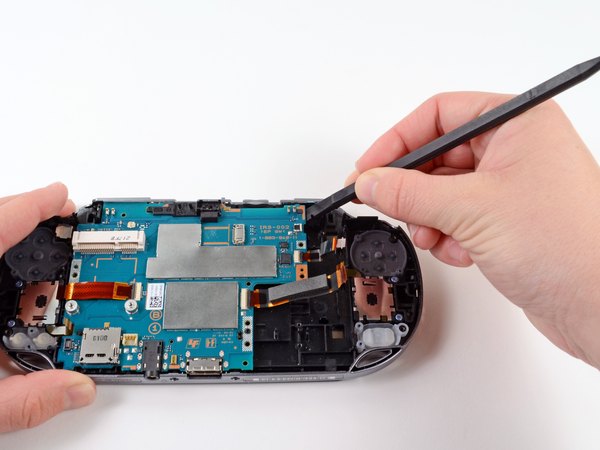

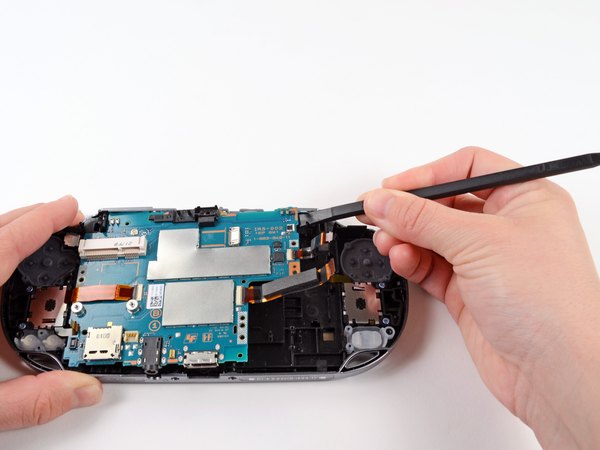

از گوشه بالا سمت راست شروع کن و با اسپاجر، مادربرد رو خیلی ملایم از روی قاب پشتی بلند کن.

حواست باشه! مادربرد هنوز با یه کانکتور در پشتش به بدنه وصله. اصلا مادربرد رو یهو بیرون نکش چون ممکنه این کانکتور کنده بشه و دردسر درست کنه.

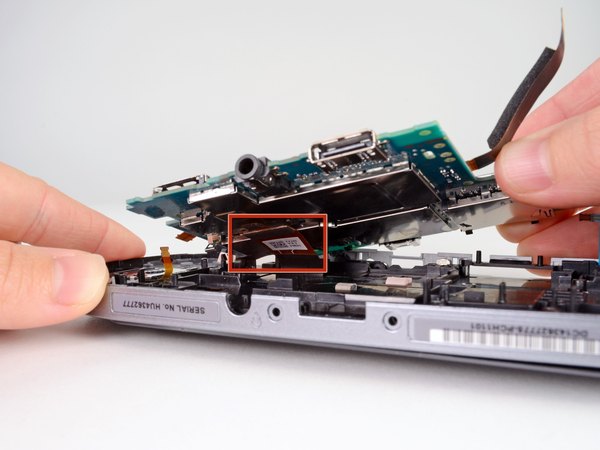

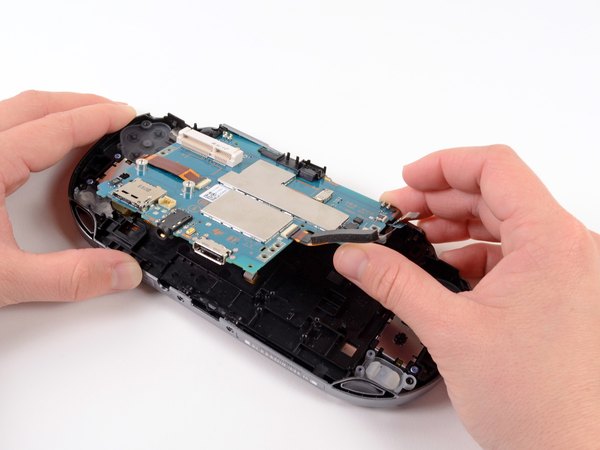

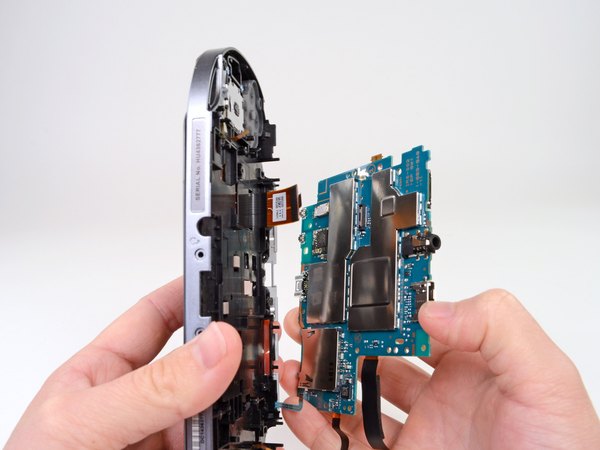

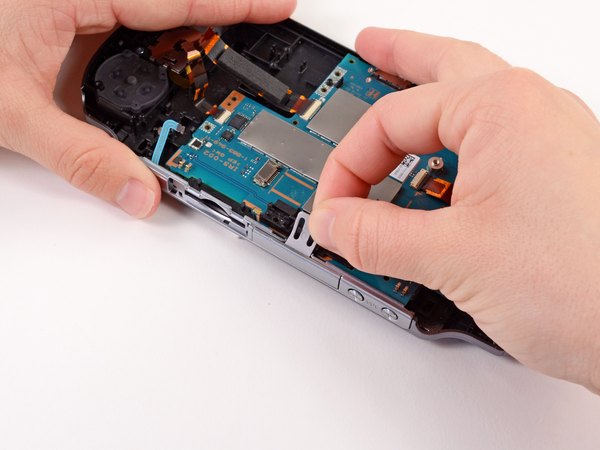

← مادربرد رو یه مقدار بلند کن تا کانکتور نمایشگر OLED که هنوز برد رو به قاب وصل کرده، ببینی.

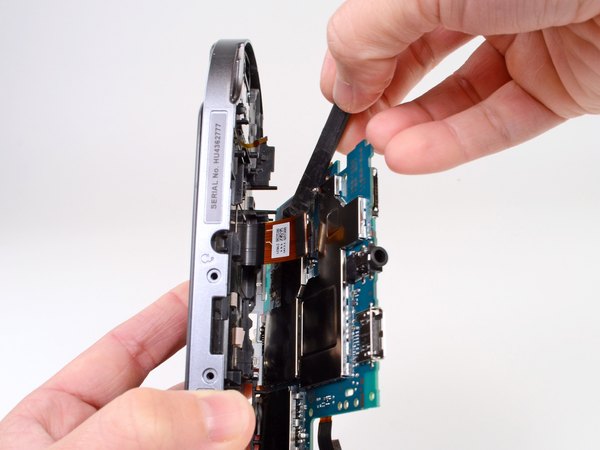

دستگاه رو به پهلو نگه دار و با اسپاجر خیلی آروم این کانکتور رو از پشت مادربرد جدا کن.

حتما با یه دستت مادربرد رو محکم نگه دار تا وقتی کانکتور آزاد میشه، برد نیفته. اگه برد رو ول کنی، با سر میاد پایین!

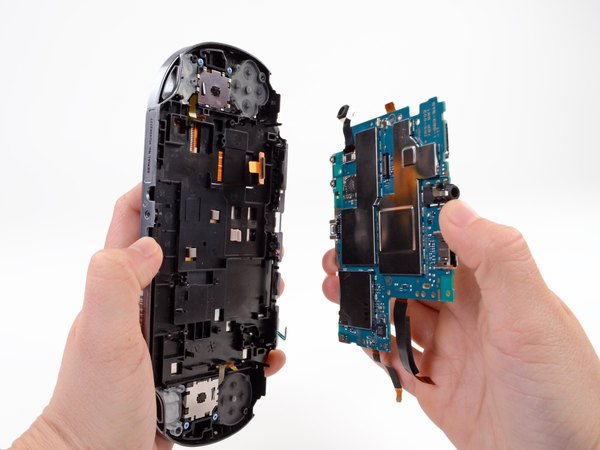

حالا دیگه مادربرد کاملا از قاب جدا شده. قاب رو بذار کنار تا روی مادربرد کار کنیم.

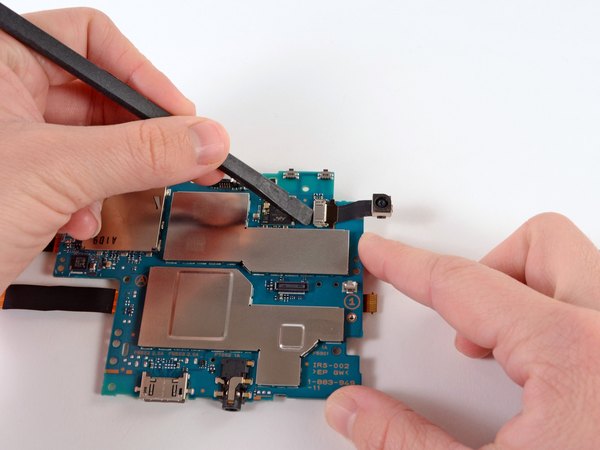

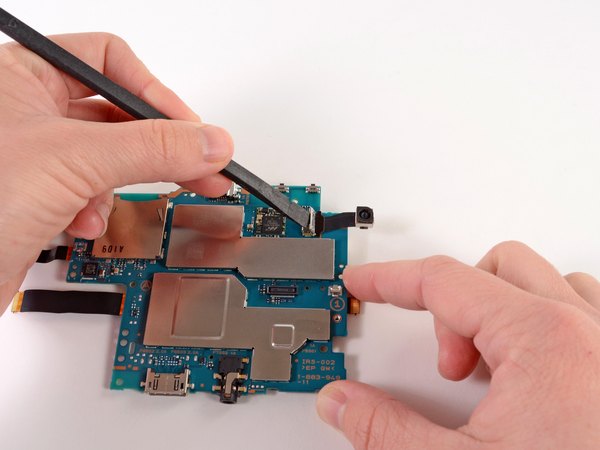

مادربرد رو برگردون طوری که دوربین پشتی رو تو قسمت سمت راست ببینی. با کمک اسپاجر، زبانه سوکت فلت دوربین پشت رو به سمت بالا باز کن و بذار سوکت باز بمونه.

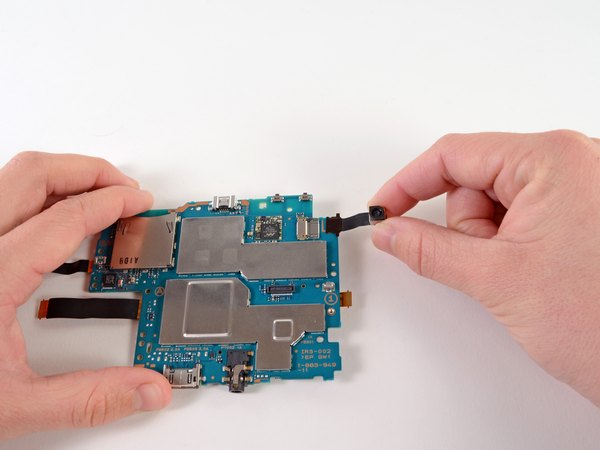

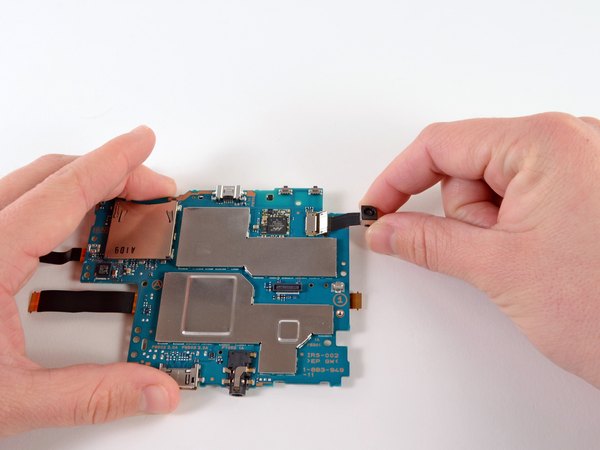

دوربین پشت رو با احتیاط از داخل سوکت فلت بیرون بکش تا کاملا آزاد بشه.

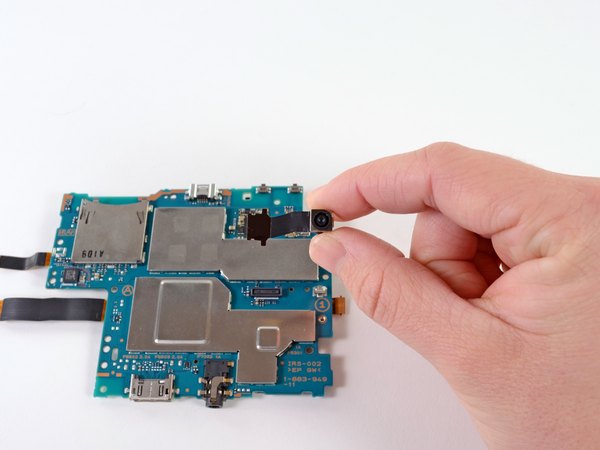

کار تمومه! تونستی دوربین پشت خراب رو با موفقیت از روی مادربرد جدا کنی. حالا کافیه دوربین جدید رو سر جاش بذاری و تمام این مراحلی که با هم اومدیم رو از آخر به اول انجام بدی تا کنسولت دوباره بسته بشه.
