آموزش تعویض صفحه نمایش وان‌پلاس 7T

حتما قبل از اینکه دست به آچار بشی، گوشیت رو کاملا خاموش کن.

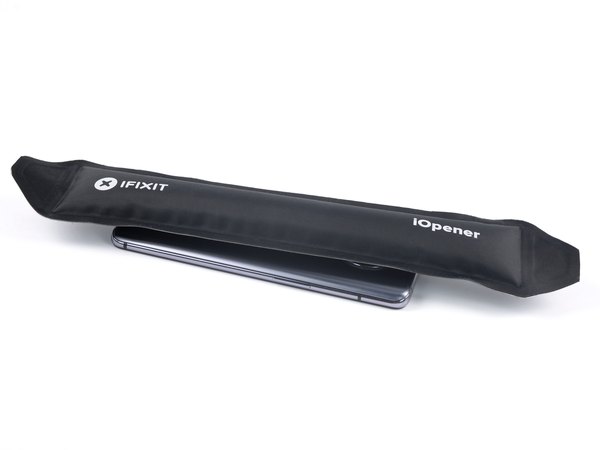

پد حرارتی یا سشوار رو حدود دو دقیقه روی قاب پشتی شیشه‌ای نگه دار تا چسب‌های زیرش گرم و نرم بشن.

می‌تونی از سشوار خونگی یا صنعتی هم استفاده کنی، اما خیلی مراقب باش که گوشی بیش از حد داغ نشه. حرارت زیاد می‌تونه به باتری و قطعات داخلی آسیب جدی بزنه.

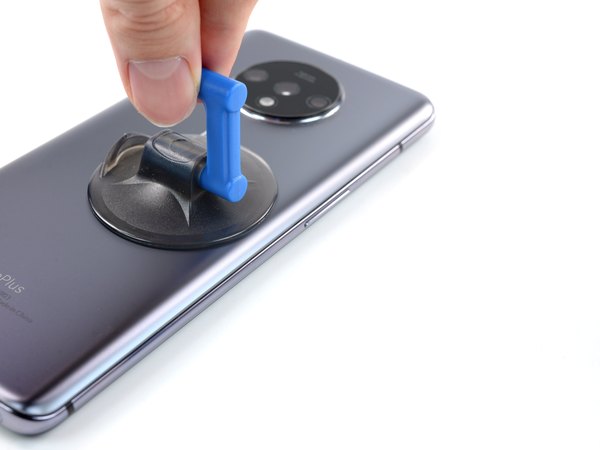

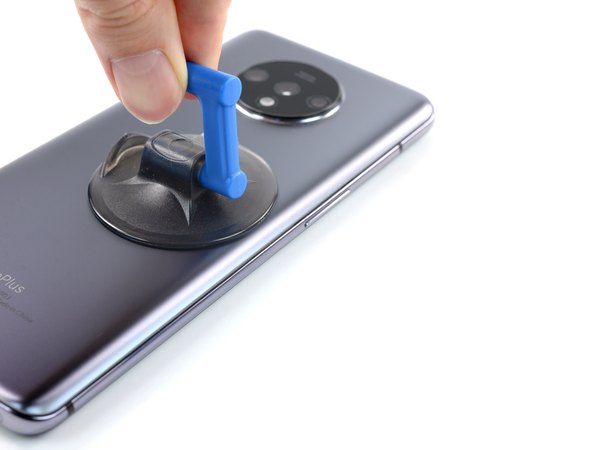

ساکشن کاپ (گیره مکنده) رو روی لبه سمت راست قاب پشتی بچسبون.

اگه شیشه پشت گوشی ترک خورده، ساکشن کاپ خوب هواگیری نمیشه و نمی‌چسبه. برای حل این مشکل می‌تونی روی ترک‌ها رو با یه تیکه چسب نواری پهن بپوشونی یا اینکه ساکشن کاپ رو با چسب قطره‌ای همونجا فیکس کنی.

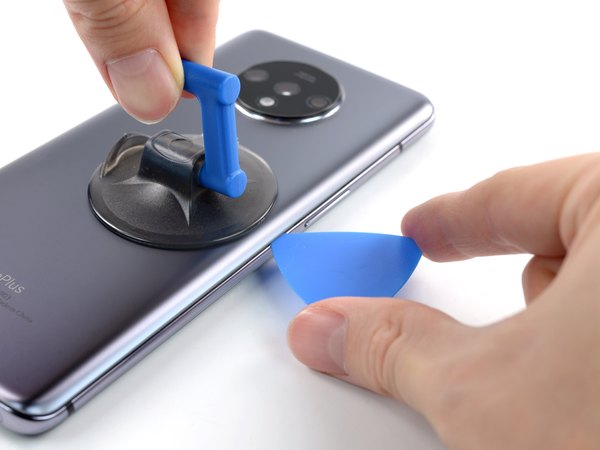

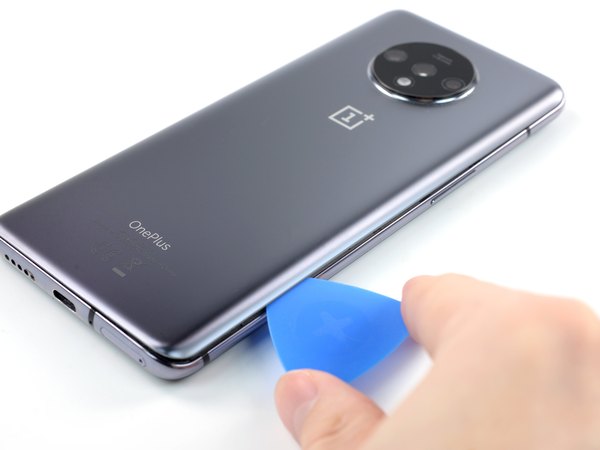

حالا ساکشن کاپ رو محکم به سمت بالا بکش تا یه شکاف کوچیک بین قاب شیشه‌ای و فریم ایجاد بشه. فورا یه پیک بازکننده رو داخل این شکاف فرو کن تا بسته نشه.

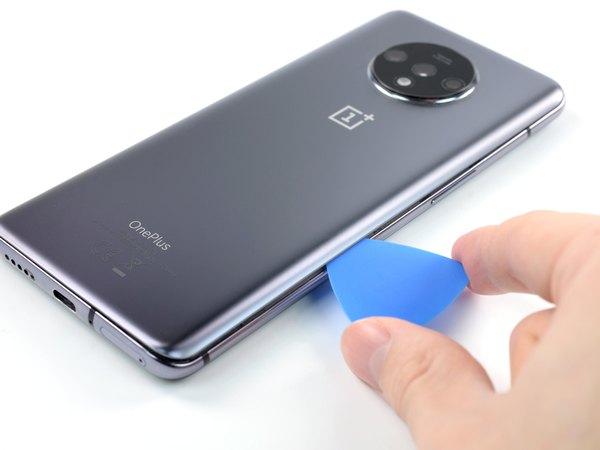

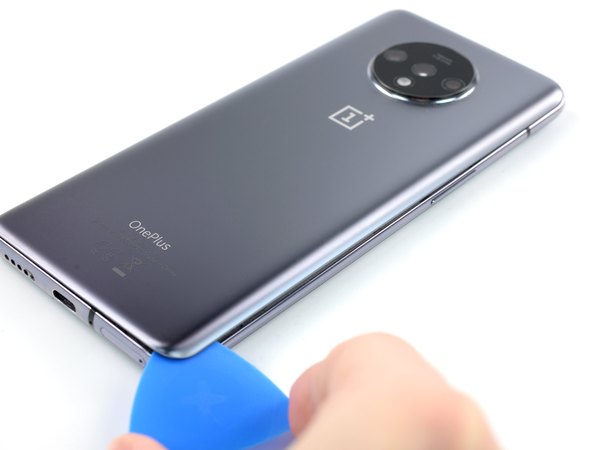

پیک رو توی همون شکاف به سمت گوشه پایین و راست گوشی بکش تا چسب‌ها بریده بشن. پیک رو تو همون گوشه رها کن تا چسب دوباره خودش رو نگیره.

وقتی پیک رو با موفقیت جا زدی، دیگه نیازی به ساکشن کاپ نداری. می‌تونی بازش کنی یا اگه حس می‌کنی دستگیره خوبیه، بذاری بمونه.

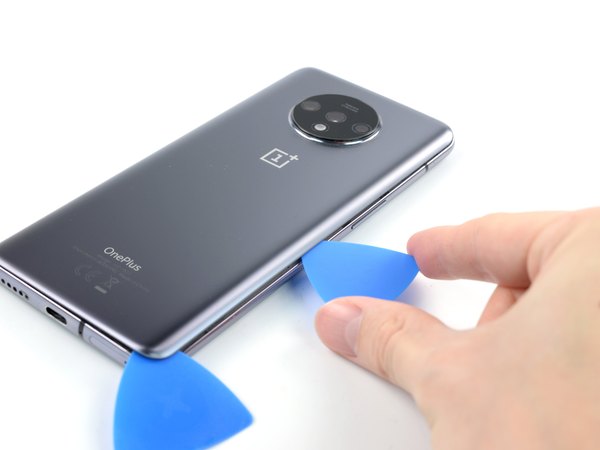

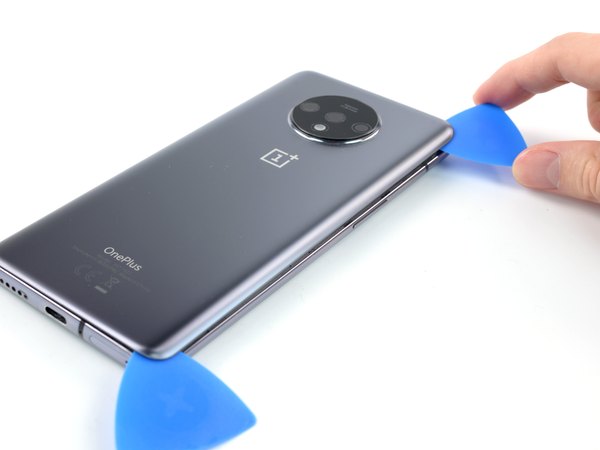

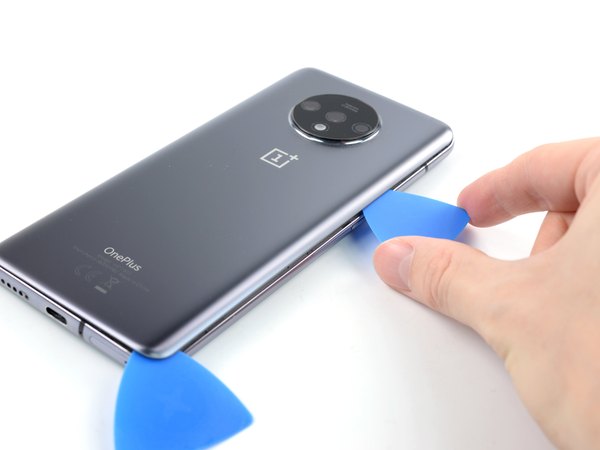

یه پیک بازکننده دوم بردار و دقیقا تو همون درز اولی قرارش بده. این پیک رو روی لبه سمت راست به سمت بالا (گوشه بالا و راست) بکش.

اگه دیدی پیک سخت حرکت می‌کنه، اصلا زور نزن. دوباره سشوار رو بردار و یکم دیگه حرارت بده تا چسب‌ها شل بشن.

این پیک رو هم تو زاویه بالا و سمت راست نگه دار.

وقتی داری پیک رو روی لبه بالایی (نزدیک ماژول دوربین) حرکت میدی، حواست باشه فقط نوک پیک (حدود 4 تا 5 میلی‌متر) داخل بره. اگه پیک رو زیاد فرو کنی ممکنه به لنز دوربین آسیب بزنی یا روش خط بندازی.

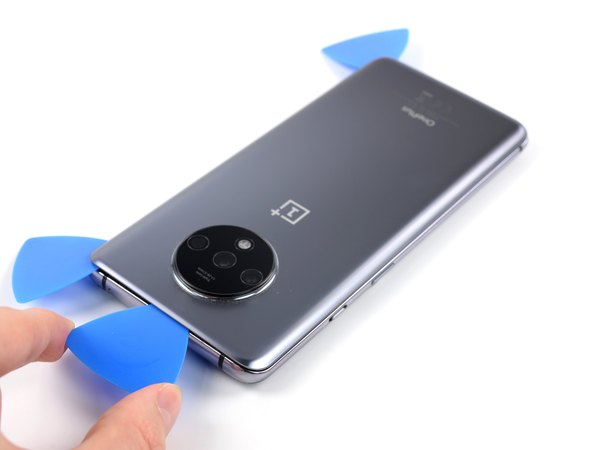

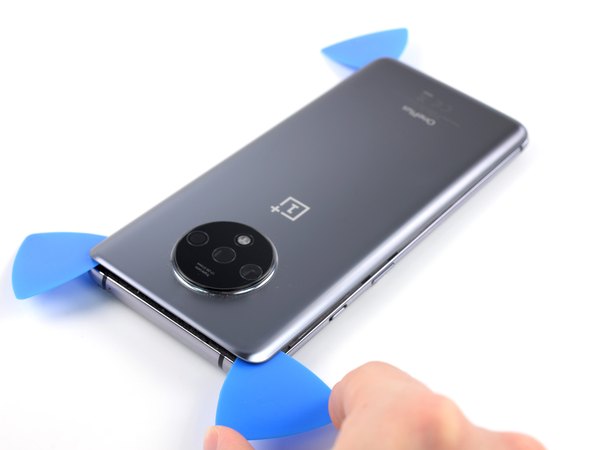

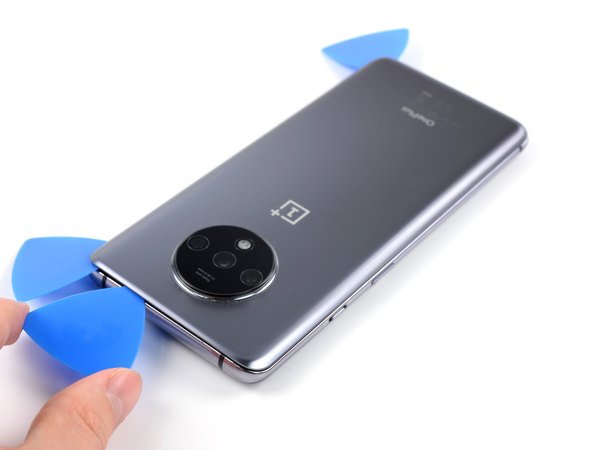

پیک سوم رو زیر گوشه بالا و راست بذار. پیک رو در امتداد لبه بالایی تا گوشه بالا و سمت چپ بکش تا چسب این قسمت هم جدا بشه. پیک رو تو همون گوشه بالا و چپ رها کن.

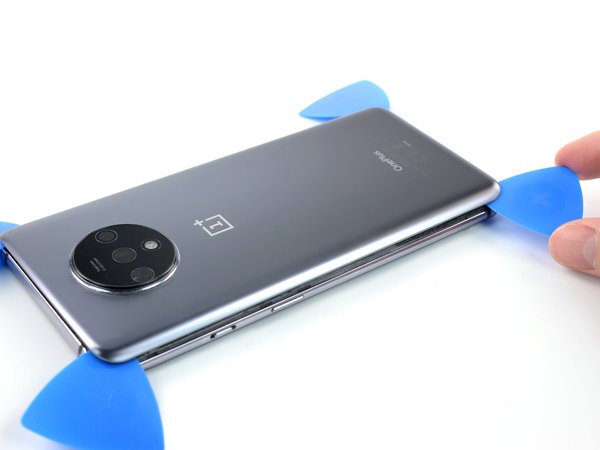

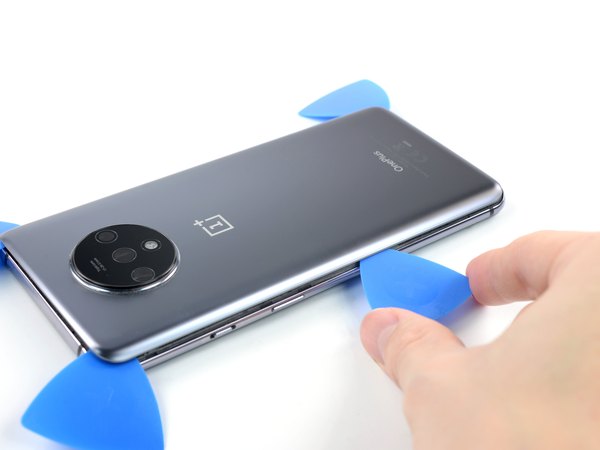

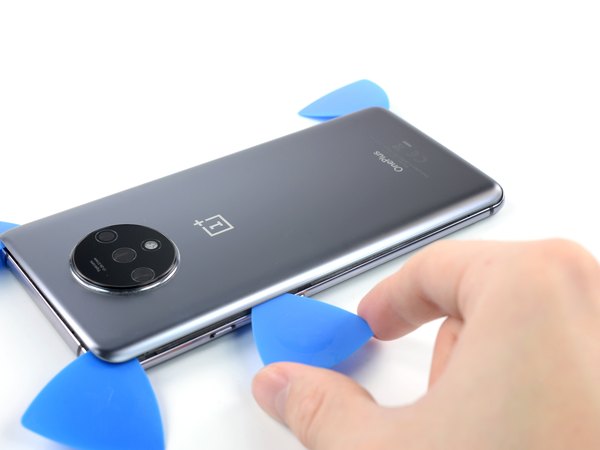

چهارمین پیک رو زیر گوشه بالا و چپ قرار بده. روی لبه سمت چپ به سمت پایین بکش و چسب‌ها رو باز کن. وقتی رسیدی به گوشه پایین و چپ، پیک رو همونجا نگه دار.

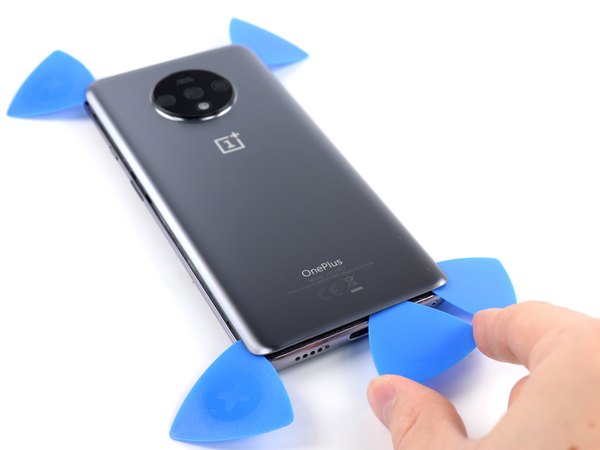

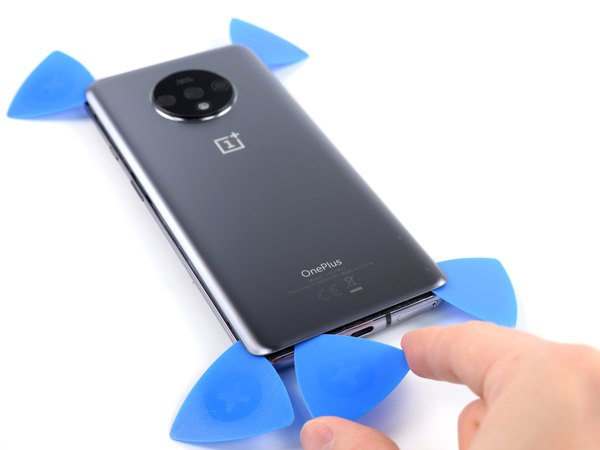

پیک پنجم رو از زیر گوشه پایین و چپ وارد کن. پیک رو در امتداد لبه پایینی به سمت راست بکش تا آخرین تیکه‌های چسب هم کنده بشن.

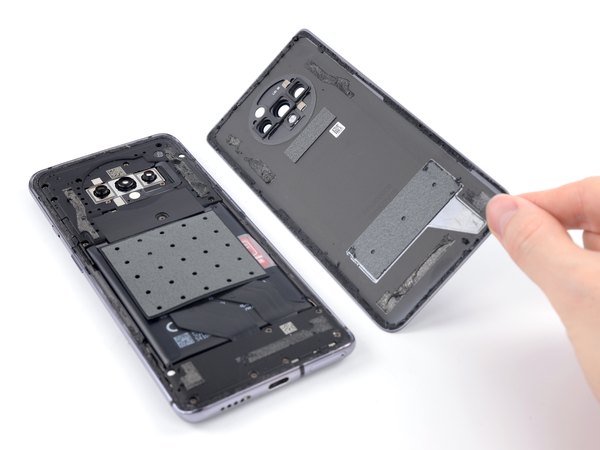

حالا دور تا دور آزاد شده و می‌تونی قاب شیشه‌ای پشتی رو با احتیاط کامل از روی گوشی برداری.

موقع بستن گوشی، حتما چسب‌های قدیمی رو با الکل بالای 90 درصد کاملا تمیز کن و از چسب‌های جدید برای آب‌بندی استفاده کن.

برای نصب قاب پشتی، از چسب دوطرفه مخصوص استفاده کن. بعد از اینکه قاب رو گذاشتی، چند دقیقه‌ای روش یه جسم سنگین (مثل چندتا کتاب) بذار تا چسب حسابی تو جاش محکم بشه.

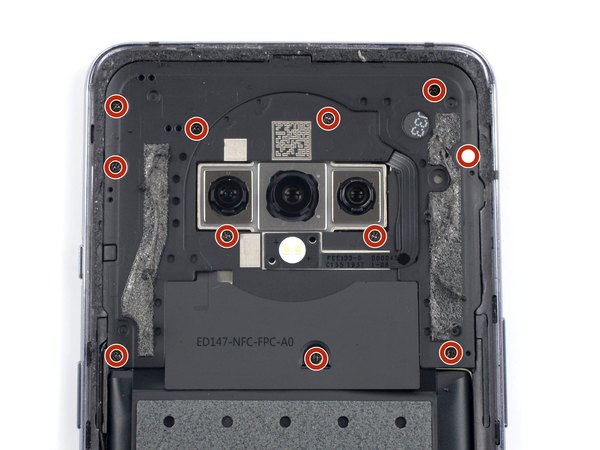

← با استفاده از یه پیچ‌گوشتی چهارسو، 11 تا پیچ 3.6 میلی‌متری که پوشش پلاستیکی مادربرد رو نگه داشتن، باز کن.

حواست باشه که یکی از این پیچ‌ها زیر یه برچسب سفید رنگ نشانگر نفوذ آب قایم شده؛ اول برچسب رو پاره کن و بعد پیچ رو باز کن.

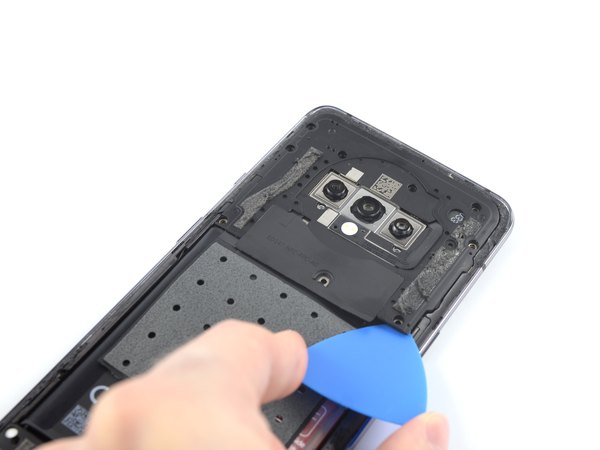

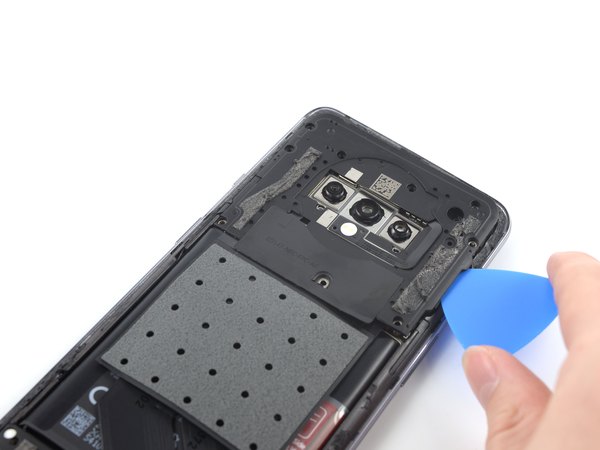

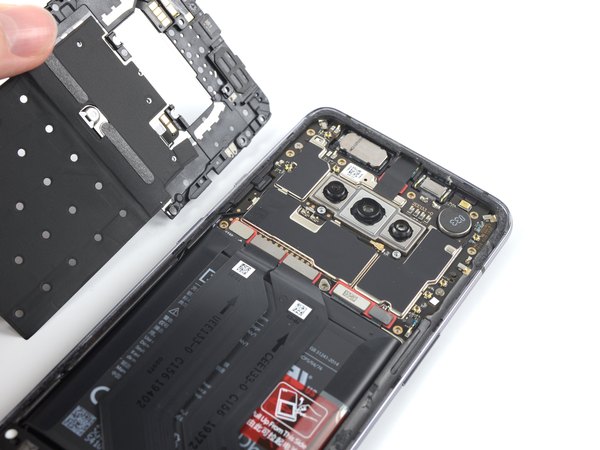

نوک یه پیک رو ببر زیر قسمت پایین و سمت راست پوشش مادربرد. پیک رو آروم دور لبه‌ها بکش تا گیره‌های پلاستیکی که محافظ رو نگه داشتن، آزاد بشن. حالا پوشش پلاستیکی رو کاملا از روی برد بردار.

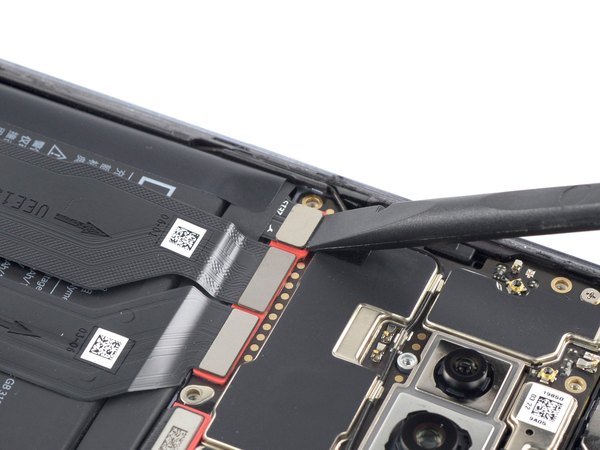

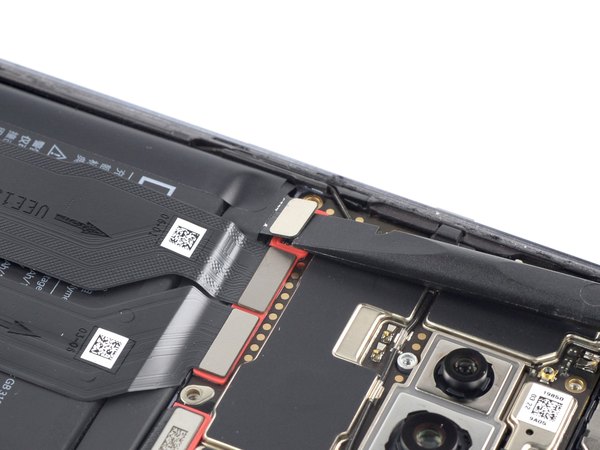

اولین کاری که بعد از دسترسی به برد می‌کنیم قطع کردن برقه. با اسپاجر، کانکتور باتری رو مستقیم به سمت بالا اهرم کن تا از مادربرد جدا بشه.

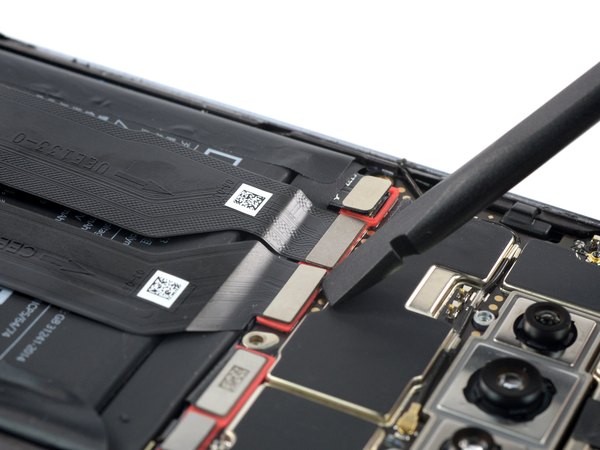

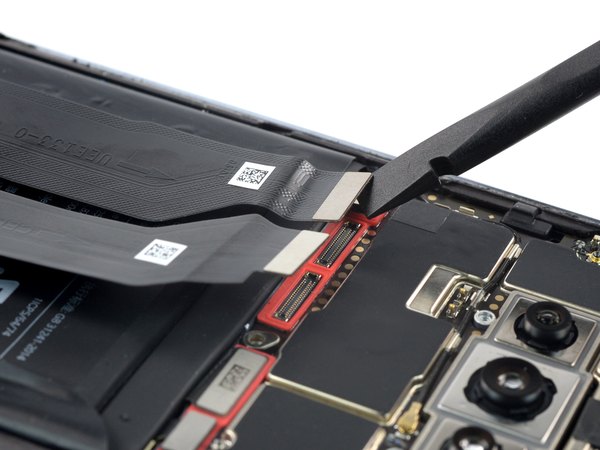

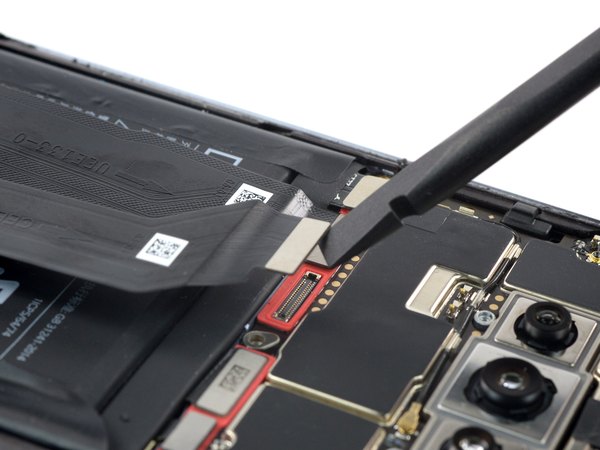

از سمت تخت اسپاجر کمک بگیر و اون دو تا فلت پهنی که روی باتری رد شدن رو از مادربرد جدا کن.

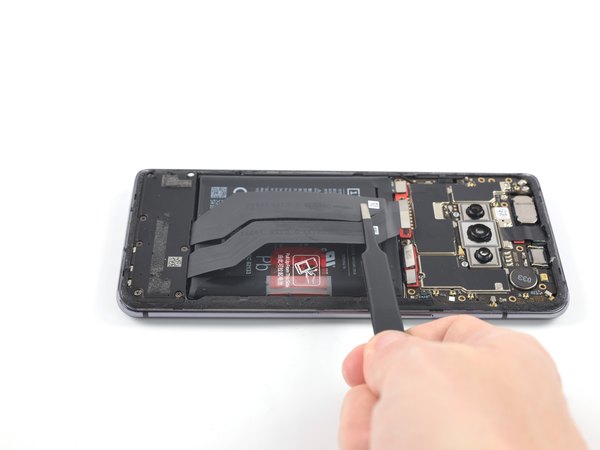

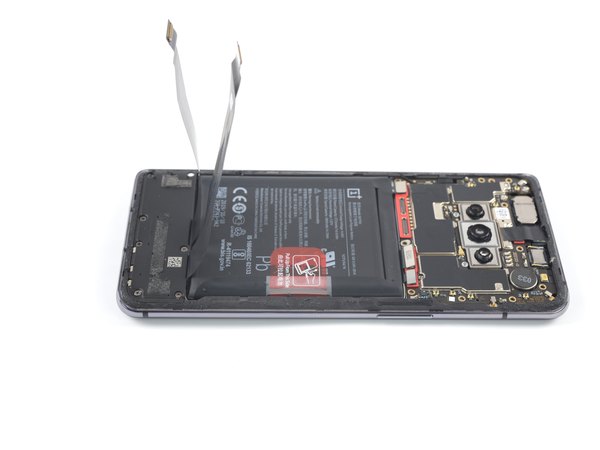

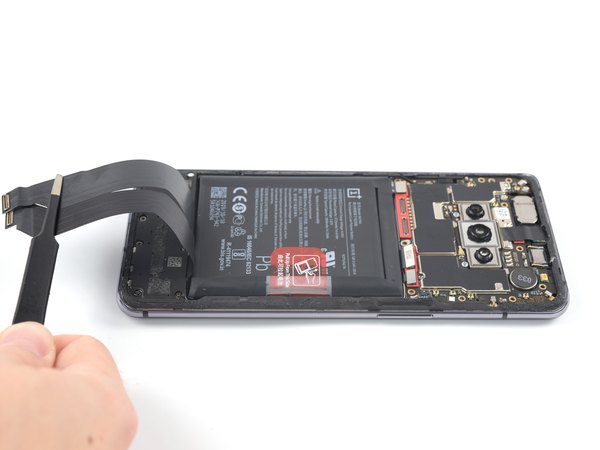

این دو تا فلت رو آروم به سمت پایین گوشی خم کن تا از روی باتری کنار برن و فضات باز بشه.

خیلی مراقب باش کابل‌ها رو تا نکنی یا فشار زیادی بهشون نیاری، چون خیلی حساسن و ممکنه قطعی پیدا کنن.

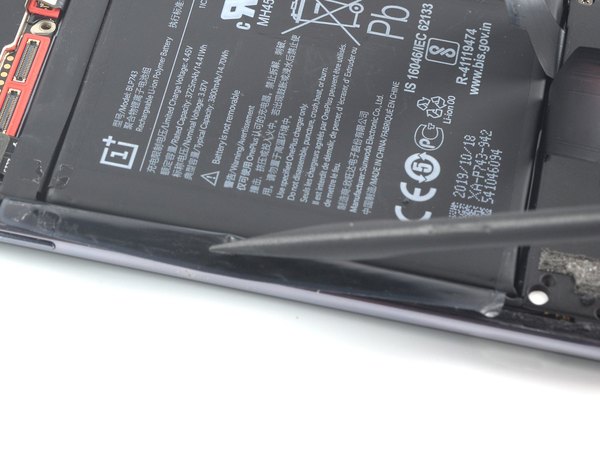

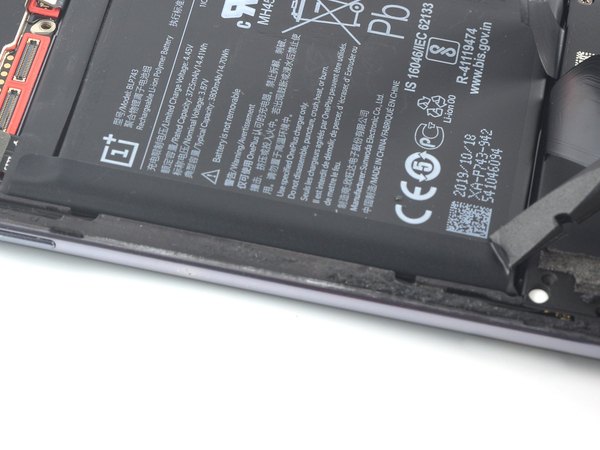

با یه اسپاجر، نوار چسب کوچیکی که سمت چپ باتری قرار داره رو با دقت جدا کن.

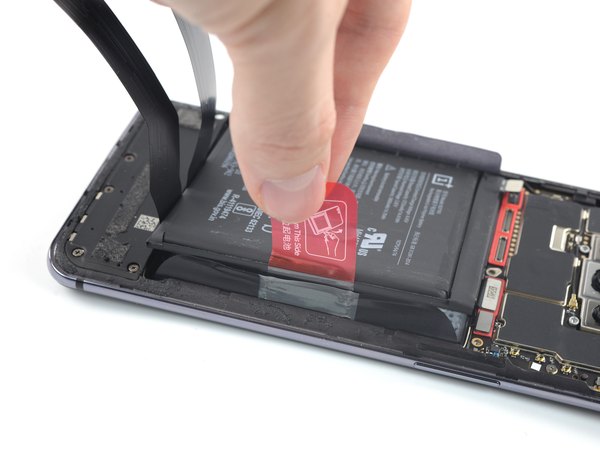

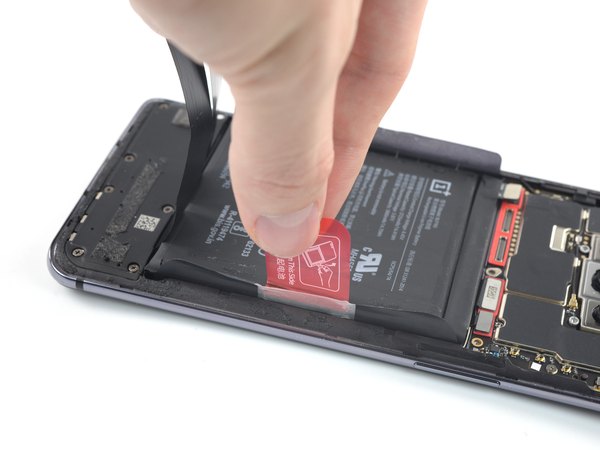

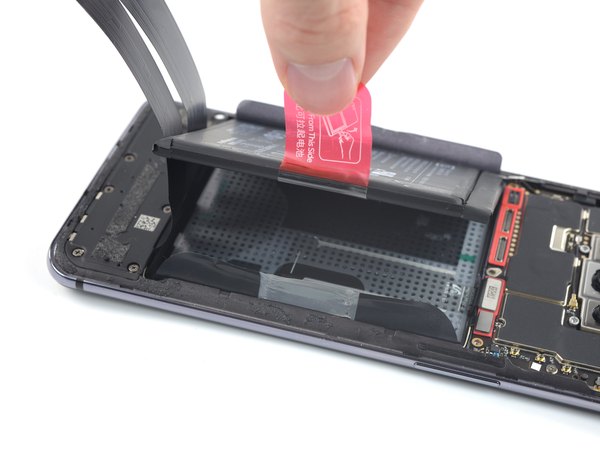

زبانه قرمز رنگی که به باتری چسبیده رو با دستت بگیر. حالا این زبانه رو محکم به سمت بالا بکش تا باتری از جای خودش بلند بشه و بتونی به حالت عمودی نگهش داری.

اگه دیدی باتری خیلی سفت چسبیده و بالا نمیاد، می‌تونی یکم به صفحه نمایش (دقیقا زیر باتری) حرارت بدی تا چسب‌های نگهدارنده‌اش نرم بشن.

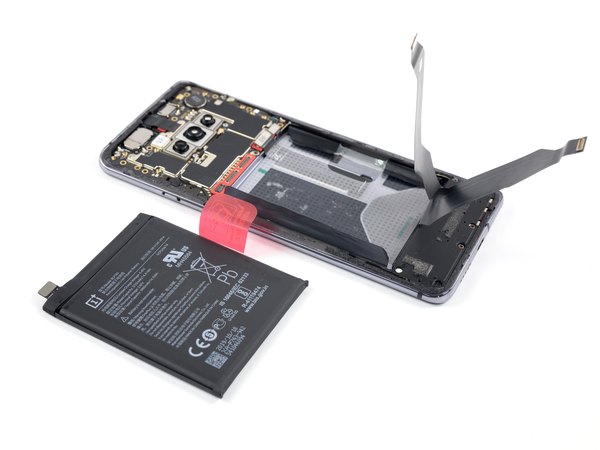

باتری رو کاملا از گوشی خارج کن.

یادت باشه باتری‌ای که باد کرده یا موقع درآوردن آسیب دیده رو به هیچ‌وجه دوباره استفاده نکنی؛ چون به شدت خطر آتش‌سوزی داره.

برای نصب باتری، از چسب دوطرفه تازه استفاده کن. چسب رو جای چسب‌های قبلی روی شاسی گوشی بچسبون (نه مستقیم پشت خود باتری) و بعد باتری رو سر جاش محکم کن.

موقع بستن گوشی، اول موقتا باتری رو به مادربرد وصل کن تا جاش دقیقا تنظیم بشه. بعد دوباره کانکتورش رو قطع کن تا بقیه کارها رو انجام بدی.

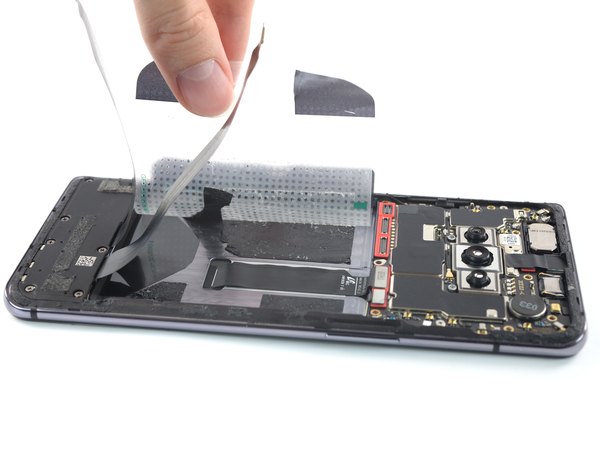

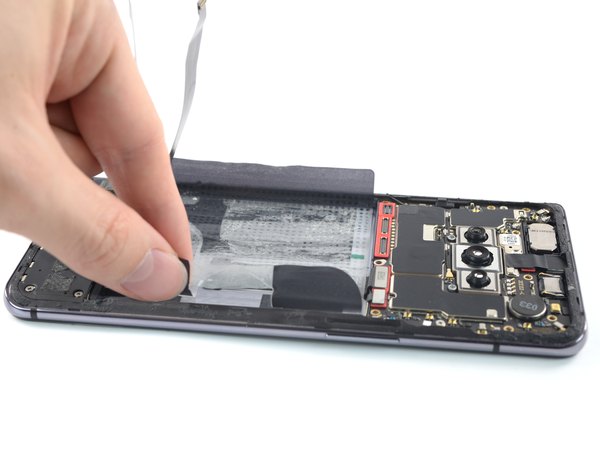

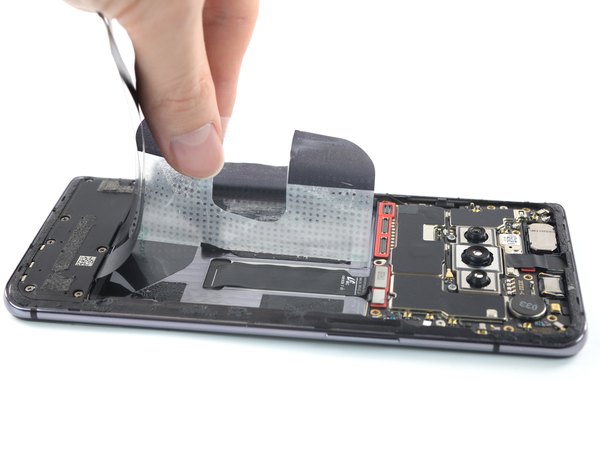

لبه پلاستیک شفافی که تو سمت راست بدنه گوشی بیرون زده رو بگیر. با یه نیروی ثابت پلاستیک رو به سمت چپ بکش. حالا این لایه پلاستیکی رو کاملا از روی شاسی جدا کن.

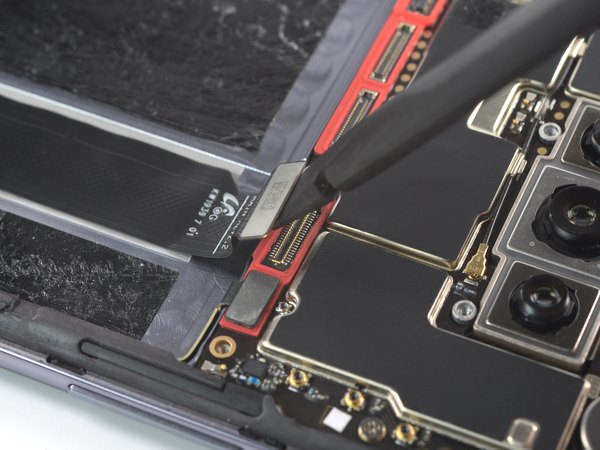

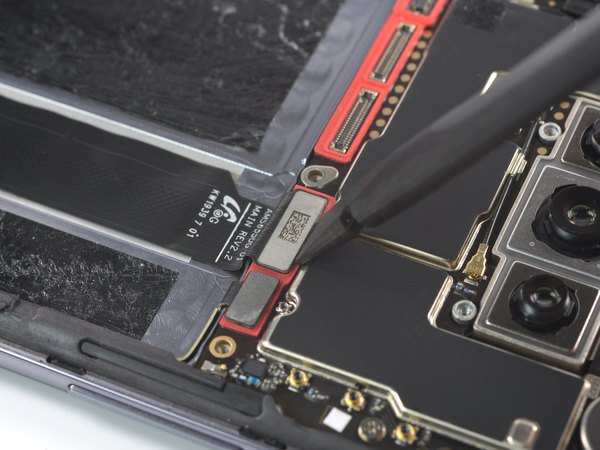

حالا که اون پلاستیک رو برداشتی، می‌تونی با اسپاجر کانکتور فلت صفحه نمایش رو به سمت بالا اهرم کنی و از مادربرد جداش کنی.

کابل صفحه نمایش با یه چسب خیلی ضعیف به فریم چسبیده.

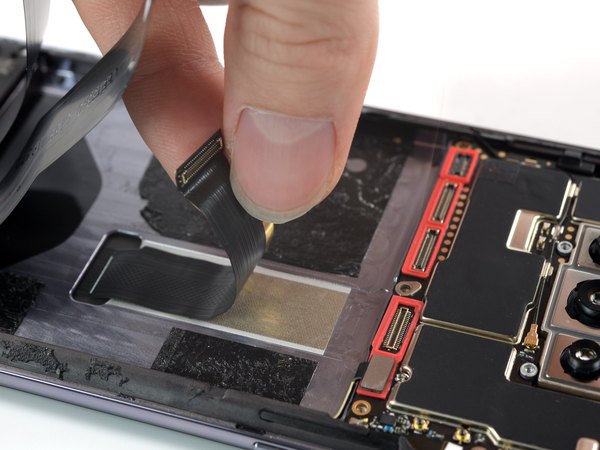

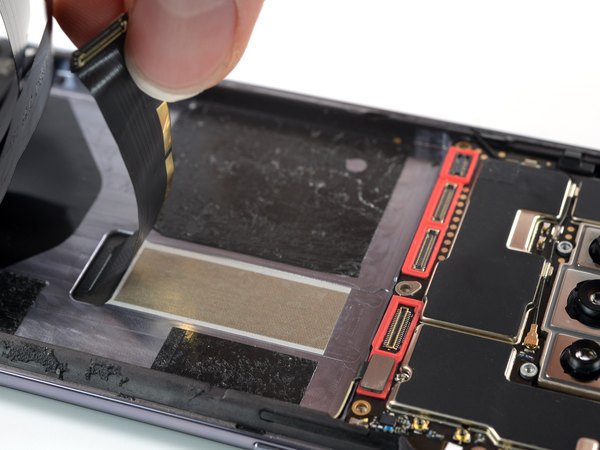

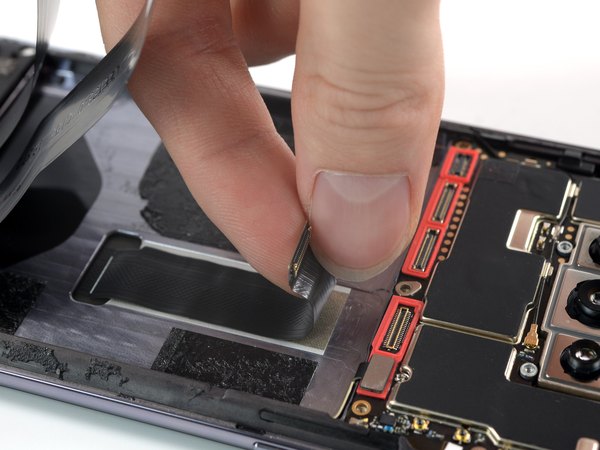

کابل فلت رو با انگشتات بگیر. کابل رو آروم به سمت پایین گوشی بکش تا چسبش ول کنه.

اینجا هم خیلی حواست باشه کابل رو تا نکنی یا نشکنی، وگرنه ممکنه کلا فلت قطعی پیدا کنه.

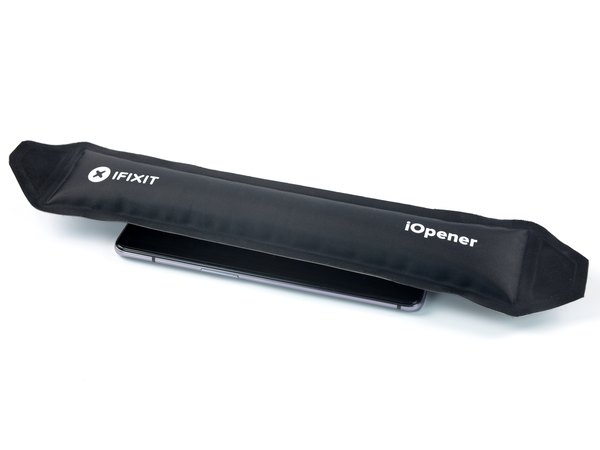

گوشی رو برگردون و پد حرارتی رو حدود دو دقیقه روی صفحه نمایش بذار تا چسب‌های دورش نرم بشن.

باز هم می‌تونی از سشوار استفاده کنی، اما حواست به حرارت باشه تا قطعات حساس داغ نکنن.

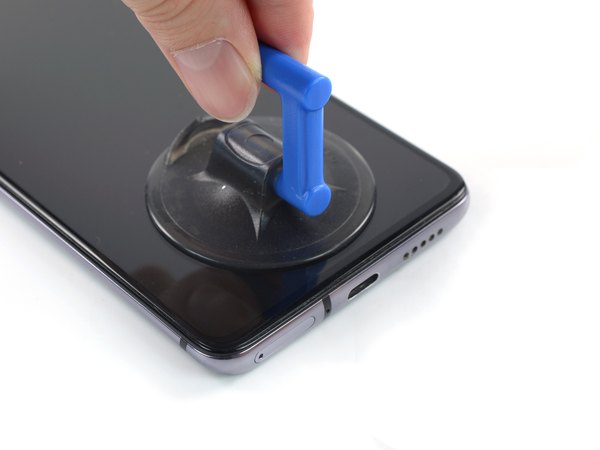

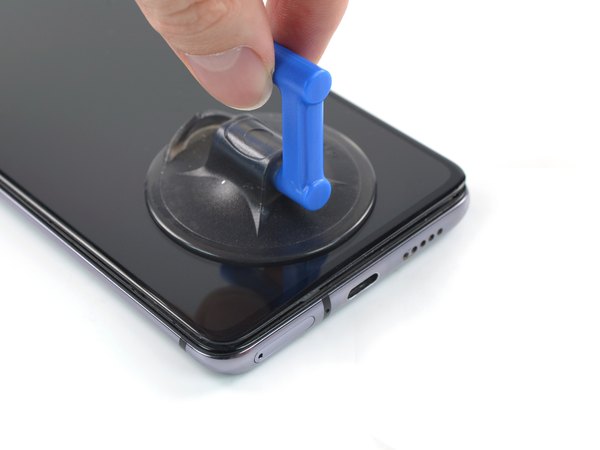

ساکشن کاپ رو روی لبه پایینی صفحه نمایش بچسبون.

اگه صفحه نمایشت خیلی خرد شده، روش رو با چسب نواری پهن بپوشون تا ساکشن کاپ بتونه بهش بچسبه. یا اینکه ساکشن کاپ رو با چسب قطره‌ای روی ال‌سی‌دی خراب فیکس کن.

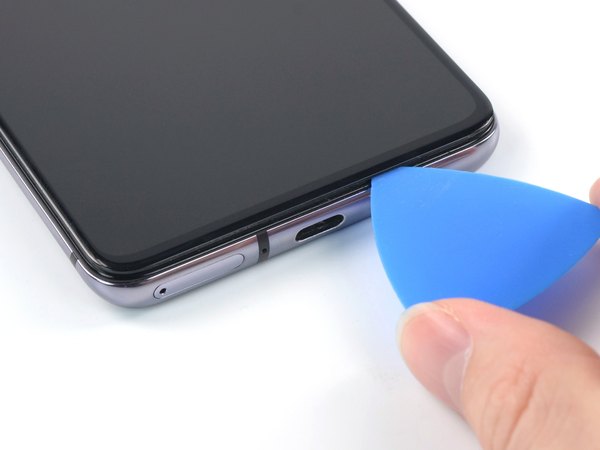

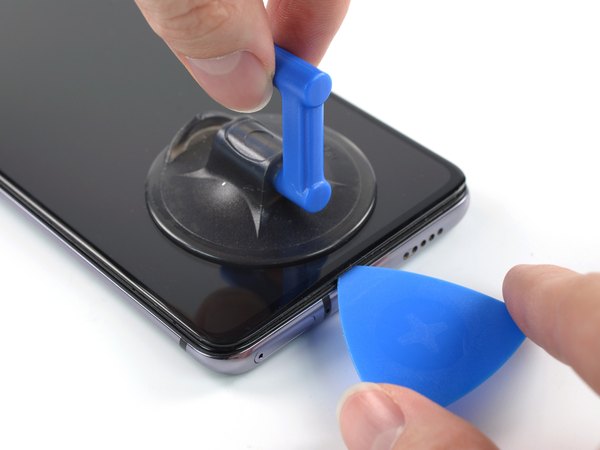

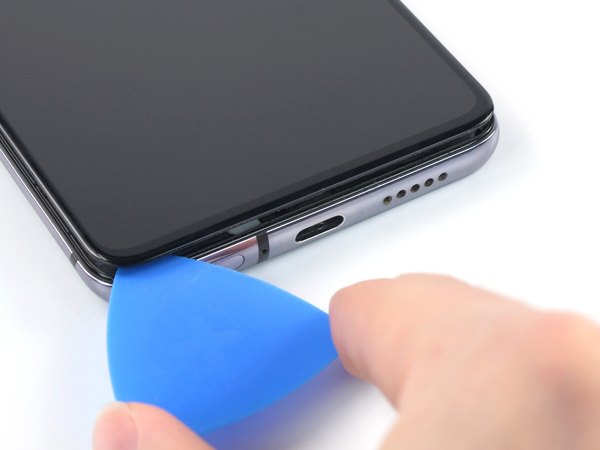

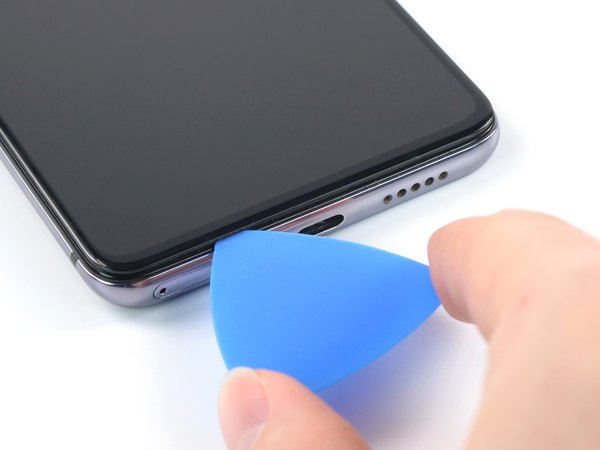

ساکشن کاپ رو محکم به سمت بالا بکش تا یه درز کوچیک بین ال‌سی‌دی و فریم ایجاد بشه. سریع یه پیک رو داخل این شکاف قرار بده.

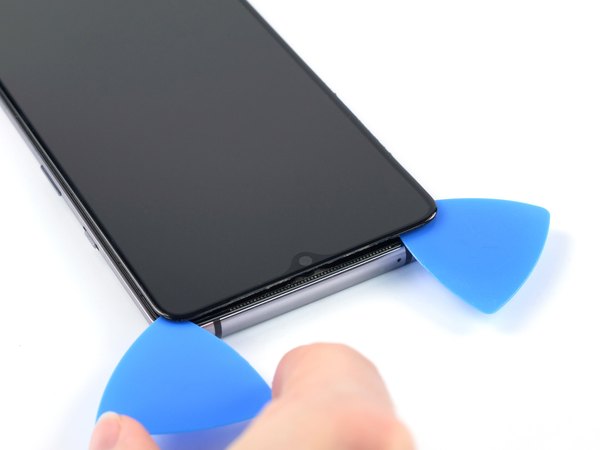

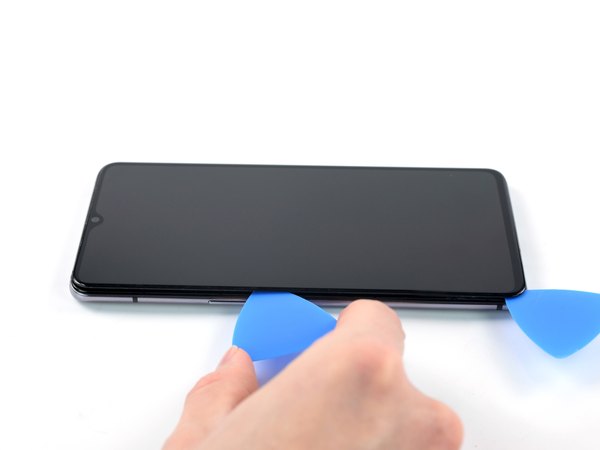

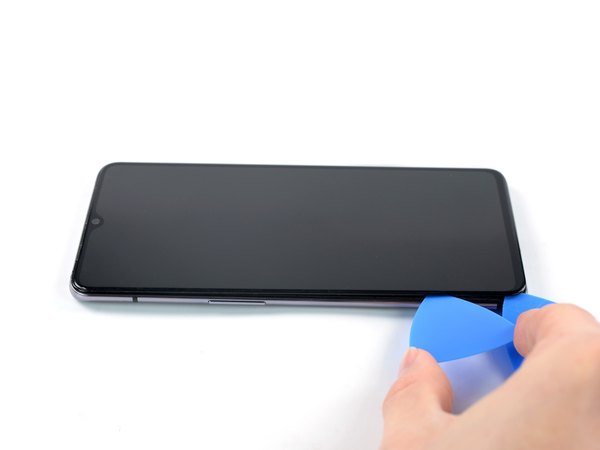

پیک رو روی لبه پایینی بکش تا چسب‌ها بریده بشن. پیک رو همون گوشه پایین و سمت چپ نگه دار تا درز دوباره بسته نشه.

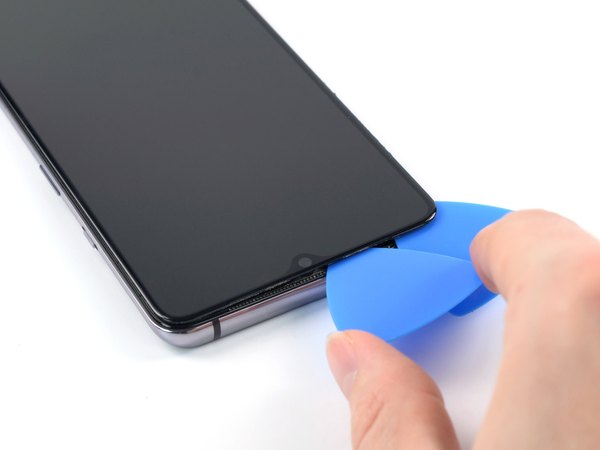

یه پیک دوم رو از گوشه پایین و چپ وارد کن. روی لبه سمت چپ تا گوشه بالا و سمت چپ بکش تا چسب‌ها باز بشن. این پیک رو تو گوشه بالا و چپ رها کن.

وقتی به دوربین سلفی رسیدی، فقط نوک پیک (4 تا 5 میلی‌متر) رو ببر داخل تا لنز دوربین خط نیفته یا کثیف نشه.

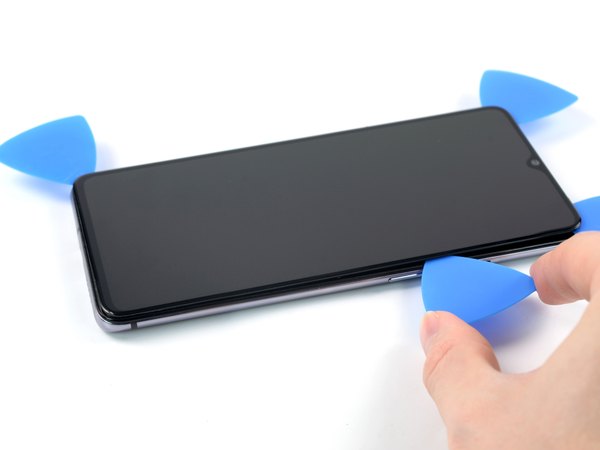

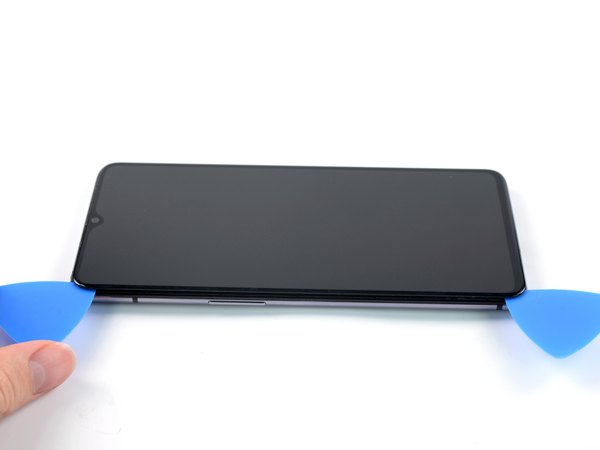

پیک سوم رو از گوشه بالا و چپ وارد کن. روی لبه بالایی تا گوشه راست بکش و چسب‌ها رو جدا کن. پیک رو همونجا نگه دار.

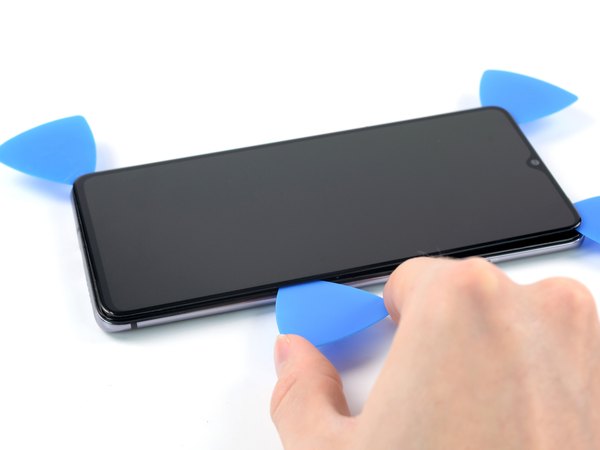

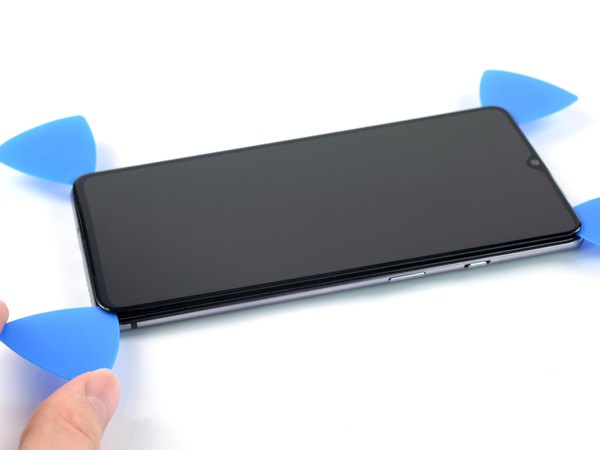

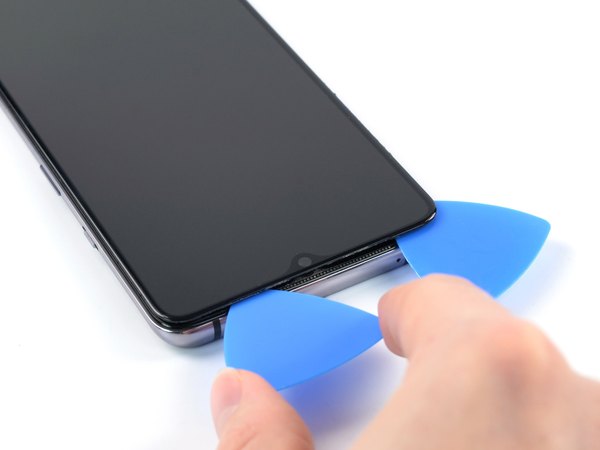

پیک چهارم رو از گوشه بالا و راست وارد کن. روی لبه سمت راست به سمت پایین بکش تا آخرین چسب‌ها هم جدا بشن. پیک رو تو گوشه پایین و راست رها کن.

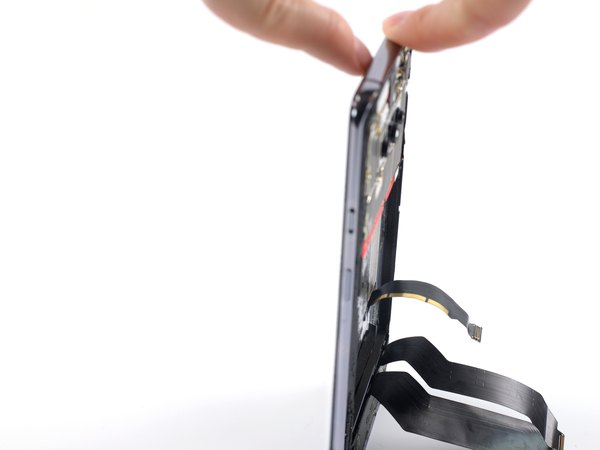

قسمت بالای صفحه نمایش رو بگیر و آروم به سمت بالا بکش تا از فریم جدا بشه.

اگه جایی هنوز چسبیده بود، دوباره با پیک دور لبه‌ها رو چک کن تا ال‌سی‌دی کاملا آزاد بشه.

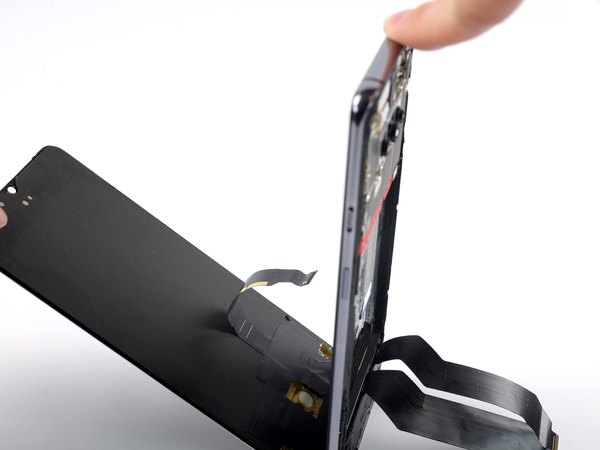

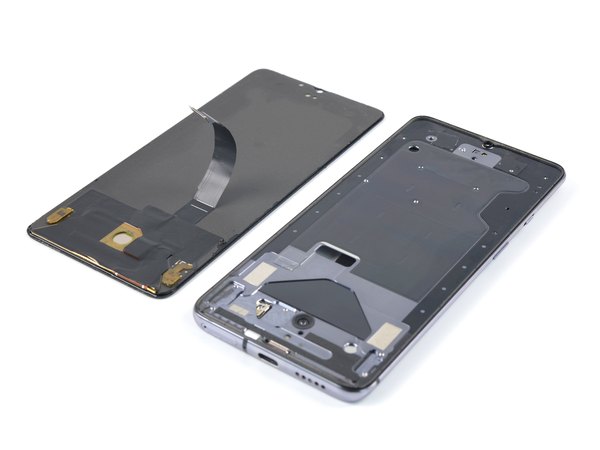

کابل فلت صفحه نمایش رو از شکافی که روی شاسی هست رد کن. حالا می‌تونی صفحه نمایش خراب رو کلا برداری.

عالی بود! سخت‌ترین بخش کار رو با موفقیت پشت سر گذاشتی. قبل از اینکه صفحه نمایش جدید رو با چسب روی شاسی محکم کنی و گوشی رو کامل ببندی، حتما یه بار فلتش رو موقتا وصل کن و گوشی رو روشن کن تا از سلامت تاچ و تصویر مطمئن بشی.

اگه همه چیز اوکی بود، گوشی رو دوباره خاموش کن. قطعات کوچیکی مثل توری اسپیکر رو از صفحه نمایش قبلی به جدید منتقل کن. چسب‌های مخصوص ال‌سی‌دی رو دور فریم بزن و با دقت صفحه جدید رو نصب کن.

برای سرهم کردن بقیه قطعات هم کافیه همین مراحل رو از آخر به اول انجام بدی و از الکل برای تمیز کردن جای چسب‌های قدیمی استفاده کنی.
