تعویض مادربرد نکسوس ۴

اول از همه باید گوشی رو کاملا خاموش کنی. دکمه پاور رو چند ثانیه نگه دار و از روی صفحه گزینه Power off رو لمس کن تا دستگاه خاموش بشه.

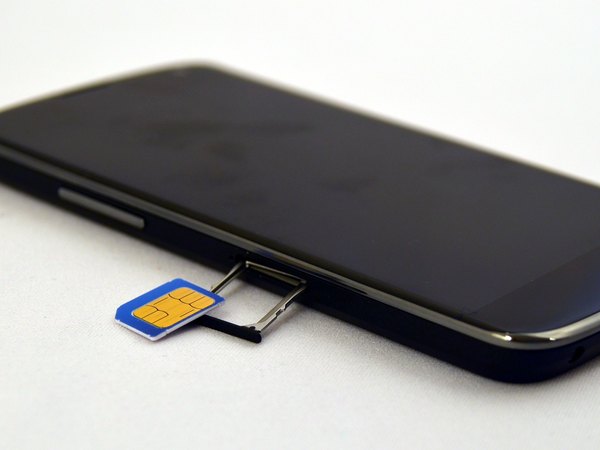

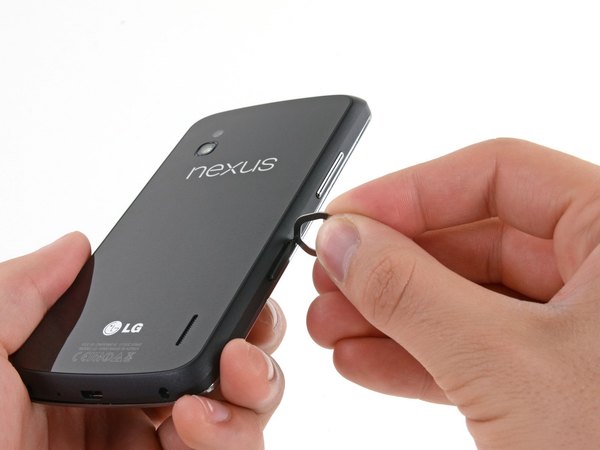

حالا با استفاده از سوزن مخصوص، خشاب سیم‌کارت رو از لبه گوشی بیرون بیار. یادت باشه که برای باز کردن قاب پشتی، حتما باید این خشاب رو خارج کرده باشی.

اگه خشاب سیم‌کارت سر جاش بمونه، موقع باز کردن قاب پشتی حسابی به مشکل می‌خوری و ممکنه به فریم گوشی آسیب بزنی.

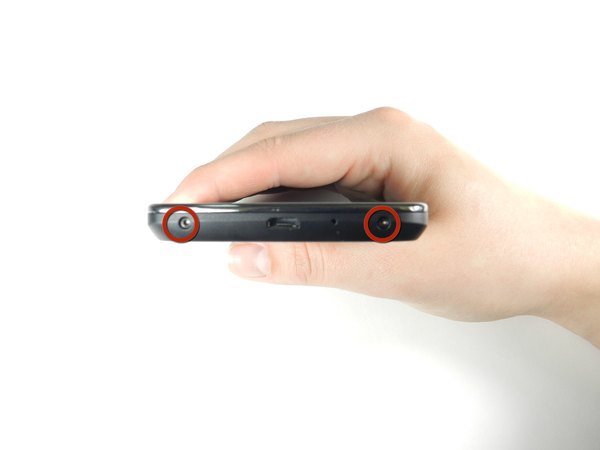

← پایین گوشی دو تا پیچ کوچیک می‌بینی. با استفاده از یه پیچ‌گوشتی تورکس T5 این دو تا پیچ رو با دقت باز کن و یه جای امن بذارشون.

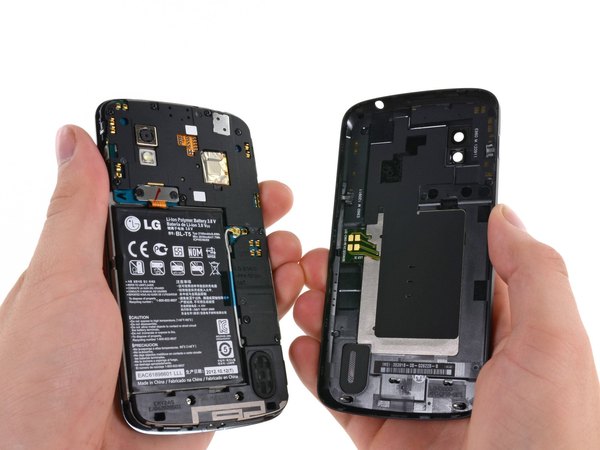

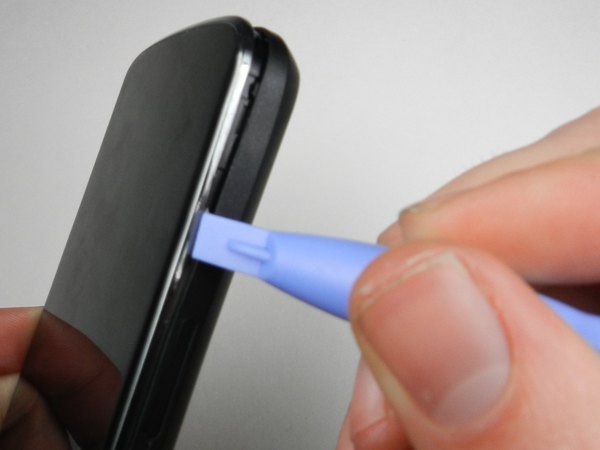

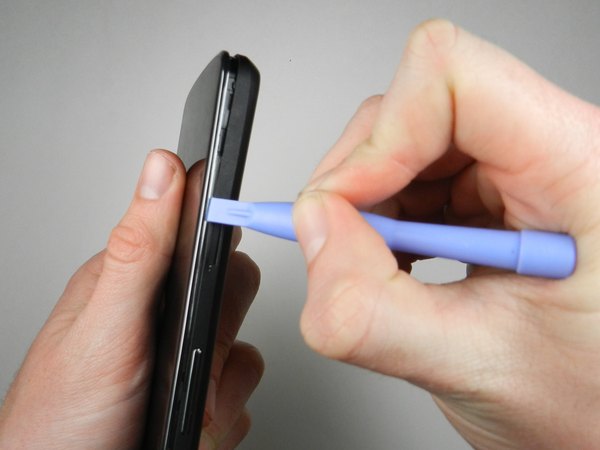

حالا نوبت جدا کردن قاب پشتیه. یه ابزار بازکننده پلاستیکی بردار، از یکی از گوشه‌های پایین گوشی شروع کن و اون رو آروم بین شکاف قاب و بدنه فرو ببر. ابزار رو دورتادور لبه‌ها حرکت بده تا خارهای پلاستیکی یکی‌یکی آزاد بشن.

باز کردن این قاب ممکنه چند دقیقه‌ای طول بکشه. موقع کار یه صداهای تق‌تق ضعیفی می‌شنوی که کاملا طبیعیه و نشون میده قاب داره از بدنه جدا می‌شه.

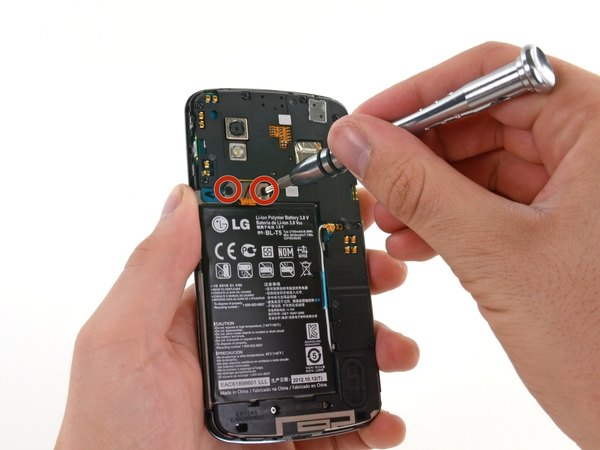

← روی کانکتور باتری یه براکت فلزی هست که با دو تا پیچ 1.8 میلی‌متری چهارسو محکم شده. این دو تا پیچ رو باز کن.

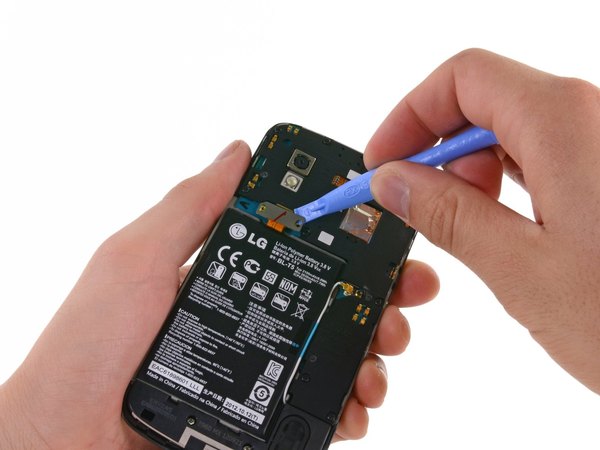

با استفاده از یه ابزار پلاستیکی مثل اسپاجر، کانکتور باتری رو خیلی آروم به سمت بالا اهرم کن تا از روی مادربرد جدا بشه. هیچ‌وقت برای این کار از ابزار فلزی استفاده نکن.

یه چسب آبی رنگ روی باتری هست که کابل آنتن سفید رو سر جاش نگه داشته. اول این چسب رو با احتیاط جدا کن. حالا با نوک اسپاجر، کانکتور کابل آنتن سفید رنگ رو خیلی نرم از روی برد آزاد کن تا موقع کار کشیده نشه.

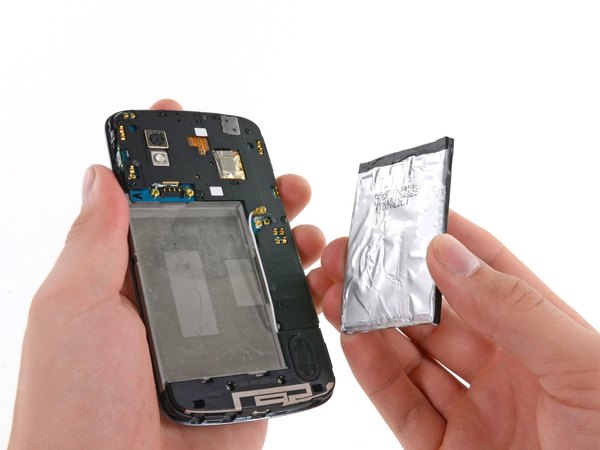

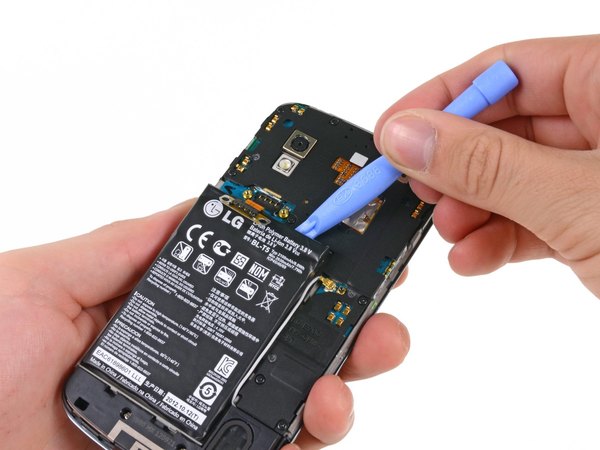

برای بیرون آوردن خود باتری، ابزار پلاستیکی رو از گوشه بالا سمت چپ زیر باتری بنداز و آروم به سمت پایین و راست حرکت بده تا چسب‌های زیرش ول کنن.

اگه چسب زیر باتری خیلی سفت بود، می‌تونی از یه کارت پلاستیکی نازک استفاده کنی و اون رو زیر باتری سر بدی تا راحت‌تر از فریم فلزی جدا بشه.

باتری با چسب محکمی به بدنه چسبیده. موقع بستن گوشی و نصب باتری جدید، حواست باشه که اون رو محکم روی نوارهای چسب فشار بدی تا سر جاش فیکس بشه.

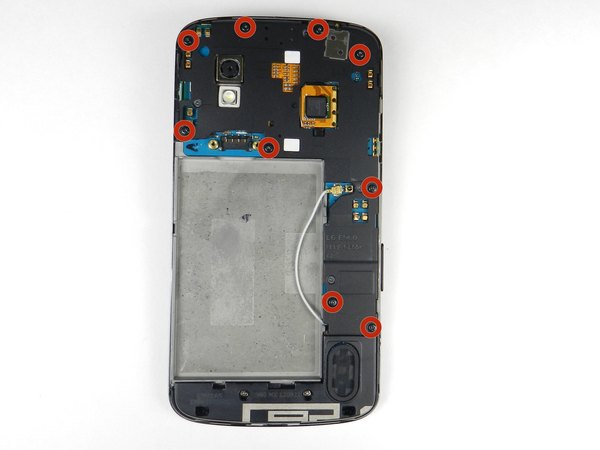

← حالا باید نه تا پیچ 4.6 میلی‌متری چهارسو (#000) رو که روی فریم پلاستیکی میانی هستن باز کنی. بعد از باز کردن پیچ‌ها، درپوش پلاستیکی رو آروم بلند کن.

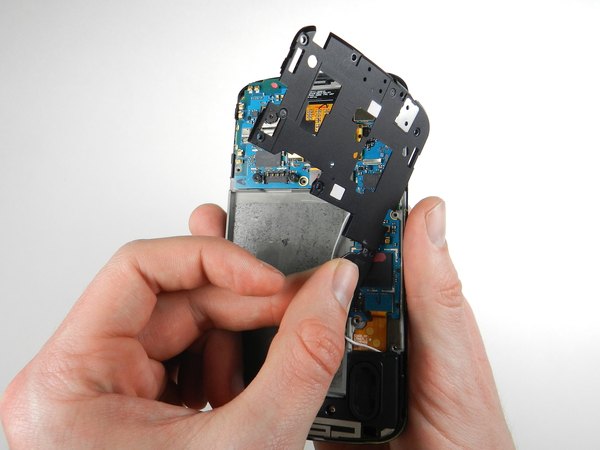

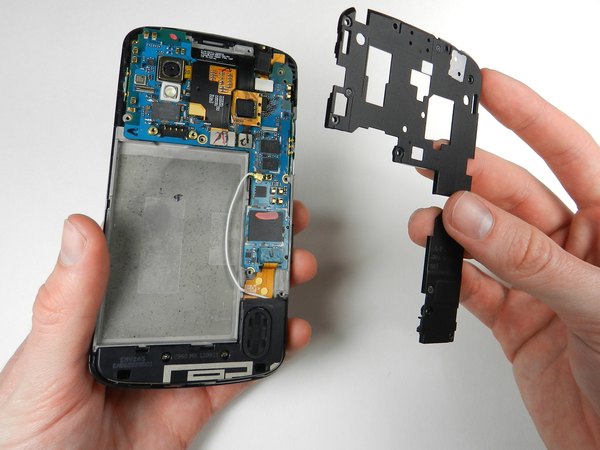

این فریم میانی با دو تا خار پلاستیکی تو دو طرف گوشی چفت شده. با یه اسپاجر این خارها رو آزاد کن و فریم رو خیلی نرم به سمت بالا و بیرون بکش تا جدا بشه.

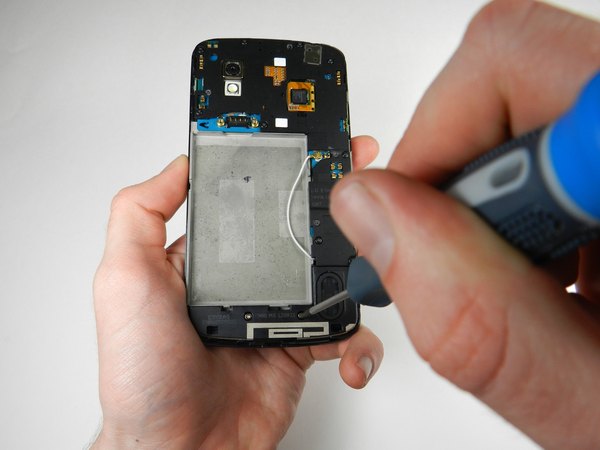

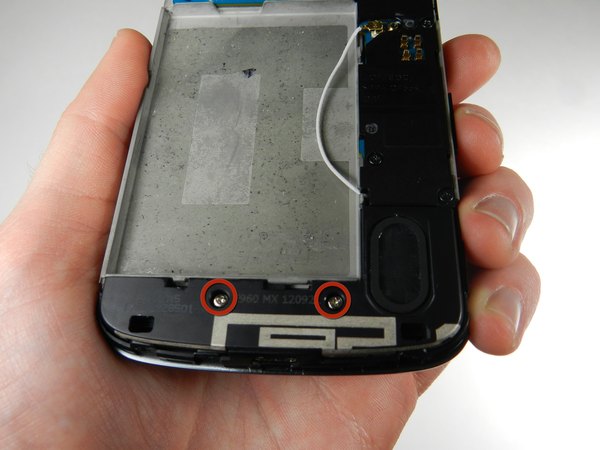

← پایین گوشی روی محفظه اسپیکر، دو تا پیچ 4.8 میلی‌متری وجود داره. با همون پیچ‌گوشتی چهارسو این دو تا پیچ رو هم باز کن.

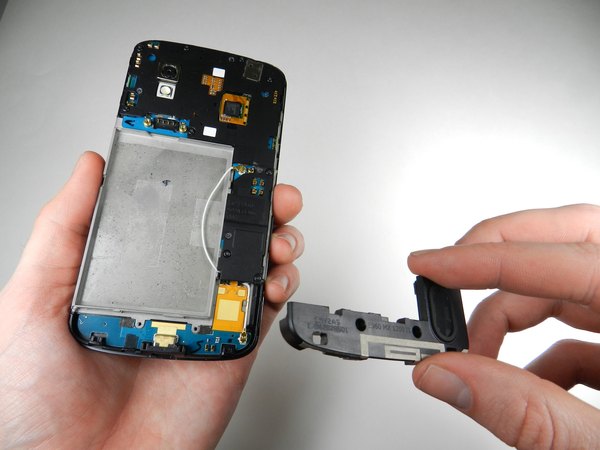

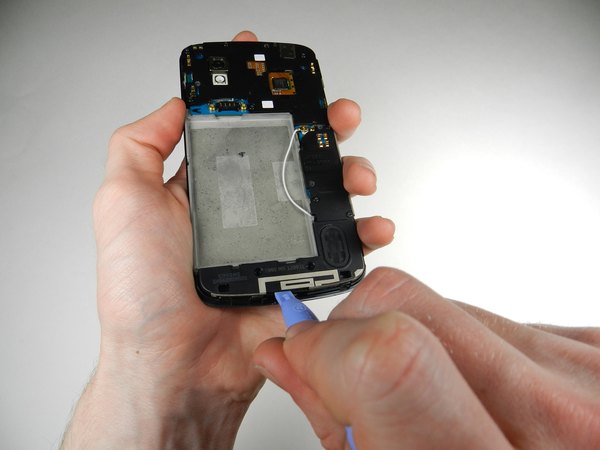

با استفاده از ابزار بازکننده پلاستیکی، ماژول اسپیکر رو از جاش اهرم کن و اون رو به سمت بالا بکش تا از پشت گوشی جدا بشه و بتونی کامل بیرون بیاریش.

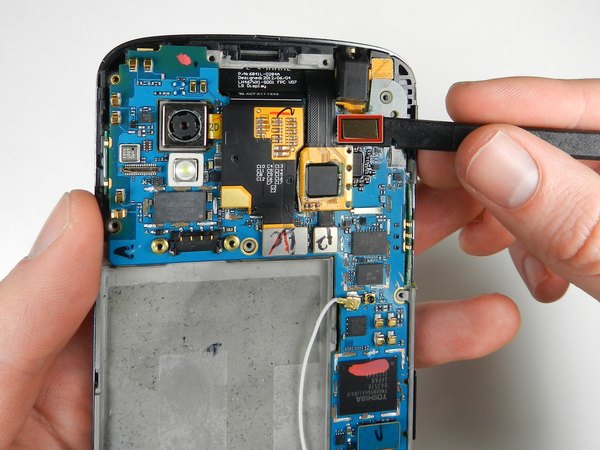

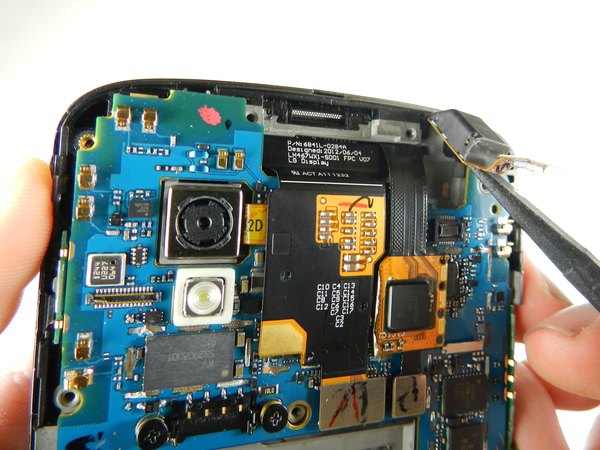

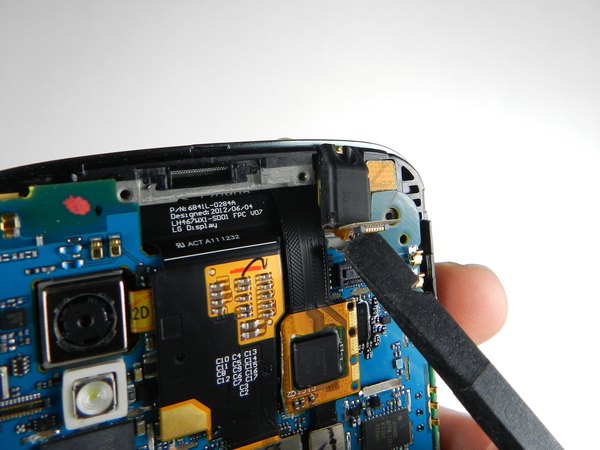

← بریم سراغ قسمت بالای مادربرد؛ سمت راست یه کانکتور خاکستری رنگ می‌بینی. با نوک اسپاجر اون رو به سمت بالا پاپ کن تا از روی برد آزاد بشه.

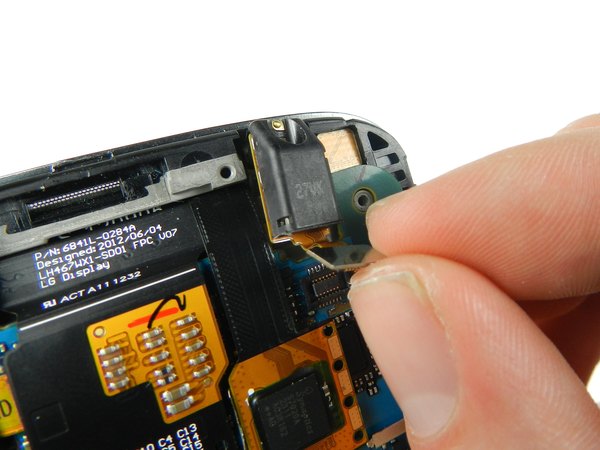

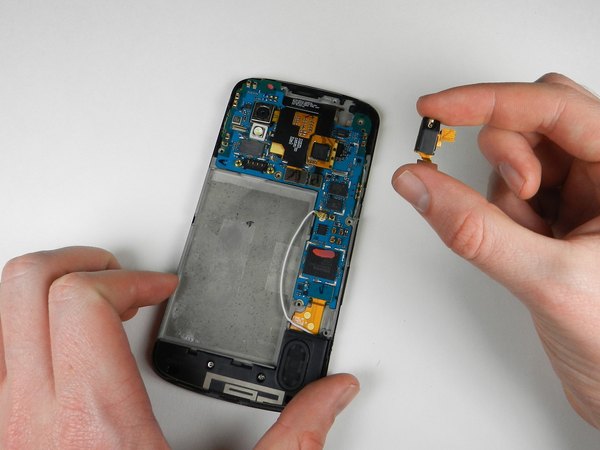

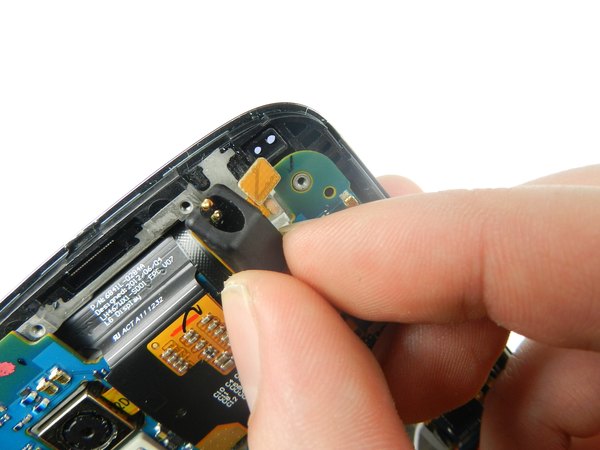

حالا جک هدفون رو خیلی ملایم به سمت بالا و چپ بکش تا کامل از روی مادربرد جدا بشه و بتونی برش داری.

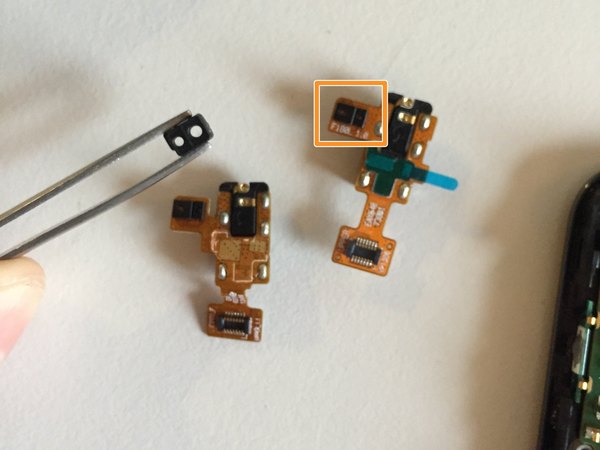

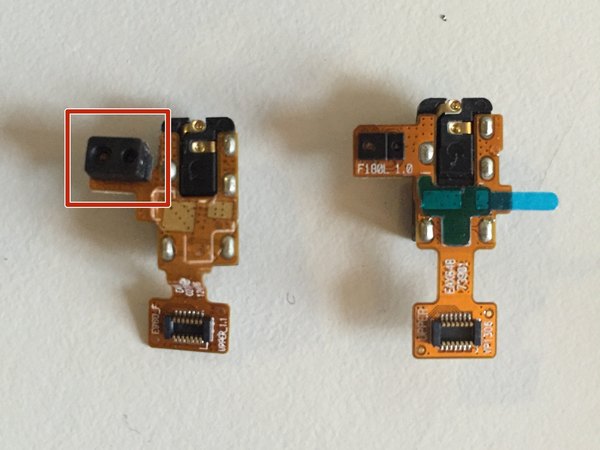

← احتمالا وقتی پورت صدا رو بلند می‌کنی، یه درپوش لاستیکی کوچیک که مربوط به سنسور نور محیط هست هم همراهش بیرون میاد.

← این درپوش رو از روی قطعه قدیمی بردار و روی قطعه جدید نصب کن. حتما چک کن موقع قرار دادن پورت صدای جدید روی گوشی، این لاستیک دقیقا سر جاش مونده باشه.

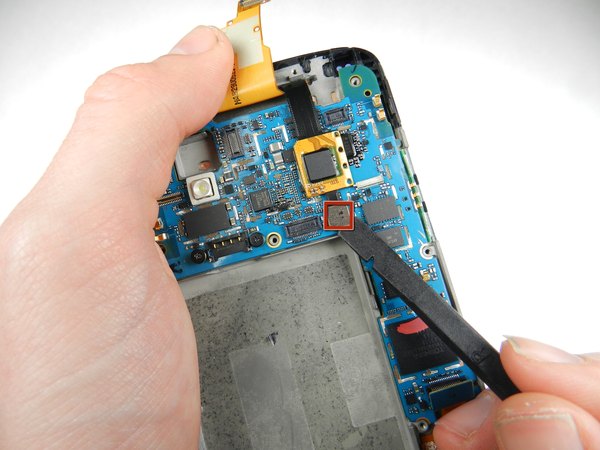

← با استفاده از اسپاجر، زبانه فلزی کوچیک رو آروم بالا بکش و بعد اون نوار مشکی رنگی که قطع شده رو به سمت بالا هدایت کن.

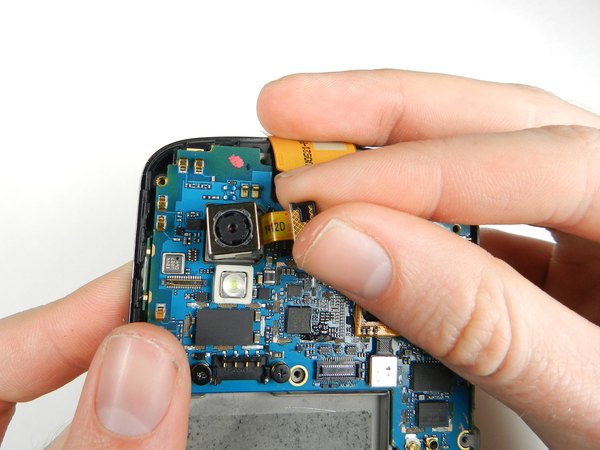

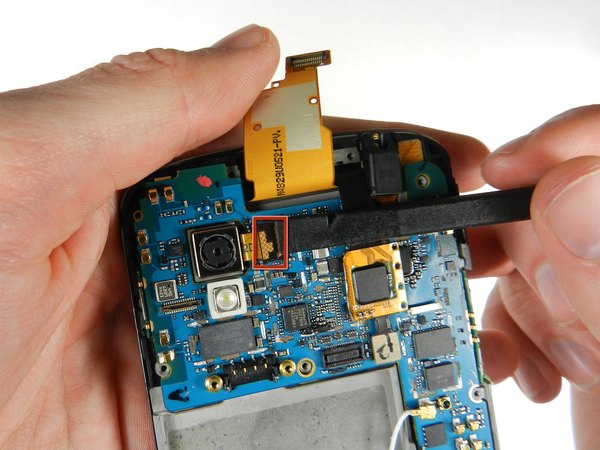

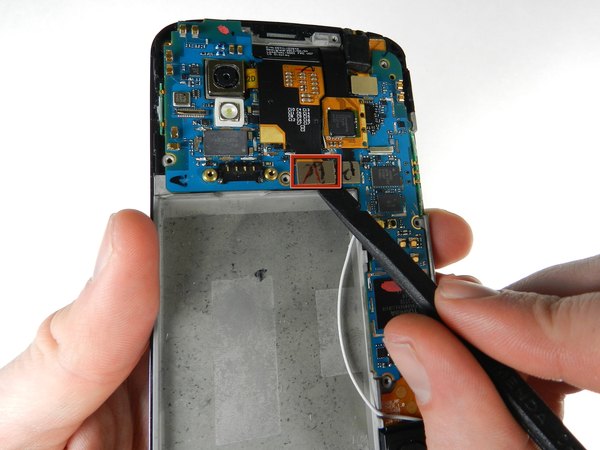

← دوباره با اسپاجر، زبانه مشکی رنگی که دوربین رو به مادربرد متصل کرده خیلی با احتیاط به سمت بالا اهرم کن تا آزاد بشه.

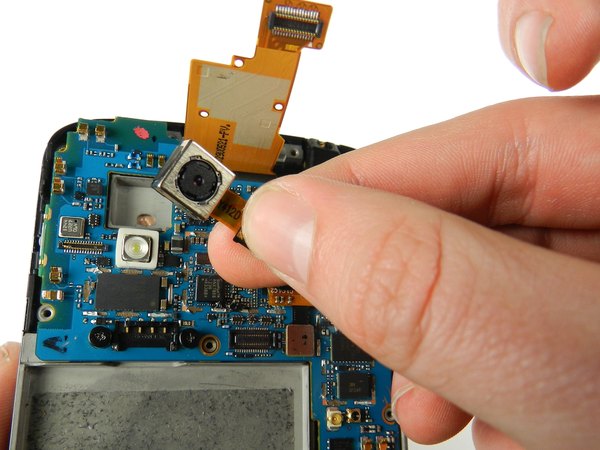

حالا که کانکتور آزاد شده، می‌تونی ماژول دوربین رو بگیری و مستقیم از توی سوکتش بیرون بکشی.

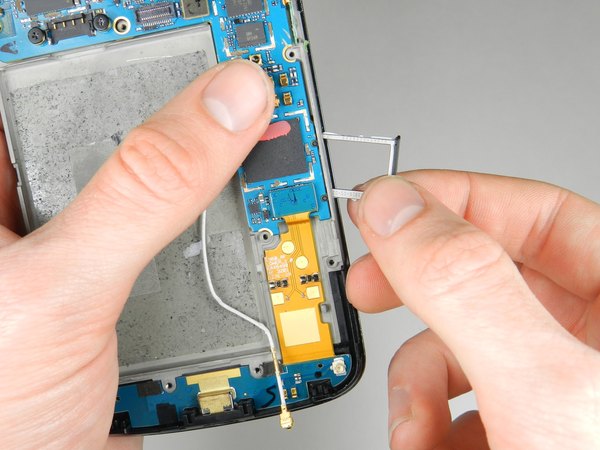

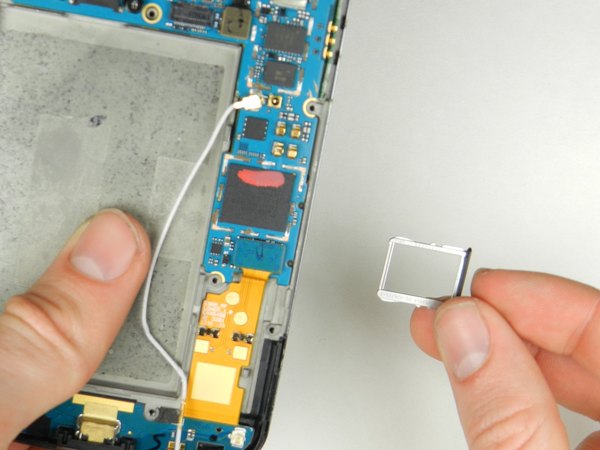

تو این مرحله اگه هنوز خشاب فلزی سیم‌کارت یا خود سیم‌کارت روی دستگاه مونده، حتما کامل از فریم خارجشون کن تا مانع بیرون اومدن مادربرد نشن.

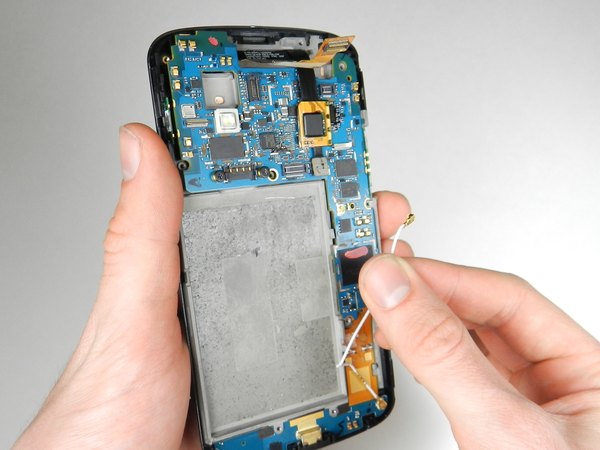

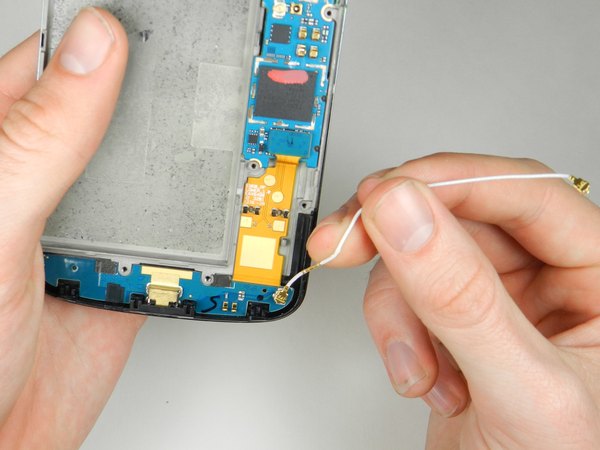

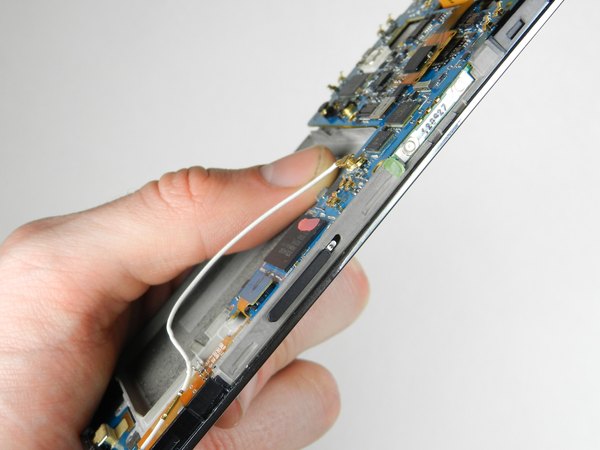

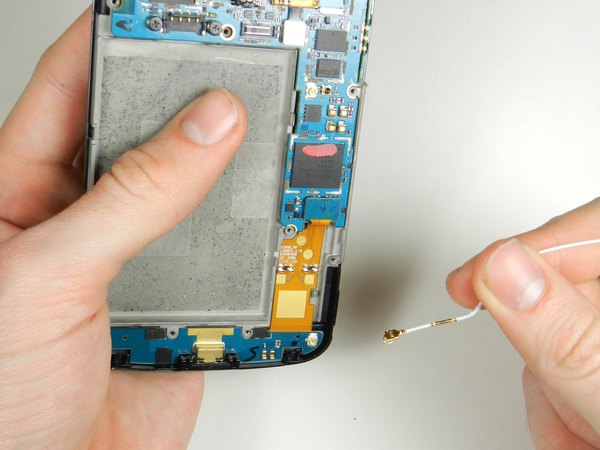

یه کابل اتصال آنتن سفید رنگ دیگه گوشه پایین سمت راست مادربرد هست. با یه کشش خیلی ملایم اون رو هم از روی برد جدا کن.

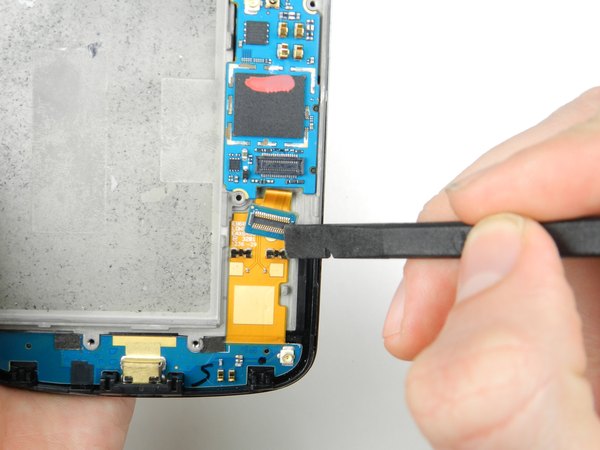

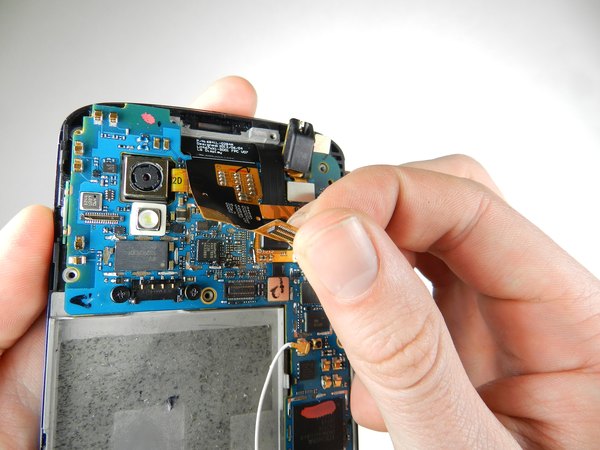

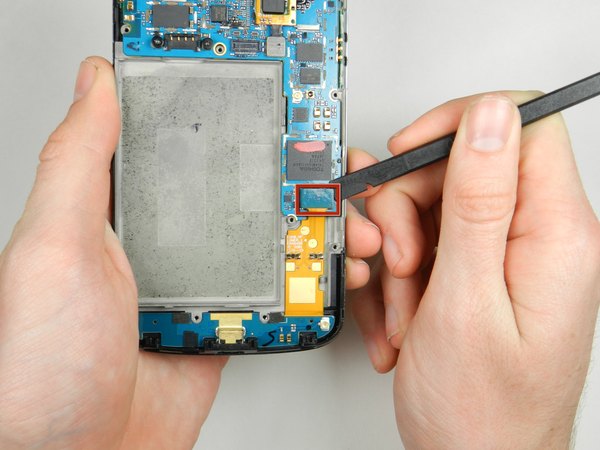

← گوشه پایین سمت راست مادربرد، یه کانکتور فلت می‌بینی که مادربرد رو به مجموعه صفحه‌نمایش وصل می‌کنه. با اسپاجر این کانکتور رو هم پاپ کن و آزادش کن.

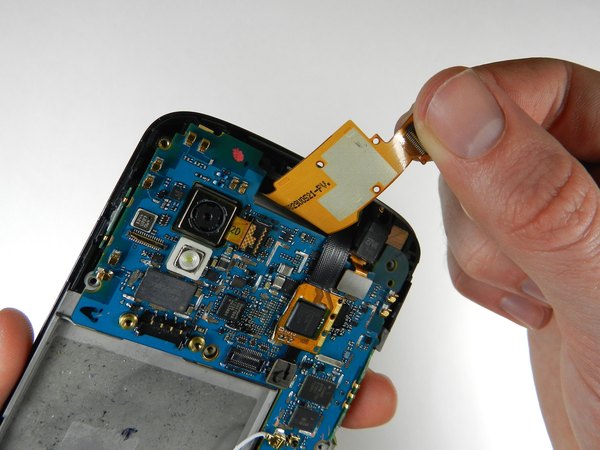

← آخرین فلت اتصالی بین مادربرد و صفحه‌نمایش، تو گوشه بالا سمت راست مادربرد قرار داره. با اسپاجر زیرش بنداز و آزادش کن.

وقتی این زبانه رو جدا می‌کنی، فلت کامل آزاد می‌شه و حالت فنری به خودش می‌گیره و از مادربرد فاصله می‌گیره.

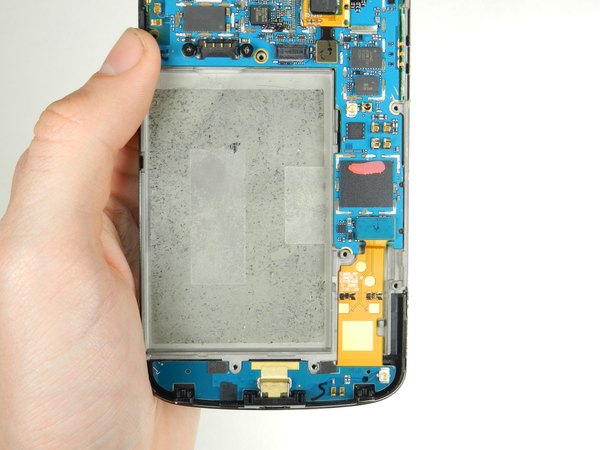

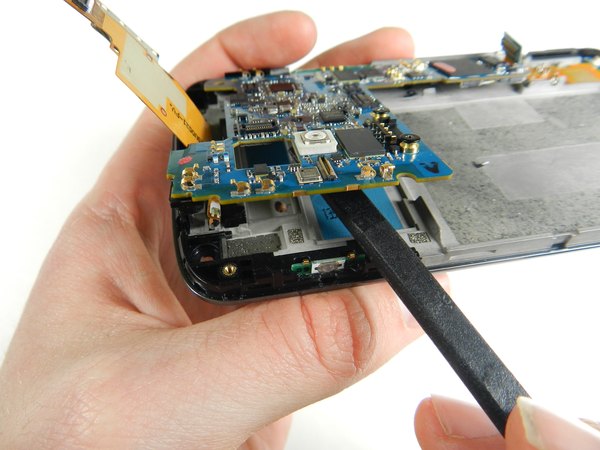

حالا دیگه تمام اتصالات باز شدن. با یه اسپاجر خیلی آروم لبه‌های مادربرد رو به سمت بالا اهرم کن تا از روی شاسی صفحه‌نمایش بلند بشه.

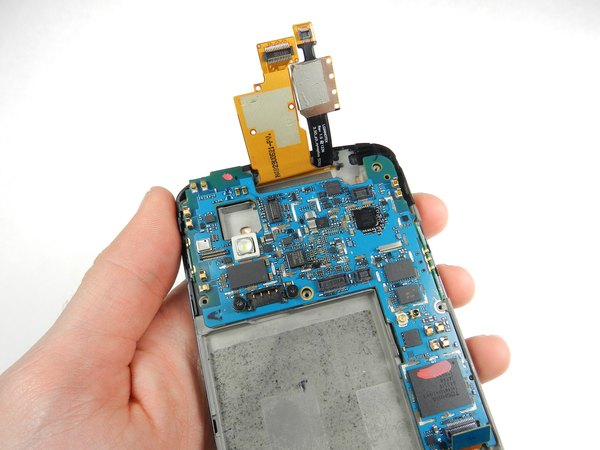

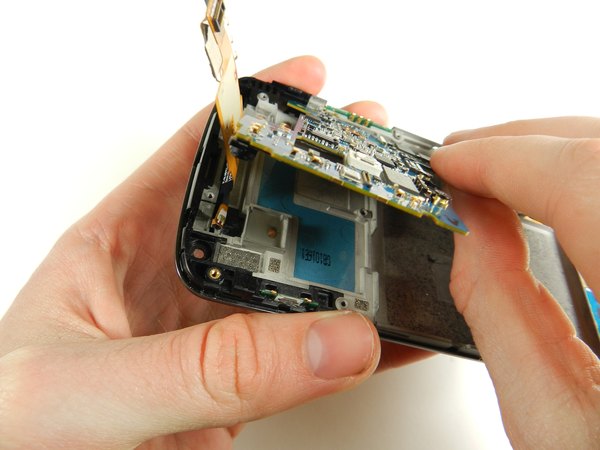

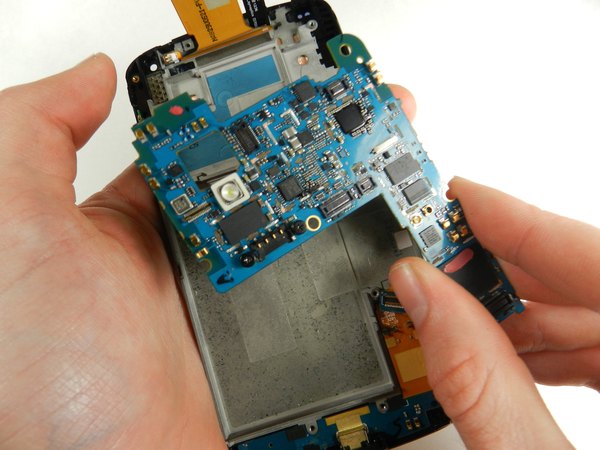

در نهایت، مادربرد رو با دستات بگیر و با احتیاط کامل از داخل فریم گوشی بیرون بیار. مراقب باش به فلت‌های زیرش گیر نکنه.

به همین سادگی تونستیم مادربرد نکسوس 4 رو بیرون بیاریم! برای بستن گوشی کافیه یه مادربرد سالم بیاری و دقیقا همین مراحلی که با هم اومدیم جلو رو از آخر به اول انجام بدی. فقط موقع جا زدن فلت‌ها حواست باشه که کامل و درست سر جاشون کلیک بشن.

امیدوارم این آموزش برات کاربردی بوده باشه. اگه حس می‌کنی این مقاله می‌تونه به بقیه هم کمک کنه تا دستگاهشون رو راحت‌تر تعمیر کنن، حتما لینک این صفحه از آیسی‌مدار رو برای دوستات بفرست. موفق باشی!
