تعویض قاب پشتی دوربین فوجی‌فیلم FinePix S5100

قبل از اینکه دست به آچار بشی، حتما چک کن که دوربین کاملا خاموش باشه تا موقع کار روی قطعات داخلی، هیچ اتصالی رخ نده.

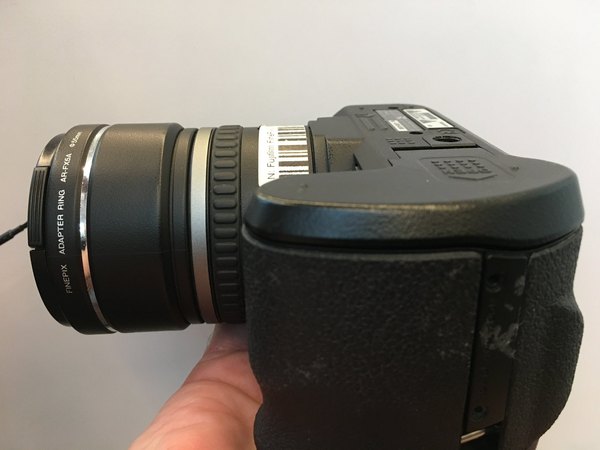

اول دوربین رو برعکس روی میز بذار. طوری تنظیمش کن که لنز دوربین سمت چپت قرار بگیره و محفظه باتری دقیقا روبروی خودت باشه.

حالا باید درپوش محفظه باتری رو باز کنیم. روی درپوش یه علامت فلش می‌بینی؛ درپوش رو کمی به سمت پایین فشار بده و دقیقا تو جهت همون فلش بکش تا ضامنش آزاد بشه.

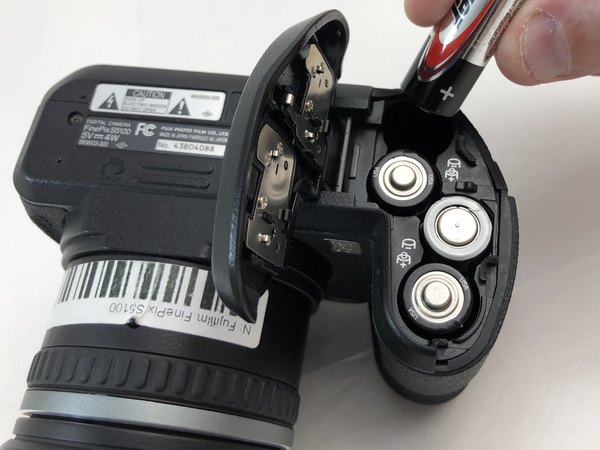

درپوش که باز شد، هر 4 تا باتری قلمی (AA) رو از داخل بدنه دوربین بیرون بیار و یه گوشه امن بذار.

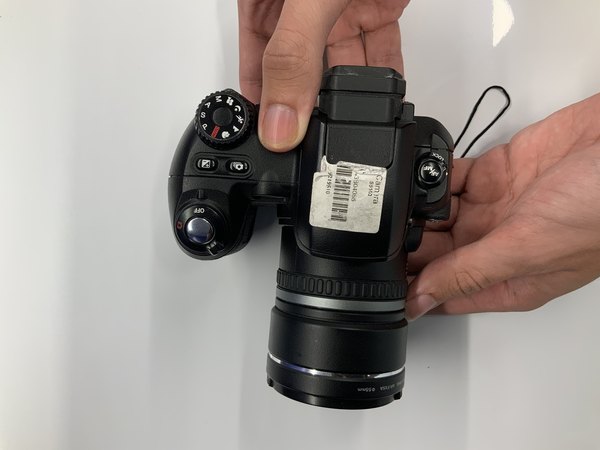

دوربین رو بچرخون. این بار طوری روبروت قرارش بده که صفحه‌نمایش (LCD) دقیقا سمت خودت باشه و لنز دوربین سمت مخالف قرار بگیره.

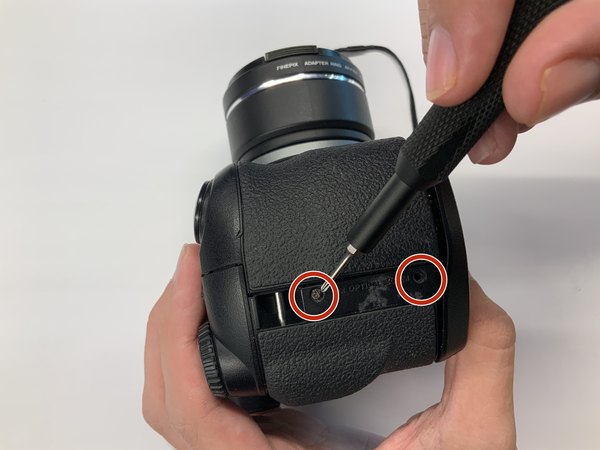

← پیچ‌گوشتی چهارسو رو بردار و دو تا پیچ 0.9 میلی‌متری که روی سمت راست بدنه دوربین قرار دارن رو باز کن.

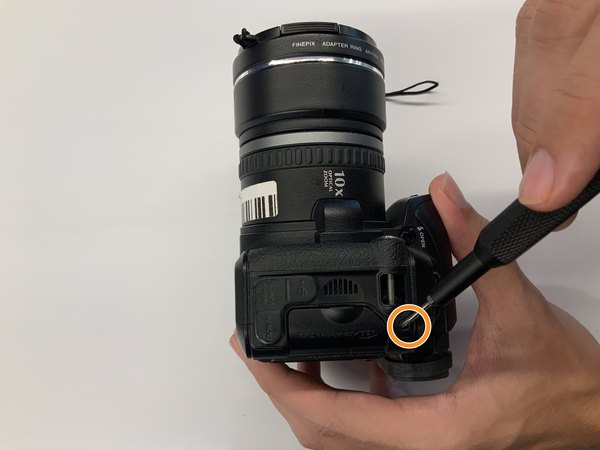

← حالا برو سراغ سمت چپ دوربین. اونجا فقط یه دونه پیچ 0.6 میلی‌متری هست که باید از جاش دربیاری.

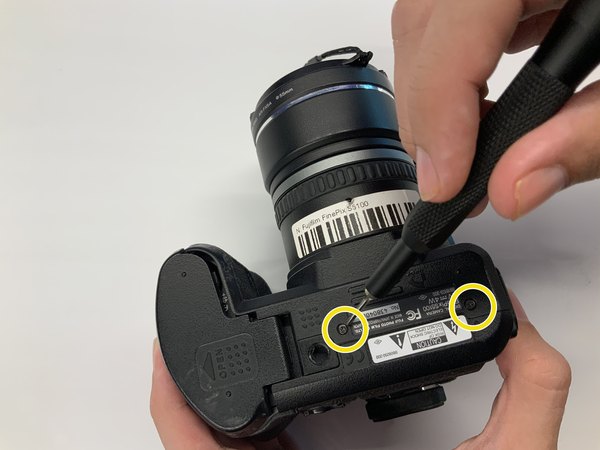

← تو قسمت پایینی بدنه هم دو تا پیچ 0.6 میلی‌متری وجود داره؛ اینا رو هم با دقت باز کن.

یه نکته برای زمان جمع کردن دوربین: موقعی که می‌خوای قاب پشتی رو دوباره سر جاش ببندی، وقتی درست جا بره یه صدای تق کوچیک می‌شنوی. این یعنی قاب کاملا با بدنه چفت شده.

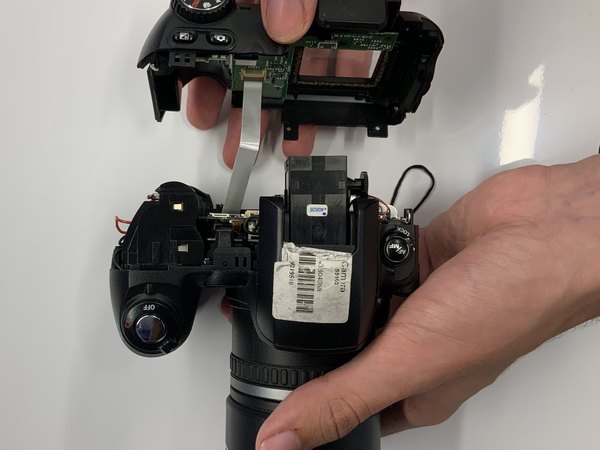

حالا که همه پیچ‌ها باز شدن، لبه‌های قاب پشتی رو بگیر و خیلی آروم از بدنه اصلی دوربین فاصله‌اش بده. حواست باشه یک‌دفعه نکشی چون هنوز با یه کابل متصله.

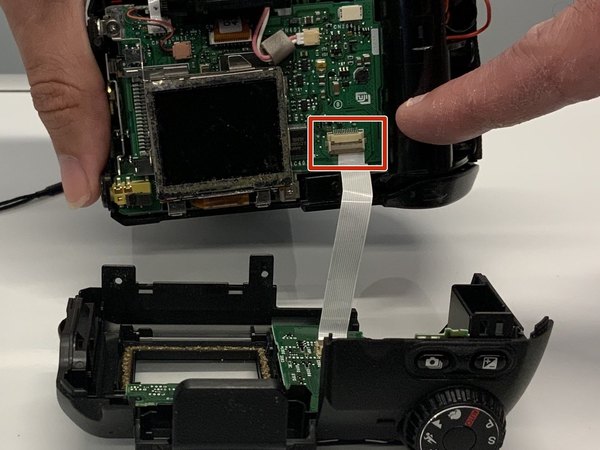

← نگاه کن تا یه کابل فلت رو ببینی که با یه ضامن کرم‌رنگ روی بورد محکم شده. با دقت قسمت بالایی این ضامن رو به سمت بالا باز کن تا کابل فلت آزاد بشه و بتونی قاب پشتی رو کاملا جدا کنی.

خسته نباشی! قاب پشتی معیوب با موفقیت جدا شد. حالا می‌تونی قاب جدید رو بیاری، اول فلتش رو با احتیاط تو سوکت جا بزنی و ضامن رو ببندی، بعد دقیقا برعکس همین مراحلی که رفتیم، دوربین رو جمع و پیچ‌ها رو سفت کنی.
