آموزش تعویض محفظه لنز دوربین فوجی‌فیلم FinePix S5100

اول از همه حتما مطمئن شو که دوربینت روی حالت خاموش قرار داره تا اتصالی پیش نیاد.

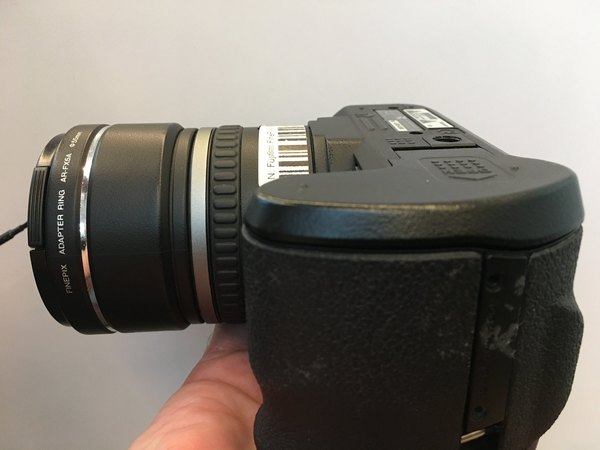

حالا دوربین رو برگردون؛ طوری که لنز سمت چپت بیفته و درپوش باتری دقیقا روبروی خودت باشه تا راحت بتونی روش کار کنی.

درپوش باتری رو با انگشتت کمی به سمت پایین فشار بده و همزمان به سمتی که فلش روش نشون میده هول بده تا درپوش باز بشه.

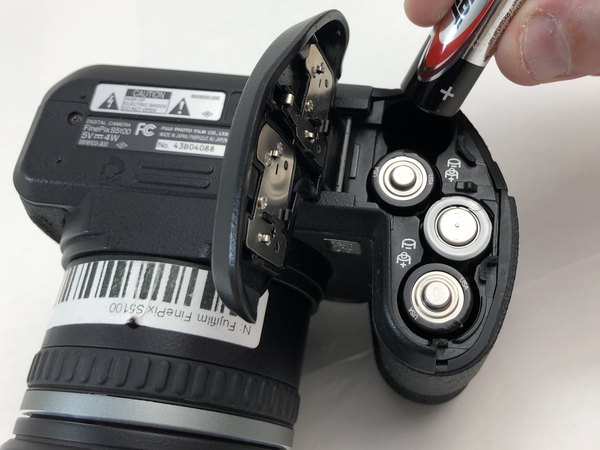

هر چهار تا باتری قلمی (AA) رو از داخل محفظه بیرون بیار و یه گوشه امن بذار.

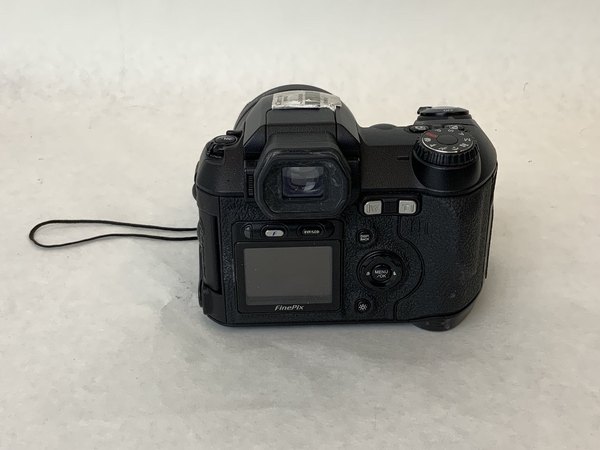

دوربین رو توی دستت بچرخون تا صفحه‌نمایش (LCD) سمت خودت باشه و لنز در جهت مخالف قرار بگیره.

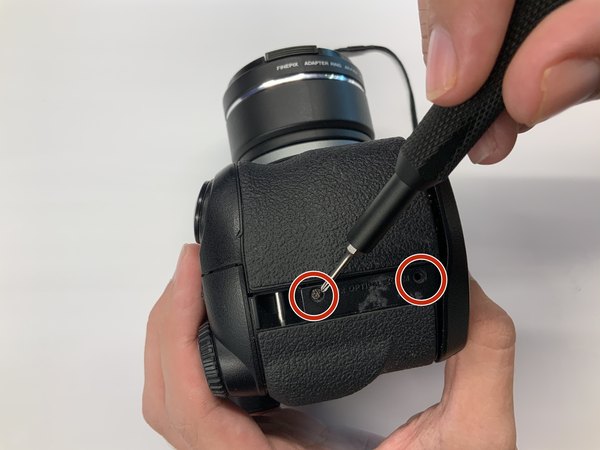

← دو تا پیچ 0٫9 میلی‌متری چهارسو (#000) روی لبه سمت راست دوربین هست، اونا رو باز کن.

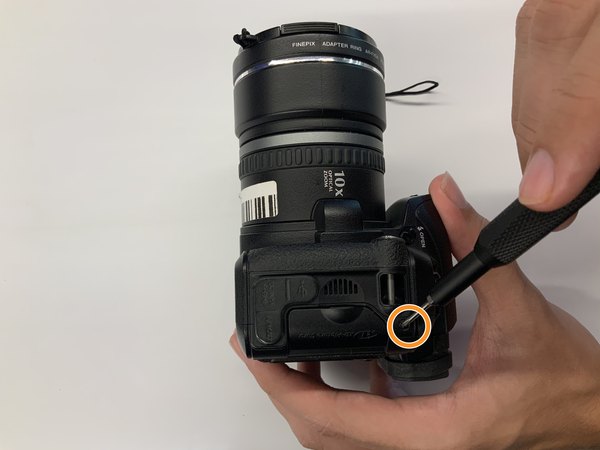

← حالا برو سراغ سمت چپ بدنه؛ یه دونه پیچ 0٫6 میلی‌متری چهارسو اینجاست که باید باز بشه.

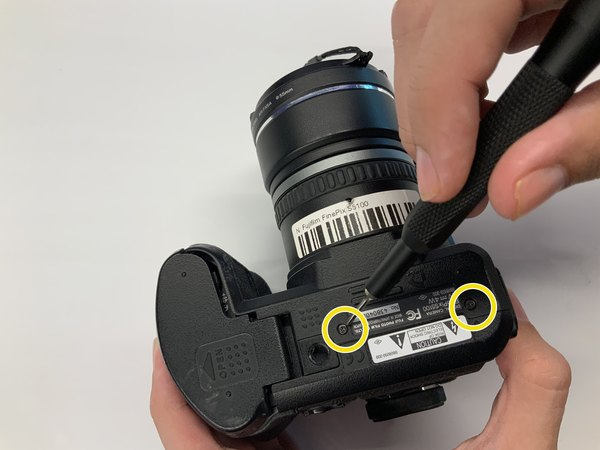

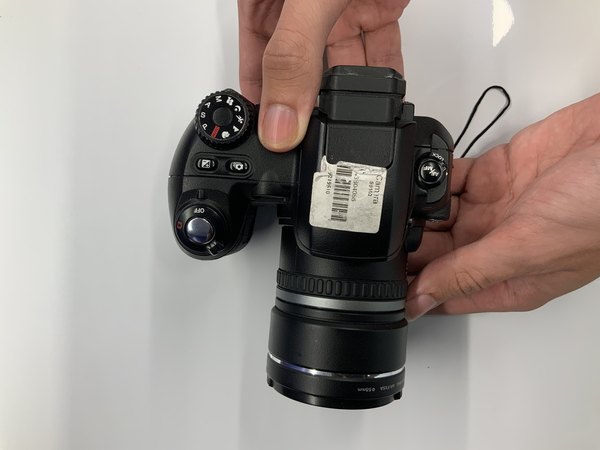

← زیر دوربین رو هم نگاه کن، دو تا پیچ 0٫6 میلی‌متری چهارسو هم اونجا داریم که باید بازشون کنی.

نکته مهم: موقع جمع کردن دوربین و بستن قاب پشتی، وقتی قاب دقیقا سر جاش بشینه یه صدای "تق" کوچیک می‌شنوی که خیالت رو راحت می‌کنه درست جا رفته.

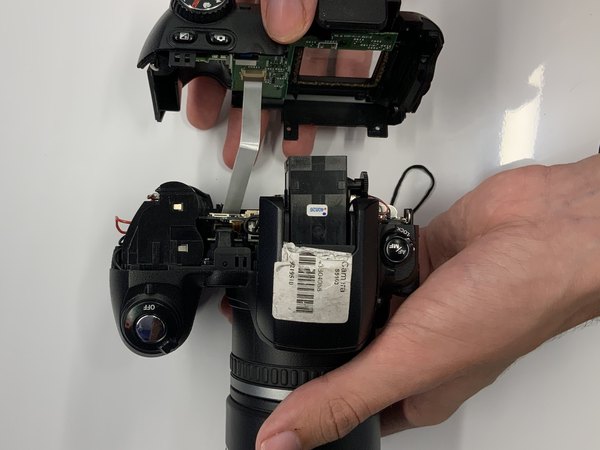

با یه دست بدنه دوربین رو نگه دار و با دست دیگه، قاب پشتی رو خیلی نرم و ملایم به سمت بیرون بکش تا از بدنه اصلی جدا بشه. فقط حواست باشه یکدفعه این کار رو نکنی تا فلت‌ها پاره نشن.

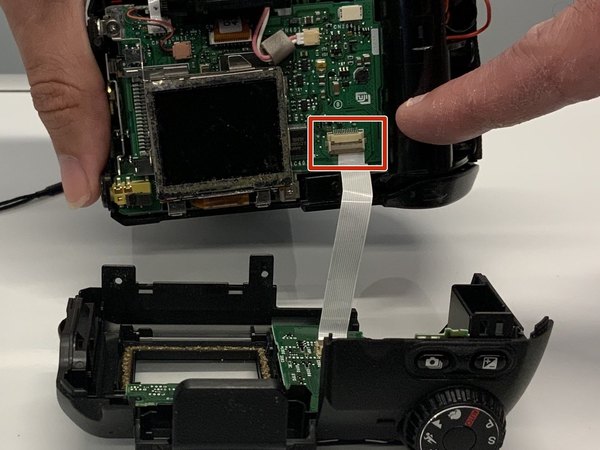

← برای جدا کردن کامل قاب، باید کابل فلت رو آزاد کنی. زبونه کرم‌رنگ روی سوکت رو با احتیاط به سمت بالا بزن تا فلت رها بشه و بتونی قاب پشتی رو کاملا جدا کنی.

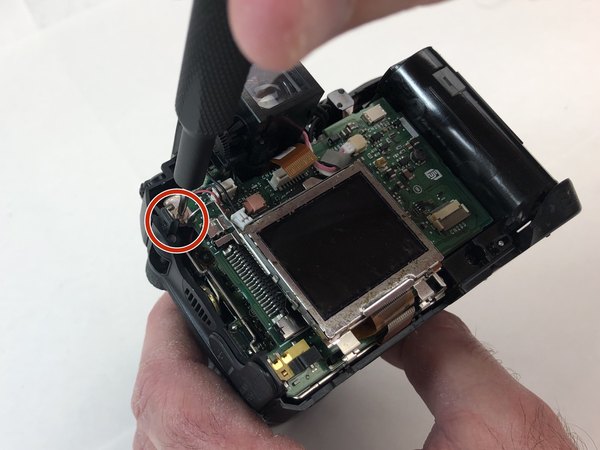

← روی فریم فلزی دور ال‌سی‌دی، دو تا پیچ 1٫3 میلی‌متری چهارسو می‌بینی؛ بازشون کن تا صفحه آزاد بشه.

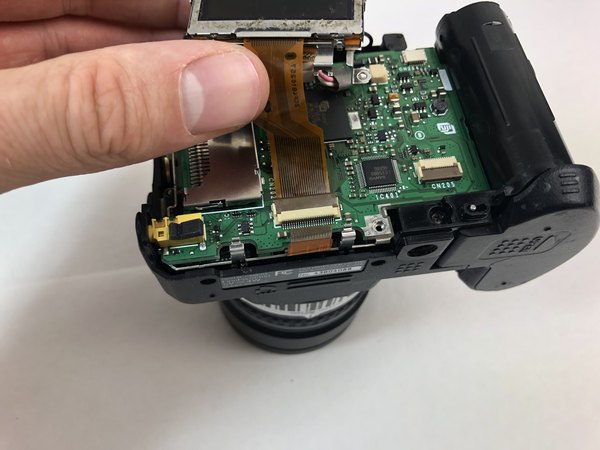

لبه‌های ال‌سی‌دی رو با انگشتات بگیر و خیلی ملایم به سمت بالا بکش تا از روی مادربرد فاصله بگیره.

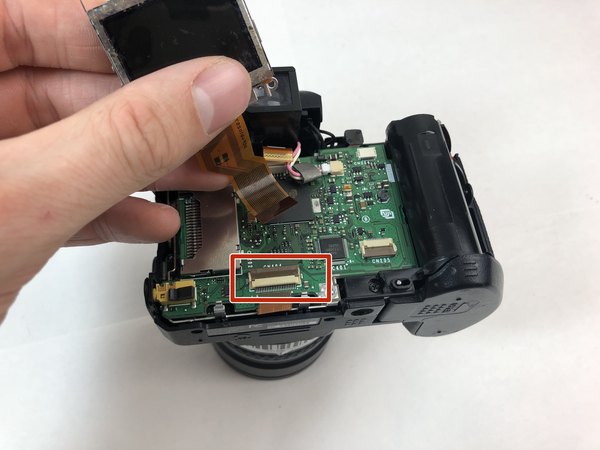

← فلت کرم‌رنگ ال‌سی‌دی رو پیدا کن و با دقت از سوکتی که روی برد قرار داره، بیرون بکشش تا اتصالش قطع بشه.

حالا می‌تونی کل مجموعه ال‌سی‌دی رو با خیال راحت از روی مادربرد برداری و بذاری کنار.

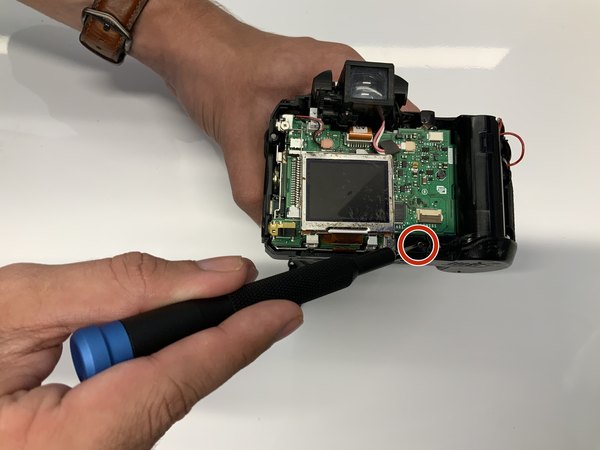

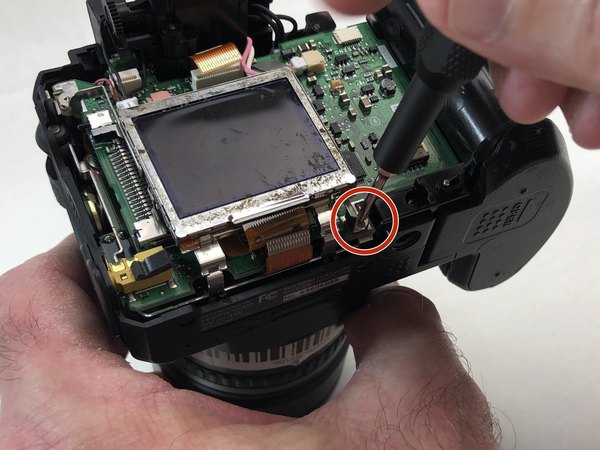

← اینجا فقط یه پیچ 1٫3 میلی‌متری چهارسو مونده که باید با پیچ‌گوشتی بازش کنی.

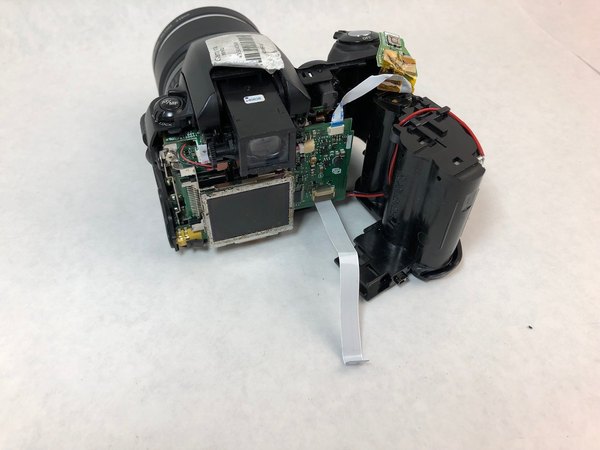

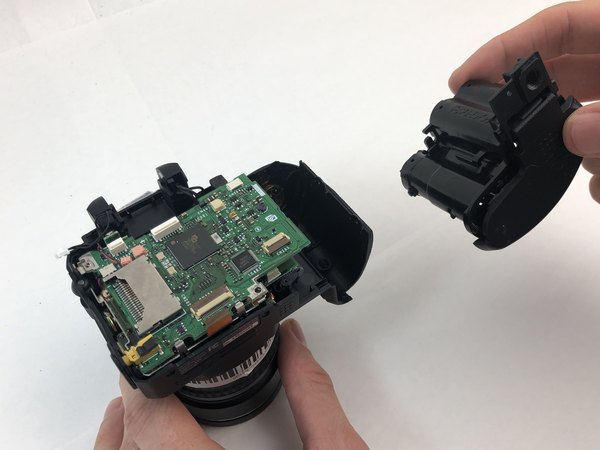

محفظه باتری الان آزاده؛ با دست بگیرش و آروم از بدنه دوربین جداش کن.

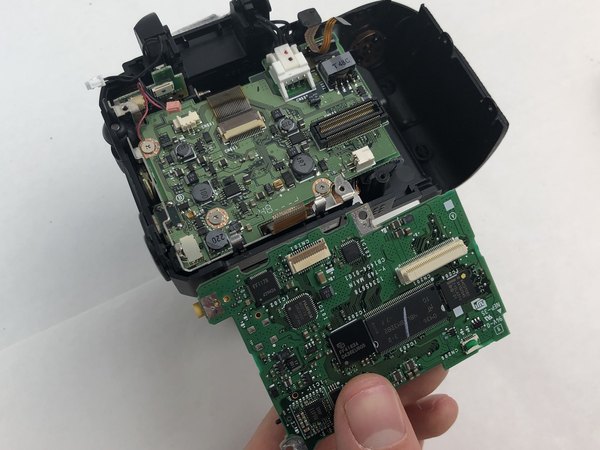

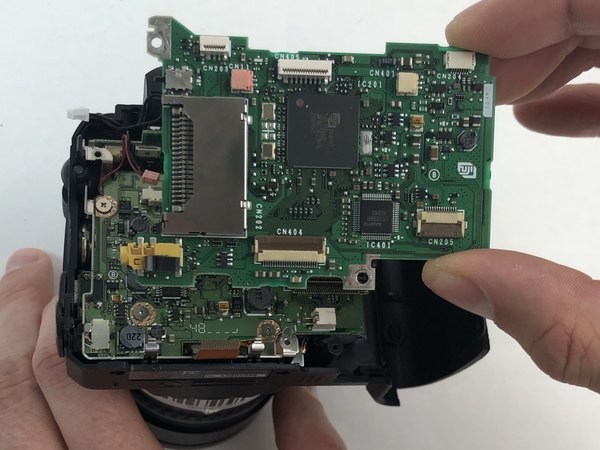

الان به برد اصلی بالایی دسترسی داری. با احتیاط این مادربرد رو از سر جاش بلند کن و از دوربین دربیار.

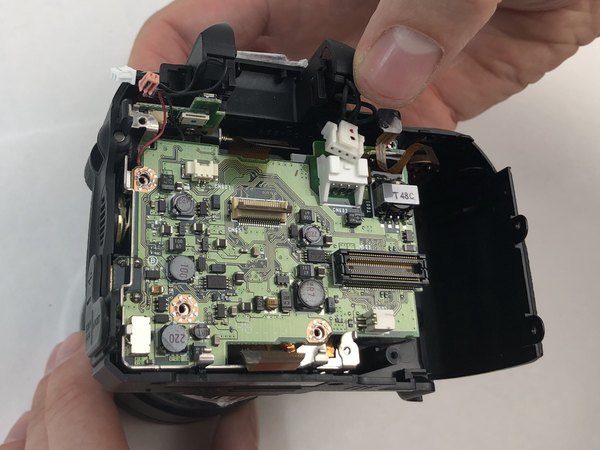

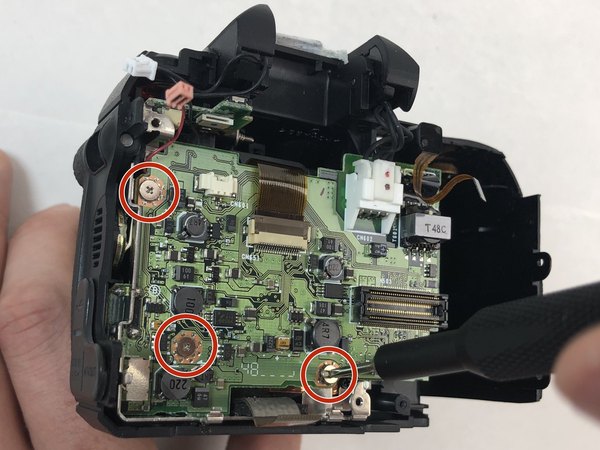

← روی مادربرد پایینی، سه تا پیچ 0٫8 میلی‌متری چهارسو وجود داره. اون‌ها رو هم یکی‌یکی باز کن.

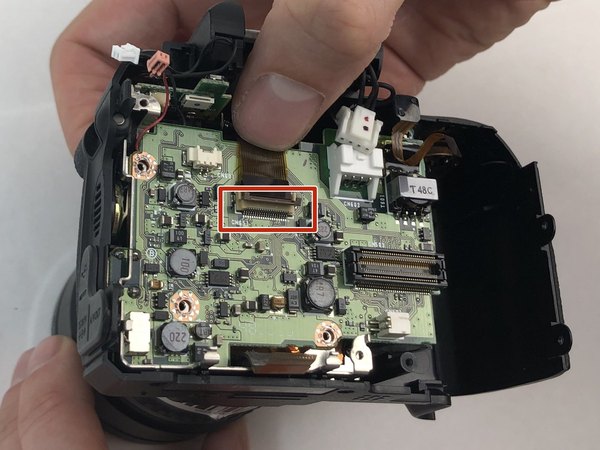

← فلت پهن و کرم‌رنگ بعدی رو که به این بخش وصله، خیلی نرم از داخل سوکت گیرنده‌اش بیرون بیار.

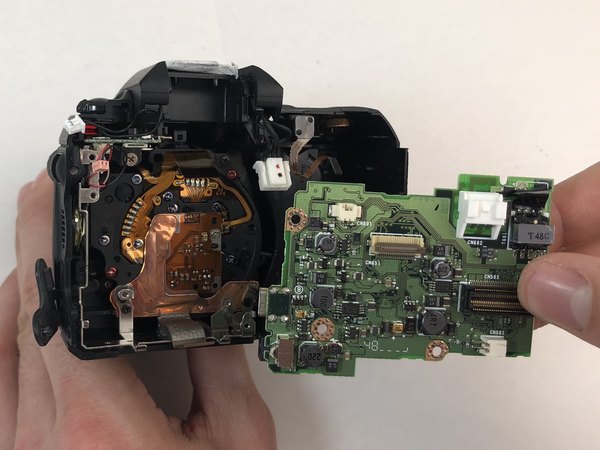

حالا مادربرد پایینی رو هم می‌تونی با دقت از داخل قاب دوربین بیرون بیاری و کنار بقیه قطعات بذاری.

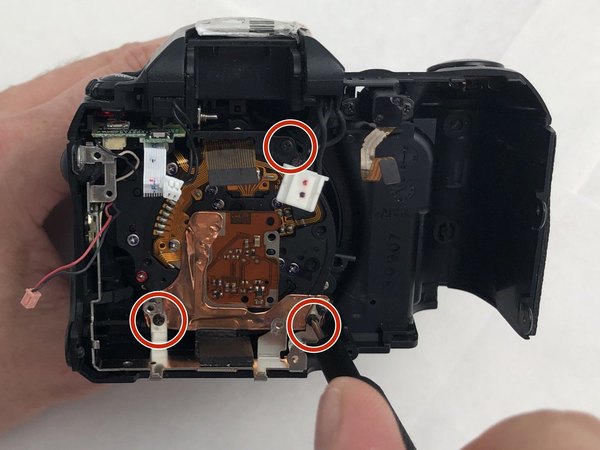

← رسیدیم به پشت محفظه لنز. اول اون سه تا پیچ مشکی‌رنگ 1٫0 میلی‌متری چهارسو رو پیدا کن و بازشون کن.

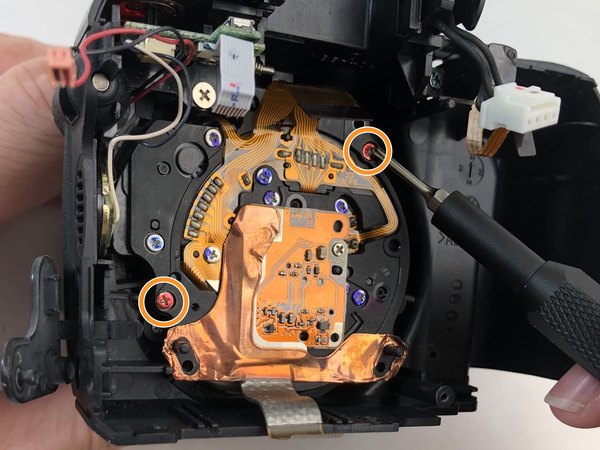

← دو تا پیچ کوچیک‌تر 0٫4 میلی‌متری با رنگ قرمز هم همون اطراف هست که باید باز بشن.

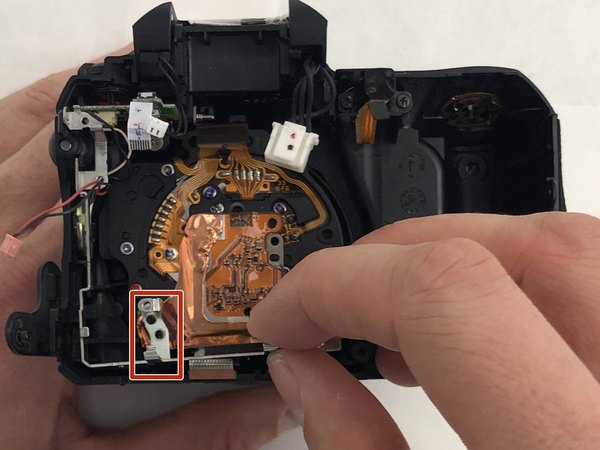

← براکت فلزی نگهدارنده لنز رو با دست بگیر و کمی به سمت بالا فشار بده تا از روی قلابش آزاد بشه و بتونی برش داری.

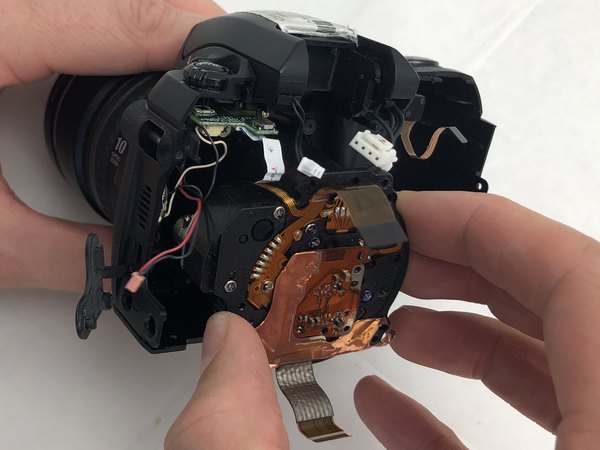

دیگه چیزی لنز رو نگه نداشته! کل مجموعه محفظه لنز رو با ملایمت از بدنه اصلی دوربین جدا کن.

کار تمومه! برای بستن دوربین، کافیه همین مراحل رو از آخر به اول انجام بدی. اگه این آموزش برات جالب و کاربردی بود، حتما لینک این صفحه از آیسی‌مدار رو برای دوستای تعمیرکارت هم بفرست تا اونا هم بتونن ازش استفاده کنن.
