تعویض باتری اسپیکر JBL Flip 5

قبل از اینکه کار رو شروع کنی، مطمئن شو که اسپیکرت خاموشه و هیچ کابلی بهش وصل نیست.

کاور پارچه‌ای اسپیکر JBL Flip 5 با یه سری گیره پلاستیکی محکم سر جاش نشسته.

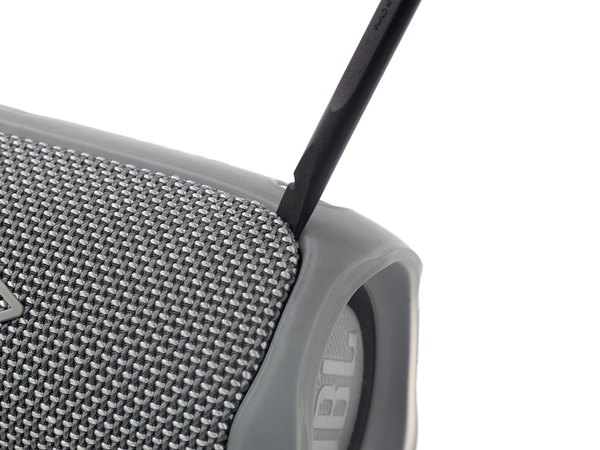

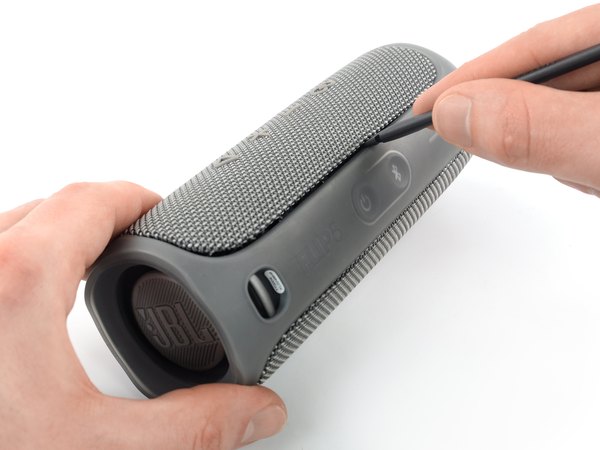

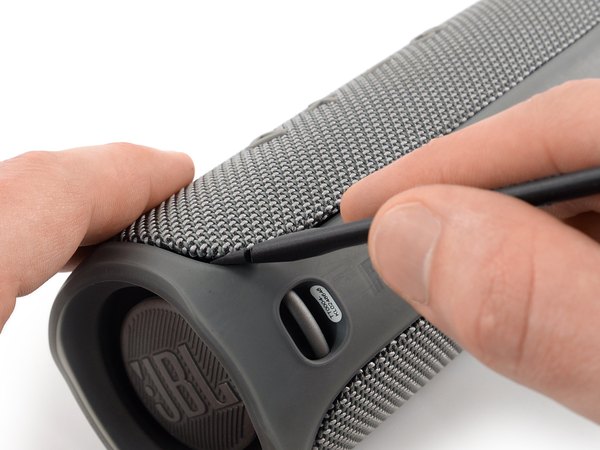

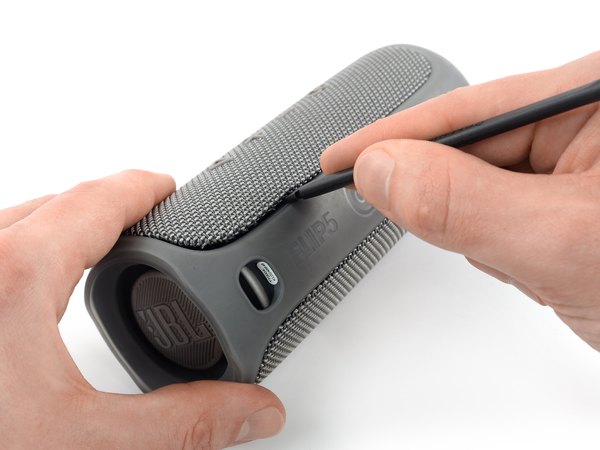

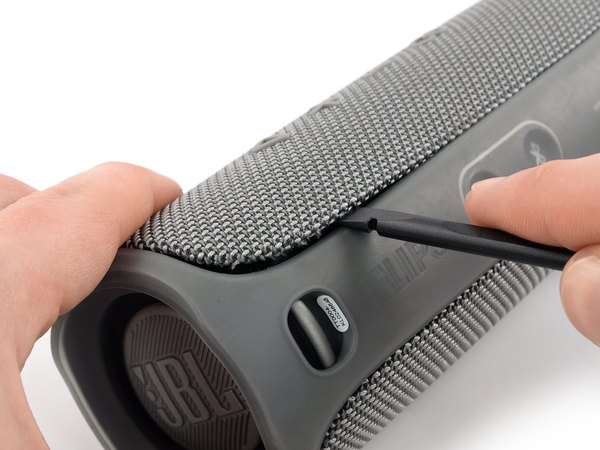

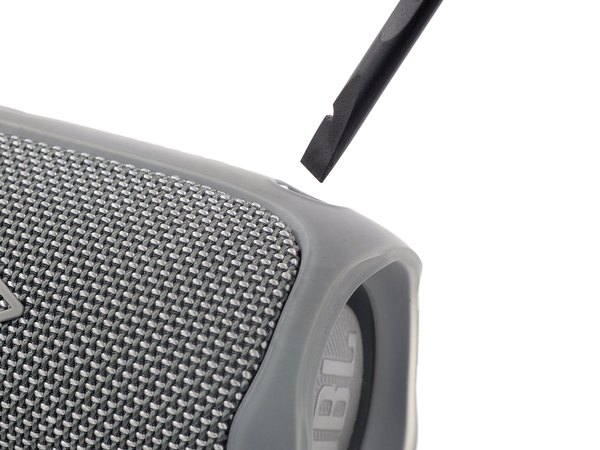

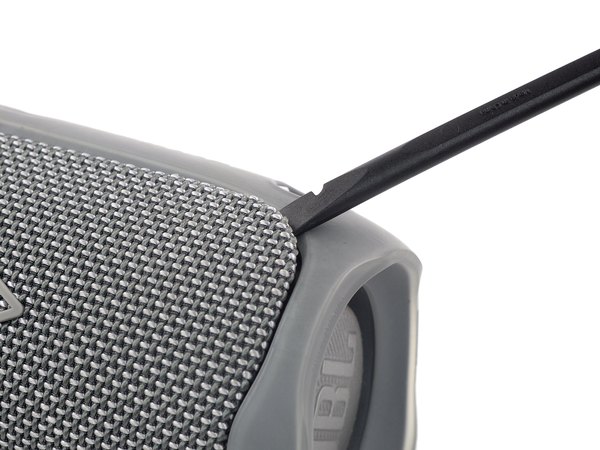

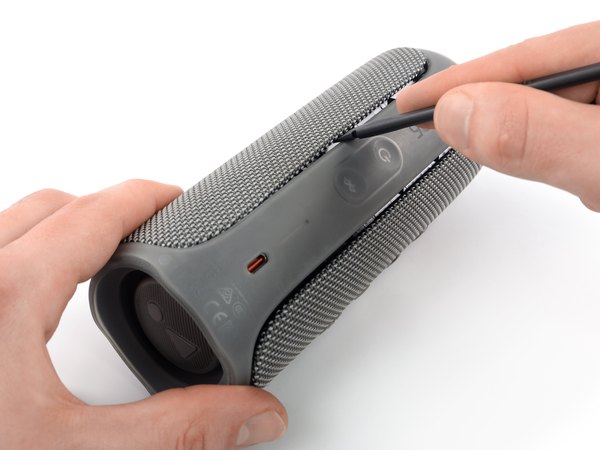

اول از همه، قسمت تخت اسپاجر رو خیلی آروم ببر زیر یکی از گوشه‌های کاور پارچه‌ای. حالا یه کم به سمت بالا اهرم کن تا اولین گیره‌های پلاستیکی که کاور رو نگه داشتن، آزاد بشن.

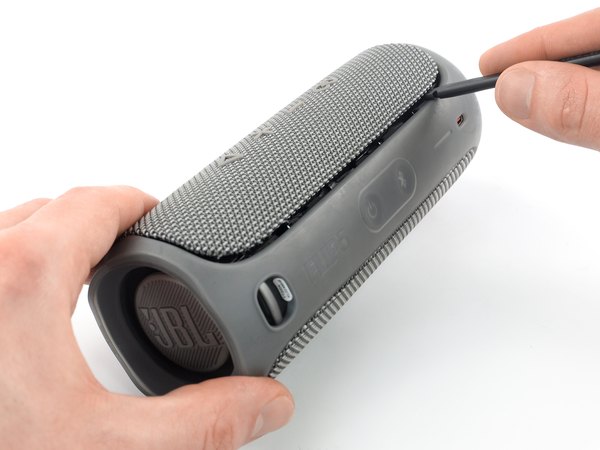

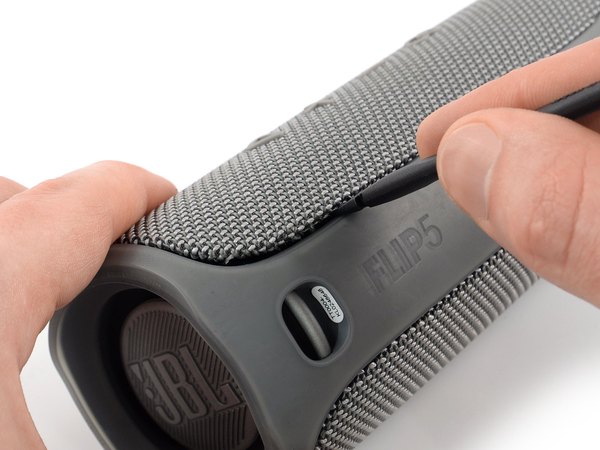

بریم سراغ بقیه گیره‌ها. اسپاجر رو در امتداد لبه کاور پارچه‌ای به آرومی حرکت بده و همزمان به سمت بالا فشار بیار تا بقیه گیره‌های پلاستیکی هم یکی‌یکی باز بشن.

به همین کار ادامه بده و گیره‌های پلاستیکی باقی‌مونده رو هم آزاد کن تا این لبه از کاور پارچه‌ای کاملا از بدنه اسپیکر جدا بشه.

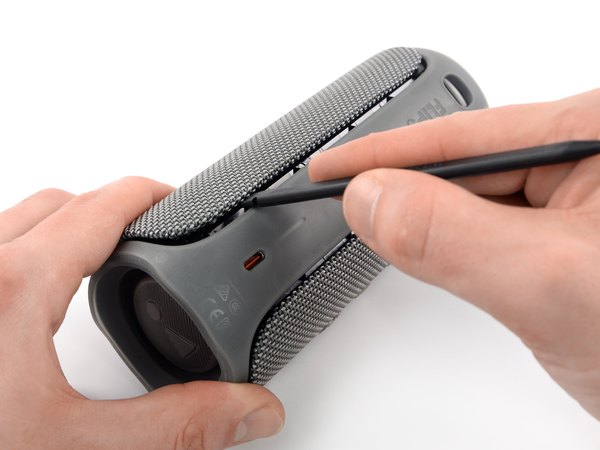

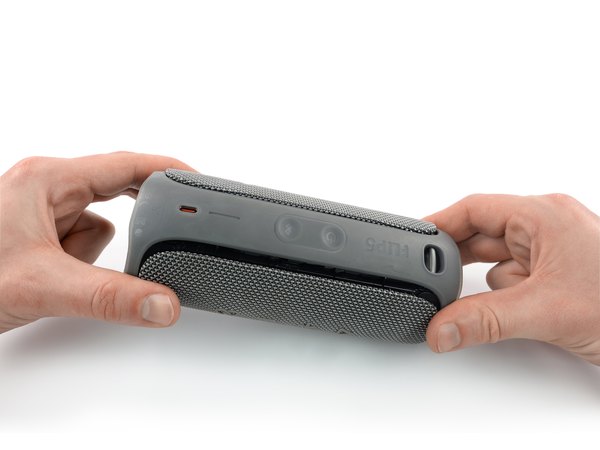

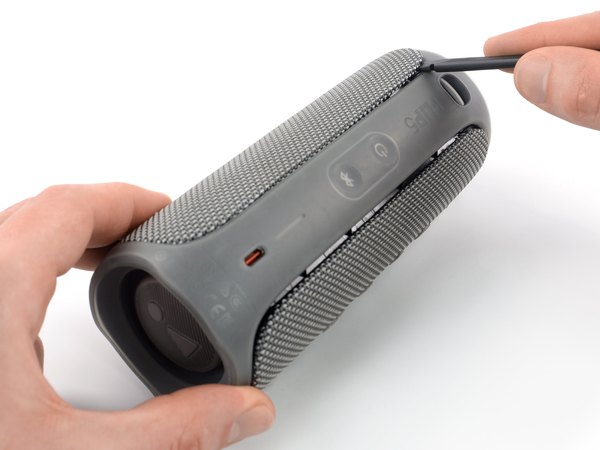

حالا که یک طرف باز شد، دقیقا همون مراحل قبلی رو برای لبه روبه‌رویی هم تکرار کن تا تمام گیره‌های پلاستیکی اون سمت هم آزاد بشن و کاور آماده جدا شدن بشه.

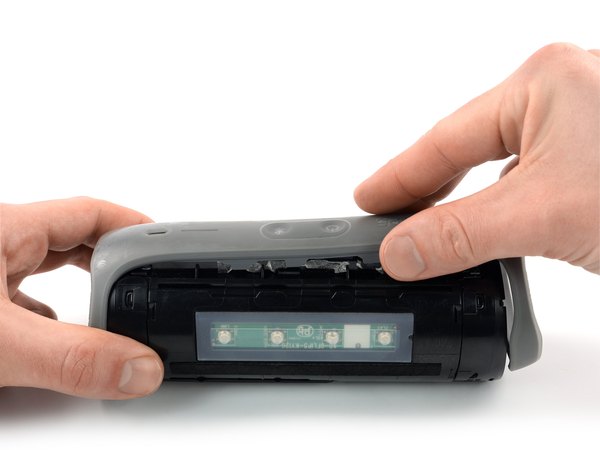

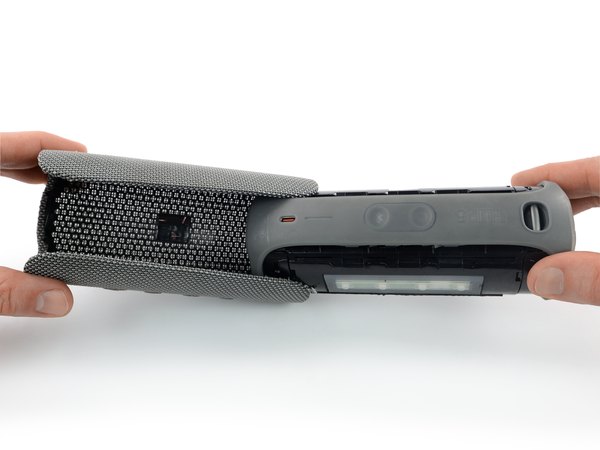

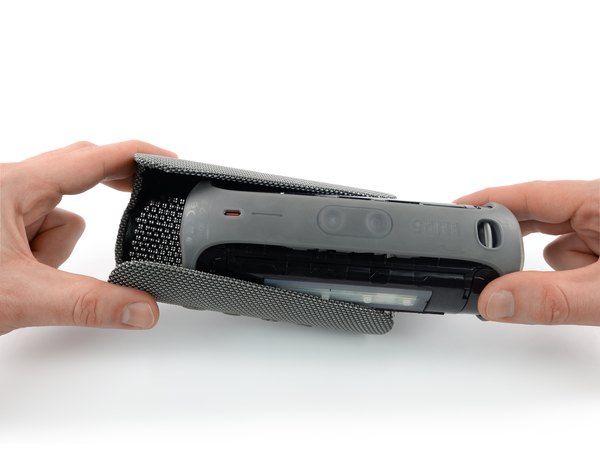

با یه دستت لبه‌های کاور پارچه‌ای رو به سمت بیرون بکش تا باز بشن و با دست دیگه‌ت، بدنه اصلی اسپیکر رو محکم بگیر و از داخل کاور بکش بیرون. حالا کاور پارچه‌ای رو کامل کنار بذار تا بریم سراغ قطعات داخلی.

موقع بستن دوباره اسپیکر، اینجا بهترین فرصته که دستگاه رو روشن کنی و قبل از جا زدن کاور پارچه‌ای، مطمئن بشی که تعمیرت موفقیت‌آمیز بوده.

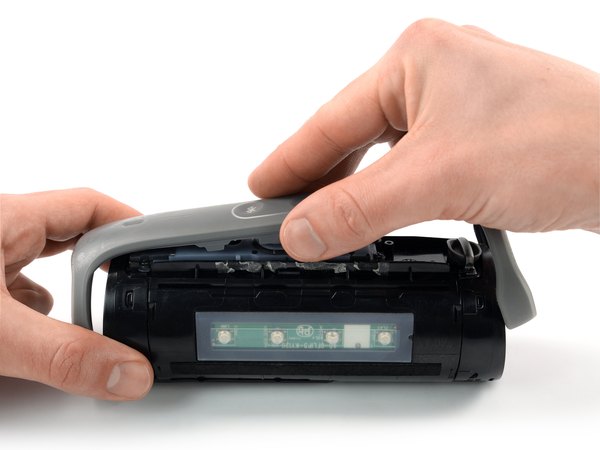

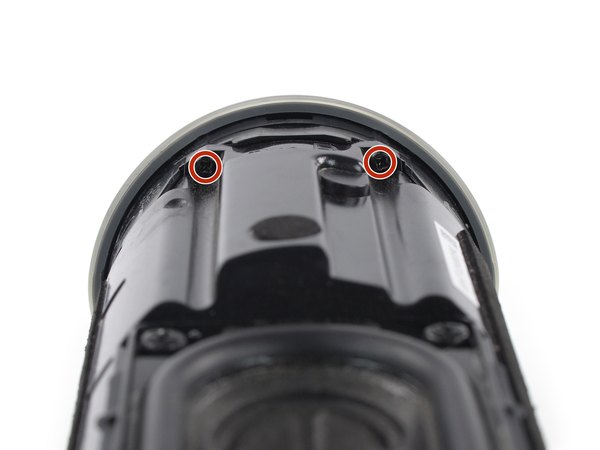

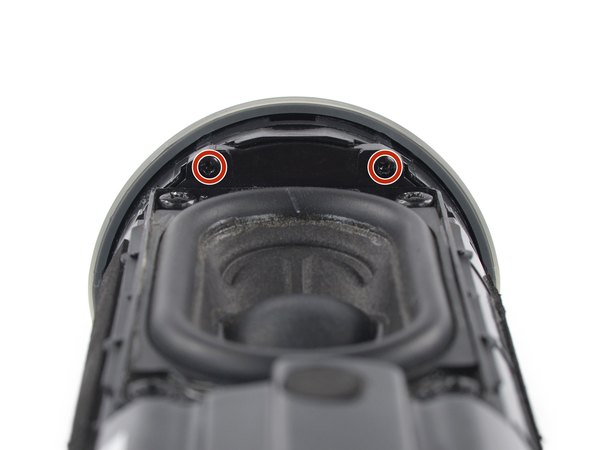

← با استفاده از یه پیچ‌گوشتی چهارسو، چهار تا پیچ 17 میلی‌متری که براکت‌های رادیاتور پسیو رو نگه داشتن باز کن و حتما یه جای امن بذار تا گم نشن.

براکت رادیاتور پسیو با یه چسب ملایم دور مرکزش چسبیده. اگه دیدی خیلی سفت شده و راحت درنمیاد، می‌تونی از یه آی‌اوپنر یا کمی حرارت استفاده کنی و حدود یک دقیقه روش نگه داری تا چسبش نرم بشه.

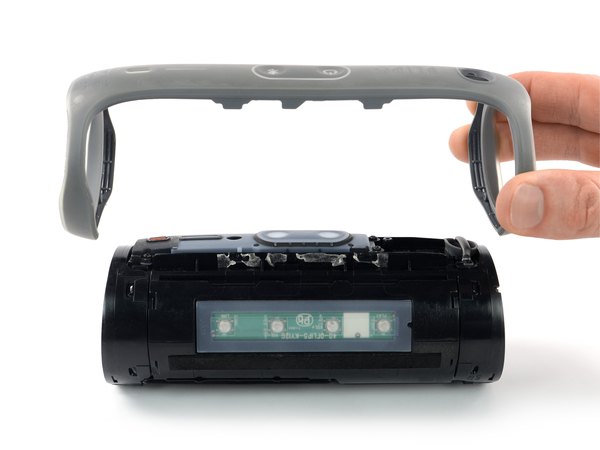

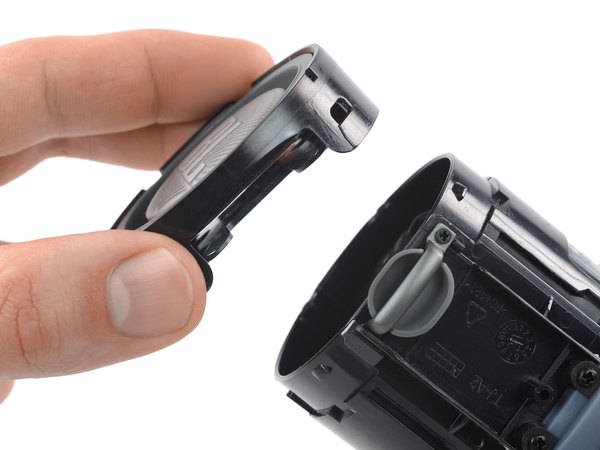

حالا خیلی آروم براکت رادیاتور رو از روی مجموعه اسپیکر جدا کن و کامل برش دار.

یادت باشه که رادیاتورهای پسیو هم با یه سری گیره پلاستیکی به بدنه چفت شدن.

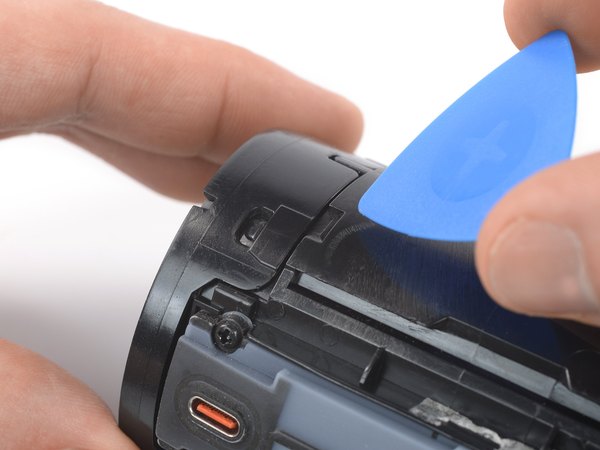

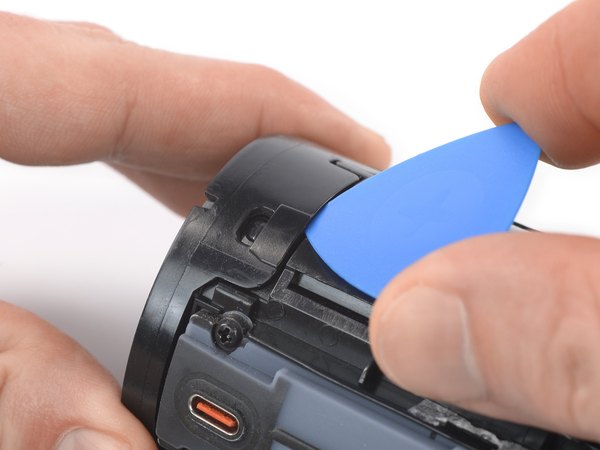

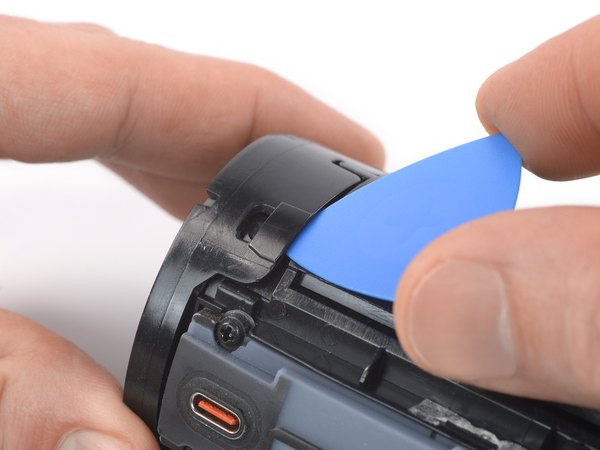

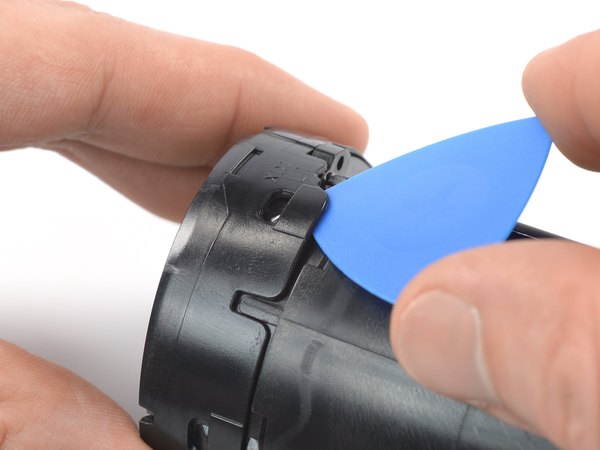

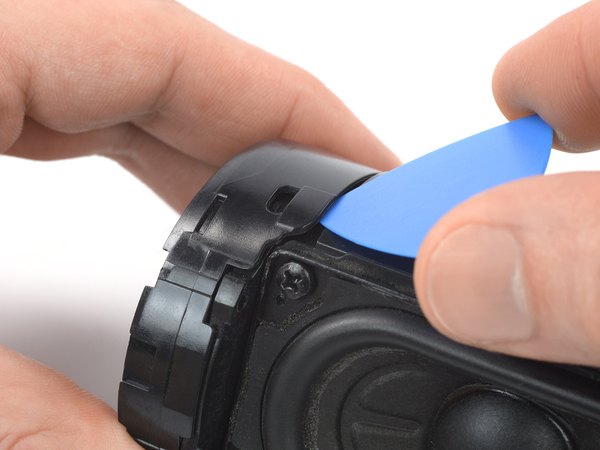

اول یه پیک بازکننده رو بردار و ببر داخل شیاری که کنار محفظه رادیاتور پسیو سمت چپ قرار داره. پیک رو کمی به سمت زیر محفظه رادیاتور هل بده تا قشنگ درگیر بشه. حالا به سمت بالا اهرم کن تا اولین گیره پلاستیکی نگهدارنده رادیاتور آزاد بشه.

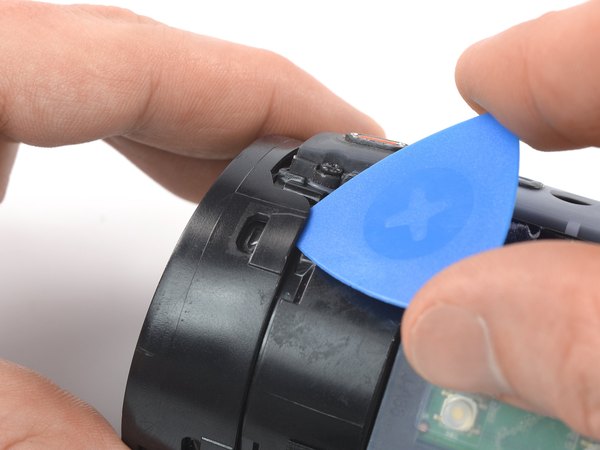

بریم سراغ بقیه گیره‌ها. همین کار رو برای سه تا گیره پلاستیکی دیگه‌ای که رادیاتور چپ رو نگه داشتن تکرار کن تا همه‌شون باز بشن.

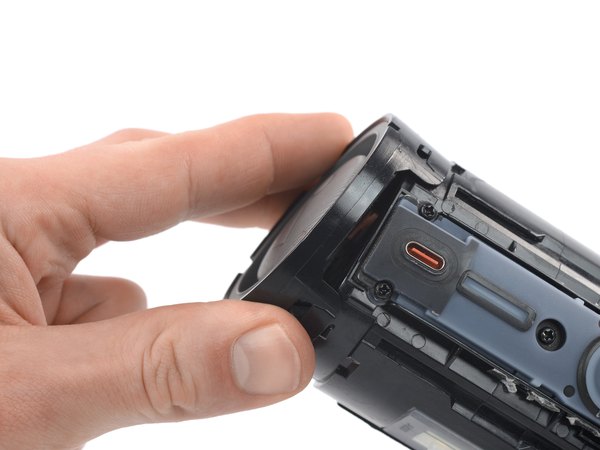

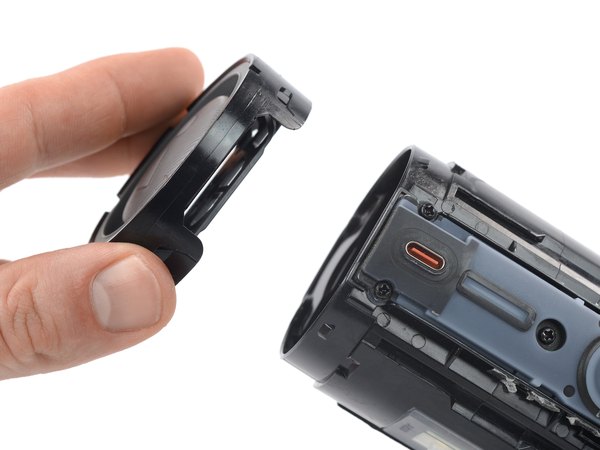

حالا که همه گیره‌ها آزاد شدن، رادیاتور پسیو سمت چپ رو خیلی راحت از جاش دربیار و کنار بذار.

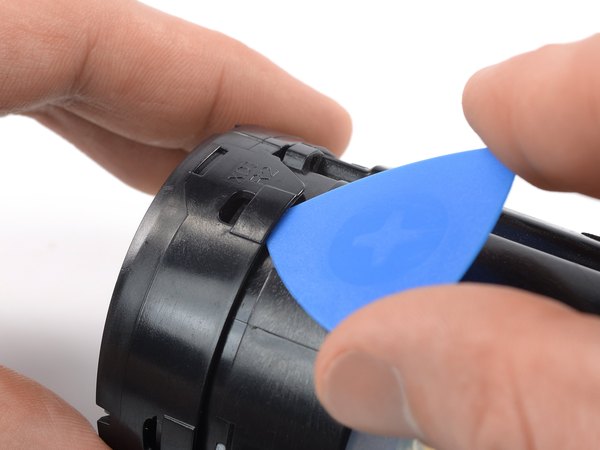

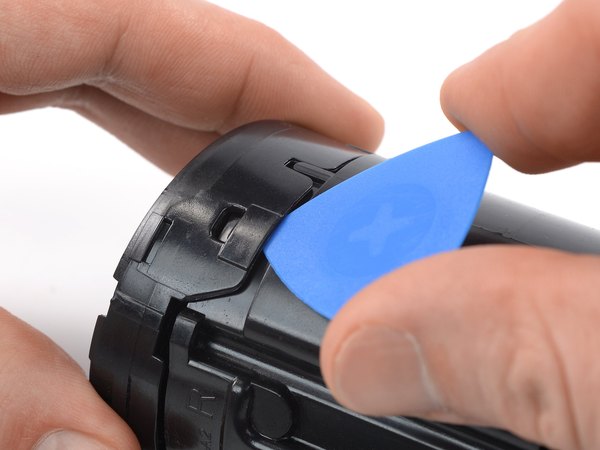

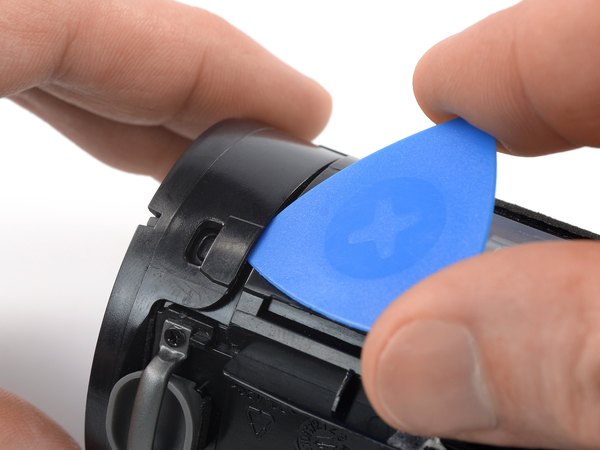

برای سمت راست هم دقیقا همون روش رو پیاده کن؛ یعنی با استفاده از پیک، هر چهار تا گیره پلاستیکی رادیاتور پسیو سمت راست رو دونه‌دونه آزاد کن.

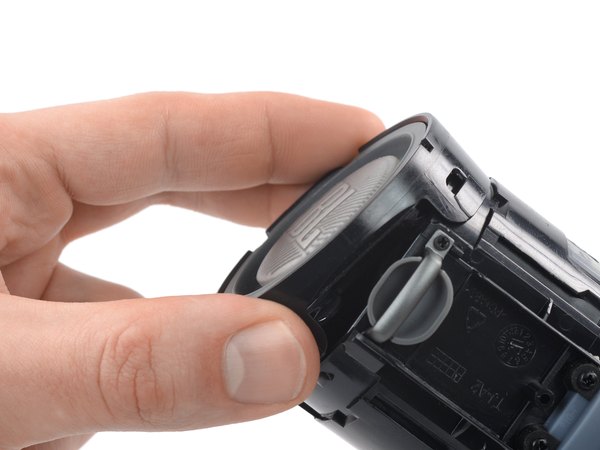

رادیاتور پسیو سمت راست رو هم از روی بدنه بردار و کنار بقیه قطعات بذار.

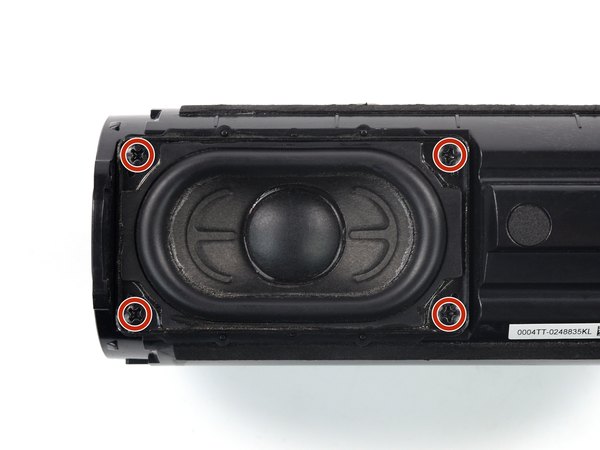

← حالا پیچ‌گوشتی چهارسو رو بردار و چهار تا پیچ 9.6 میلی‌متری که ووفر رو به بدنه متصل کردن، باز کن.

حواست باشه که هنوز نباید ووفر رو کامل دربیاری، چون کابلش هنوز به مادربرد وصله و ممکنه پاره بشه.

کابل‌های ووفر اونقدر بلند هستن که بتونی اون رو بیرون از بدنه اسپیکر بذاری، اما وقتی داری بلندش می‌کنی خیلی مراقب باش که کابل‌ها کشیده نشن یا تا نخورن.

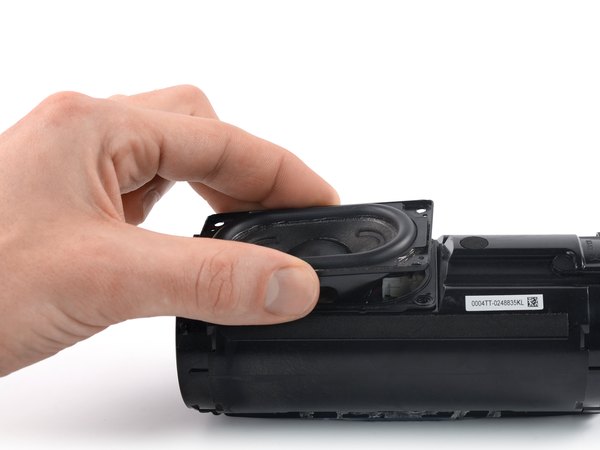

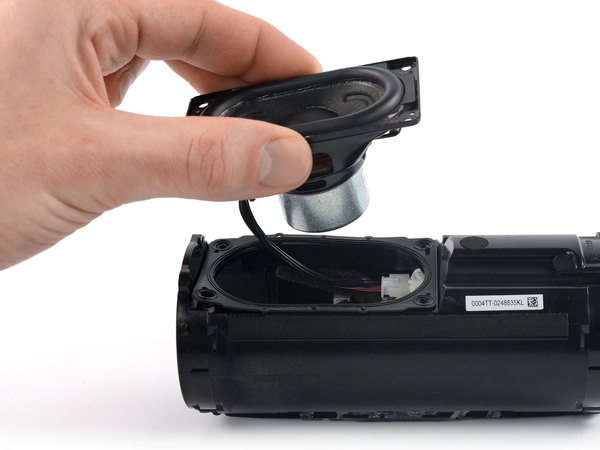

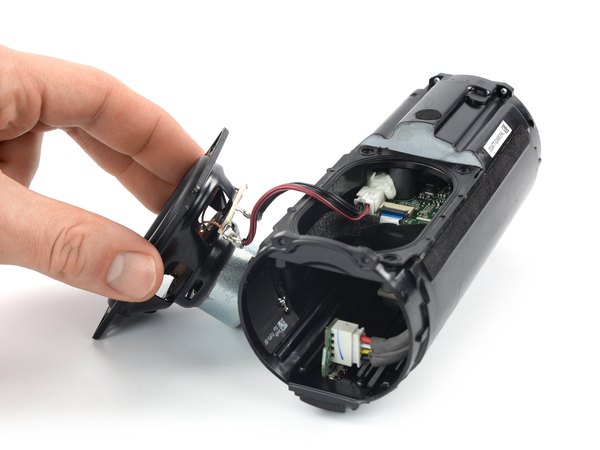

خیلی با احتیاط ووفر رو از جاش بلند کن و همون کنار مجموعه اسپیکر قرارش بده تا به کابلش آسیبی نرسه.

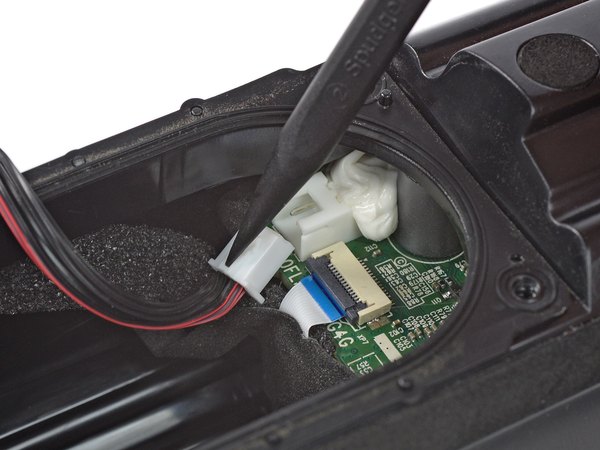

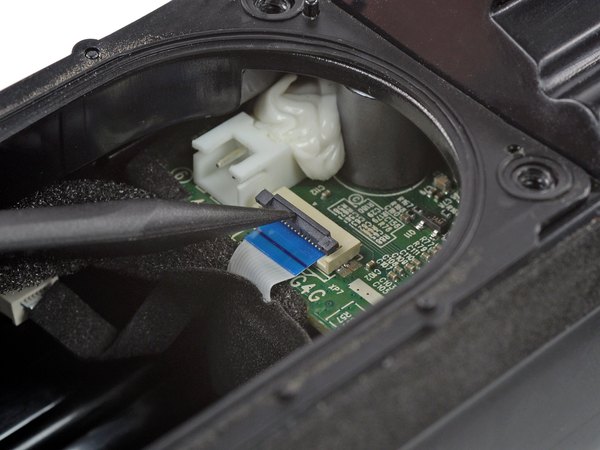

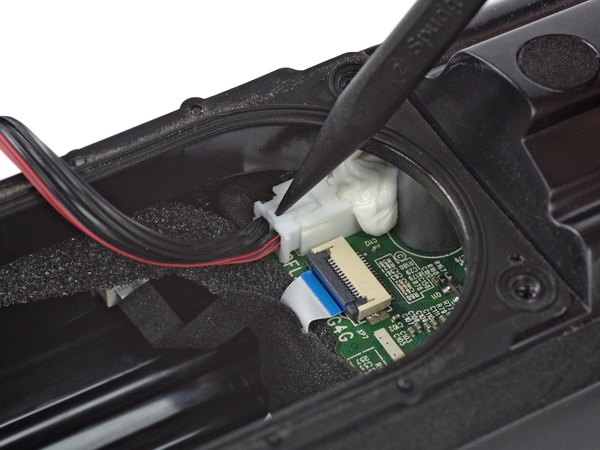

با نوک اسپاجر، کانکتور کابل ووفر رو به صورت مستقیم از سوکتش به سمت بیرون هل بده تا ارتباطش با مادربرد قطع بشه.

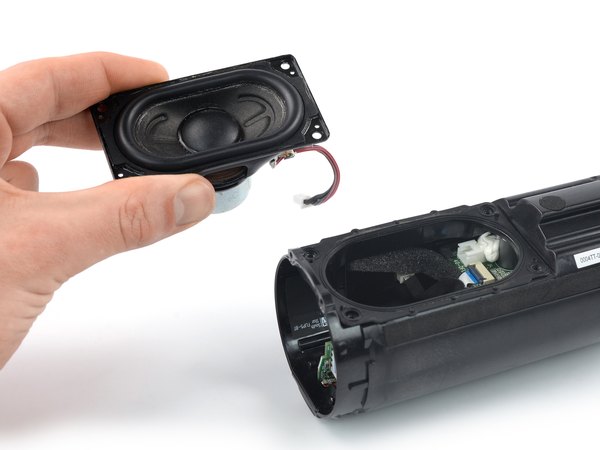

حالا که کابل آزاد شد، می‌تونی ووفر رو کاملا از بدنه جدا کنی و بذاریش کنار.

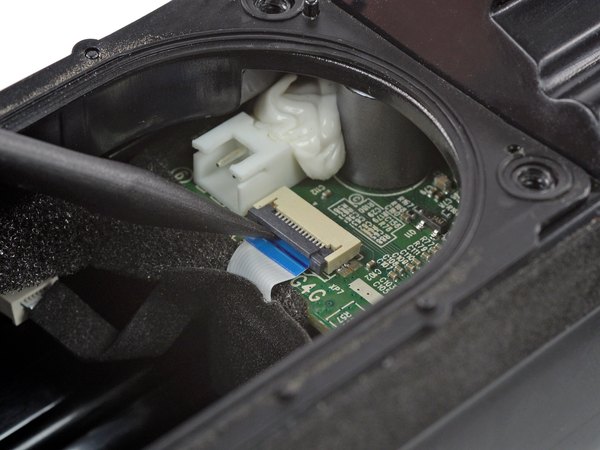

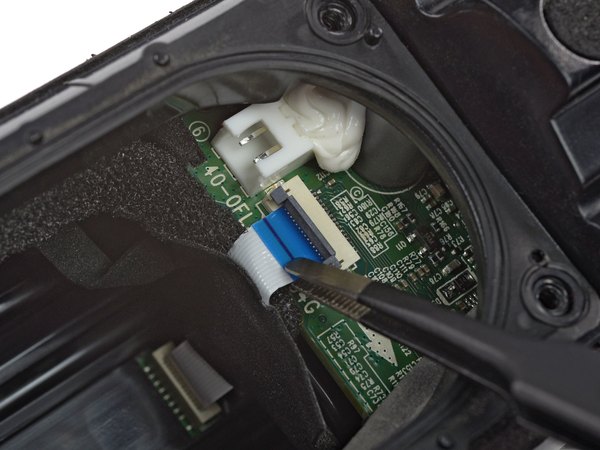

با نوک اسپاجر یا حتی ناخنت، زبونه لولایی کوچیک روی کانکتور کابل دکمه پاور رو به سمت بالا بزن تا قفلش باز بشه.

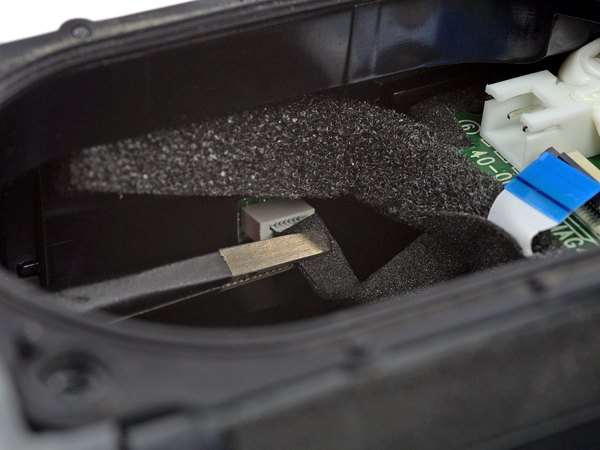

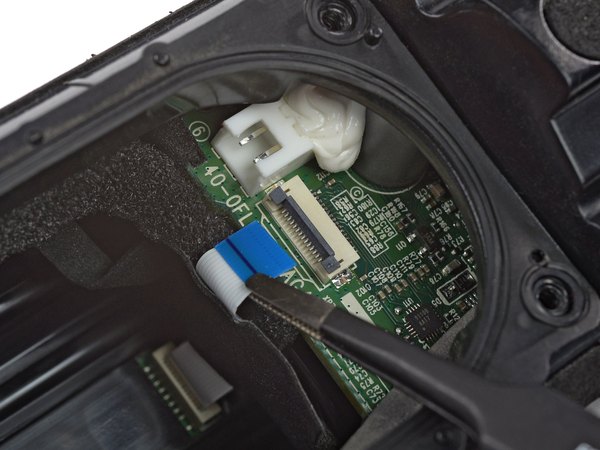

حالا یه پنس سرتخت بردار و خیلی ملایم کابل دکمه پاور رو مستقیم از داخل کانکتور بکش بیرون تا آزاد بشه.

با همون پنس سرتخت، کابل دکمه‌های ولوم صدا رو هم مستقیم از داخل کانکتورش بیرون بکش تا ارتباط این بخش هم قطع بشه.

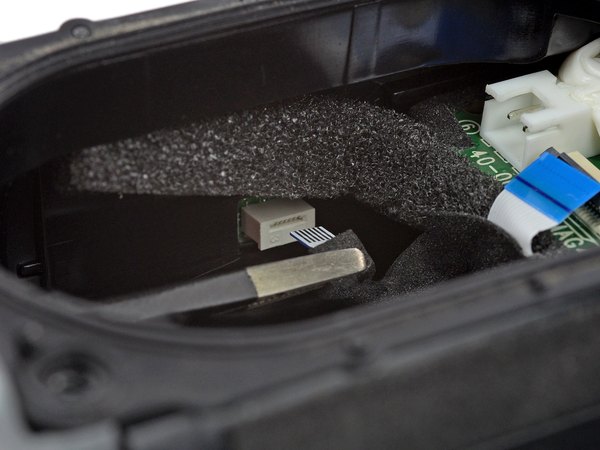

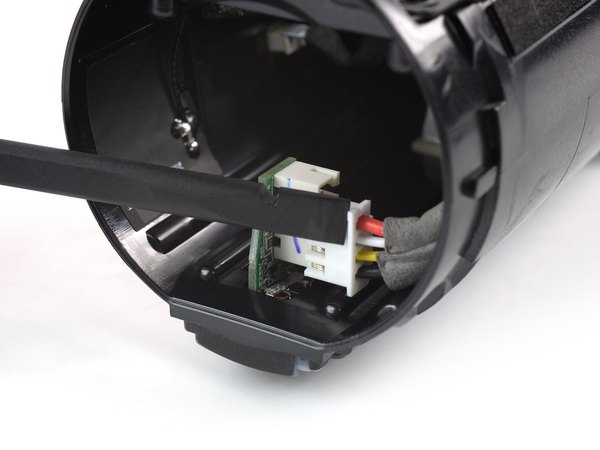

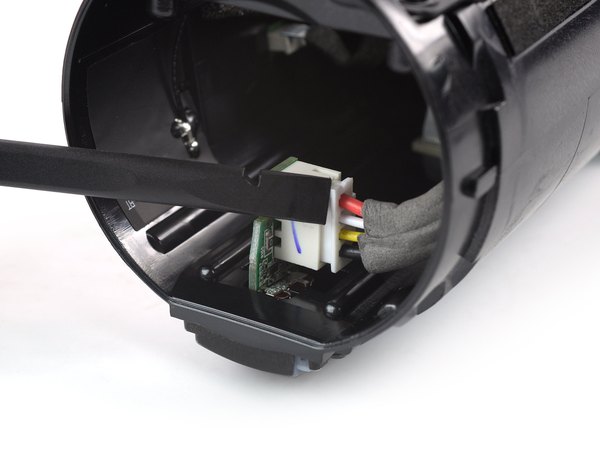

برای جدا کردن کابل شارژ، از اسپاجر کمک بگیر و کانکتورش رو مستقیم از سوکتش به سمت بیرون هل بده تا کامل دربیاد.

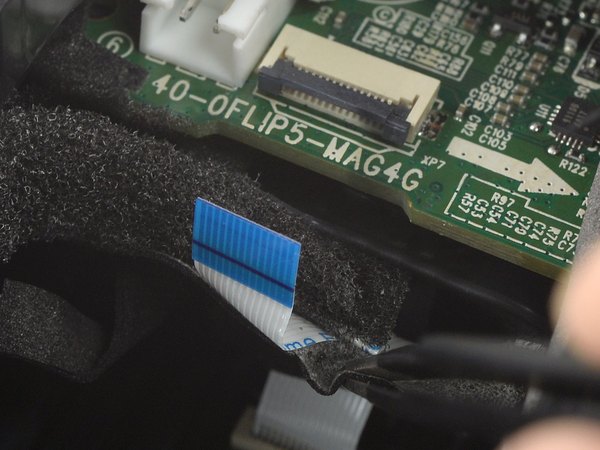

کابل دکمه پاور با یه نوار چسب ملایم به مادربرد چسبیده، پس باید با دقت جداش کنیم.

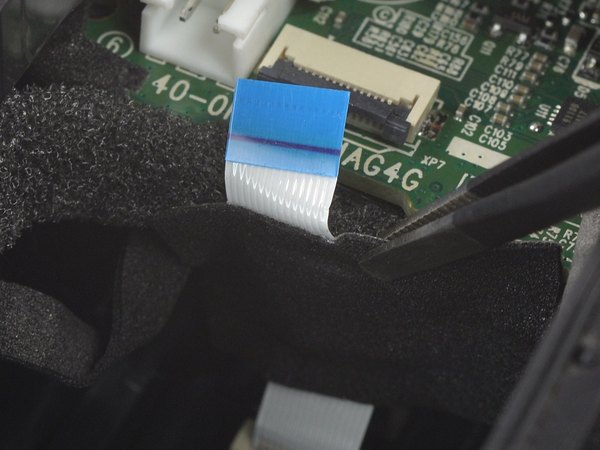

از پنس سرتخت استفاده کن و چسب پارچه‌ای که کابل دکمه پاور رو به لبه مادربرد وصل کرده، خیلی آروم بکن.

کابل آنتن هنوز به مادربرد وصله و کابل دکمه ولوم هم به بدنه اسپیکر چسبیده. تو این مرحله خیلی دقت کن که این کابل‌ها کشیده یا پاره نشن.

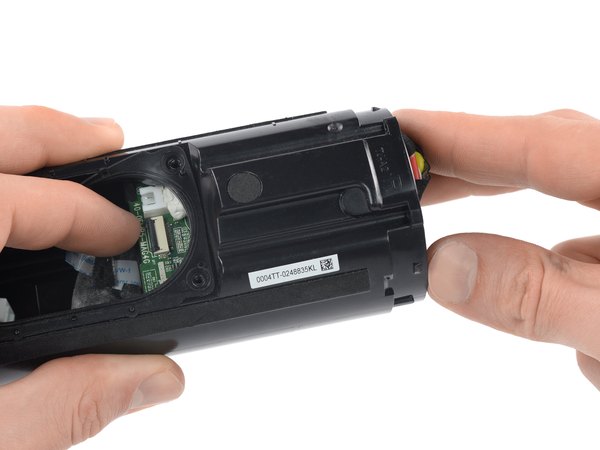

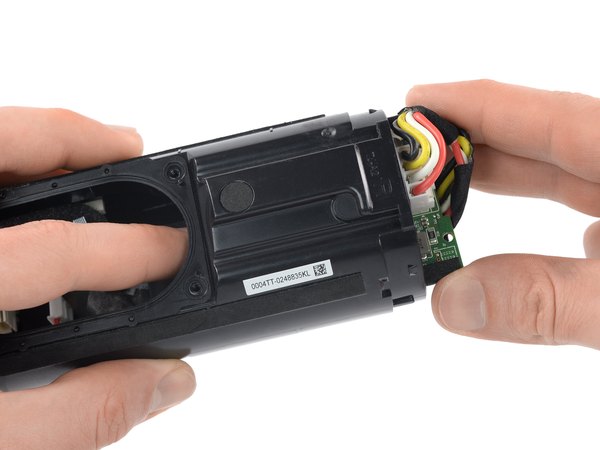

حالا مادربرد رو آروم به سمت بیرون بدنه اسپیکر هل بده تا بتونی به راحتی به کانکتور باتری دسترسی پیدا کنی.

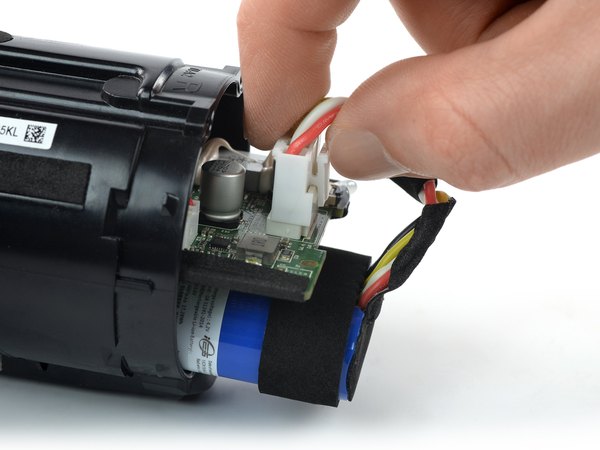

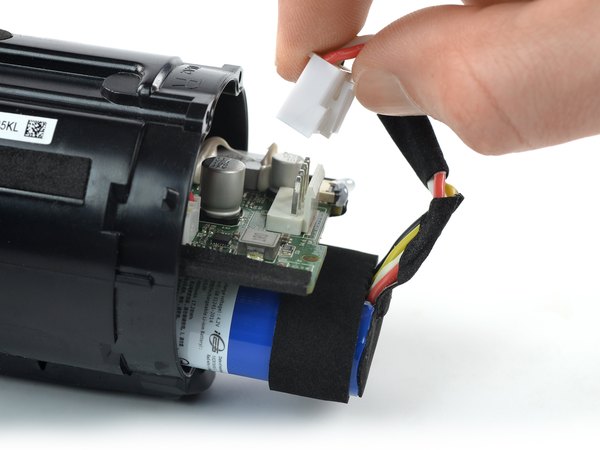

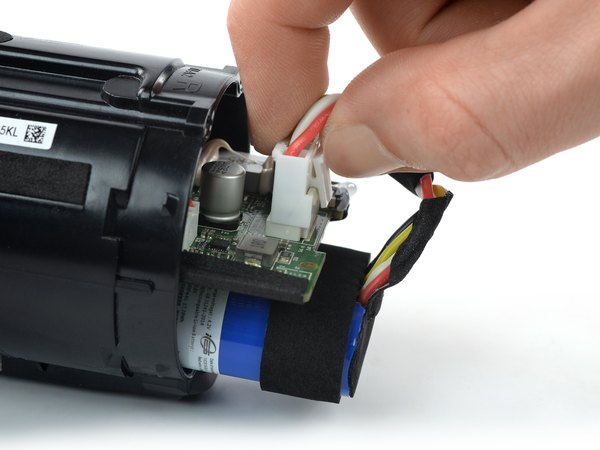

زبونه کوچیک روی کانکتور باتری رو فشار بده و کانکتور رو مستقیم به سمت بالا بکش تا کابل باتری از سوکتش جدا بشه.

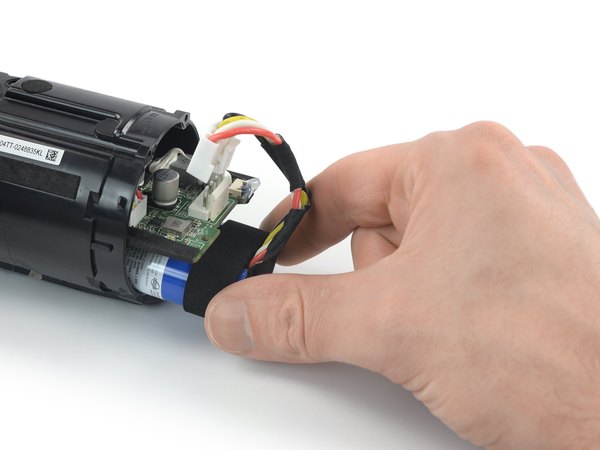

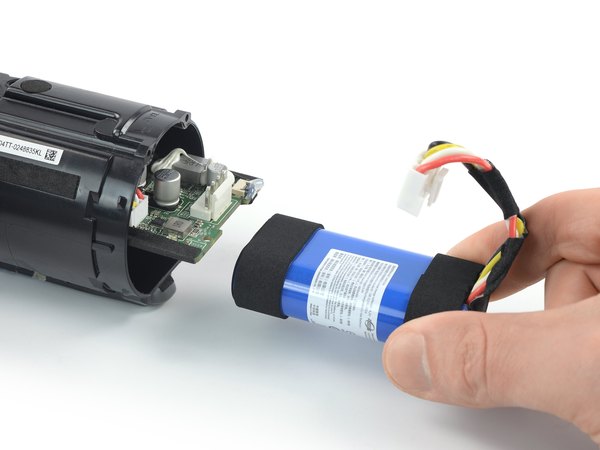

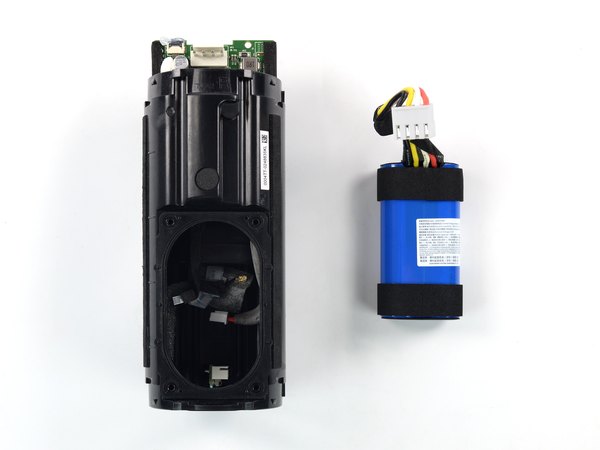

دیگه وقتشه باتری قدیمی رو از داخل محفظه اسپیکر بکشی بیرون و کامل خارجش کنی.

بهت تبریک می‌گم! تونستی با موفقیت باتری قدیمی رو جدا کنی. حالا کافیه باتری جدید رو سر جاش بذاری و تمام این مراحلی که با هم رفتیم رو از آخر به اول تکرار کنی تا اسپیکرت بسته بشه.

پیشنهاد می‌کنم قبل از بستن کامل کاور پارچه‌ای، یه بار دستگاه رو روشن کنی تا از کارکرد درست باتری مطمئن بشی. برای اینکه باتری جدیدت بهترین بازدهی رو داشته باشه، حتما بعد از نصب کالیبره‌اش کن.

امیدواریم این آموزش از آیسی‌مدار برات مفید بوده باشه و اسپیکرت مثل روز اول برات کار کنه. اگه این راهنما بهت کمک کرد، حتما برای دوستات هم بفرست تا اونا هم بتونن خودشون دستگاه‌هاشون رو تعمیر کنن!
