تعویض اسپیکر داخلی بیسیم کبرا 29 LTD Classic

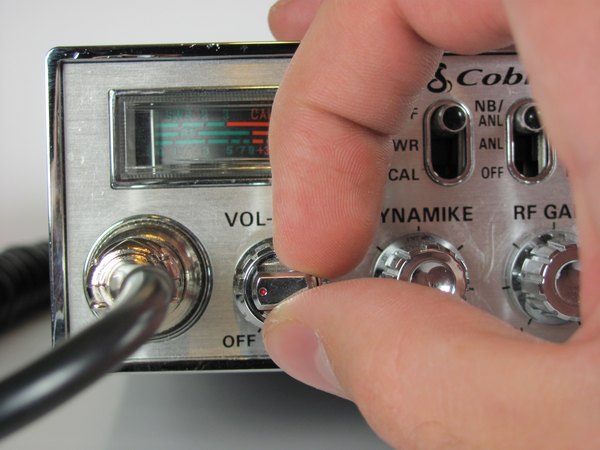

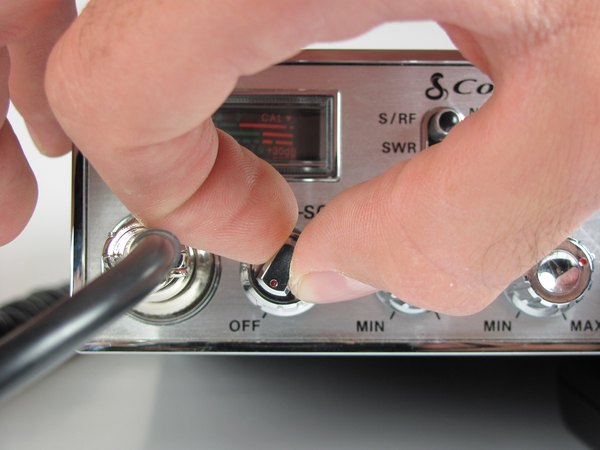

اول از همه باید مطمئن بشی دستگاه خاموشه. ولوم سمت چپ (کلید پاور) رو در جهت خلاف عقربه‌های ساعت بچرخون تا صدای تق بده و بیسیم کامل خاموش بشه.

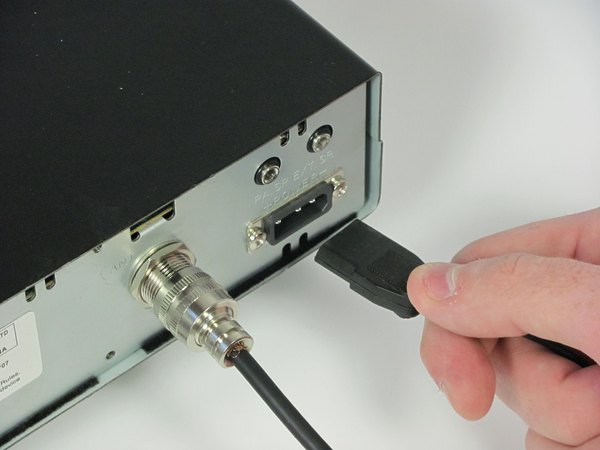

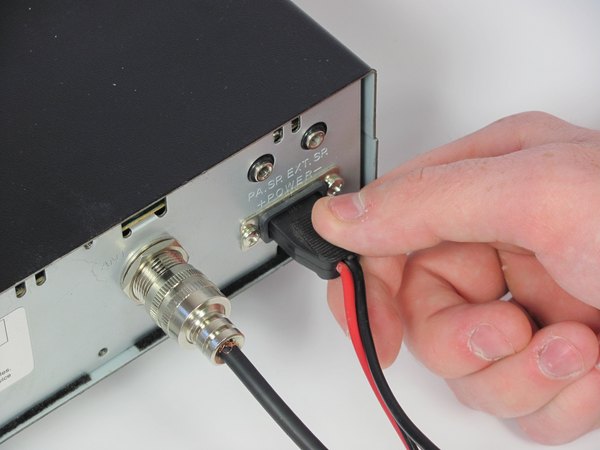

حالا دستگاه رو برگردون تا به پنل پشتی دسترسی داشته باشی. فیش کابل برق رو محکم بگیر و به سمت بیرون بکش تا کاملا از بیسیم جدا بشه.

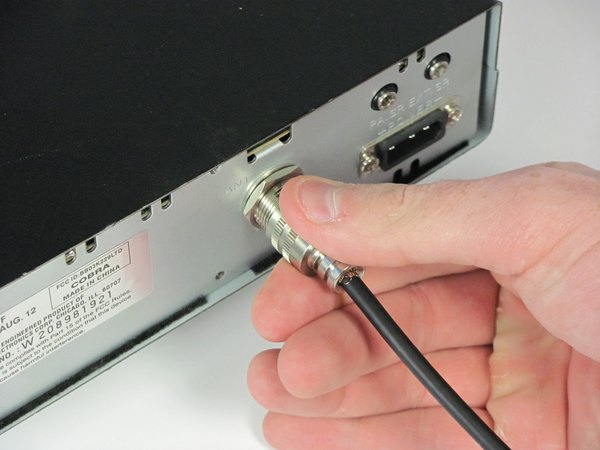

بریم سراغ کابل آنتن. مهره‌ای که فیش آنتن رو سر جاش نگه داشته پیدا کن و برخلاف عقربه‌های ساعت بچرخونش تا کامل شل بشه.

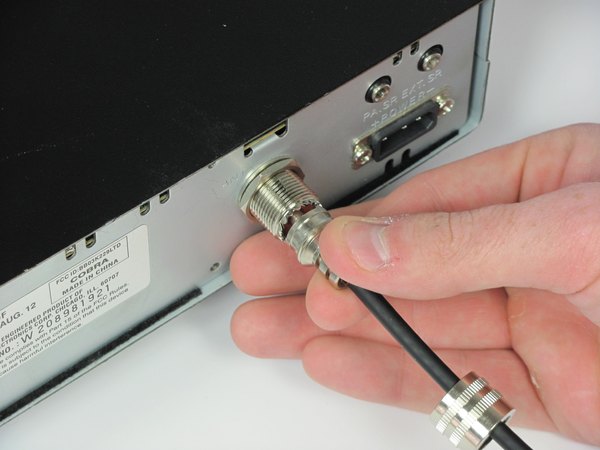

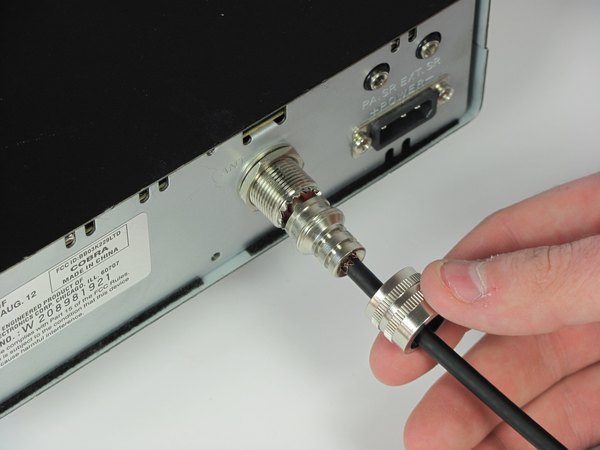

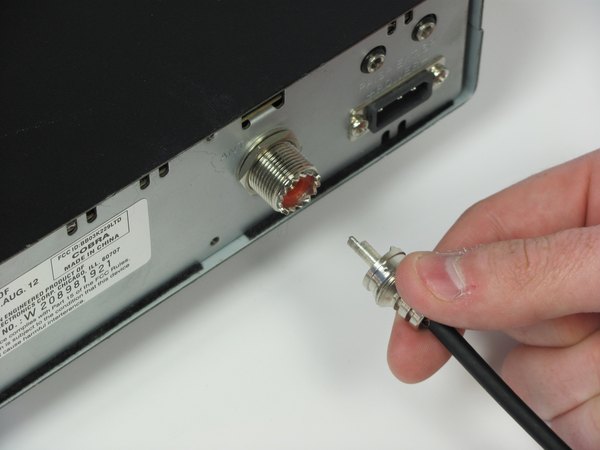

بعد از باز کردن مهره، کابل آنتن رو خیلی آروم به سمت عقب بکش تا از سوکت پشت دستگاه دربیاد.

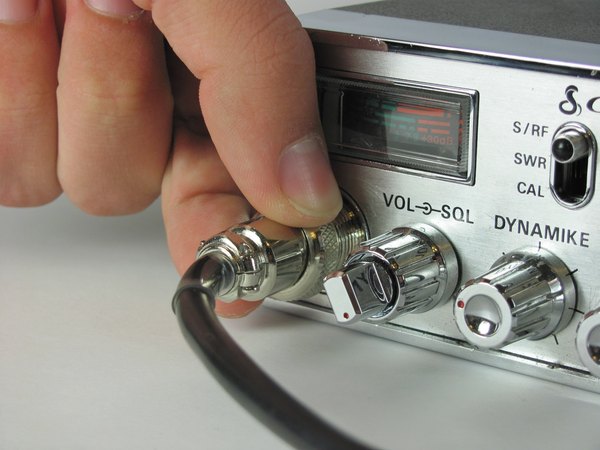

برای جدا کردن میکروفون، مهره فلزی که روی سوکتش بسته شده رو در جهت خلاف عقربه‌های ساعت بچرخون تا اتصالش باز بشه.

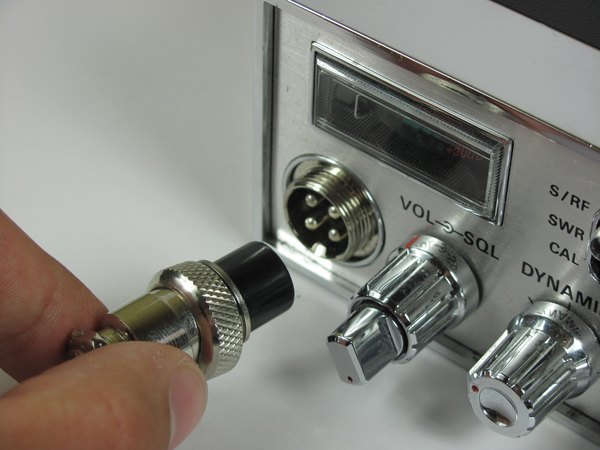

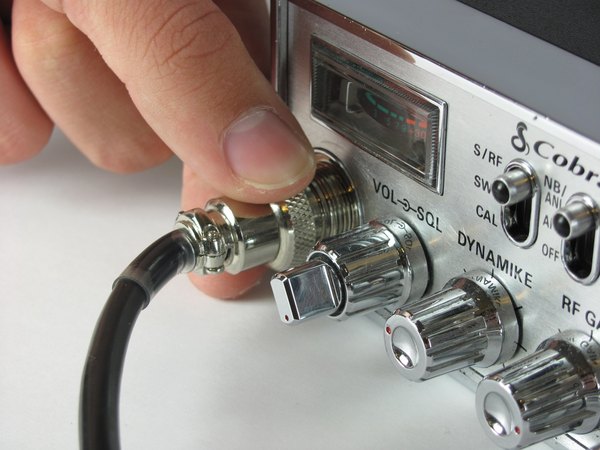

حالا می‌تونی فیش میکروفون رو با ملایمت بیرون بکشی تا ارتباطش با بیسیم قطع بشه.

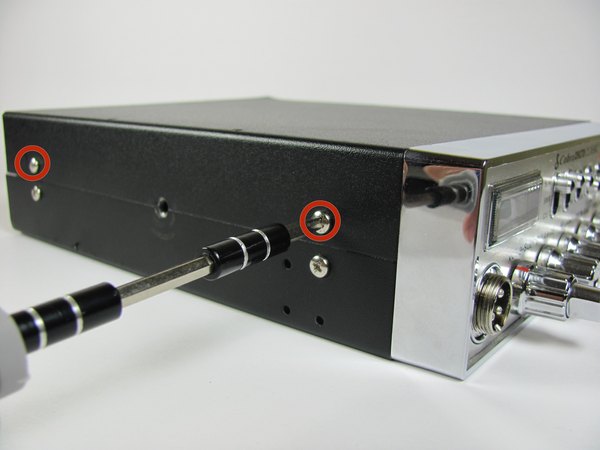

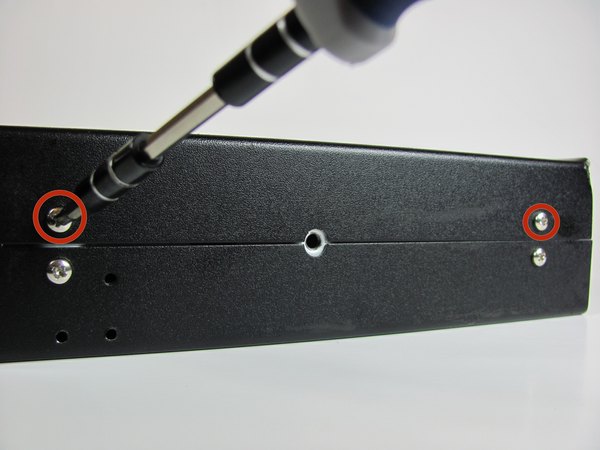

← با استفاده از پیچ‌گوشتی چهارسو شماره 1، چهار تا پیچ 6 میلی‌متری که در سمت چپ و راست قاب بالایی قرار دارن رو باز کن.

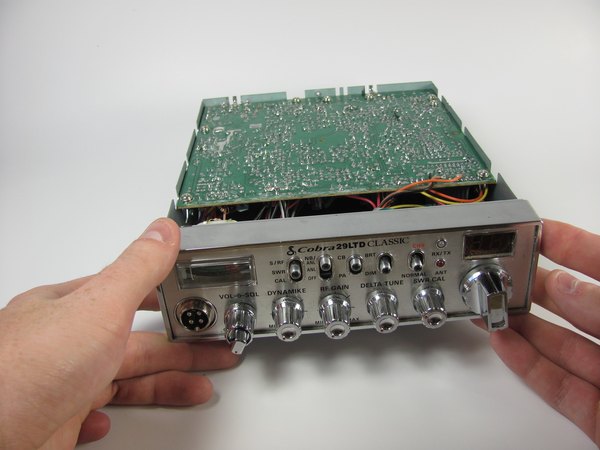

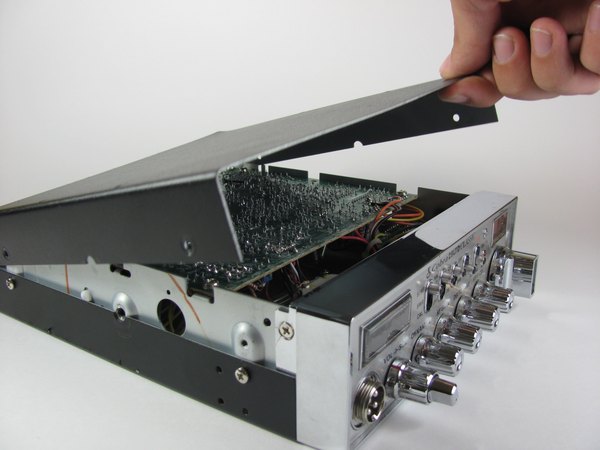

قاب بالایی رو خیلی آروم به سمت بالا بکش و از روی شاسی اصلی برش دار.

دستگاه رو حتما روی یه سطح صاف، سفت و نارسانا بذار. این‌طوری هم جلوی آسیب فیزیکی به بیسیم رو می‌گیری و هم خطر اتصال کوتاه قطعات از بین میره.

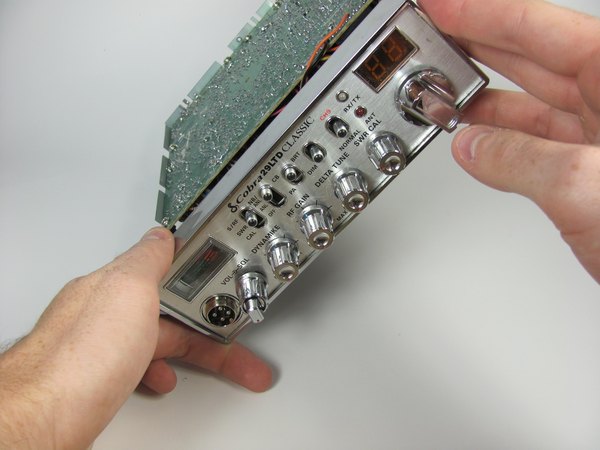

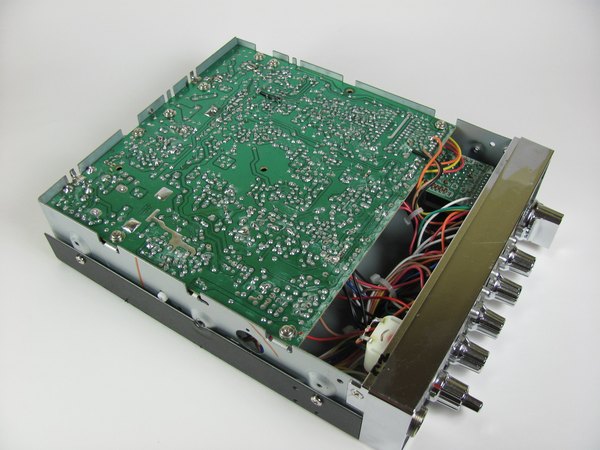

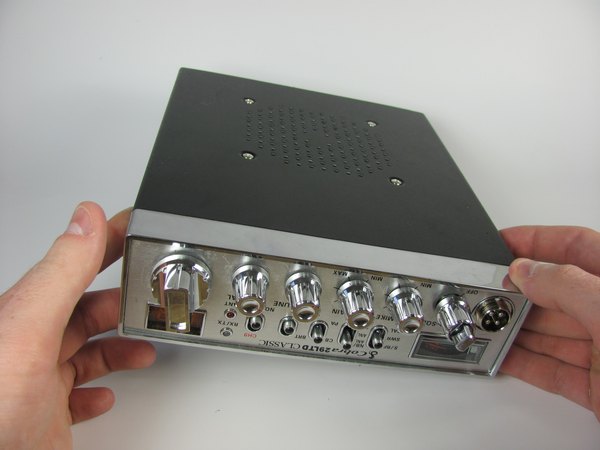

با دقت کامل، بیسیم رو برگردون تا بتونی به قسمت پایینی و پیچ‌هاش دسترسی داشته باشی.

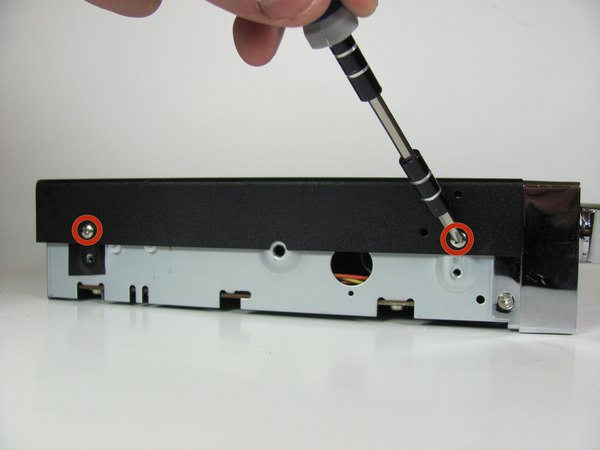

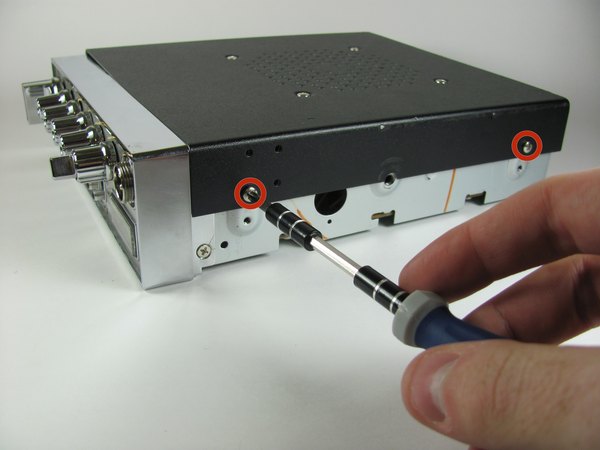

← دوباره از پیچ‌گوشتی چهارسو شماره 1 استفاده کن و چهار تا پیچ 6 میلی‌متری دو طرف دستگاه که قاب پایینی رو نگه داشتن، باز کن.

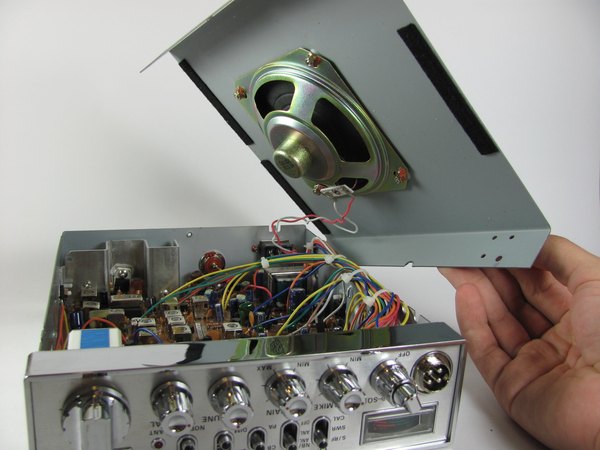

شدیدا حواست به سیم‌های متصل به اسپیکر باشه! این سیم‌ها خیلی کوتاه هستن و اجازه نمیدن قاب رو خیلی از دستگاه دور کنی.

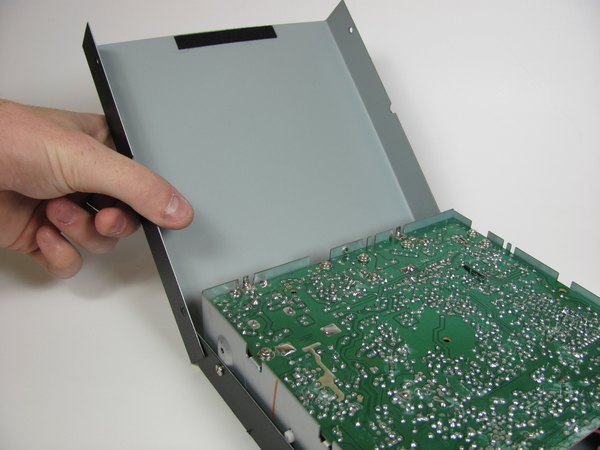

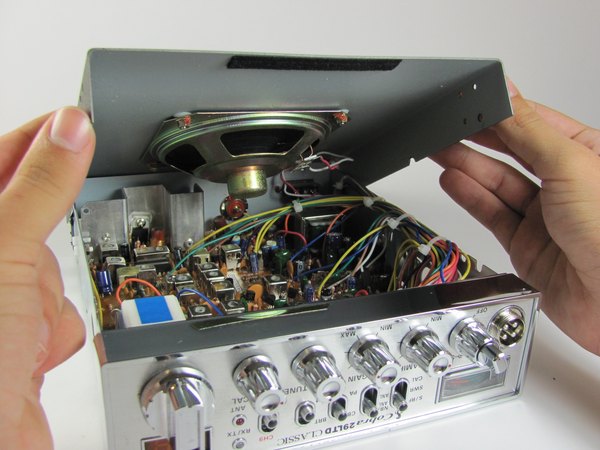

قاب رو خیلی با ملایمت بلند کن و همون نزدیک دستگاه نگه دار.

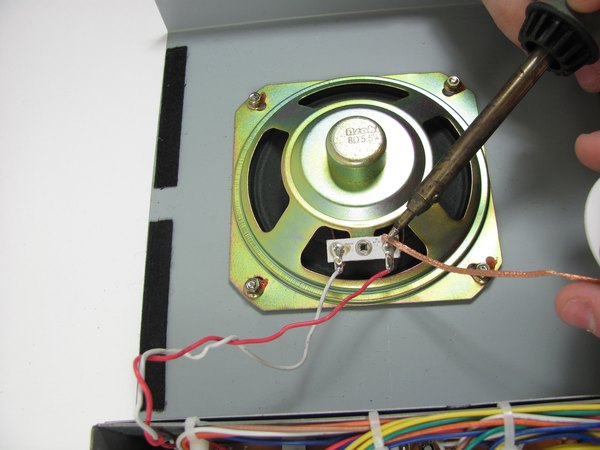

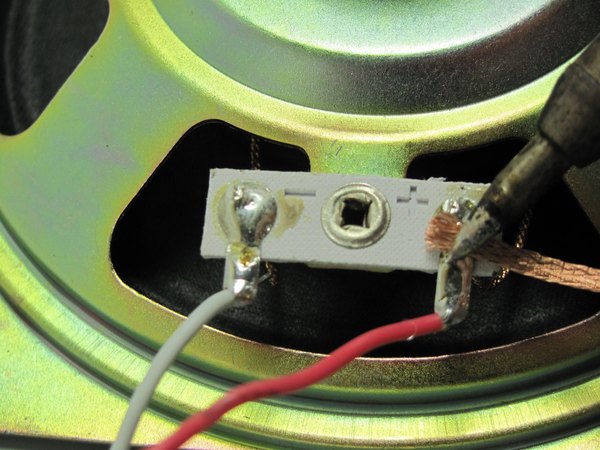

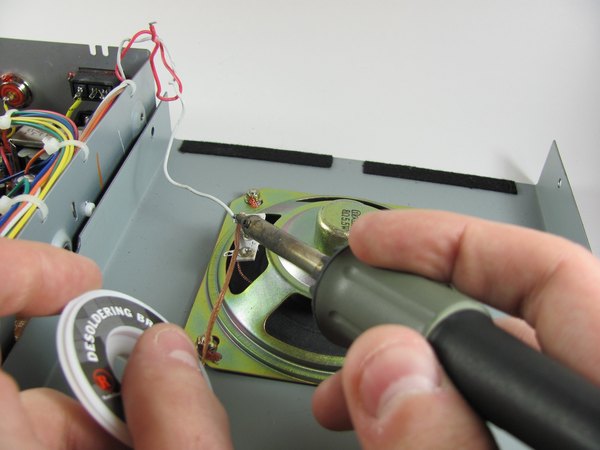

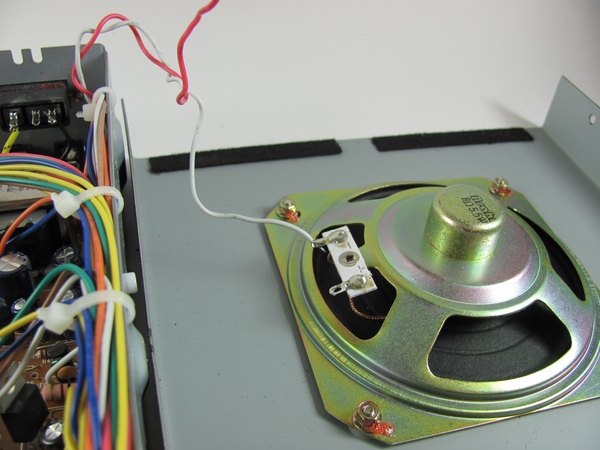

هویه رو داغ کن و با کمک سیم قلع‌کش، سیم قرمزی که به اسپیکر داخلی وصل شده رو از روی پایه دی‌لحیم کن.

یادت نره که موقع جمع کردن دستگاه، باید این سیم رو دقیقا سر جای خودش دوباره لحیم کنی.

سیمی که تازه قلعش رو برداشتی ممکنه هنوز حسابی داغ باشه، پس حدود 30 ثانیه صبر کن تا خنک بشه.

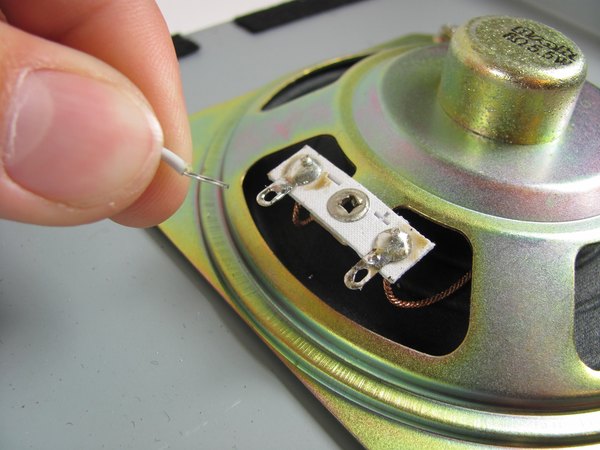

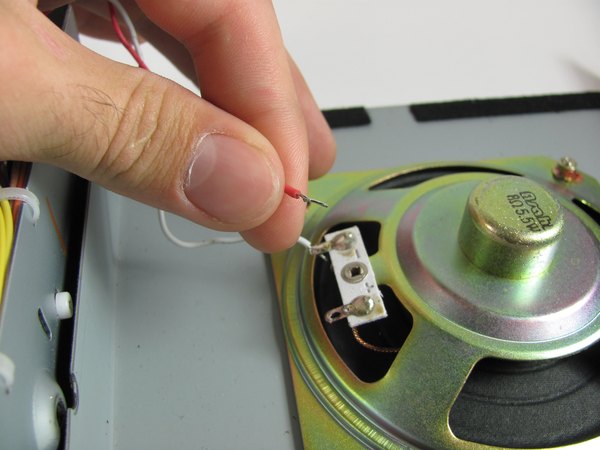

سیم قرمز رو کامل از پایه جدا کن و یه گوشه نگه دار تا جلوی دستت نباشه.

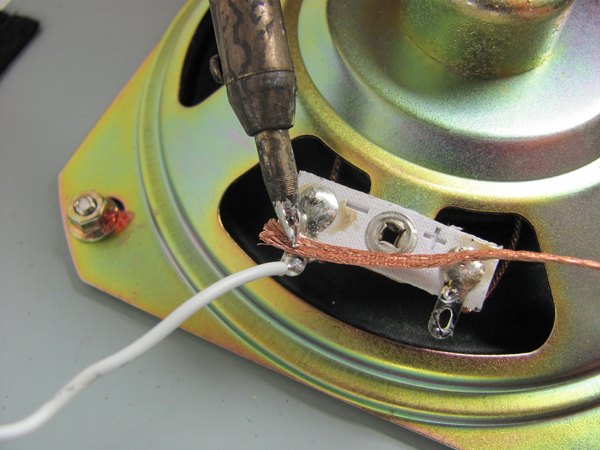

حالا دقیقا همون کار رو برای سیم سفید انجام بده. با هویه و سیم قلع‌کش اتصالش رو به اسپیکر باز کن. باز هم تأکید می‌کنم که موقع بستن دستگاه، این سیم هم باید دوباره به درستی روی پایه خودش لحیم بشه.

باز هم به سیم زمان بده تا حرارتش بیفته و بعد از 30 ثانیه بهش دست بزن تا نسوزی.

سیم سفید رو هم از پایه بیرون بکش و کنار بذار.

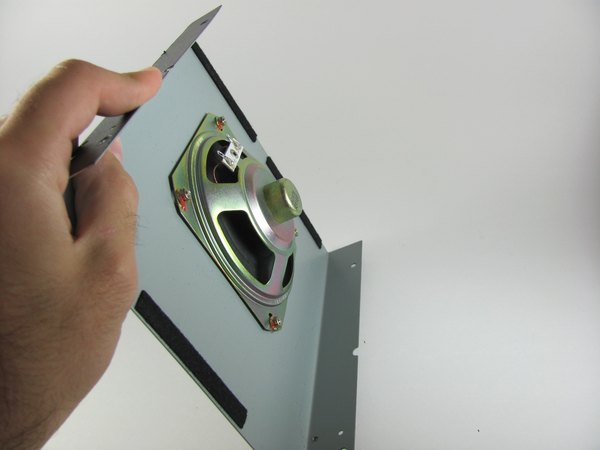

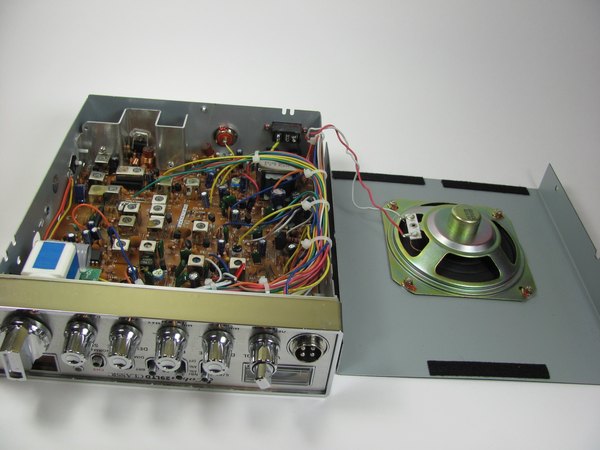

تو این مرحله، قابی که اسپیکر روش نصبه باید کاملا از بدنه اصلی دستگاه جدا شده باشه.

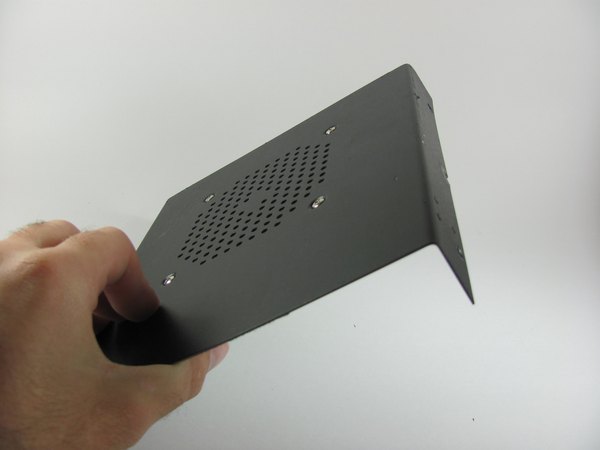

قاب رو خیلی آروم برگردون تا بخش بیرونی شبکه‌ای، جلوی روت قرار بگیره.

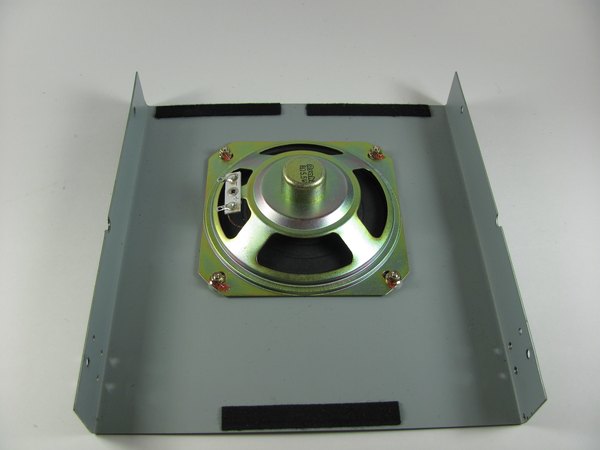

بدنه اصلی بیسیم رو روی همون سطح صاف و ضدالکتریسیته ساکن بذار بمونه. از اینجا به بعد فقط با همون قاب و اسپیکر داخلی کار داریم.

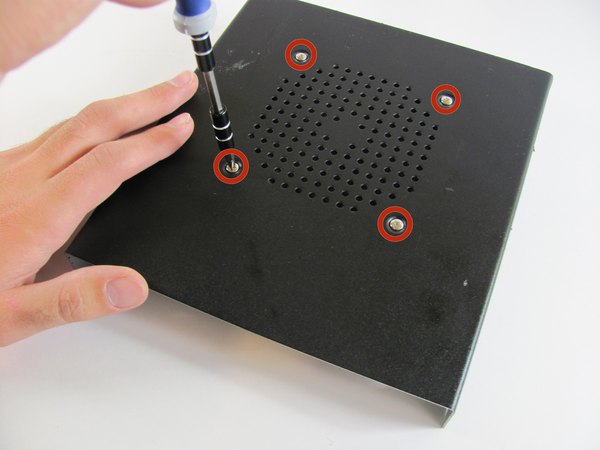

← با استفاده از پیچ‌گوشتی چهارسو شماره 1، اون چهار تا پیچ 6 میلی‌متری که دور تا دور شبکه محافظ اسپیکر بسته شدن رو باز کن.

موقع باز کردن آخرین پیچ‌ها، ممکنه اسپیکر از داخل قاب ول بشه؛ پس یه دستت رو زیر قاب بگیر که نیفته.

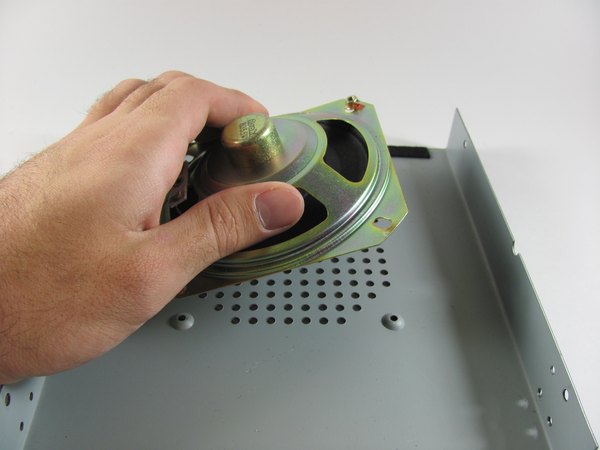

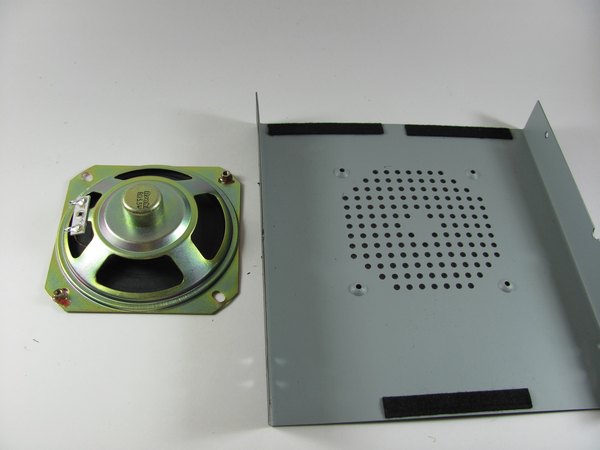

قاب رو برگردون و اسپیکر خراب رو به راحتی از جاش بیرون بیار.

معمولا مهره‌ها با چسب مخصوص (مثل لاک‌تایت) به خود بدنه اسپیکر چسبیدن، اما باز هم حواست باشه چون ممکنه بعضی‌هاشون شل شده باشن و موقع درآوردن بیفتن.

تعویض اسپیکر با موفقیت انجام شد! حالا کافیه اسپیکر جدید رو سر جاش بذاری و مراحلی که با هم رفتیم رو از آخر به اول تکرار کنی. فقط موقع لحیم‌کاری دوباره، دقت کن که جای سیم‌های قرمز و سفید رو اشتباه نزنی و قطب‌ها جابه‌جا نشن.
