تعویض باتری کیبورد لاجیتک K830

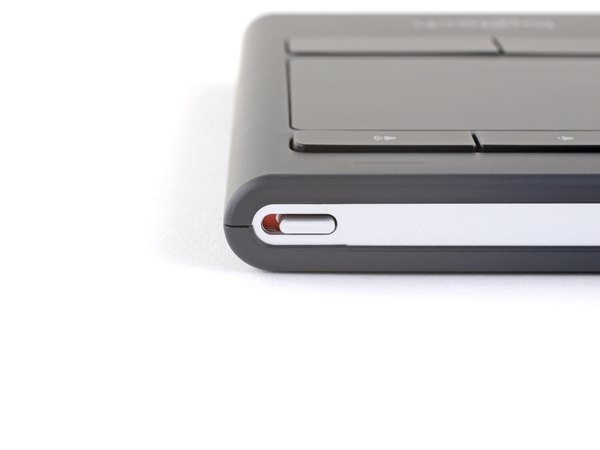

اول از همه دکمه پاور کیبورد رو پیدا کن و اون رو روی حالت خاموش (OFF) قرار بده تا موقع کار هیچ جریان برقی تو مدار نباشه.

وقتی کلید روی حالت خاموش باشه، یه نوار قرمز رنگ کوچیک زیر دکمه مشخص می‌شه که خیالت رو راحت می‌کنه.

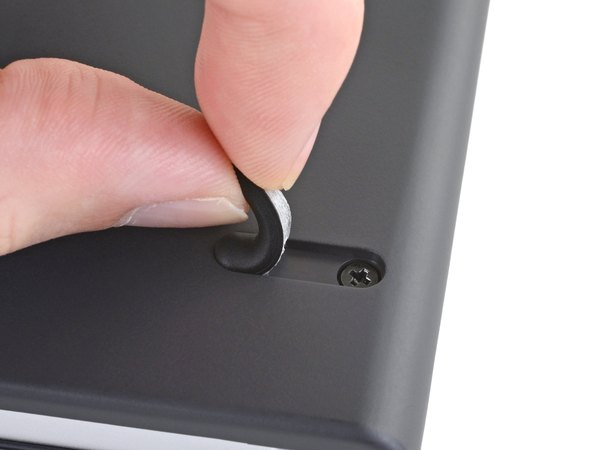

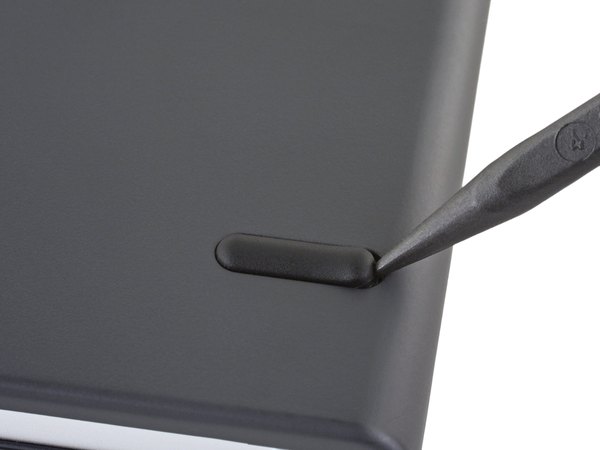

نوک تیز اسپاجر رو خیلی آروم ببر زیر لبه یکی از پایه‌های لاستیکی زیر کیبورد. حالا اسپاجر رو به سمت داخل هل بده و یه کم اهرم کن تا چسب زیر پایه از بدنه جدا بشه.

لبه پایه باید بدون فشار زیاد از کیبورد جدا بشه. این کار رو خیلی ملایم انجام بده تا پایه لاستیکی پاره نشه یا کلا کنده نشه.

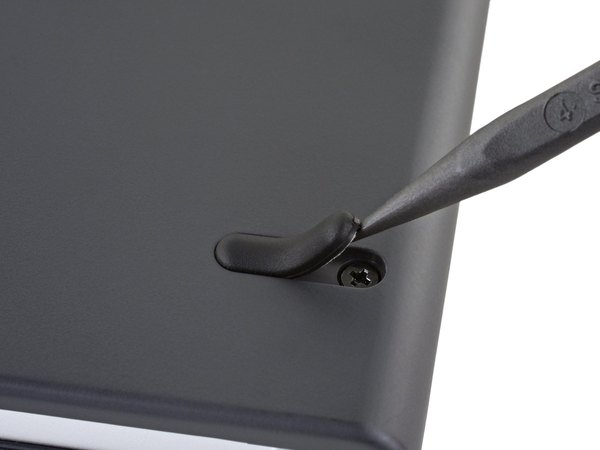

همین که لبه پایه بلند بشه، می‌تونی سر پیچ‌هایی که زیرش مخفی شدن رو ببینی. اصلا نیازی نیست پایه رو کامل دربیاری، چون این کار باعث می‌شه چسبش خراب بشه. این کار رو دقیقا برای سه تا پایه لاستیکی دیگه هم تکرار کن.

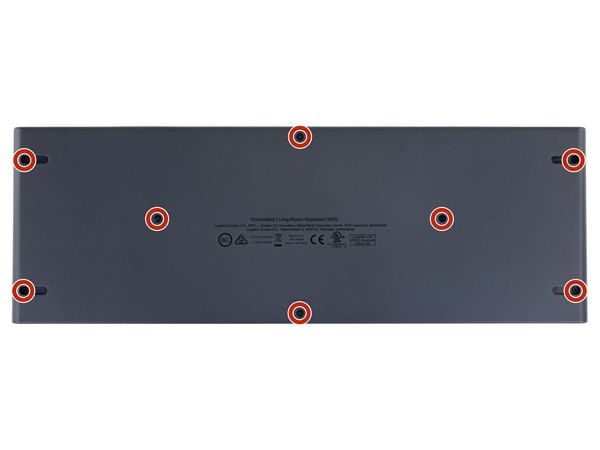

← پیچ‌گوشتی چهارسو رو بردار و هشت تا پیچ 6.8 میلی‌متری که قاب بالایی رو به قاب پایینی محکم کردن، باز کن و تو یه جای امن بذار.

قاب بالایی با یه سری خار پلاستیکی دورتادور کیبورد به قاب پایینی چفت شده. تو مراحل بعدی قراره این خارها رو تو تمام لبه‌ها یکی‌یکی آزاد کنیم.

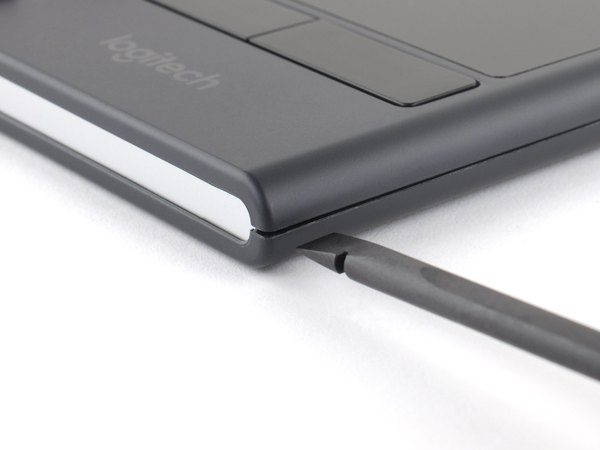

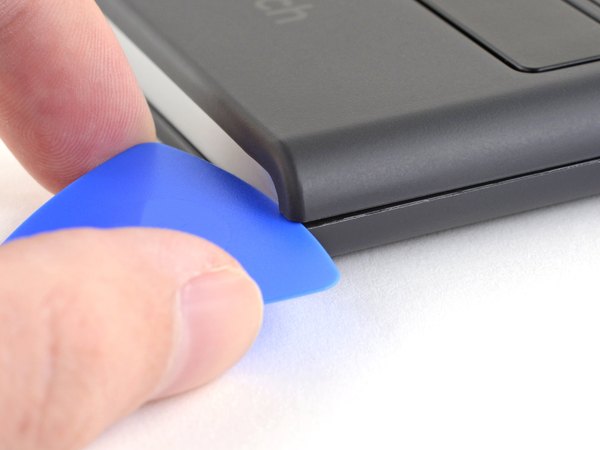

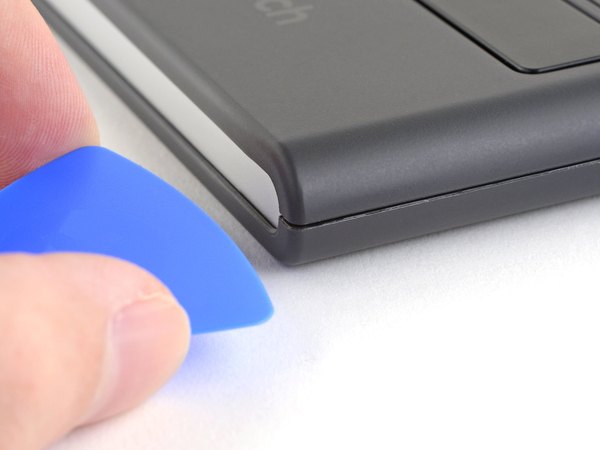

یه پیک بازکننده رو بردار و حدود 2 میلی‌متر ببرش داخل شکاف بین قاب بالایی و پایینی، دقیقا تو گوشه پایین و سمت راست کیبورد.

این کار باعث می‌شه یه شکاف کوچیک ایجاد بشه که به اندازه کافی جا برای وارد کردن سر تخت اسپاجر داشته باشه.

حواست باشه اسپاجر رو بیشتر از 2 میلی‌متر داخل کیبورد فرو نکنی، وگرنه ممکنه به قطعات حساس داخلی آسیب جدی بزنی.

باتری داخلی دقیقا نزدیک لبه سمت راست کیبورد قرار داره. خیلی مراقب باش که نوک اسپاجر به باتری نخوره یا باعث خم شدنش نشه، چون سوراخ شدن باتری می‌تونه باعث نشت مواد شیمیایی و حتی خطرات جدی‌تری بشه.

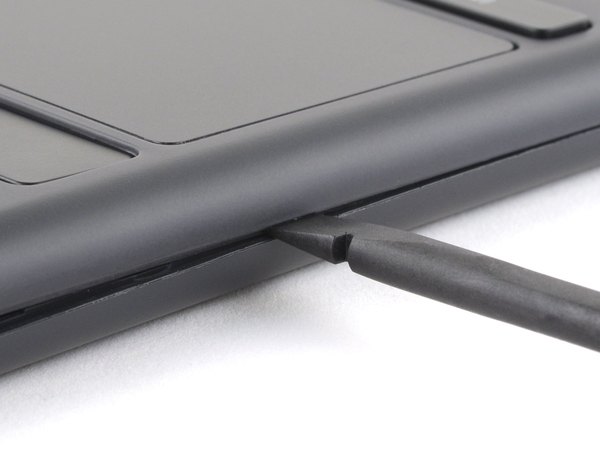

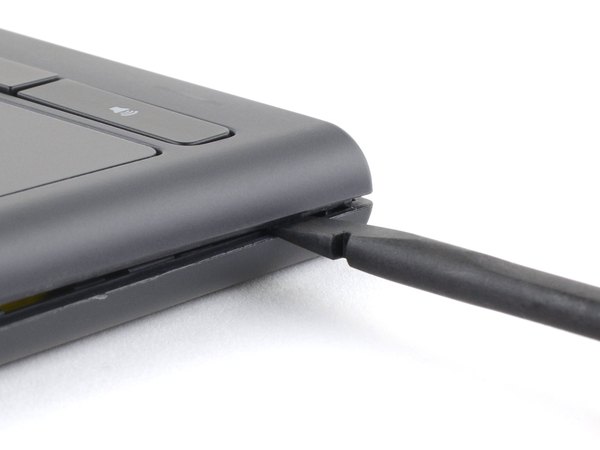

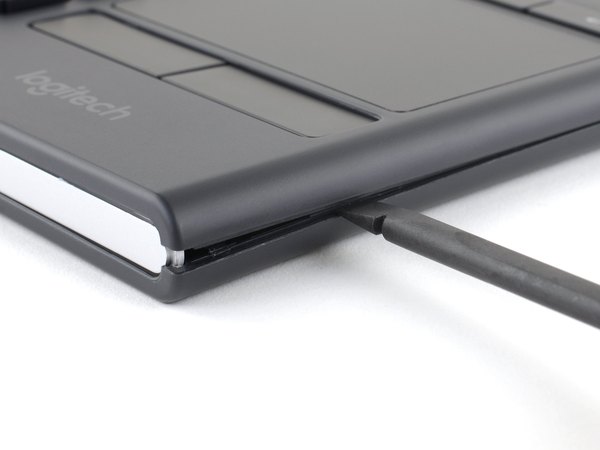

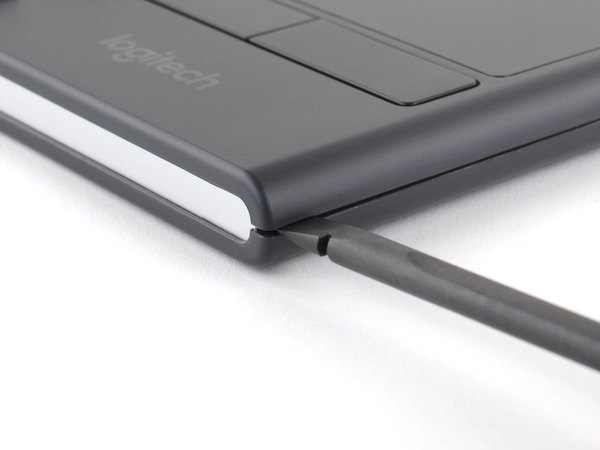

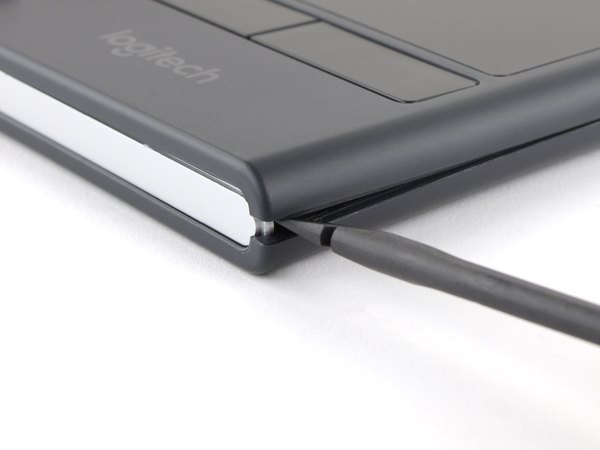

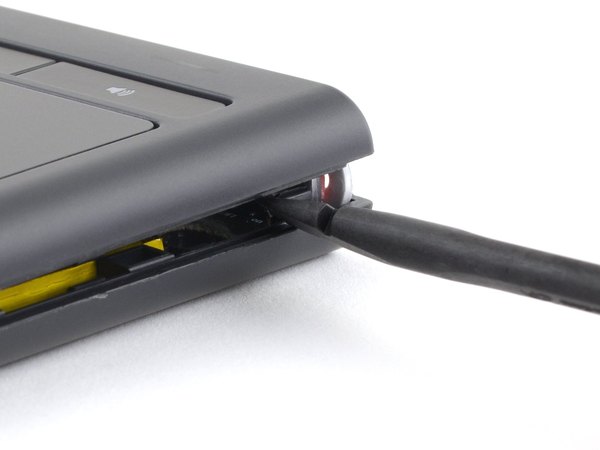

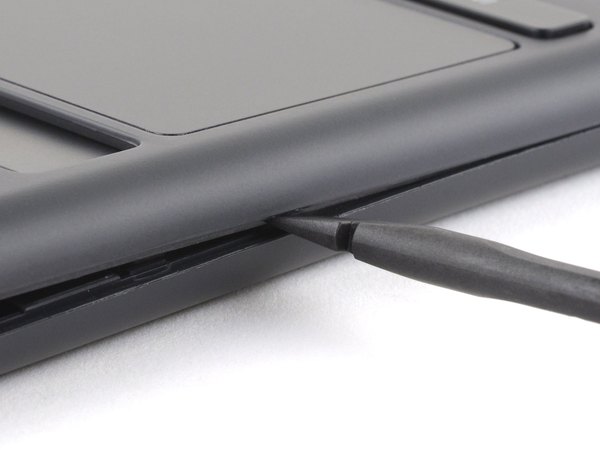

سر تخت اسپاجر رو حدود 2 میلی‌متر ببر تو شکافی که گوشه پایین و سمت راست کیبورد ایجاد کرده بودی. حالا اسپاجر رو در جهت عقربه‌های ساعت بچرخان تا اولین خار پلاستیکی با صدای تق آزاد بشه.

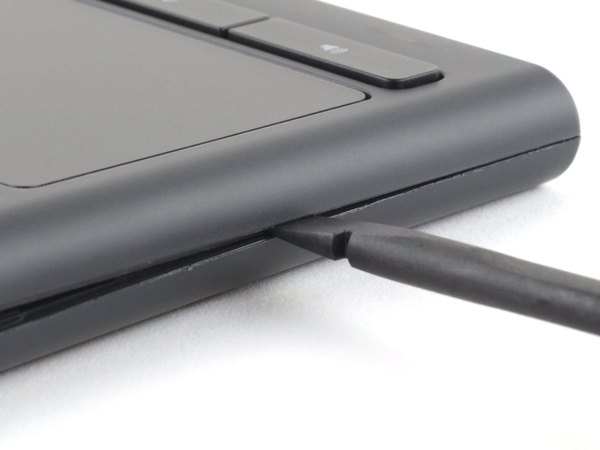

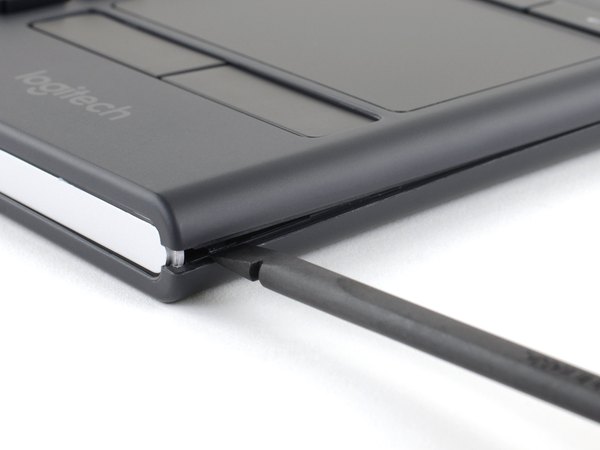

اسپاجر رو حدود 3 سانتی‌متر در امتداد لبه کیبورد به سمت دکمه‌های تنظیم صدا (ولوم) حرکت بده. دوباره اسپاجر رو در جهت عقربه‌های ساعت بچرخان تا خار بعدی هم رها بشه.

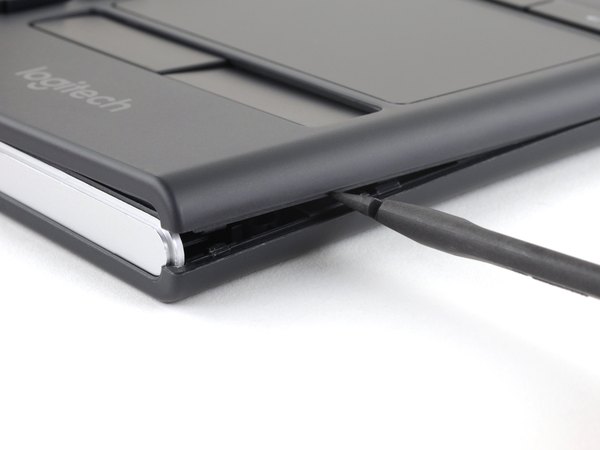

باز هم اسپاجر رو 3 سانتی‌متر دیگه تو همون مسیر لبه سمت راست به سمت دکمه‌های صدا بکش.

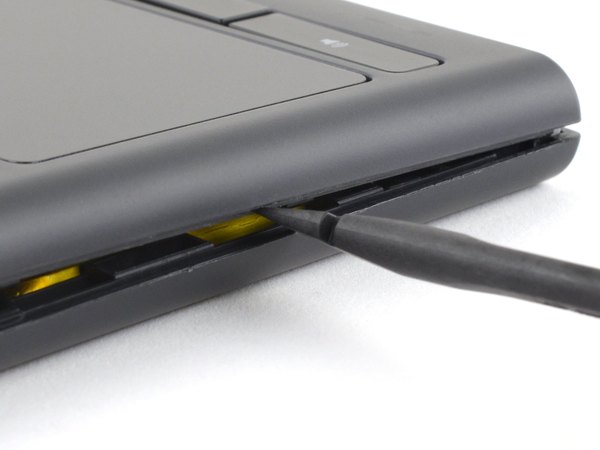

الان اسپاجر باید تقریبا وسط لبه سمت راست کیبورد قرار گرفته باشه.

اسپاجر رو بچرخان تا خار این قسمت هم آزاد بشه.

حدود 3 سانتی‌متر دیگه به سمت دکمه‌های صدا پیش برو و همون کار قبلی رو برای آزاد کردن خار بعدی تکرار کن.

یه بار دیگه اسپاجر رو 3 سانتی‌متر دیگه به سمت جلو حرکت بده و خار بعدی رو هم باز کن.

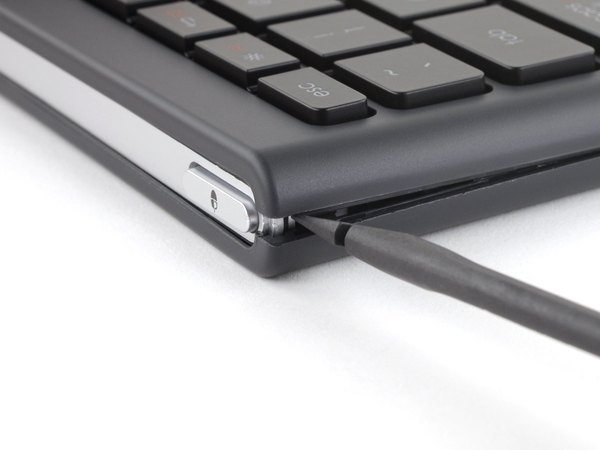

حالا اسپاجر باید رسیده باشه به گوشه بالا و سمت راست کیبورد.

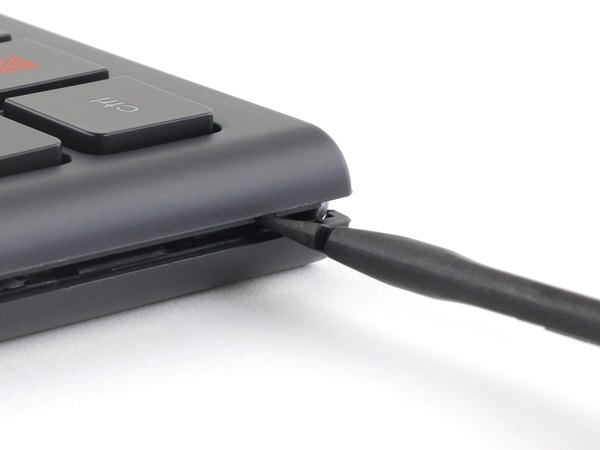

همین مسیری که برای لبه سمت راست رفتی رو دقیقا برای لبه سمت چپ کیبورد هم تکرار کن تا تمام خارهای اون سمت هم باز بشن.

مراقب باش پیک بازکننده رو بیشتر از 2 میلی‌متر داخل ندی تا قطعات داخلی کیبورد سالم بمونن.

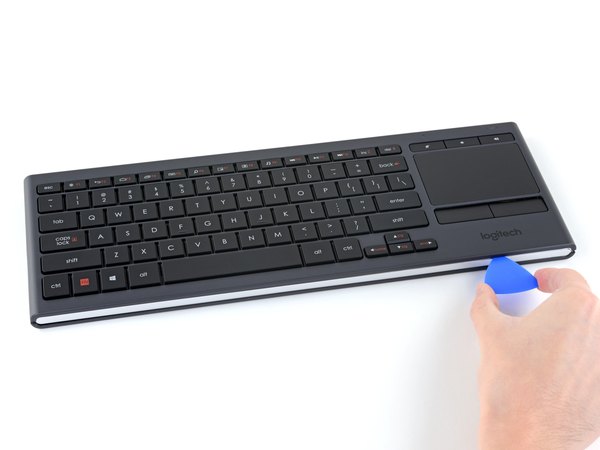

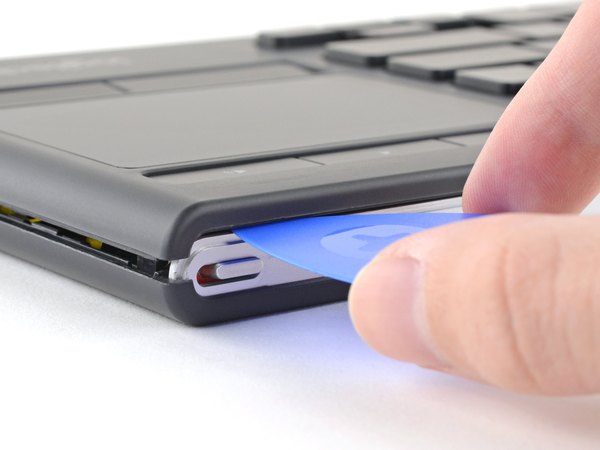

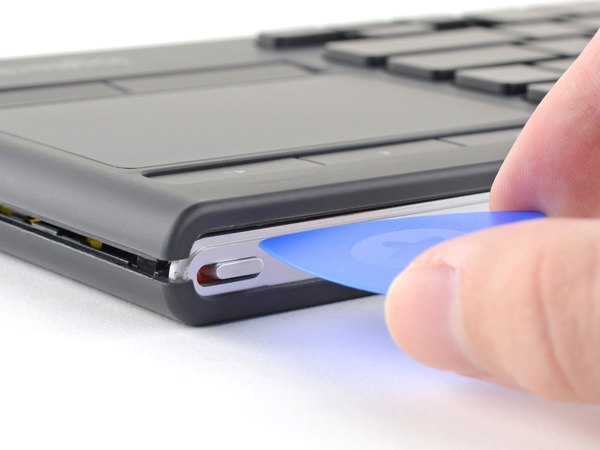

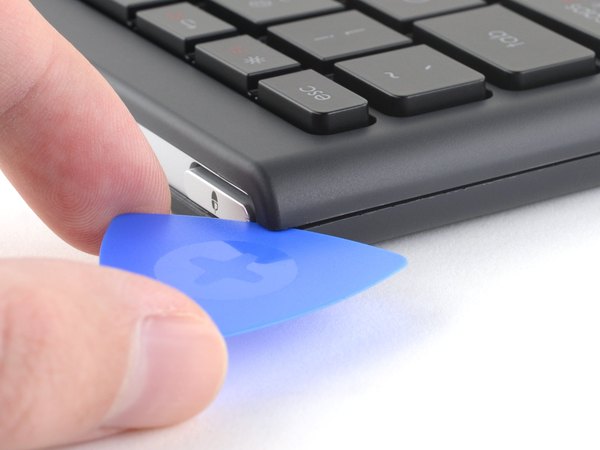

پیک بازکننده رو حدود 2 میلی‌متر وارد شکاف بین قاب بالایی و نوار پشتیبان خاکستری (همون سمتی که به دکمه‌های صدا نزدیک‌تره) بکن.

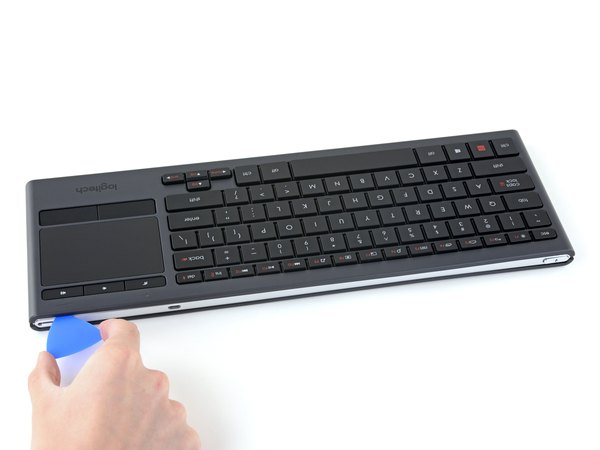

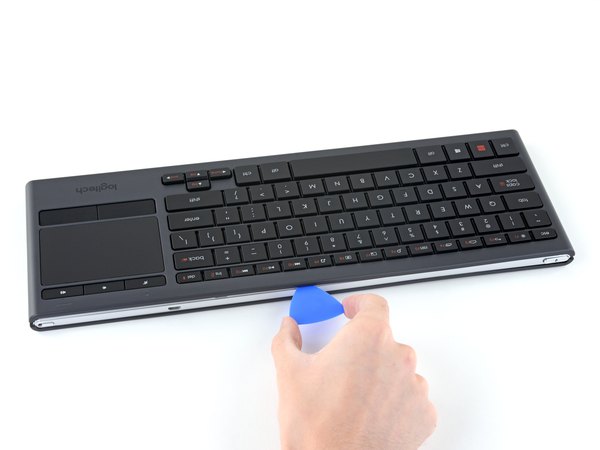

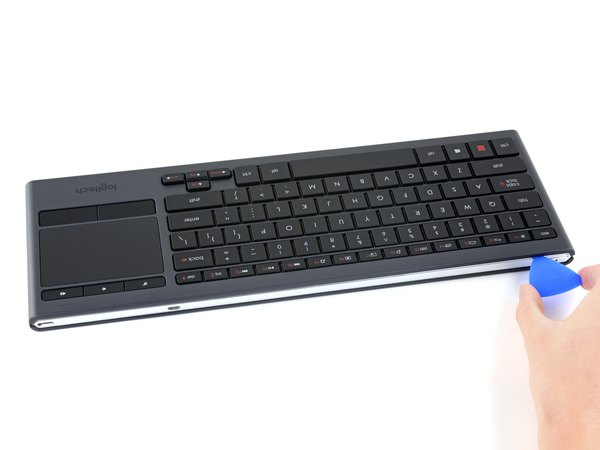

پیک رو تو تمام طول لبه بالایی کیبورد بکش تا خارهای این قسمت هم یکی‌یکی آزاد بشن.

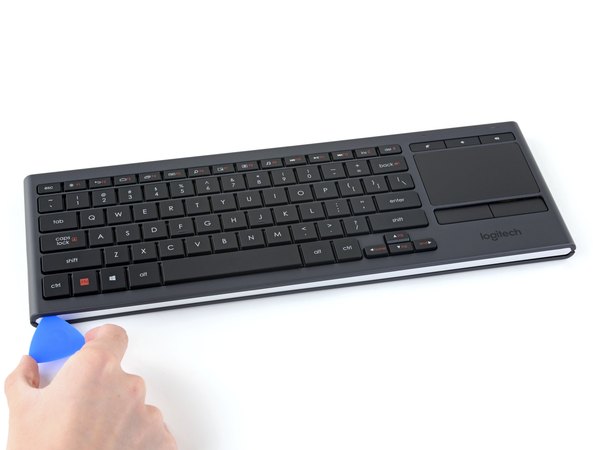

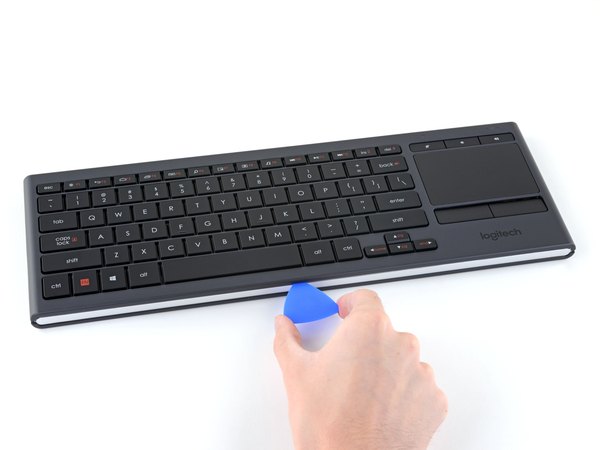

دقیقا همین حرکت کشیدن پیک رو برای لبه پایینی کیبورد هم انجام بده تا قاب کاملا دور تا دور رها بشه.

به هیچ وجه سعی نکن قاب بالایی رو یهو و کامل جدا کنی! این قاب هنوز با یه کابل فلت خیلی ظریف به برد اصلی وصله و کشیدنش باعث پارگی کابل می‌شه.

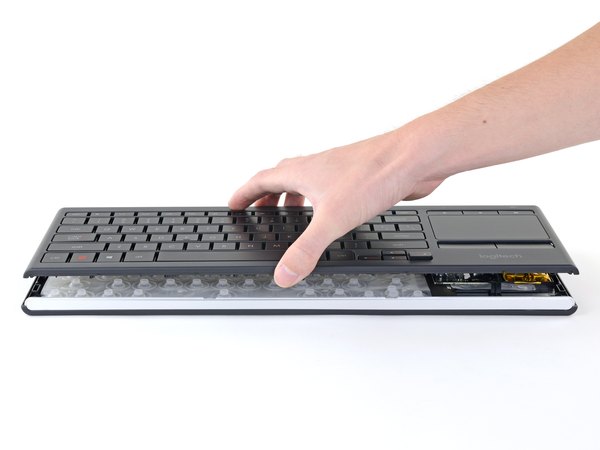

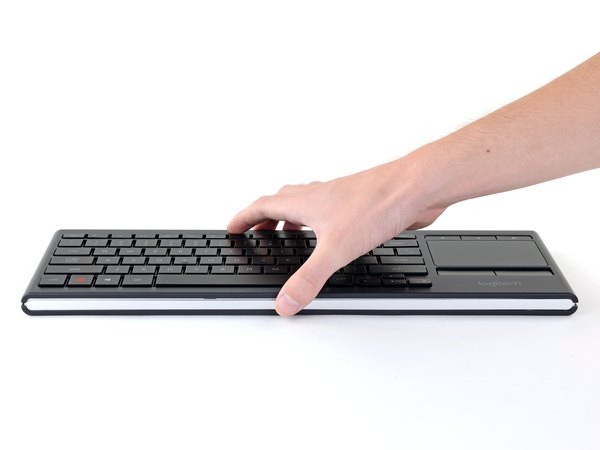

قاب بالایی رو خیلی آروم در حد 2 سانتی‌متر از روی قاب پایینی بلند کن.

اگه دیدی قاب راحت بالا نمیاد، احتمالا هنوز یه جایی خارش گیره. همون قسمت رو پیدا کن و دوباره با پیک آزادش کن.

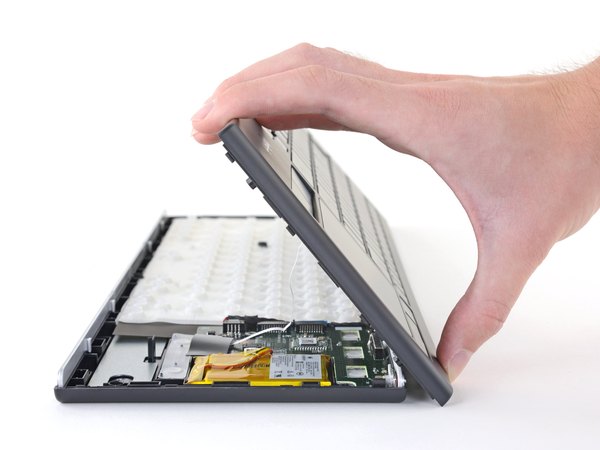

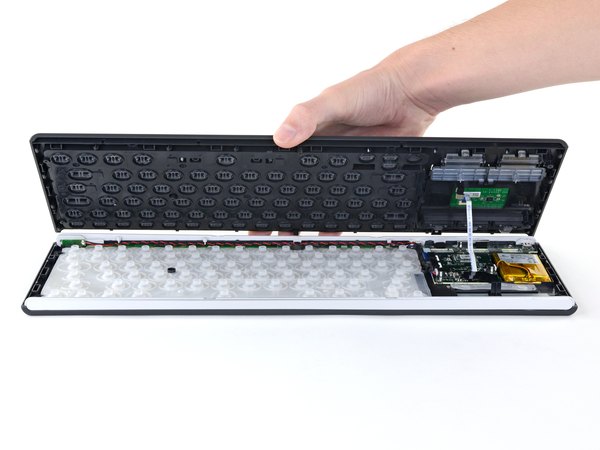

قاب بالایی رو حدود 45 درجه کج کن، طوری که حروف روی کلیدها برعکس بشن.

سعی کن قاب بالایی رو تا جای ممکن نزدیک قاب پایینی نگه داری تا به کابل فلت فشاری وارد نشه.

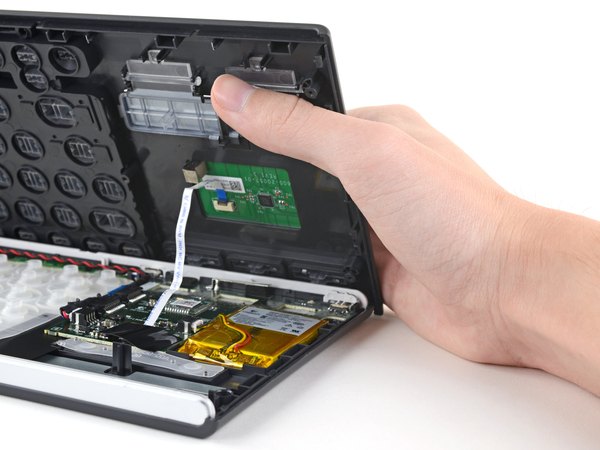

لبه بالایی قاب رو روی میز کارت بذار، طوری که کمترین فاصله رو با قاب پایینی داشته باشه. قاب رو تو همون زاویه 45 درجه نگه دار تا کابل رابط تحت کشش قرار نگیره.

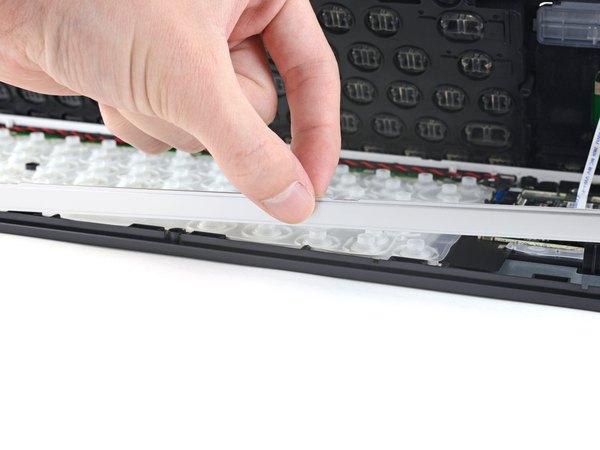

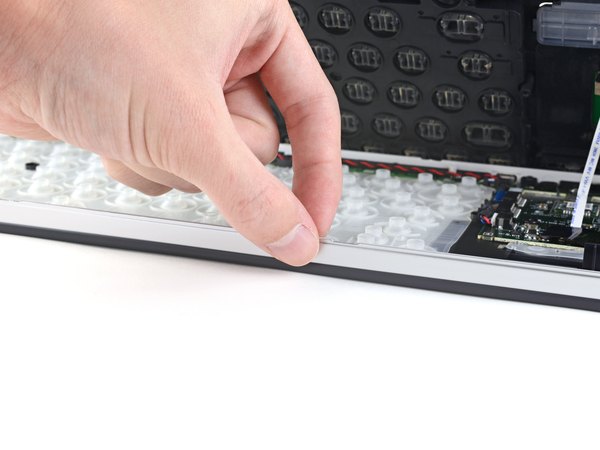

اگه وسط کار دیدی اون نوارهای پلاستیکی خاکستری رنگ افتادن بیرون، اصلا نگران نباش. فقط کافیه موقع بستن، اون‌ها رو طوری تو شیارشون بذاری که بریدگی‌هاشون به سمت بالا باشه.

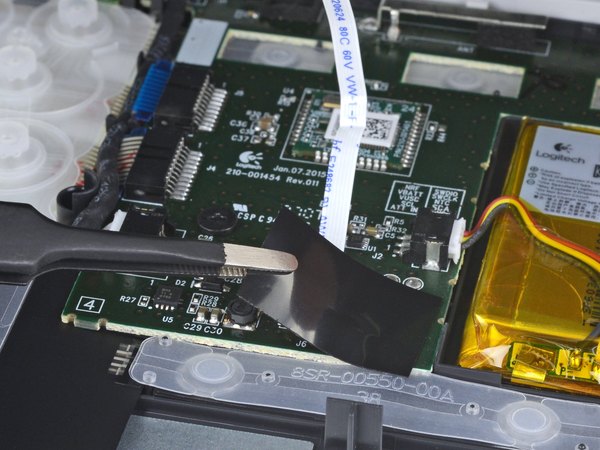

اون چسب مشکی رنگی که روی کانکتور کابل فلت چسبیده رو به آرومی بکن.

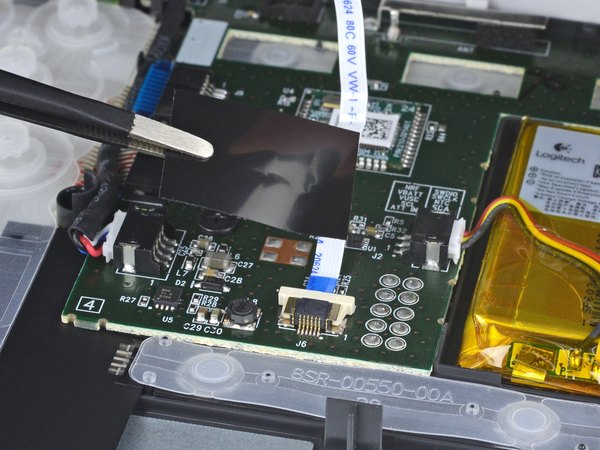

این چسب رو یه جای تمیز بذار. موقع جمع کردن کیبورد دوباره باید اون رو دقیقا جای اولش روی مادربرد بچسبونی. فقط خیلی مراقب باش که به قطعات ریز روی برد آسیب نزنی.

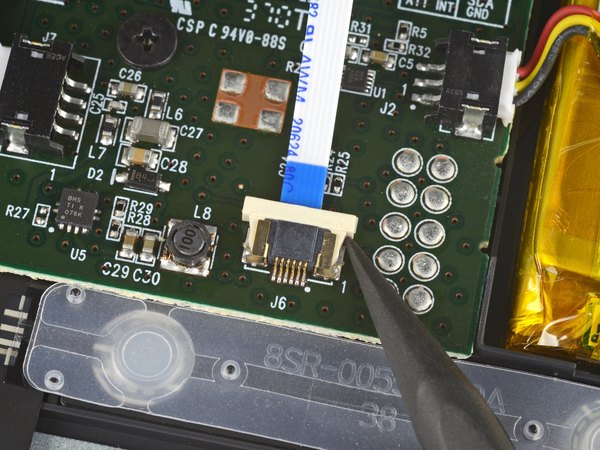

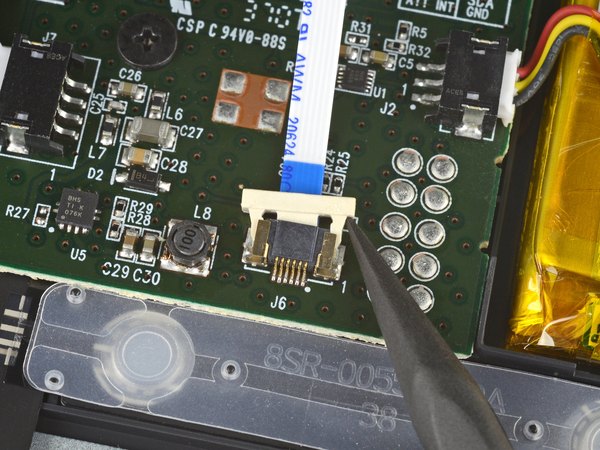

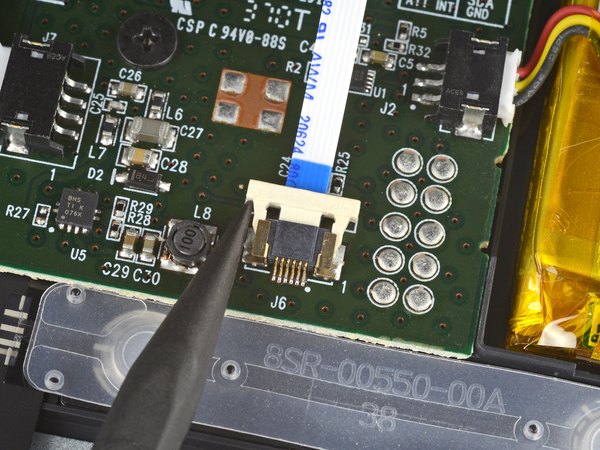

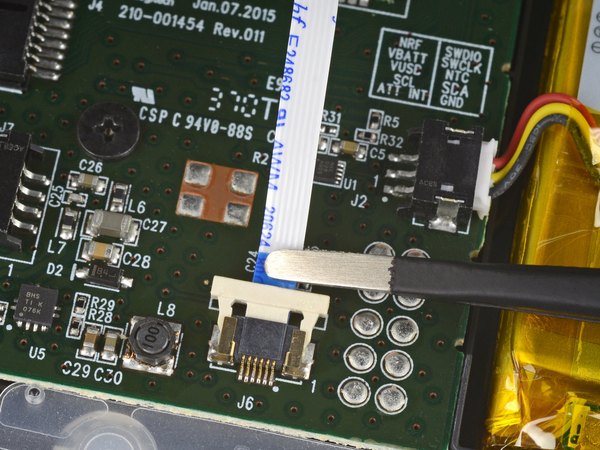

با نوک اسپاجر، ضامن قفل‌کننده کانکتور کابل رو به سمت خود کابل هل بده تا باز بشه.

وقتی ضامن دقیقا با اون مستطیل سفید رنگ روی مادربرد هم‌راستا بشه، یعنی کانکتور کاملا باز شده.

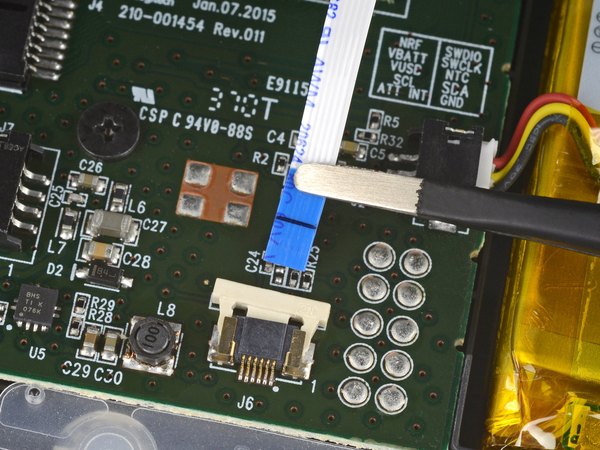

با یه پنس سرپهن، قسمت آبی رنگ کابل فلت (نزدیک کانکتور) رو بگیر. کابل رو خیلی نرم تو همون مسیر خودش بکش تا از کانکتور خارج بشه.

برای بستن دوباره این کابل، حتما این نکات رو رعایت کن:

مطمئن شو که ضامن کانکتور کاملا بازه. کابل رو طوری جا بزن که خط مشکی روی اون دقیقا با لبه مستطیل سفید رنگ مماس بشه. با ناخنت ضامن رو به سمت داخل فشار بده تا کابل محکم قفل بشه.

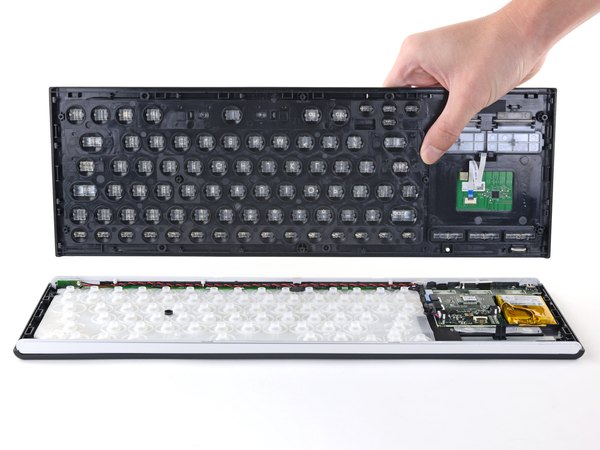

حالا که کابل آزاد شد، می‌تونی قاب بالایی رو کاملا از قاب پایینی جدا کنی و کنار بذاری.

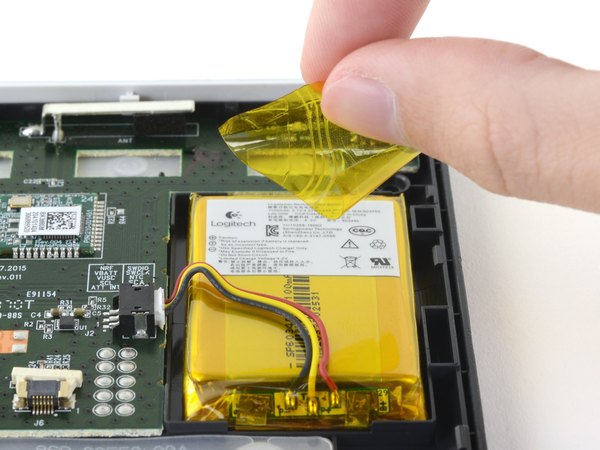

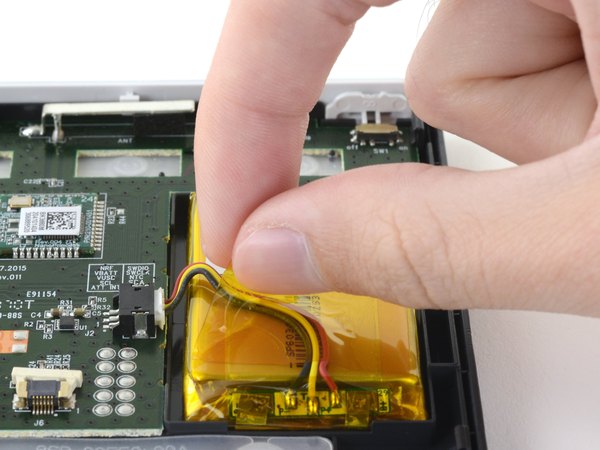

چسب زرد رنگی که روی کابل‌های باتری قرار گرفته رو به آرومی جدا کن.

این چسب رو دور ننداز! موقع بستن کیبورد باید اون رو دقیقا همون‌جا روی کابل‌های باتری برگردونی.

مراقب باش به باتری ضربه نزنی یا سوراخش نکنی. باتری آسیب‌دیده می‌تونه مواد خطرناکی نشت بده یا باعث حرارت شدید بشه.

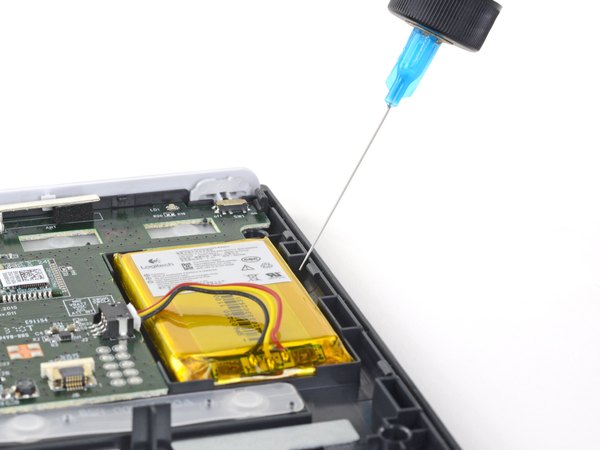

چند قطره الکل ایزوپروپیل (ترجیحا 90 درصد به بالا) رو بریز زیر لبه باتری، دقیقا تو سمتی که روبروی کانکتور باتریه. حدود یک دقیقه صبر کن تا الکل بره زیر باتری و چسبش رو نرم کنه.

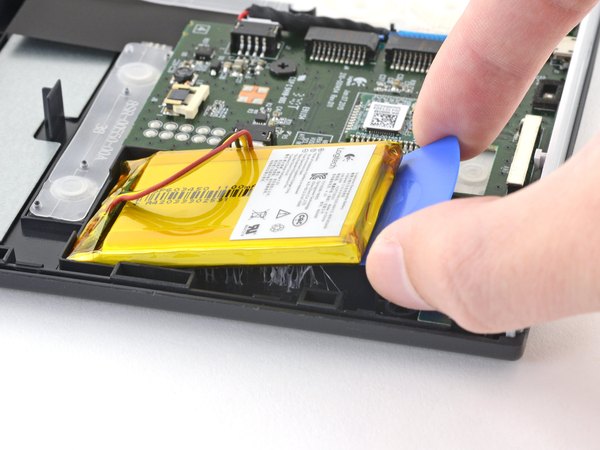

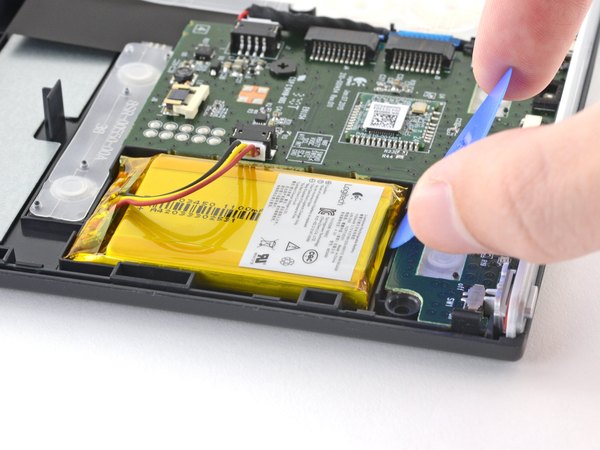

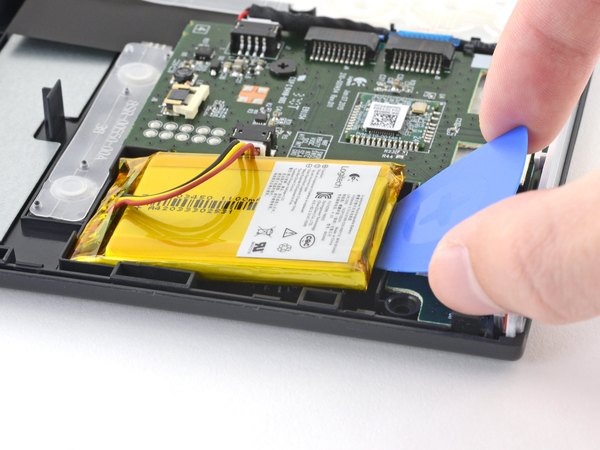

حالا خیلی آروم نوک یه پیک بازکننده رو ببر زیر لبه بالایی باتری.

دقت کن که پیک حتما بره زیر باتری و اشتباهی به دیواره‌های کناری باتری فشار نیاری.

اگه دیدی پیک به راحتی زیر باتری نمی‌ره، یه مقدار دیگه الکل بریز و دوباره امتحان کن.

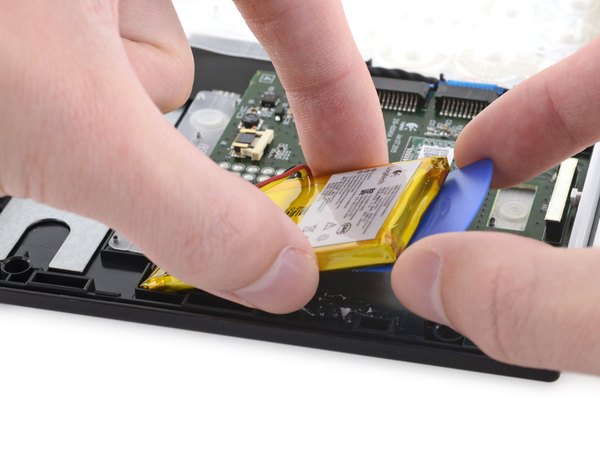

حدود نصف پیک رو ببر زیر باتری و همزمان خیلی ملایم به سمت بالا اهرمش کن.

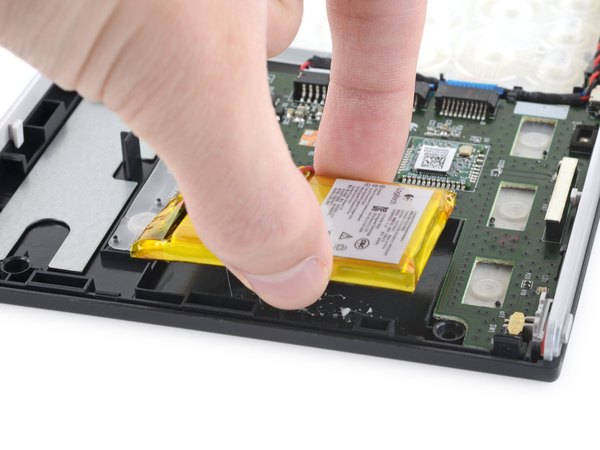

با انگشت‌هات باتری رو حدود یک سانتی‌متر از جاش بلند کن.

حواست باشه موقع بلند کردن باتری، به کابل‌هاش کشش وارد نشه چون ممکنه سوکت روی برد کنده بشه.

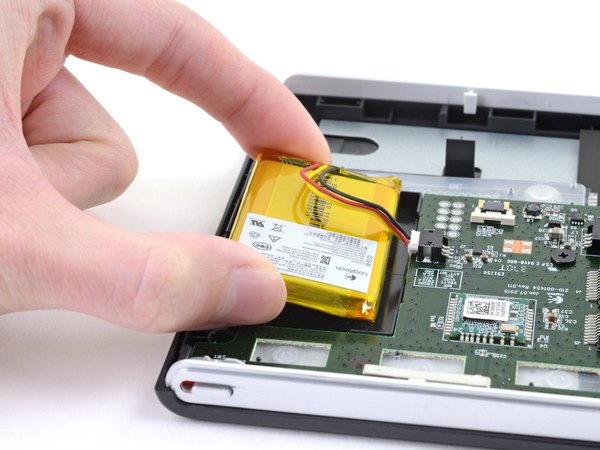

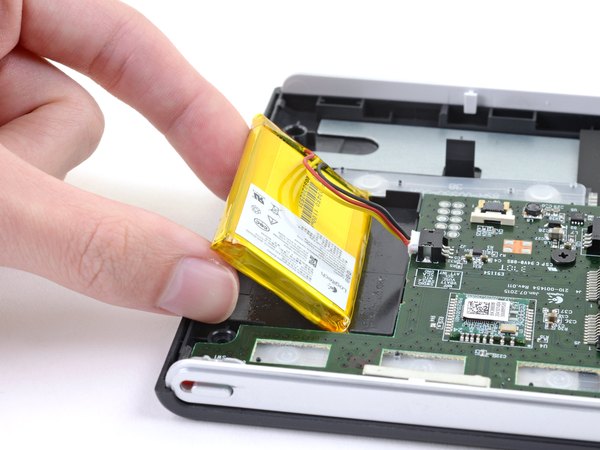

باتری رو حدود 45 درجه بچرخان طوری که اون لبه‌ای که به کانکتور نزدیک‌تره، هنوز تو محفظه‌اش (حدود یک سانتی‌متری سوکت) بمونه. دو تا انگشتت رو ببر زیر باتری تا تکیه‌گاهش بشن و به کابل‌ها فشار نیاد.

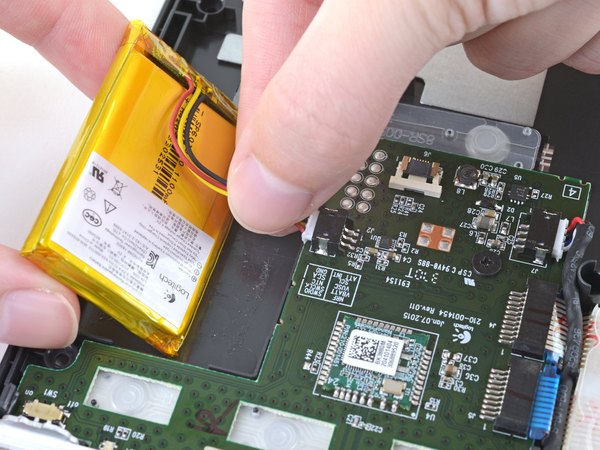

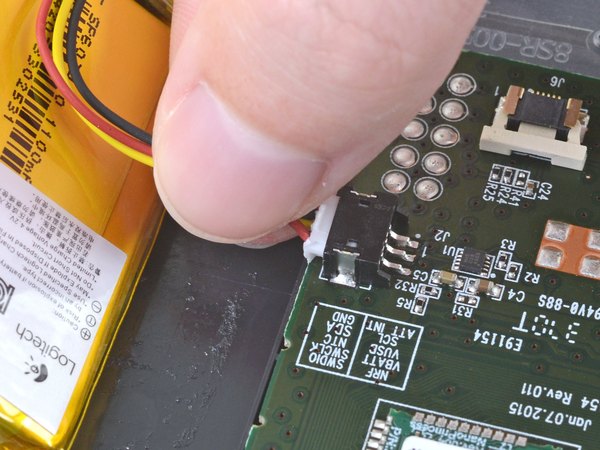

در حالی که زیر باتری رو محکم نگه داشتی، هر سه تا کابل رو از نزدیک‌ترین نقطه به کانکتور بگیر و بکش تا باتری جدا بشه.

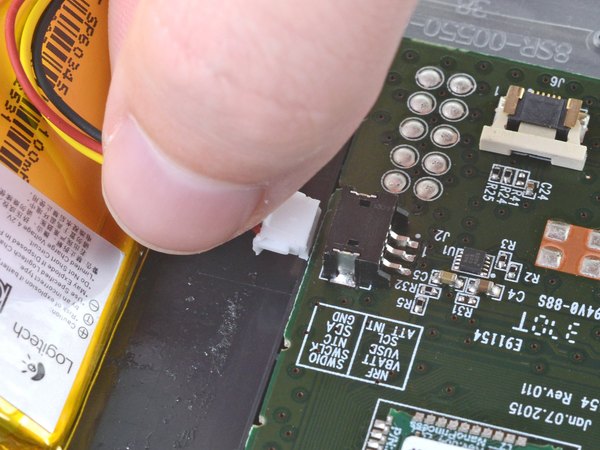

اگه دیدی کانکتور سفت چسبیده، اون رو خیلی آروم به چپ و راست تکون بده و اصطلاحا "راه ببر" تا راحت از سوکت دربیاد.

موقع نصب باتری جدید حواست به جهت کانکتور باشه. کابل مشکی باید سمتی باشه که به اون ده تا نقطه لحیم‌کاری روی مادربرد نزدیک‌تره.

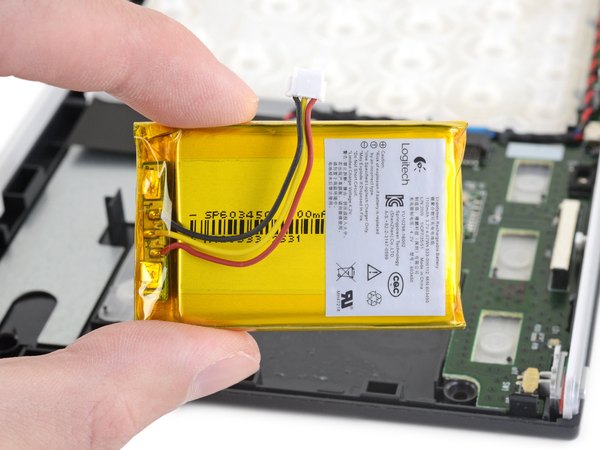

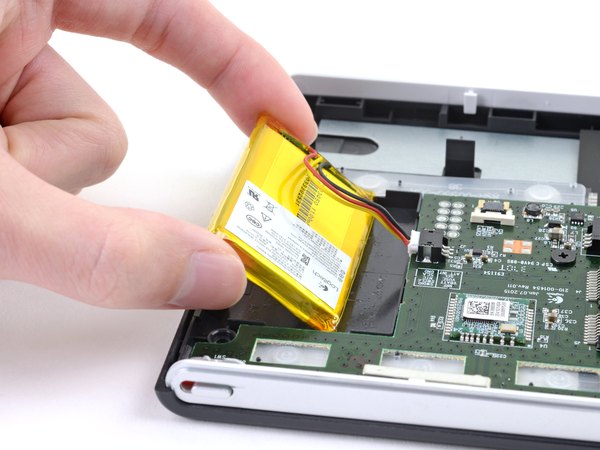

باتری قدیمی رو کلا از کیبورد خارج کن. اگه هنوز یه مقدار الکل ته محفظه مونده، با یه پارچه بدون پرز پاکش کن یا بذار تو هوای آزاد خشک بشه تا بتونی باتری جدید رو بذاری.

باتری بادکرده یا قدیمی رو بعد از درآوردن به هیچ وجه دوباره استفاده نکن چون به شدت خطرناکه. حتما اون رو با یه باتری نو جایگزین کن.

اگه برای چسبوندن باتری جدید از چسب دوطرفه آماده استفاده می‌کنی، حتما با دقت و ظرافت اون رو زیر باتری بچسبون تا کامل محکم بشه.

ایول، موفق شدی باتری قدیمی کیبوردت رو دربیاری! حالا کافیه باتری جدیدت رو بررسی کنی تا مطمئن بشی دقیقا شبیه قبلیه، بعد با دقت سر جاش قرارش بده و مراحلی که رفتیم رو برعکس طی کن. یادت نره چسب‌ها رو هم دقیقا همون‌طوری که بود برگردونی تا قطعات محکم بمونن.
