تعویض سوییچ کیبورد مکانیکال لاجیتک MX

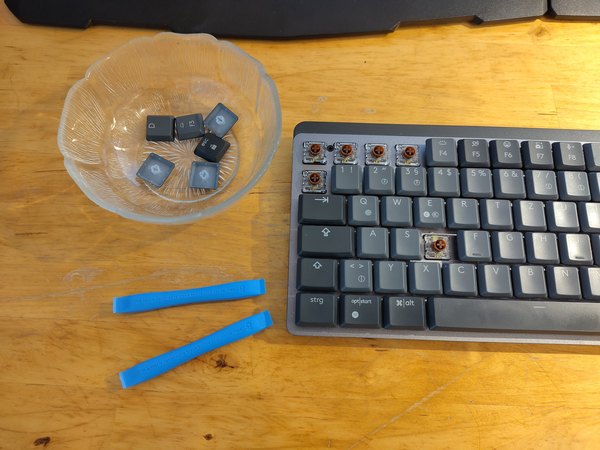

اول از همه باید تمام کلیدهای پلاستیکی روی کیبورد رو جدا کنی. برای این کار می‌تونی از گیره مخصوص درآوردن کلید استفاده کنی، یا اگه نداری، با یه ابزار بازکننده پلاستیکی یا حتی با دست خیلی آروم اون‌ها رو به سمت بالا بکشی تا دربیان.

قبل از اینکه همه کلیدها رو دربیاری، حتما یه عکس واضح از کیبوردت بگیر. این عکس موقع بستن دستگاه خیلی به دردت می‌خوره تا جای دقیق هر حرف و علامت رو فراموش نکنی.

معمولا زیر کلیدها پر از گرد و خاک و پرزه. حالا که کلیدها رو برداشتی، بهترین فرصته که با یه برس نرم یا مسواک تمیز، سطح کیبورد رو حسابی تمیز کنی.

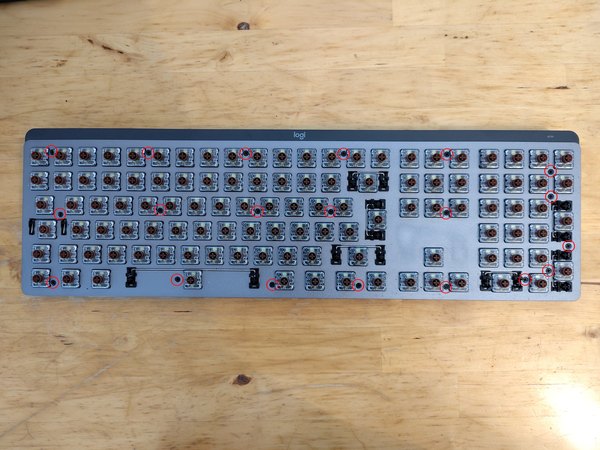

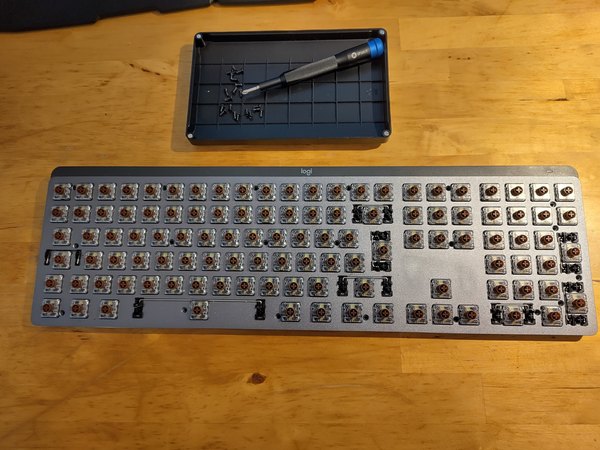

روی صفحه فلزی کیبورد، 20 تا پیچ مشکی‌رنگ وجود داره که قاب رو نگه داشتن. با یه پیچ‌گوشتی چهارسو سایز 0 (Philips 0) همه این پیچ‌ها رو با دقت باز کن. تعداد این پیچ‌ها زیاده و خیلی هم ریزن، پس حتما اون‌ها رو تو یه ظرف کوچیک یا روی پد مغناطیسی بذار تا موقع کار گم نشن.

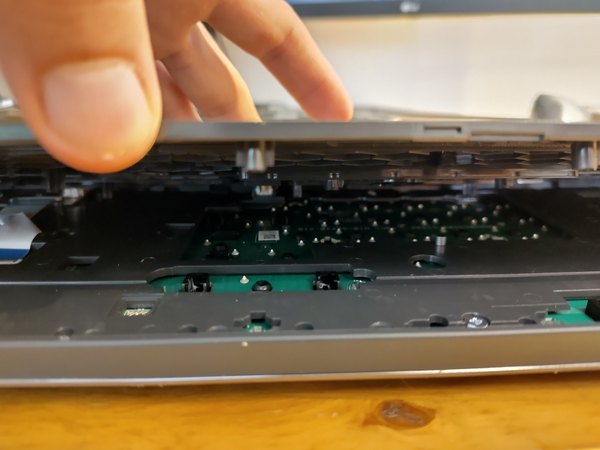

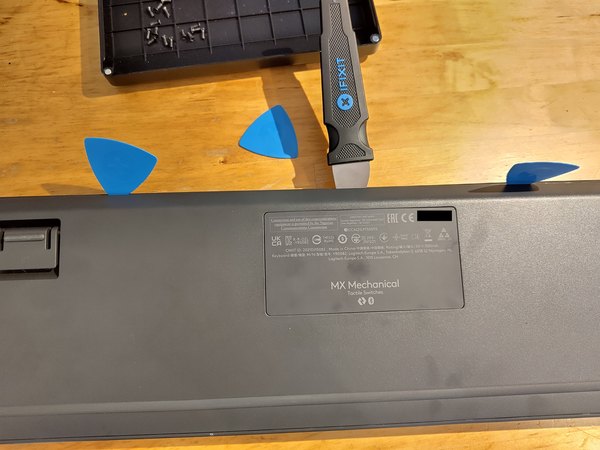

قاب پشتی کیبورد علاوه بر پیچ‌هایی که باز کردی، با یه سری خار پلاستیکی کوچیک هم به بدنه اصلی چفت شده که باید آزاد بشن. کیبورد رو به سمت صورتش (روی صفحه فلزی) برگردون تا پشت دستگاه رو به بالا باشه. بین قاب پشتی و بدنه اصلی یه شیار خیلی باریک هست. یه پیک پلاستیکی نازک رو از قسمت بالای کیبورد وارد این شیار کن.

با استفاده از یه ابزار محکم‌تر مثل یه اسپاجر فلزی، دورتادور کیبورد رو بگرد و خارهای پلاستیکی رو یکی‌یکی آزاد کن. سعی کن فشار ملایمی بیاری که لبه‌های قاب زخمی نشن.

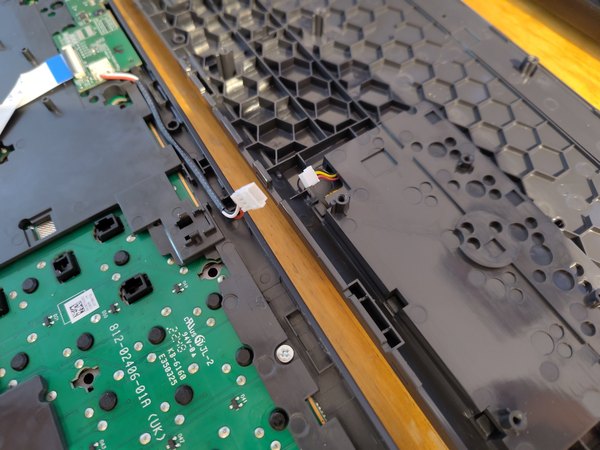

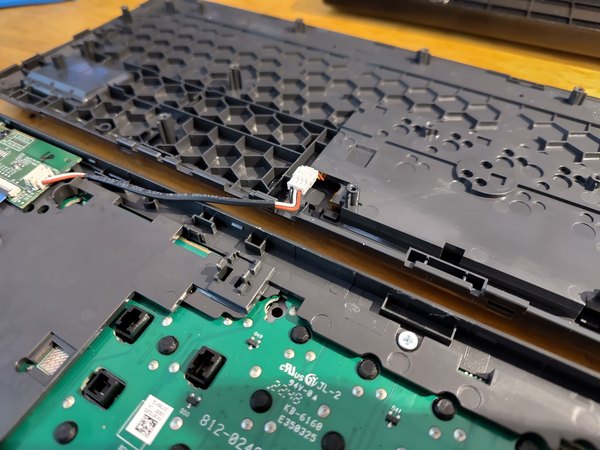

حواست باشه که قاب رو یهو نکشی! یه کابل از باتری به قسمت جلویی کیبورد کشیده شده. سوکت این کابل روی قاب پلاستیکی بالای برد چفت شده. با یه پنس یا اسپاجر، اول این سوکت رو با احتیاط آزاد کن تا کابل پاره نشه.

حالا که به داخل کیبورد دسترسی پیدا کردی، اول از همه سوکت باتری رو از روی برد کنترلر جدا کن تا برق دستگاه کاملا قطع بشه و خیالت از بابت اتصالی راحت باشه. یه کابل فلت هم به کنترلر وصله. ضامن کانکتور اون رو آزاد کن و کابل رو خیلی نرم بیرون بکش.

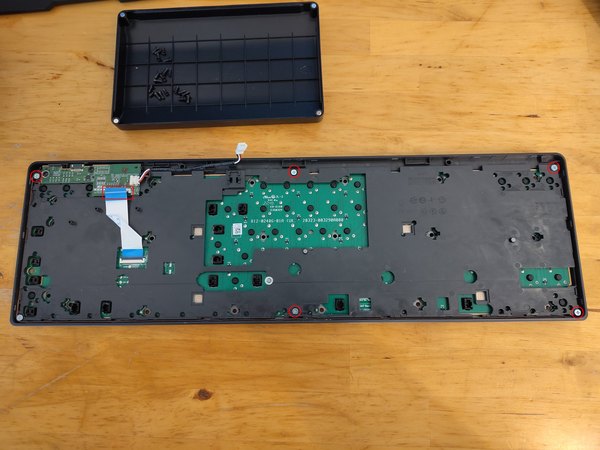

فریم پلاستیکی که روی برد اصلی قرار گرفته، با چند تا پیچ محکم شده. 6 تا پیچ نقره‌ای‌رنگ رو پیدا کن و با یه پیچ‌گوشتی چهارسو سایز 2 اون‌ها رو باز کن.

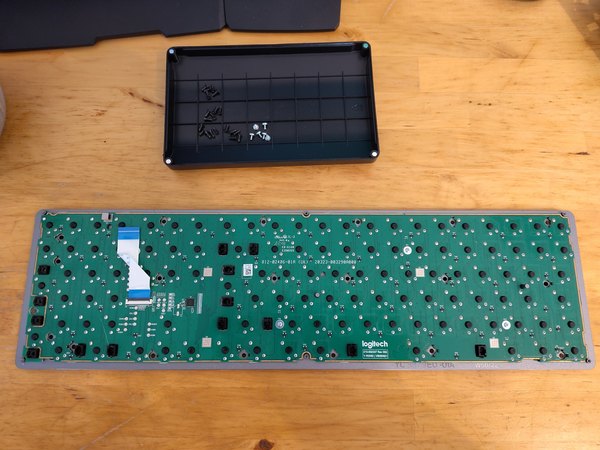

حالا می‌تونی اون فریم پلاستیکی مشکی که روی برد رو پوشونده، به‌راحتی برداری و کنار بذاری تا به خود برد دسترسی کامل داشته باشی.

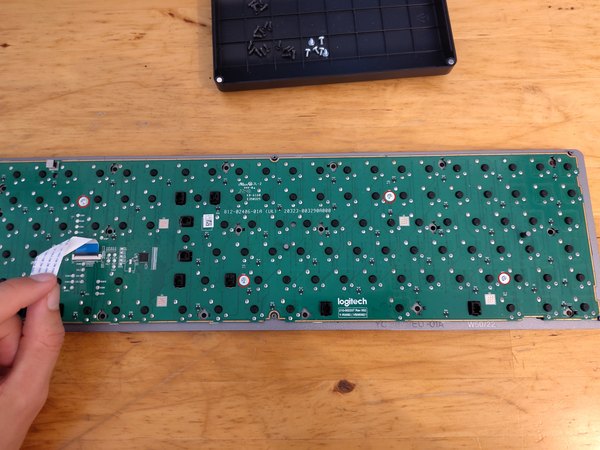

برد اصلی با 4 تا پیچ نقره‌ای واشردار به شاسی فلزی کیبورد وصل شده. حواست باشه که یکی از این پیچ‌ها دقیقا زیر اون کابل فلتی که جدا کردی پنهان شده. تو این مرحله نیازی به باز کردن کامل خود برد نداریم، چون هدف ما فقط تعویض یه سوییچ لحیم‌شده روی همین برده.

جهت اطلاع، سوییچ‌هایی که تو این مدل کیبورد لاجیتک استفاده شدن، از نوع Kailh Choc V2 Low Profile هستن که باید نمونه مشابهش رو از قبل تهیه کرده باشی.

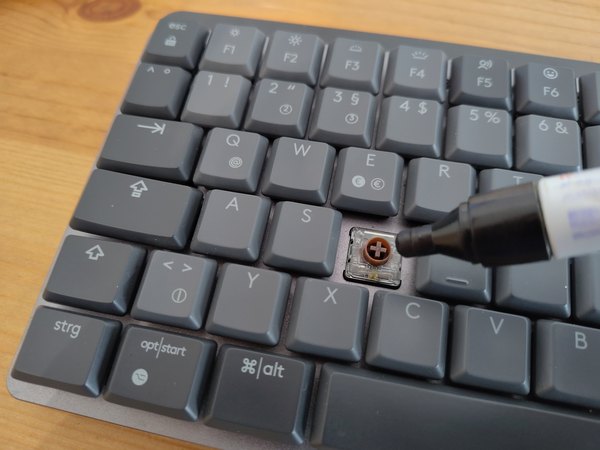

وقتی برد رو برمی‌گردونی، همه پایه‌ها شبیه هم به نظر می‌رسن و ممکنه سوییچ خراب رو گم کنی. برای جلوگیری از این اشتباه، همون اول روی سوییچ خراب (مثلا تو این آموزش کلید D) با یه ماژیک علامت بزن.

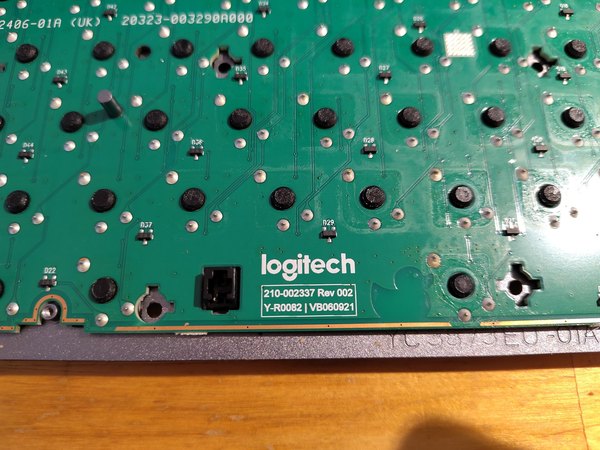

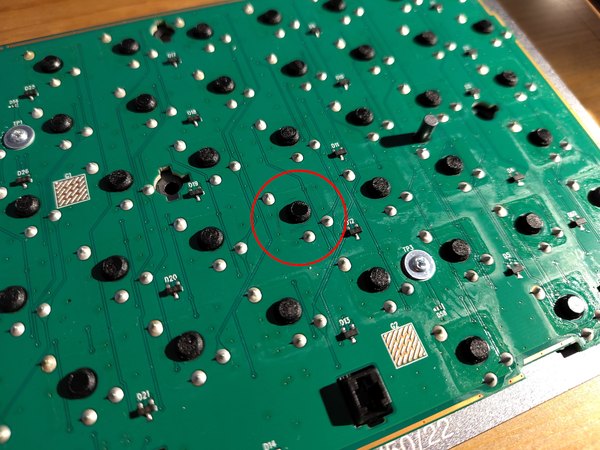

حالا پشت همون سوییچ رو روی برد پیدا کن و اونجا رو هم علامت‌گذاری کن. هر سوییچ با سه تا نقطه لحیم به برد وصل شده. اون پین پلاستیکی مشکی فقط برای تثبیت قطعه روی برده و هیچ اتصال برقی نداره، پس نیازی نیست نگرانش باشی.

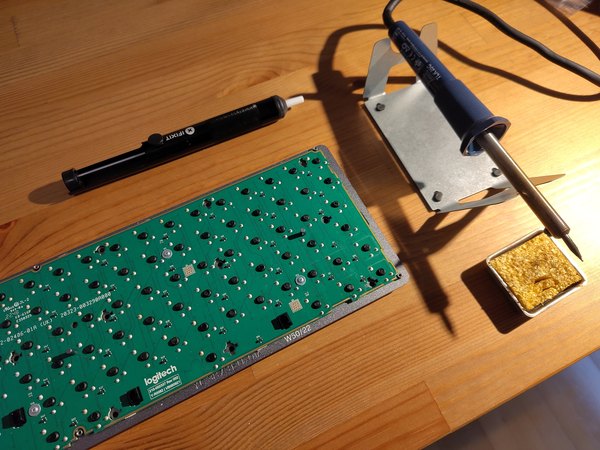

حالا نوبت به استفاده از هویه می‌رسه. باید اون سه تا پایه لحیم‌شده سوییچ خرابی که علامت زدی رو آزاد کنی. نوک هویه داغ رو روی یکی از پایه‌ها قرار بده تا قلع قدیمی کاملا ذوب و مایع بشه.

برای اینکه قلع قدیمی راحت‌تر کشیده بشه، یه مقدار خیلی کم قلع تازه به پایه اضافه کن. این کار باعث می‌شه آلیاژ کهنه نرم‌تر بشه.

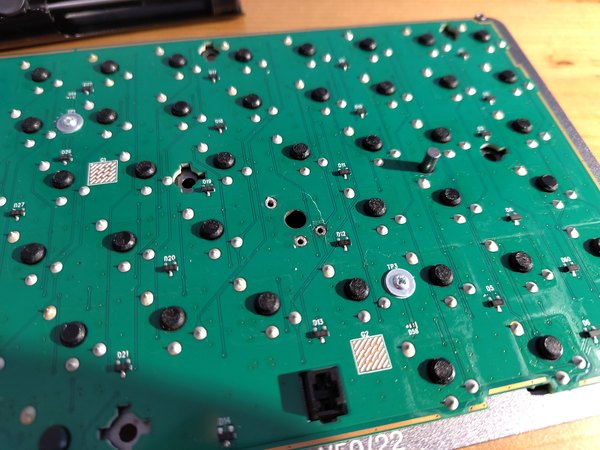

تا وقتی که قلع کاملا مایع است، نوک پمپ قلع‌کش رو نزدیک پایه ببر و دکمه‌اش رو بزن تا تمام قلع ذوب‌شده رو به داخل بکشه. این کار رو برای هر سه پایه انجام بده.

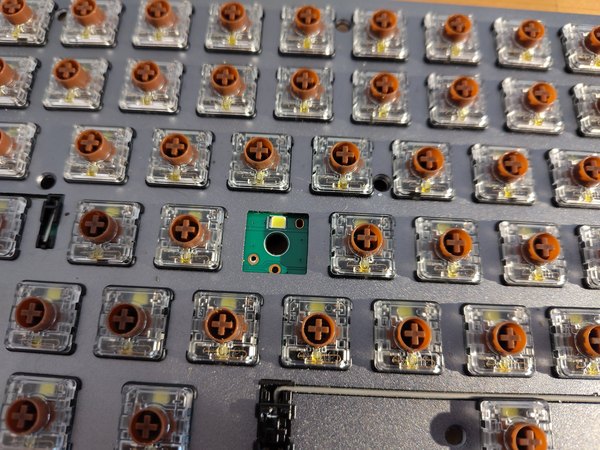

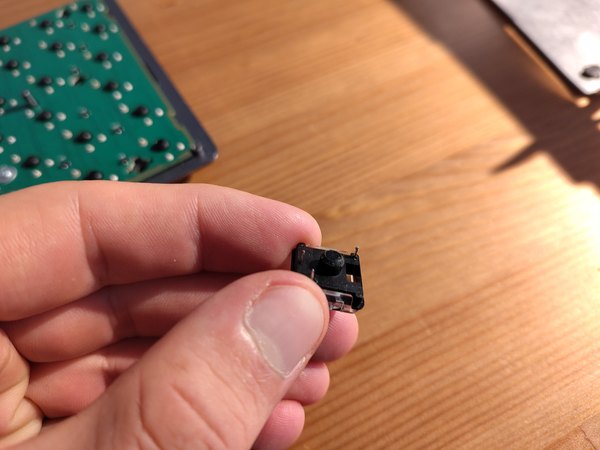

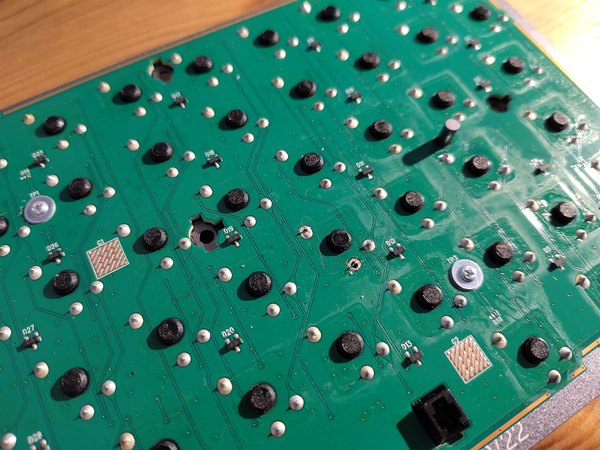

وقتی هر سه پایه کاملا از قلع تمیز شدن و آزاد بودن پایه‌ها رو حس کردی، کیبورد رو برگردون و سوییچ خراب رو از روی صفحه به سمت بیرون هل بده تا خارج بشه.

سوییچ جدید رو بردار و پایه‌هاش رو دقیقا روی سوراخ‌های برد تنظیم کن. پایه‌ها طوری طراحی شدن که فقط تو یه جهت خاص روی برد می‌شینن، پس اگر دیدی جا نمی‌ره جهت سوییچ رو عوض کن.

وقتی سوییچ کاملا روی سطح کیبورد نشست، برد رو برگردون و با هویه و سیم لحیم، اون سه تا پایه فلزی رو به دقت روی برد لحیم کن. حواست باشه که اتصالی بین پایه‌ها ایجاد نشه.

کار لحیم‌کاری و تعویض سوییچ به همین راحتی تموم شد! حالا می‌تونی دستگاه رو با انجام دادن همین مراحل از آخر به اول، دوباره جمع کنی. فقط یادت باشه قبل از اینکه تمام کلیدها رو جا بزنی و پیچ‌ها رو ببندی، کابل باتری رو وصل کن و یه تست از کلیدی که عوض کردی بگیر تا مطمئن بشی همه‌چیز بی‌نقصه. امیدوارم از این آموزش آیسی‌مدار لذت برده باشی و کیبوردت سال‌ها برات بی‌دردسر کار کنه؛ موفق باشی!
