تعویض باتری هدلایت Petzl مدل Accu 2

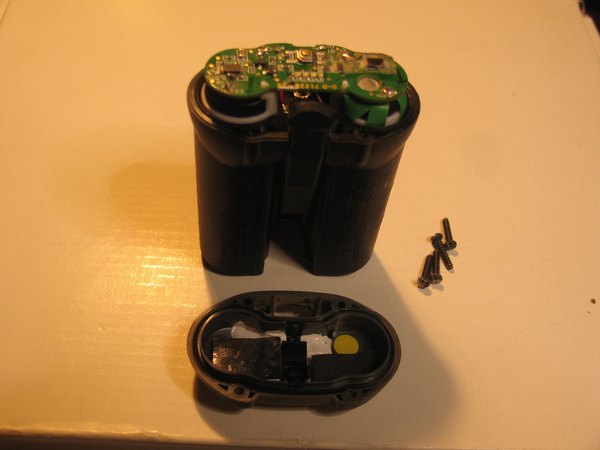

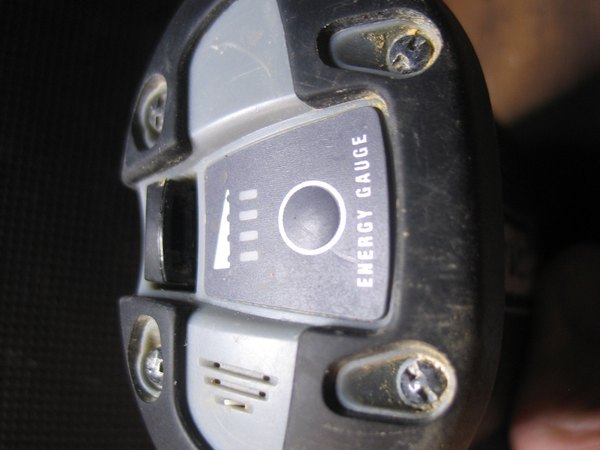

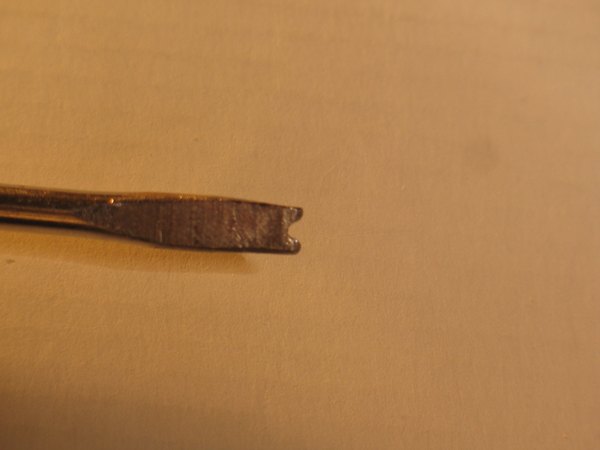

قاب بالایی با چهار تا پیچ دو سوی خاص بسته شده که وسطشون یه برآمدگی داره. برای باز کردن این پیچ‌ها، یه پیچ‌گوشتی دو سوی قدیمی بردار و با سوهان یا فرز، وسط تیغه‌اش یه شیار ایجاد کن (مثل عکس دوم) تا دقیقا روی این پیچ‌های خاص بشینه. حالا درپوش رو خیلی آروم باز کن. حواست باشه به واشر آب‌بندی دور قاب هیچ آسیبی نرسه تا خاصیت ضدآب بودن دستگاه از بین نره.

اگه دیدی قاب سفت چسبیده، می‌تونی یه کم با سشوار گرمش کنی تا چسب پدهای فومی که بین برد اصلی و درپوش هستن نرم بشه و راحت‌تر باز بشن.

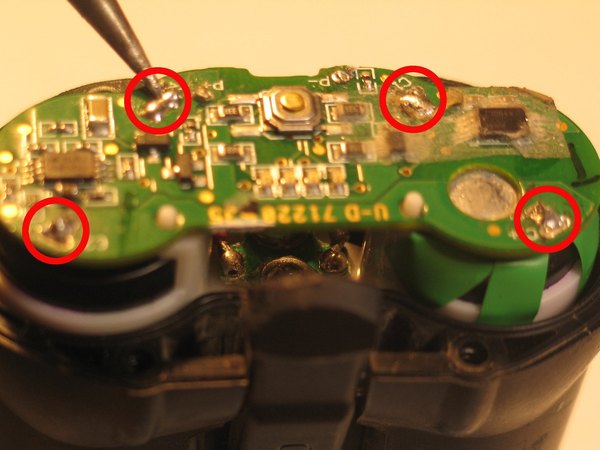

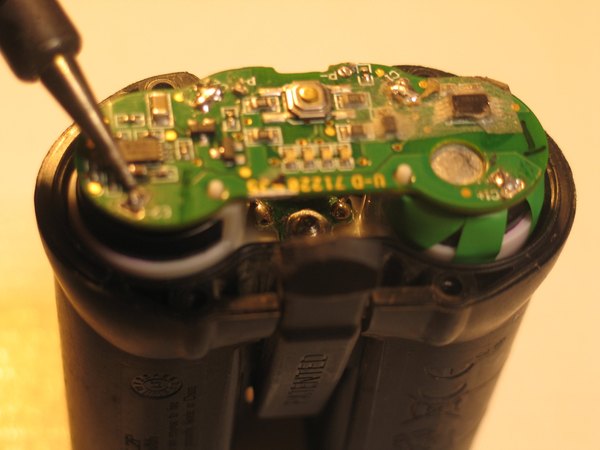

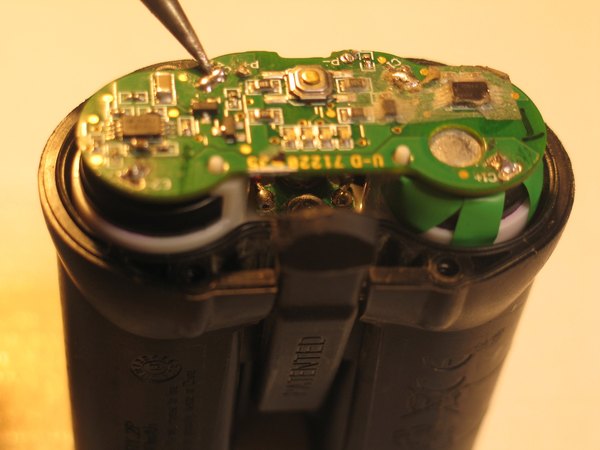

حالا باید چهار تا اتصال سیم‌های باتری رو که روی برد با علامت‌های C1+، C1-، C2+ و C2- مشخص شدن، با هویه جدا کنی. دقت کن که این پایه‌ها با مقدار زیادی قلع لحیم شدن، پس باید حسابی حوصله به خرج بدی و قلع‌کش رو آماده کنی. خیلی مراقب باش که برد رو بیش از حد داغ نکنی، چون ممکنه قطعات ریز اطرافش آسیب ببینن یا از جاشون کنده بشن.

سیم‌های P+ و P- نیازی به جدا شدن ندارن، ولی اگه موقع کار دست‌وپات رو می‌گیرن می‌تونی اونا رو هم از روی برد آزاد کنی.

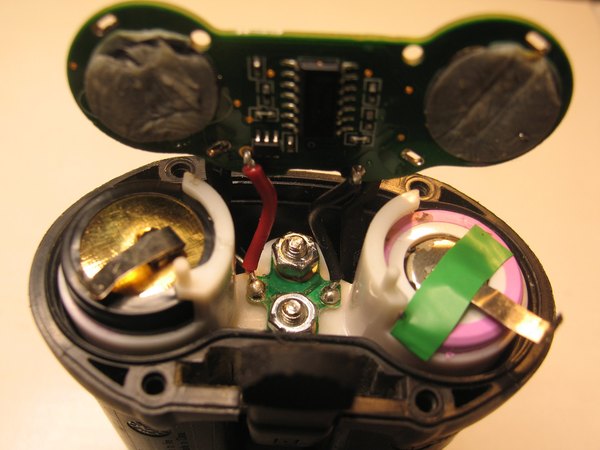

برد اصلی رو از سمت مخالف سیم‌ها خیلی آروم بلند کن تا به دو تا پیچ و مهره 6 میلی‌متری که سیم‌ها رو نگه داشتن دسترسی پیدا کنی.

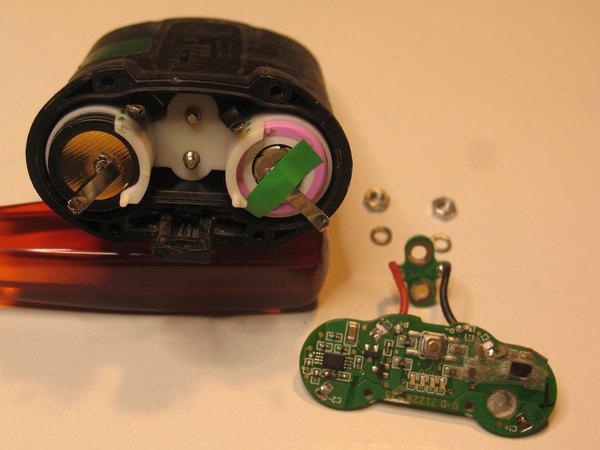

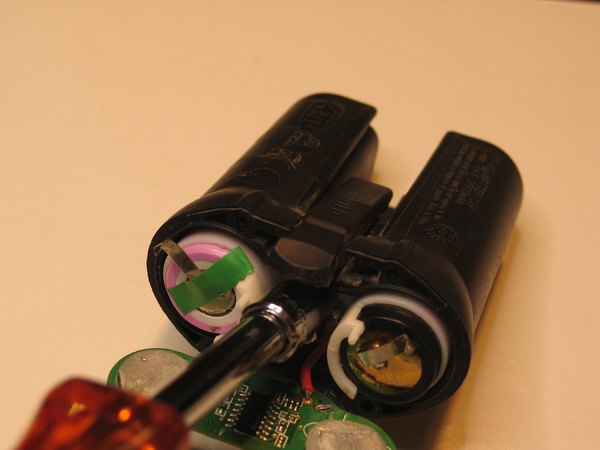

با یه بکس شش‌گوش این دو تا مهره رو باز کن. حتما حواست باشه که واشرهای فنری کوچیک زیرشون رو گم نکنی و یه جای امن نگهشون داری.

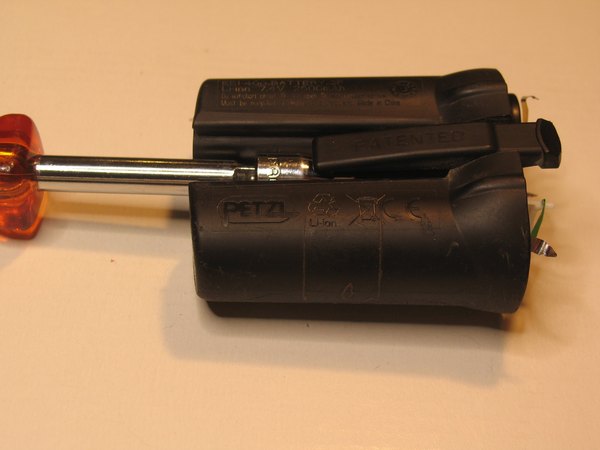

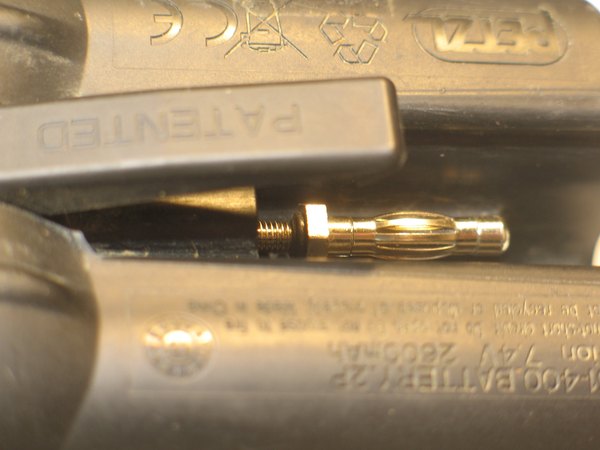

بدنه داخلی باتری با دو تا سیمی که به لامپ وصل می‌شن توی محفظه محکم شده. باید این سیم‌ها رو باز کنی. بکس رو طوری تنظیم کن که به اندازه کافی بلند باشه تا راحت به پیچ‌ها برسه. نیازی نیست پیچ‌ها رو کامل باز کنی؛ برای شروع فقط 4 تا 5 میلی‌متر بازشون کن (توی عکس دوم کاملا مشخصه). حالا کف محفظه رو با سشوار حدود 3 تا 5 دقیقه گرم کن تا چسبی که زیر باتری‌هاست حسابی نرم بشه.

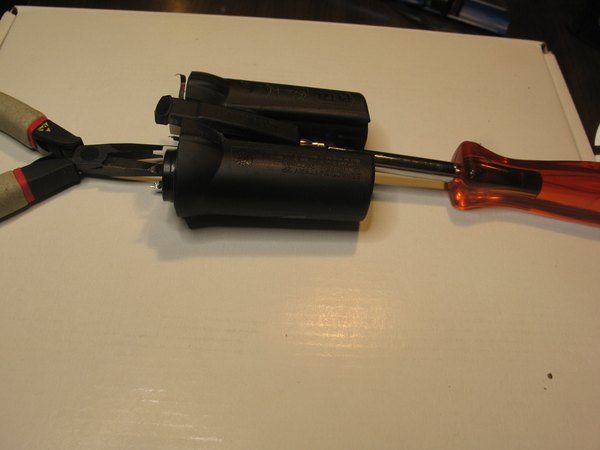

وقتی چسب نرم شد، می‌تونی سیم‌ها رو به سمت داخل هل بدی و همزمان پیچ‌هایی که کمی باز کرده بودی رو بکشی تا بدنه اصلی راحت بیرون بیاد.

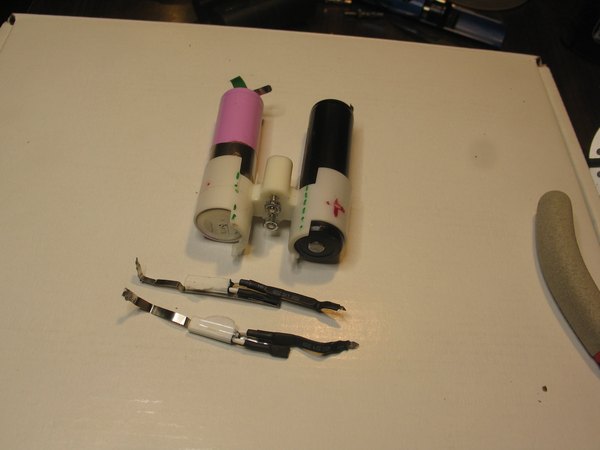

نوارهای فلزی اتصال باتری‌ها رو با دقت جدا کن. برای باز کردن نقطه‌جوش‌های روی باتری احتمالا باید کمی زور بزنی. سعی کن این نوارها خیلی کج‌وکوله نشن تا موقع بستن دوباره کار راحت‌تری داشته باشی.

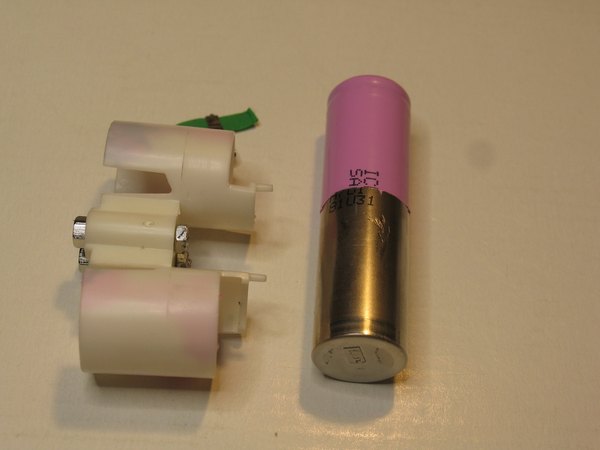

قبل از اینکه باتری‌ها رو کامل در بیاری، مسیر سیم‌کشی و قطب‌های مثبت و منفی باتری‌ها رو روی بدنه علامت بزن تا بدونی هر کدوم کدوم طرفی قرار می‌گیرن.

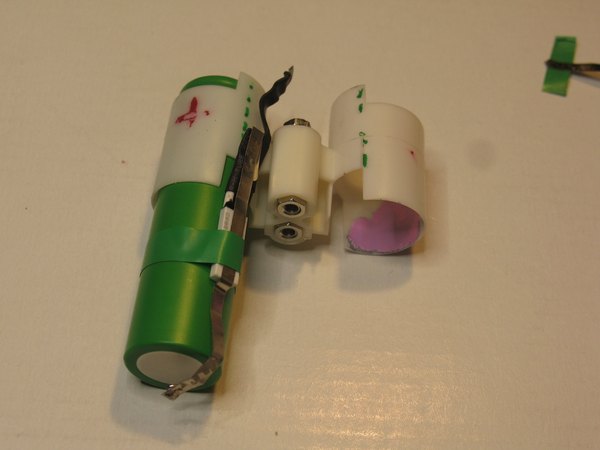

وسط نوارها یه قطعه سفید رنگ کوچیک می‌بینی؛ این یه سنسور حرارتیه که اگه دمای باتری‌ها از 75 درجه سانتی‌گراد بالاتر بره، مدار رو قطع می‌کنه تا خطری پیش نیاد.

برای بستن دستگاه، سیم‌ها رو روی باتری‌های جدید لحیم یا نقطه‌جوش کن (حواست به قطب‌ها باشه). حتما از خمیر سیلیکون استفاده کن تا انتقال حرارت به درستی انجام بشه.

برای جمع کردن دستگاه، کافیه همین مسیر رو برعکس بری. بهترین راه برای اتصال نوارهای فلزی به باتری‌های جدید، استفاده از دستگاه نقطه‌جوشه. اگه فقط هویه دم دستت داری، خیلی سریع کار رو انجام بده تا حرارت زیاد به سلول‌های لیتیومی آسیب نزنه و عمرشون کم نشه.

موقع جا زدن مجموعه باتری توی قاب، مطمئن شو که سیم‌ها و سنسور حرارتی درست سر جاشون نشستن و گیر نمی‌کنن. قبل از بستن درپوش هم چک کن که فوم‌های محافظ و واشر آب‌بندی کاملا تمیز و مرتب باشن. موقع سفت کردن پیچ‌ها هم زیاده‌روی نکن تا قاب ترک نخوره.
