تعمیر کابل پاره هدلایت لدلنسر مدل H8R

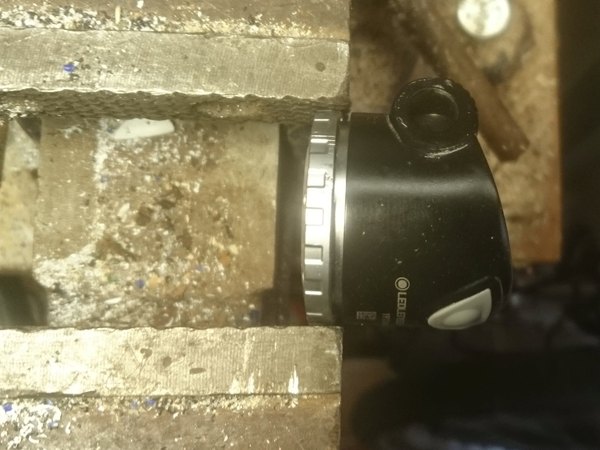

اولین قدم برای رسیدن به قطعات داخلی، باز کردن محفظه لامپ هست. حلقه نقره‌ای رنگی که برای تنظیم فوکوس استفاده می‌شه رو با دست بگیر، یه کم بچرخون و به سمت بیرون بکش تا قاب جلویی هدلایت به راحتی باز بشه.

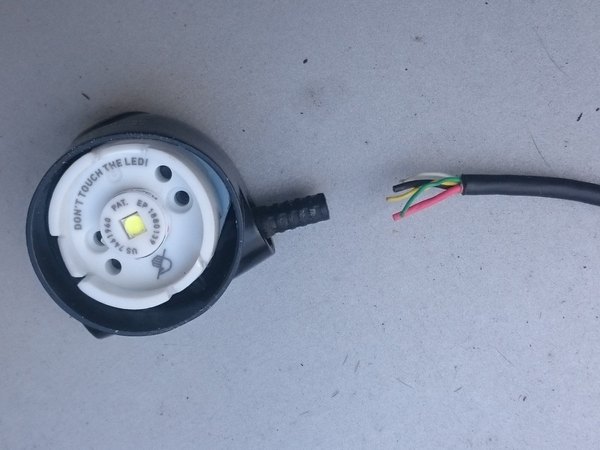

حالا زیر قاب دو تا پیچ کوچیک می‌بینی که باید اونا رو باز کنی. برای این کار به یه پیچ‌گوشتی تورکس T6 نیاز داری. پیچ‌ها رو با دقت باز کن و یه جای امن نگهشون دار. بعد از باز کردن پیچ‌ها، قطعه پلاستیکی سفید رنگ رو آروم از جاش خارج کن تا به برد و اتصالات لحیم‌شده برسی.

خیلی حواست باشه که دستت به خود چراغ ال‌ای‌دی نخوره. چربی یا کثیفی دست می‌تونه روی لنز لامپ تاثیر منفی بذاره و نورش رو کم کنه.

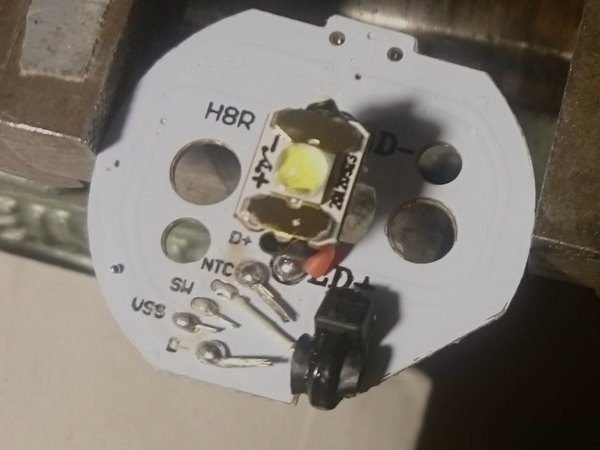

قبل از اینکه سیم‌های جدید رو لحیم کنیم، باید محل اتصال روی برد رو کاملا تمیز کنی. تیکه‌های باقی‌مونده از کابل پاره قبلی رو با هویه و یه کم حوصله از روی پایه‌ها جدا کن تا سطح کار یکدست بشه. اگه بست کمربندی یا نگهدارنده‌ای روی سیم‌ها وجود داره، اونا رو هم باز کن تا فضای کافی برای کار روی اتصالات داشته باشی.

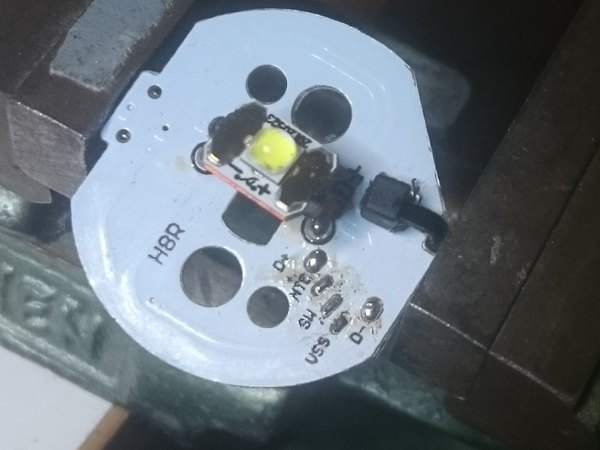

حالا می‌رسیم به قسمت مهم ماجرا، یعنی اینکه هر سیم رو باید به کدوم پایه لحیم کنی. اگه جای سیم‌ها رو اشتباه بزنی، ممکنه به برد آسیب جدی برسه. سیم قرمز رنگ رو باید به پایه D+ و سیم مشکی رو به پایه D- متصل کنی. این دو تا برای انتقال جریان اصلی هستن. سیم سبز رو برای پایه VSS در نظر بگیر و سیم زرد رو هم به پایه SW که مربوط به کلید دستگاه هست، لحیم کن.

در نهایت سیم سفید رنگ رو به پایه NTC وصل کن. این پایه مستقیما به سنسور دمای هدلایت وصله و جلوی داغ شدن بیش از حد دستگاه رو می‌گیره.

برای اینکه خیالت از بابت ایمنی راحت باشه و هیچ اتصالی پیش نیاد، همونطور که تو مقدمه گفتیم حتما باتری رو از محفظه‌اش خارج کن.

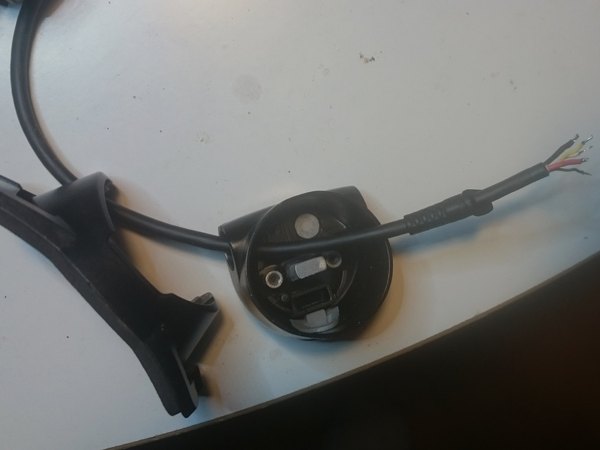

یه نکته خیلی مهم که خیلیا فراموشش می‌کنن اینه که نباید یهو بری سراغ لحیم کردن سیم‌ها! اول باید کابل رو از مسیر درستش رد کنی. پس قبل از دست گرفتن هویه، سیم رو از داخل هر دو قسمت قاب بدنه رد کن.

همچنین یادت نره کابل رو از داخل قطعه لاستیکی محافظ خم‌شدگی سیم هم رد کنی تا بعدا مجبور نشی تمام لحیم‌ها رو دوباره باز کنی.

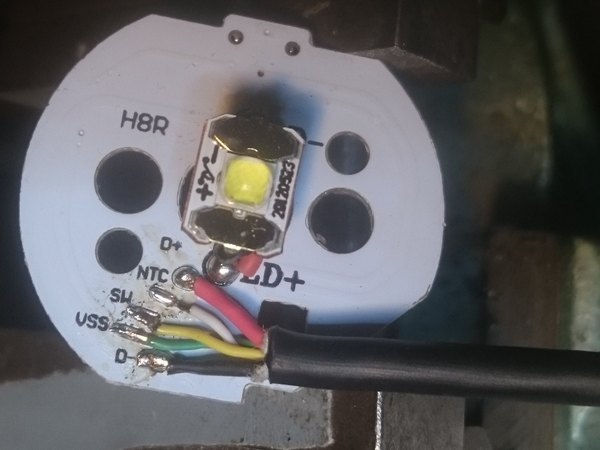

حالا وقتشه که اون 5 تا سیم رو با دقت و ظرافت به پایه‌هایی که تو مرحله چهارم گفتیم لحیم کنی. از یه هویه نوک‌تیز و سیم لحیم باکیفیت استفاده کن تا کارت تمیز دربیاد.

بعد از اینکه لحیم‌کاری تموم شد، کابل رو با یه بست کمربندی کوچیک سر جاش محکم کن تا اگه دوباره کشیده شد، سیم‌ها از روی برد کنده نشن.

تو این مرحله می‌تونی دستگاه رو یه تست کوچیک بکنی. فقط یادت باشه خیلی سریع روشنش کنی و زود خاموشش کنی، چون الان هیت‌سینک و قاب بازه و ال‌ای‌دی ممکنه خیلی زود داغ کنه. اگه دیدی همه‌چیز درست کار می‌کنه، می‌تونی قطعات هدلایت رو جمع کنی و قاب رو ببندی.

برای بستن کامل دستگاه، کافیه مراحلی که با هم رفتیم رو از آخر به اول انجام بدی. حواست باشه قطعات پلاستیکی و محافظ‌ها درست سر جای خودشون بشینن تا هدلایت مثل روز اول محکم و یکدست بشه.
