تعویض درایو نوری ایکس باکس ۳۶۰

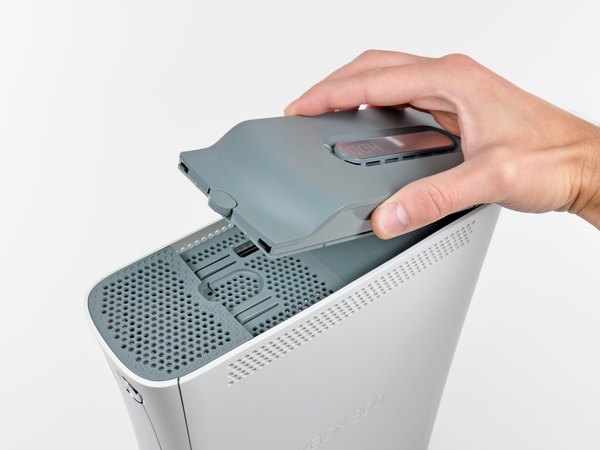

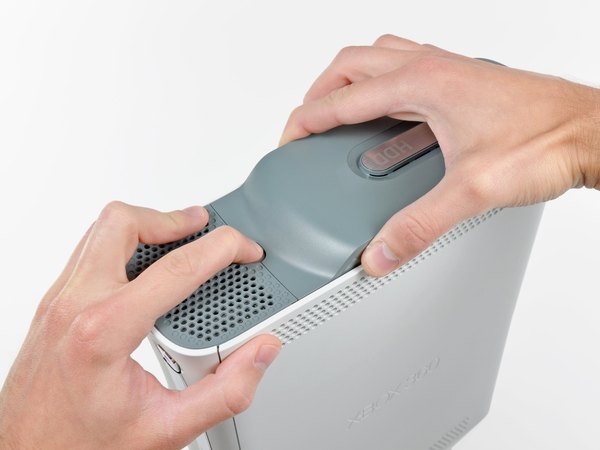

اول از همه باید هارد درایو رو دربیاریم. مجموعه هارد رو با دستت بگیر، دکمه آزادسازی رو فشار بده و همزمان لبه جلویی اون رو به سمت بالا بکش. حالا هارد درایو رو خیلی راحت از روی دریچه بالایی کنسول جدا کن و کنار بذار.

کنسول رو طوری روی میز بذار که به صورت عمودی وایسه و لبه پایینی اون رو به بالا باشه.

در تمام مراحلی که قراره قاب رو باز کنیم، می‌تونی به جای اسپاجر از ابزار مخصوص باز کردن Xbox 360 استفاده کنی که کار رو راحت‌تر می‌کنه.

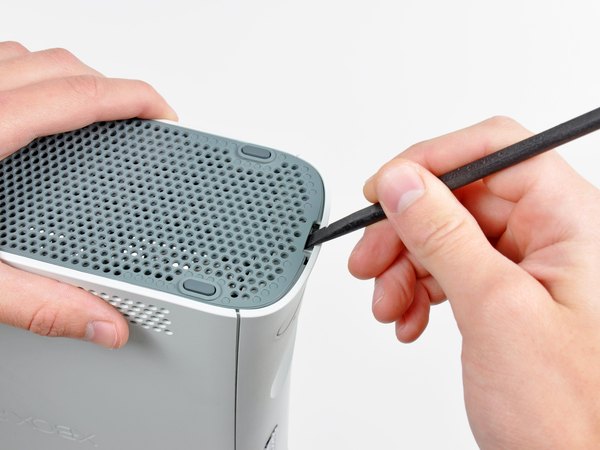

حالا سر تخت اسپاجر یا لبه ابزار بازکننده رو آروم وارد شکاف کوچیکی کن که تو لبه جلویی دریچه پایینی قرار داره. با یه حرکت اهرمی ملایم، لبه جلویی دریچه پایینی رو از پنل جلویی (فیس‌پلیت) جدا کن.

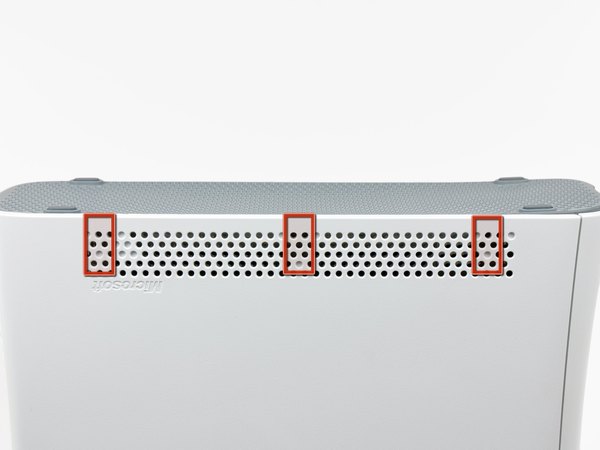

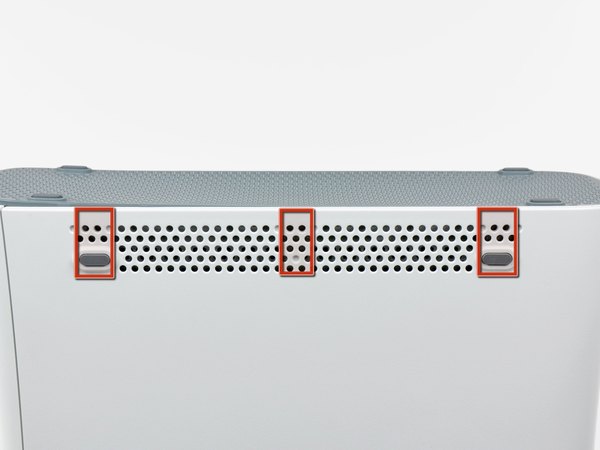

تو چند قدم بعدی قراره از نوک اسپاجر یا ابزار مخصوصت استفاده کنی تا خارهایی که در امتداد سمت چپ و راست دریچه پایینی هستن رو آزاد کنی. جای این خارها تو عکس‌ها با رنگ قرمز مشخص شده.

برای این کار باید ابزارت رو داخل سوراخ‌هایی که روی پلاستیک سفید قاب کناری تعبیه شده، فرو کنی.

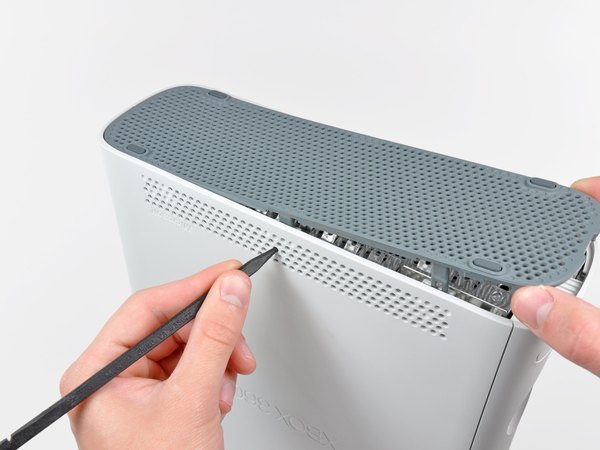

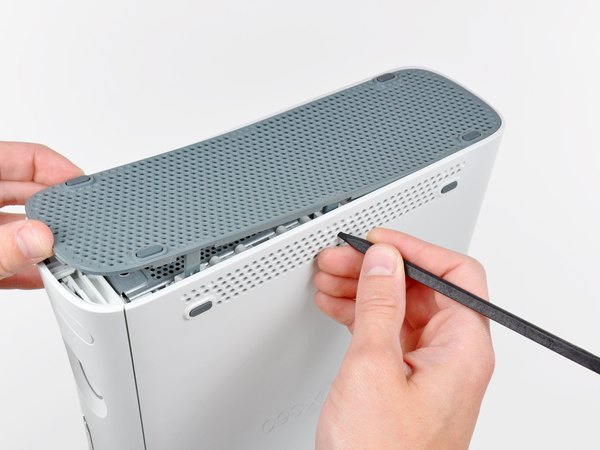

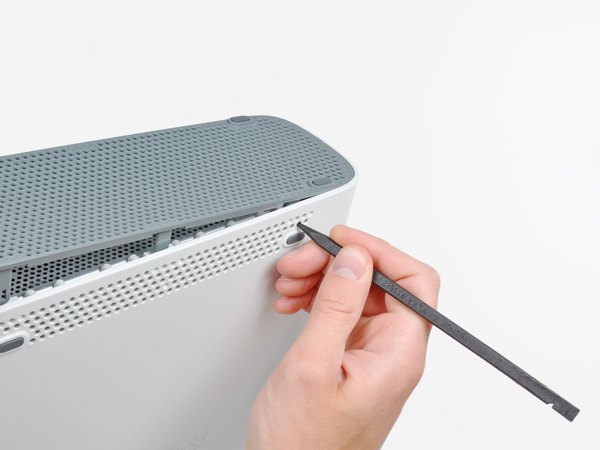

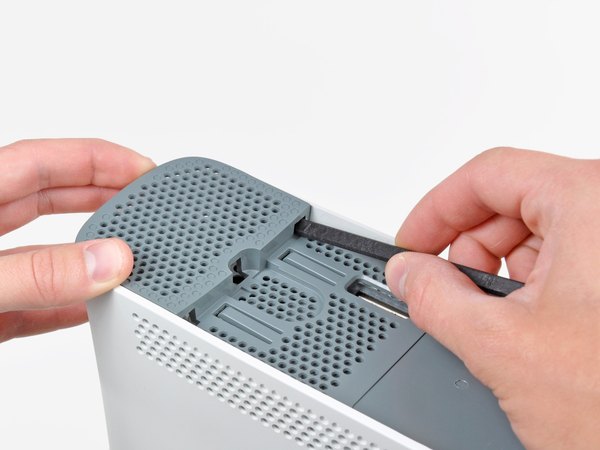

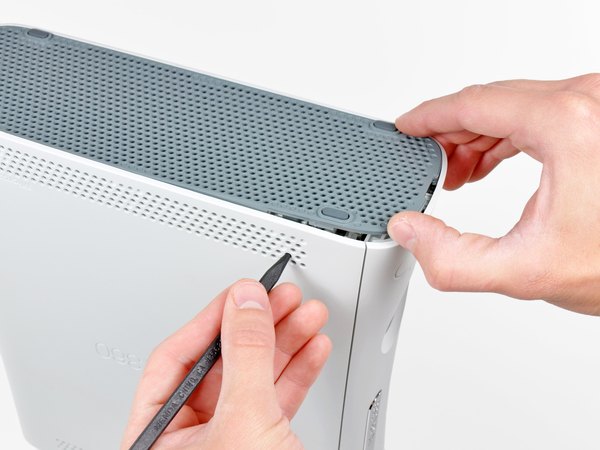

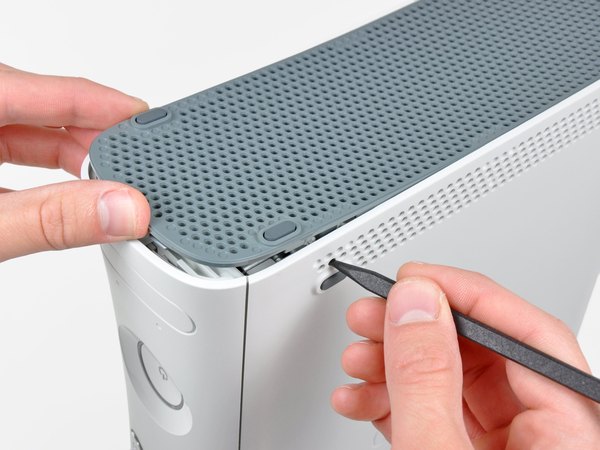

برای باز کردن این خارها، کارت رو از لبه جلویی دریچه پایینی شروع کن. لبه جلویی رو یه مقدار کم به سمت بالا بکش و همزمان با نوک اسپاجر، خارهایی که به جلوی دریچه نزدیک‌تر هستن رو به سمت داخل کنسول فشار بده تا آزاد بشن.

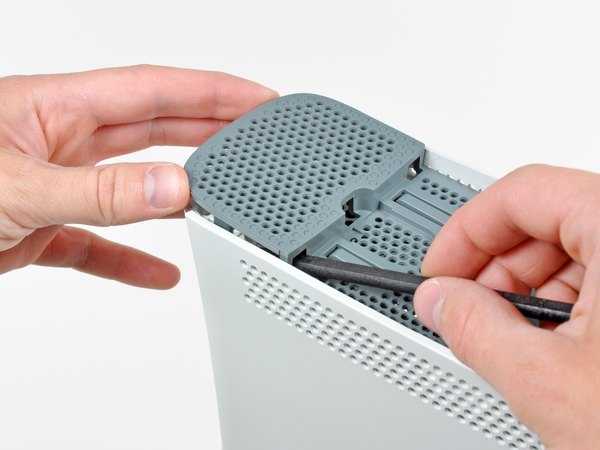

همین کار رو دقیقا برای دو تا خار وسطی دریچه پایینی هم تکرار کن و با اسپاجر اونا رو به داخل فشار بده.

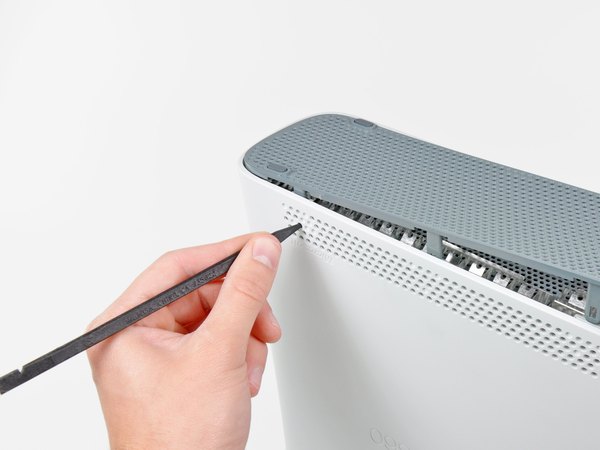

حالا با نوک اسپاجر برو سراغ خارهایی که به پشت ایکس باکس نزدیک‌ترن و اونا رو هم آزاد کن.

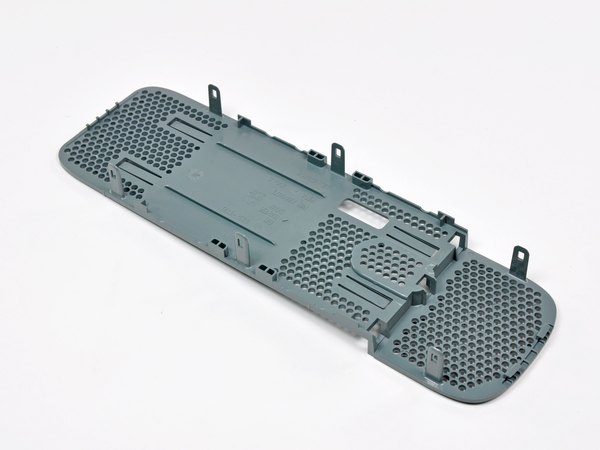

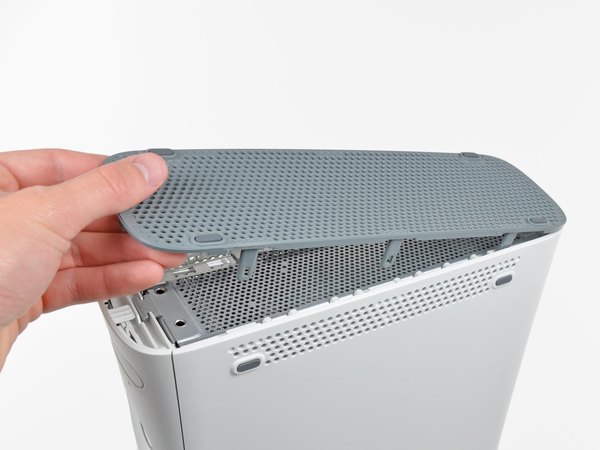

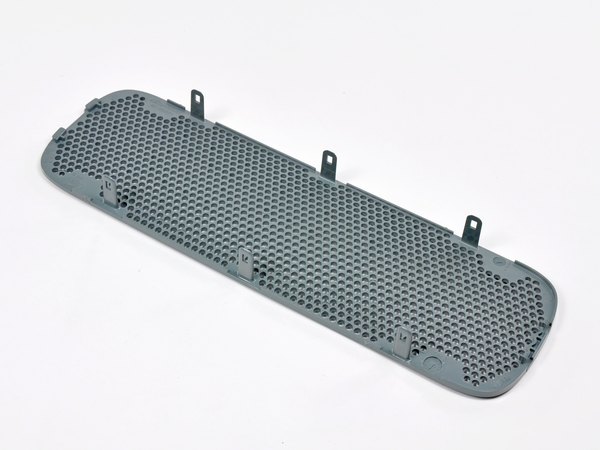

بعد از باز شدن همه خارها، دریچه پایینی رو کامل از روی بدنه Xbox 360 جدا کن.

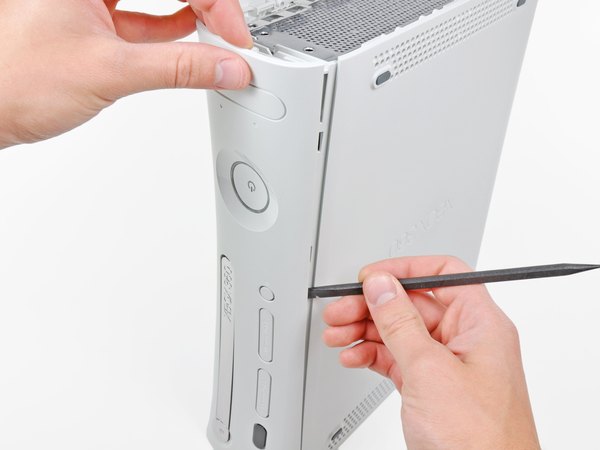

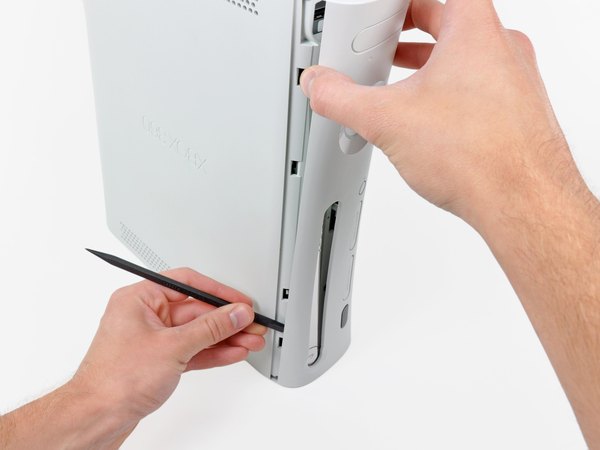

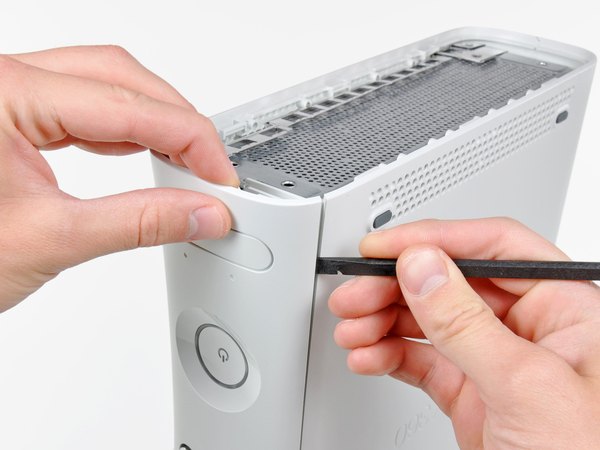

سر تخت یه اسپاجر رو بین پنل جلویی (فیس‌پلیت) و قاب بیرونی، دقیقا نزدیک دکمه پاور قرار بده. اسپاجر رو آروم در امتداد لبه پنل جلویی بکش تا خارهایی که اون رو به جلوی کنسول وصل کردن، یکی‌یکی باز بشن.

می‌تونی این کار رو با لبه ابزار مخصوص باز کردن Xbox 360 هم انجام بدی، اما حواست باشه که ممکنه روی قاب پلاستیکی خط بندازه.

یه راه دیگه هم اینه که خیلی بااحتیاط و با دست، پنل جلویی رو از روی کنسول بکشی و جدا کنی.

همین حرکاتی که تو مرحله قبل گفتیم رو برای سمت چپ پنل جلویی هم تکرار کن تا خارهای این قسمت هم کاملا آزاد بشن.

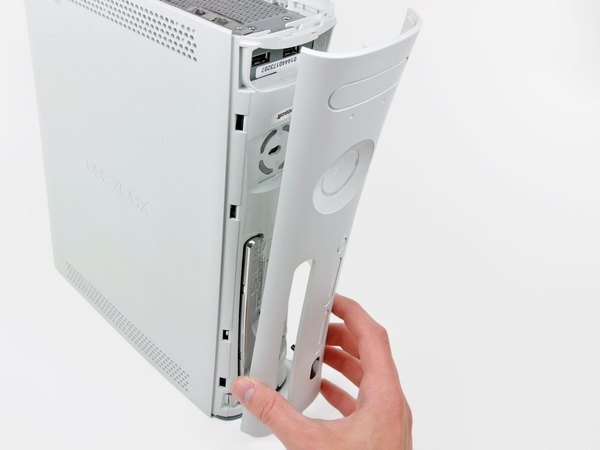

حالا که همه خارها باز شدن، پنل جلویی رو کامل از روی کنسول بردار.

کنسول رو دوباره به صورت عمودی قرار بده، اما این بار طوری که لبه بالایی دستگاه رو به بالا باشه.

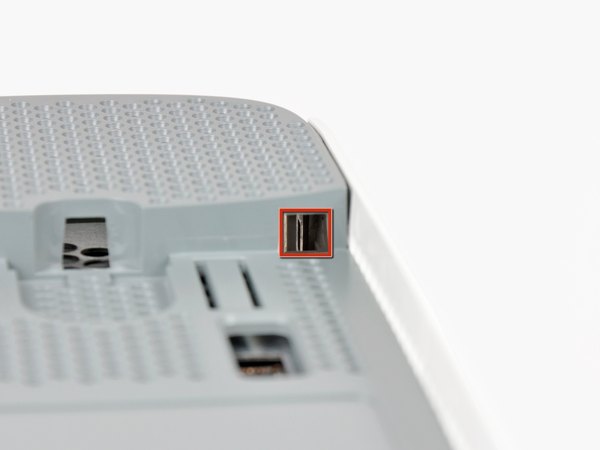

دریچه بالایی هم با چند تا خار به کنسول وصل شده. دو تا خار اول، دقیقا زیر دریچه بالایی و نزدیک‌ترین قسمت به پنل جلویی قرار دارن که تو عکس‌ها هم مشخصه.

سر تخت اسپاجر رو داخل همون شکاف‌های کوچیکی که گفتیم ببر تا این خارها آزاد بشن.

برای این قسمت هم می‌تونی از پایه بلند ابزار مخصوص باز کردن Xbox 360 کمک بگیری.

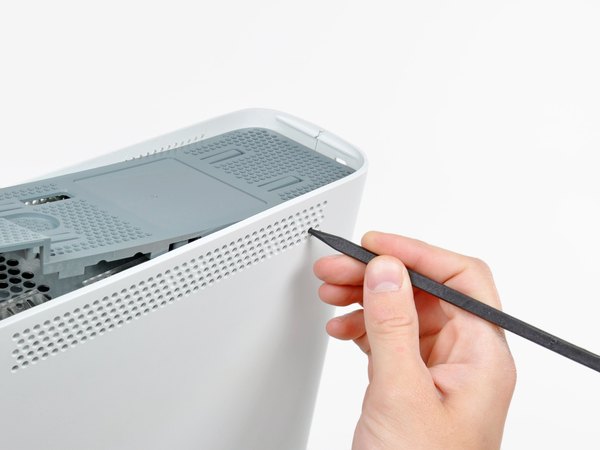

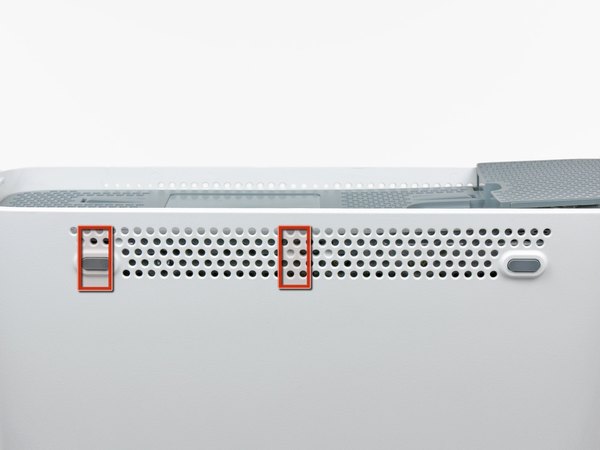

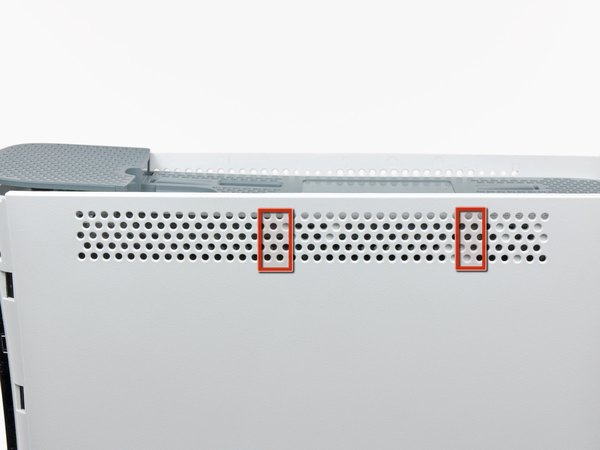

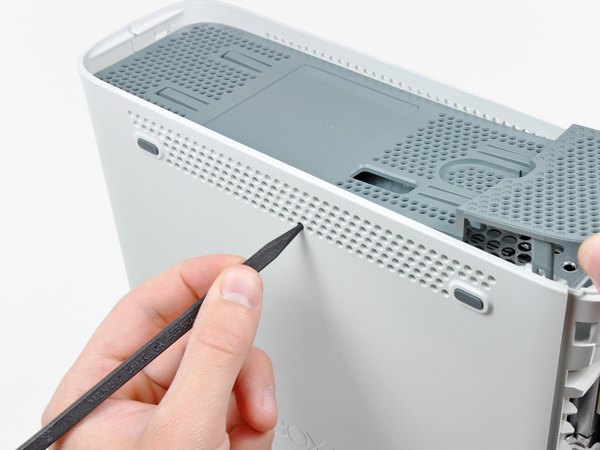

حالا قراره با نوک اسپاجر یا ابزار مخصوصت، خارهای سمت چپ و راست دریچه بالایی رو باز کنیم. جای این خارها رو تو عکس با رنگ قرمز برات مشخص کردیم.

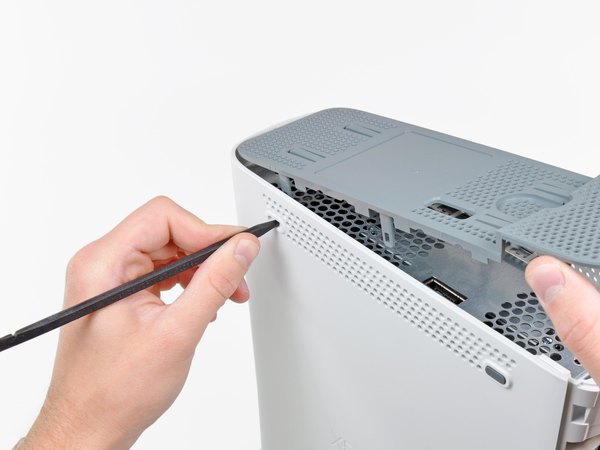

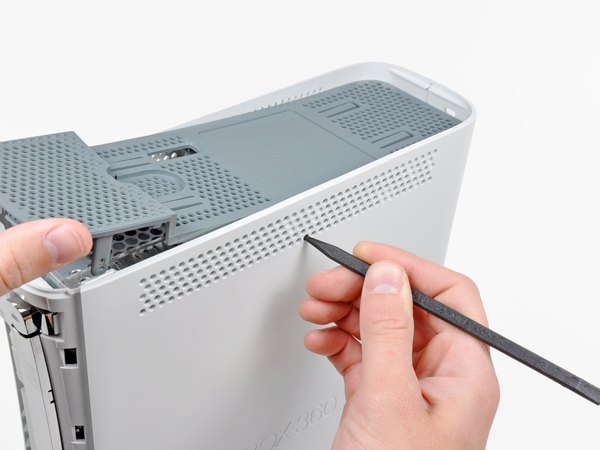

برای باز کردن این سری از خارها، باید از وسط دریچه بالایی شروع کنی. لبه جلویی دریچه رو یه کم بالا نگه دار و همزمان با نوک اسپاجر، خارهایی که نزدیک به مرکز هستن رو به سمت داخل بدنه کنسول فشار بده.

با نوک اسپاجر، خاری که روی دریچه بالایی و نزدیک به قاب پشتی دستگاه قرار داره رو هم آزاد کن.

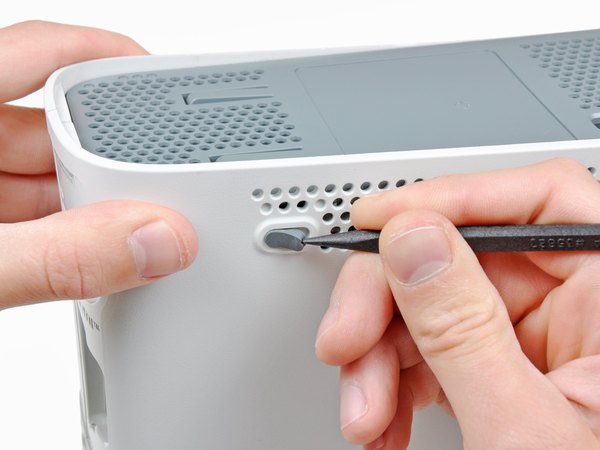

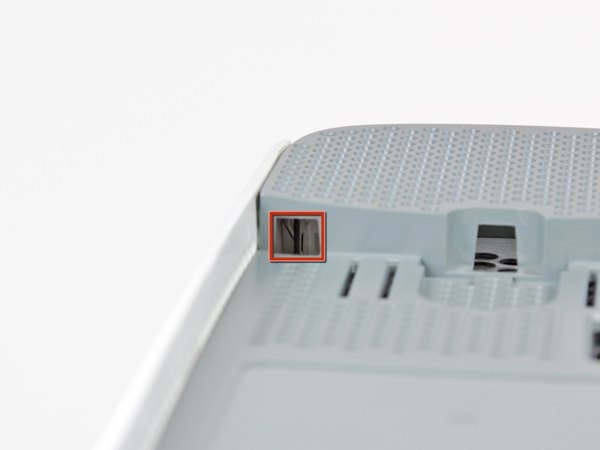

آخرین خار دستگاه زیر پایه لاستیکی پنهان شده؛ دقیقا اونی که به پشت کنسول نزدیک‌تره.

با نوک اسپاجرت این خار مخفی رو هم که نزدیک به قاب پشتی ایکس باکسه، به سمت داخل فشار بده و بازش کن. حالا خیلی راحت دریچه بالایی رو از روی بدنه جدا کن.

کنسول رو دوباره عمودی کن، طوری که این بار لبه بالایی به سمت پایین باشه. برچسب گارانتی روی کنسول رو با احتیاط جدا کن تا به زیرش دسترسی داشته باشی.

قاب‌های بالایی و پایینی با چند تا چفت پلاستیکی که تو قسمت جلو و عقب کنسول هستن، به هم وصل شدن. برای جدا کردن قاب بالایی، اول باید این چفت‌ها رو باز کنیم.

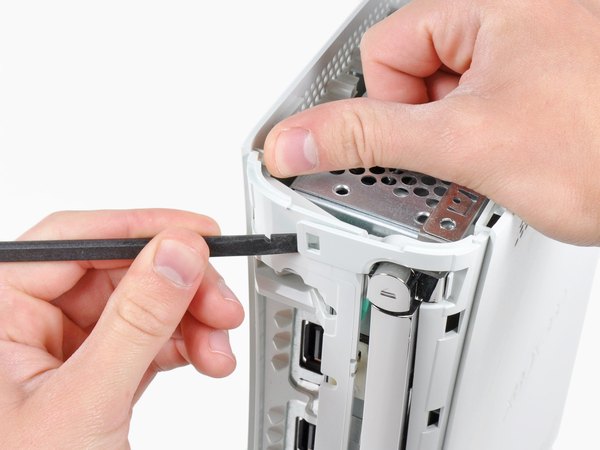

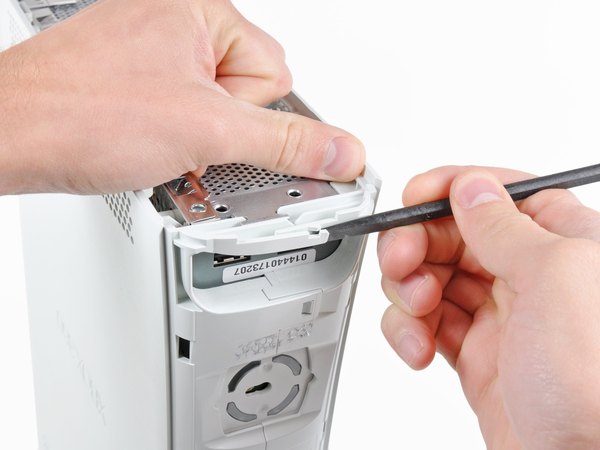

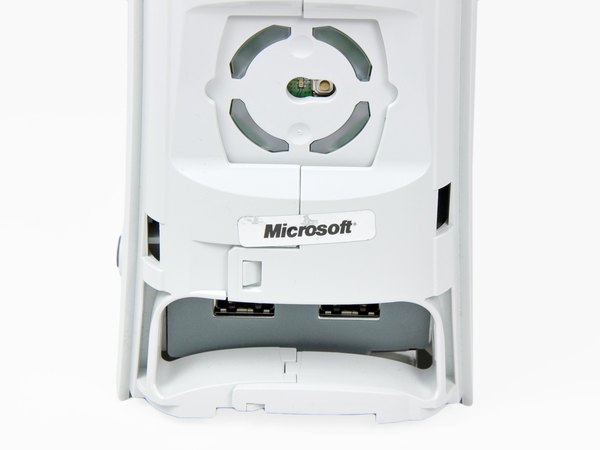

از سر تخت اسپاجر استفاده کن تا چفت‌های زیر رو آزاد کنی:

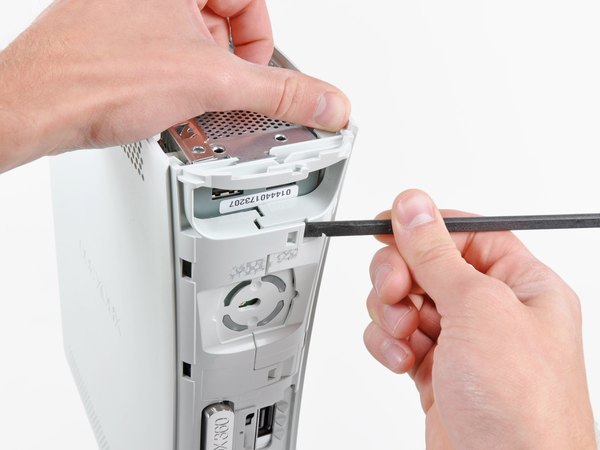

← چفت بالای پورت‌های USB جلویی.

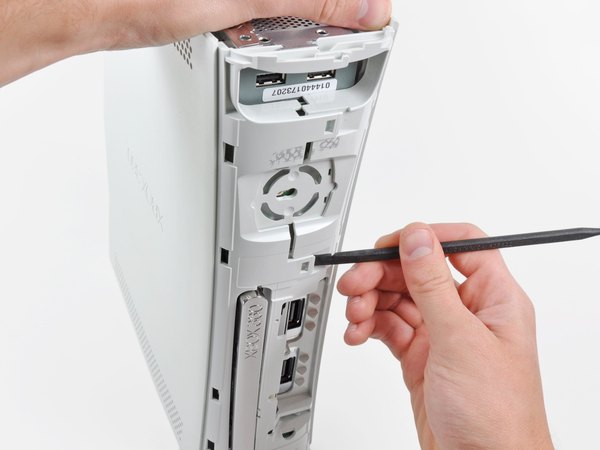

← چفت پایین پورت‌های USB جلویی.

← چفت بالای شیارهای مموری کارت (Memory Unit).

سر تخت اسپاجر رو وارد کن و به سمت بالا اهرم کن تا آخرین چفتی که بالای دکمه اجکت (Eject) قرار داره هم آزاد بشه.

بخش جلویی قاب پایینی رو یه مقدار خیلی کم بلند کن تا مطمئن بشی همه چفت‌های جلویی کاملا باز شدن و گیر نیستن.

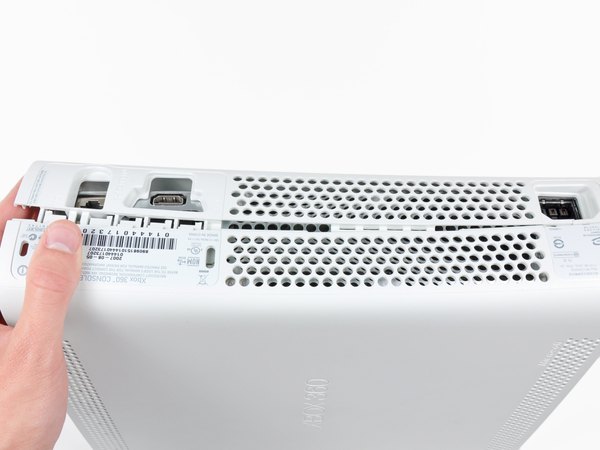

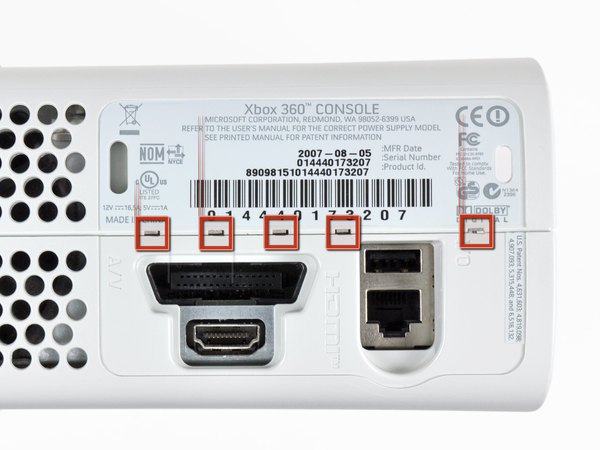

قاب‌های بالایی و پایینی با هفت تا چفت دیگه تو پشت کنسول هم به هم وصلن. محل دقیقشون تو عکس با رنگ قرمز مشخص شده.

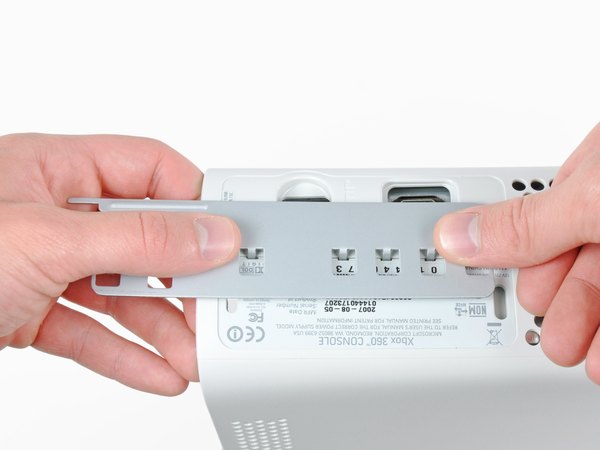

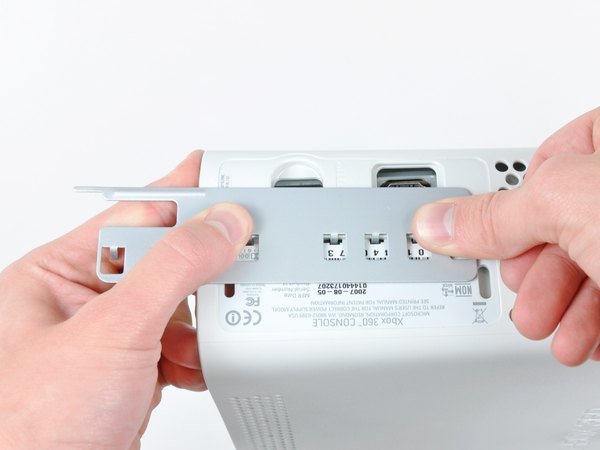

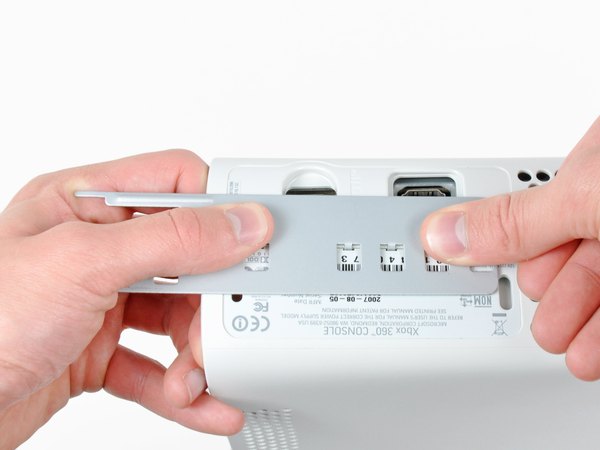

ابزار مخصوص باز کردن Xbox 360 رو روی خارهایی که نزدیک پورت‌های خروجی هستن فشار بده تا قاب پایینی از بالایی جدا بشه. همونطور که ابزار رو به سمت پایین فشار می‌دی، قاب بالایی و پایینی رو از هم دور کن تا گیره‌ها کاملا آزاد بشن.

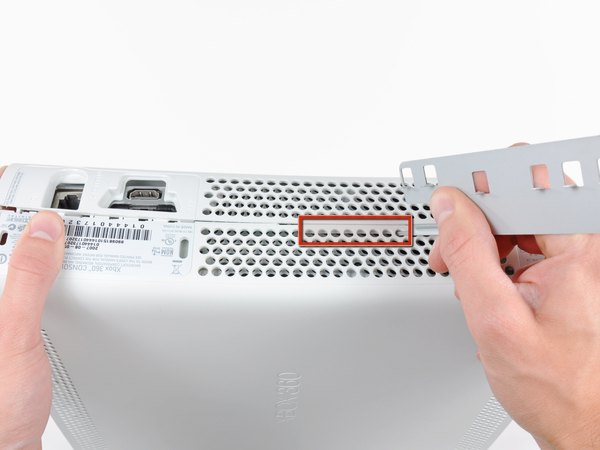

در حالی که قاب‌ها رو از هم دور می‌کنی، با نوک اسپاجر گیره بلندی که با رنگ قرمز مشخص شده رو به سمت مرکز بدنه فشار بده. وقتی این گیره آزاد بشه، فقط گیره‌های نزدیک سوکت برق می‌مونن که دو تا قاب رو به هم متصل نگه داشتن.

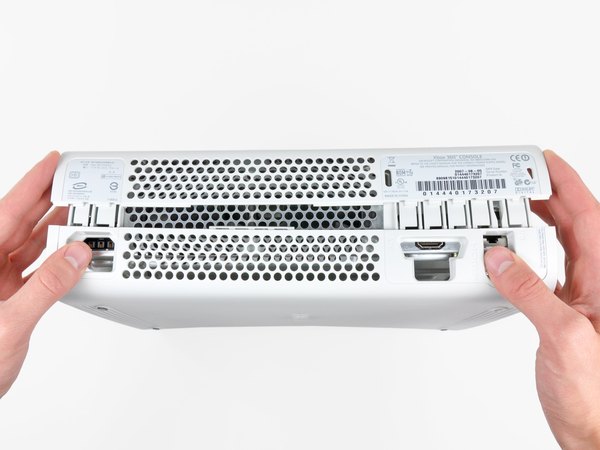

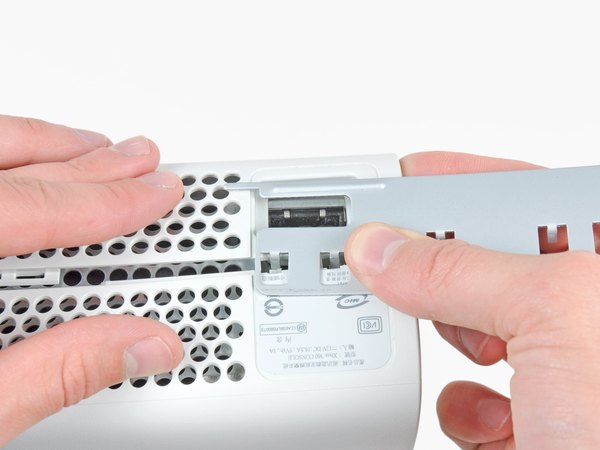

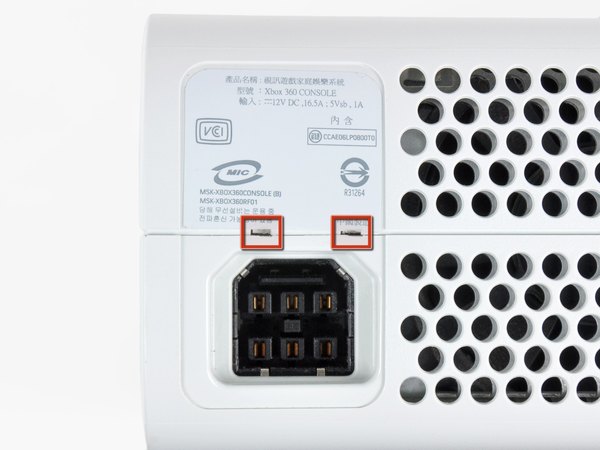

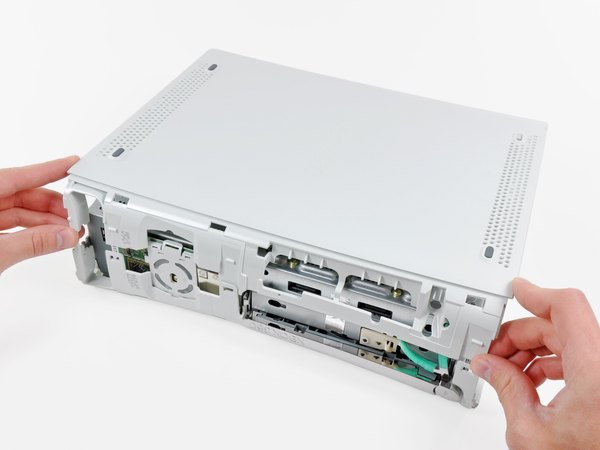

دوباره ابزار مخصوص رو روی دو تا گیره باقی‌مونده نزدیک سوکت برق فشار بده. قاب بالایی و پایینی رو به سمت بیرون بکش تا این گیره‌های آخر هم کاملا باز بشن.

دستگاه رو طوری بچرخون که قسمت جلویی اون رو به پایین باشه.

قسمت پشتی قاب پایینی رو با دست بگیر و به سمت بالا بکش تا کلا از کنسول جدا بشه.

خیلی مراقب باش که قاب پایینی رو نزدیک سوکت برق بیش از حد خم نکنی، چون پلاستیکش تو این قسمت شکننده‌ست و زود ترک می‌خوره.

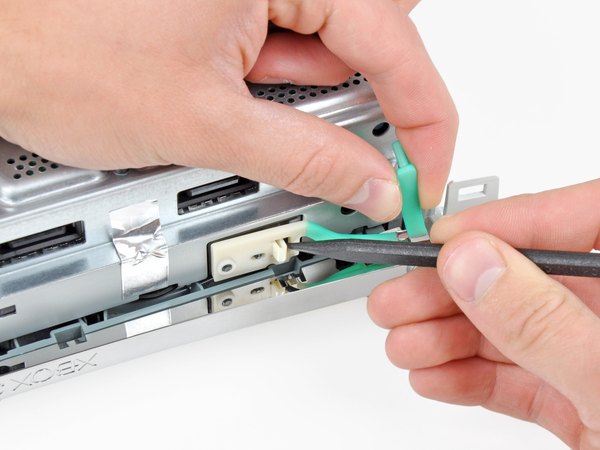

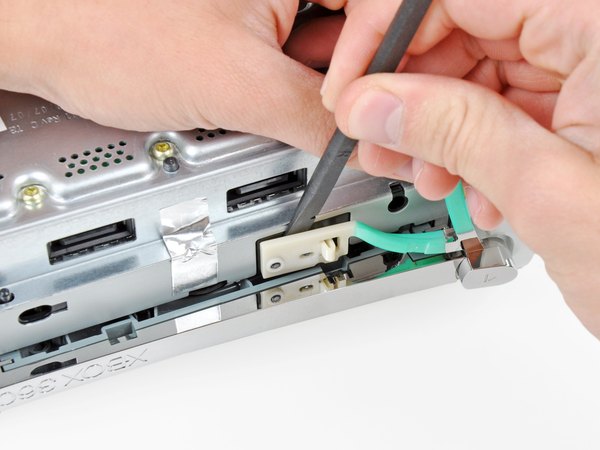

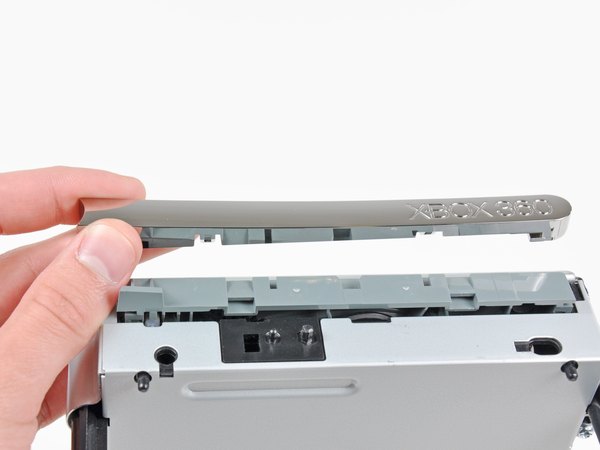

با نوک اسپاجر، گیره‌ای که دکمه اجکت رو به شاسی فلزی وصل کرده آزاد کن. سر تخت اسپاجر رو بین دکمه اجکت و درایو نوری قرار بده. با یه حرکت اهرمی ملایم، دکمه اجکت رو از روی پایه‌هاش دربیار و از کنسول جدا کن.

این کار رو می‌تونی با همون ابزار بازکننده مخصوص ایکس باکس هم انجام بدی.

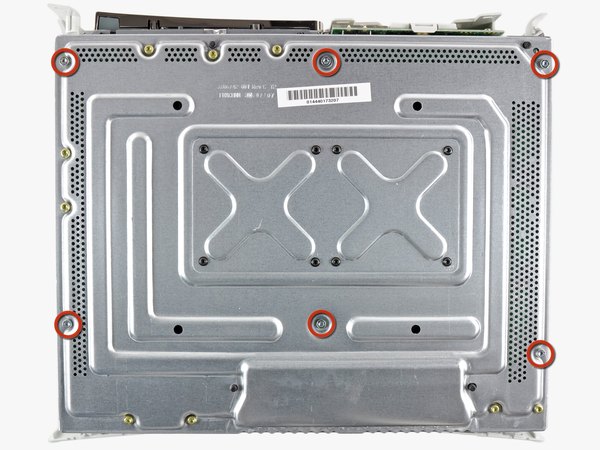

← شش تا پیچ نقره‌ای 64 میلی‌متری از نوع T10 Torx که قاب بالایی رو به شاسی فلزی متصل کردن، باز کن.

کنسول رو برگردون تا قاب بالایی به سمت بالا باشه.

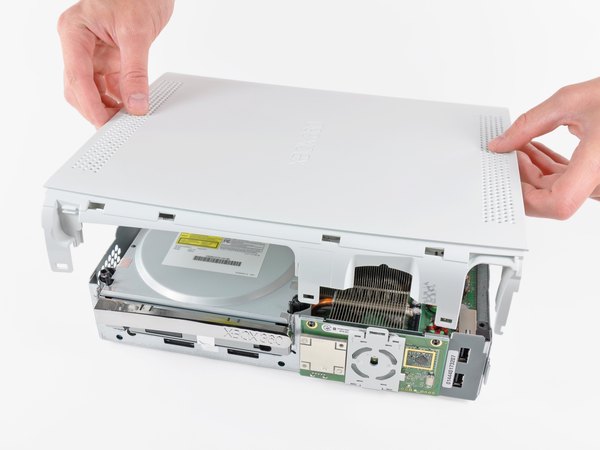

قاب بالایی رو مستقیم به سمت بالا بکش و از روی دستگاه برش دار.

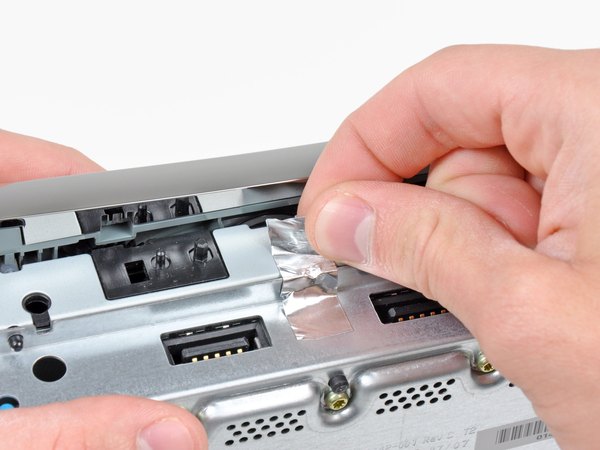

نوار چسب نقره‌ای که درایو نوری رو روی شاسی فلزی محکم کرده، با دقت بکن.

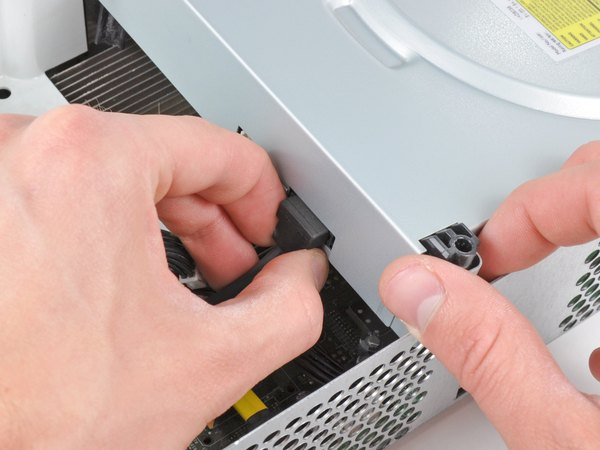

درایو نوری رو یه مقدار کمی به سمت بالا بیار تا دستت جا داشته باشه کانکتورهای دیتا (SATA) و برق رو از پشتش جدا کنی.

هنوز سعی نکن درایو نوری رو کامل بیرون بکشی! چون دو تا کابل مهم هنوز اون رو به مادربرد وصل کردن و ممکنه پاره بشن.

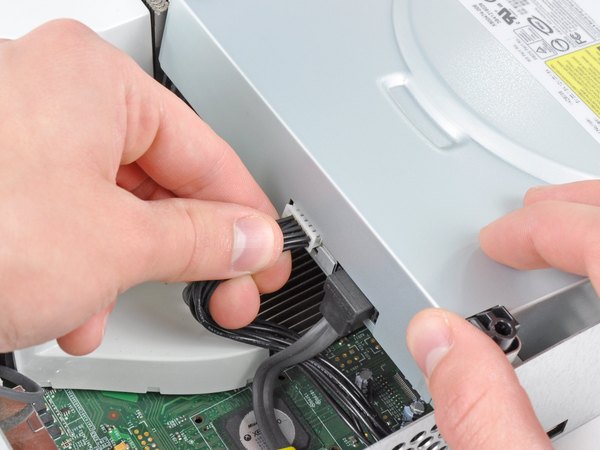

کانکتور برق رو از قسمت کابل‌هاش بگیر و مستقیم از سوکت پشت درایو نوری بیرون بکش. کانکتور دیتای SATA رو هم با یه کشش مستقیم به سمت عقب، از سوکتش جدا کن.

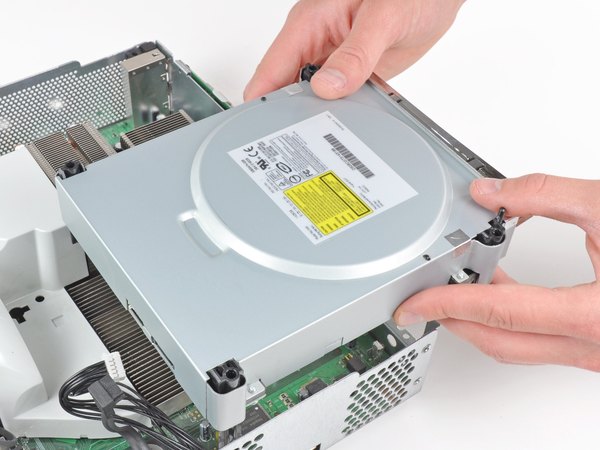

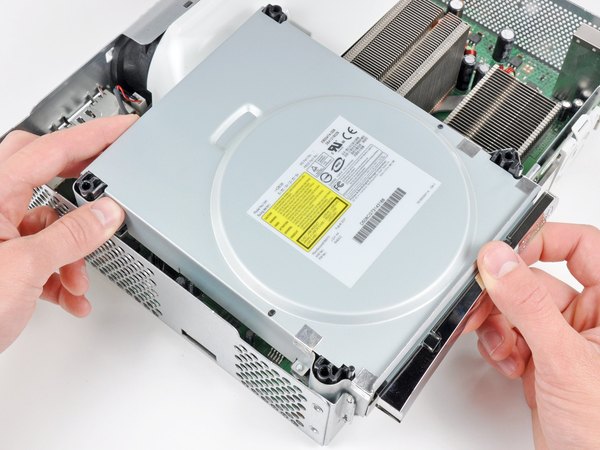

حالا که کابل‌ها آزاد شدن، مجموعه درایو نوری رو کامل از داخل شاسی فلزی بلند کن و بیار بیرون.

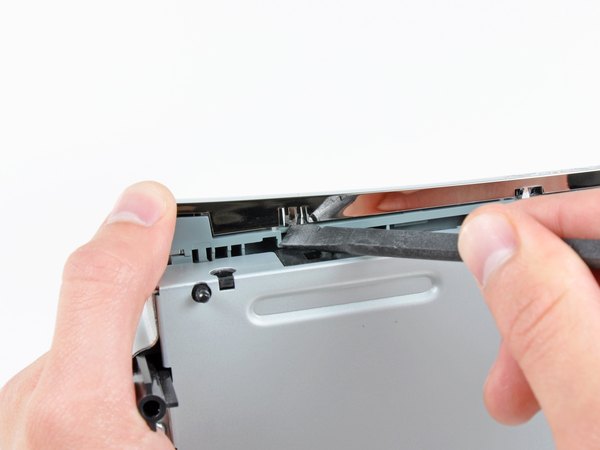

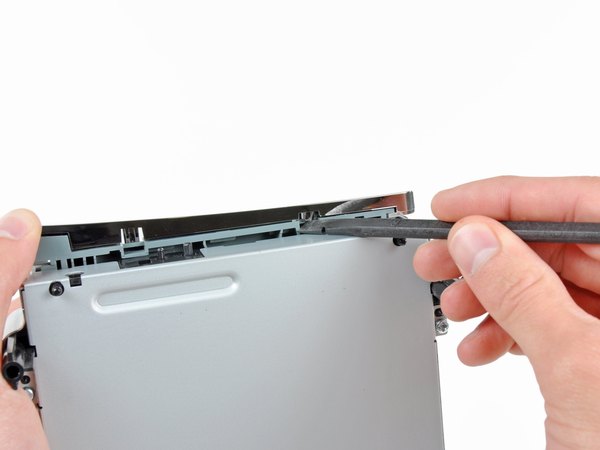

در حالی که کاور درایو نوری رو به سمت سطح بالایی درایو فشار می‌دی، با سر تخت اسپاجر دو تا گیره نگهدارنده زیر کاور رو آزاد کن.

کاور درایو نوری رو جدا کن و کنار بذار.

حالا خود درایو نوری کاملا آزاده و تو دستته.

خب، کار باز کردن و بیرون آوردن درایو نوری قدیمی به پایان رسید! حالا می‌تونی درایو نوری جدید رو جایگزین کنی. برای بستن دوباره دستگاه، کافیه همین مراحل رو از آخر به اول انجام بدی و با دقت قطعات رو سر جای خودشون محکم کنی.
