تعویض قاب بالایی دوربین نیکون D70

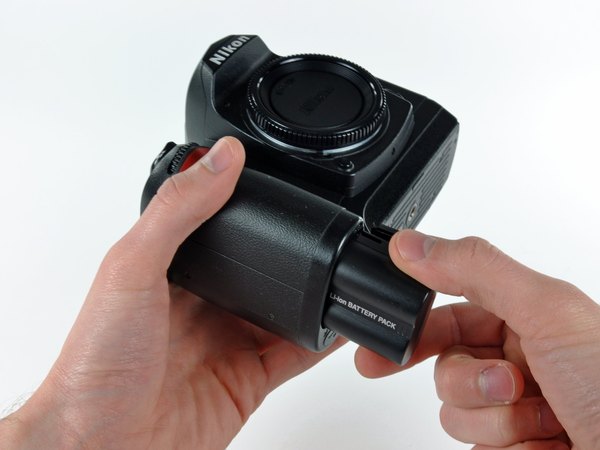

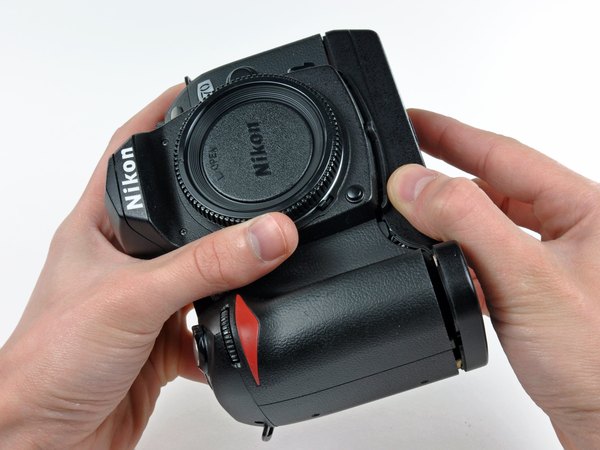

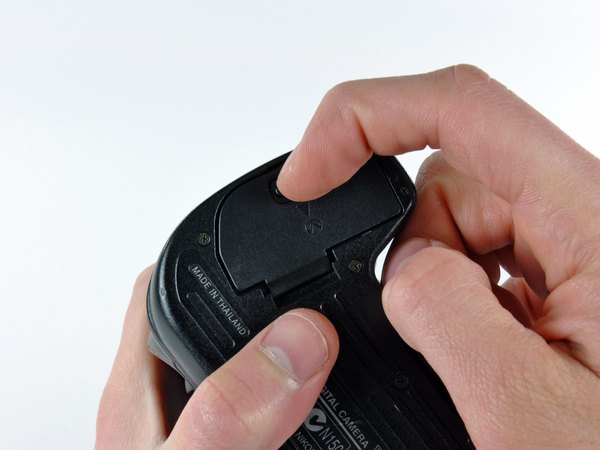

با انگشتت، ضامن رهاسازی باتری رو به سمت مرکز دوربین D70 بکش تا قفلش باز بشه. درپوش باتری رو باز کن و اون رو به سمت بیرون بچرخون تا از قاب پایینی فاصله بگیره.

حالا باتری رو آروم از داخل دوربین بکش بیرون.

موقع بیرون کشیدن باتری، شاید لازم باشه یه کم اون رو تکون بدی تا راحت‌تر از جاش خارج بشه.

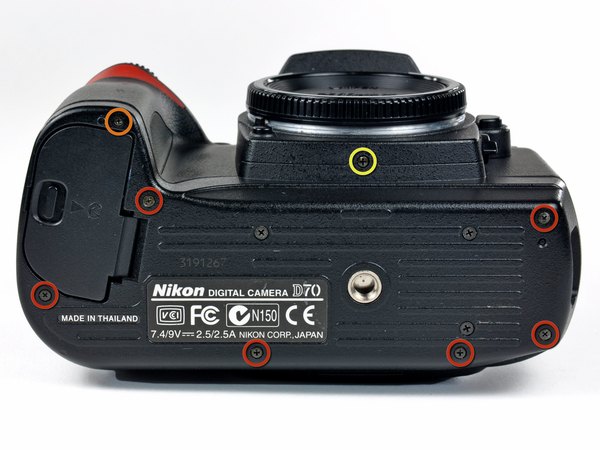

اول باید هشت تا پیچی که قاب پایینی رو به بدنه D70 متصل کردن، باز کنی:

← شش تا پیچ چهارسو 5.8 میلی‌متری

← یک پیچ چهارسو 10.7 میلی‌متری

← یک پیچ چهارسو 8.2 میلی‌متری

با دقت قاب پایینی رو بکش تا از بدنه اصلی دوربین جدا بشه. قاب رو کاملا بردار و کنار بذار.

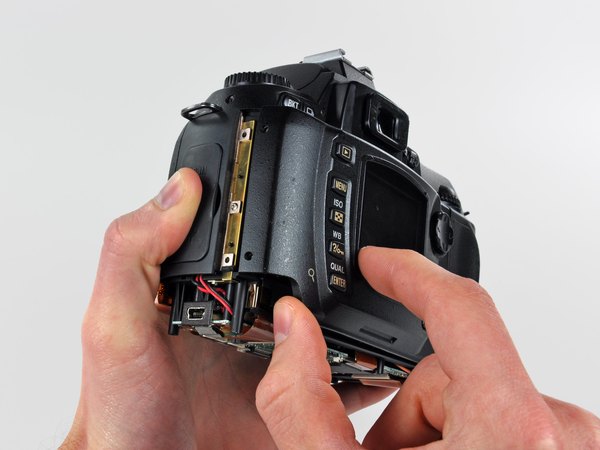

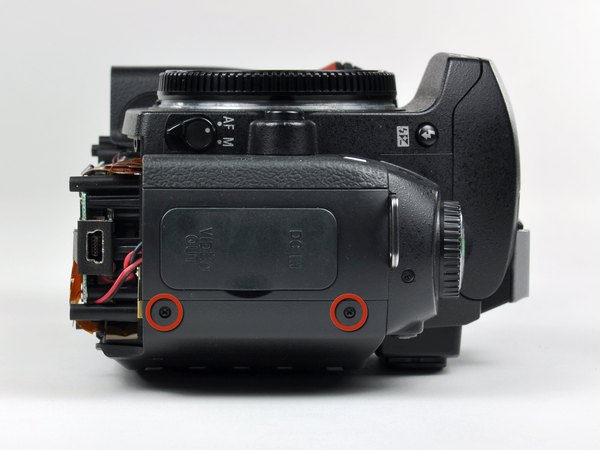

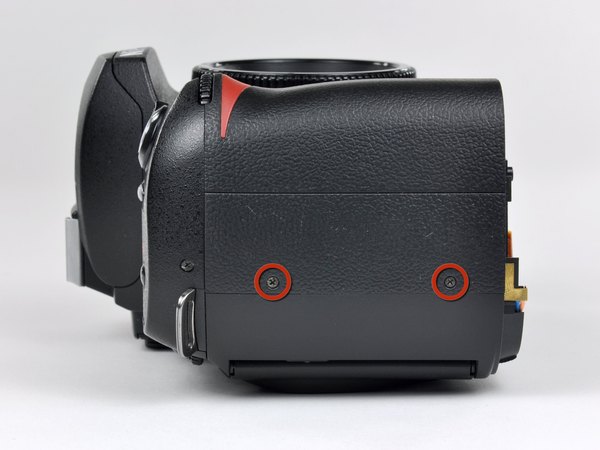

← بریم سراغ قاب پشتی. دو تا پیچ چهارسو 4.8 میلی‌متری که سمت محفظه باتری قرار دارن رو باز کن.

← حالا دو تا پیچ چهارسو 4.8 میلی‌متری دیگه که سمت پورت‌های دوربین روی قاب پشتی هستن رو هم باز کن.

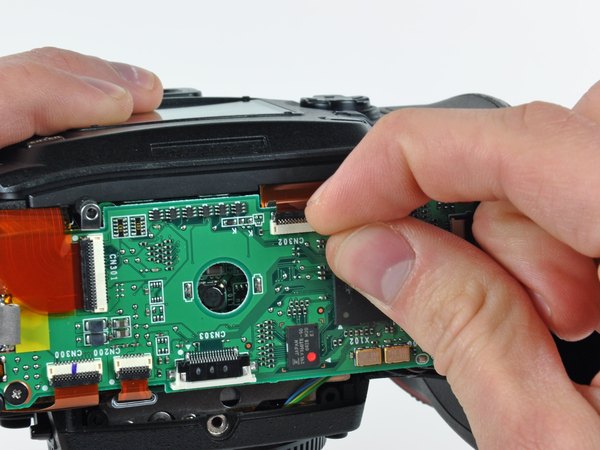

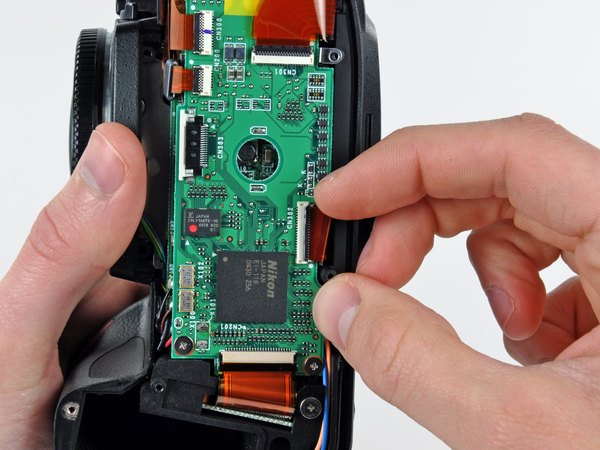

با نوک ناخنت یا یه اسپاجر پلاستیکی، ضامن قفل‌کننده کانکتور ZIF مربوط به فلت صفحه نمایش (LCD) رو بالا بده.

حواست باشه که فقط باید ضامن متحرک رو بالا بدی؛ به هیچ وجه خود سوکت که روی برد لحیم شده رو نکشی، وگرنه برد آسیب می‌بینه.

حالا کابل فلت LCD رو خیلی آروم از داخل سوکت بکش بیرون.

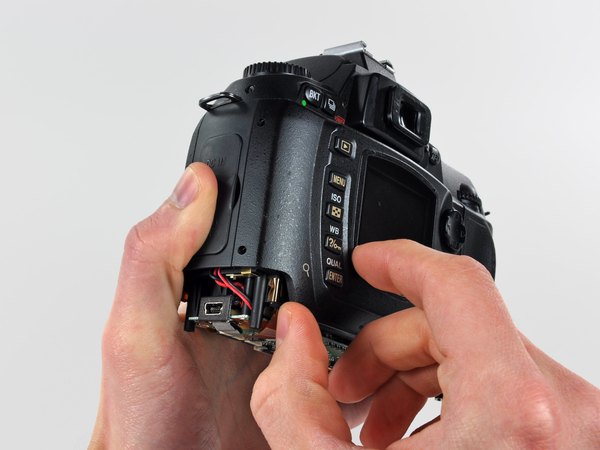

با احتیاط کناره‌های قاب پشتی رو از بدنه اصلی دوربین D70 فاصله بده تا کم‌کم آزاد بشه.

قاب پشتی رو کاملا از بدنه جدا کن. حین این کار مراقب کابل فلت LCD باش که جایی گیر نکنه و پاره نشه.

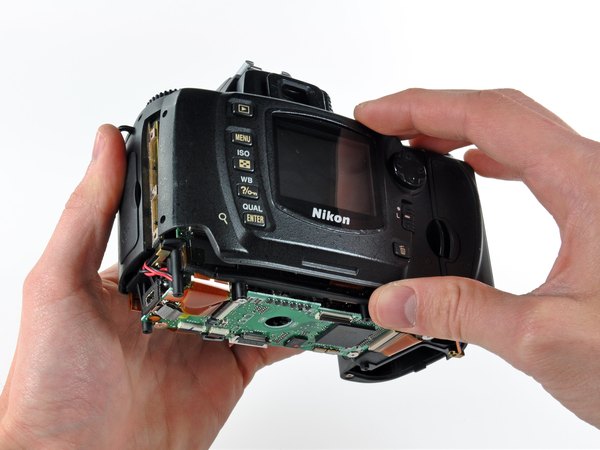

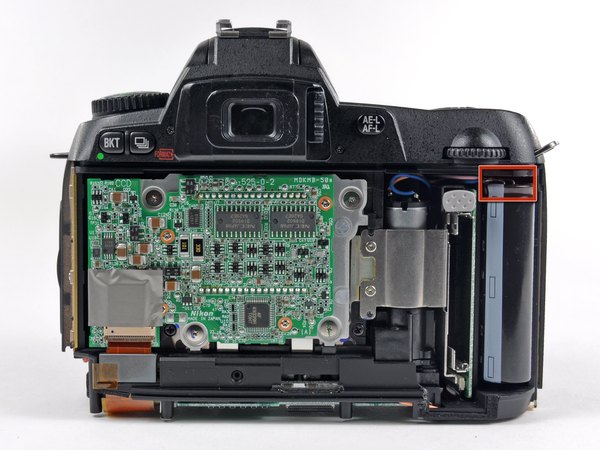

تو این مرحله، خازن فلاش و پایه‌های اتصالش (تو عکس دوم مشخصه) کاملا در دسترسه. با اینکه یه کم داخل‌تر قرار گرفتن، اما به هیچ وجه به پایه‌هاش دست نزن، چون ممکنه هنوز شارژ داشته باشه و شوک الکتریکی خطرناکی بهت وارد کنه.

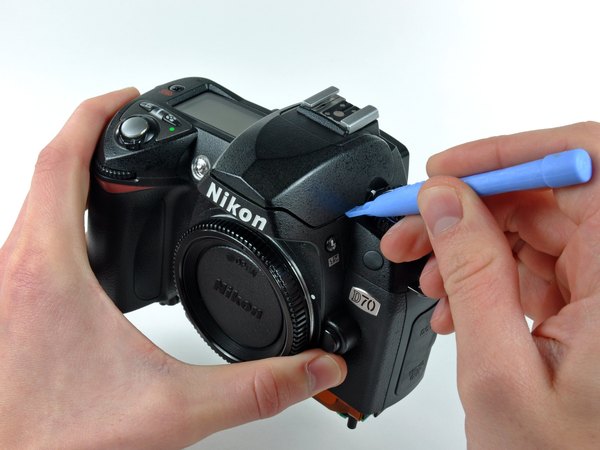

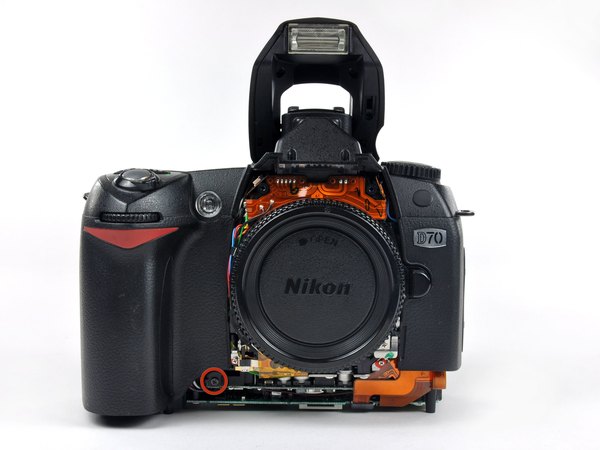

همون‌طور که تو عکس نشون داده شده، با استفاده از یه ابزار بازکننده پلاستیکی، فلاش دوربین رو با دقت یه کم بالا بیار.

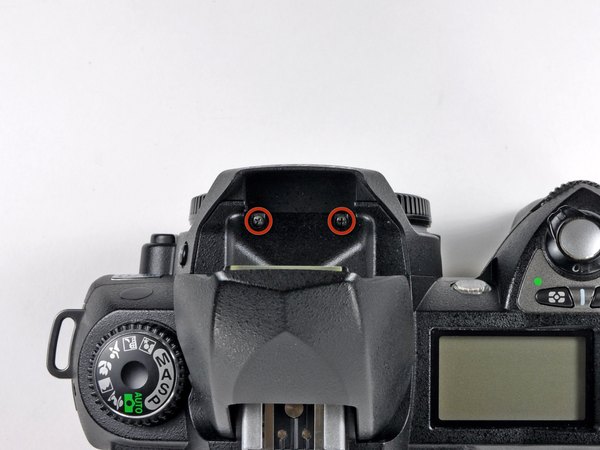

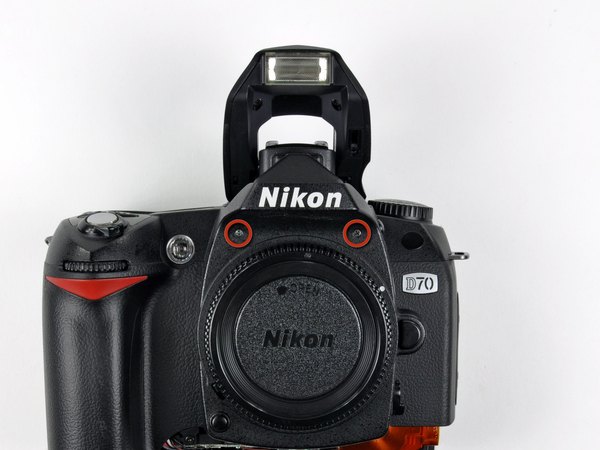

← دو تا پیچ چهارسو 4.3 میلی‌متری که لبه بالایی قاب جلویی رو به قاب بالایی وصل کردن، باز کن.

← حالا اون دو تا پیچ چهارسو 4.3 میلی‌متری که دقیقا روی سطح جلویی قاب قرار دارن رو باز کن.

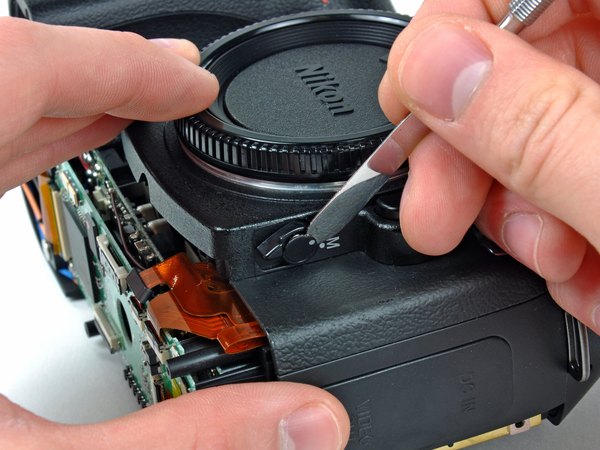

با استفاده از نوک تیز یه اسپاجر فلزی یا یه تیغ ظریف، برچسبی که مرکز کلید انتخاب حالت فوکوس (اتوماتیک/دستی) قرار داره رو جدا کن.

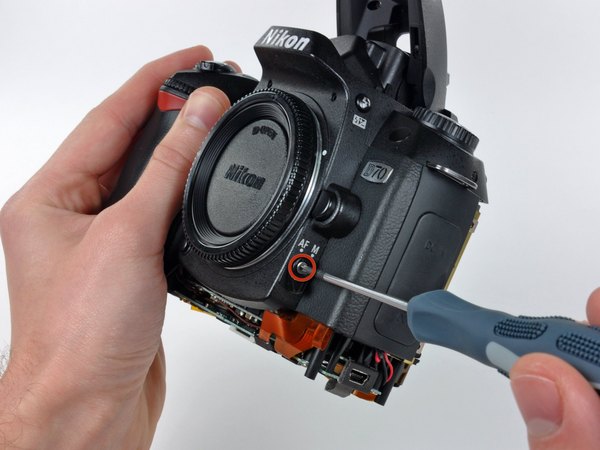

← زیر اون برچسب، یه پیچ چهارسو 6.3 میلی‌متری لبه‌دار هست؛ اون رو باز کن.

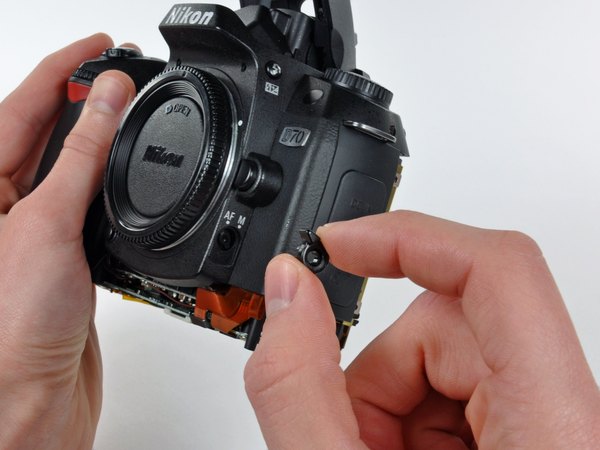

کلید فوکوس اتوماتیک/دستی رو به سمت بیرون بکش تا از قاب جلویی جدا بشه.

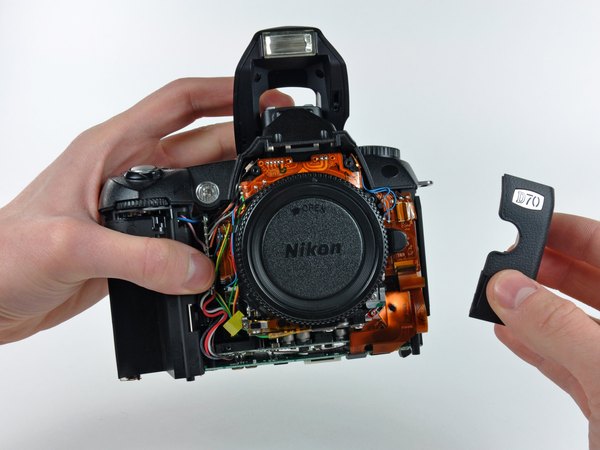

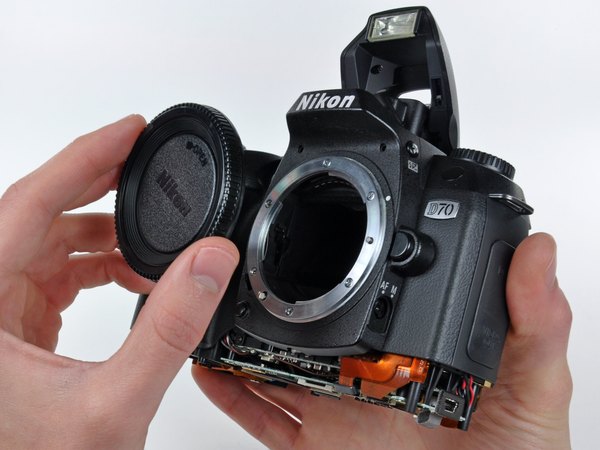

اگه درپوش پلاستیکی روی مانت (محل اتصال لنز) قرار داره، اون رو هم بردار.

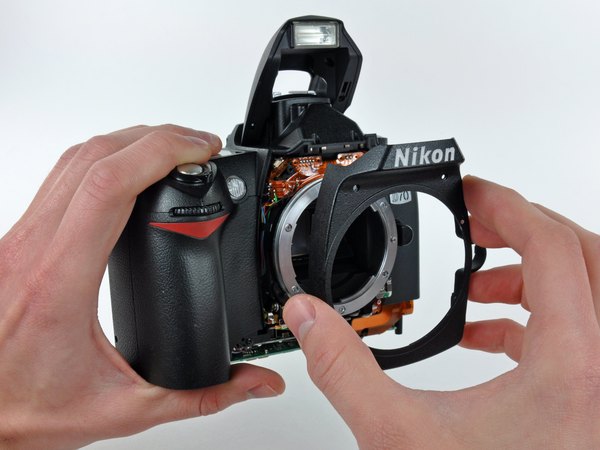

حالا قاب جلویی دوربین رو به آرومی بکش و از بدنه جدا کن.

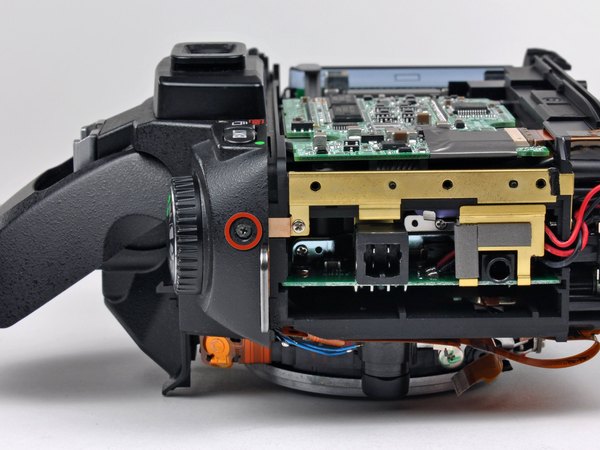

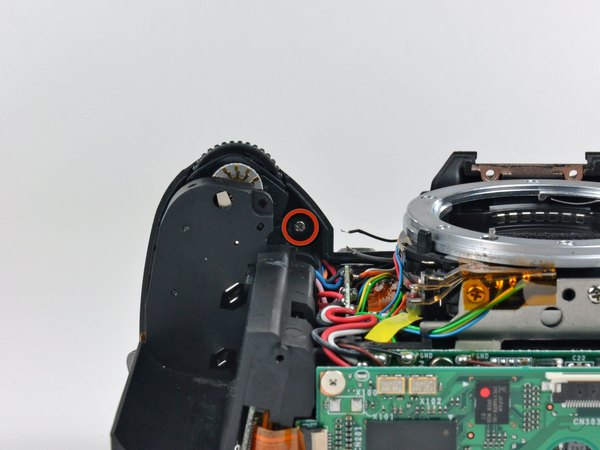

← یه پیچ چهارسو 5.7 میلی‌متری تو گوشه بالایی محفظه باتری وجود داره، اون رو باز کن.

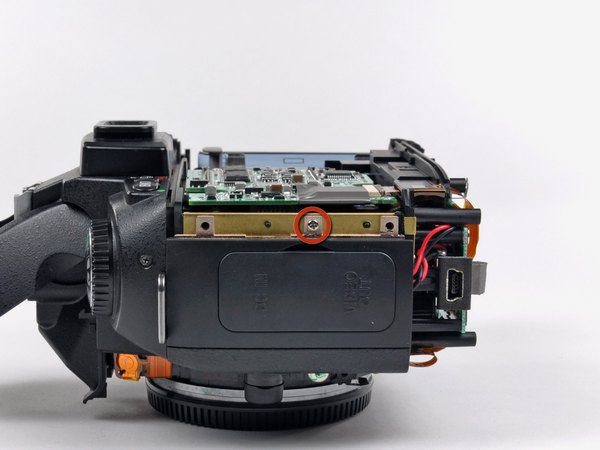

← پیچ چهارسو 4.2 میلی‌متری که لبه پایینی گریپ (دستگیره) رو به جلوی دوربین متصل کرده رو هم باز کن.

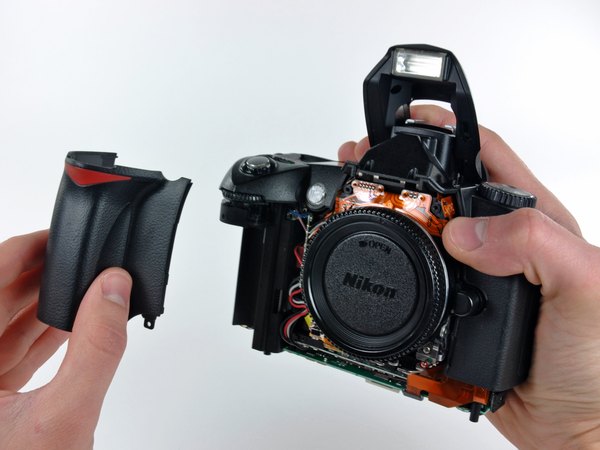

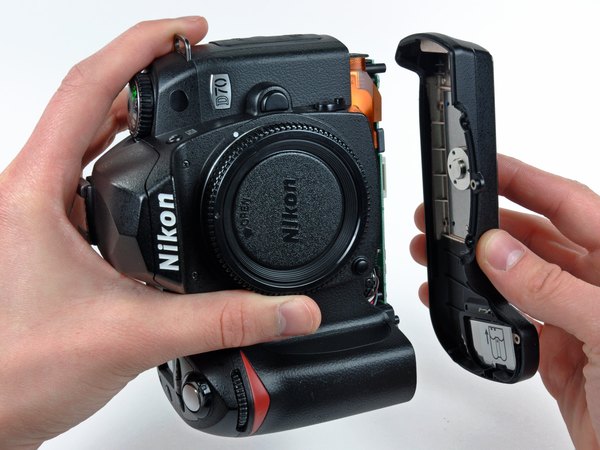

گریپ رو با دقت از بدنه D70 جدا کن.

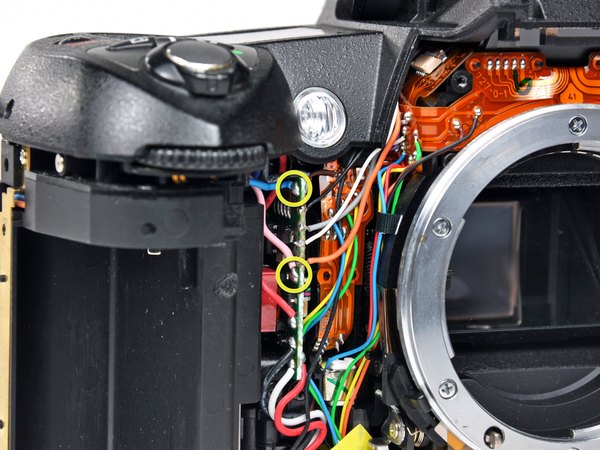

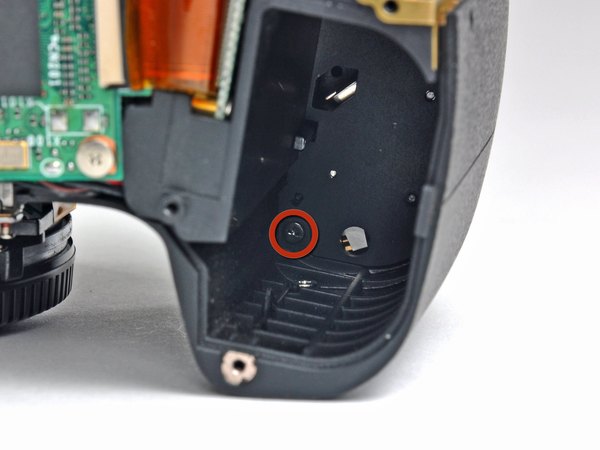

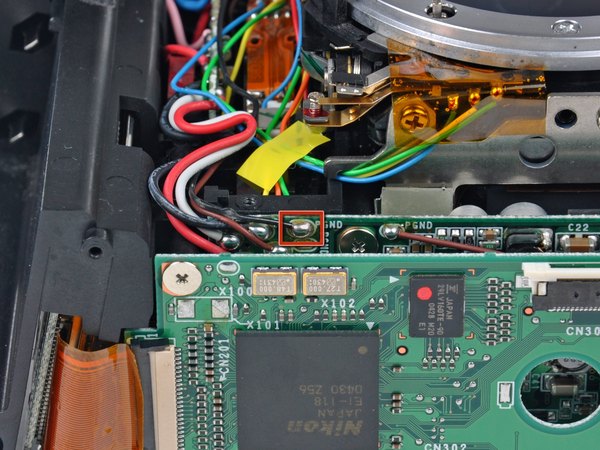

زیر گریپ نقطه‌های لحیم‌کاری شده‌ای هست که به هیچ وجه نباید بهشون دست بزنی، چون خازن به این قسمت وصله. محل اتصال سیم‌های آبی و صورتی خازن تو عکس دوم با دایره زرد مشخص شده. خیلی مراقب باش!

← پیچ چهارسو نقره‌ای رنگی که درپوش پورت‌ها رو به کنار دوربین محکم کرده، باز کن.

درپوش پورت‌ها رو از روی دوربین بردار.

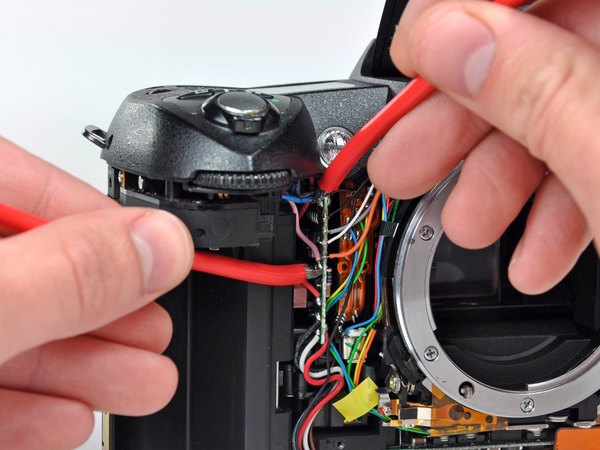

برای تخلیه شارژ خازن، پایه‌های فلزی یه ابزار تخلیه خازن رو هم‌زمان به لحیم‌های سیم صورتی و آبی که نزدیک لامپ AF روی برد قرار دارن، تماس بده.

با این کار خازن کاملا تخلیه میشه. با این حال، برای اطمینان و جلوگیری از برق‌گرفتگی، همچنان از تماس مستقیم دست با پایه‌ها خودداری کن، چون ممکنه خازن هنوز یه مقدار شارژ داشته باشه.

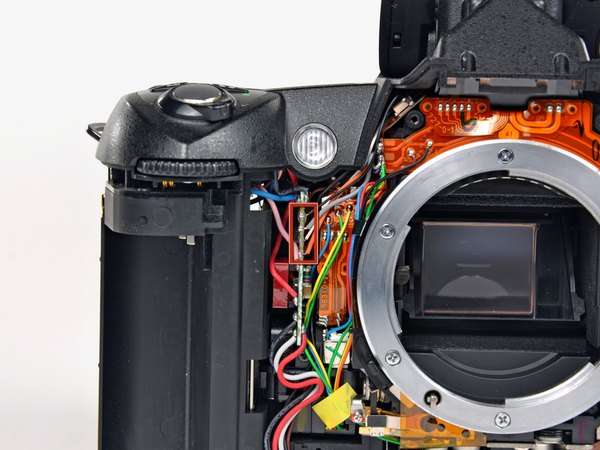

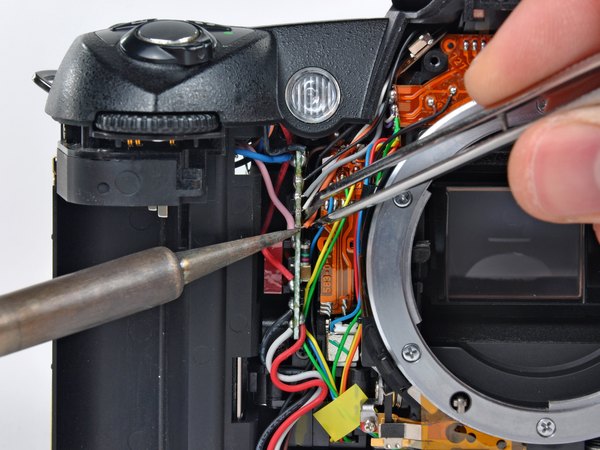

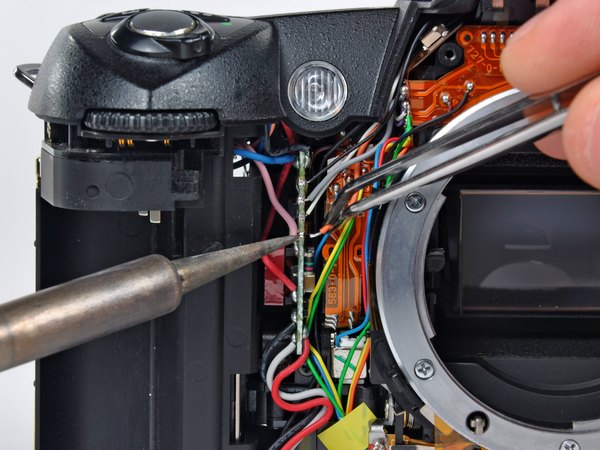

حالا باید سیم‌های مشکی، خاکستری، سفید و نارنجی (که تو عکس مشخص شدن) رو از لبه برد مدار نزدیک لامپ AF با دقت لحیم‌کشی (دی‌لحیم) کنی. نوک هویه رو خیلی ملایم روی محل اتصال هر سیم قرار بده تا لحیم ذوب بشه و هم‌زمان با یه پنس، سیم رو آروم بکش تا جدا بشه.

برد رو بیش از حد داغ نکن! همین‌طور حواست باشه که بدنه هویه به قاب پلاستیکی دوربین نخوره و اون رو آب نکنه.

این کار رو برای هر چهار تا سیم تکرار کن تا کاملا جدا بشن.

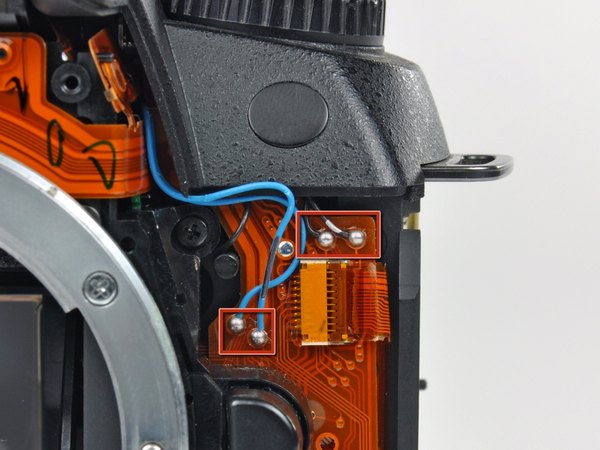

تو این مرحله باید چهار تا سیم دیگه که تو تصویر هستن رو جدا کنی. قبل از کار، با یه ماژیک رنگی جاشون رو علامت‌گذاری کن تا موقع بستن اشتباه نکنی، چون این سیم‌ها خیلی شبیه به هم هستن.

مثل مرحله قبل، این چهار سیم رو هم با احتیاط و کمک هویه از روی برد جدا کن.

موقع لحیم‌کشی حرارت زیادی به اتصالات وارد نکن، چون این سیم‌ها روی یه کابل فلت خیلی نازک لحیم شدن که سریع ذوب میشه و آسیب می‌بینه.

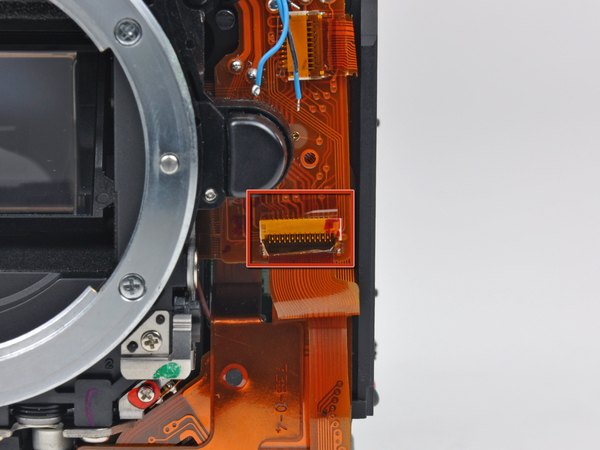

اگه روی سوکت کابل فلت چسبی زده شده، اون رو به آرومی جدا کن.

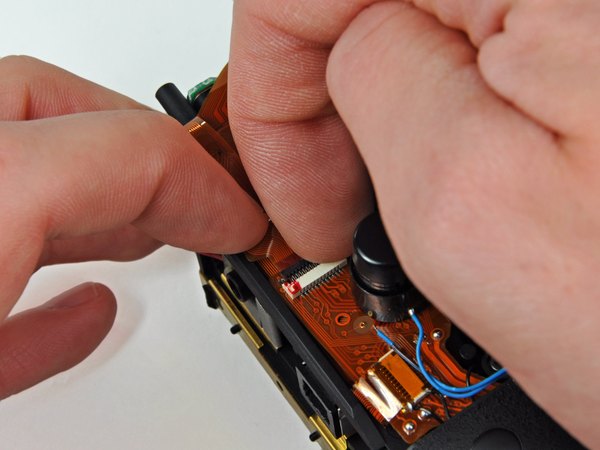

با نوک ناخنت یا یه ابزار پلاستیکی، ضامن نگهدارنده سوکت ZIF رو بالا بده تا قفلش باز بشه.

یادت نره که فقط ضامن رو بالا بدی و به هیچ وجه خود سوکت رو اهرم نکنی تا از روی برد کنده نشه.

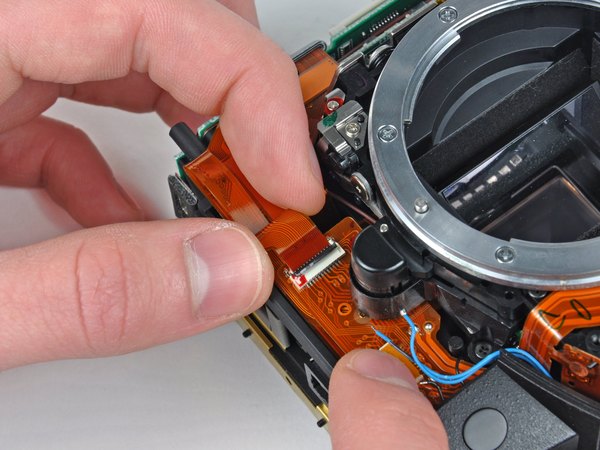

حالا کابل فلت رو صاف و مستقیم از داخل سوکت بکش بیرون.

← پیچ چهارسویی که قاب بالایی رو در نزدیکی کلید چرخان تنظیم حالت (Mode Dial) نگه داشته، باز کن.

حالا باید دو تا پیچی که نزدیک دکمه شاتر قرار دارن و قاب بالایی رو نگه داشتن باز کنی:

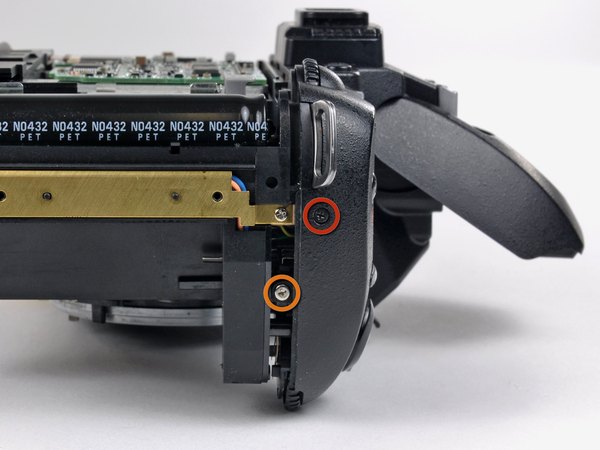

← یک پیچ چهارسو مشکی 4.8 میلی‌متری

← یک پیچ چهارسو نقره‌ای 4.2 میلی‌متری

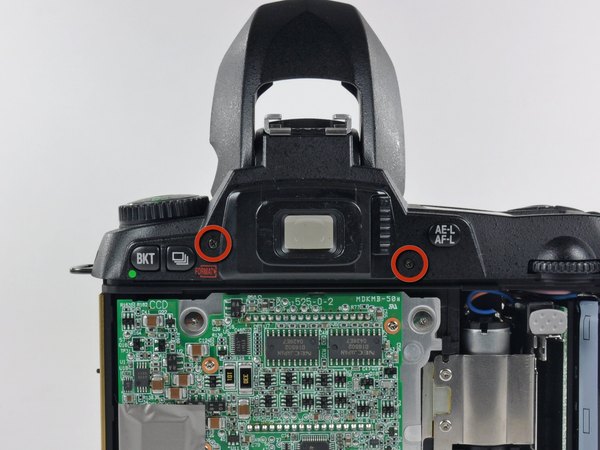

← دو تا پیچ چهارسو 7.3 میلی‌متری که نزدیک چشمی دوربین هستن رو هم باز کن.

← یه پیچ چهارسو 4.7 میلی‌متری هم زیر قاب بالایی نزدیک دکمه شاتر پنهان شده، اون رو هم باز کن.

سیم نازک مشکی رنگ رو که به برد DC/DC وصله، با کمک هویه جدا کن.

حین این کار، حواست باشه که حرارت زیادی به برد DC/DC وارد نکنی تا قطعاتش آسیب نبینن.

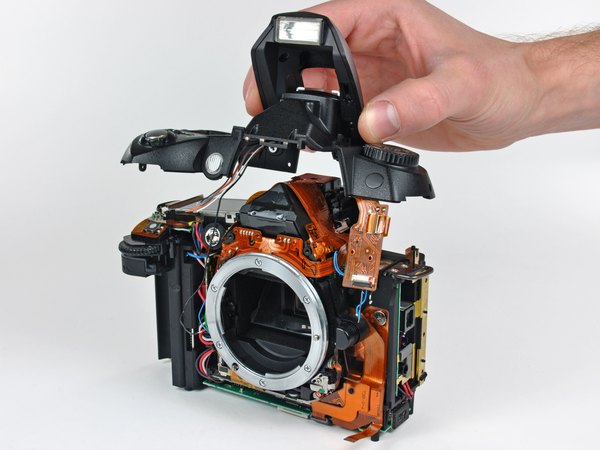

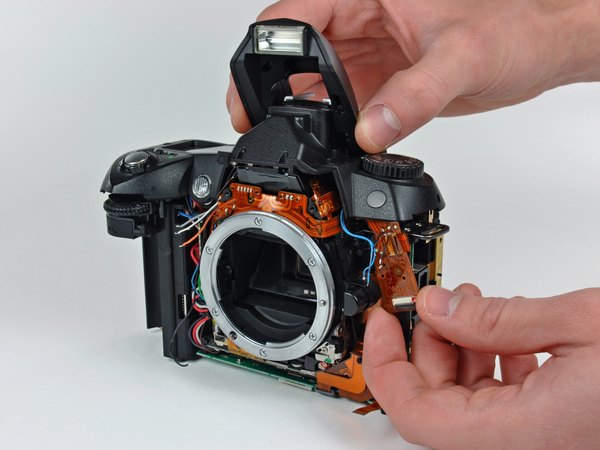

قاب بالایی رو از سمت کلید چرخشی تنظیم حالت آروم بلند کن و هم‌زمان فلت مربوط به اون رو از سمت پایه لنز فاصله بده. قاب بالایی رو به طور کامل از دوربین جدا کن. مراقب باش که کابل‌ها جایی گیر نکرده باشن و کشیده نشن.

خسته نباشی! بالاخره تونستی قاب بالایی دوربین رو با موفقیت باز کنی. برای بستن دوربین، کافیه همین مراحل رو از آخر به اول با دقت تکرار کنی.

یادت نره موقع لحیم‌کاری دوباره، سیم‌ها رو دقیقا سر جای خودشون متصل کنی. اگه این آموزش برات مفید بود، پیشنهاد می‌کنم اپلیکیشن آیسی‌مدار رو به دوستات هم معرفی کنی تا اونا هم بتونن خودشون دست‌به‌کار بشن و وسایلشون رو تعمیر کنن. موفق باشی!
