تعویض برد تغذیه (DC/DC) دوربین نیکون D70

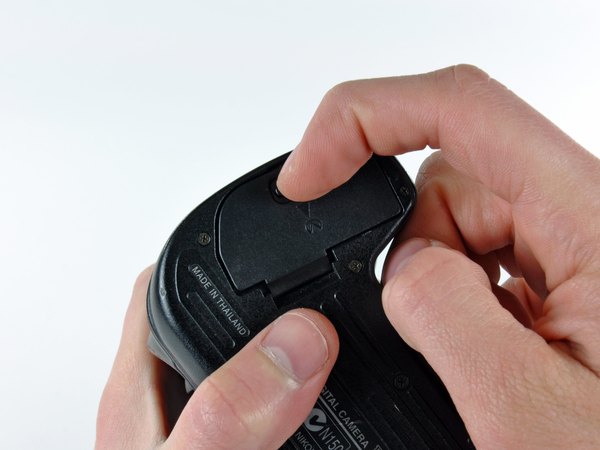

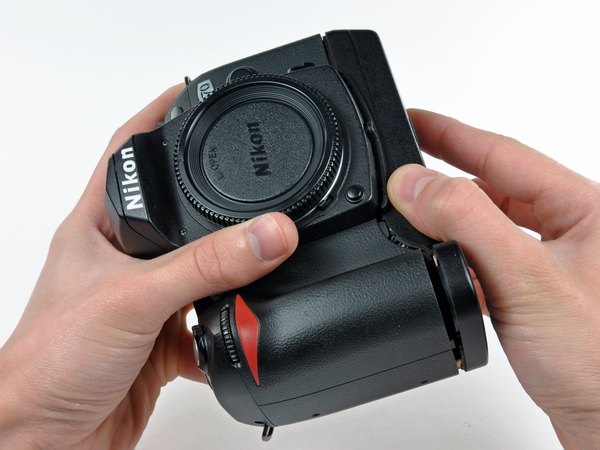

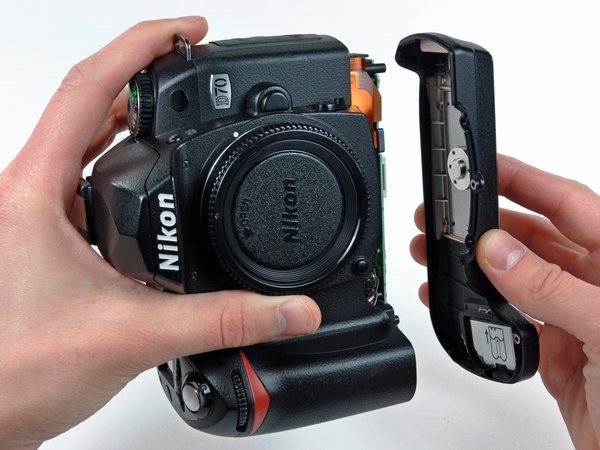

با انگشتت، ضامن باتری رو به سمت مرکز دوربین D70 بکش تا قفلش باز بشه. درپوش باتری رو باز کن و به سمت بیرون بچرخونش تا مزاحم کارت نباشه.

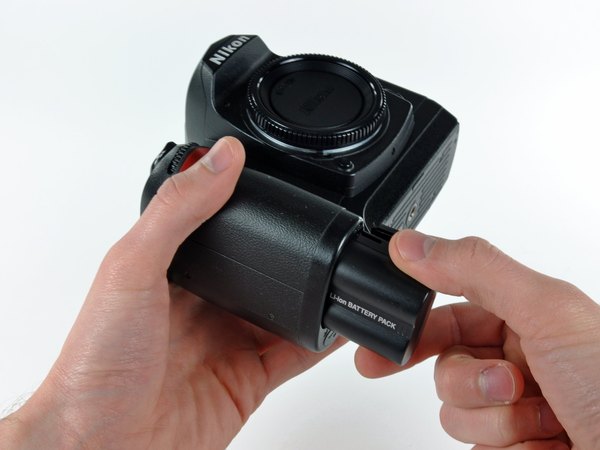

باتری رو آروم از داخل دوربین بکش بیرون.

اگه دیدی باتری راحت در نمیاد، یه کم چپ و راستش کن تا از جاش آزاد بشه.

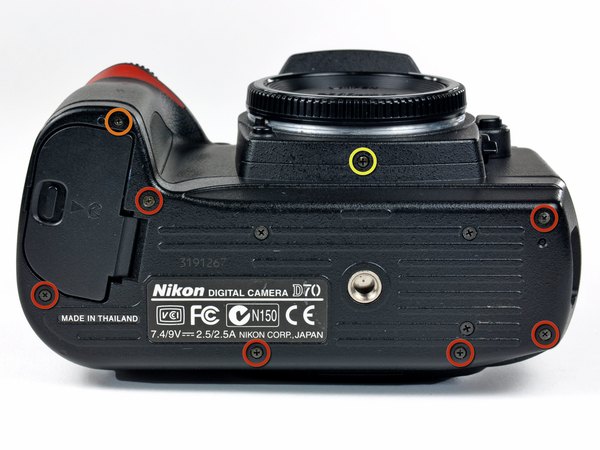

حالا باید هشت تا پیچی که قاب پایینی دوربین رو نگه داشتن باز کنی:

← شش تا پیچ چهارسو 5.8 میلی‌متری

← یک پیچ چهارسو 10.7 میلی‌متری

← یک پیچ چهارسو 8.2 میلی‌متری

قاب پایینی رو با احتیاط بکش تا از بدنه D70 فاصله بگیره. قاب رو کاملا جدا کن و بذارش کنار.

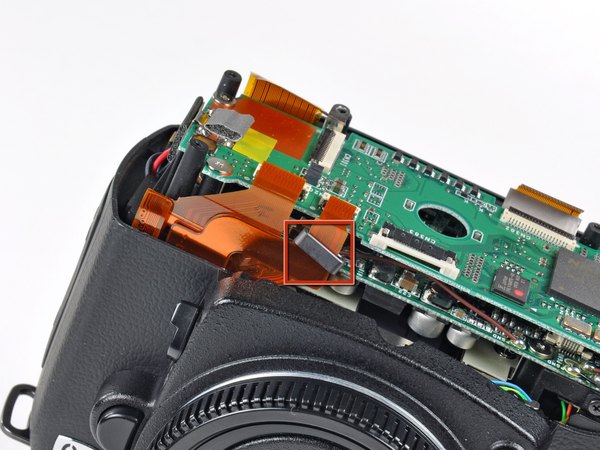

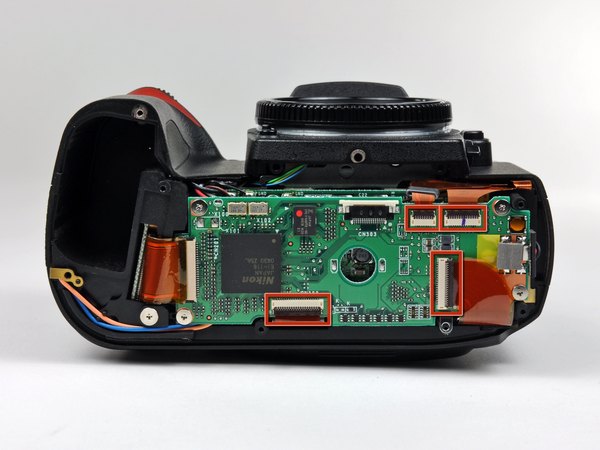

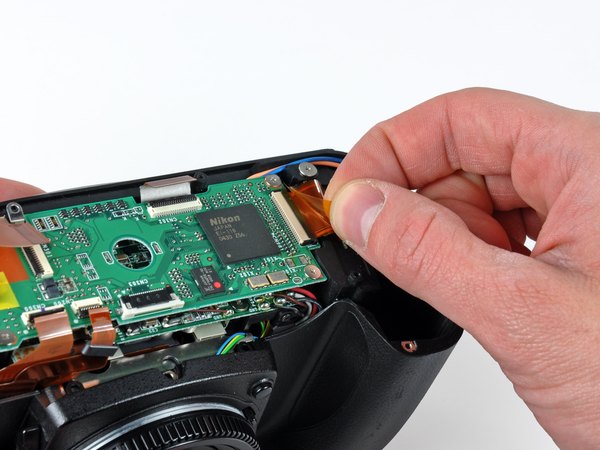

تو این مرحله باید چهار تا کابل فلت ZIF که تو عکس با رنگ قرمز مشخص شدن رو جدا کنی. برای این کار به این روش عمل کن: با نوک ناخن یا یه ابزار پلاستیکی، ضامن نگهدارنده روی هر سوکت رو به سمت بالا بده.

حواست باشه که فقط ضامن رو بالا بدی و به خود سوکت فشار نیاری، وگرنه از روی برد کنده میشه.

حالا کابل فلت رو صاف و مستقیم از تو سوکت بکش بیرون.

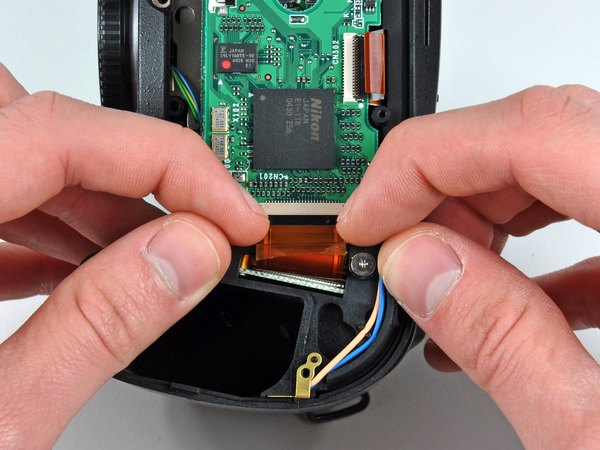

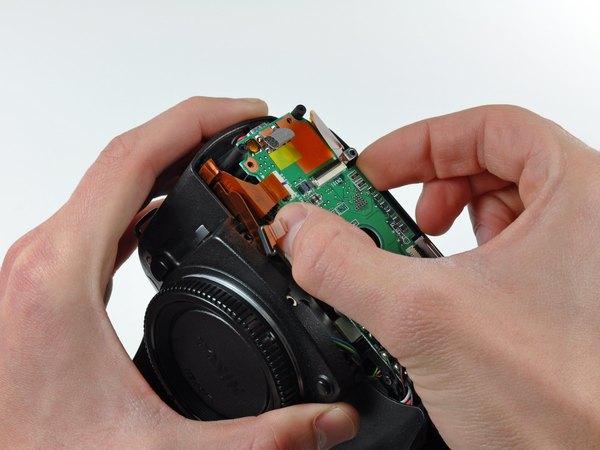

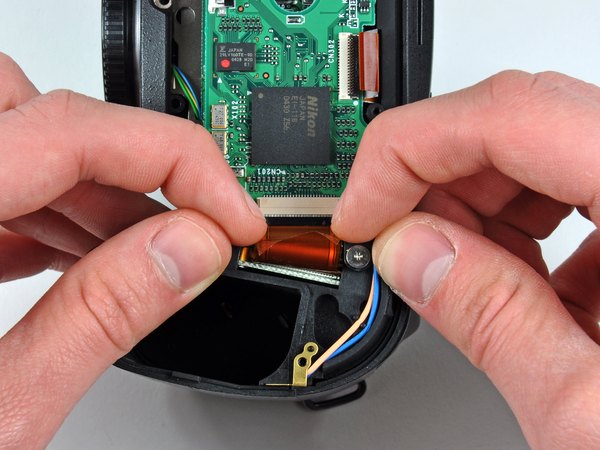

نوار چسبی که روی سوکت فلت مموری کارت (Compact Flash) زده شده رو آروم بلند کن.

نیازی نیست چسب رو کامل بکنی، همین که از روی سوکت برداشته بشه کافیه.

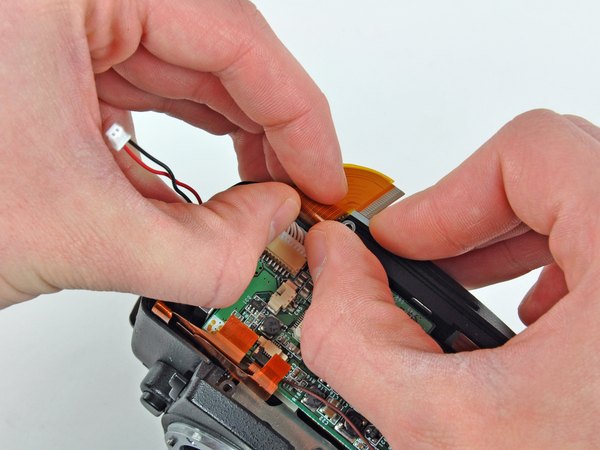

با استفاده از ناخن‌هات، قفل کابل ZIF رو با دقت به سمت بیرون بکش.

سعی نکن قفل رو کاملا در بیاری! این قفل فقط حدود 1 میلی‌متر جابجا میشه و بعد متوقف میشه.

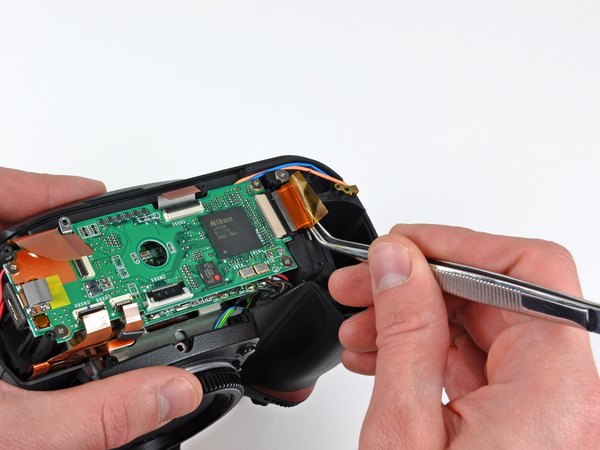

حالا با یه پنس کابل فلت مموری کارت رو آروم از سوکت خارج کن.

یه هسته آهنی (فریت) کوچیک دور کابل فلت ورودی برق (DC-In) هست؛ خیلی مراقب باش که گمش نکنی.

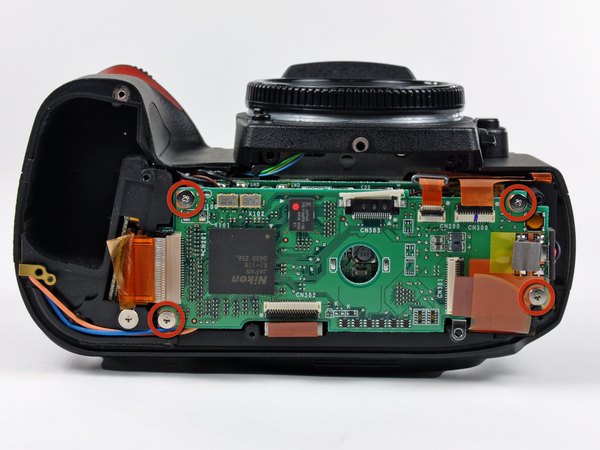

← چهار تا پیچ چهارسو 4.3 میلی‌متری که برد فشرده‌سازی حافظه رو به دوربین متصل کردن، باز کن.

با یه پنس، براکت رابط USB رو از لبه برد فشرده‌سازی حافظه فاصله بده و جدا کن.

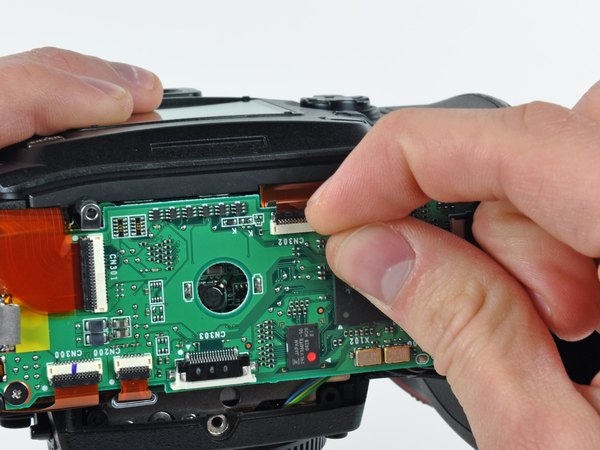

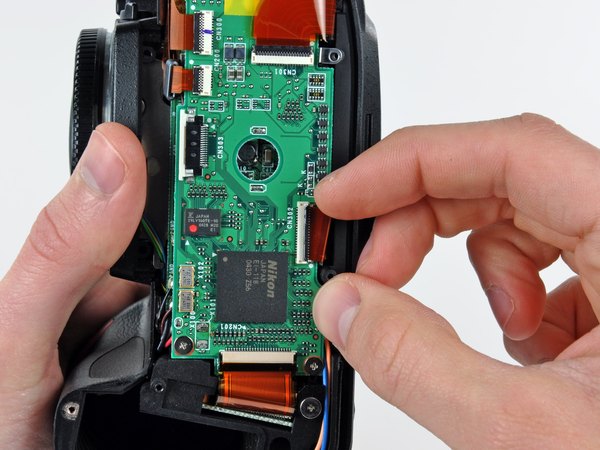

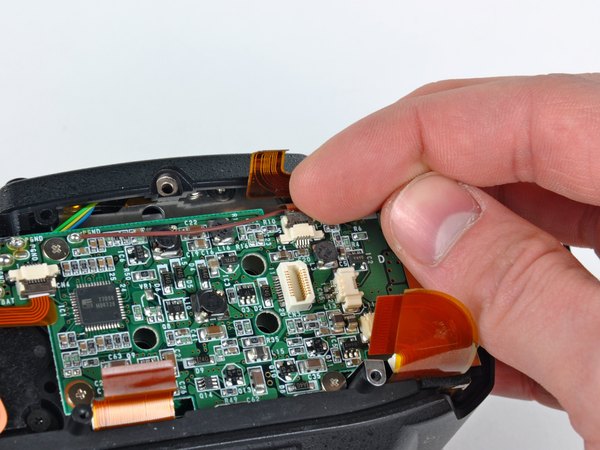

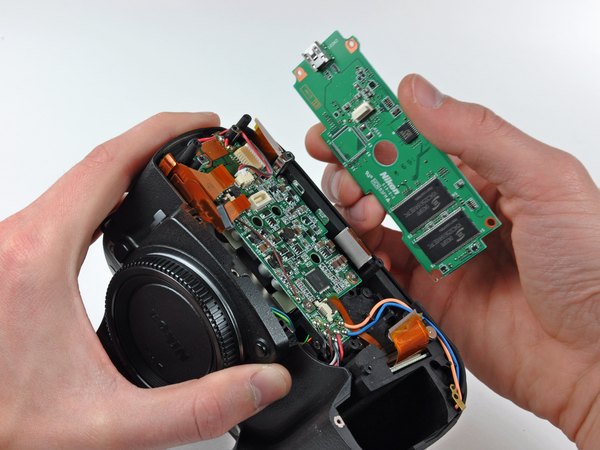

لبه‌های برد فشرده‌سازی حافظه رو دقیقا از همون جاهایی که تو عکس اول نشون داده شده بگیر. برد رو کاملا مستقیم به سمت بالا بکش تا از برد DC/DC جدا بشه. این‌طوری به کانکتور زیر برد آسیبی نمی‌رسه.

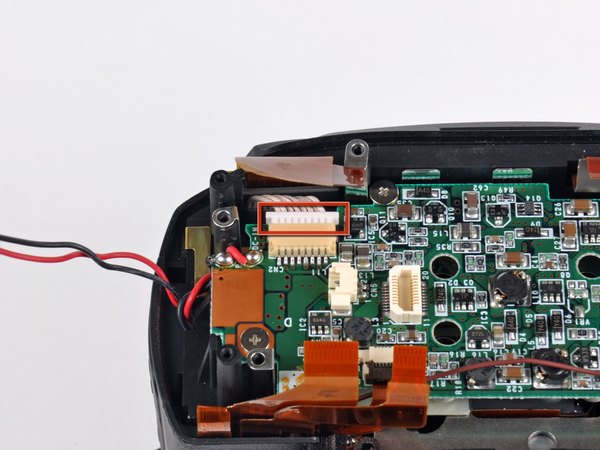

کانکتور برد ورودی برق (DC-In) رو با کشیدنش به سمت بیرون، از برد DC/DC جدا کن.

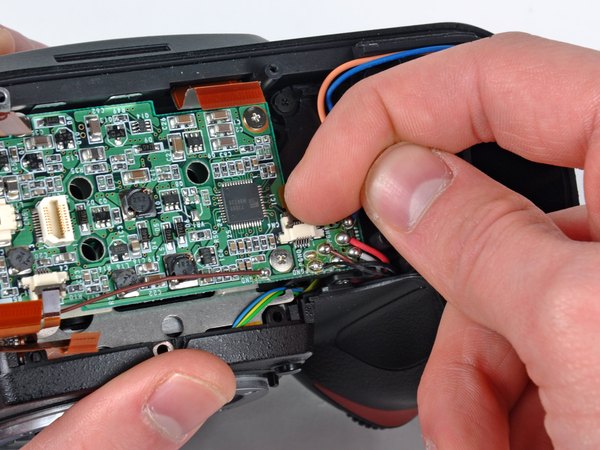

با ناخن‌هات، کانکتور سنسور تصویر (CCD) رو به بیرون هل بده تا از سوکتش خارج بشه.

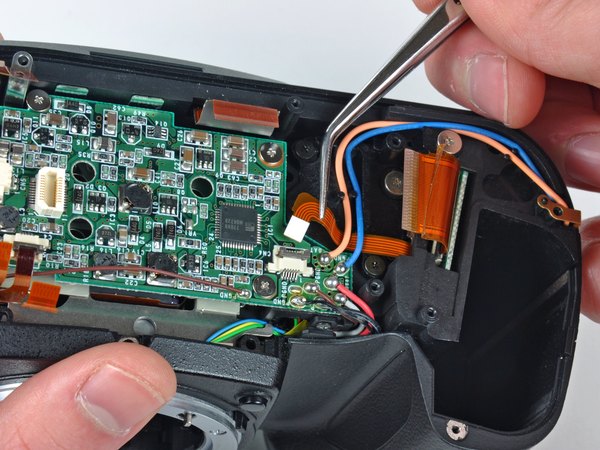

نزدیک قاب جلویی یه سوکت کابل فلت هست. با ناخنت ضامن ZIF اون رو به دقت بالا بده.

دوباره تاکید می‌کنیم که فقط ضامن متحرک رو بالا بدی و به بدنه اصلی سوکت دست نزنی.

با یه پنس، کابل فلت رو با ظرافت تمام از سوکت بکش بیرون.

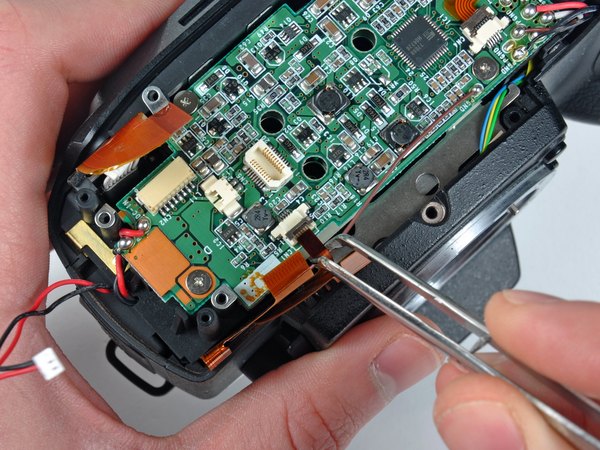

یه کابل فلت دیگه نزدیک محفظه باتری وجود داره. ضامن ZIF اون رو هم بالا بده.

اینجا هم حواست باشه که فشار فقط به ضامن متحرک وارد بشه، نه خود سوکت.

با پنس کابل فلت رو از جاش در بیار.

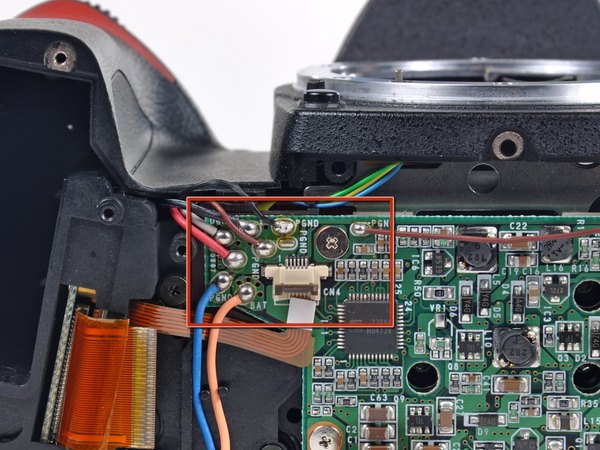

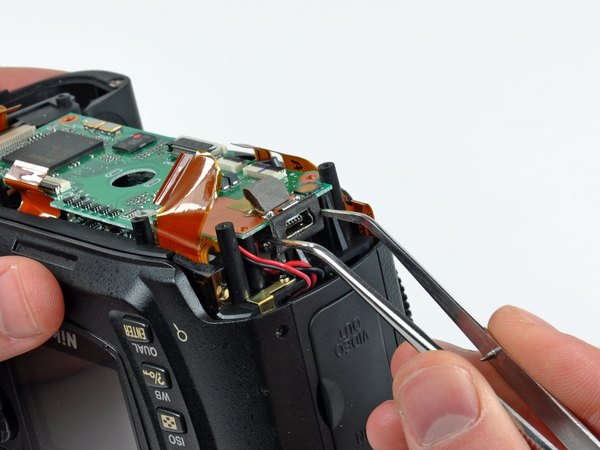

حالا نوبت به لحیم‌کشی (دی‌لحیم) می‌رسه. هشت تا سیمی که با کادر قرمز مشخص شدن رو با دقت از روی برد جدا کن.

هویه رو زیاد روی برد نگه ندار! قطعات زیادی روی برد DC/DC هستن که به حرارت بالا حساسن و ممکنه بسوزن.

دو تا سیم مشکی اینجا هست که خیلی شبیه به همن. یادت باشه اونی که نازک‌تره، به قسمت مرکزی‌تر برد وصل میشه.

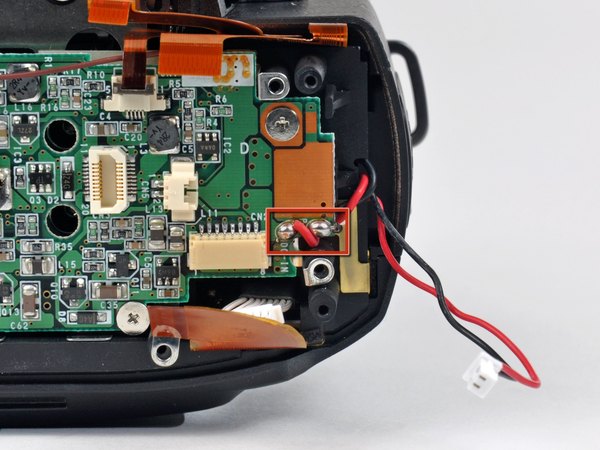

سیم‌های مثبت و منفی ورودی برق (DC-In) که تو تصویر مشخص شدن رو هم با هویه از برد جدا کن.

باز هم مراقب باش که موقع برداشتن این سیم‌ها، حرارت بیش از حد به برد ندی.

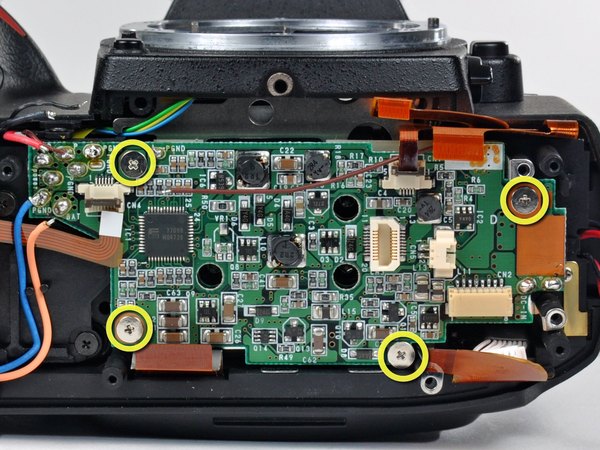

← چهار تا پیچ چهارسو 4.2 میلی‌متری که برد DC/DC رو به بدنه محکم کردن رو باز کن.

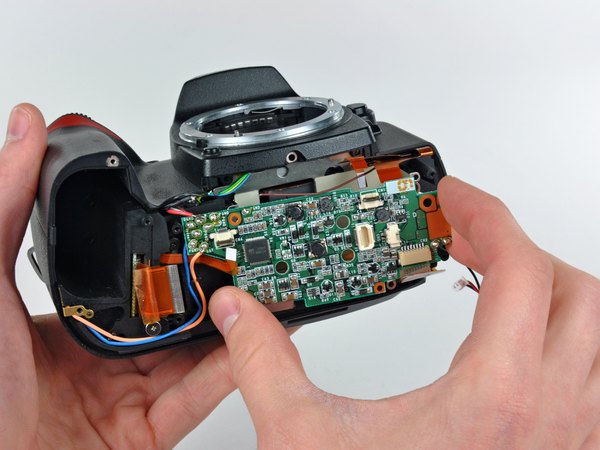

در نهایت برد DC/DC رو از دوربین در بیار. موقع برداشتنش حواست به کابل‌هایی که ممکنه گیر کنن باشه.

ایول، کار باز کردن برد تموم شد! برای بستن دوربین کافیه همین مراحل رو از آخر به اول انجام بدی. دقت کن که موقع لحیم‌کاری دوباره، هر سیم دقیقا سر جای خودش قرار بگیره و اتصالات محکم باشن.
