تعویض اسپیکر چپ کنسول Analogue Pocket

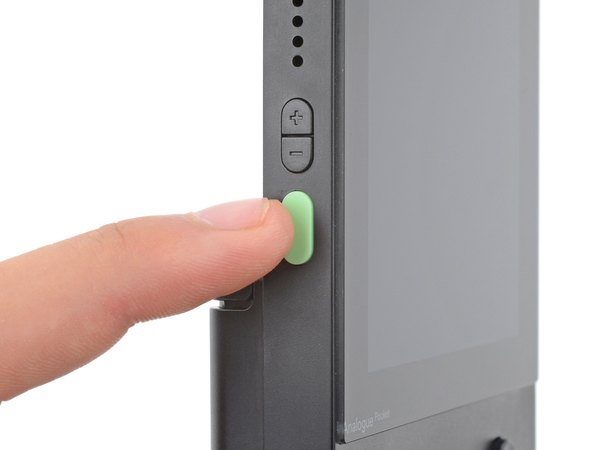

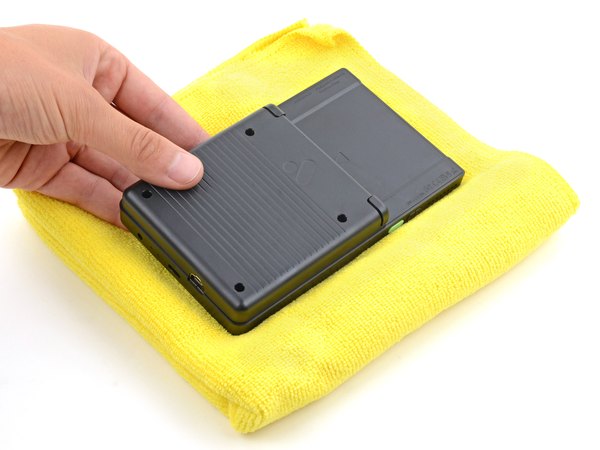

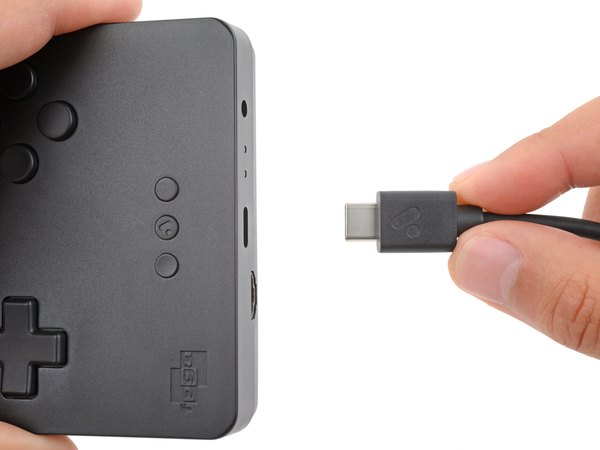

اول از همه تمام کابل‌هایی که به دستگاه وصله رو جدا کن و مطمئن شو که کنسولت کاملا خاموش شده. برای اینکه بتونی راحت روی دستگاه کار کنی، باید اون رو به پشت بخوابونی. پس برای محافظت از صفحه نمایشگر حساسش، حتما یه حوله تمیز یا پارچه نرم روی میزت پهن کن.

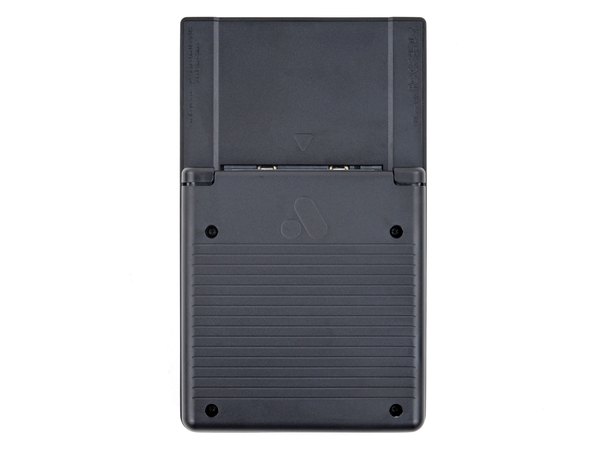

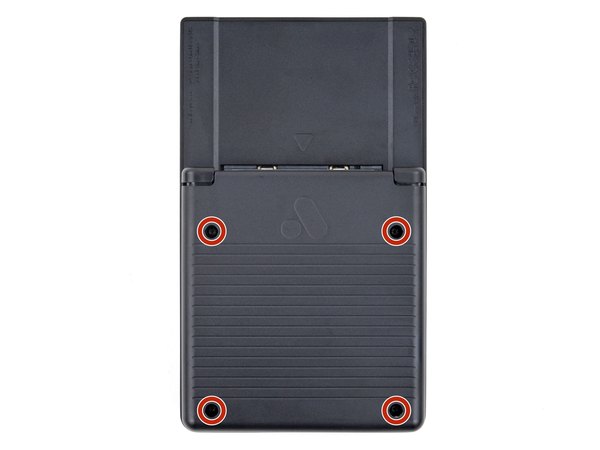

← پیچ‌گوشتی تورکس T6 خودت رو بردار و چهار تا پیچ 13.4 میلی‌متری که قاب باتری رو سر جاش محکم کردن، با دقت باز کن.

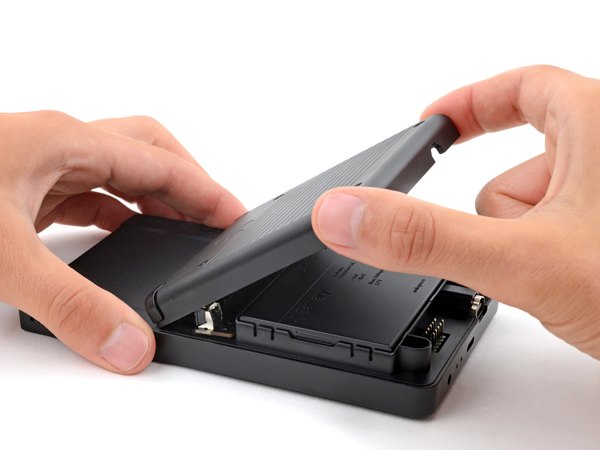

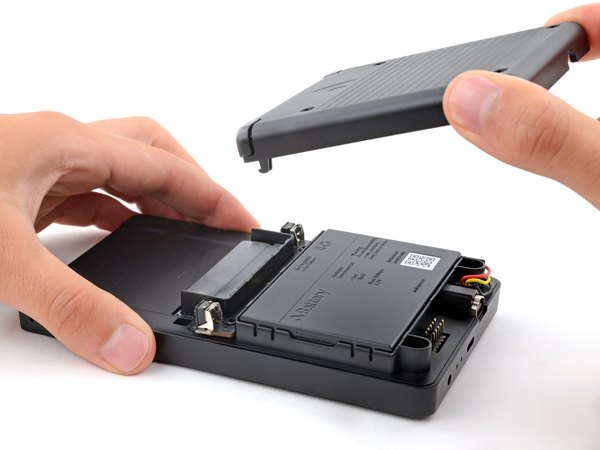

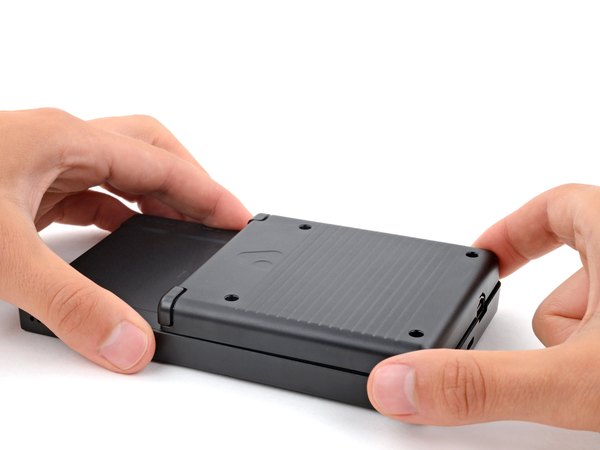

لبه پایینی قاب باتری رو خیلی آروم به سمت بالا بکش تا خارهای پلاستیکیش آزاد بشن. حالا می‌تونی قاب باتری رو کامل از روی دستگاه برداری و بذاری کنار.

یادت باشه موقع بستن دوباره دستگاه، اول باید خارهای لبه بالایی قاب رو توی شیارهای قاب پشتی جا بندازی و بعد قاب رو کامل سر جاش بخوابونی.

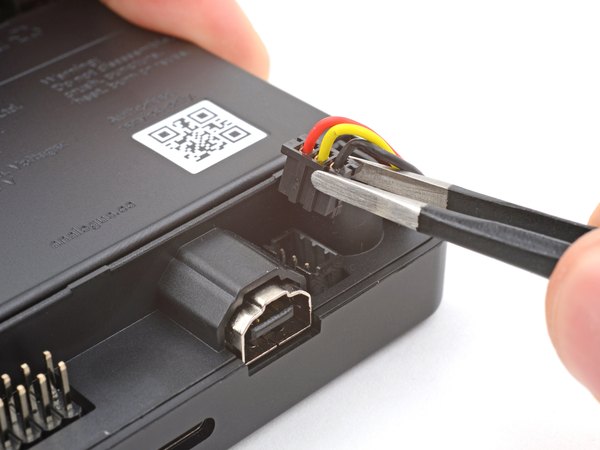

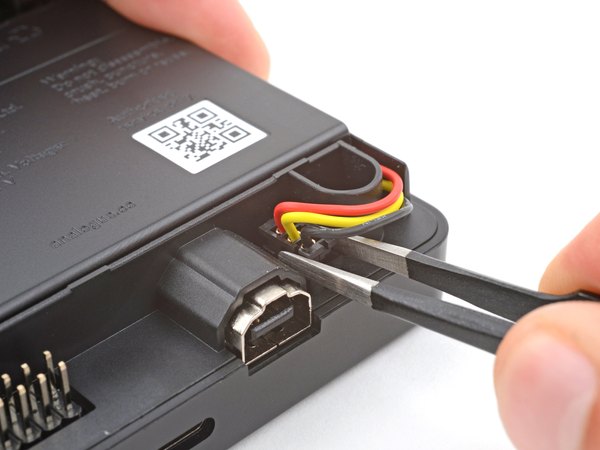

با یه پنس سرپهن، کانکتور باتری رو که تو گوشه پایین سمت راست قرار داره بگیر و آروم از سوکتش بکش بیرون.

اگه دیدی کانکتور سفت چسبیده، یکم به چپ و راست تکونش بده تا شل بشه و راحت‌تر دربیاد.

موقع جمع کردن دستگاه، از سر تخت اسپاجر استفاده کن و لبه‌های کانکتور رو فشار بده تا کاملا توی سوکت کیپ بشه.

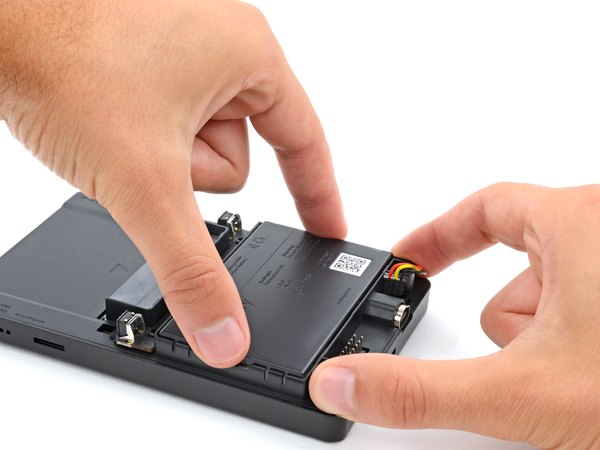

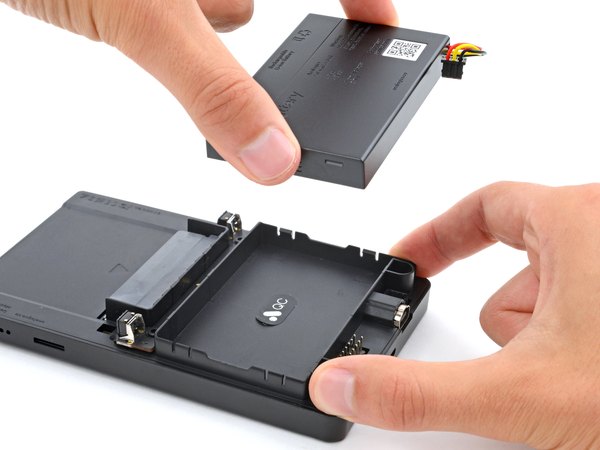

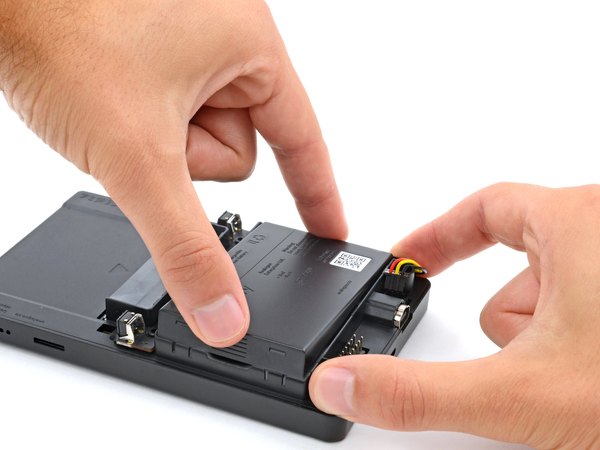

یکی از لبه‌های کوتاه باتری رو به سمت بالا اهرم کن تا گیره‌های نگهدارنده‌ش ول کنن. حالا باتری رو کامل از دستگاه خارج کن.

برای جا زدن دوباره باتری، کافیه اون رو توی محفظه‌ش فشار بدی تا گیره‌ها با صدای تقه جا بیفتن.

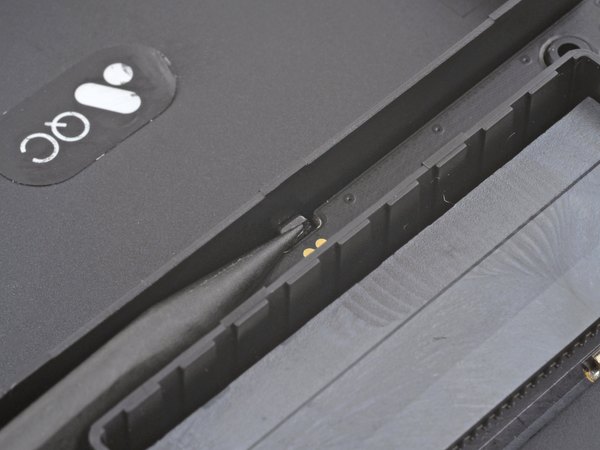

یه گیره پلاستیکی کوچیک درست وسط برد دکمه‌ها قرار داره که اونو سر جاش نگه می‌داره.

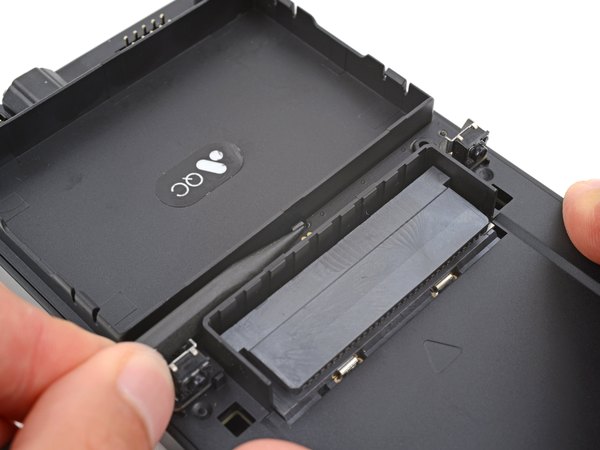

نوک اسپاجر رو بذار پشت این گیره پلاستیکی و آروم فشارش بده به سمت بیرون تا برد آزاد بشه.

اصلا سعی نکن برد رو الان کامل بکشی بیرون! یه کابل فلت خیلی ظریف برد رو به دستگاه وصل کرده که با این کار ممکنه پاره بشه.

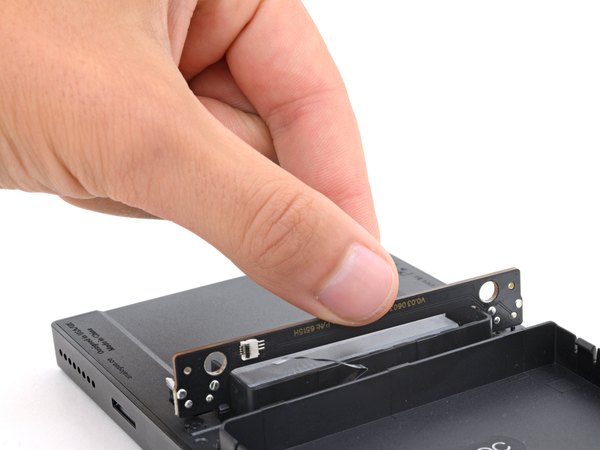

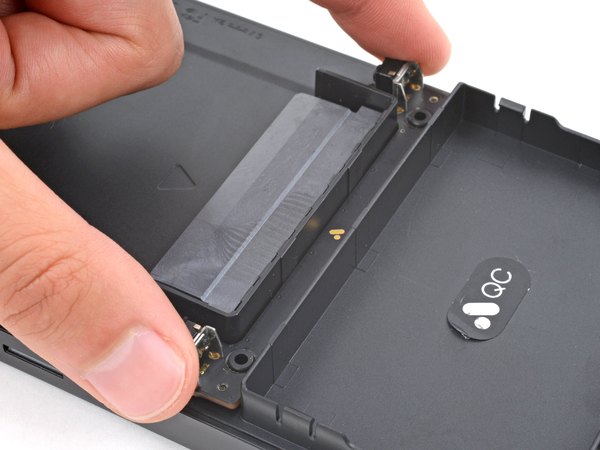

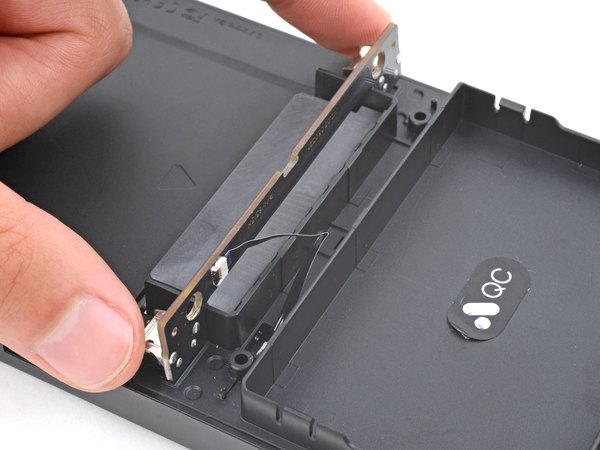

لبه پایینی برد دکمه‌ها رو بگیر و به شکل دورانی بیار بالا، جوری که از روی خشاب کارتریج رد بشه. حالا برد رو بذار روی خشاب کارتریج؛ طوری که کانکتور کابلش به سمت پایین دستگاه قرار بگیره و بتونی راحت بهش دسترسی داشته باشی.

نکاتی برای موقع بستن دوباره دستگاه:

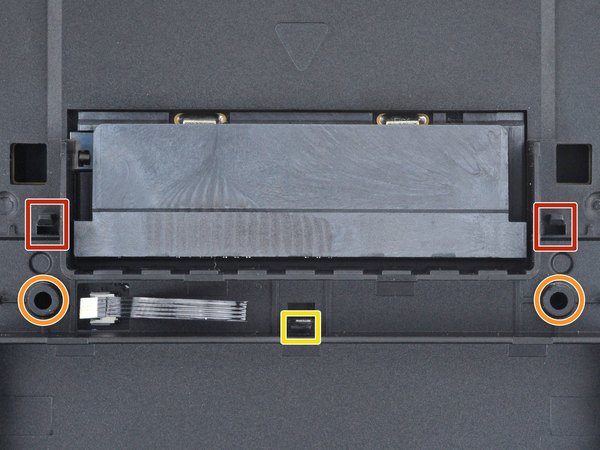

← لبه‌های بالایی برد رو ببر زیر خارهایی که روی قاب پشتی تعبیه شدن.

← برد رو روی قاب پشتی بخوابون، جوری که پایه‌های تراز دقیقا بیفتن توی سوراخ‌های دایره‌ای روی برد.

← در نهایت برد رو فشار بده پایین تا گیره پلاستیکی وسطش دوباره چفت بشه.

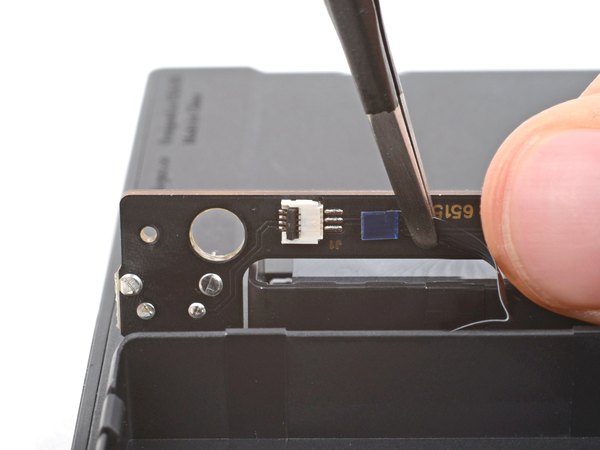

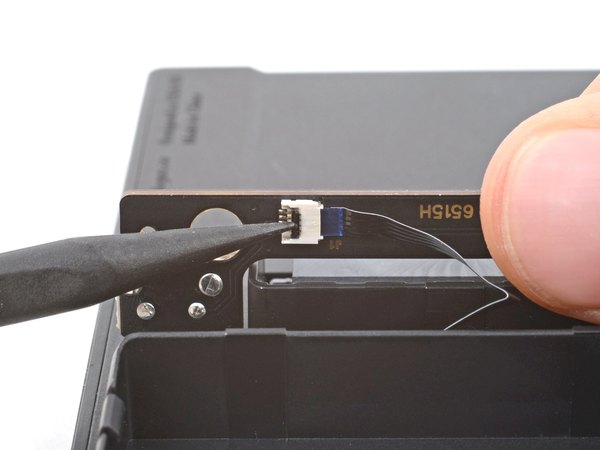

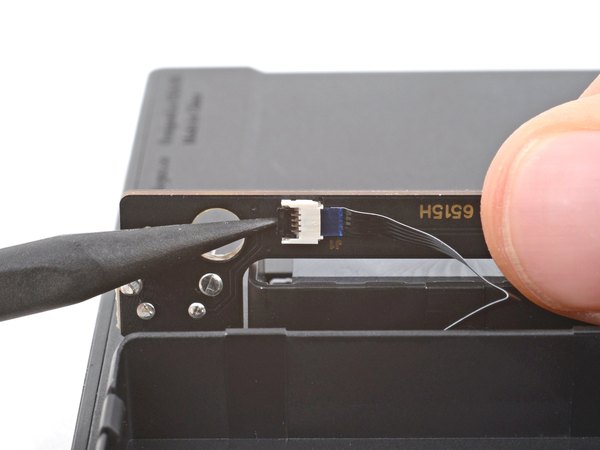

با نوک اسپاجر یا حتی ناخن تمیز، زبونه‌ی قفل‌کننده کانکتور ZIF رو (که روی خود برد قرار داره) به سمت بالا باز کن. حالا با یه پنس سرپهن، کابل رو مستقیم و صاف از توی سوکتش بکش بیرون.

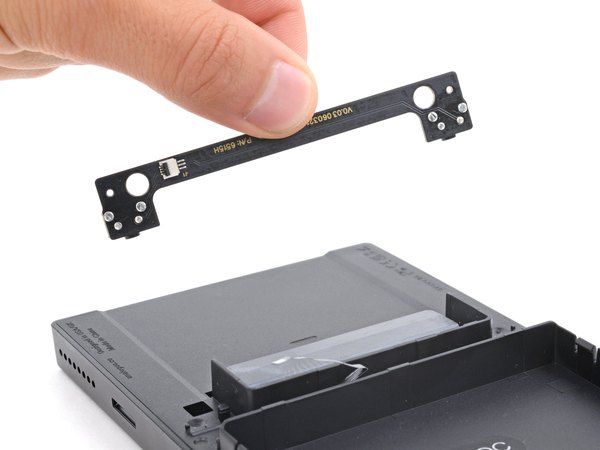

برد دکمه‌ها رو بردار و از دستگاه دور کن تا مزاحم کارت نباشه.

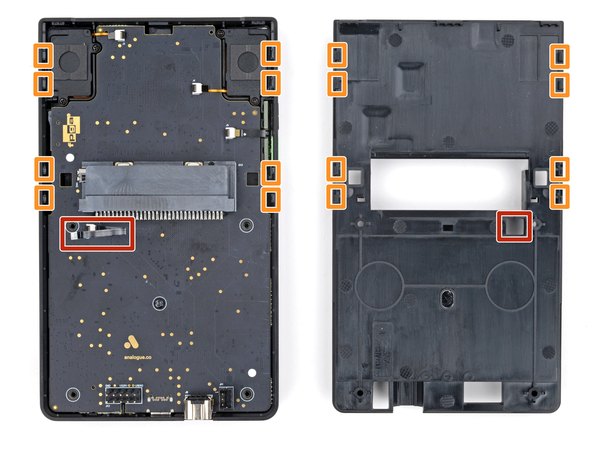

دورتادور قاب پشتی با خارهای کشویی به بدنه اصلی چفت شده.

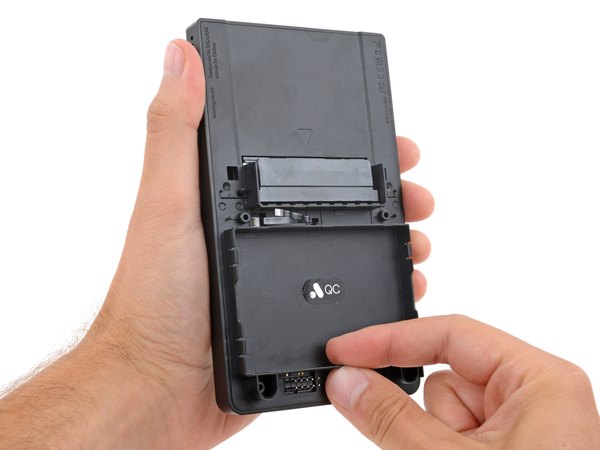

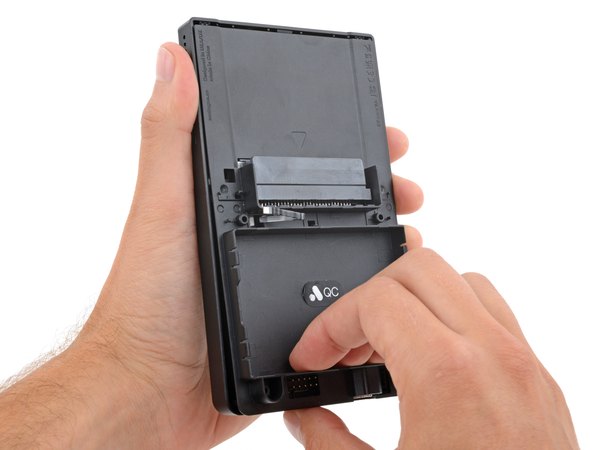

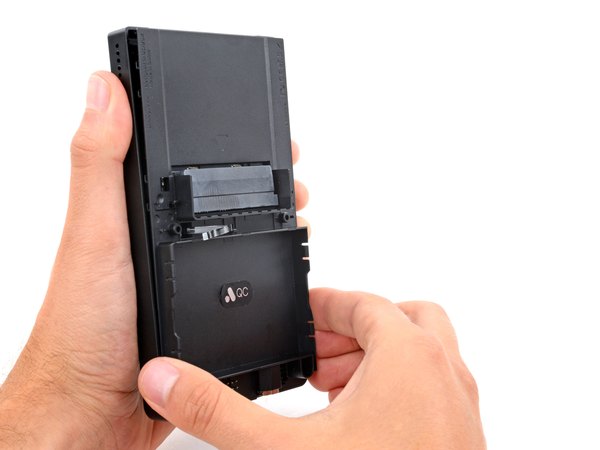

با یه دستت دستگاه رو محکم بگیر تا تکون نخوره. با دست دیگه‌ت، لبه پایینی قاب پشتی رو یکم بلند کن تا از قاب جلویی فاصله بگیره. حالا قاب پشتی رو به سمت پایین بکش تا خارهای کشویی کاملا از هم جدا بشن.

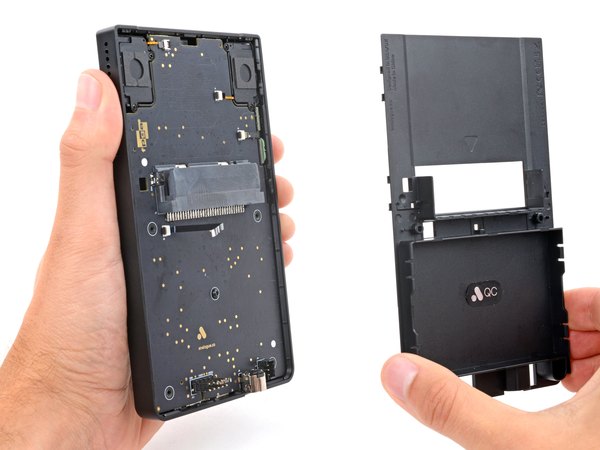

قاب پشتی رو کامل بردار و بذار کنار.

موقع سرهم کردن:

← کابل برد دکمه‌ها رو از شیار مخصوصش روی قاب پشتی رد کن.

قاب پشتی رو جوری روی قاب جلویی بذار که لبه پایینیش یه مقدار بیرون‌زدگی داشته باشه.

این کار باعث می‌شه خارها بتونن توی مسیرشون حرکت کنن. اگه از همون اول قاب‌ها رو کاملا مماس و جفت هم بذاری، خارها جا نمی‌رن.

← قاب پشتی رو فشار بده به سمت داخل و بعد هولش بده بالا تا خارهای کشویی کامل درگیر بشن.

چون الان دستگاه به صورت وارونه روی میزه، اسپیکر چپ در واقع سمت راست دست تو قرار گرفته. حواست به این نکته باشه.

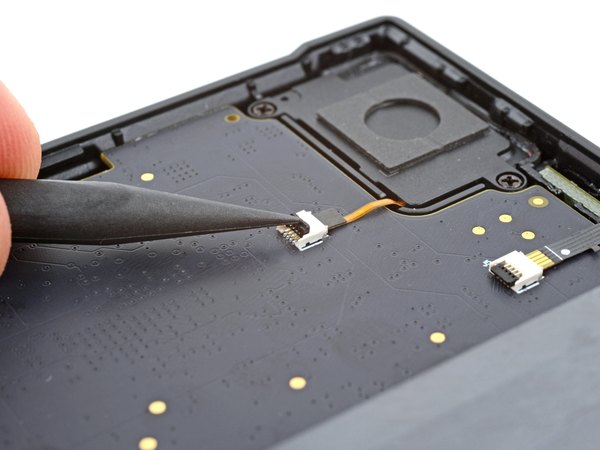

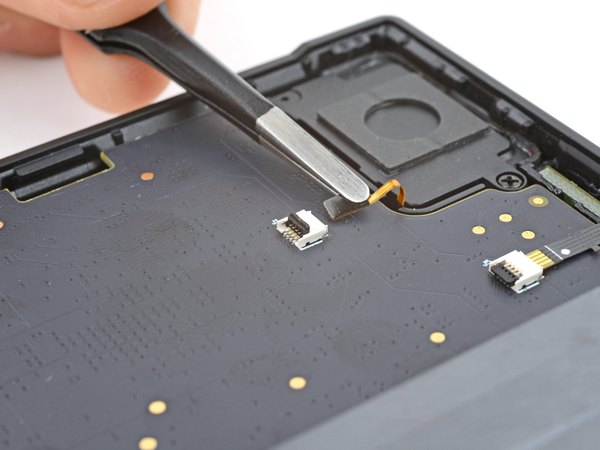

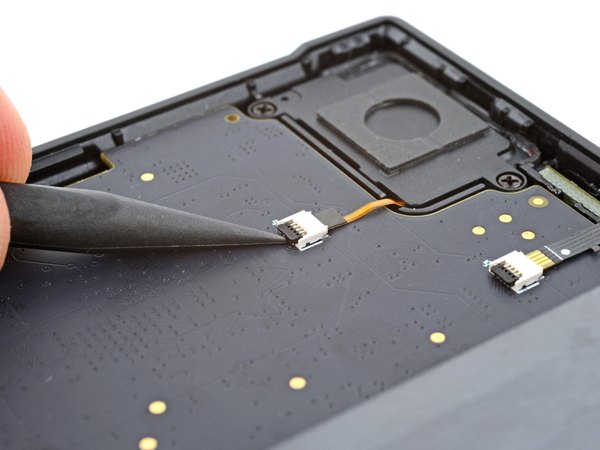

نوک اسپاجر رو ببر زیر زبونه‌ی قفل‌کننده کانکتور ZIF کابل اسپیکر و خیلی نرم بازش کن. حالا با همون پنس سرپهن، کابل رو مستقیم بکش بیرون تا اتصال اسپیکر قطع بشه.

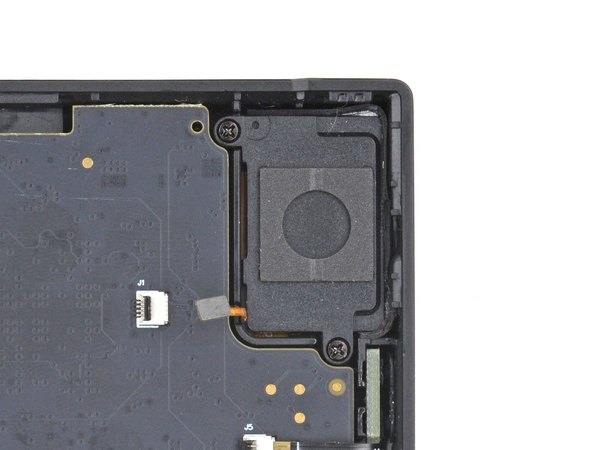

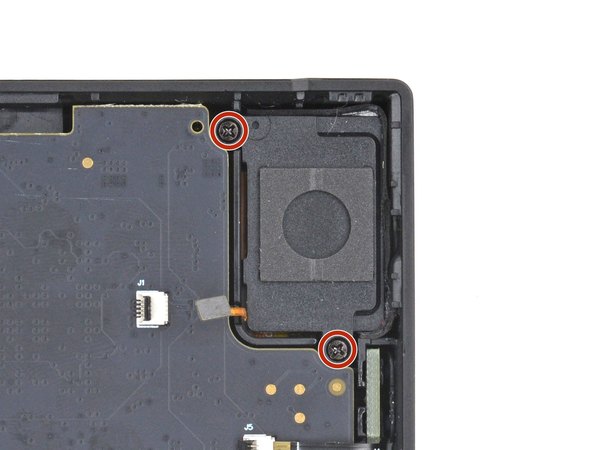

← پیچ‌گوشتی چهارسو رو بردار و دو تا پیچ 4.7 میلی‌متری که اسپیکر چپ رو سر جاش نگه داشتن، باز کن.

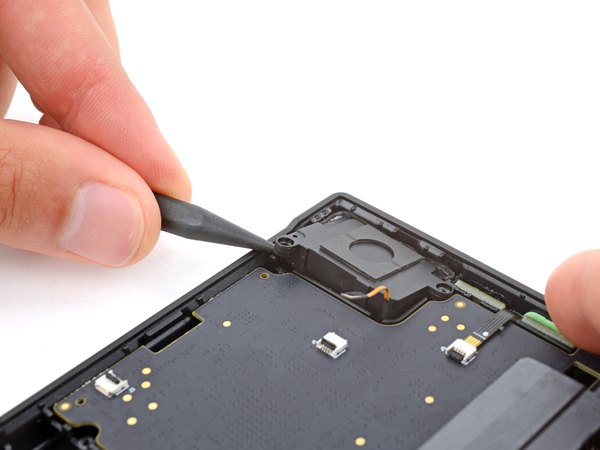

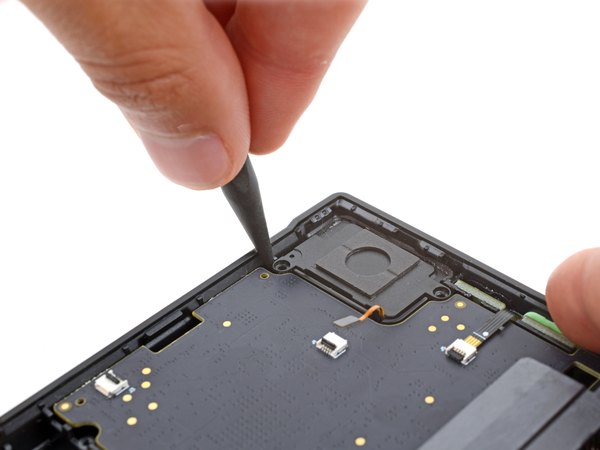

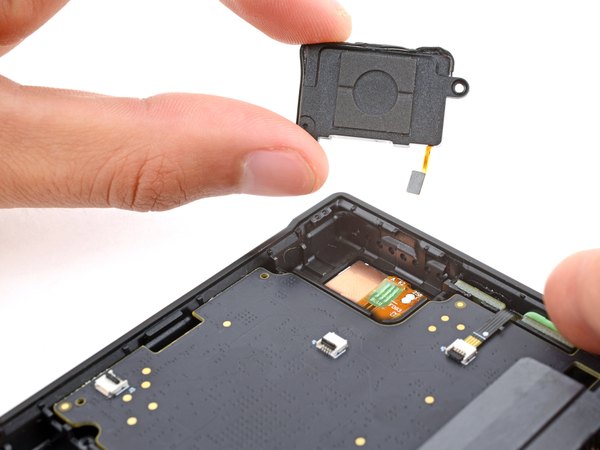

نوک اسپاجر رو بنداز بین گوشه بالا سمت چپ اسپیکر و بدنه دستگاه. اسپیکر رو به سمت بالا اهرم کن تا از جاش دربیاد و کامل از دستگاه خارجش کن.

تعویض اسپیکر هم با موفقیت تموم شد! حالا می‌تونی قطعه جدید رو سر جاش بذاری و با معکوس کردن همین مراحل، کنسولت رو دوباره ببندی. امیدواریم از این آموزش لذت برده باشی.
