تعویض برد دکمه‌های کنسول Analogue Pocket

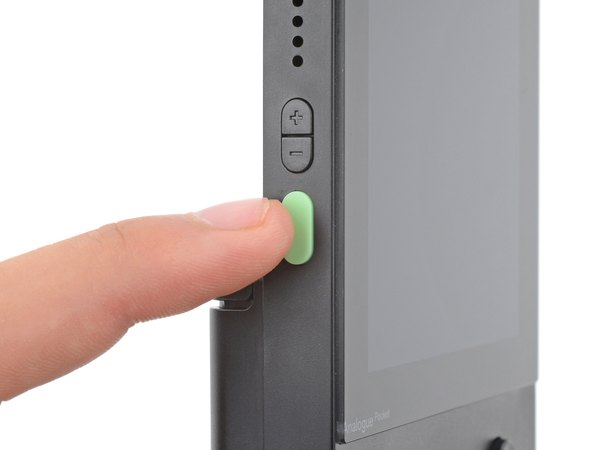

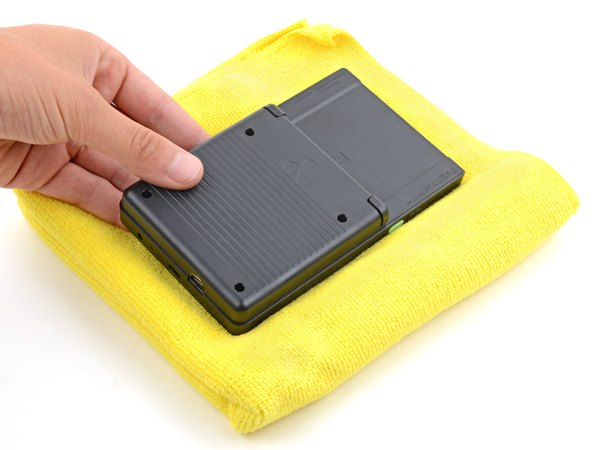

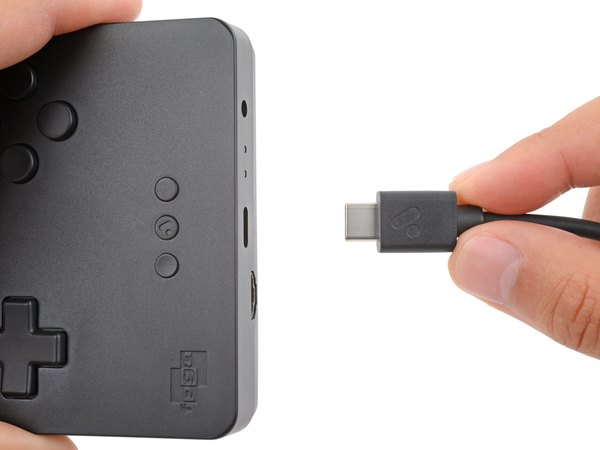

اول از همه، تمام کابل‌هایی که به دستگاه وصله رو جدا کن و مطمئن شو که کنسولت کاملا خاموش شده. برای اینکه بتونی روی دستگاه کار کنی، باید اون رو به پشت بخوابونی. پس برای محافظت از صفحه نمایشگر، حتما یه پارچه نرم یا حوله تمیز روی میزت پهن کن و دستگاه رو روش بذار.

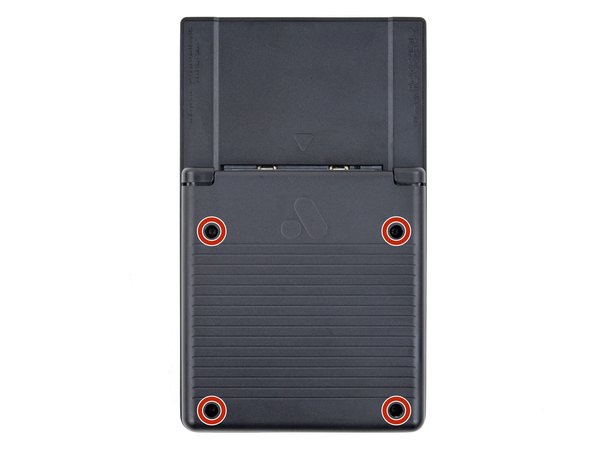

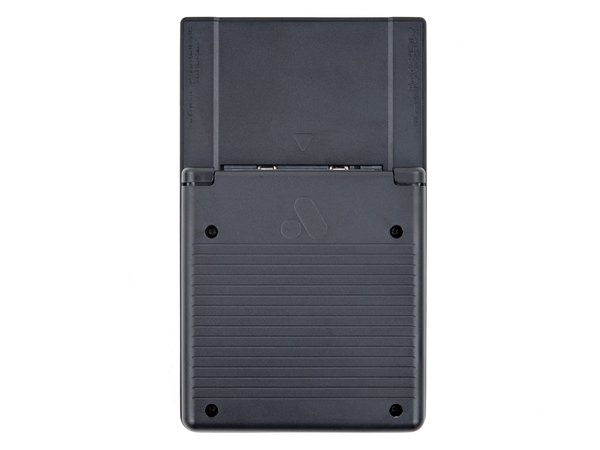

← پیچ‌گوشتی تورکس T6 رو بردار و چهار تا پیچ 13.4 میلی‌متری که قاب باتری رو سر جاش محکم کردن، با دقت باز کن.

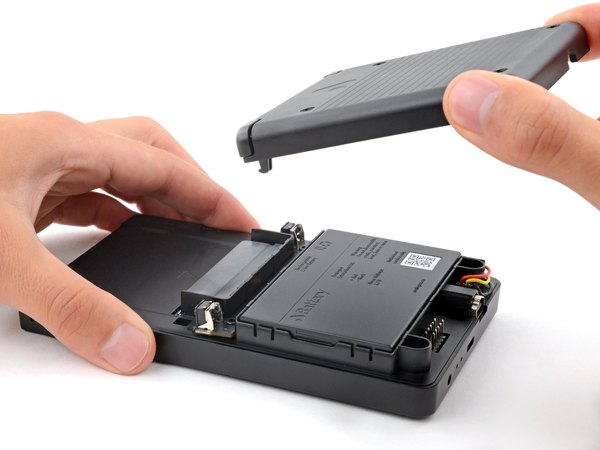

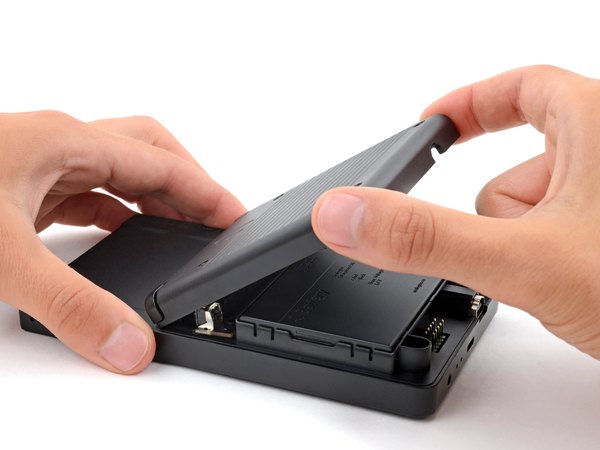

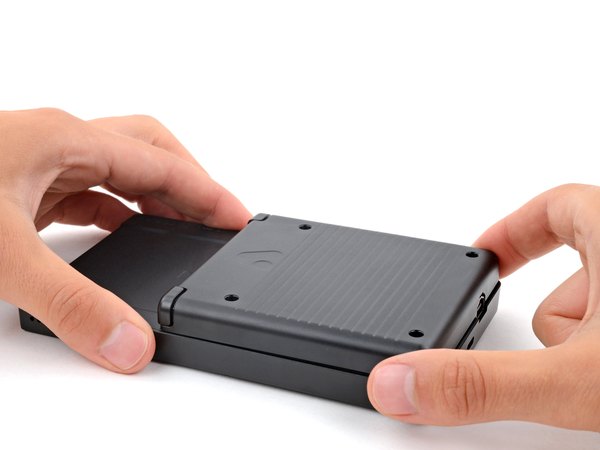

لبه پایینی قاب باتری رو خیلی آروم به سمت بالا بکش تا خارهای پلاستیکیش آزاد بشن. حالا قاب باتری رو کامل از روی دستگاه بردار و بذار کنار.

یادت باشه موقع بستن دوباره دستگاه، اول باید خارهای لبه بالایی قاب رو توی شیارهای قاب پشتی جا بندازی و بعد قاب رو کامل سر جاش بخوابونی.

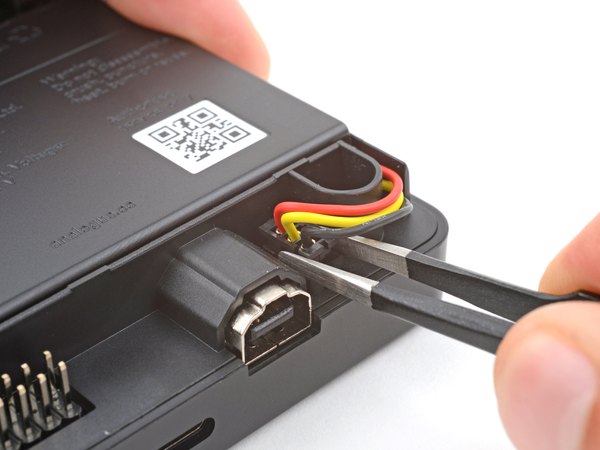

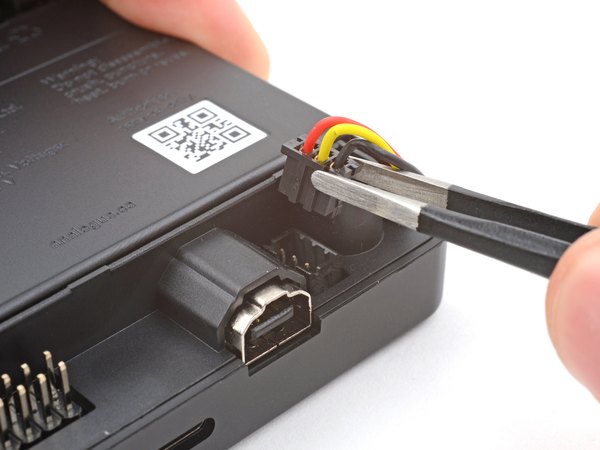

با یه پنس سرپهن، کانکتور باتری رو که تو گوشه پایین سمت راست قرار داره بگیر و آروم از سوکتش بکش بیرون.

اگه دیدی کانکتور سفت چسبیده، یکم به چپ و راست تکونش بده تا شل بشه و راحت‌تر دربیاد.

موقع جمع کردن دستگاه، از سر تخت اسپاجر استفاده کن و لبه‌های کانکتور رو فشار بده تا کاملا توی سوکت کیپ بشه.

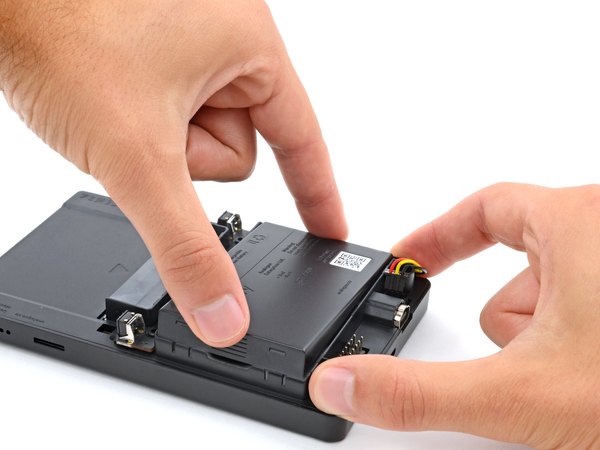

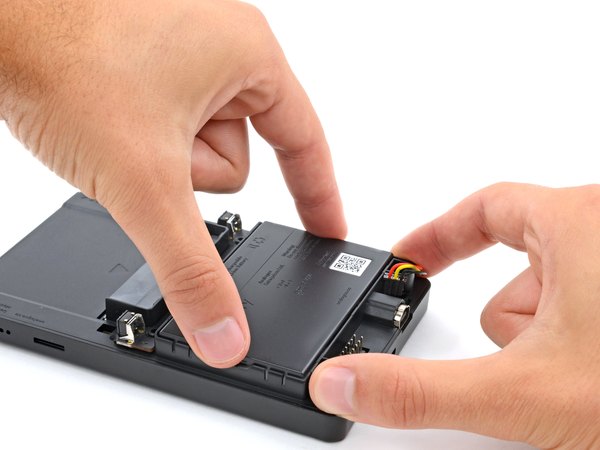

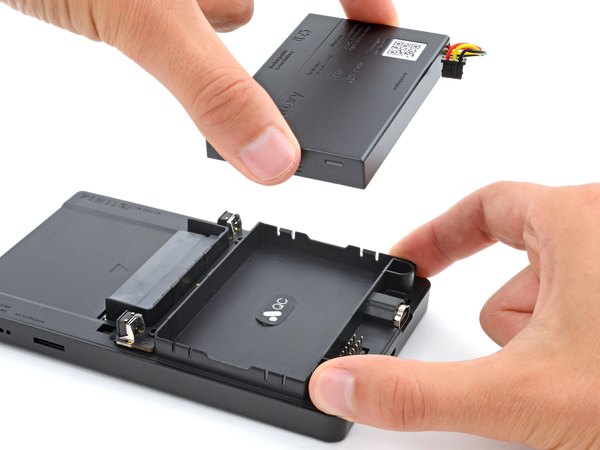

یکی از لبه‌های کوتاه باتری رو به سمت بالا اهرم کن تا گیره‌های نگهدارنده‌ش ول کنن. حالا باتری رو کامل از دستگاه خارج کن.

برای جا زدن دوباره باتری، کافیه اون رو توی محفظه‌ش فشار بدی تا گیره‌ها با صدای تقه جا بیفتن.

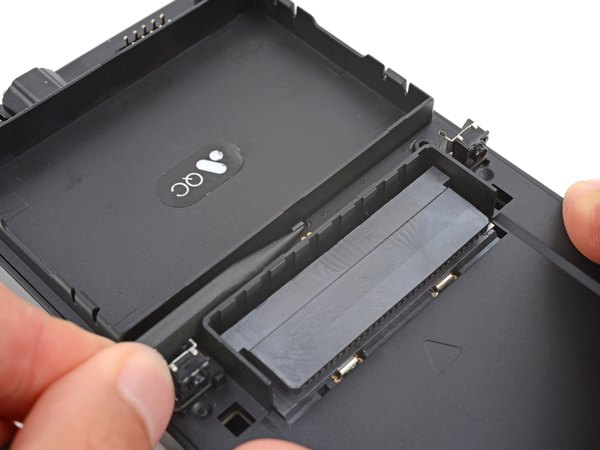

یه گیره پلاستیکی کوچیک درست وسط برد دکمه‌ها قرار داره که اونو سر جاش نگه می‌داره.

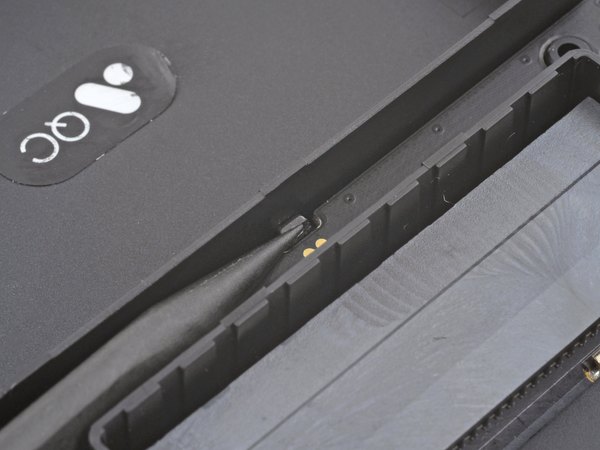

نوک اسپاجر رو بذار پشت این گیره پلاستیکی و آروم فشارش بده به سمت بیرون تا برد آزاد بشه.

اصلا سعی نکن برد رو الان کامل بکشی بیرون! یه کابل فلت خیلی ظریف برد رو به دستگاه وصل کرده که با این کار ممکنه پاره بشه.

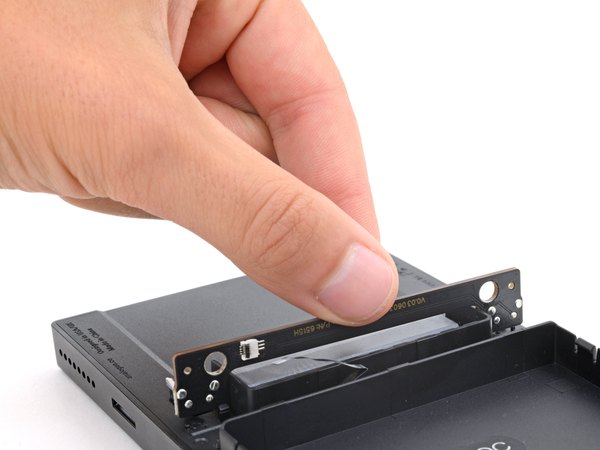

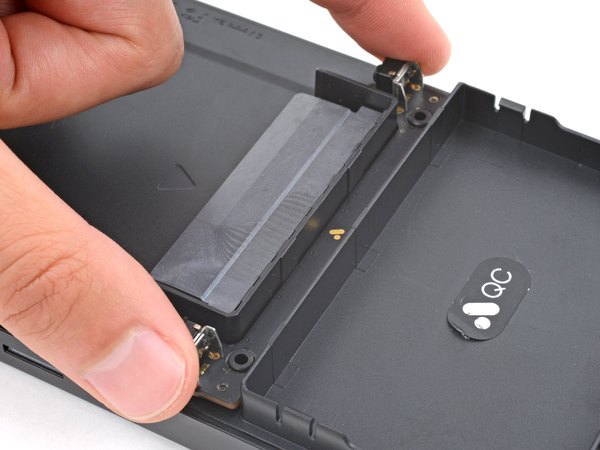

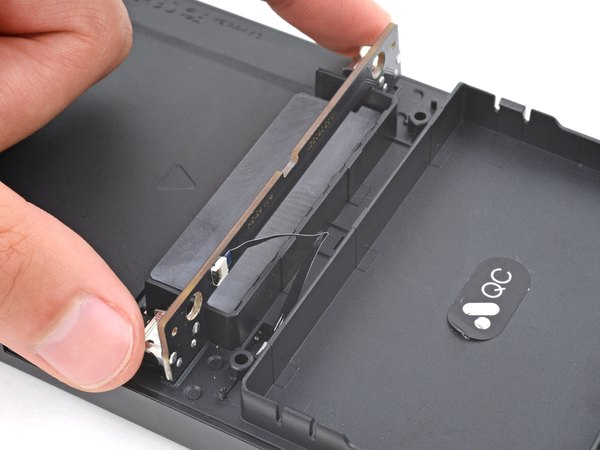

لبه پایینی برد دکمه‌ها رو بگیر و به شکل دورانی بیار بالا، جوری که از روی خشاب کارتریج رد بشه. حالا برد رو بذار روی خشاب کارتریج؛ طوری که کانکتور کابلش به سمت پایین دستگاه قرار بگیره و بتونی راحت بهش دسترسی داشته باشی.

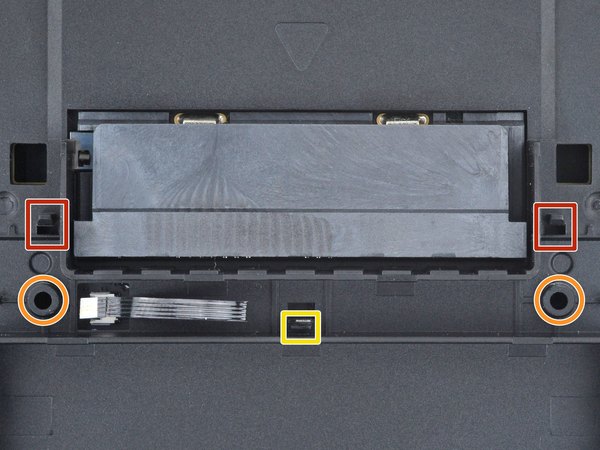

نکاتی برای موقع بستن دوباره دستگاه:

← لبه‌های بالایی برد رو ببر زیر خارهایی که روی قاب پشتی تعبیه شدن.

← برد رو روی قاب پشتی بخوابون، جوری که پایه‌های تراز دقیقا بیفتن توی سوراخ‌های دایره‌ای روی برد.

← در نهایت برد رو فشار بده پایین تا گیره پلاستیکی وسطش دوباره چفت بشه.

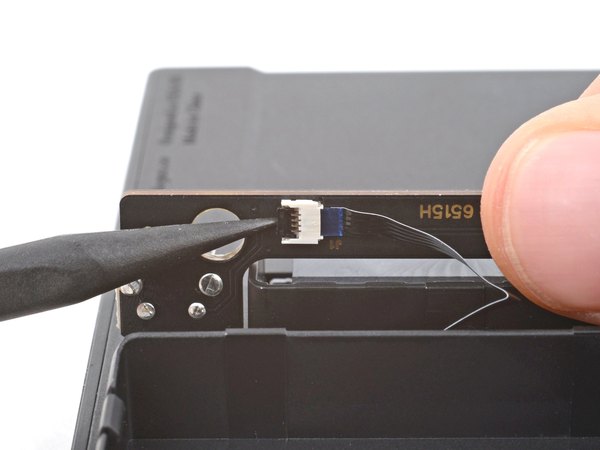

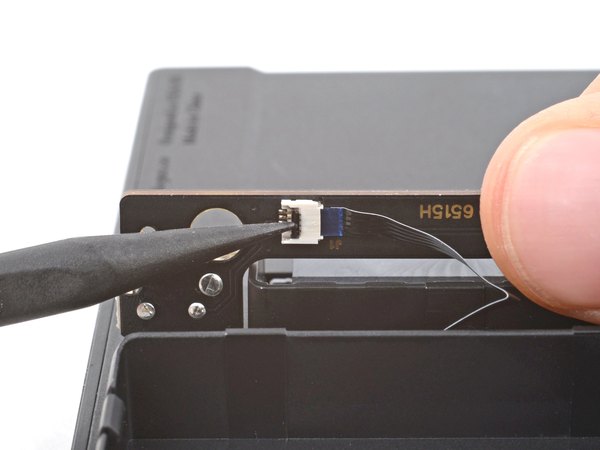

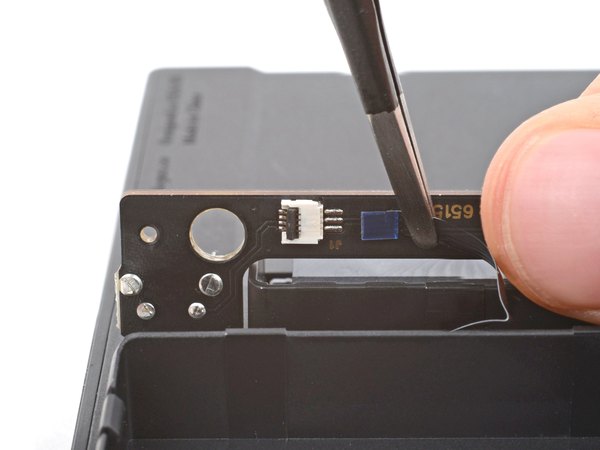

با نوک اسپاجر یا حتی ناخن تمیز، زبونه‌ی قفل‌کننده کانکتور ZIF رو (که روی خود برد قرار داره) به سمت بالا باز کن. حالا با یه پنس سرپهن، کابل رو مستقیم و صاف از توی سوکتش بکش بیرون.

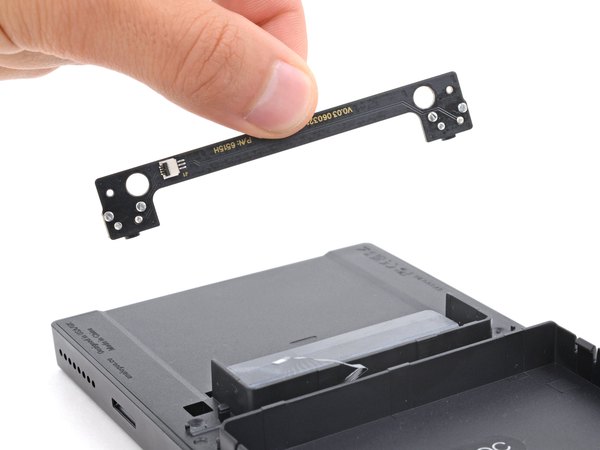

برد دکمه‌ها رو بردار و از دستگاه دور کن.

اگه فکر می‌کنی کابل فلت برد دکمه‌ها هم خرابه، یا اگه قطعه جدیدی که خریدی کابل همراش داره، سه مرحله بعدی رو انجام بده تا کابل قدیمی رو هم دربیاری.

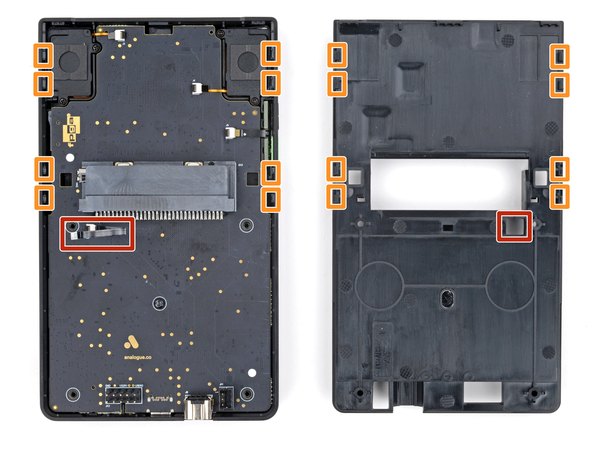

دورتادور قاب پشتی با خارهای کشویی به بدنه اصلی چفت شده.

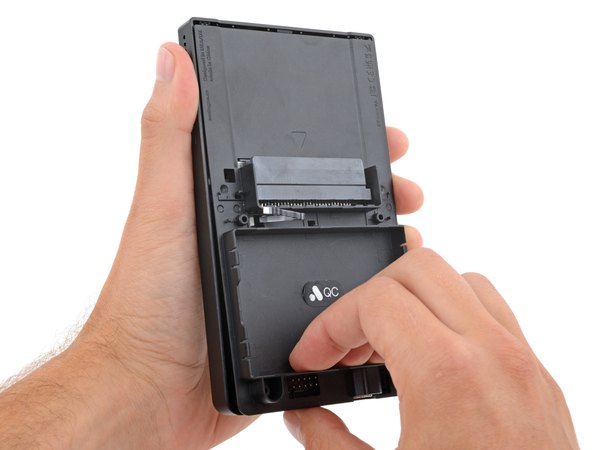

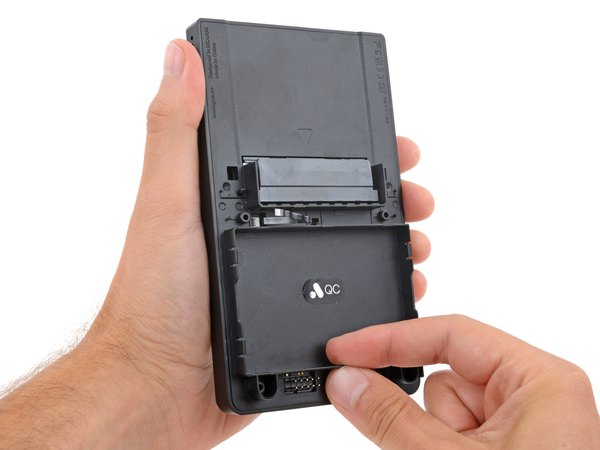

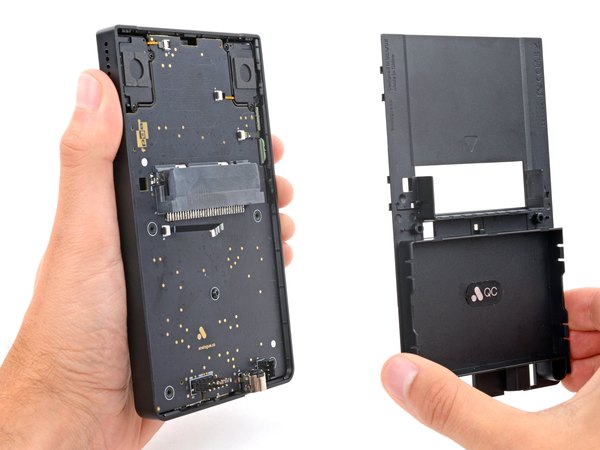

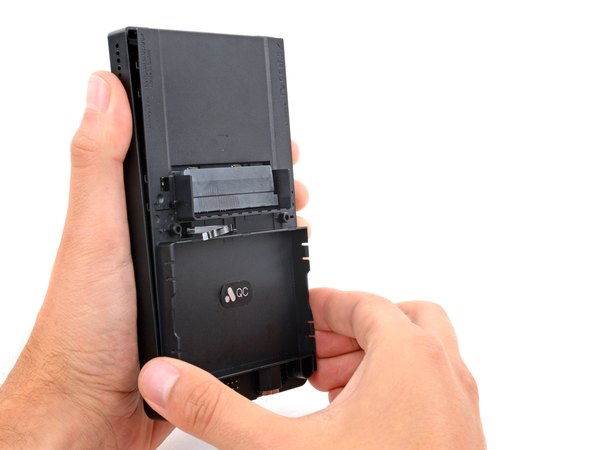

با یه دستت دستگاه رو محکم بگیر تا تکون نخوره. با دست دیگه‌ت، لبه پایینی قاب پشتی رو یکم بلند کن تا از قاب جلویی فاصله بگیره. حالا قاب پشتی رو به سمت پایین بکش تا خارهای کشویی کاملا از هم جدا بشن.

قاب پشتی رو کامل بردار.

موقع سرهم کردن:

← کابل برد دکمه‌ها رو از شیار مخصوصش روی قاب پشتی رد کن.

قاب پشتی رو جوری روی قاب جلویی بذار که لبه پایینیش یه مقدار بیرون‌زدگی داشته باشه.

این کار باعث می‌شه خارها بتونن توی مسیرشون حرکت کنن. اگه از همون اول قاب‌ها رو کاملا مماس و جفت هم بذاری، خارها جا نمی‌رن.

← قاب پشتی رو فشار بده به سمت داخل و بعد هولش بده بالا تا خارهای کشویی کامل درگیر بشن.

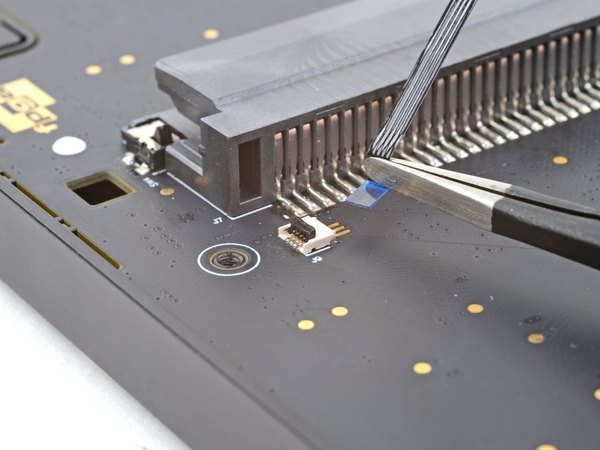

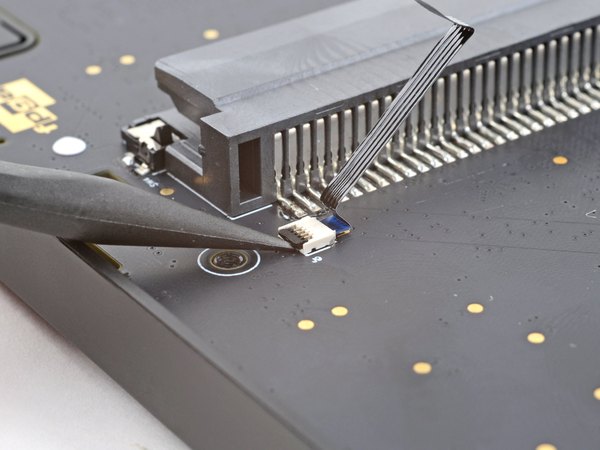

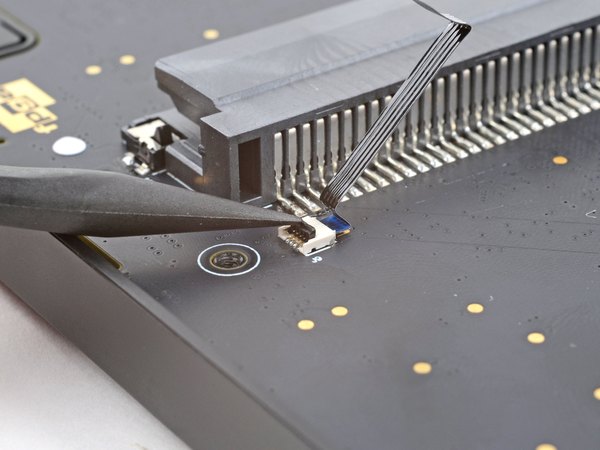

نوک اسپاجر رو ببر زیر زبونه‌ی قفل‌کننده کانکتور ZIF که سمت چپ و پایین خشاب کارتریج قرار داره و بازش کن. با همون پنس سرپهن، کابل رو مستقیم از توی سوکت بکش بیرون تا کاملا آزاد بشه.

خسته نباشی! تونستی با موفقیت برد دکمه‌ها و کابلش رو باز کنی. الان فقط کافیه قطعه جدید رو سر جاش بذاری و همین مراحل رو از آخر به اول مرور کنی تا کنسولت دوباره آماده بازی بشه.
