تعویض نمایشگر LED ضبط اینسیگنیا NS-B2110

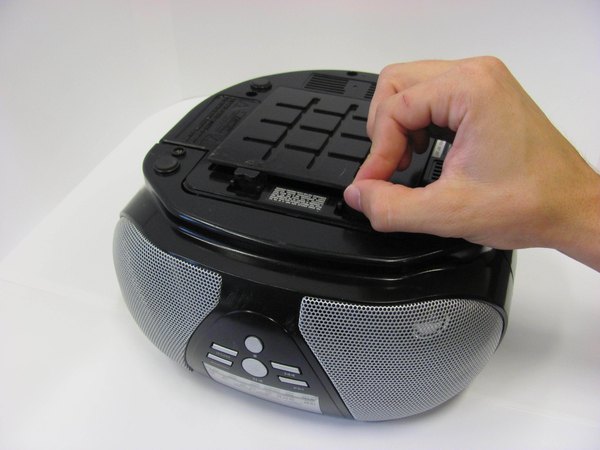

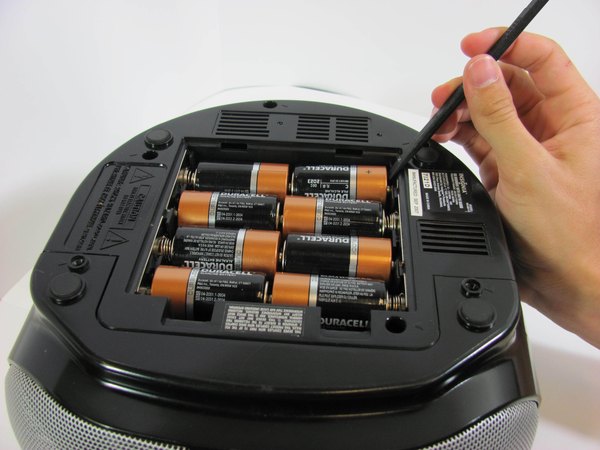

ضبط رو برگردون تا درایو سی‌دی به سمت پایین باشه و دسترسی به پشت دستگاه راحت بشه. با دو تا انگشتت، زبانه‌های روی درپوش محافظ باتری رو به هم نزدیک کن و درپوش رو به سمت بالا بکش تا باز بشه.

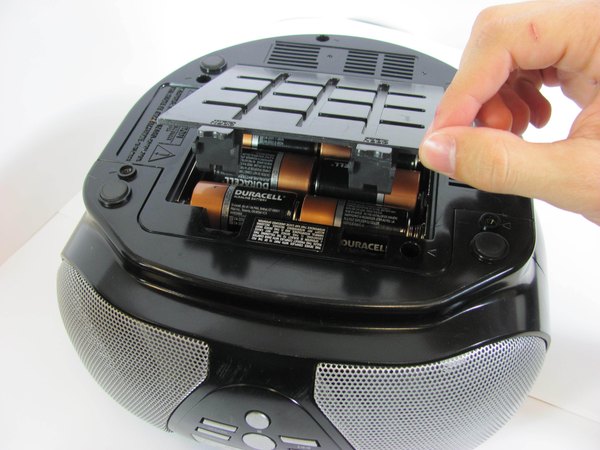

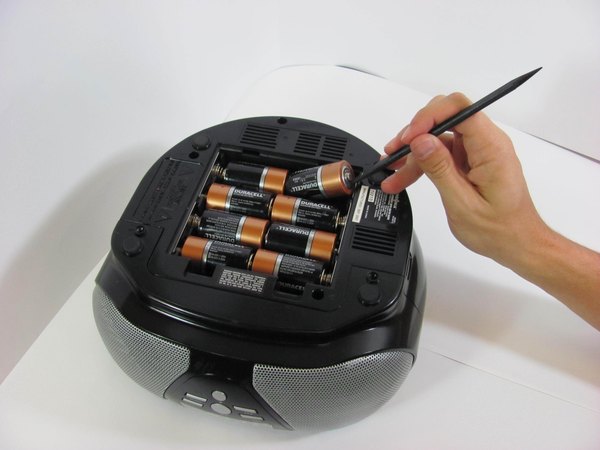

با استفاده از یه اسپاجر یا حتی نوک انگشتت، قطب مثبت باتری رو به سمت بالا هل بده. وقتی باتری از جاش آزاد شد، راحت برش دار. این کار رو برای هر هشت تا باتری تکرار کن تا محفظه کاملا خالی بشه.

موقع نصب دوباره، حتما چک کن که باتری‌ها تو جهت درست قرار گرفته باشن. اگه بعد از بستن کار، دستگاه روشن نشد، احتمالا باتری‌ها رو برعکس جا زدی.

← با یه پیچ‌گوشتی چهارسو شماره 2، دو تا پیچ 2 میلی‌متری کوچیک رو باز کن و بذار کنار.

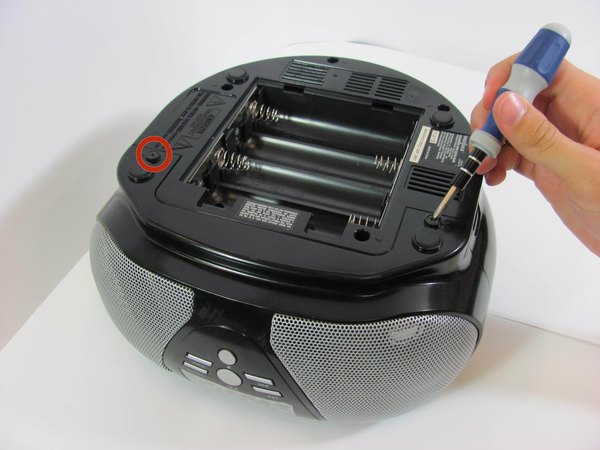

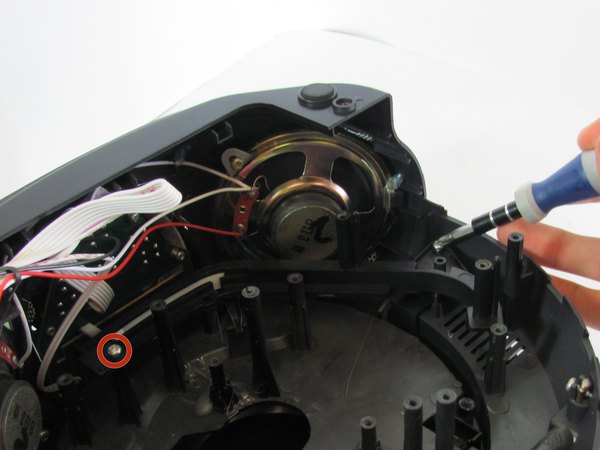

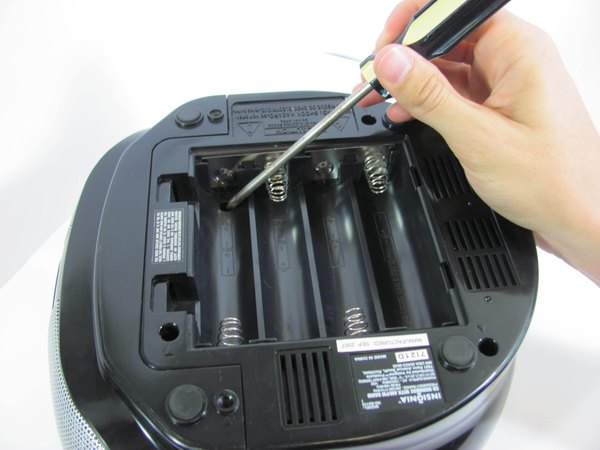

از یه پیچ‌گوشتی چهارسو شماره 2 که میله بلندی داره استفاده کن تا بتونی اون یه دونه پیچ 6 میلی‌متری که ته محفظه باتری قرار داره رو باز کنی.

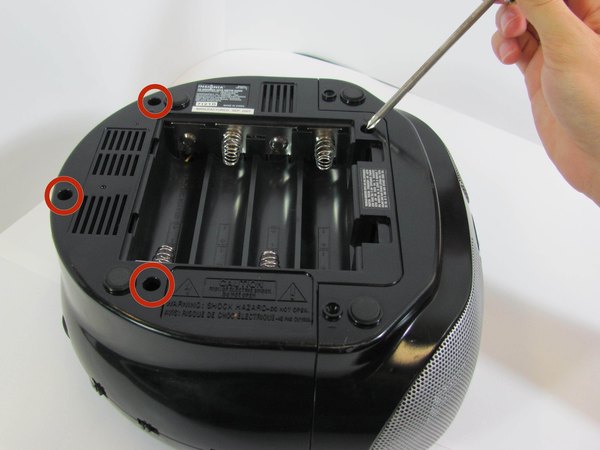

← با همون پیچ‌گوشتی، چهار تا پیچ 6 میلی‌متری دیگه که دور تا دور لبه بیرونی قاب هستن رو هم باز کن.

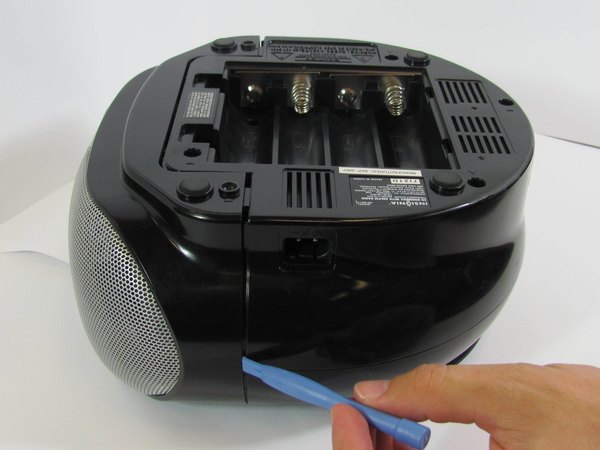

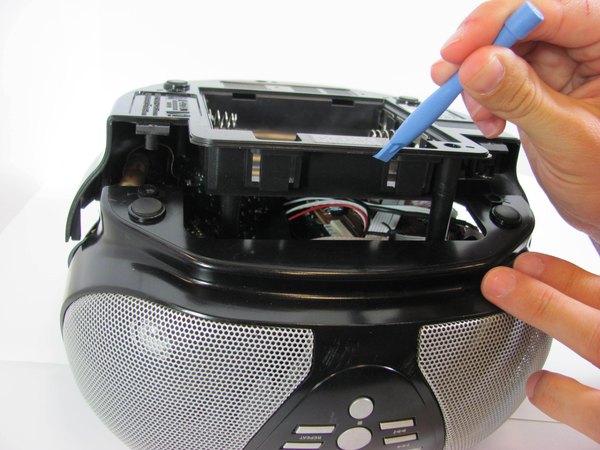

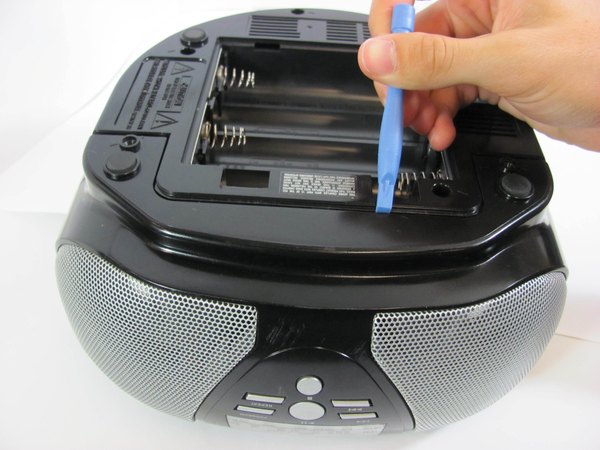

یه ابزار بازکننده پلاستیکی رو بنداز تو شکاف بین قاب پایینی و پنل اصلی دستگاه. خیلی آروم درز رو باز کن تا قاب شروع به جدا شدن کنه.

قاب پایینی با دو تا سیم قرمز و دو تا سیم زرد به قطعات داخلی وصله. یهو قاب رو نکشی که سیم‌ها پاره بشن! موقع باز کردن خیلی ملایم و با احتیاط رفتار کن.

وقتی دو تیکه قاب به اندازه کافی از هم فاصله گرفتن، قاب پایینی رو کنار ضبط روی میز کار قرار بده تا مزاحم ادامه کارت نشه.

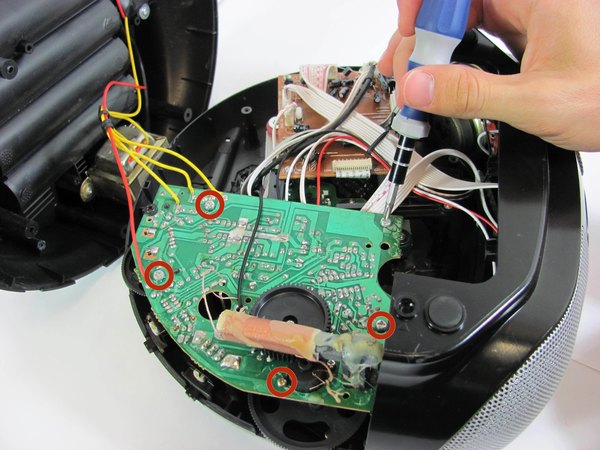

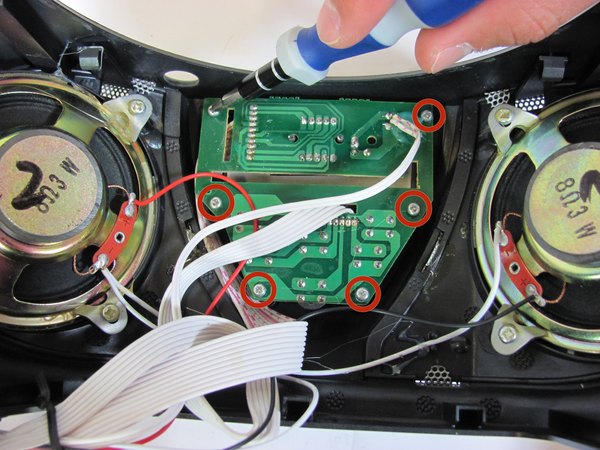

← دوباره پیچ‌گوشتی چهارسو شماره 2 رو بردار و پنج تا پیچ 5 میلی‌متری که روی برد سبز رنگ "یک‌چهارم دایره‌ای" بسته شدن رو باز کن.

اینجا پر از سیمه! موقع جابه‌جا کردن این برد حسابی مراقب باش که سیم‌های قرمز و سفیدی که برد رو به بقیه قطعات متصل کردن، کشیده یا پاره نشن.

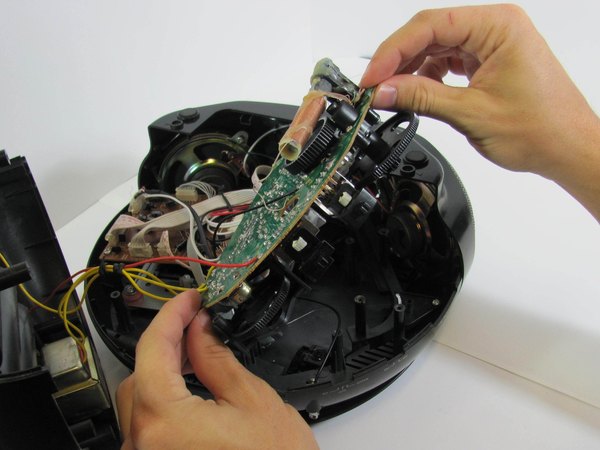

حالا این برد یک‌چهارم دایره رو با دقت از جاش بلند کن و خیلی آروم بذارش کنار تا مسیر برای رسیدن به قطعات زیرین باز بشه.

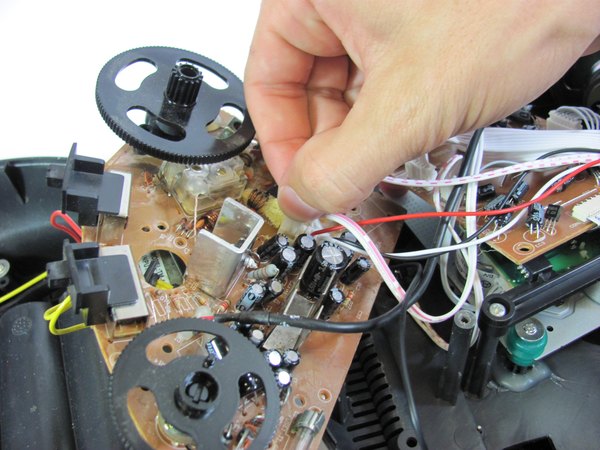

سمت قهوه‌ای رنگ همین برد، دو تا کابل فلت سفید با خط‌های صورتی می‌بینی که به یه سوکت پلاستیکی وصل شدن. برای جدا کردنشون، زبانه‌های دو طرف سوکت رو با انگشت فشار بده و هم‌زمان فلت رو به سمت بیرون بکش.

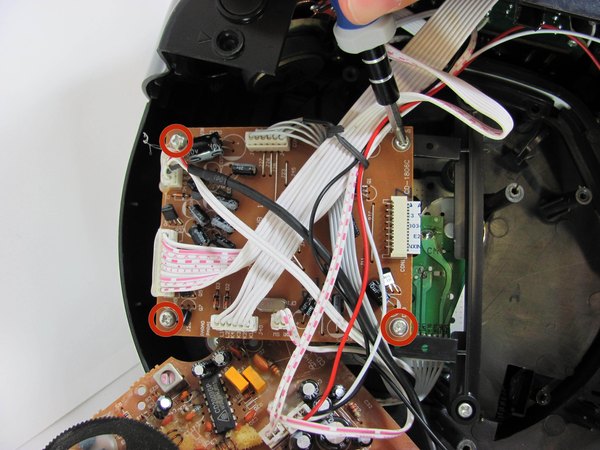

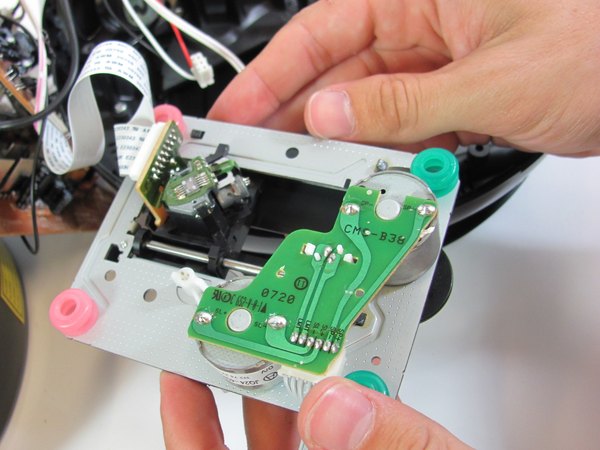

← حالا با پیچ‌گوشتی چهارسو شماره 2، چهار تا پیچ 6 میلی‌متری که روی برد مستطیل‌شکل قرار دارن رو باز کن.

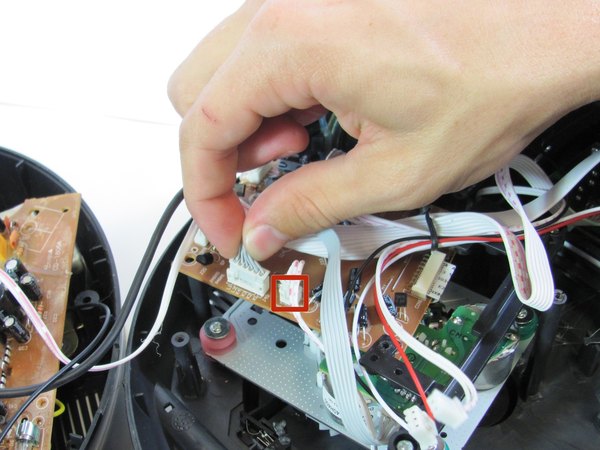

← روی این برد هم دو تا کابل فلت سفید هست که به سوکت‌های پلاستیکی متصل شدن. دقیقا مثل قبل، زبانه‌های گیره رو با دست فشار بده و فلت‌ها رو آروم بیرون بکش تا آزاد بشن.

به این برد هم سیم‌های قرمز و سفیدی لحیم شده. بازم حواست باشه موقع جابه‌جایی فشار و کشش اضافه‌ای بهشون وارد نکنی تا از روی برد کنده نشن.

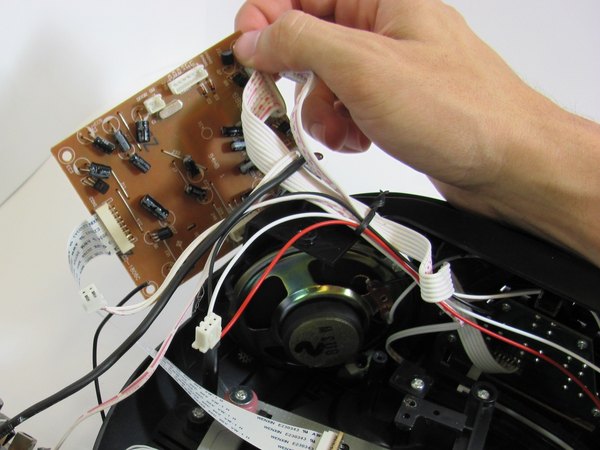

حالا که همه اتصالات رو آزاد کردی، برد مستطیلی رو خیلی راحت از جاش بردار و کنار بقیه قطعات بذار.

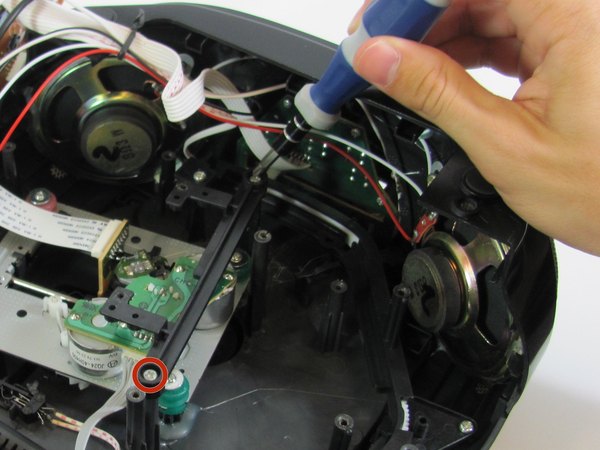

← با همون پیچ‌گوشتی چهارسو شماره 2، اون دو تا پیچ 5 میلی‌متری که روی فریم پلاستیکی مشکی (همونی که برد مستطیلی روش سوار بود) قرار دارن رو باز کن.

حالا فریم پلاستیکی مشکی رو به صورت کامل از روی دستگاه بردار تا به لایه‌های زیرین برسیم.

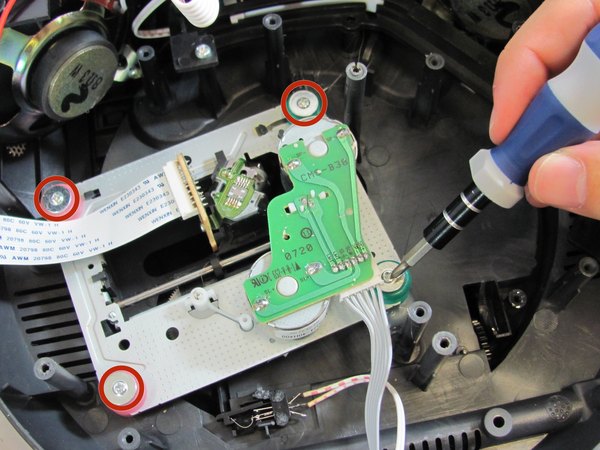

← اینجا به پیچ‌گوشتی چهارسو شماره 1 نیاز داری تا چهار تا پیچ 3 میلی‌متری که روی برد فلزی نقره‌ای‌رنگ هستن رو باز کنی.

به این برد هم دو تا فلت سفید وصل شده. خیلی مراقب باش که موقع برداشتن برد، این فلت‌ها کشیده نشن و آسیب نبینن.

برد فلزی رو با احتیاط کامل بلند کن و کنار بقیه قطعات روی میز بذار.

← با پیچ‌گوشتی چهارسو شماره 2، دو تا پیچ 3 میلی‌متری که روی قاب پلاستیکی مشکی تیونر قرار دارن رو هم باز کن.

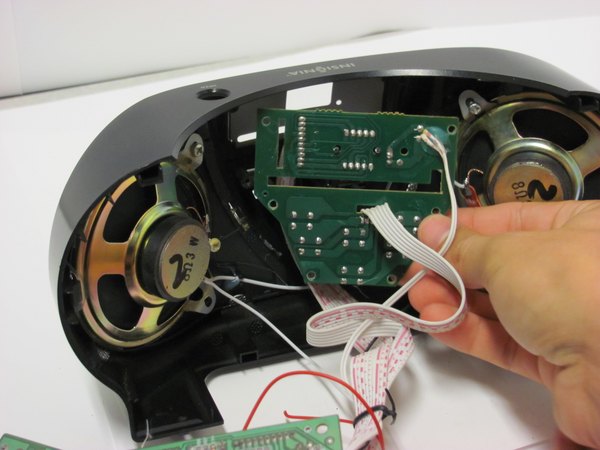

← با استفاده از پیچ‌گوشتی چهارسو شماره 1، شش تا پیچ 5 میلی‌متری که روی برد نمایشگر قرار دارن رو باز کن.

حالا برد رو از جاش دربیار. ممکنه نیاز باشه یه کم برد رو به چپ و راست تکون بدی تا کاملا از سر جاش آزاد بشه.

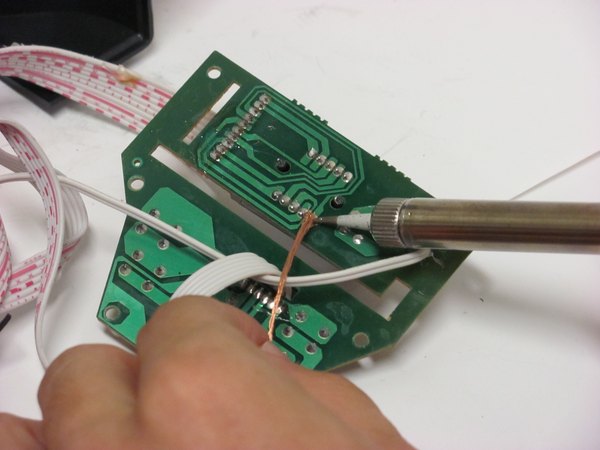

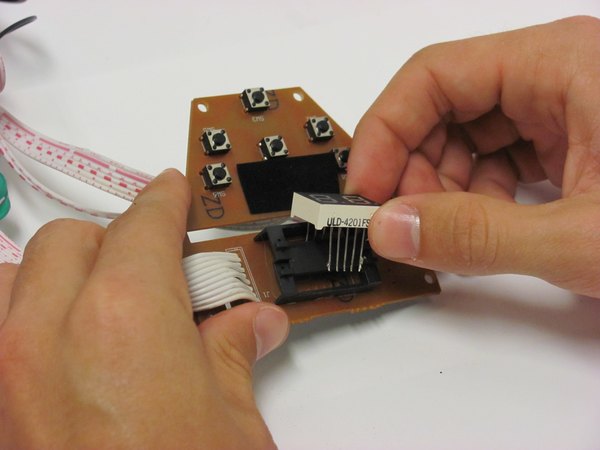

هویه رو حسابی گرم کن و ده تا پایه لحیم‌کاری‌شده پشت نمایشگر ال‌ای‌دی رو با دقت باز کن (قلع‌کش اینجا خیلی به دردت می‌خوره). وقتی پایه‌ها کاملا آزاد شدن، نمایشگر ال‌ای‌دی رو بگیر و خیلی راحت از روی برد جدا کن.

خسته نباشی! کار لحیم‌کاری و باز کردن قطعات با موفقیت تموم شد. حالا کافیه نمایشگر ال‌ای‌دی جدید رو سر جاش قرار بدی، پایه‌هاش رو با دقت روی برد لحیم کنی و بعد تمام این مراحلی که رفتیم رو از آخر به اول انجام بدی تا ضبط کامل بسته بشه.
