تعویض باتری اسپیکر Teufel Rockster Cross

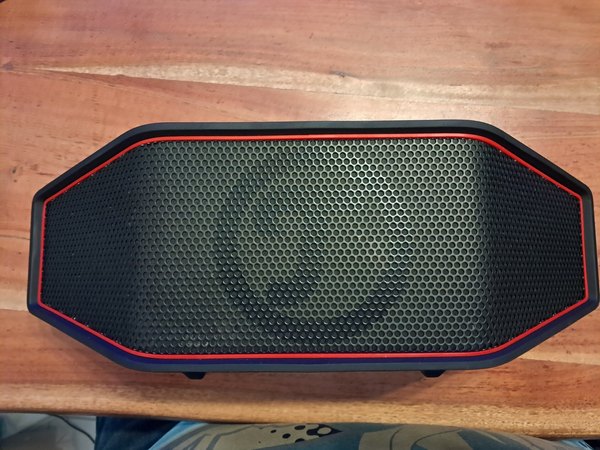

یه پیچ‌گوشتی خیلی باریک رو بکن تو سوراخ‌های بیرونی توری جلوی اسپیکر. از لبه لاستیکی دور دستگاه به عنوان اهرم استفاده کن و توری رو خیلی آروم به سمت بیرون فشار بده تا کامل از جاش دربیاد.

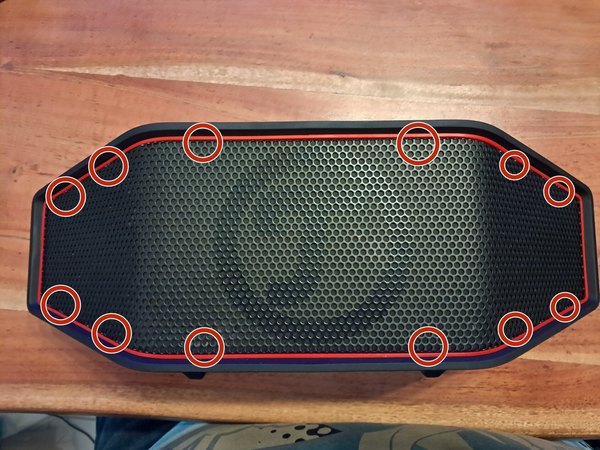

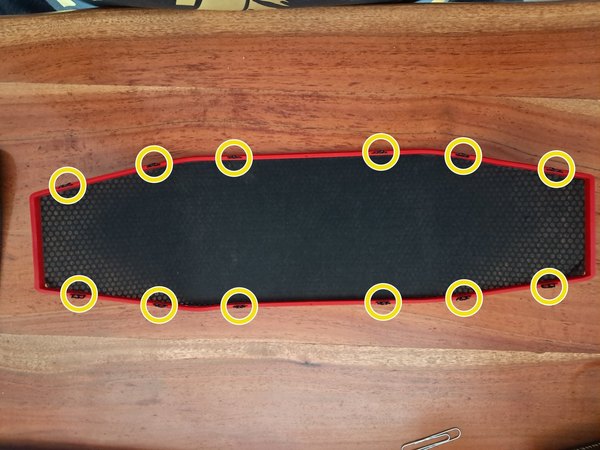

تو عکس‌ها نقاطی که خارهای توری به بدنه گیر کردن با رنگ قرمز مشخص شدن؛ حواست به این قسمت‌ها باشه تا موقع اهرم کردن نشکنن.

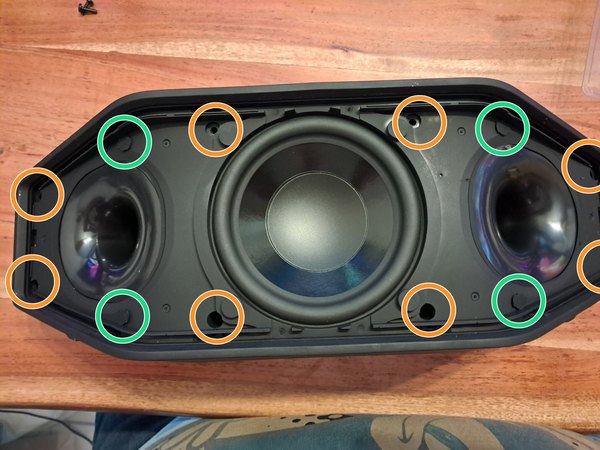

اول از همه باید درپوش‌های لاستیکی که روی سوراخ پیچ‌ها (تو عکس با رنگ سبز مشخص شدن) قرار دارن رو دربیاری. حالا با پیچ‌گوشتی چهارسو، تمام پیچ‌هایی که تو این سوراخ‌ها می‌بینی رو باز کن. بعد از باز کردن پیچ‌ها، قسمت جلویی قاب که بلندگوها روش نصب شدن رو بگیر و مستقیم به سمت جلو بکش تا از بدنه اصلی جدا بشه.

فقط خیلی احتیاط کن؛ یه واشر لاستیکی دور لبه‌ها هست که برای ضدآب بودن دستگاهه. حواست باشه این واشر از شیار خودش خارج نشه و سر جاش بمونه.

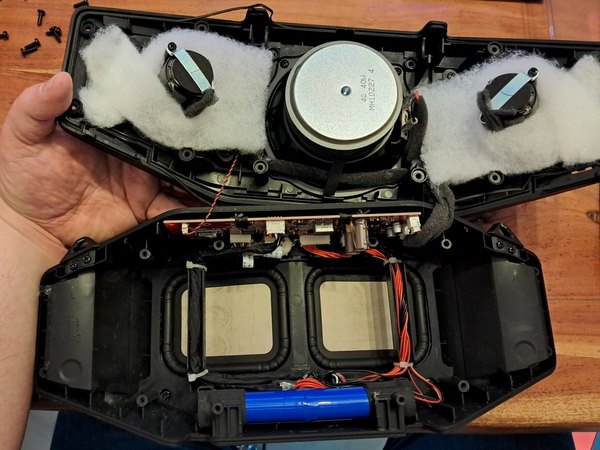

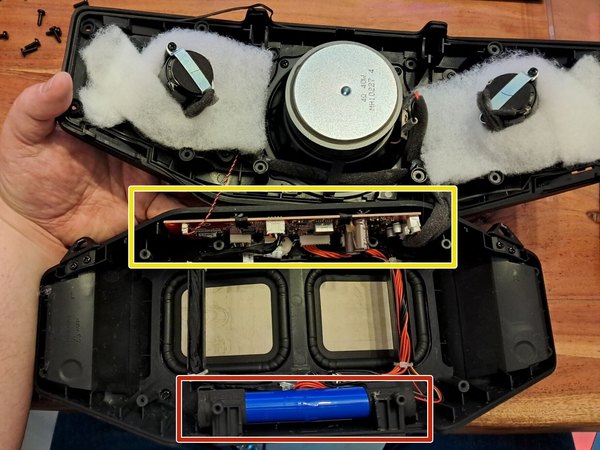

همون‌طور که می‌بینی، باتری دستگاه تو قسمت پایینی قرار گرفته (که تو تصویر با رنگ قرمز مشخص شده). برد اصلی هم تو قسمت بالاست و با یه چسب محکم به کف بدنه چسبیده.

هشدار مهم: اصلا سعی نکن این چسب رو از روی بدنه جدا کنی! زیر این چسب همون فلت کلیدهای پشت دستگاه قرار داره و اگه دستکاریش کنی ممکنه دکمه‌ها از کار بیفتن.

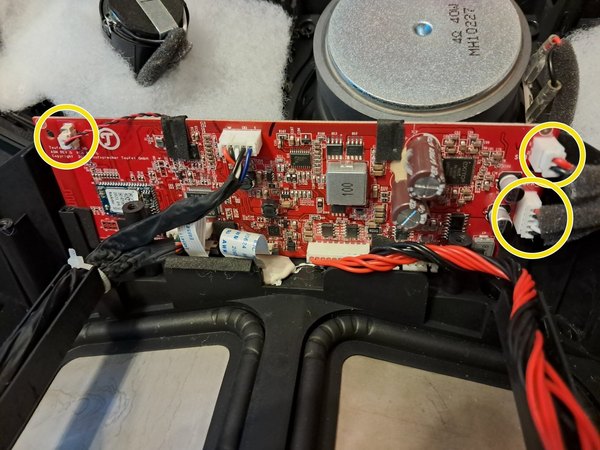

برای اینکه پنل جلویی کاملا آزاد بشه، سه تا سوکت زردرنگ رو از روی برد جدا کن. این سوکت‌ها رو با دقت به سمت بیرون بکش تا پنل جدا بشه و بتونی بذاریش کنار.

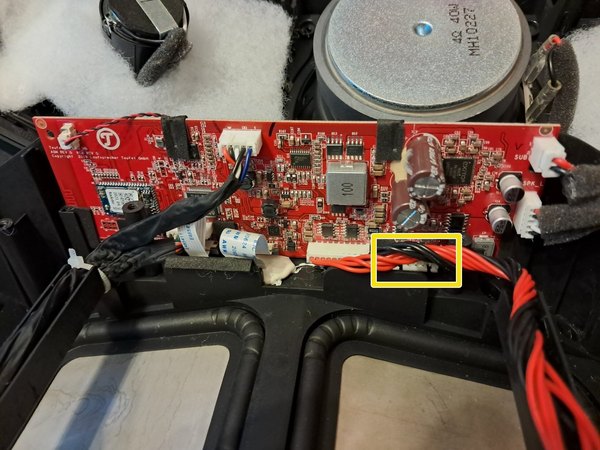

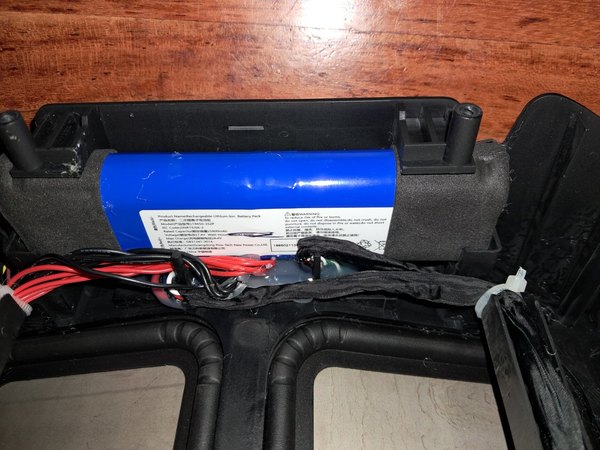

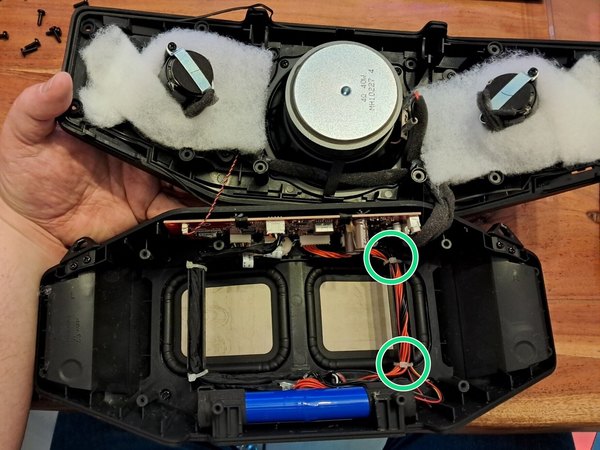

حالا سوکت زردرنگی که مربوط به سیم‌های خود باتری هست رو از روی برد جدا کن. سمت چپ دستگاه یه سری بست کمربندی می‌بینی که سیم‌ها رو به یه پایه پلاستیکی محکم کردن (نقاط سبز رنگ). این بست‌ها رو با یه قیچی یا سیم‌چین ببر. الان می‌تونی باتری رو یه کم بچرخونی و از تو محفظه نگهدارنده‌اش دربیاری. باتری کاملا آزاده.

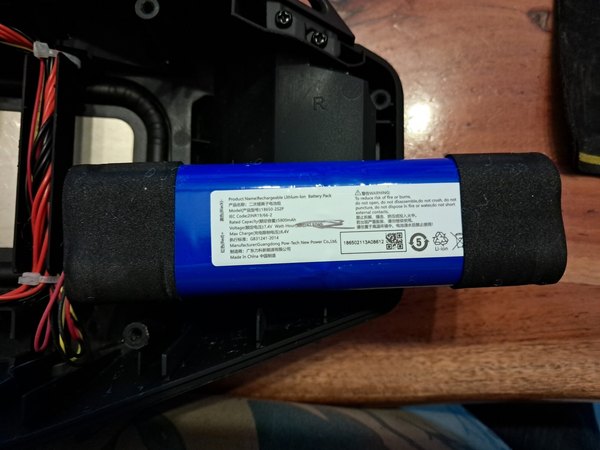

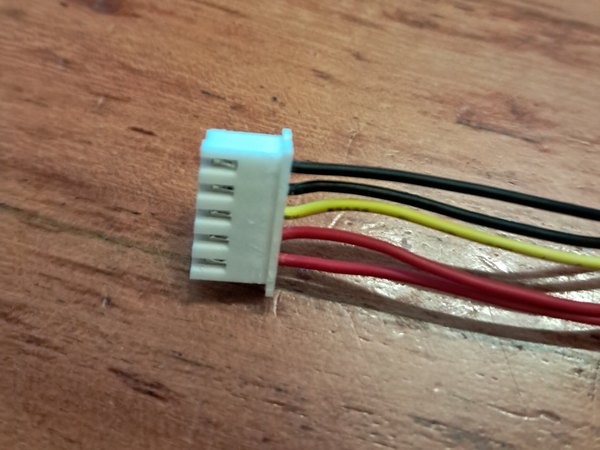

موقع خرید باتری جدید باید به مشخصاتش دقت کنی. ولتاژ باتری باید 7.4 ولت باشه. ظرفیت استاندارد این باتری 5800 میلی‌آمپر ساعته (5800mAh). سوکت اتصالش هم باید 5 پین باشه تا به برد دستگاهت بخوره. مدل سلول‌های استفاده شده تو این باتری از نوع 18650-2S2P هست. کد استاندارد بین‌المللی اون 2INR19/66-2 در نظر گرفته شده. استاندارد GB31241-2014 رو هم پشتیبانی می‌کنه.

از نظر ابعاد، حواست باشه که حداکثر طول باتری 135 میلی‌متر، عرضش 22 میلی‌متر و عمقش نهایتا 40 میلی‌متر باشه تا قشنگ تو محفظه اسپیکر جا بشه.

به همین راحتی تونستی باتری اسپیکرت رو عوض کنی! برای جمع کردن دستگاه، کافیه همه مراحلی که رفتیم رو برعکس انجام بدی. فقط یادت نره که بعد از جا زدن باتری جدید، حتما سیم‌ها رو دوباره با بست کمربندی جدید به همون میله پلاستیکی ببندی تا موقع بیس زدن اسپیکر، سیم‌ها تکون نخورن و صدا ندن.
