کالبدشکافی و بررسی قطعات هواوی P8 Lite

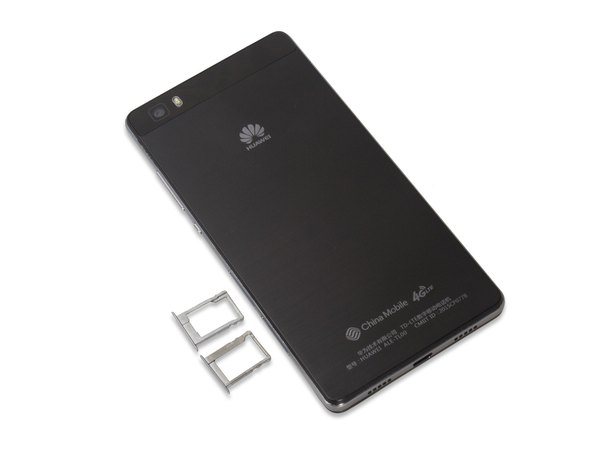

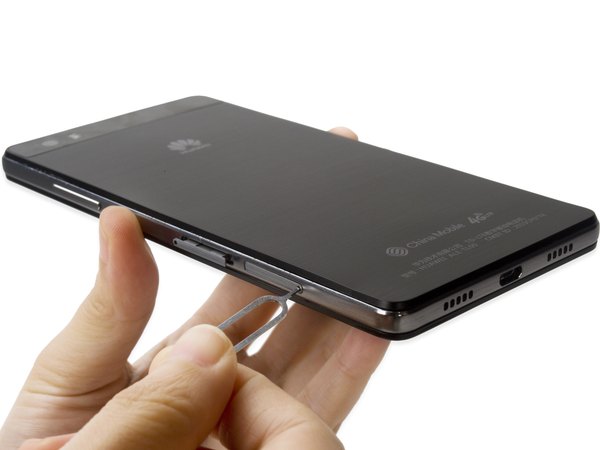

اول از همه باید سراغ خشاب‌های سیم‌کارت و کارت حافظه بری. با استفاده از سوزن مخصوص، هر دو خشاب رو از لبه کناری گوشی خارج کن تا موقع باز کردن قاب پشتی، مانعی سر راهت نباشه و به مادربرد آسیبی نرسه.

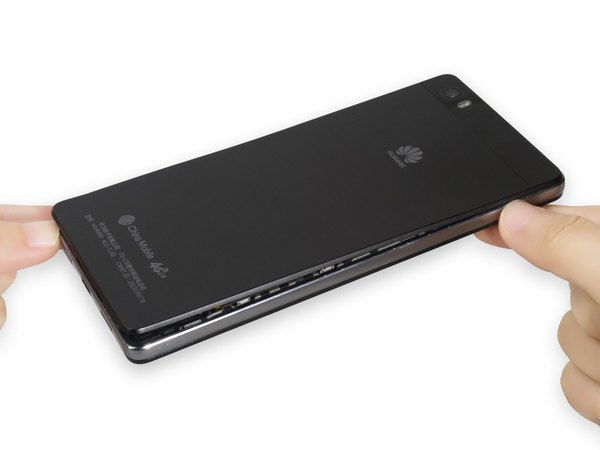

حالا نوبت به درپوش پشتی یا همون قاب باتری می‌رسه. این قاب با یه سری خارهای پلاستیکی خیلی محکم به فریم اصلی چفت شده. می‌تونی از یه ابزار بازکننده پلاستیکی یا پیک استفاده کنی و با احتیاط دور تا دور شکاف قاب بندازی تا خارها دونه‌دونه آزاد بشن.

اینجا باید خیلی مراقب باشی! فریم میانی این گوشی به‌شدت مستعد خط و خشه و قسمت شیشه‌ای بالای قاب پشتی هم خیلی زود می‌شکنه. پس فشار بیش از حد نیار و ابزار فلزی رو اصلا وارد شکاف نکن.

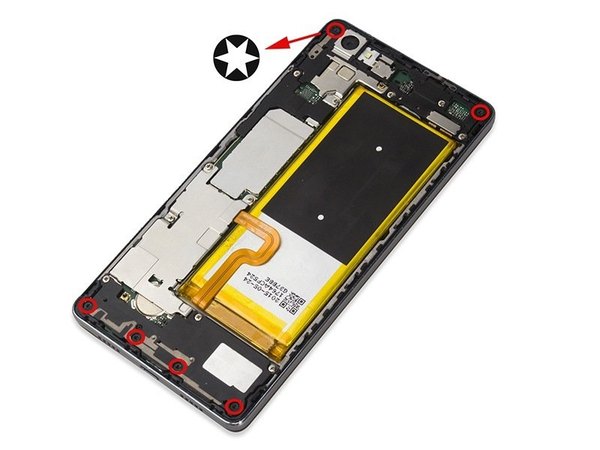

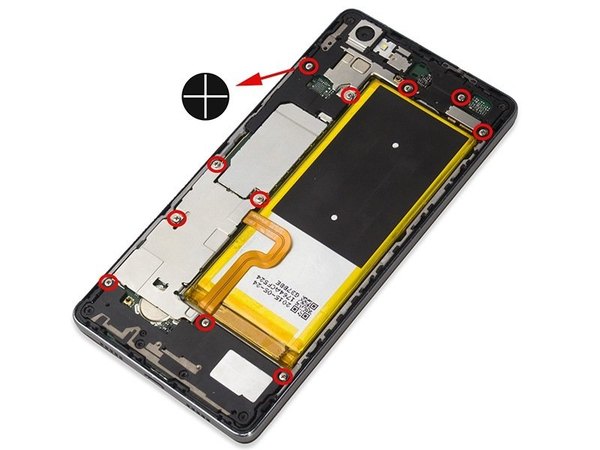

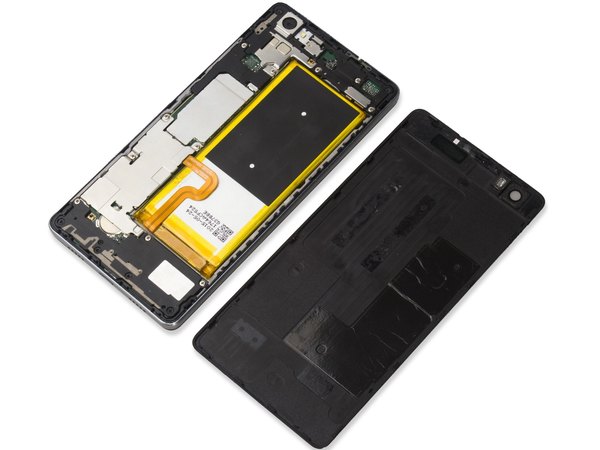

بعد از برداشتن قاب پشتی، یه سری پیچ تورکس (Torx) روی فریم داخلی می‌بینی که قطعات رو سر جاشون نگه داشتن. با پیچ‌گوشتی T5 تمام این پیچ‌ها رو با دقت باز کن و یه گوشه امن بذار تا گم نشن.

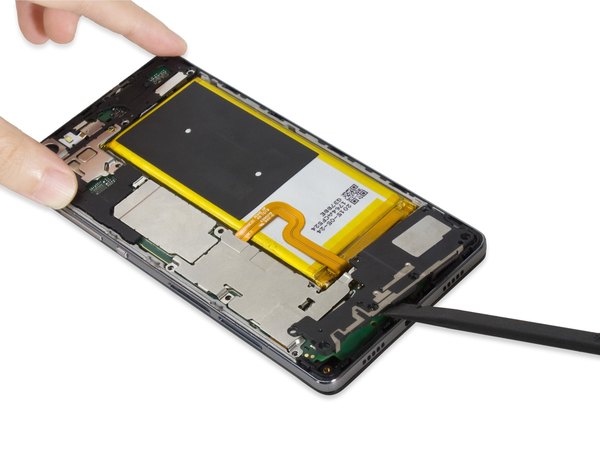

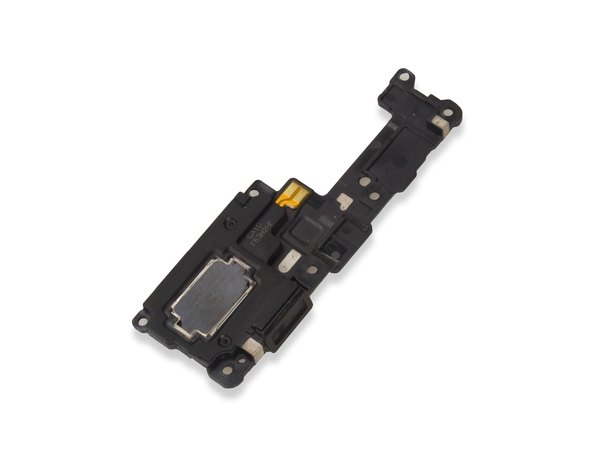

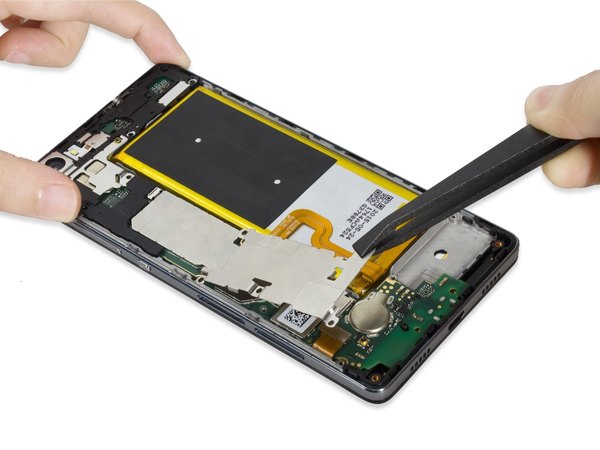

تو این مرحله باید مجموعه اسپیکر یا بلندگوی گوشی رو جدا کنیم. نوک اسپاجر رو خیلی آروم زیر لبه ماژول اسپیکر بنداز و اون رو به سمت بالا اهرم کن تا از جاش خارج بشه.

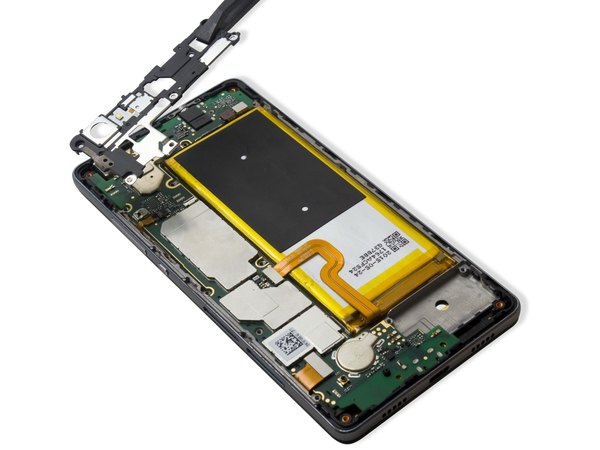

روی مادربرد چند تا شیلد و براکت فلزی قرار داره که از کانکتورها و قطعات حساس محافظت می‌کنن. این براکت‌های نگه‌دارنده رو با پنس بگیر و خیلی نرم از روی برد بردار تا دسترسی به فلت‌ها برات باز بشه.

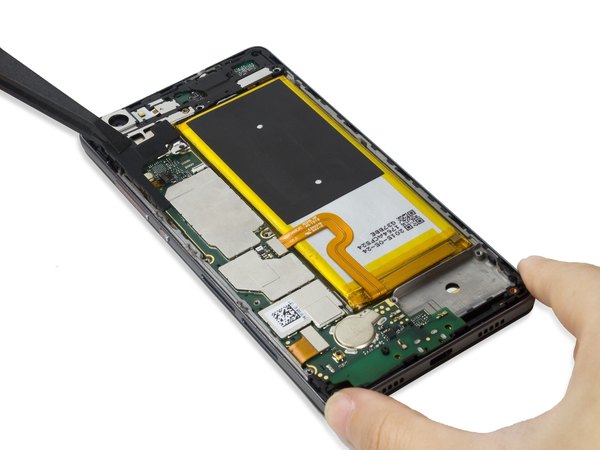

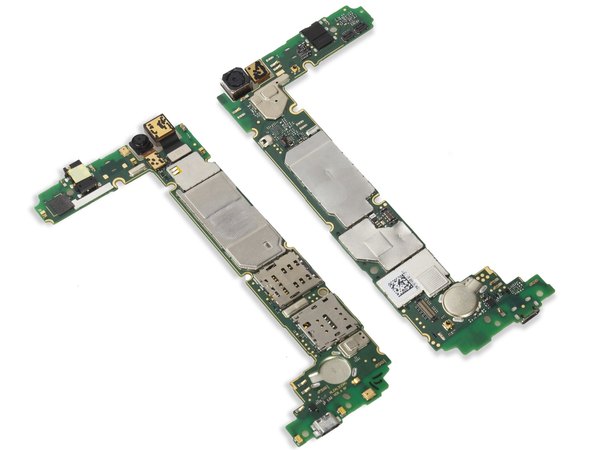

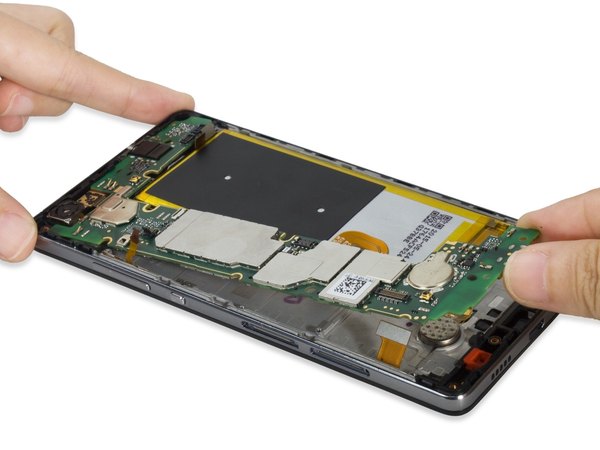

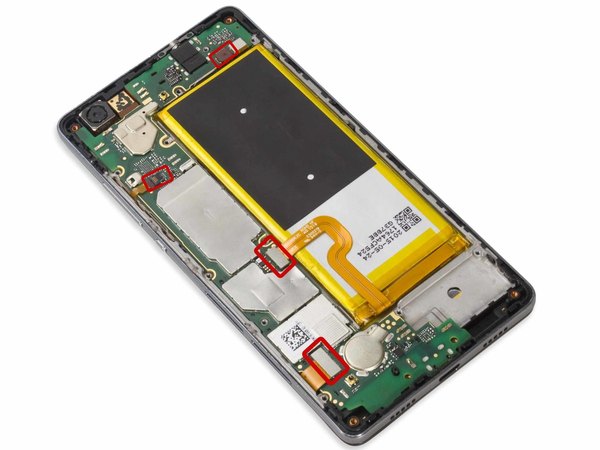

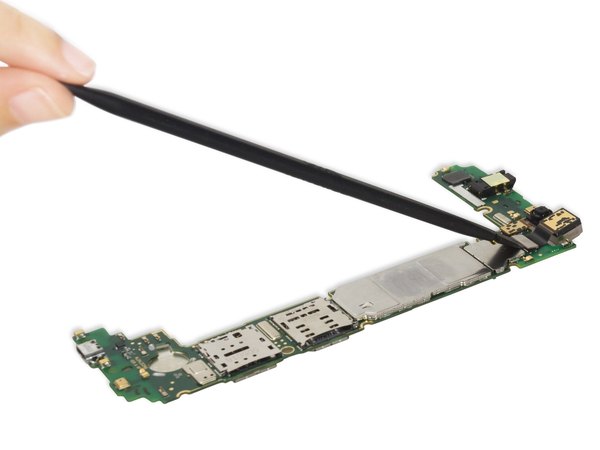

بریم سراغ آزاد کردن اتصالات. با استفاده از اسپاجر پلاستیکی، تمام کانکتورهایی که به مادربرد وصل شدن (مثل فلت تصویر، باتری و تاچ) رو با ملایمت جدا کن. بعد از اینکه مطمئن شدی هیچ کابلی وصل نیست، مادربرد رو از جاش بلند کن و بیرون بیار.

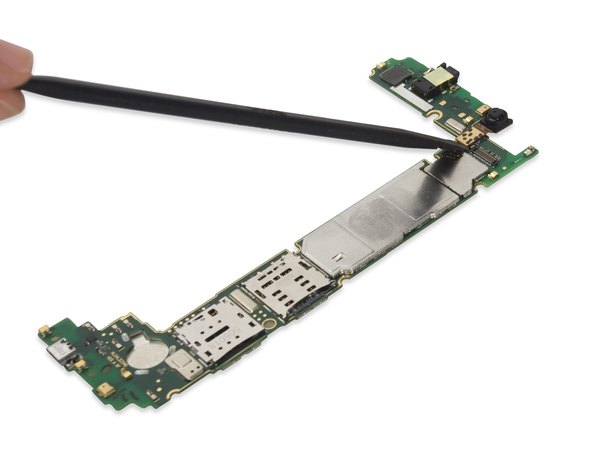

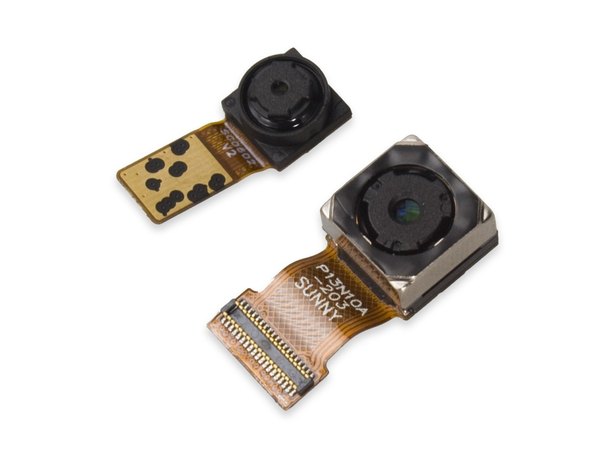

حالا که مادربرد آزاد شده، می‌تونی ماژول‌های دوربین رو جدا کنی. فلت‌های دوربین اصلی (پشتی) و دوربین سلفی (جلویی) رو از روی برد قطع کن و هر دو دوربین رو با دقت از محفظه‌شون دربیار.

فلت دکمه پاور و ولوم روی فریم گوشی چسبیده. برای جدا کردنش، خیلی ظریف زیر فلت رو با پنس یا ابزار بازکننده آزاد کن و بکشش بیرون. حواست باشه که این فلت خیلی نازکه و نباید پاره بشه.

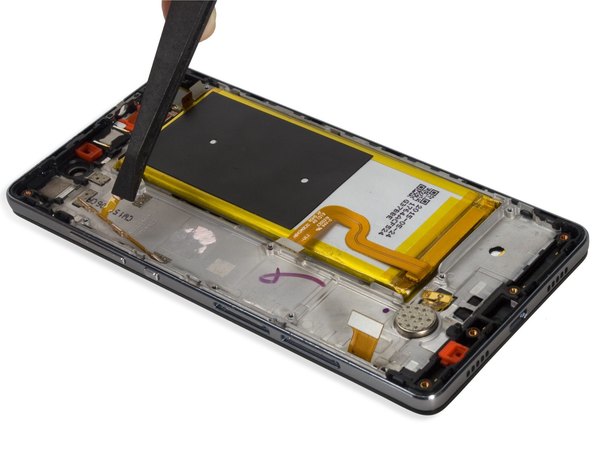

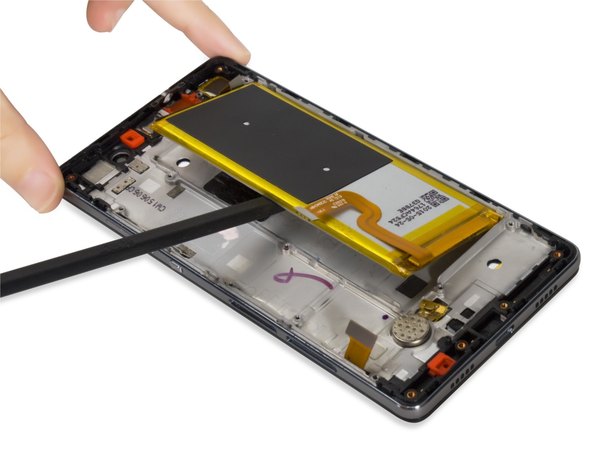

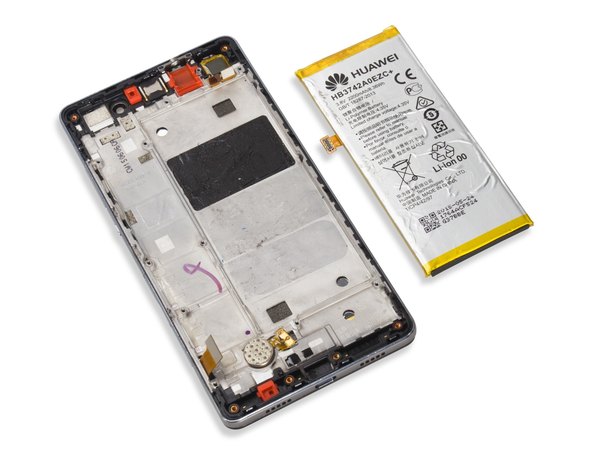

رسیدیم به یکی از حساس‌ترین بخش‌ها یعنی جداسازی باتری. زیر باتری این گوشی چسب‌های فوق‌العاده قدرتمندی زده شده. باید خیلی با حوصله کار کنی و ابزارت رو جوری زیر باتری ببری که یه وقت به بدنه باتری ضربه نزنی یا سوراخش نکنی، چون خطر آتش‌سوزی داره.

برای اینکه کار راحت‌تر بشه، حتما از سشوار صنعتی یا سپراتور استفاده کن و کمی به پشت گوشی حرارت بده. این کار باعث میشه چسب‌های زیر باتری نرم بشن و بتونی خیلی بی‌دردسرتر باتری رو از روی فریم بلند کنی.

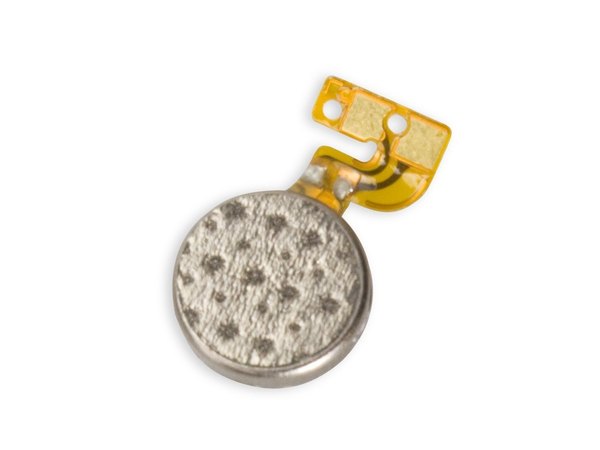

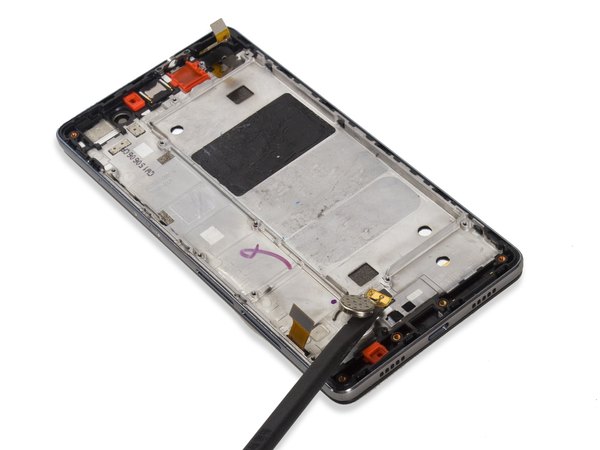

قطعه بعدی موتور ویبره است که تو گوشه فریم قرار گرفته. این قطعه کوچیک هم معمولا با کمی چسب محکم شده، پس با پنس یا اسپاجر زیرش بنداز و از جاش درش بیار.

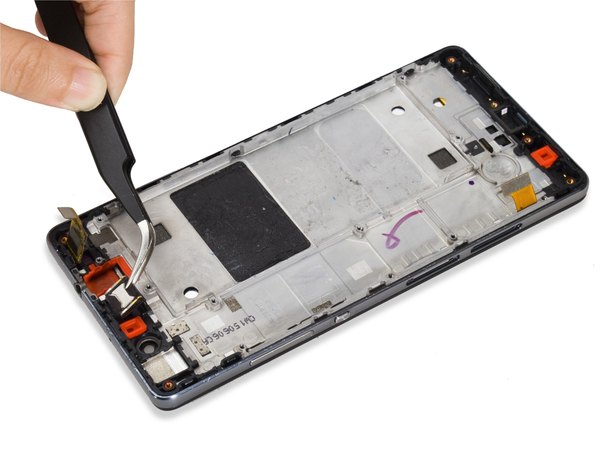

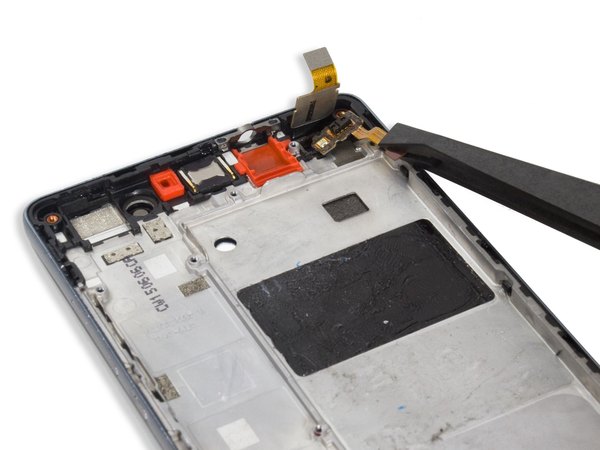

حالا باید فلت سنسورها رو جدا کنیم. این فلت دقیقا زیر فلت تاچ (دیجیتایزر) پنهان شده و با چسب به بدنه متصله. با احتیاط فلت بالایی رو کنار بزن و فلت سنسور رو آروم از روی چسب‌هاش جدا کن.

اسپیکر مکالمه (بلندگوی گوش) تو قسمت بالای فریم جا خوش کرده. با نوک پنس خیلی راحت می‌تونی این قطعه رو از محفظه‌اش خارج کنی.

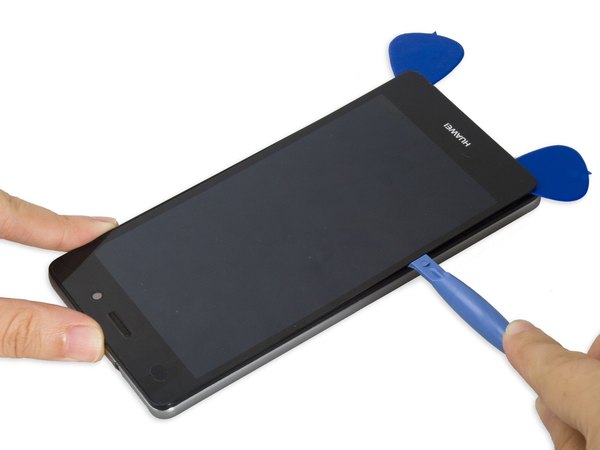

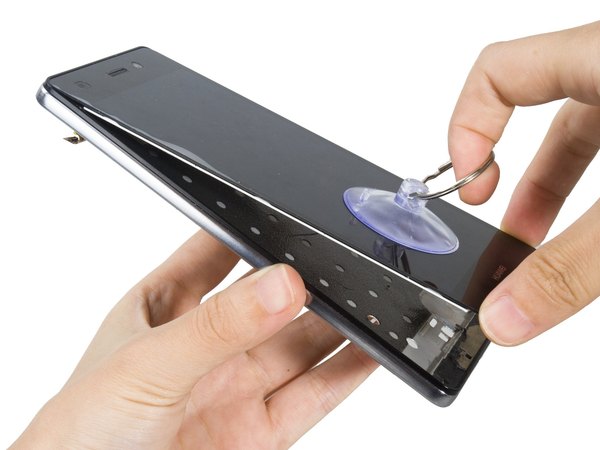

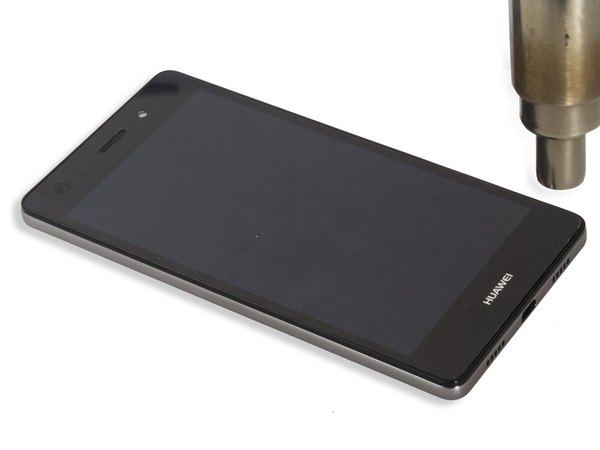

تو مرحله آخر می‌ریم سراغ صفحه نمایش. برای جدا کردن ال‌سی‌دی، باید دور تا دور لبه‌های نمایشگر رو با هیتر یا سشوار صنعتی حسابی حرارت بدی تا چسب‌های آب‌بندی نرم بشن. بعد با پیک بازکننده، چسب‌ها رو برش بزن و صفحه نمایش رو با ظرافت از روی فریم اصلی جدا کن.

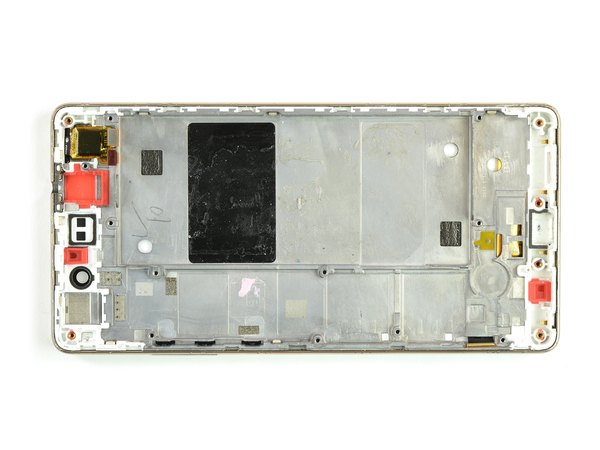

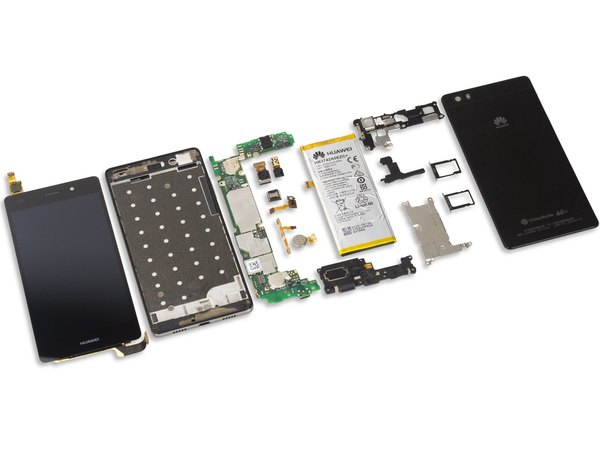

اینم از این! کالبدشکافی هواوی P8 Lite با موفقیت تموم شد و حالا تمام قطعات ریز و درشتش روی میزت چیده شده. امیدوارم این مسیر برات جذاب و آموزشی بوده باشه. اگه این آموزش از تیم آیسی‌مدار برات مفید بود، حتما لینک این صفحه رو برای همکارها و دوستات که به دنیای تعمیرات موبایل علاقه دارن بفرست تا اون‌ها هم بتونن ازش استفاده کنن. موفق باشی!
