کالبدشکافی آیپد پرو ۹.۷ اینچ

اپل شاید اسم "ایر" رو از این خط تولید حذف کرده باشه، اما برای مشخصات سخت‌افزاری آیپد پرو 9.7 اینچی اصلا کم نذاشته. یه نگاهی به لیست امکاناتش بندازیم:

← صفحه نمایش 9.7 اینچی کاملا لمینت‌شده از نوع Oxide TFT با فناوری True Tone و رزولوشن 2048 در 1536 پیکسل.

← پردازنده قدرتمند و سفارشی 64 بیتی نسل سوم اپل یعنی A9X، در کنار پردازنده کمکی حرکت M9.

← دوربین پشت 12 مگاپیکسلی iSight با قابلیت ضبط ویدئوی 4 کیلواهم، و دوربین جلوی 5 مگاپیکسلی FaceTime.

← سیستم صوتی چهارگانه و متعادل‌شونده خودکار.

سنسور اثر انگشت Touch ID، دو میکروفون، سنسورهای نور محیط، شتاب‌سنج، فشارسنج و ژیروسکوپ 3 محوره.

وای‌فای پرسرعت 802.11ac و بلوتوث نسخه 4.2.

← و در نهایت، حافظه‌های داخلی 32، 128 یا 256 گیگابایتی.

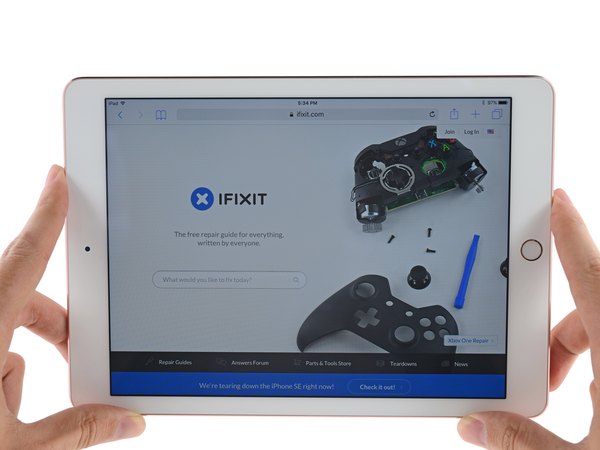

قبل از اینکه با پیک بازکننده به جون این دستگاه بیفتیم، یه نگاهی به صفحه نمایش بی‌نظیرش می‌ندازیم. البته که هیچ محصول جدید و جذابی از اپل بدون اون برآمدگی معروف و پرحاشیه دوربین کامل نمی‌شه!

این برآمدگی 1.1 میلی‌متری از مدل 12.9 اینچی به ارث رسیده و با توجه به ضخامت کمتر بدنه و استفاده از لنز 12 مگاپیکسلی، وجودش کاملا ضروری بوده.

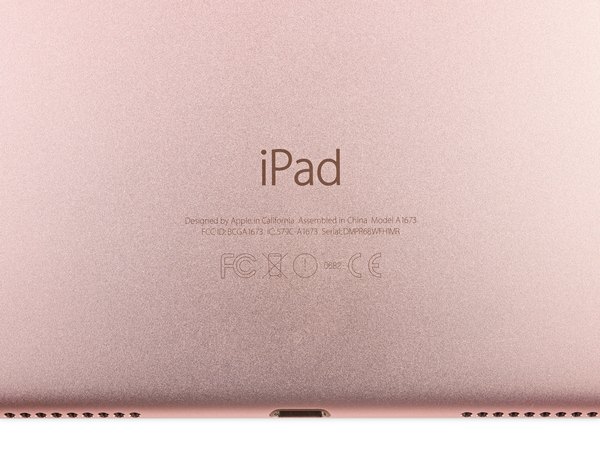

پشت قاب آلومینیومی و خوش‌رنگ رزگلد این آیپد، می‌تونی شماره مدل A1673 و بقیه علائم استاندارد رو ببینی. مثل همیشه بدنه این مدل هم با همون کیفیت بالا و استانداردهای سخت‌گیرانه اپل ساخته شده تا در برابر ضربه‌های روزمره مقاوم باشه.

اینم از دورهمی خانواده آیپدها! تو عکس از چپ به راست می‌تونی آیپد مینی 3، آیپد ایر 2 و برادر بزرگتر یعنی آیپد پرو 12.9 اینچی رو کنار هم ببینی. واقعا تو کل تاریخ اپل، رنگ رزگلد تا این حد روی یه آیپد جذاب و خیره‌کننده به نظر نرسیده بود.

جدا از شوخی، خیلی حس خوبیه که می‌بینیم اپل به جای اینکه فقط روی باریک‌تر کردن بی‌دلیل تمرکز کنه، سعی کرده امکانات فوق‌العاده‌ای رو تو دستگاهی که از یه مداد هم نازک‌تره جا بده.

قبل از باز کردن، یه عکس اشعه ایکس از قطعات داخلی آیپد پرو 9.7 اینچی گرفتیم تا ببینیم اوضاع از چه قراره. چیزی که سریع توجهمون رو جلب کرد این بود که تو مدل 12.9 اینچی فضای خیلی زیادی برای محفظه اسپیکرها در نظر گرفته شده بود، اما تو این نسخه طراحی سنتی‌تری داریم؛ باتری بیشترین حجم رو گرفته، مادربرد کنار قرار داره و اسپیکرها تو حاشیه‌ها چپیده شدن.

اما اون نوار عجیب مدار چاپی که از وسط دستگاه رد شده دیگه چیه؟ وقتشه صفحه رو باز کنیم تا همه چیز روشن بشه!

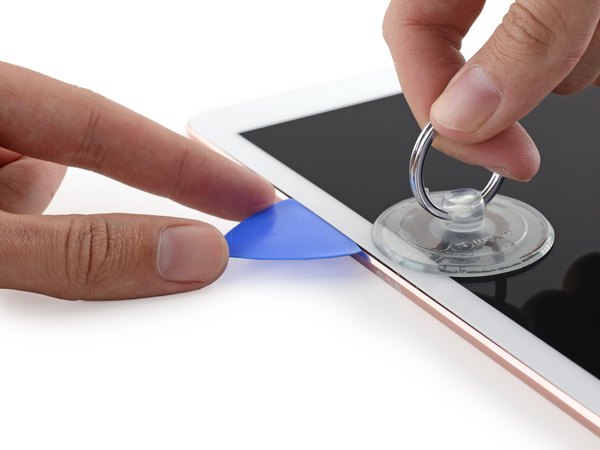

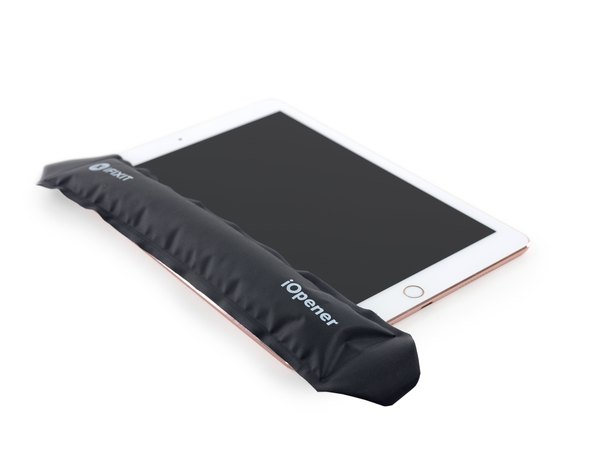

کیسه‌های حرارتی رو گرم کردیم تا چسب‌ها نرم بشن. همه‌مون شرط بستیم که این بار کابل‌های تصویر کدوم گوشه قایم شدن! وقتشه با یه پیک پلاستیکی خیلی نرم و آروم وارد عمل بشیم و امیدوار باشیم پیک به قطعه‌ای گیر نکنه.

شاید یه روزی اپل تبلتی بسازه که برای باز کردنش نیاز به 30 دقیقه حرارت دادن، پیک کشیدن کورکورانه و استرس شکستن صفحه نداشته باشیم. اما قطعا اون روز امروز نیست!

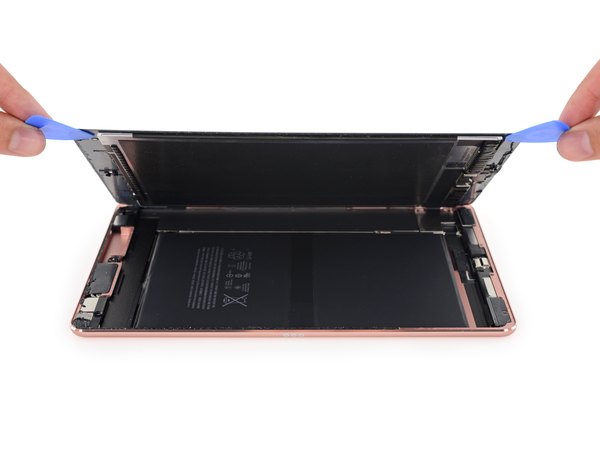

بالاخره بعد از کشمکش با چسب‌های سرسخت، پنل جلویی رو جدا کردیم و برای اولین بار نگاهی به داخل دستگاه انداختیم...

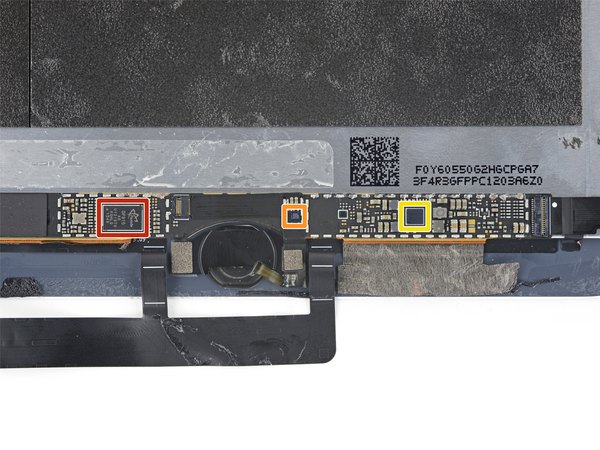

همونطور که می‌بینی، کابل تصویر تو گوشه پایین سمت راست قرار داره! این یه ساختار جدید از سمت اپله. همیشه یادت باشه که دونستن جای دقیق کابل‌ها قبل از باز کردن دستگاه، برای یه تعمیر موفقیت‌آمیز چقدر حیاتیه. پشت صفحه نمایش که با فوم محافظ پوشیده شده، پر از چیپ‌های ریز و درشته. بیا بررسیشون کنیم:

← آیسی کنترلر زمان‌بندی (Timing) مدل DP815 ساخت Parade Technologies.

← میکروکنترلر امنیتی 8416A1 ساخت NXP که مربوط به سیستم اثر انگشت Touch ID می‌شه.

← آیسی مدیریت تغذیه تصویر مدل ISL98667A از شرکت Renesas.

بعد از باز کردن چند تا پیچ، یه شیلد فلزی بزرگ رو که کل مادربرد رو پوشونده برمی‌داریم.

ما این سبک شیلدگذاری رو تو آیپد پرو بزرگتر هم دیده بودیم، اما تو سری آیپد ایر خبری از این محکم‌کاری‌ها نبود.

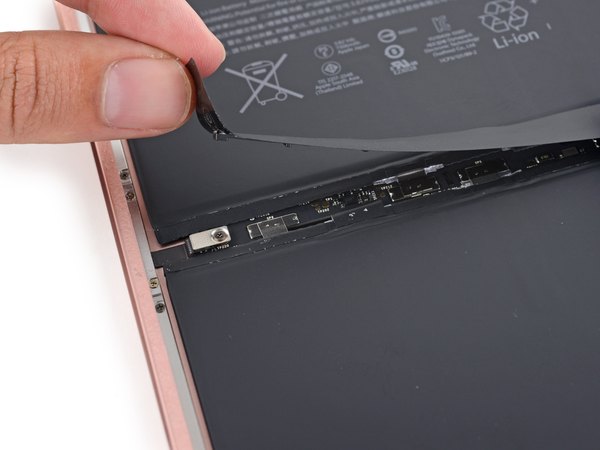

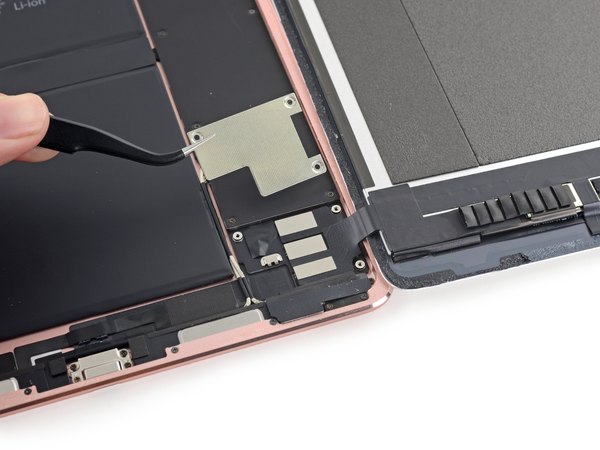

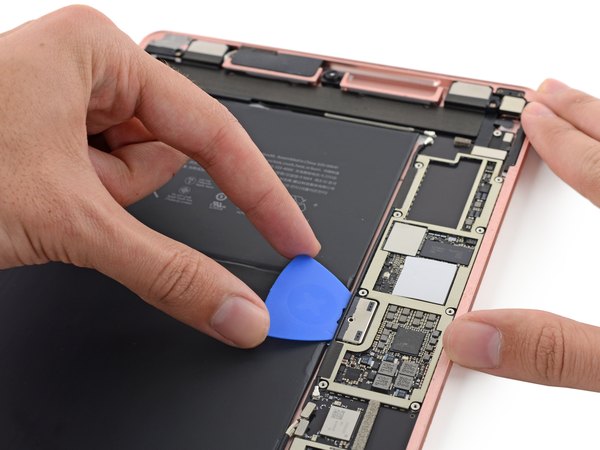

خیلی دلمون می‌خواد زودتر بریم سراغ چیپ‌های مادربرد، اما اول باید اصول رو رعایت کنیم و باتری رو قطع کنیم. با یه پیک، اتصال باتری به مادربرد رو کاملا جدا می‌کنیم. مورد بعدی، یه شیلد دیگه‌ست که بین دو تا سلول بزرگ باتری قرار گرفته و از برد کنترل باتری محافظت می‌کنه.

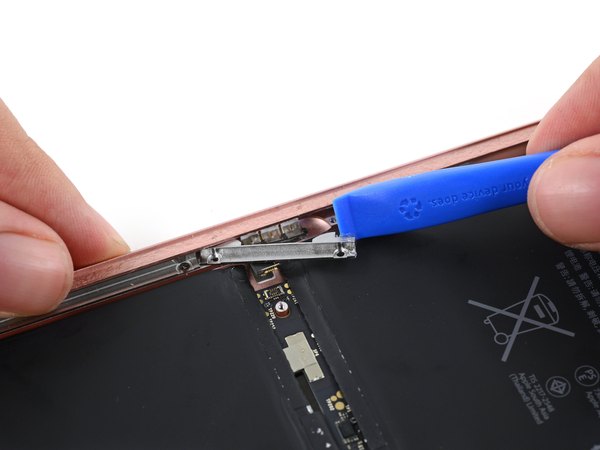

اون زیر خبرهایی هست؛ نکته عجیب اینجاست که یه پیچ، کانکتور کیبورد هوشمند (Smart Keyboard) رو مستقیما به برد باتری متصل کرده.

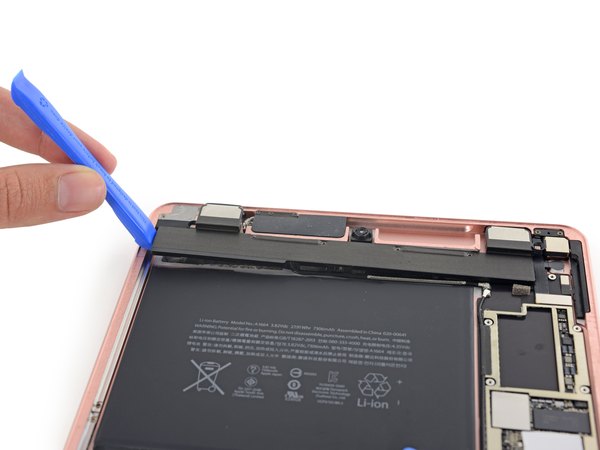

حالا که شیلدها و چسب‌ها رو کنار زدیم، نوبت به قطعات بزرگتر می‌رسه. اول می‌ریم سراغ اسپیکرهای بالایی! این اسپیکرها با پیچ و چسب به شدت سر جاشون محکم شدن، اما با یه ابزار پلاستیکی بازکننده به راحتی حریفشون می‌شیم.

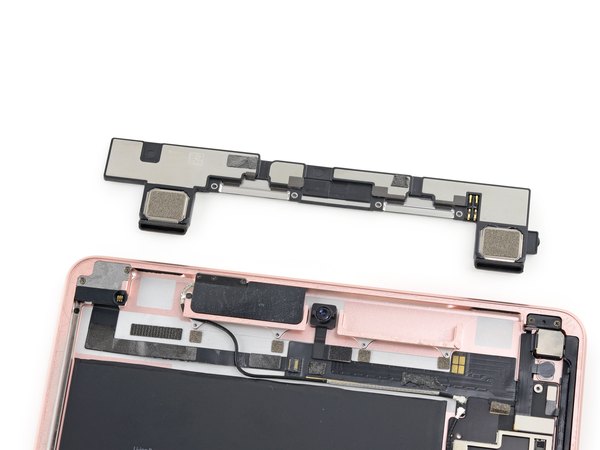

وقتی اسپیکرها رو برای بررسی دقیق‌تر درمیاریم، متوجه یه طراحی هوشمندانه می‌شیم: اونا با کنتاکت‌های فنری به مادربرد وصل هستن و خبری از کابل فلت نیست!

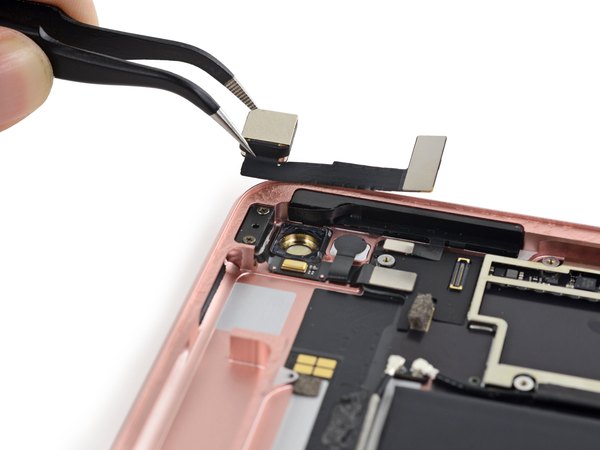

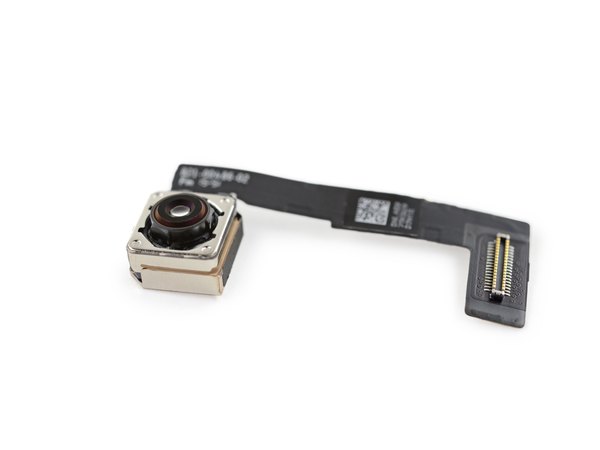

دوربین رو بیرون می‌کشیم؛ همون قطعه‌ای که باعث ایجاد برآمدگی پشت دستگاه شده بود. و بله، این برآمدگی تا پایین قاب و روی شیشه یاقوت کبود محافظ لنز هم کشیده شده. اپل اخیرا قطعات سخت‌افزاری رو بین محصولاتش به اشتراک می‌ذاره و این دوربین هم دقیقا همون رویکرد رو داره.

ما با همون سنسور 12 مگاپیکسلی با قابلیت ضبط 4 کیلواهم روبرو هستیم که نسبت به دوربین 8 مگاپیکسلی قبلی، یه جهش فوق‌العاده محسوب می‌شه.

این ارتقای دوربین نشون می‌ده که اپل روی تجربه عکاسی با تبلت حساب ویژه‌ای باز کرده.

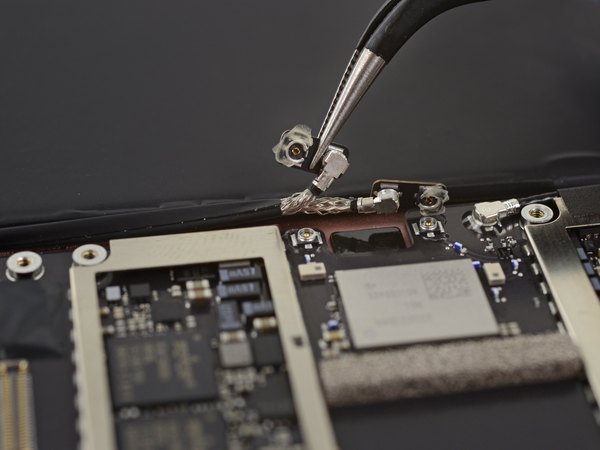

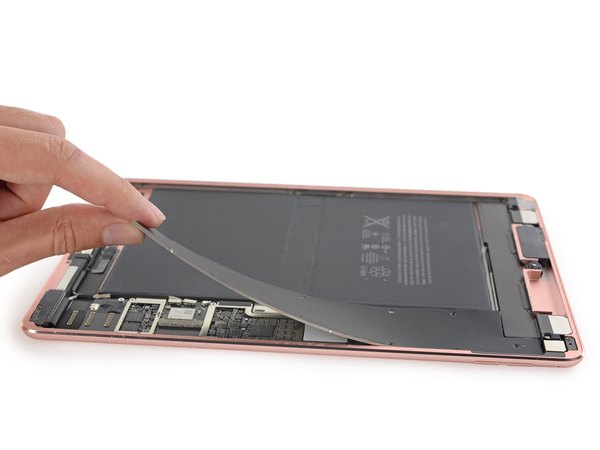

تو مسیر رسیدن به مادربرد، به چند تا برد ارتباطی آنتن عجیب برمی‌خوریم. هر کدوم از این کانکتورها با یه قطره چسب سفت شدن، اما با کمی اهرم کردن ملایم به راحتی جدا می‌شن. خود این بردها ظاهرا کارکرد مشخصی ندارن؛ فقط می‌تونیم حدس بزنیم که سطح صاف اونا برای محکم‌تر نشستن صفحه نمایش تعبیه شده.

از اونجایی که قرار بود کاربرها موقع کار با قلم اپل (Apple Pencil) دستشون رو روی صفحه تکیه بدن، احتمالا این طراحی برای تقویت مقاومت ال‌سی‌دی انجام شده.

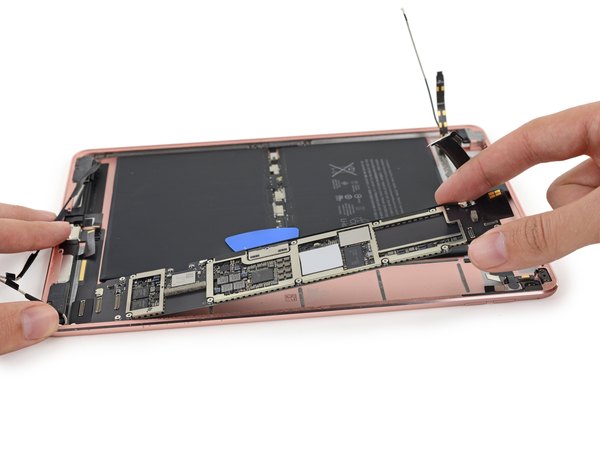

به هر حال، دیگه وقتشه مستقیم بریم سراغ قلب تپنده دستگاه یعنی مادربرد!

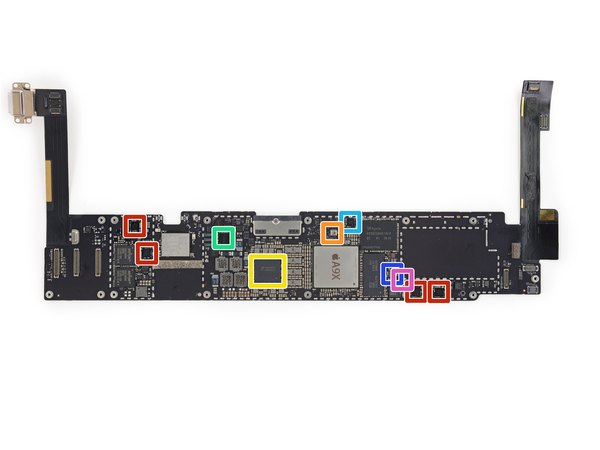

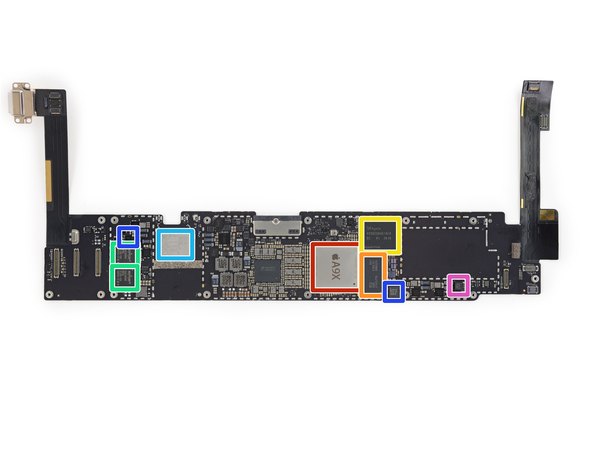

بریم سراغ مهم‌ترین چیپ‌های روی برد:

← پردازنده 64 بیتی A9X اپل.

← حافظه رم 2 گیگابایتی سامسونگ مدل K3RG1G10BM-KGCH.

← حافظه فلش 32 گیگابایتی (NAND) ساخت SK Hynix.

← دو عدد کنترلر تاچ اسکرین Broadcom BCM15900B0.

ماژول وای‌فای اختصاصی اپل مدل 339S00109.

کنترلر NFC شرکت NXP و آیسی شارژ 1610A3.

← آیسی ترکیبی شتاب‌سنج و ژیروسکوپ 6 محوره InvenSense.

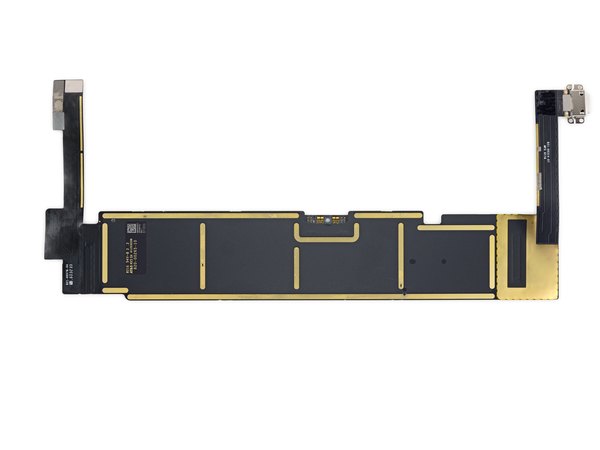

صبر کن، هنوز کلی چیپ مهم دیگه روی برد باقی مونده!

← آمپلی‌فایر صوتی ساخت Maxim Integrated.

← سنسور فشار هوا (احتمالا مدل BMP282 ساخت Bosch).

← آیسی مدیریت تغذیه اپل مدل 343S00051-A1.

← یک آیسی مدیریت تغذیه دیگه از اپل مدل 343S00089-A1.

میکروکنترلر 32 بیتی مبتنی بر آرم ساخت STMicroelectronics.

کدک صوتی Cirrus Logic CS42L83A.

← مبدل صوتی Analog Devices ADAU7002.

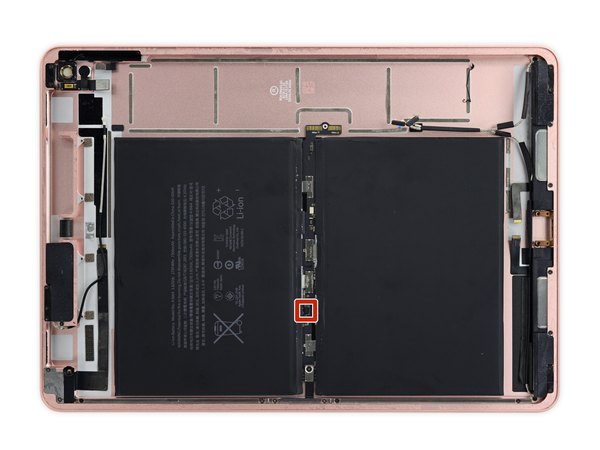

متاسفانه برای مایی که کارمون تعمیراته، باتری این آیپد هیچ نوار چسب کششی راحتی نداره؛ پس درآوردن باتری یه پروسه به شدت چسبناک و پردردسره. شاید اپل دفعه بعد به فکر تعمیرکارها باشه!

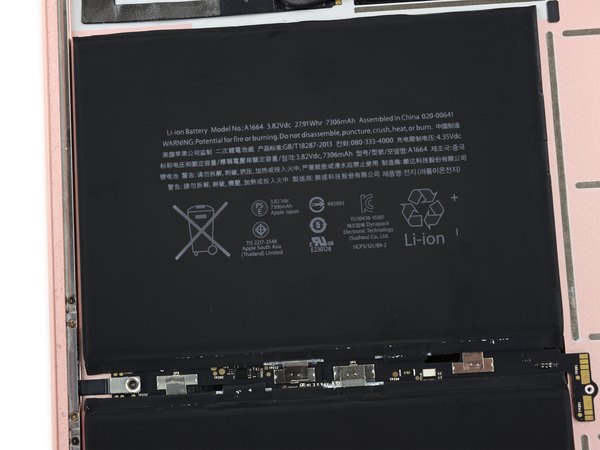

مشخصات این باتری شامل ولتاژ 3.82 ولت، توان 27.91 وات‌ساعت و ظرفیت 7306 میلی‌آمپر ساعته که اپل باهاش قول 10 ساعت شارژدهی رو داده.

همونطور که انتظار می‌رفت، این ظرفیت از باتری 38.8 وات‌ساعتی مدل 12.9 اینچی کمتره، اما نسبت به آیپد ایر 2 یه کوچولو بهبود پیدا کرده. در نهایت عمر باتری هر سه مدل تقریبا تو یه سطحه.

می‌خواستیم دستگاه رو به حال خودش رها کنیم، اما سعی کردیم یه تلاشی هم برای درآوردن کانکتور هوشمند (Smart Connector) بکنیم که البته خیلی محکم بود و منصرف شدیم.

← آیسی نشانگر وضعیت باتری مدل SN27545 ساخت Texas Instruments.

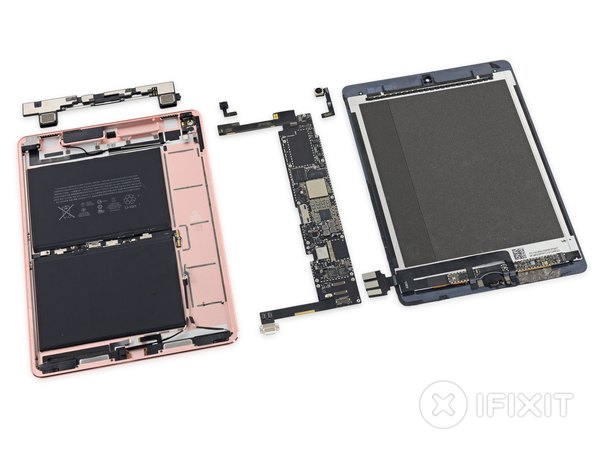

امتیاز تعمیرپذیری آیپد پرو 9.7 اینچ: 2 از 10 (عدد 10 یعنی راحت‌ترین حالت تعمیر).

← با اینکه باتری به برد لحیم نشده، اما با چسب‌های بسیار قدرتمندی چسبیده و هیچ نوار چسب کششی برای راحتی کار در نظر گرفته نشده.

← تعویض پورت کانکتور هوشمند تقریبا غیرممکنه، اما از اونجا که قطعه متحرکی نداره، احتمال خرابیش خیلی پایینه.

← ال‌سی‌دی و شیشه جلویی کاملا به هم پرس شدن؛ این موضوع باز کردن اولیه دستگاه رو کمی راحت‌تر می‌کنه.

← از طرفی، پرس بودن پنل جلویی باعث می‌شه هزینه تعویض صفحه خیلی بالا بره و ریسک آسیب دیدن ال‌سی‌دی موقع باز کردن بیشتر بشه.

← در نهایت، حجم زیاد چسبی که اپل تو جای‌جای دستگاه استفاده کرده، کار تعمیر رو حسابی سخت می‌کنه. امیدواریم از این کالبدشکافی اختصاصی که توسط تیم "آیسی‌مدار" آماده شده لذت برده باشی. اگه عاشق دنیای تعمیراتی، حتما یه سر به بقیه آموزش‌ها و مقالات ما تو سایت بزن و این مطلب رو برای دوستای تعمیرکارت هم بفرست!
