آموزش تعویض سنسور اثر انگشت گلکسی تب S7 پلاس

قبل از شروع هر کاری، تبلت رو به طور کامل خاموش کن تا جلوی هرگونه اتصالی و آسیب به قطعات رو بگیری.

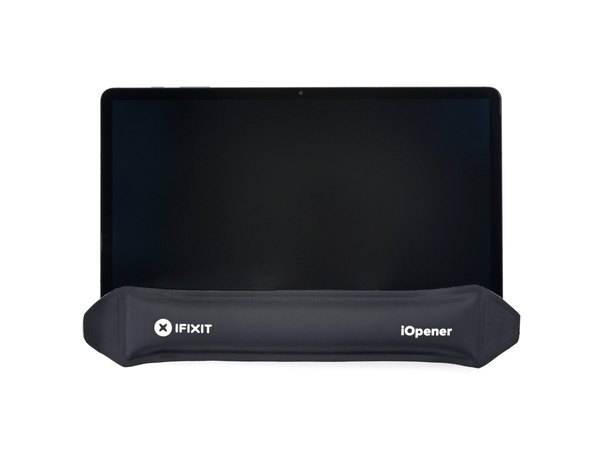

کیسه حرارتی iOpener رو گرم کن و روی لبه پایینی دستگاه قرار بده تا چسب‌های زیر این قسمت حسابی نرم بشن.

چسب‌های نگهدارنده صفحه نمایش گلکسی تب S7 پلاس خیلی قوی هستن. احتمالا موقع کار مجبور می‌شی چند بار دیگه هم ابزار حرارتیت رو گرم کنی و روی لبه‌ها بذاری تا چسب‌ها کاملا ول کنن.

اگه iOpener نداری، می‌تونی از سشوار خانگی یا سشوار صنعتی هم استفاده کنی. فقط خیلی مراقب باش که دستگاه رو بیش از حد داغ نکنی تا قطعات داخلی ذوب نشن.

تو مدتی که منتظری چسب‌ها با حرارت نرم بشن، این چند تا نکته کلیدی رو تو ذهنت داشته باش تا موقع باز کردن، خسارتی به تبلتت وارد نکنی:

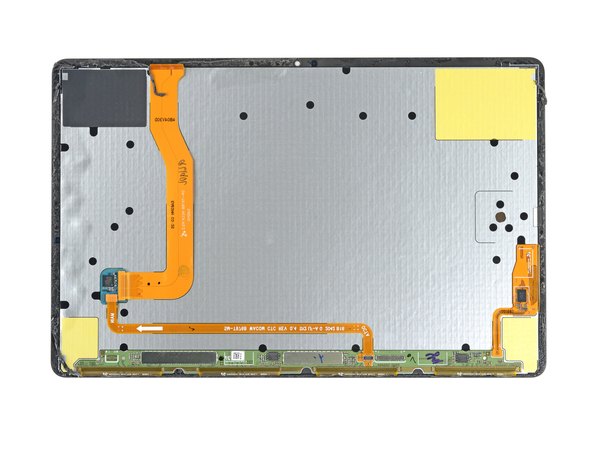

← یه برد مدار چاپی بلند و ظریف به صفحه نمایش متصله که دقیقا موازی با لبه پایینی تبلت قرار گرفته.

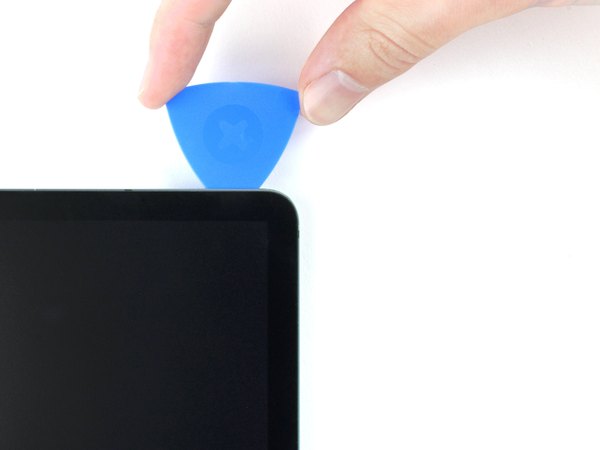

به هیچ وجه پیک بازکننده رو تو لبه پایینی بیشتر از 2 میلی‌متر داخل دستگاه نبر، چون ممکنه مستقیم به این برد برخورد کنه و خرابش کنه.

← عکس دوم این مرحله دقیقا نشون می‌ده که صفحه نمایش چطور از پنل شیشه‌ای جدا می‌شه تا درک بهتری از ساختار زیرش پیدا کنی.

برای بقیه لبه‌ها هم حواست باشه که پیک رو بیشتر از 3 میلی‌متر داخل درزها ندی تا به خود ال‌سی‌دی صدمه نزنی.

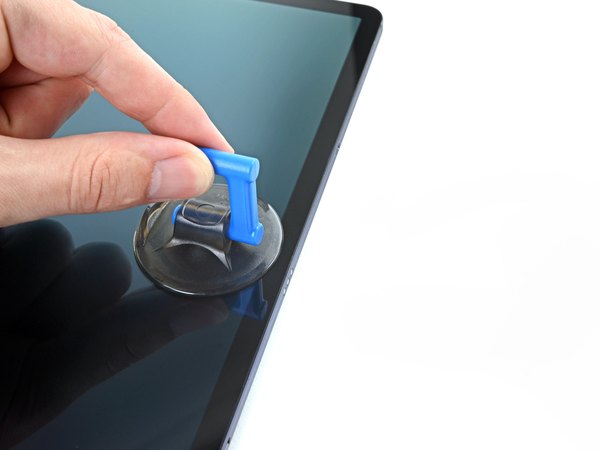

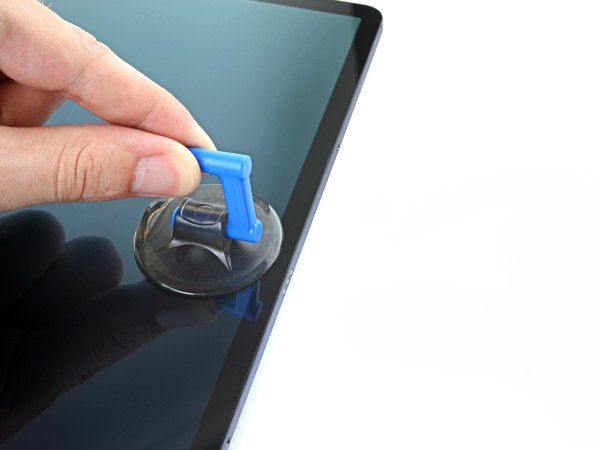

وقتی حس کردی لبه پایینی تبلت به اندازه کافی گرم شده، یه ساکشن کاپ رو روی همین لبه و تا جایی که ممکنه نزدیک به حاشیه بچسبون.

اگه صفحه تبلتت شکسته و ترک‌های ریزی داره، ساکشن کاپ خوب نمی‌چسبه. برای حل این مشکل، یه لایه چسب نواری پهن روی ترک‌ها بکش تا سطحش صاف بشه. اگه بازم نشد، می‌تونی از یه قطره چسب قطره‌ای استفاده کنی.

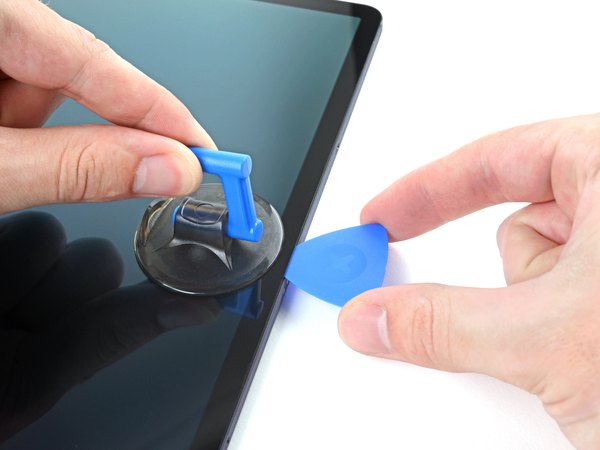

دسته ساکشن کاپ رو با احتیاط به سمت بالا بکش تا یه شکاف خیلی کوچیک بین صفحه نمایش و فریم بدنه باز بشه. به محض باز شدن شکاف، سریع نوک یه پیک بازکننده رو داخل درز قرار بده تا بسته نشه.

باز هم یادآوری می‌کنم که تو این لبه، پیک رو بیشتر از 2 میلی‌متر داخل ندی تا اون برد حساس پایینی کاملا سالم بمونه.

همین پیک رو همونجا رها کن تا مانع از این بشه که چسب‌های گرم شده دوباره خنک بشن و به هم بچسبن.

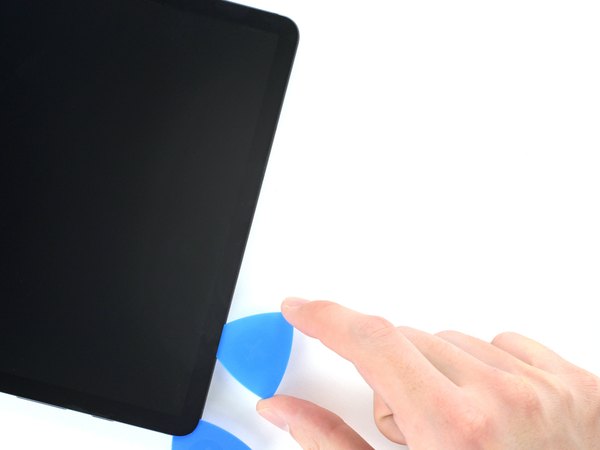

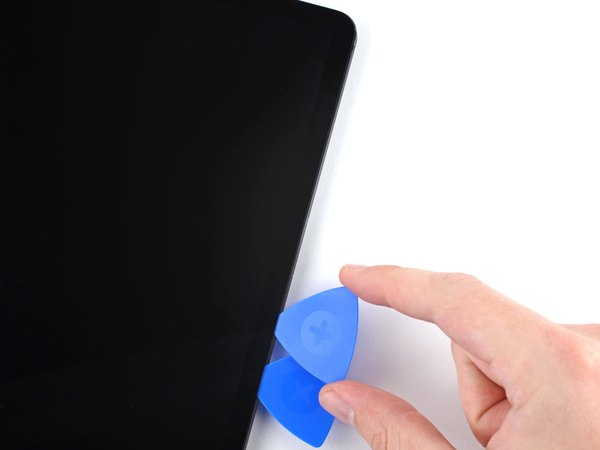

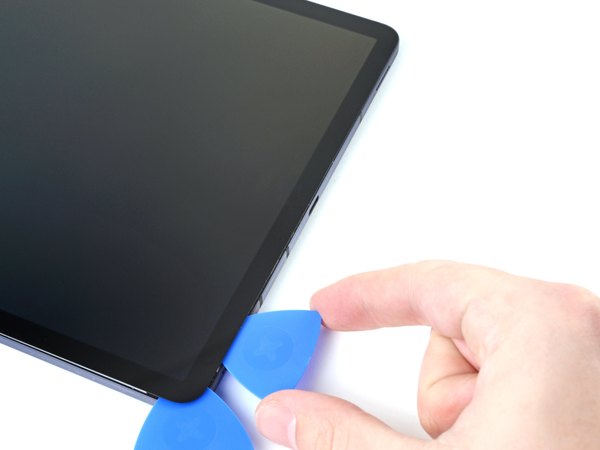

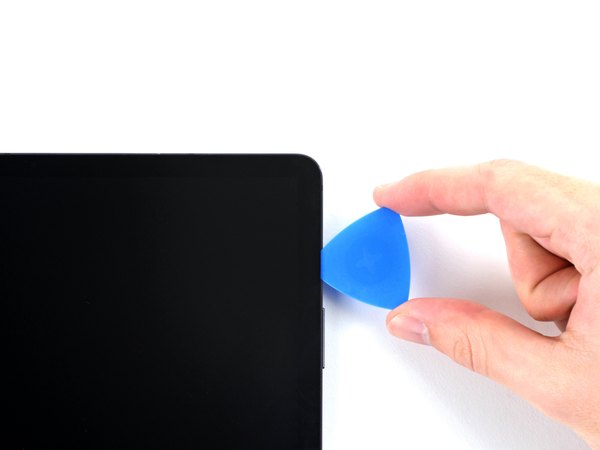

یه پیک بازکننده جدید بردار و اون رو هم وارد همون شکافی که ساختی بکن. حالا این پیک دوم رو به آرومی در امتداد لبه پایینی تبلت به سمت گوشه پایین سمت راست حرکت بده تا چسب‌های این مسیر به طور کامل بریده بشن.

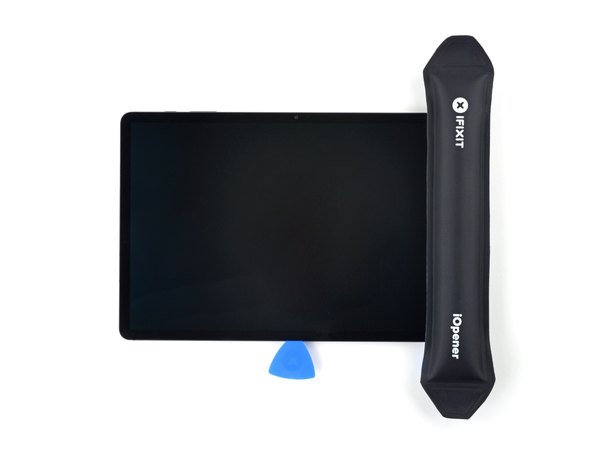

حالا نوبت لبه سمت راسته. کیسه حرارتیت رو دوباره گرم کن و روی این لبه قرار بده تا چسب‌های زیرش نرم و آماده باز شدن بشن.

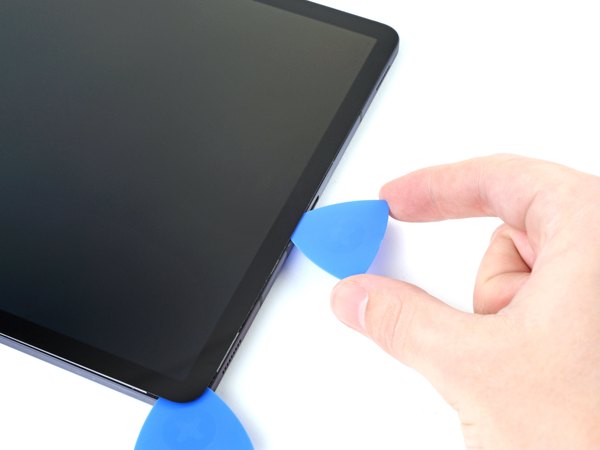

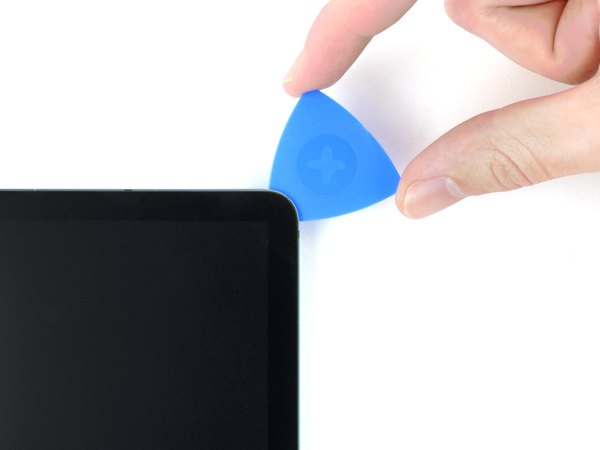

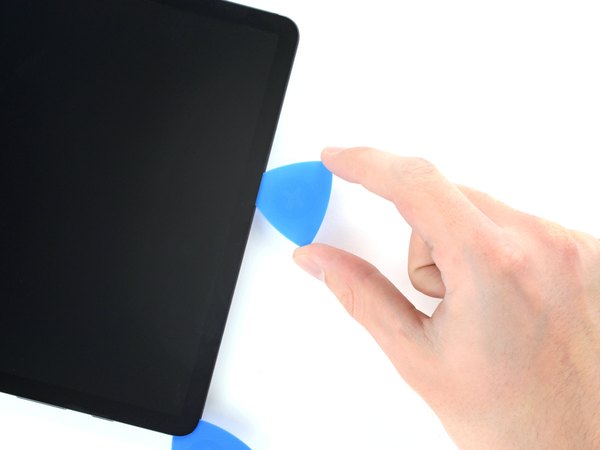

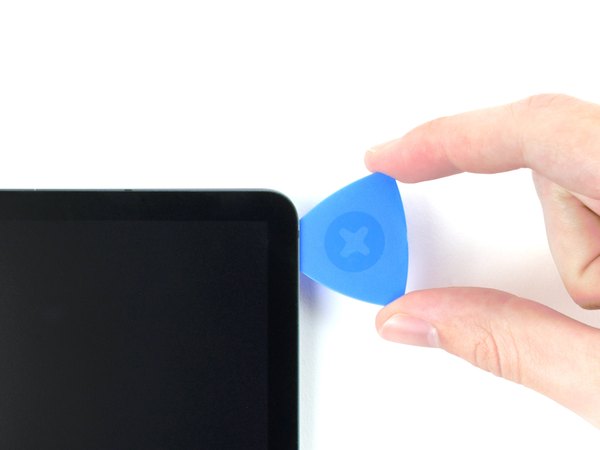

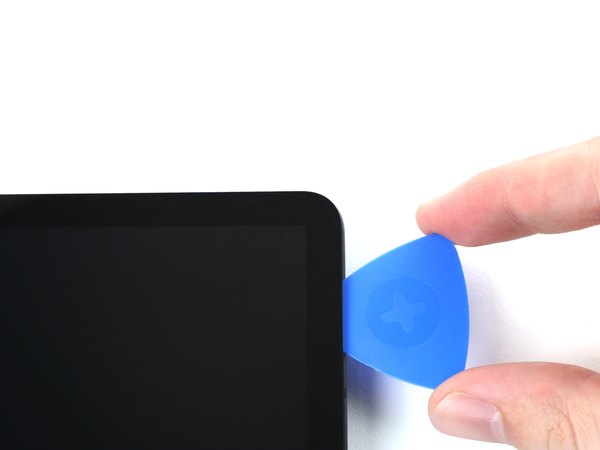

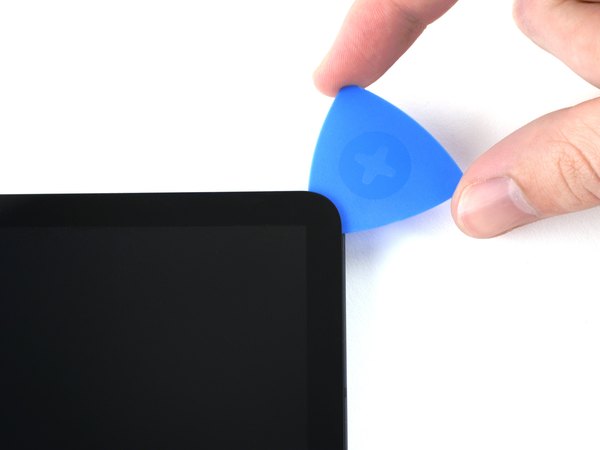

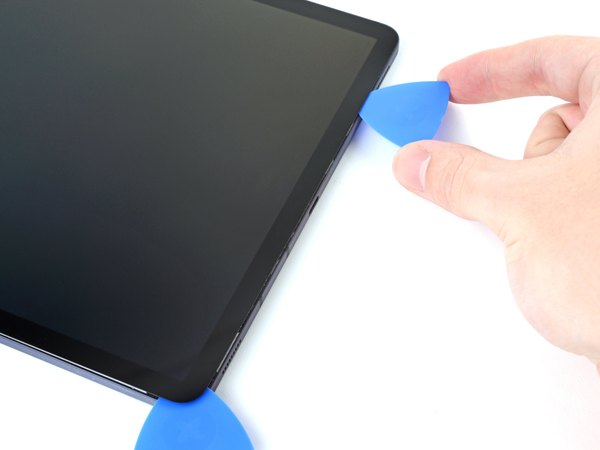

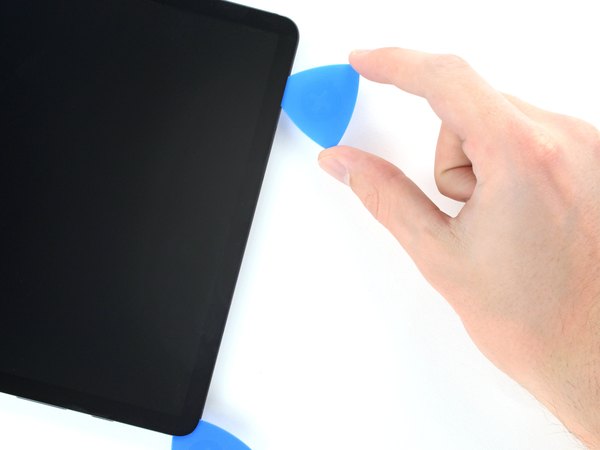

پیکی که تو مرحله‌های قبل تا گوشه آورده بودی رو بچرخان و با دقت از گوشه پایین سمت راست عبور بده تا چسب‌های این زاویه هم باز بشن. این پیک رو همونجا تو گوشه رها کن تا صفحه دوباره به فریم محکم نشه.

دوباره یه پیک بازکننده جدید بردار و وارد درز باز شده بکن.

اینجا هم حواست به عمق باشه. پیک رو بیشتر از 3 میلی‌متر داخل نده تا قطعات ظریف روی لبه سمت راست هیچ آسیبی نبینن.

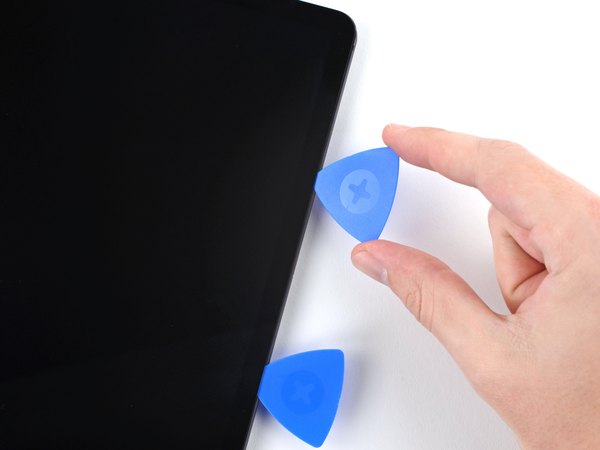

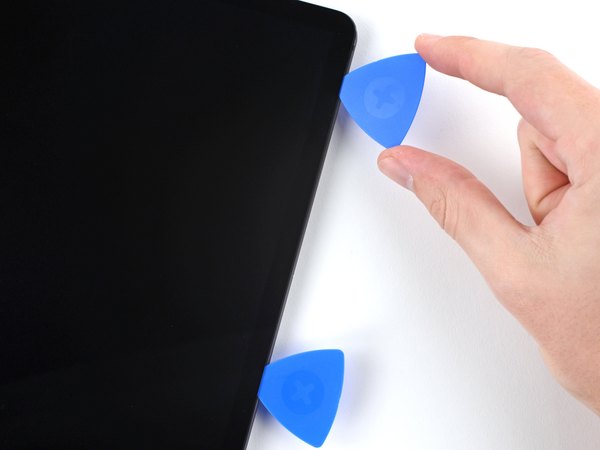

پیک رو در امتداد لبه سمت راست دستگاه به سمت بالا بکش تا به گوشه بالا سمت راست برسی و تمام چسب‌های این بخش جدا بشن.

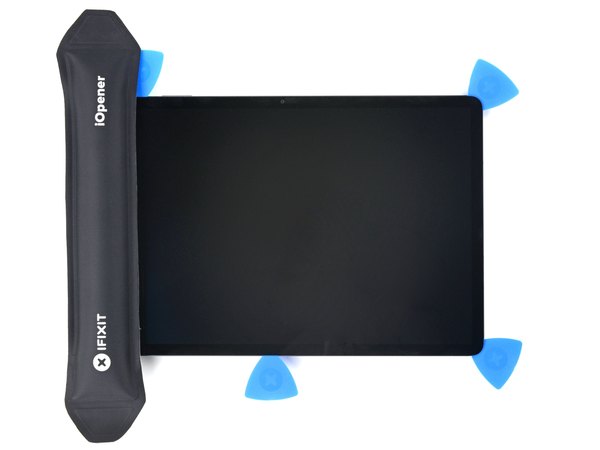

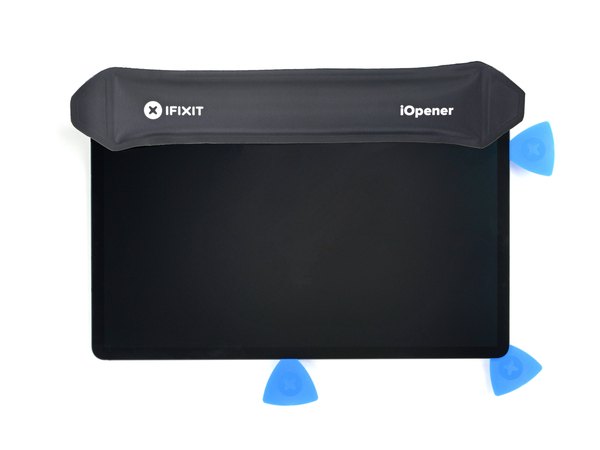

کیسه حرارتی رو روی لبه بالایی تبلت قرار بده تا چسب‌های ضخیم این قسمت هم حسابی نرم و منعطف بشن.

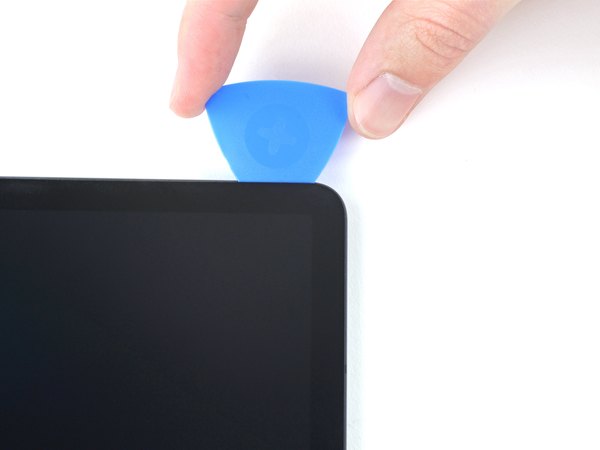

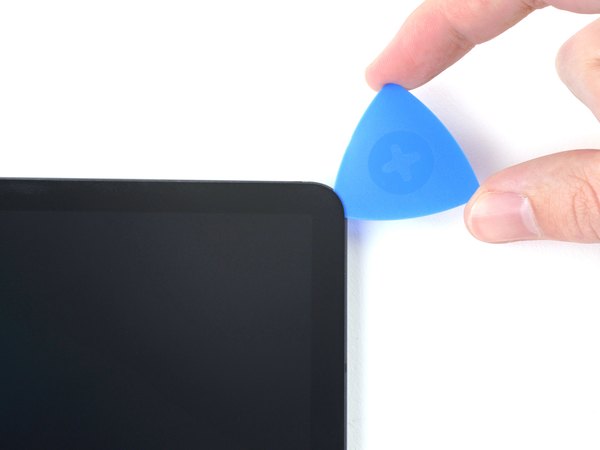

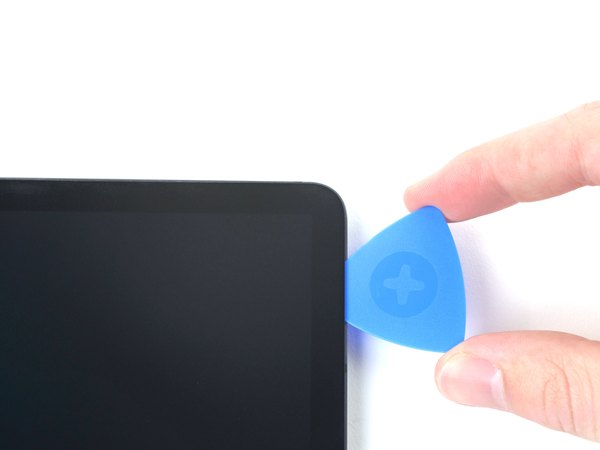

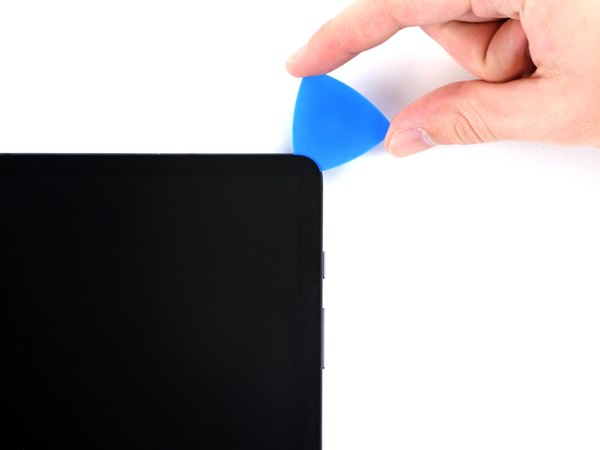

پیک رو با یه حرکت چرخشی از گوشه بالا سمت راست عبور بده تا چسب این قسمت هم بریده بشه. طبق معمول، این پیک رو هم همونجا بذار بمونه تا جلوی چسبیدن مجدد ال‌سی‌دی رو بگیره.

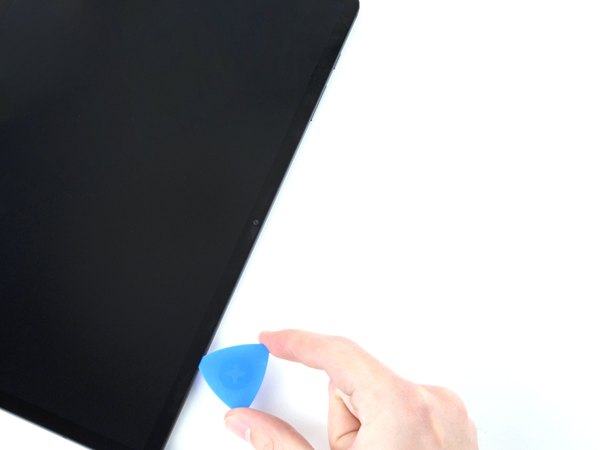

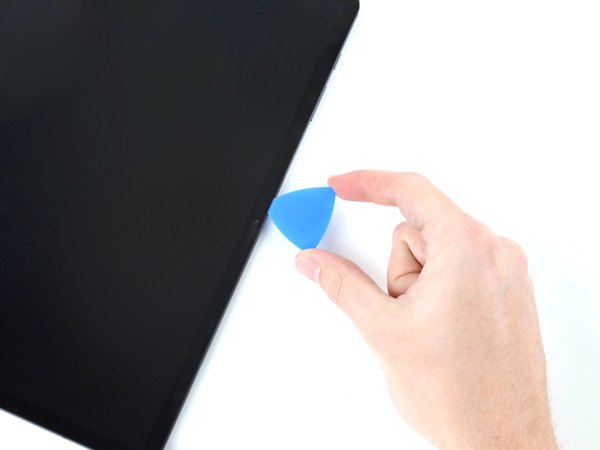

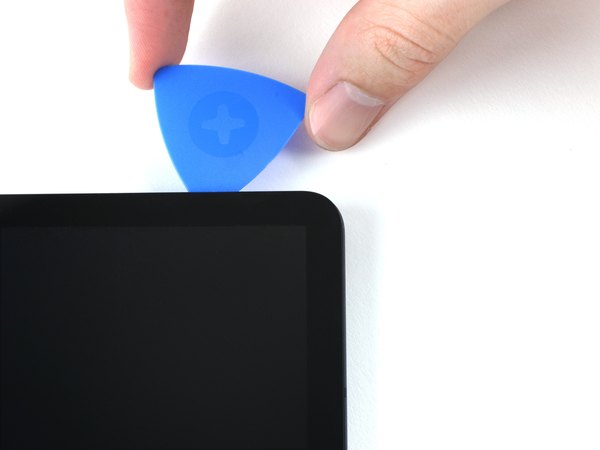

یه پیک تازه دیگه بردار و وارد شکاف لبه بالایی کن. پیک رو تو طول لبه بالایی تبلت به سمت گوشه بالا سمت چپ حرکت بده تا ارتباط صفحه با این لبه هم کاملا قطع بشه.

به عنوان آخرین قسمت، ابزار حرارتیت رو روی لبه سمت چپ دستگاه بذار تا چسب‌های باقی‌مونده هم نرم بشن و به راحتی باز بشن.

پیک رو با ملایمت دور گوشه بالا سمت چپ بچرخون تا چسب این زاویه هم رها بشه. این پیک رو هم تو همین گوشه جا بذار تا کار باز کردن راحت‌تر پیش بره.

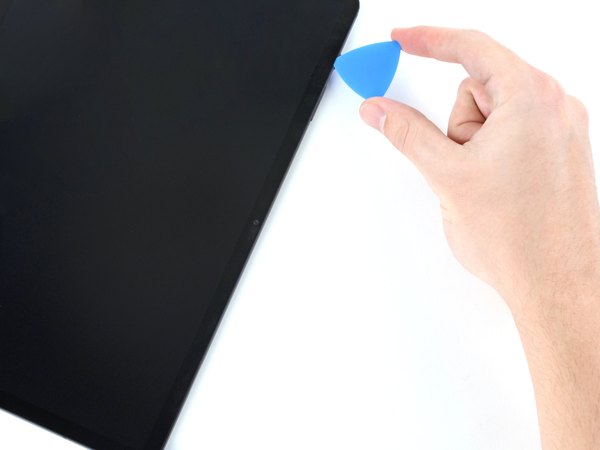

یه پیک جدید بردار و وارد درز لبه سمت چپ بکن. حالا پیک رو در راستای لبه سمت چپ به سمت گوشه پایین سمت چپ بکش تا آخرین قسمت چسب‌های دور تا دور هم جدا بشن.

پیک رو با دقت دور گوشه پایین سمت چپ بچرخون تا کاملا آزاد بشه. این پیک آخر رو هم تو همون گوشه نگه دار تا ال‌سی‌دی سر جاش برنگرده و محکم نشه.

تا اینجا باید کل دور تا دور صفحه نمایش از فریم بدنه جدا شده باشه. اگه موقع بلند کردن حس می‌کنی هنوز بعضی جاها مقاومت می‌کنه، با یه پیک بازکننده دوباره اون قسمت‌ها رو چک کن و چسب‌ها رو ببر.

یه وقت صفحه رو یهویی و کامل برنداری! ال‌سی‌دی هنوز با یه فلت تصویر ظریف به فریم بدنه وصله و بلند کردن ناگهانیش باعث پاره شدن فلت می‌شه.

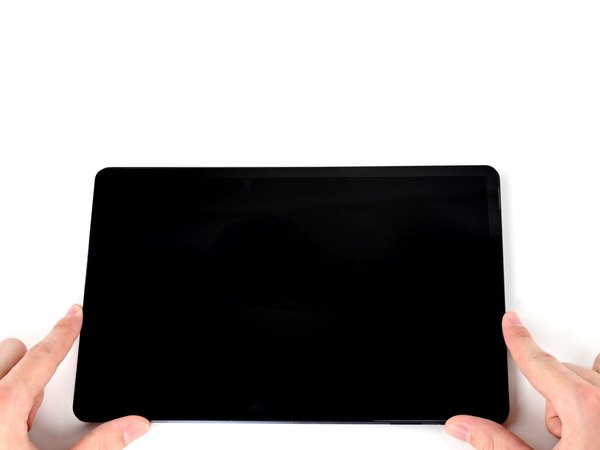

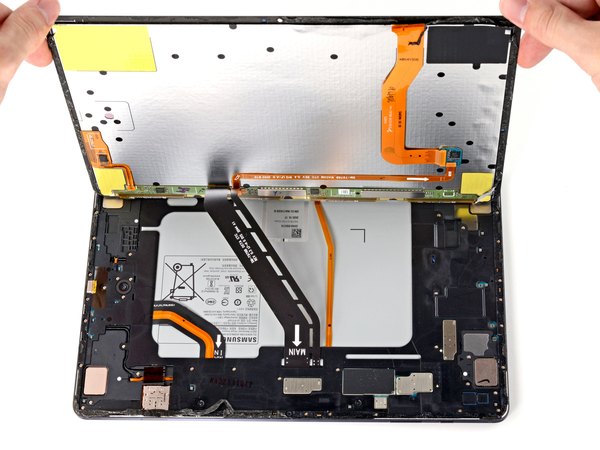

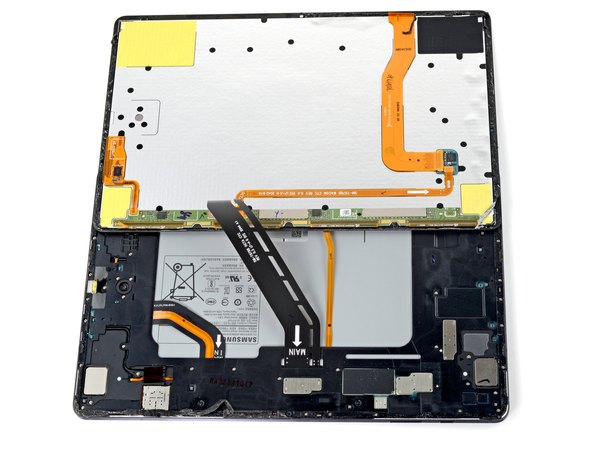

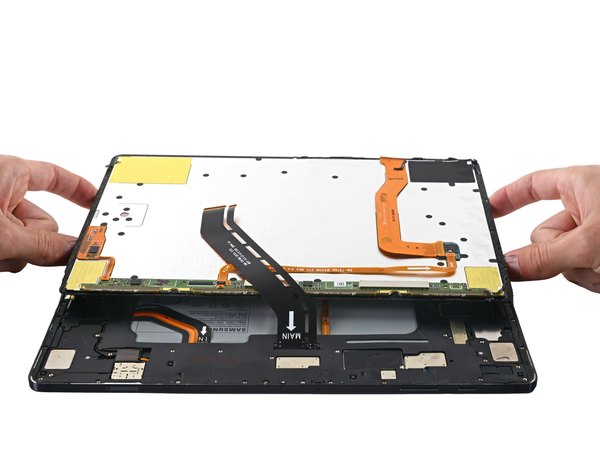

تبلت رو طوری بذار که قسمت بالای دستگاه رو به خودت باشه. حالا صفحه نمایش رو مثل جلد یه کتاب به سمت خودت بالا بیار و باز کن. صفحه رو همون‌طور برعکس و موازی با فریم بدنه روی میز تکیه بده تا بتونی بقیه مراحل رو با خیال راحت انجام بدی.

حواست باشه صفحه رو نچرخونی یا خیلی از فریم دور نکنی، چون فلت تصویر ممکنه کشیده و پاره بشه.

یه یادآوری برای زمان بستن تبلت:

موقع بستن، قبل از اینکه چسب‌های جدید رو محکم کنی، تبلت رو روشن کن و تمام عملکردهای صفحه نمایش رو تست کن. یادت نره بعد از تست دوباره دستگاه رو کامل خاموش کنی.

تمام تکه‌های چسب قدیمی رو با موچین یا انگشتات از روی فریم و صفحه پاک کن. بعدش با الکل ایزوپروپیل (بالای 90 درصد) و یه دستمال، جای چسب‌ها رو حسابی تمیز کن تا سطحش برای چسب‌های جدید آماده بشه.

اگه از چسب‌های دوطرفه مخصوص یا نواری استفاده می‌کنی، حتما اون‌ها رو با دقت و صاف روی فریم بچسبون تا ال‌سی‌دی کاملا کیپ بشه.

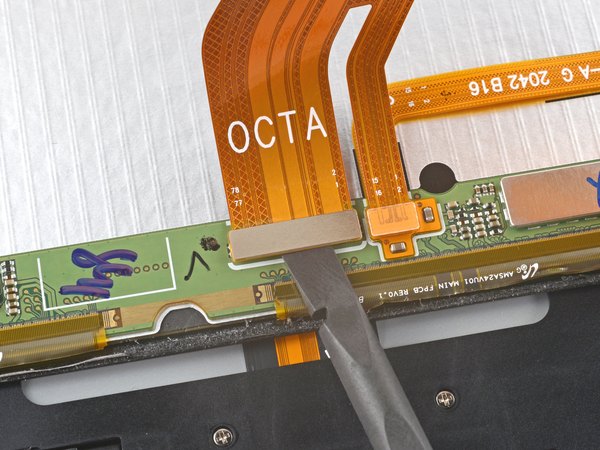

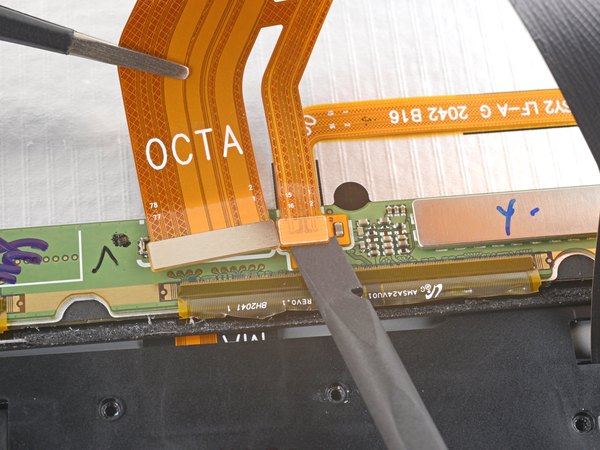

با استفاده از سر تخت اسپاجر، کانکتور فشاری فلت تصویر رو که به صفحه نمایش متصل هست رو خیلی آروم اهرم کن و به سمت بالا بکش تا از روی برد جدا بشه.

برای وصل کردن دوباره این نوع کانکتورها، اول اون رو دقیق روی سوکت تنظیم کن. بعد یک سمتش رو فشار بده تا صدای کلیک بده، و بعد سمت دیگه‌اش رو. هیچ‌وقت وسط کانکتور رو یهو فشار نده؛ چون اگه درست تنظیم نشده باشه، پین‌ها کج می‌شن و برد آسیب می‌بینه.

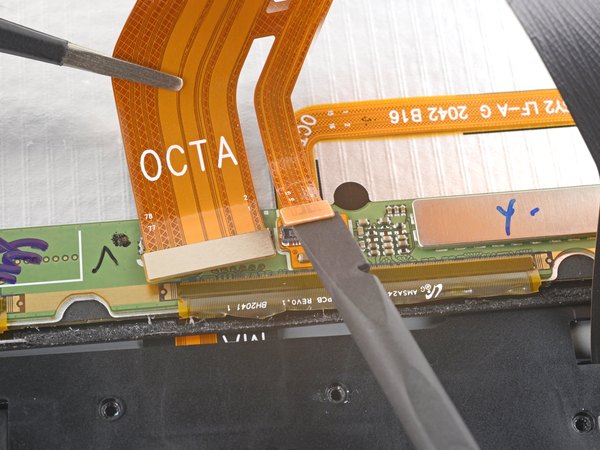

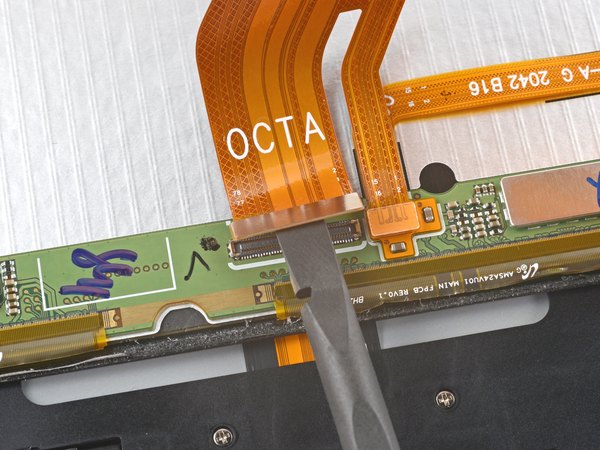

با موچین یا انگشتات فلت تصویر رو ثابت نگه دار. حالا با سر تخت اسپاجر، کانکتور کوچیک مربوط به سنسور اثر انگشت رو که روی همون فلت تصویر قرار داره اهرم کن و جداش کن.

به حالت خمیدگی و مسیر قرار گرفتن فلت تصویر خوب دقت کن؛ چون موقع نصب صفحه جدید باید اون رو دقیقا به همین شکل خم کنی تا سر جاش بشینه و تحت فشار نباشه.

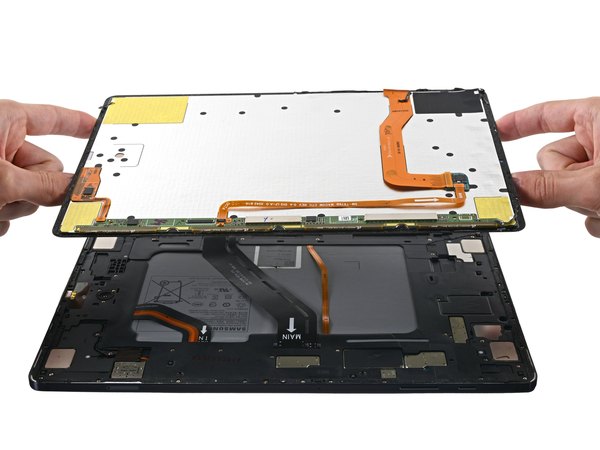

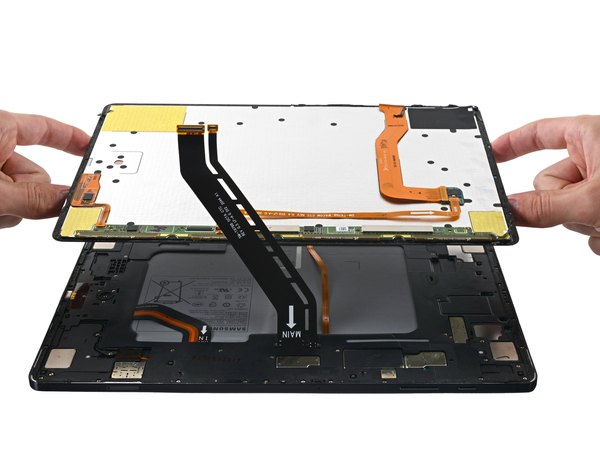

حالا که تمام فلت‌ها آزاد شدن، صفحه نمایش رو کاملا از فریم جدا کن و تو یه جای امن قرار بده.

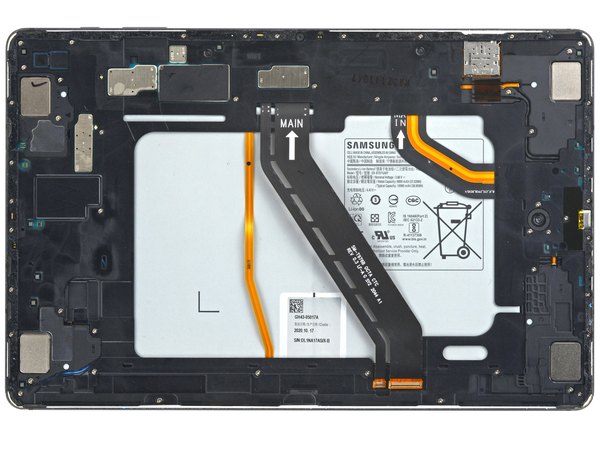

← با استفاده از پیچ‌گوشتی چهارسو (Phillips #00)، تمام 50 تا پیچ 3 میلی‌متری که شاسی میانی رو به فریم اصلی متصل کردن رو باز کن.

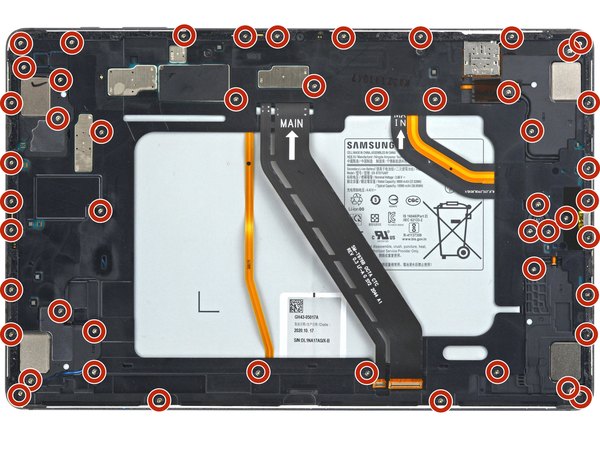

برای اینکه موقع بستن تبلت گیج نشی، تو عکس سوم این مرحله، پیچ‌ها رو بر اساس بخش‌های مختلف رنگ‌بندی کردیم تا راحت‌تر دسته‌بندیشون کنی:

← پایین سمت چپ: 9 تا پیچ

← پایین سمت راست: 14 تا پیچ

← بالا سمت راست: 12 تا پیچ

بالا سمت چپ: 15 تا پیچ

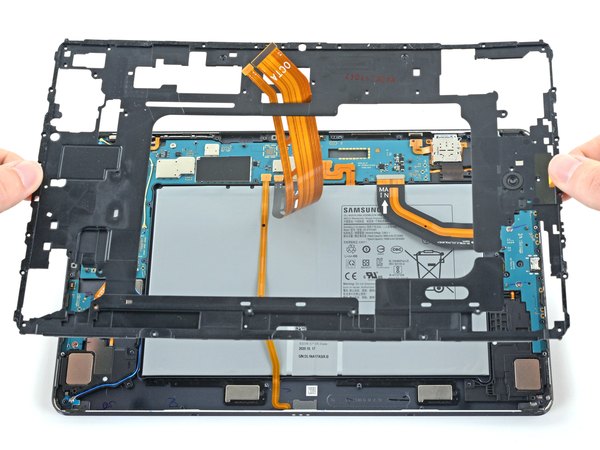

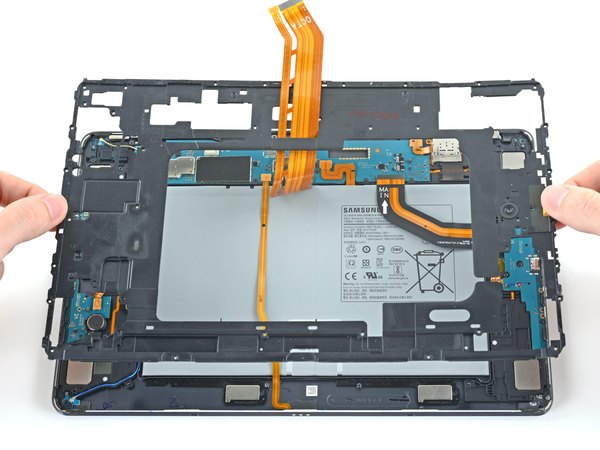

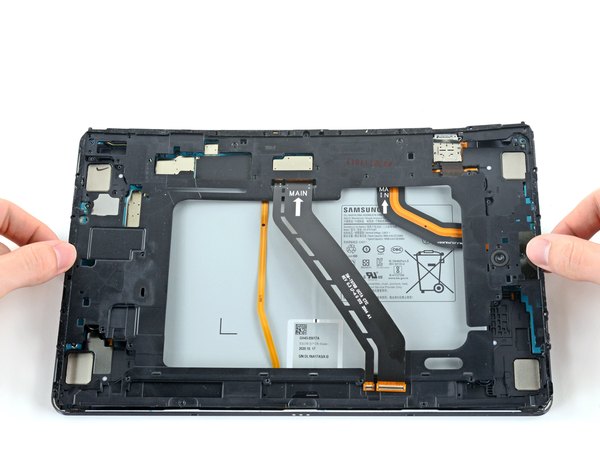

شاسی میانی رو با احتیاط از روی فریم بلند کن. حواست باشه موقع برداشتن، فلت تصویر رو از داخل سوراخ و شیار مخصوص روی شاسی عبور بدی تا گیر نکنه و پاره نشه.

خود سنسور اثر انگشت و پدهای مسی اون با چسب خیلی قوی به شاسی میانی متصل شدن.

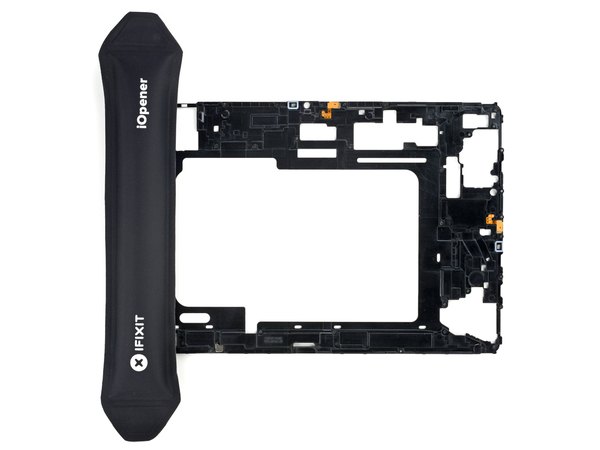

کیسه حرارتی iOpener رو گرم کن و روی لبه سمت چپ شاسی میانی قرار بده تا چسب‌های زیر سنسور حسابی نرم بشن.

چون چسب سنسور خیلی محکمه، احتمالا موقع باز کردن مجبور بشی چند بار دیگه هم به این قسمت حرارت بدی.

شاسی میانی تو این قسمت خیلی ظریف و شکننده‌ست؛ پس موقع باز کردن سنسور، شاسی رو با دستت محکم نگه دار تا نشکنه.

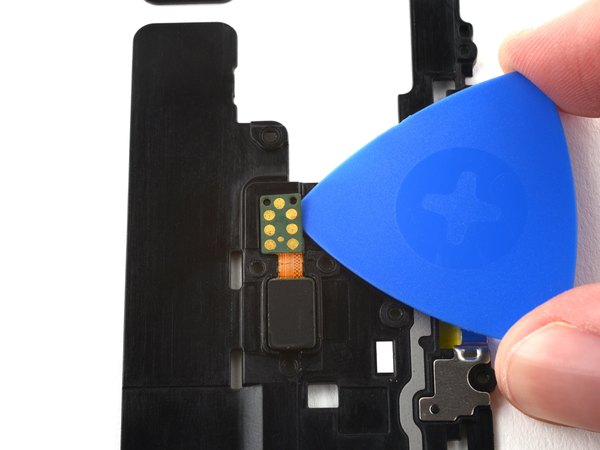

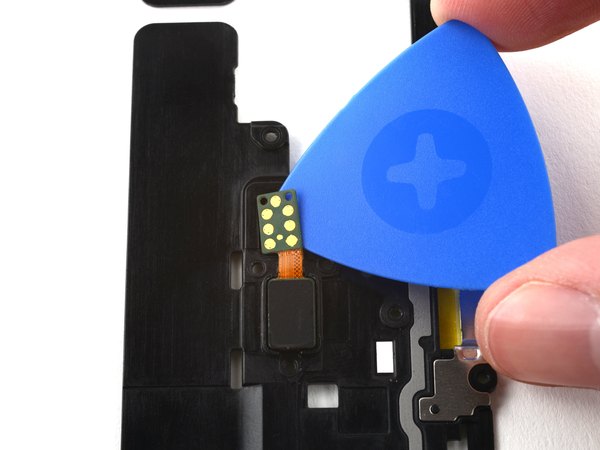

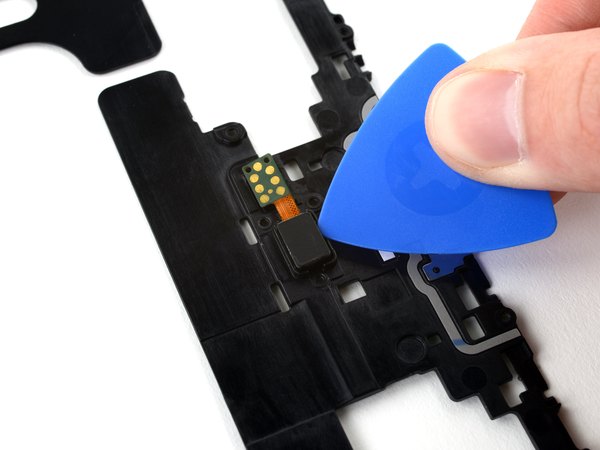

یه پیک بازکننده رو بین پدهای اتصال مسی سنسور و شاسی میانی وارد کن. هم‌زمان که چسب رو با پیک می‌بری، یه کم به سمت بالا اهرم کن تا پدها کاملا از شاسی جدا بشن.

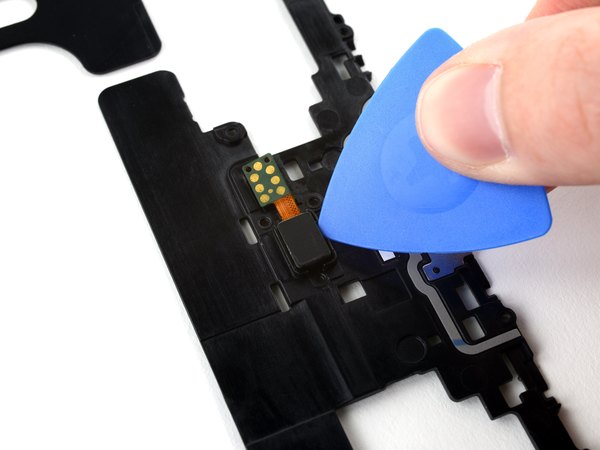

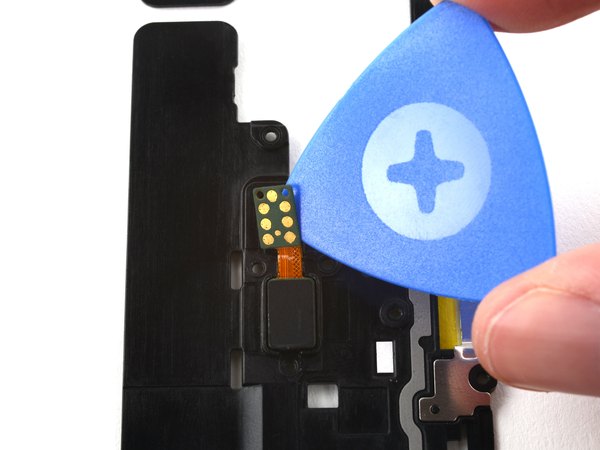

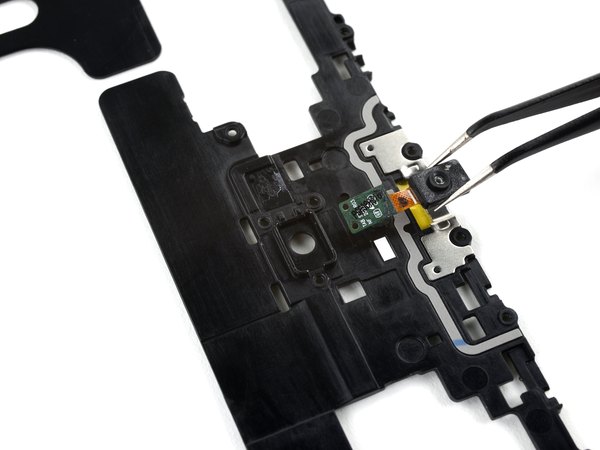

پیک بازکننده رو تو شکاف بین سنسور اثر انگشت و شاسی میانی وارد کن. پیک رو کمی به سمت بالا اهرم کن تا خود سنسور هم از شاسی جدا بشه. حالا با استفاده از یه موچین یا انگشتات، سنسور معیوب رو به طور کامل بردار.

خسته نباشی! کار باز کردن قطعات با موفقیت تموم شد. حالا کافیه سنسور اثر انگشت جدیدت رو سر جاش بذاری و تمام مراحلی که تا اینجا اومدیم رو برعکس طی کنی.

اگه تو حین تعمیرات از این راهنمای آیسی‌مدار استفاده کردی و برات مفید بود، پیشنهاد می‌کنم اپلیکیشن آیسی‌مدار رو نصب کنی و به دوستات هم معرفی کنی تا همیشه جدیدترین آموزش‌های تعمیرات تو جیبت باشه. موفق باشی!
