کالبدشکافی ویدئو پروژکتور سونی VPL-ES1؛ نگاهی به درون جعبه جادویی تصویر

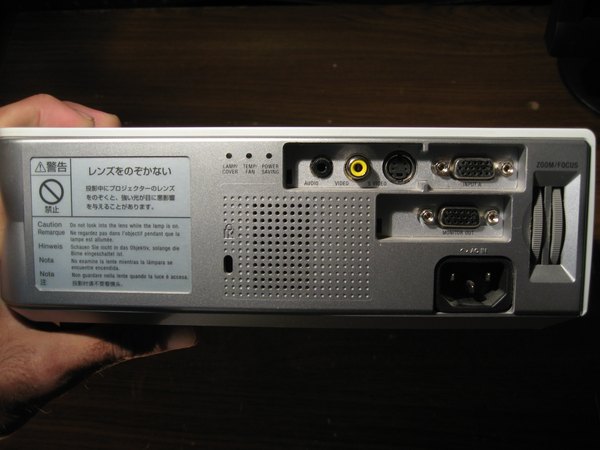

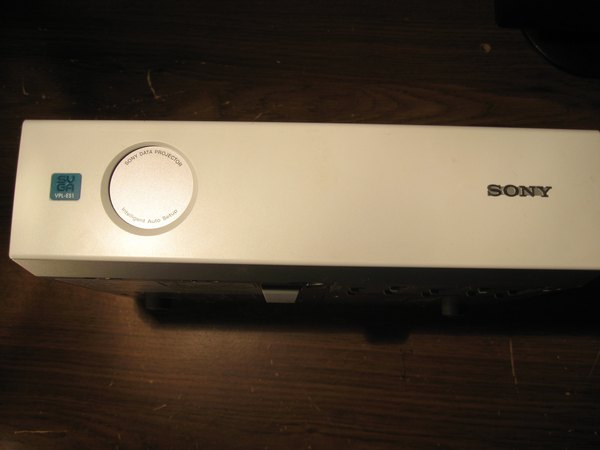

قبل از باز کردن، یه نگاه به نمای جلویی و کناری دستگاه می‌ندازیم. پورت‌های ورودی مثل برق، صدا، کابل کواکسیال و همچنین ورودی و خروجی VGA روی پنل کناری قرار گرفتن. دکمه‌های چرخشی زوم و فوکوس هم برای تنظیم تصویر به خوبی روی بدنه خودنمایی می‌کنن.

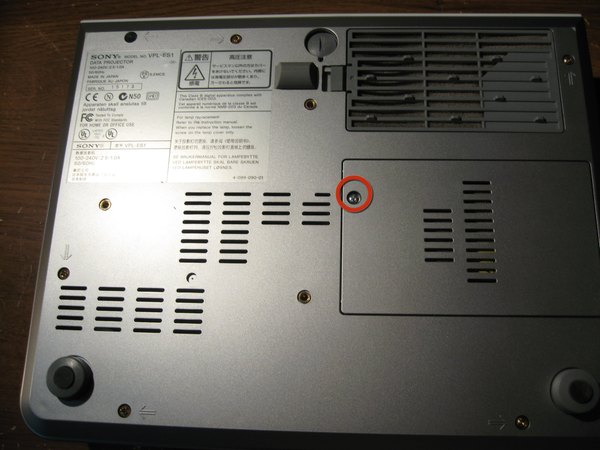

برای شروع کار می‌ریم سراغ زیر دستگاه. اول از همه باید لامپ تصویر رو خارج کنیم. یه پیچ روی درپوش لامپ هست (تصویر اول) که بازش می‌کنیم و درپوش رو برمی‌داریم.

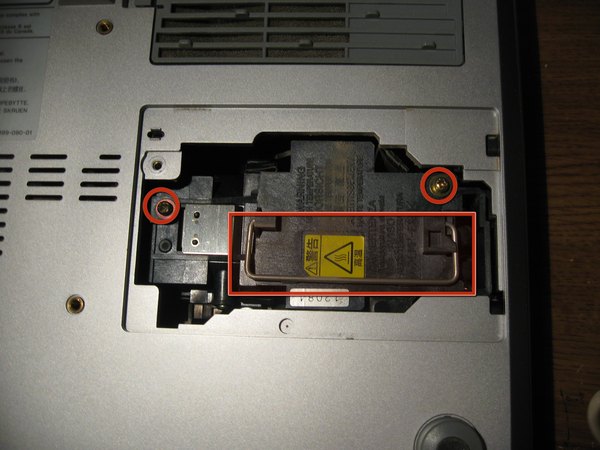

حالا دو تا پیچ خود لامپ رو باز می‌کنیم. نکته جالب و ایمن طراحی اینه که این پیچ‌ها گیردار هستن؛ یعنی بعد از باز شدن، از روی فریم لامپ جدا نمی‌شن تا گم نشن یا داخل دستگاه نیفتن.

در نهایت، دستگیره کوچیک روی لامپ رو می‌گیریم و کل ماژول لامپ رو با احتیاط از داخل پروژکتور بیرون می‌کشیم.

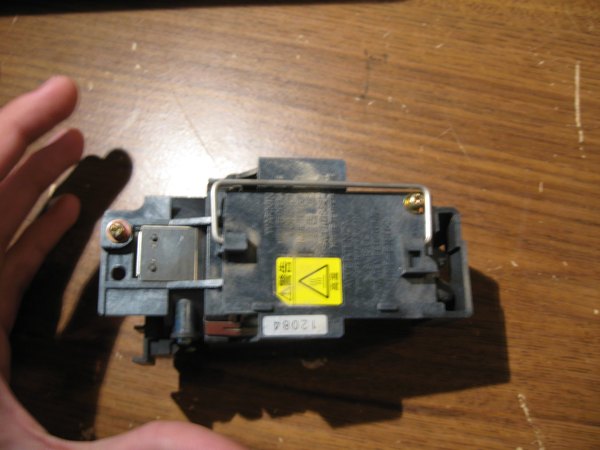

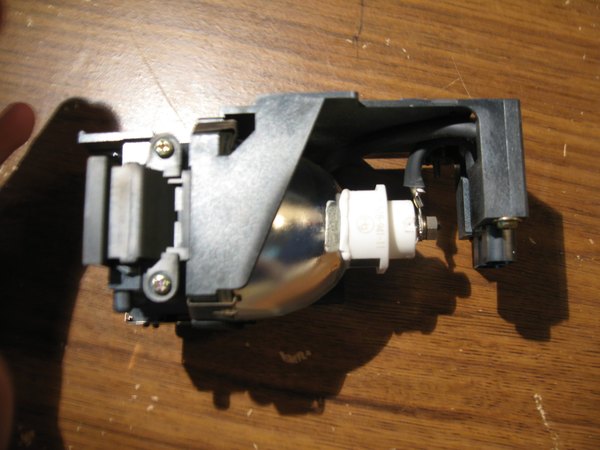

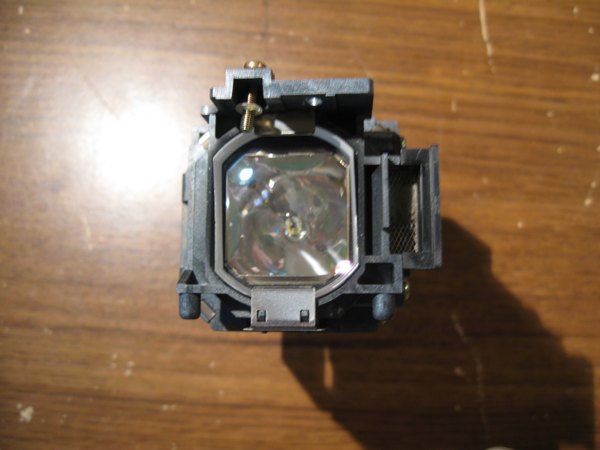

این هم چند تا نمای نزدیک از لامپ تصویر که حالا کاملا از دستگاه جدا شده و می‌تونی ساختار خاصش رو ببینی.

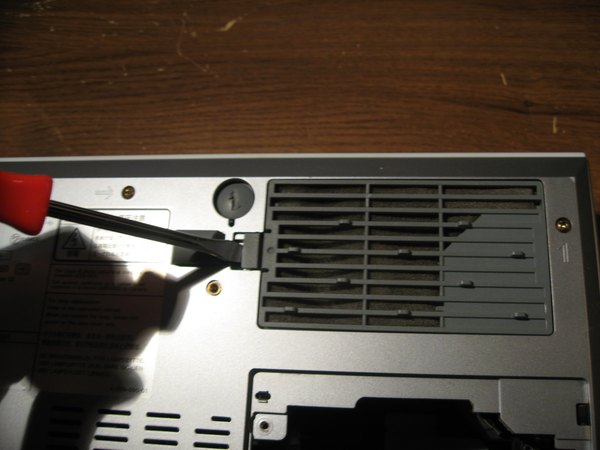

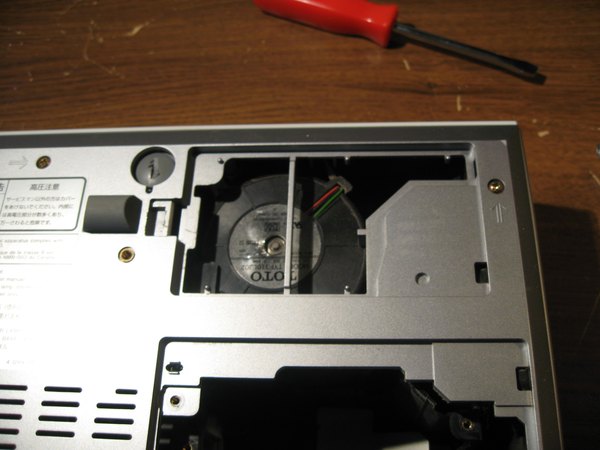

تو این مرحله، درپوش پلاستیکی ورودی هوا رو با کمی اهرم کردن به سمت بالا می‌کشیم و به راحتی جداش می‌کنیم.

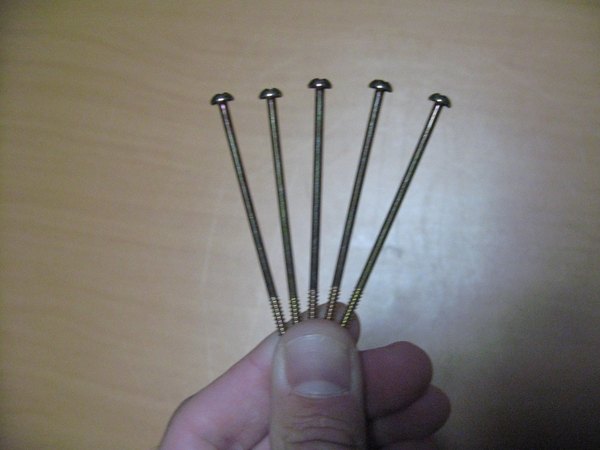

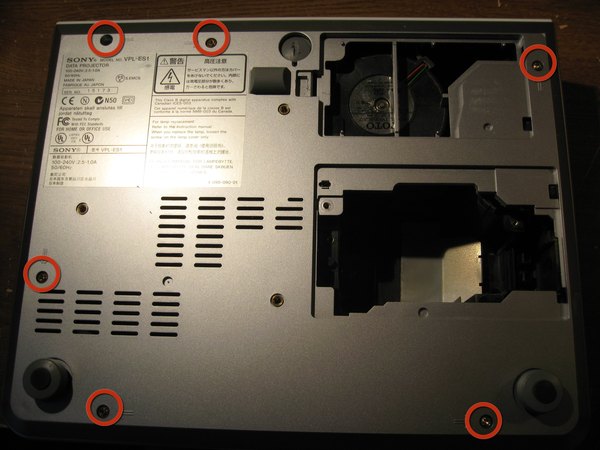

حالا باید 6 تا پیچی که زیر بدنه پروژکتور قرار دارن رو باز کنیم تا قاب دستگاه آزاد بشه. این پیچ‌ها همون‌طور که تو عکس دوم مشخصه، نسبتا بلند هستن.

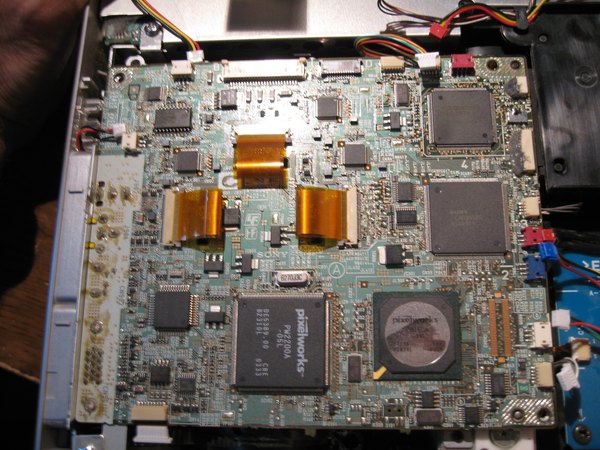

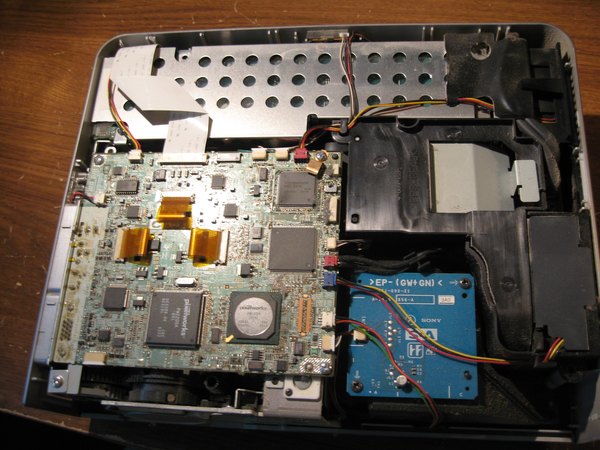

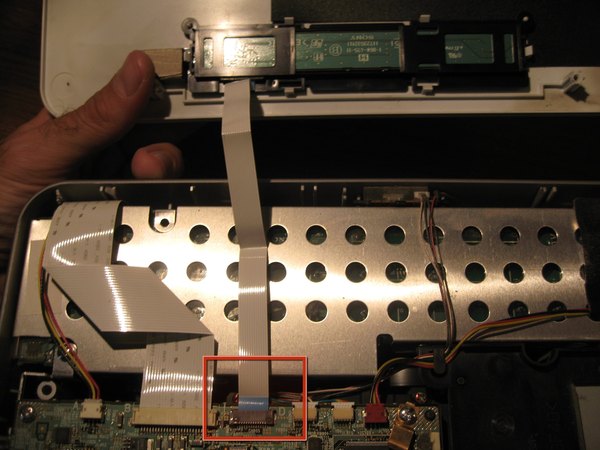

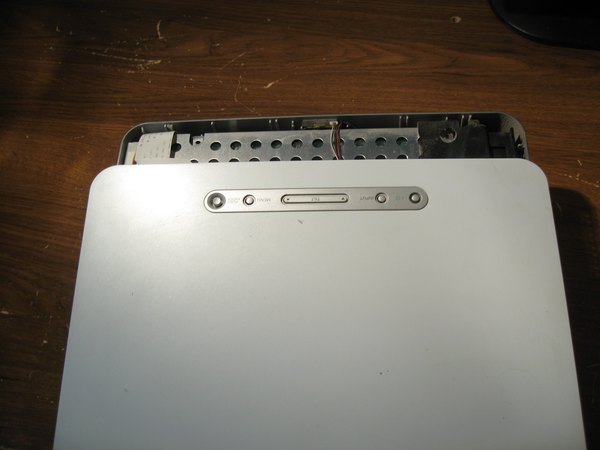

دستگاه رو با احتیاط برمی‌گردونیم و لبه‌های قاب رویی رو کم‌کم آزاد می‌کنیم. خیلی مراقب باش، چون یه کابل فلت ظریف از پنل کنترل روی قاب به مین‌برد وصله. فلت رو از روی مین‌برد جدا می‌کنیم و قاب رویی رو کنار می‌ذاریم. حالا می‌تونیم برای اولین بار یه نگاه کلی به قطعات داخلی بندازیم.

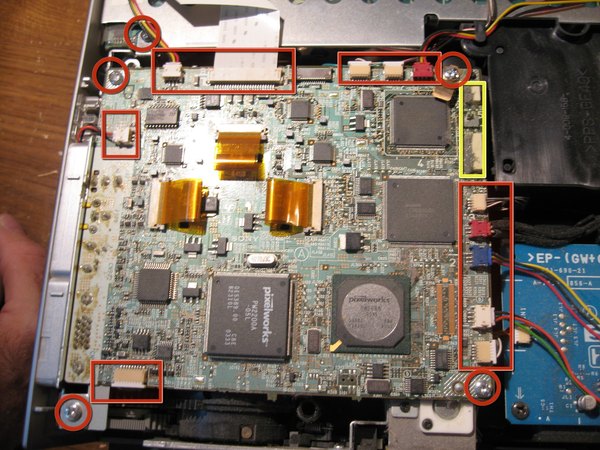

حالا باید تمام کانکتورهایی که دور تا دور مین‌برد قرار دارن رو با ملایمت جدا کنیم. این کانکتورها با مستطیل‌های قرمز مشخص شدن.

یه کانکتور هم زیر برد اصلی قرار داره که به یه برد آبی‌رنگ کوچیک تو گوشه سمت راست پایین وصله؛ اون رو هم از سمت همون برد آبی آزاد می‌کنیم.

نکته جالب اینه که دو تا از سوکت‌ها (داخل مستطیل زرد) اصلا به جایی وصل نیستن! این نشون میده که سونی احتمالا از این مین‌برد برای چند مدل مختلف پروژکتور استفاده می‌کرده. بعد از جدا کردن کابل‌ها، 5 تا پیچی که با دایره قرمز مشخص شدن رو باز می‌کنیم.

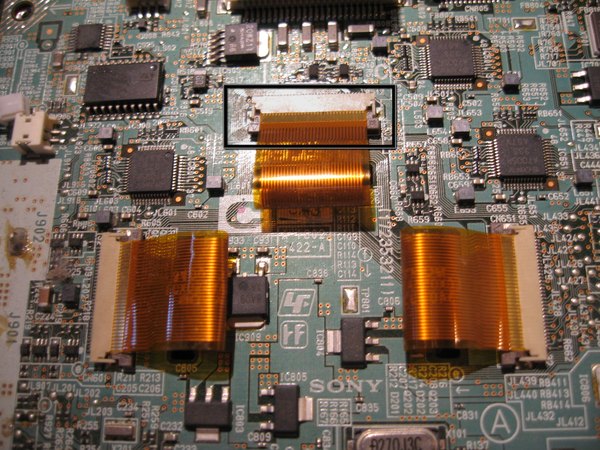

در تصویر سوم، فلت‌های مربوط به پنل‌های LCD رو وسط برد می‌بینی. این سوکت‌ها خیلی ظریفن؛ کافیه ضامن‌های قهوه‌ای‌رنگ دو طرفشون رو آروم به سمت بالا بکشی تا فلت‌ها آزاد بشن.

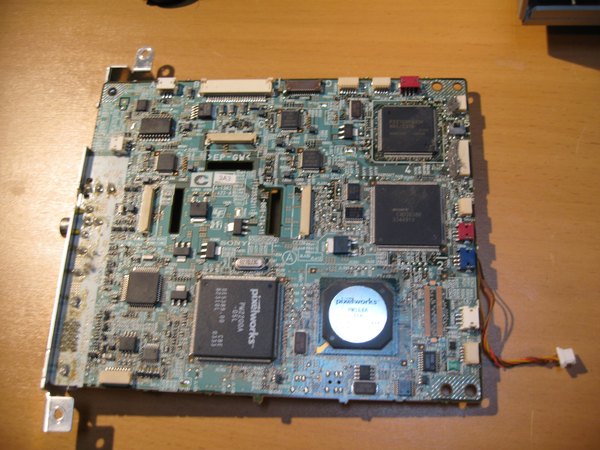

وقتشه که مین‌برد رو کامل بیرون بیاریم. قاب پلاستیکی سمت چپ رو کمی به سمت بیرون فشار می‌دیم و برد رو آروم به سمت بالا می‌کشیم. موقع درآوردن برد، حواست به پورت‌های ورودی و خروجی باشه که به لبه‌های قاب گیر نکنن. خب، مین‌برد با موفقیت و بدون آسیب از دستگاه جدا شد.

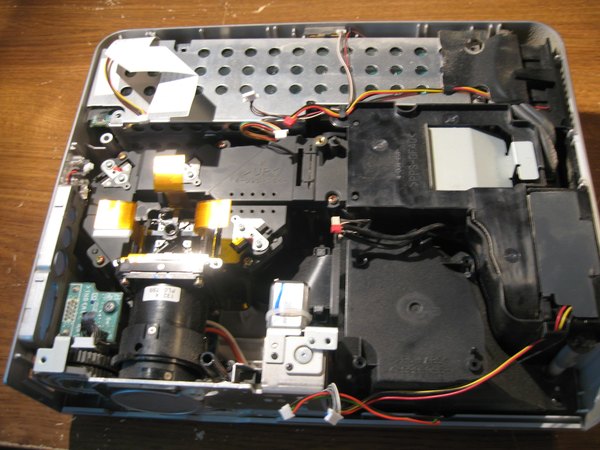

حالا می‌تونیم قطعات اصلی سیستم اپتیکال رو ببینیم. مجموعه‌ای از LCDها، منشور متصل به لنز و البته کانال‌های هدایت هوا برای خنک‌سازی کاملا مشخصن.

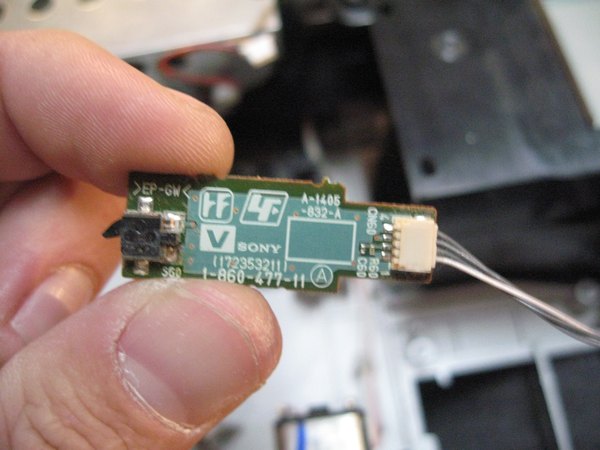

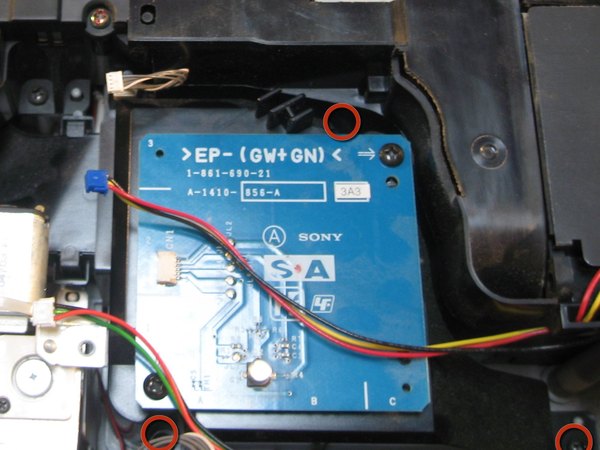

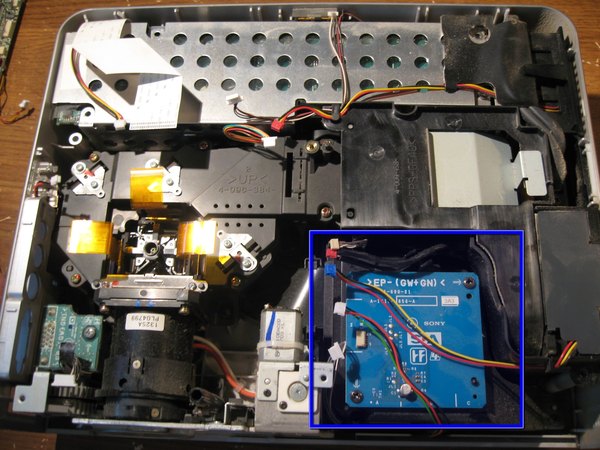

یه برد کوچیک هم روی محفظه فن قرار داره که می‌تونی همون‌جا بذاری بمونه، اما ما برای بررسی دقیق‌تر تصمیم گرفتیم بازش کنیم. این همون برد کوچیکیه که وظایف کنترلی فن‌ها رو بر عهده داره. این هم یه نمای دیگه از قطعات روی این برد کوچیک تا بهتر با ساختارش آشنا بشی.

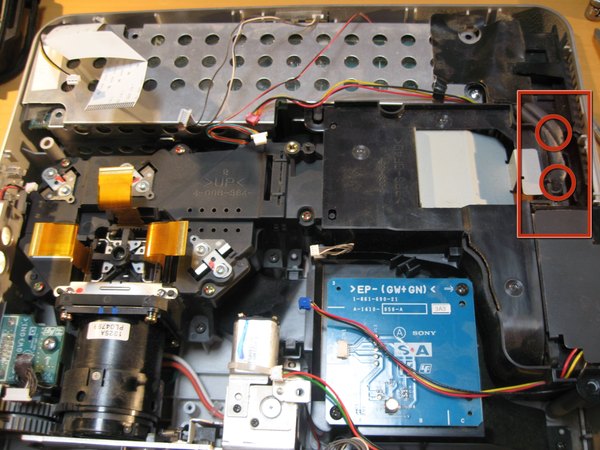

یه پیچ دیگه هم این وسط هست که با رنگ قرمز مشخص شده و باید بازش کنیم. به نظر می‌رسه کار این قطعه فلزی، نگه‌داشتن و ثابت کردن برد تو زاویه و ارتفاع خاصیه؛ هرچند دلیل دقیق این نوع طراحیش خیلی واضح نیست. این هم نمایی از این قطعه نگهدارنده بعد از جدا شدن.

مسیر سیم‌کشی از برد تغذیه (پاور) به سمت لامپ رو دنبال می‌کنیم و دو تا پیچی که این اتصالات رو نگه داشتن باز می‌کنیم. بعد از باز کردن پیچ‌ها، کانکتور تغذیه لامپ رو به راحتی بیرون می‌کشیم.

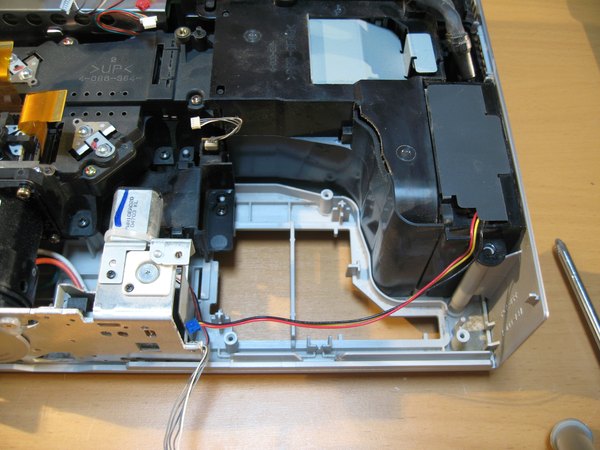

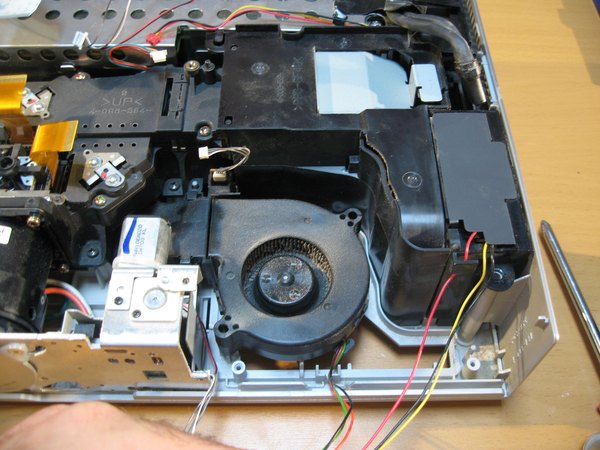

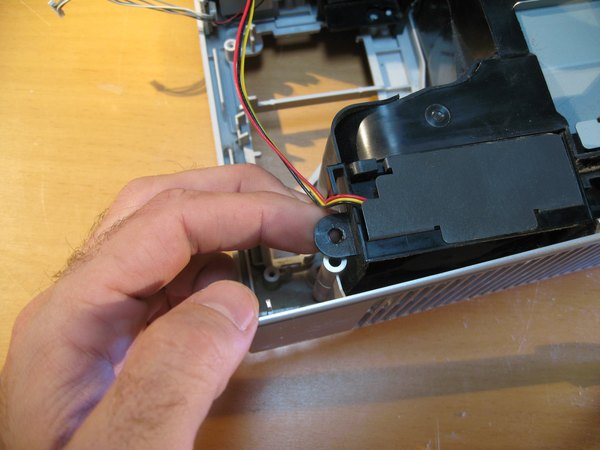

تو این قدم باید سه تا پیچ محفظه هدایت هوای فن (Fan Shroud) رو باز کنیم. محفظه پلاستیکی رو برمی‌داریم تا فن خنک‌کننده آزاد بشه. حالا خیلی راحت فن رو به سمت بالا می‌کشیم و از جاش خارج می‌کنیم.

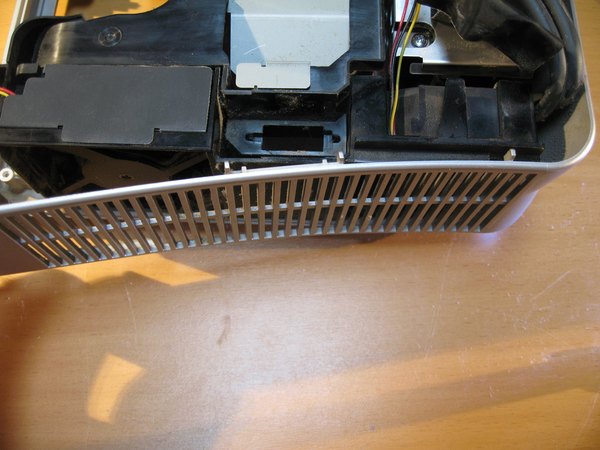

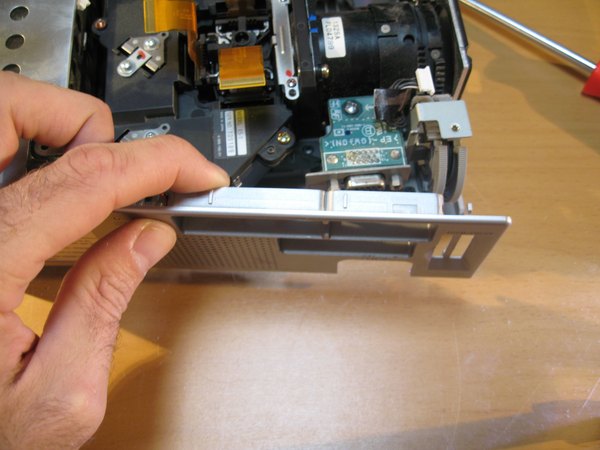

برای جدا کردن پنل کناری قاب دستگاه، کافیه ابزار بازکننده رو بندازی زیر گوشه‌هاش و با یه اهرم ملایم درش بیاری.

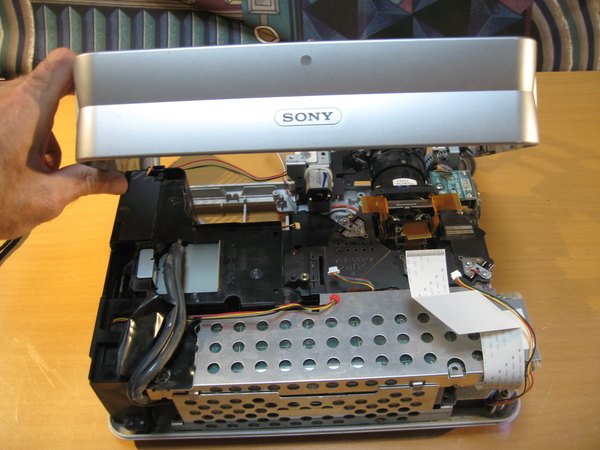

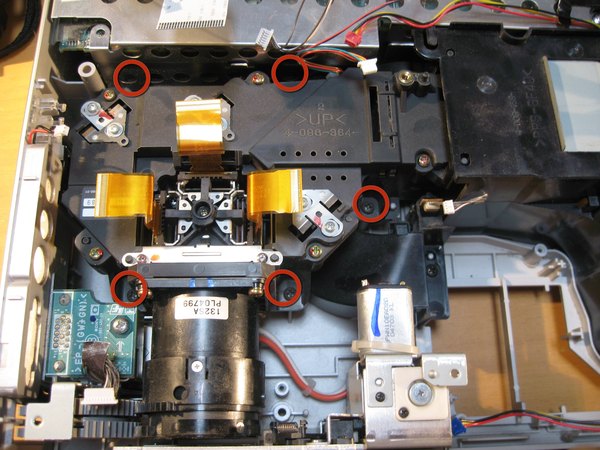

تو این نما می‌بینی که پنل‌های کناری و پشتی قاب کاملا جدا شدن و دسترسی به قطعات بهتر شده. حالا می‌ریم سراغ 5 تا پیچی که مجموعه نوری (یعنی ترکیب آینه‌ها، LCD و لنز) رو متصل کردن و بازشون می‌کنیم. از سمت چپ، کل این مجموعه بزرگ رو به سمت بالا می‌کشیم تا کاملا از دستگاه جدا بشه.

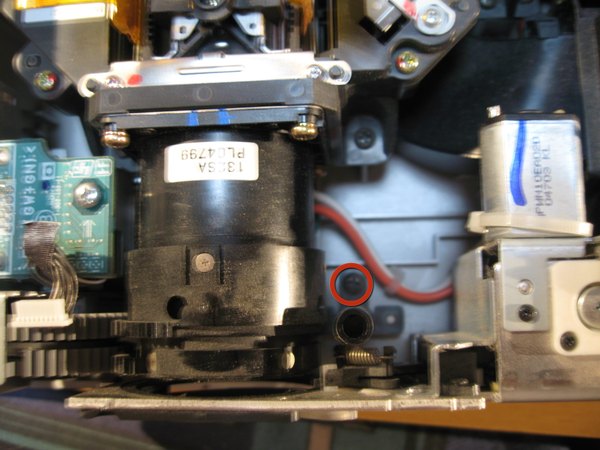

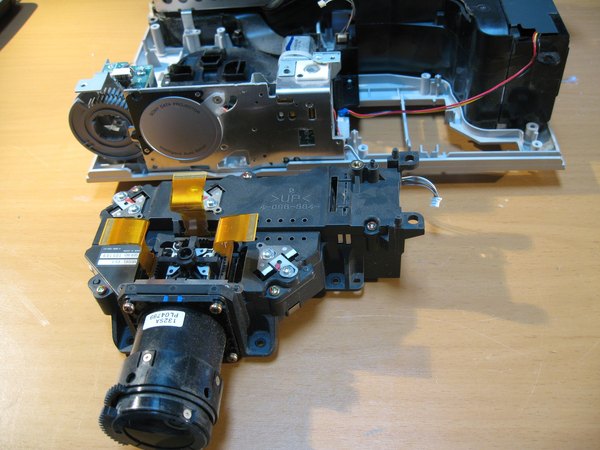

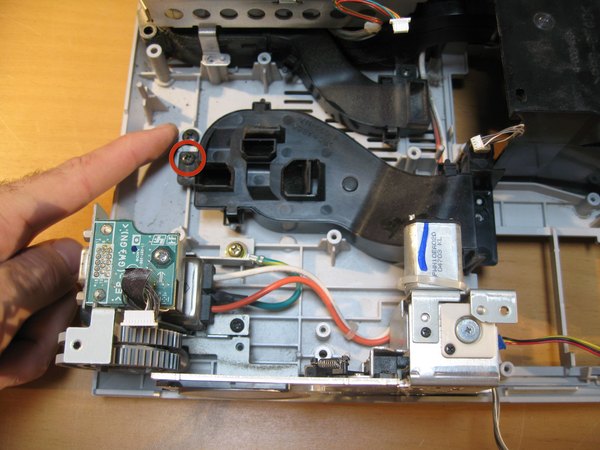

ماژول نوری پروژکتور با موفقیت بیرون اومد. حالا یه پیچ دیگه (مشخص شده با دایره قرمز) رو باز می‌کنیم تا کانال هدایت هوای فن هم آزاد بشه.

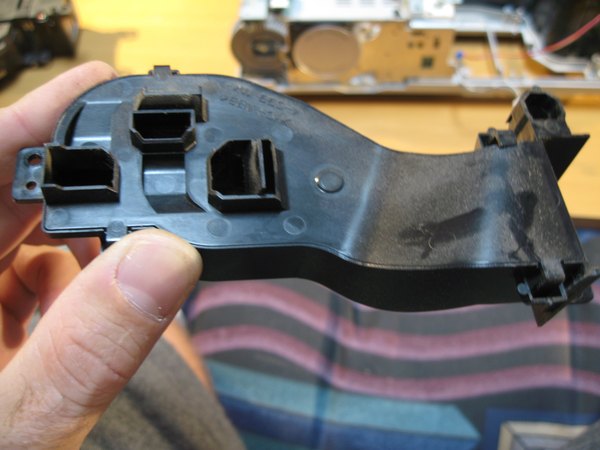

طراحی این قطعه پلاستیکی واقعا جالبه؛ وظیفه‌اش اینه که جریان هوا رو دقیقا به زیر هر سه تا پنل LCD هدایت کنه تا تو اون حرارت بالا ذوب نشن.

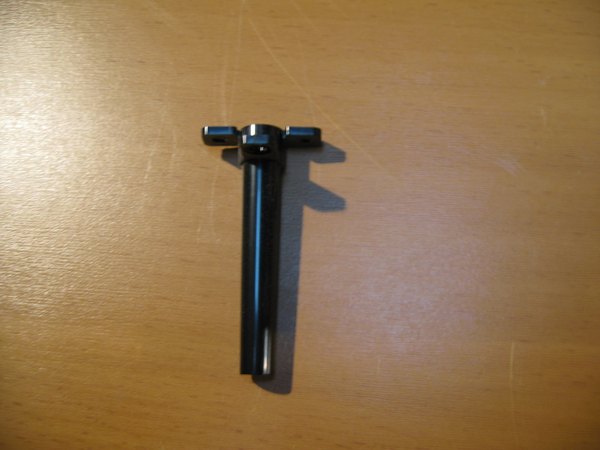

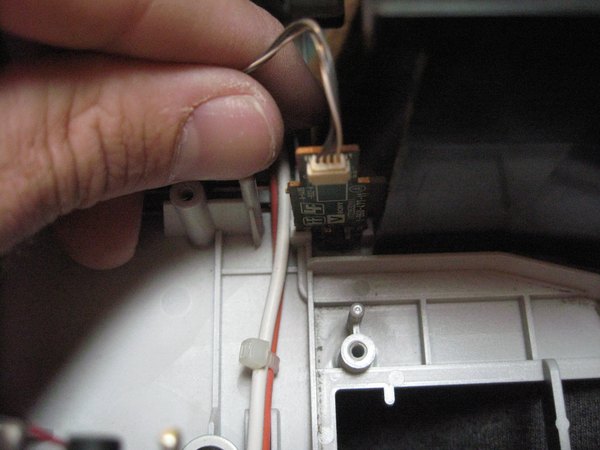

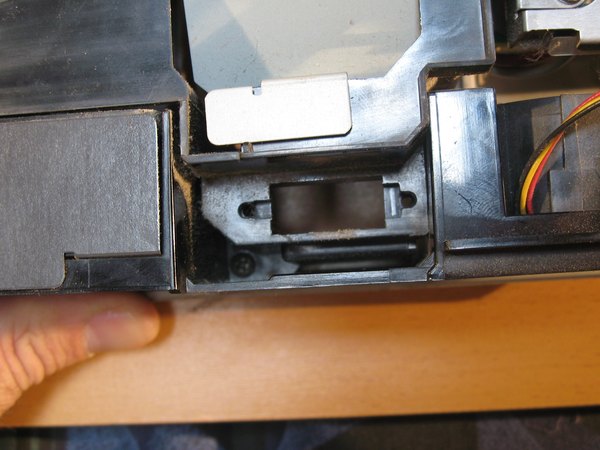

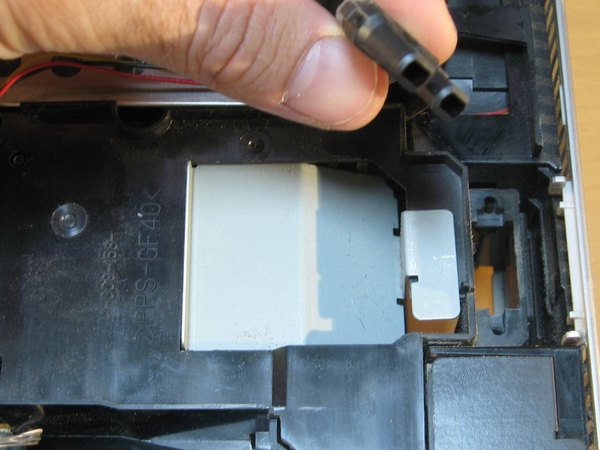

بعد از برداشتن کانال هوا، یه کلید قطع‌کن (سوئیچ) کوچیک و عمودی خودش رو نشون میده. این کلید رو می‌تونی خیلی راحت از تو شیارش به سمت بالا بکشی و خارج کنی.

کار این سوئیچ، تأمین ایمنی دستگاهه. این کلید دقیقا زیر درپوش لامپ قرار می‌گیره. اگه درپوش بسته نباشه، کلید فشرده نمی‌شه و برد تغذیه هیچ برقی به لامپ نمی‌فرسته تا کاربر دچار برق‌گرفتگی یا آسیب نشه.

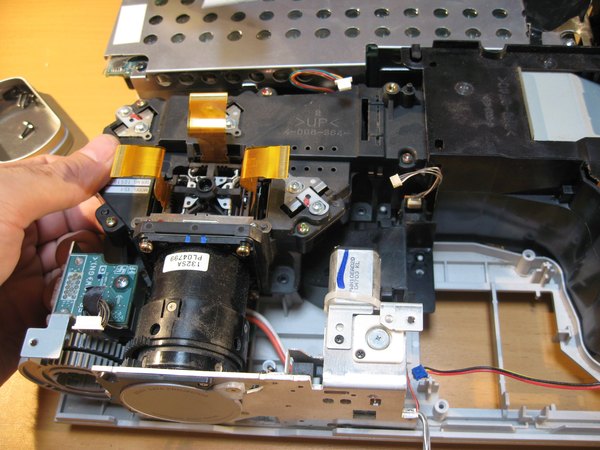

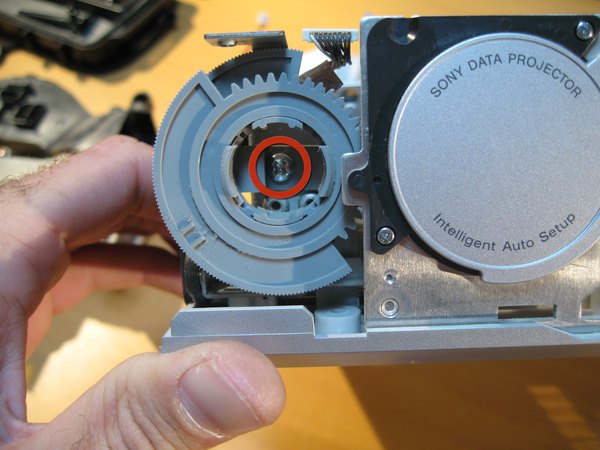

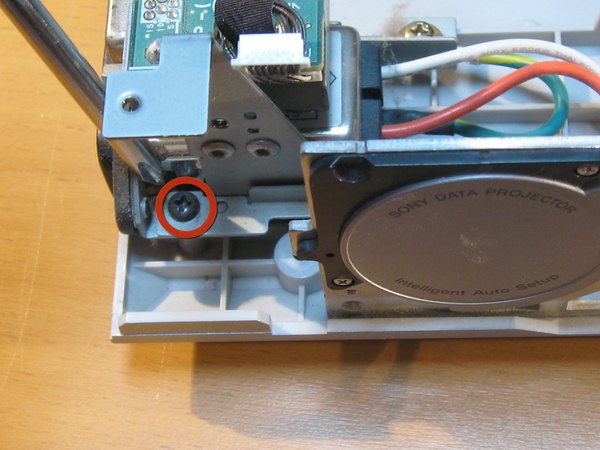

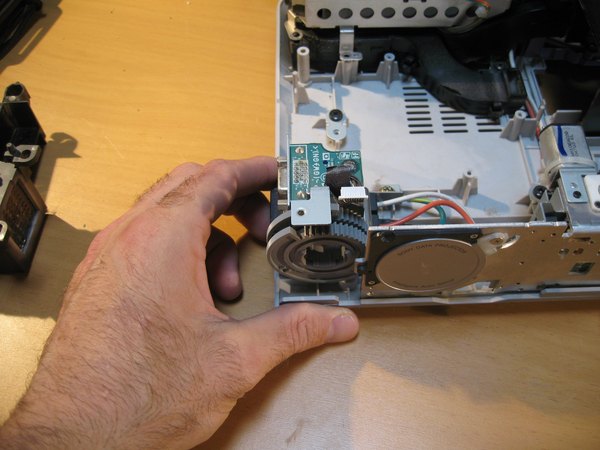

حالا نوبت به باز کردن درپوش اتوماتیک لنز و مجموعه دکمه‌های زوم و فوکوس می‌رسه. برای این کار باید اول دکمه‌های زوم و فوکوس رو خارج کنیم. یه پیچ نگهدارنده‌اش (تو دایره قرمز) رو باز می‌کنیم و هر دو تا حلقه رو با هم بیرون می‌کشیم. بعدش پیچی که درپوش اتوماتیک لنز رو به بدنه متصل کرده رو باز می‌کنیم.

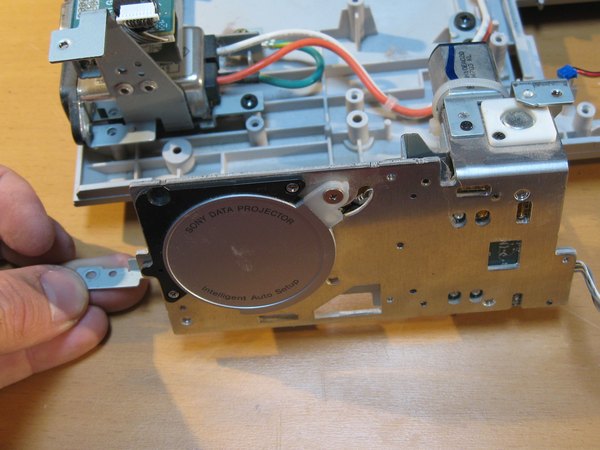

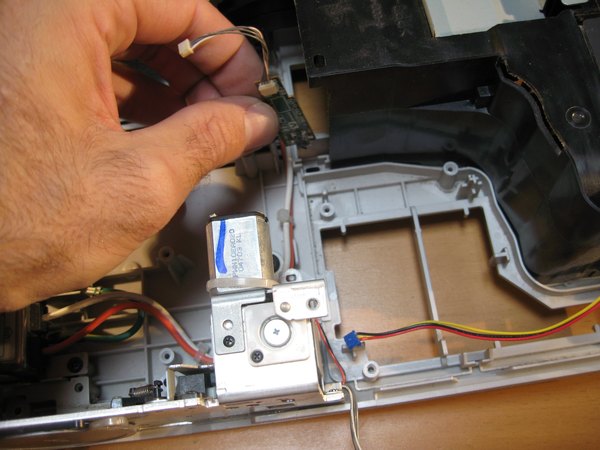

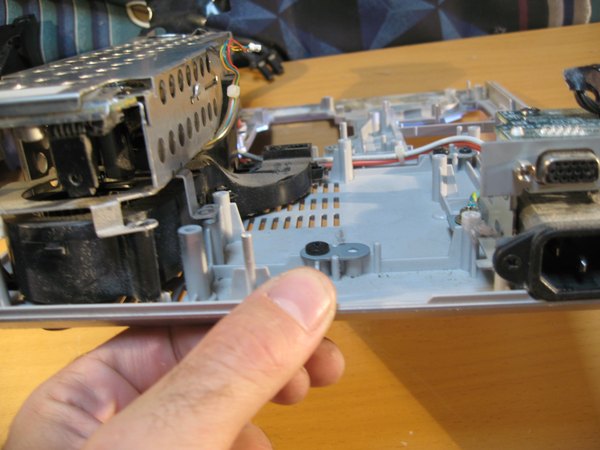

حالا مجموعه درپوش لنز همراه با موتور کوچیکی که بهش وصله (سمت راست عکس) کاملا جدا می‌شه. تو تصویر دوم می‌تونی ببینی که از سمت چپ دستگاه دقیقا چه قطعاتی روی شاسی باقی مونده.

هشدار ایمنی: ما به برد تغذیه (پاور) و فنی که زیرش قرار داره دست نمی‌زنیم و بازشون نمی‌کنیم. خازن‌های پاور به شدت خطرناکن و می‌تونن شوک الکتریکی شدیدی وارد کنن. پس فقط به دیدن عکس‌ها بسنده می‌کنیم!

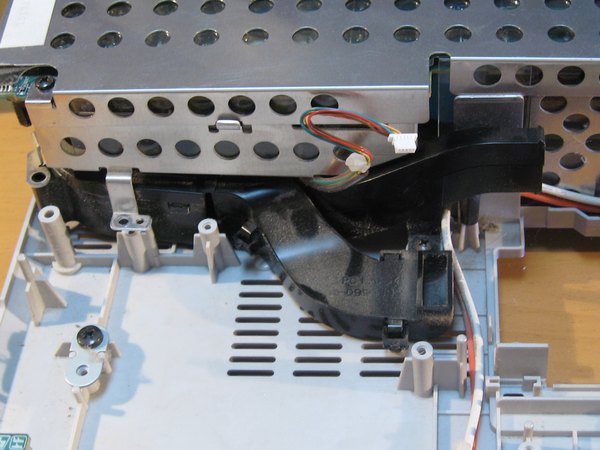

تو عکس سوم هم می‌تونی یه کانال هوای جالب دیگه رو ببینی که از زیر پاور تو دو تا مسیر مختلف به سمت محفظه لامپ کشیده شده تا اون بخش رو خنک نگه داره.

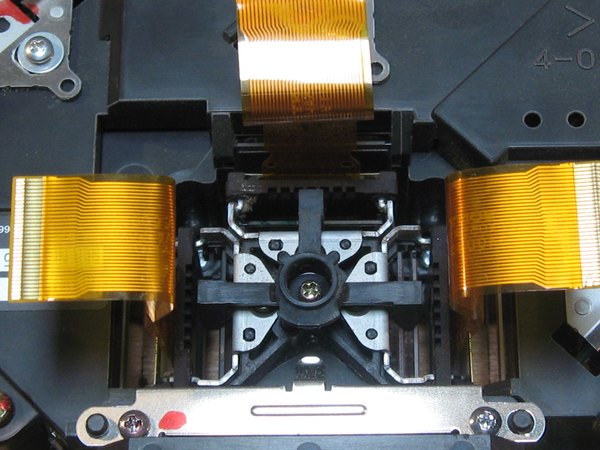

بریم سراغ قلب تپنده پروژکتور، یعنی مجموعه پنل‌های LCD. مسیرهای پیچیده و جذاب نور در این قطعه واقعا دیدنیه.

سازوکارش به این صورته: نور لامپ توسط چند تا آینه بازتاب پیدا می‌کنه و به سه تا پرتو نوری تفکیک می‌شه. این پرتوها به پنل‌های LCD می‌تابن و بعد وارد منشور می‌شن. منشور تصویر یکپارچه رو می‌سازه و می‌فرسته سمت لنز، تا در نهایت روی پرده یا دیوار نمایش داده بشه.

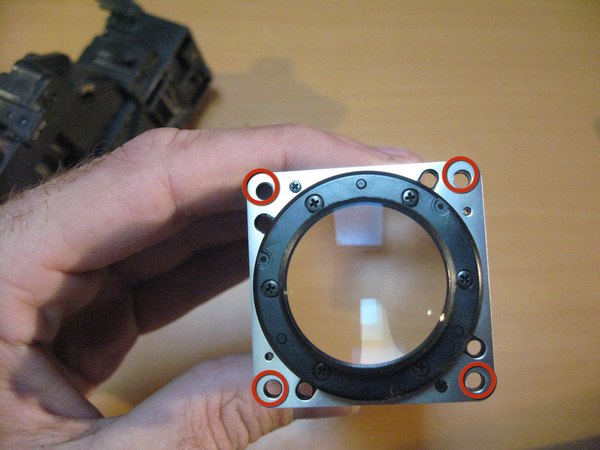

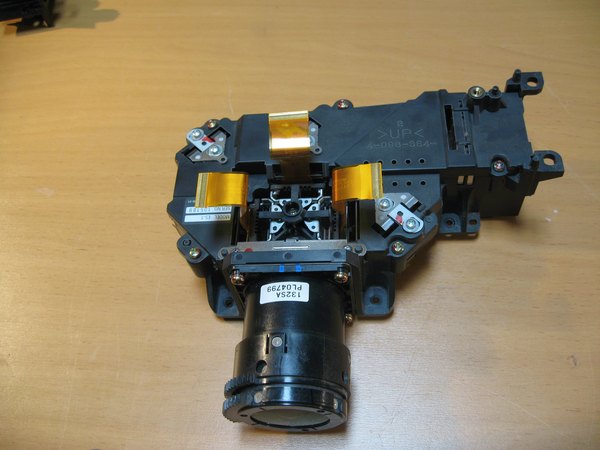

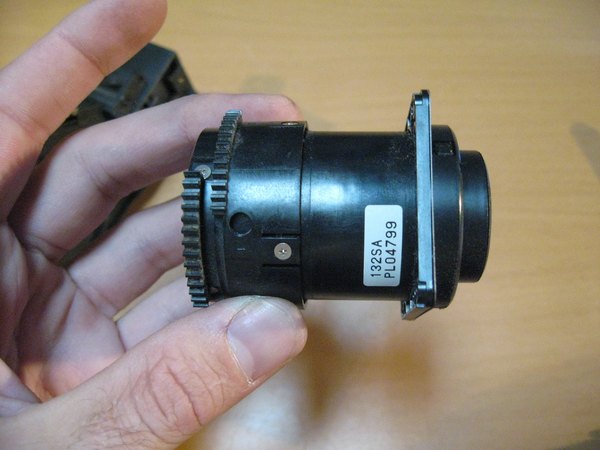

تو این عکس می‌تونی زیر مجموعه LCD و لنز رو ببینی که کانال‌های خنک‌کننده چطور مستقیما هوا رو به پنل‌ها می‌رسونن. طراحی مهندسی فوق‌العاده‌ایه! لنز با 4 تا پیچی که تو گوشه‌های فریم نصب شدن به بدنه این مجموعه متصل شده که با باز کردنشون لنز آزاد می‌شه. این هم یه نمای کامل از خود لنز به همراه حلقه‌های چرخشی زوم و فوکوس.

ما لنز رو کالبدشکافی نمی‌کنیم؛ چون سرهم کردن دوباره عدسی‌ها نیاز به تخصص اپتیکال و یه محیط کاملا بدون گردوغبار داره.

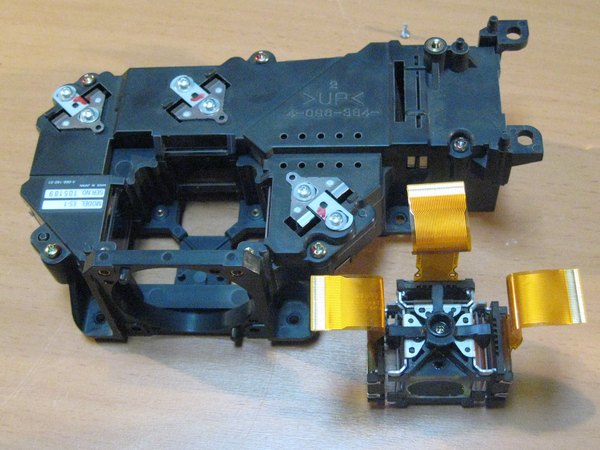

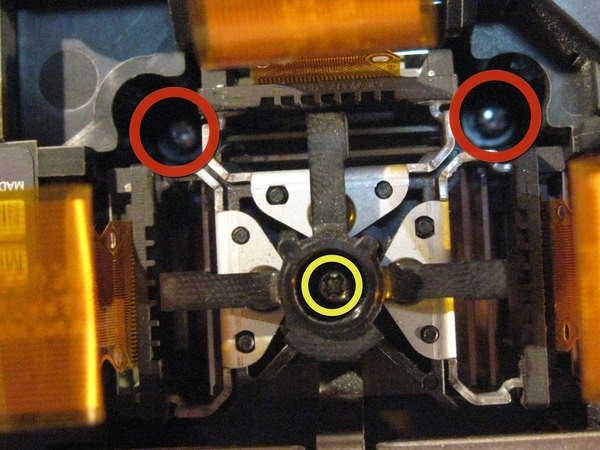

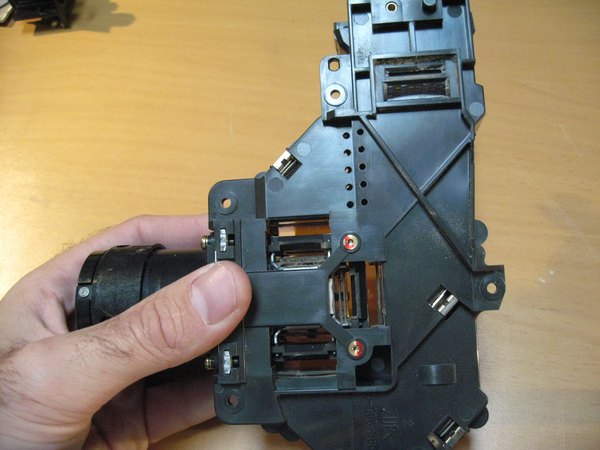

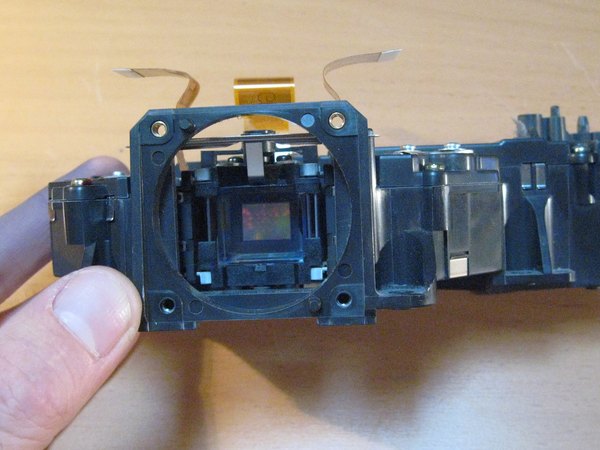

این هم از نمای داخلی مجموعه نوری، زمانی که لنز ازش جدا شده. برای بیرون آوردن خود قطعات LCD، دو تا پیچی که با دایره‌های قرمز مشخص شدن رو باز می‌کنیم.

یک هشدار خیلی مهم: اصلا به اون پیچ زرد رنگ دست نزن! این پیچ وظیفه تنظیم و نگه‌داشتن فیلترهای رنگی بین LCDها و منشور رو داره و اگه بازش کنی، کالیبراسیون تصویر کاملا به هم می‌ریزه.

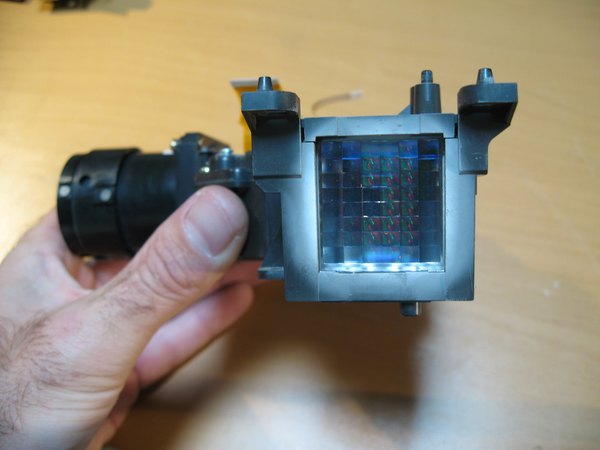

حالا می‌تونی مجموعه LCD و منشور رو خیلی آروم به سمت بیرون بکشی و جدا کنی.

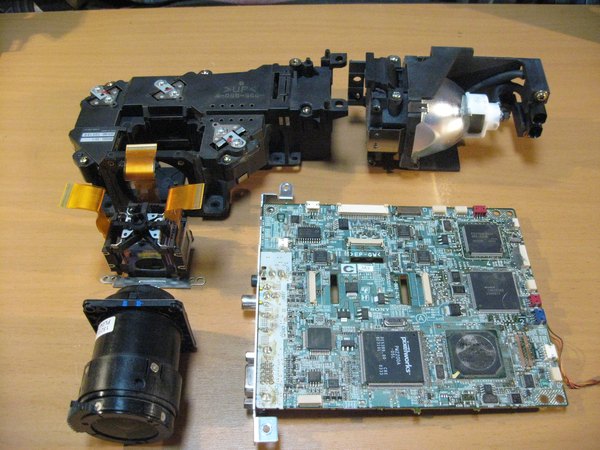

تو این تصویر چهار تا از قطعات حیاتی پروژکتور یعنی مجموعه LCD، لنز، لامپ تصویر و مین‌برد رو در کنار هم می‌بینی.

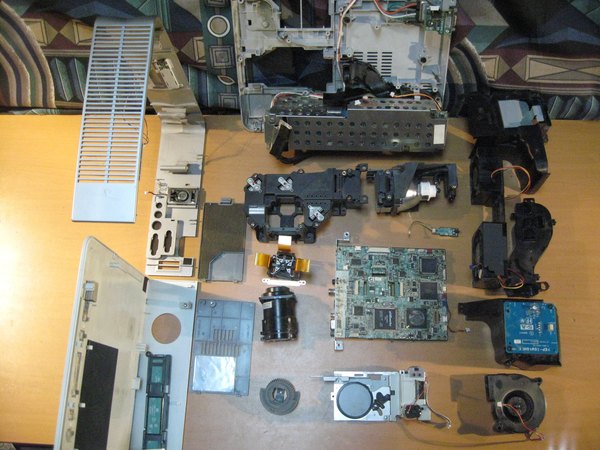

و در نهایت، یه نمای دسته‌جمعی از تمام قطعاتی که تا اینجا با موفقیت باز کردیم. به پایان کالبدشکافی این ویدئو پروژکتور رسیدیم! تو این مسیر دیدیم که تولید یه تصویر بزرگ و باکیفیت، چه قطعات اپتیکال ظریف و سیستم‌های خنک‌کننده هوشمندانه‌ای رو می‌طلبه. امیدواریم از این بررسی عمیق تو مجله آیسی‌مدار لذت برده باشی. این مطلب رو حتما برای دوستایی که عاشق درک کارکرد درونی گجت‌ها هستن بفرست تا اونا هم از دیدن این معماری جذاب شگفت‌زده بشن!
