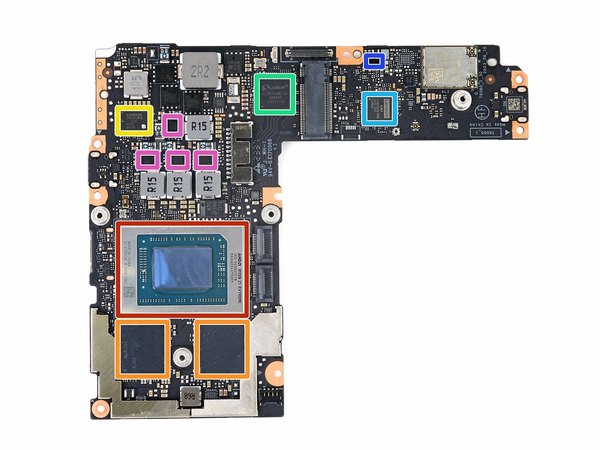

شناسایی تراشه‌های لنوو لیجن گو؛ چه قطعاتی قلب این کنسول دستی را می‌تپند؟

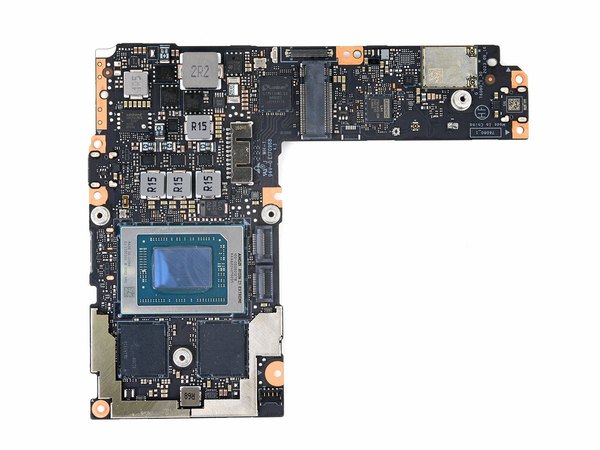

← پردازنده قدرتمند AMD مدل Ryzen Z1 Extreme با فرکانس 3.3 گیگاهرتز و 8 هسته، دقیقا همین‌جا نشسته تا بازی‌های سنگین رو بدون افت فریم برات اجرا کنه.

← درست کنار پردازنده، حافظه رم 8 گیگابایتی سامسونگ مدل K3KL3L30CM-BGCT از نوع LPDDR5X قرار گرفته تا سرعت انتقال داده‌ها به حداکثر ممکن برسه.

← برای ذخیره‌سازی اطلاعات پایه‌ای و فریم‌ور دستگاه، از یه حافظه فلش 32 مگابایتی سریال NOR ساخت شرکت Winbond با شماره مدل W25R256JW استفاده شده.

← تراشه Lontium LT7911UXC_U3 وظیفه خیلی مهم تبدیل سیگنال‌های USB Type-C و DisplayPort 1.4a به فرمت MIPI/LVDS رو بر عهده داره تا تصویر بی‌نقص و سریع به صفحه نمایش برسه.

این قطعه به احتمال خیلی زیاد کنترلر جاسازی شده (Embedded Controller) اختصاصی خود لنوو با مدل IT8218VG-256 هست که کارهای سطح پایین و ارتباطات اولیه سیستم رو مدیریت می‌کنه.

تراشه KTZ8866 از شرکت Kinetic Technologies درایور نور پس‌زمینه ال‌ای‌دی هست که شش کانال مجزا داره و وظیفه تامین انرژی بایاس دوگانه LCD رو به دوش می‌کشه تا روشنایی صفحه نمایش یکدست و شفاف باشه.

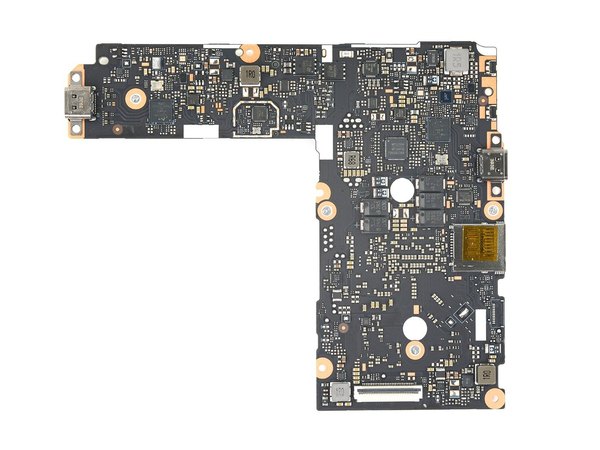

← در نهایت روی این بخش از برد، احتمالا مبدل DC-DC شرکت Monolithic Power Systems با مدل MP86901F رو داریم که ولتاژهای حیاتی مورد نیاز پردازنده رو تنظیم و تثبیت می‌کنه.

← برای تشخیص حرکات کنسول تو دستت و انتقالش به بازی، لنوو از یه شتاب‌سنج و ژیروسکوپ 6 محوره بسیار دقیق ساخت بوش (Bosch Sensortec) مدل BMI270 استفاده کرده.

← برای اینکه دستگاه از داغ شدن بیش از حد در امان بمونه، سنسور دمای G788P81U از شرکت Global Mixed-mode Technology دمای محیطی مادربرد رو لحظه‌به‌لحظه می‌سنجه و به سیستم گزارش می‌ده.

← کنترلر شارژ باتری از برند معروف Texas Instruments با مدل BQ24780S اینجاست تا خیال ما رو از بابت شارژ ایمن، سریع و پایدار باتری دستگاه راحت کنه.

← یه تراشه دیگه از Texas Instruments به شماره TPS65993BF هم روی برد می‌بینیم که به عنوان کنترلر پورت‌های USB Type-C دستگاه ایفای نقش می‌کنه.

← برای حفظ کیفیت و یکپارچگی سیگنال‌های دیسپلی‌پورت 2.0 و تاندربولت 3.0 در مسیرهای طولانی برد، قطعه ری‌تایمر Parade Technologies مدل PS8830 لحیم شده.

← محافظت در برابر ولتاژ بیش از حد (Over-voltage) تو پورت‌های USB-C به تراشه Richtek RT1738C سپرده شده تا نوسانات برق باعث سوختن قطعات اصلی نشه.

اگر اهل استفاده از کارت حافظه برای آرشیو بازی‌هات هستی، جالبه بدونی که ارتباطش مستقیما توسط کنترلر SD Card شرکت Realtek با مدل RTS5234S مدیریت می‌شه.

تراشه کنترلر چند فازه Monolithic Power Systems مدل MP2845B هم اینجاست تا تو توزیع دقیق، هوشمند و پایدار جریان برق بین قطعات پرمصرف مادربرد کمک کنه.

← قطعه آخر این بخش، یه مبدل کاهنده ولتاژ 8 آمپری سنکرون از شرکت Richtek با مدل RT6228AGQUF هست که ولتاژهای بالا رو برای استفاده مدارهای حساس‌تر پایین میاره.

← برای وصل کردن هندزفری‌ها و هدست‌های بی‌سیم و انتقال صدای بدون تأخیر، لنوو تراشه بلوتوث صوتی Jieli Technology AC6956C8 رو در نظر گرفته که یه سیستم-روی-چیپ (SoC) کامل برای پردازش صدای بلوتوثیه.

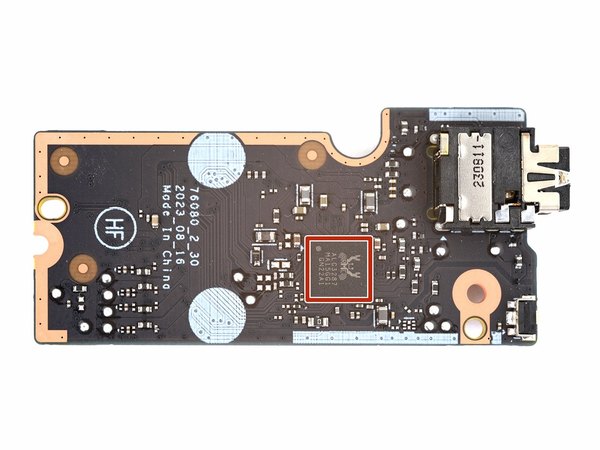

← لنوو برای پردازش صدای این کنسول یه برد کاملا مجزا طراحی کرده تا نویز مادربرد روی خروجی صدا تأثیر نذاره. این برد میزبان کدک صوتی Realtek ALC3287 هست تا صدای محیط بازی با بالاترین تفکیک و کیفیت ممکن به گوشت برسه.

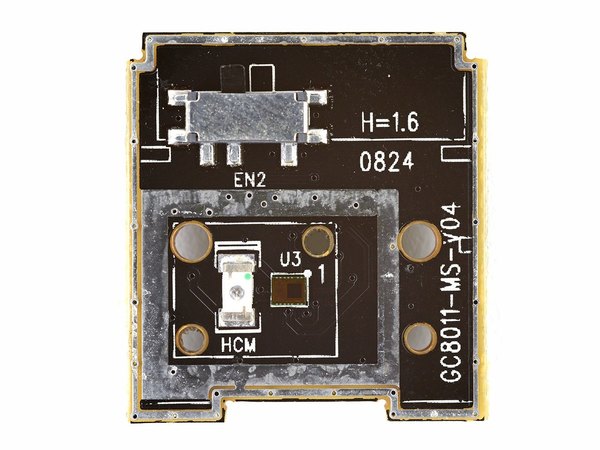

← یکی از ویژگی‌های به شدت باحال و نوآورانه این کنسول، قابلیت تبدیل شدن کنترلر سمت راست به یه موس واقعیه! روی این برد کوچیک، سنسور اپتیکال موس رو می‌بینیم که این کارایی جذاب رو برای بازی‌های شوتر ممکن می‌کنه. بررسی و شناسایی تراشه‌های این غول گیمینگ لنوو همین‌جا به پایان می‌رسه. امیدوارم از این گشت‌وگذار سخت‌افزاری در آیسی‌مدار لذت برده باشی. اگر این سبک از بررسی‌های عمیق برات جالبه، حتما لینک این کالبدشکافی رو برای دوستای گیک و گیمرت هم بفرست تا اون‌ها هم با معماری شگفت‌انگیز این کنسول دستی بیشتر آشنا بشن.
