بررسی معماری مادربرد هواوی Pura 70 Pro؛ تراشه‌های اختصاصی چینی زیر ذره‌بین

← تراشه مدیریت انرژی (PMIC) اختصاصی خود هواوی یعنی HiSilicon مدل Hi6421 اینجاست تا توزیع برق رو تو این بخش با بالاترین دقت کنترل کنه.

← یه آیسی مدیریت تغذیه دیگه از خانواده HiSilicon با مدل Hi6423 که نشون می‌ده هواوی چقدر روی تامین برق پایدار و بدون نوسان حساسه.

← به احتمال زیاد این قطعه کنترلر شارژ بی‌سیم ساخت WPInno با مدل WP5701GC هست که اجازه می‌ده گوشی رو بدون کابل و با سرعت بالا شارژ کنی.

← آمپلی‌فایر صوتی Goodix مدل TFA9874C که وظیفه تقویت سیگنال‌های صدا و تحویل یه خروجی شفاف و بلند رو به اسپیکرها به عهده داره.

درایور فلش ال‌ای‌دی از شرکت Awinic با مدل AW3642 که نورپردازی قدرتمند دوربین رو تو شرایط تاریک تضمین می‌کنه.

تراشه WL2868C ساخت OmniVision که به طور خاص برای مدیریت انرژی ماژول‌های پیچیده و بزرگ دوربین این گوشی طراحی شده تا افت ولتاژ موقع عکاسی‌های پیاپی پیش نیاد.

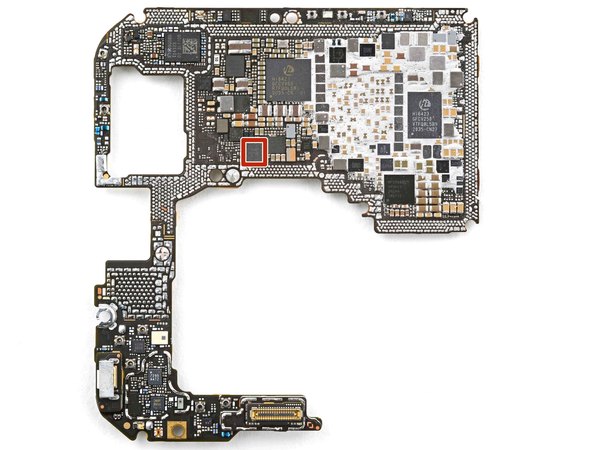

← مبدل افزاینده ولتاژ (Boost Converter) از برند SG Micro مدل SGM66055 که ولتاژ مورد نیاز مدارهای خاص رو برای عملکرد بهتر بالا می‌بره.

← ماژول فرانت‌اند (Front-End) ارتباطی، باز هم از تولیدات خود HiSilicon با مدل RTQQ0Q0BB که نشون‌دهنده خودکفایی هواوی تو بخش پیچیده مخابراتیه.

← شتاب‌سنج و ژیروسکوپ یکپارچه و دقیق شرکت بوش (Bosch Sensortec) مدل BMI270 که حرکات گوشی رو برای لرزشگیر اپتیکال، چرخش صفحه و بازی‌ها با بالاترین حساسیت ثبت می‌کنه.

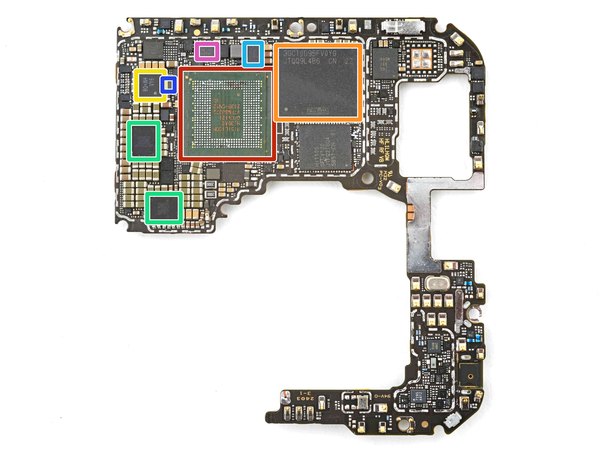

← این همون مغز متفکر گوشیه! پردازنده اصلی و بیس‌باند (SoC) ساخت HiSilicon با مدل Hi36A0 GFCV121 که تمام پردازش‌های سنگین و ارتباطات شبکه‌ای رو با قدرت تمام مدیریت می‌کنه.

← یه حافظه فلش غول‌پیکر 1 ترابایتی NAND که در کمال تعجب اون هم به احتمال خیلی زیاد ساخت خود HiSilicon هست تا خیالت از بابت سرعت و فضای ذخیره‌سازی کاملا راحت باشه.

← شارژر سوییچینگ تک‌سلولی 3 آمپری از شرکت Richtek مدل RT9471D که وظیفه مدیریت ایمن جریان شارژ مستقیم باتری رو به دوش می‌کشه.

← به احتمال قوی این تراشه یه مبدل توان خازنی-سوییچینگ (Switched-Capacitor) از برند Southchip مدل SC8565 هست که تو سیستم‌های شارژ فوق‌سریع کاربرد حیاتی داره.

درایور هپتیک (Haptic) ساخت Awinic مدل AW86927 که اون بازخوردهای لرزشی دقیق و جذاب رو موقع تایپ کردن یا کارهای رابط کاربری به دستت منتقل می‌کنه.

تراشه کنترلر انتقال توان پورت USB Type-C از برند ETEK Microelectronics که مذاکره با آداپتور برای دریافت بالاترین سرعت و ولتاژ شارژ ممکن رو انجام می‌ده.

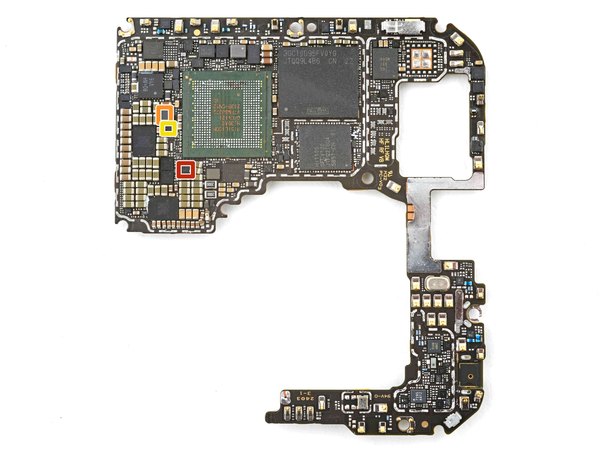

← مبدل افزاینده ولتاژ سنکرون 7 آمپری از SG Micro مدل SGM6611C برای مواقعی که سیستم به کشش جریان بالایی نیاز داره و نباید کم بیاره.

← سوییچ کنترل بار (Load Switch) ساخت ETEK Microelectronics با شماره ET2095 برای قطع و وصل ایمن و برنامه‌ریزی‌شده جریان تو بخش‌های مختلف مدار.

← یه سوییچ محافظ در برابر ولتاژ بیش از حد (OVP) از Awinic مدل AW32905 که مثل یه سپر نامرئی جلوی نوسانات خطرناک برق رو می‌گیره تا به برد آسیب نرسه.

← سومین سوییچ کنترل بار تو این قسمت که از برند SG Micro مدل SGM2578AAD انتخاب شده و شبکه توزیع و محافظت برق رو تکمیل می‌کنه.

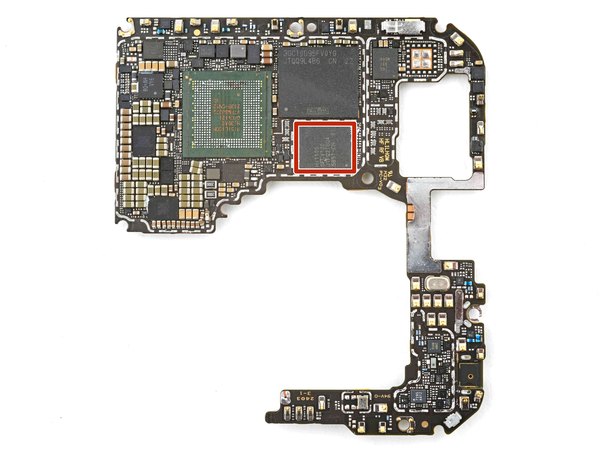

← یه آیسی همه‌کاره و قدرتمند از HiSilicon مدل Hi1105 GFCV120 که شبکه‌های وای‌فای 6، بلوتوث، موقعیت‌یاب جهانی (GNSS)، رادیو FM و حتی سنسور مادون قرمز رو یک‌جا پردازش و مدیریت می‌کنه.

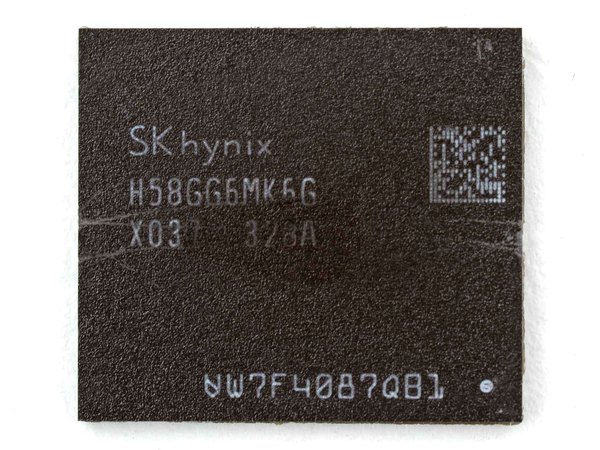

حافظه رم 12 گیگابایتی از نوع LPDDR5 ساخت SK Hynix با شماره مدل H58GG6MK6GX037 که فضای فوق‌العاده سریع و بزرگی برای اجرای همزمان اپلیکیشن‌ها در اختیارت می‌ذاره.

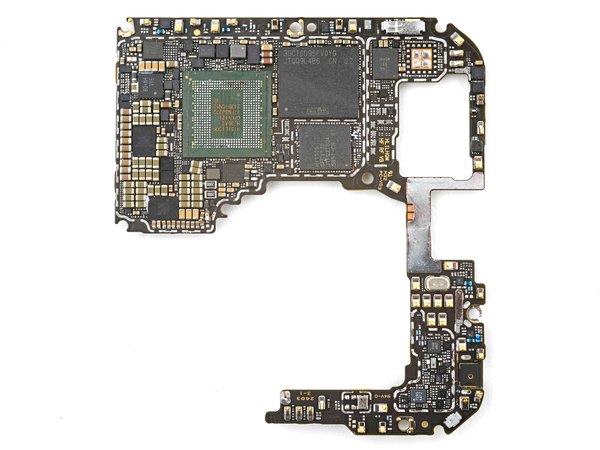

نکته فنی جالب اینجاست که این تراشه رم دقیقا روی پردازنده اصلی (که تو مرحله 4 دیدیم) به صورت پکیج‌روی‌پکیج (PoP) لحیم شده بود تا فاصله فیزیکی و تاخیر ارتباطی بین مغز گوشی و رم به صفر برسه!

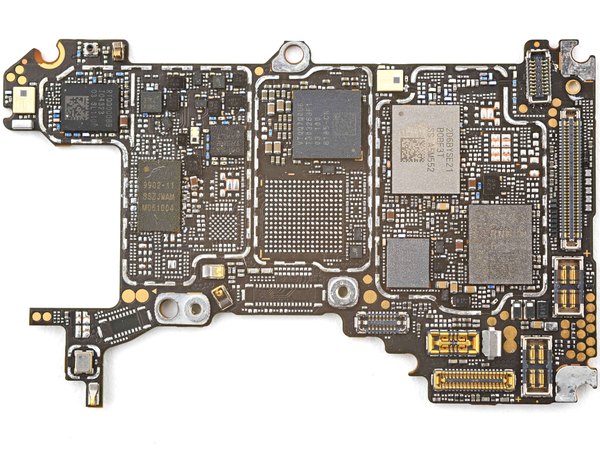

← روی این برد فرعی و کوچیک، فرستنده و گیرنده (Transceiver) سیگنال‌های رادیویی ساخت HiSilicon رو می‌بینیم که ستون فقرات ارتباطات سلولی گوشیه.

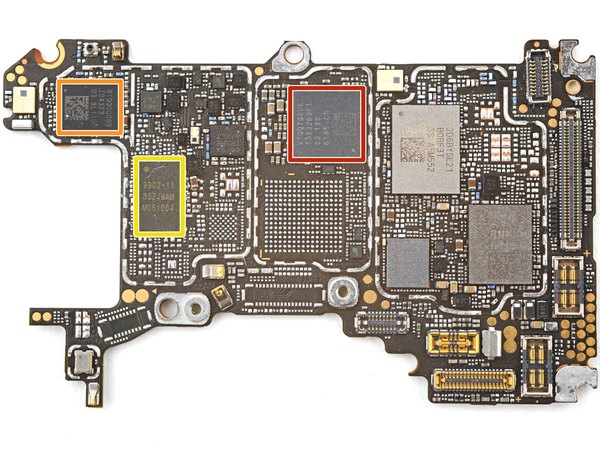

← یه ماژول فرانت‌اند دیگه از HiSilicon که تو تقویت، فیلتر کردن و آماده‌سازی سیگنال‌های آنتن قبل از ارسال به پردازنده نقش اساسی داره.

← و در نهایت، ماژول آمپلی‌فایر قدرت چندحالته و چندبانده از شرکت OnMicro که سیگنال‌ها رو برای ارسال پایدار به دکل‌های مخابراتی تقویت می‌کنه. بررسی بردهای Pura 70 Pro واقعا شگفت‌انگیز بود و نشون داد هواوی چطور با تکیه بر قطعات داخلی تونسته یه غول تکنولوژی بی‌نیاز از بیرون بسازه. از اینکه تو این کالبدشکافی تخصصی همراه آیسی‌مدار بودی ازت ممنونیم؛ حتما نظرت رو درباره معماری این گوشی و بازگشت تراشه‌های کرین تو بخش کامنت‌ها برامون بنویس!
