بررسی قطعات داخلی Humane AI Pin؛ رازهای روی مادربرد گجت جنجالی هوش مصنوعی

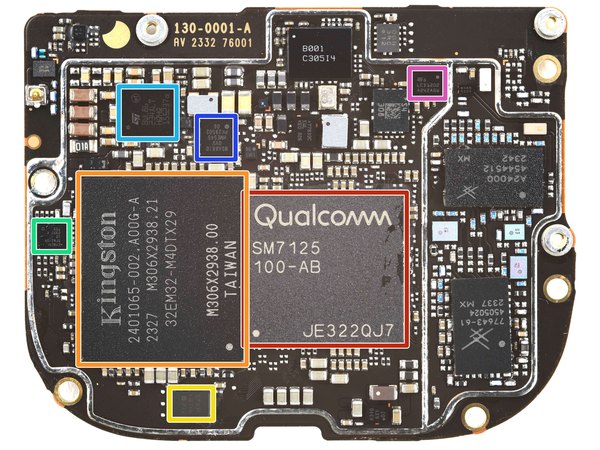

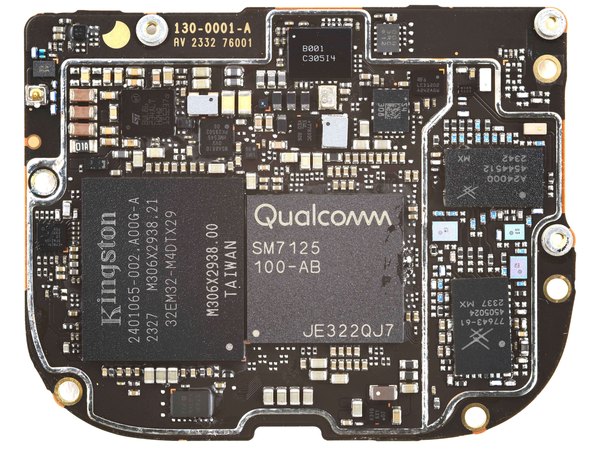

← پردازنده مرکزی هشت‌هسته‌ای و مودم دستگاه، چیپست Snapdragon 720G از شرکت کوالکام (مدل Qualcomm SM7125-100-AB) هست که وظیفه اصلی اجرای پردازش‌های سنگین رو به دوش می‌کشه.

← حافظه فلش 32 گیگابایتی از نوع NAND به همراه 4 گیگابایت رم LPDDR4X ساخت کینگستون (Kingston 32EM32-M4DTX29) تو این بخش قرار گرفته تا سرعت بالای انتقال اطلاعات رو تضمین کنه.

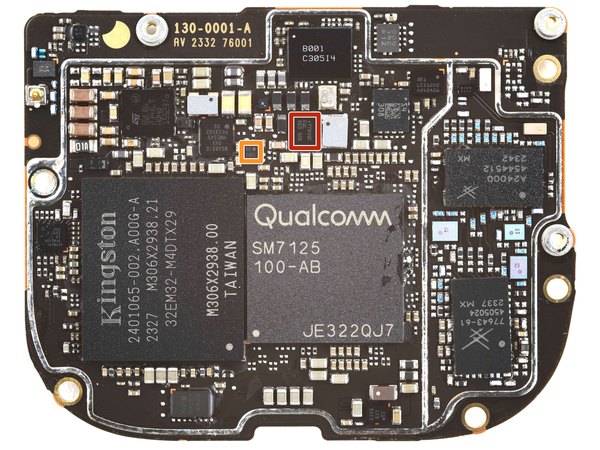

← برای حفظ امنیت داده‌های کاربر، از میکروکنترلر امنیتی ST33 کیلواهم ساخت شرکت STMicroelectronics استفاده شده.

← این آیسی میکروکنترلر 32 بیتی PSoC 4000S از برند Infineon (مدل CY8C4045FNI-S412T) هست که معمولا برای مدیریت سنسورهای لمسی و کنترلرهای ساده به کار می‌ره.

گیرنده شارژ بی‌سیم دستگاه، آیسی STWLC86 از شرکت STMicroelectronics هست که وظیفه تأمین انرژی باتری رو بدون نیاز به کابل بر عهده داره.

اینجا آیسی تقویت‌کننده صدای کوالکام مدل WSA8810-0VV رو می‌بینیم که برای خروجی صدای واضح و بلند اسپیکر تعبیه شده.

← درایور ال‌ای‌دی 12 کاناله STMicroelectronics مدل LED1202 هم اینجاست تا چراغ‌های نشانگر و وضعیت دستگاه رو به دقت کنترل کنه.

← مبدل کاهنده-افزاینده ولتاژ (Buck-boost) مدل MAX77839C از Analog Devices که ولتاژ رو برای بخش‌های مختلف برد تثبیت و تنظیم می‌کنه.

← سوییچ بار (Load switch) تگزاس اینسترومنتس مدل TPS22930A که برای قطع و وصل کردن ایمن جریان برق به قطعات خاص روی برد استفاده می‌شه.

← ماژول فرانت‌اند (Front-end) از برند Skyworks مدل SKYA24000 که نقش مهمی تو دریافت و ارسال سیگنال‌های رادیویی داره.

← ماژول تقویت‌کننده توان چندحالته و چندبانده Skyworks مدل SKY77643-61 که قدرت سیگنال‌های ارتباطی رو به حداکثر می‌رسونه تا آنتن‌دهی پایداری داشته باشیم.

← سنسور شتاب‌سنج و ژیروسکوپ ساخت STMicroelectronics که حرکات دست و بدن کاربر رو با دقت بالا تشخیص می‌ده.

← قطعه MEMSIC MMC5633NJL که یک سنسور مغناطیس‌سنج (قطب‌نما) سه‌محوره است و برای جهت‌یابی فضایی گجت کاربرد داره.

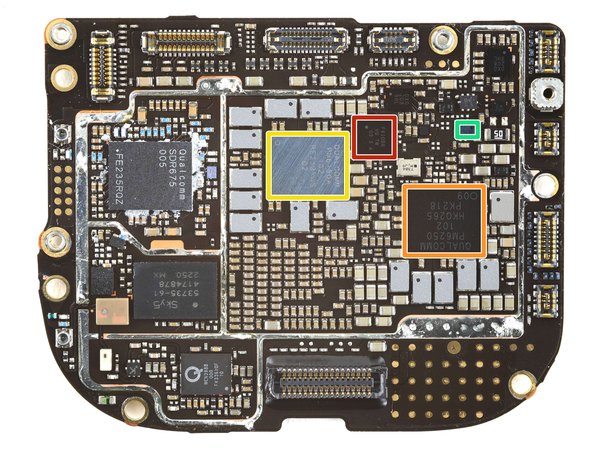

← میکروکنترلر 32 بیتی STM32F410TB با معماری ARM Cortex-M4 ساخت STMicroelectronics که به عنوان پردازنده کمکی و مدیریت عملیات‌های پایه عمل می‌کنه.

← آیسی مدیریت تغذیه (PMIC) کوالکام مدل PM6250-102 که پخش درست و بهینه انرژی بین قطعات مهم برد رو کنترل می‌کنه.

← آیسی مدیریت تغذیه دوم، باز هم از کوالکام مدل PM6150A-102، که برای پوشش دادن نیازهای برقی اضافی و مدارهای جانبی دستگاه اینجا قرار گرفته.

← تراشه شارژر باتری BQ25175 از شرکت تگزاس اینسترومنتس که وظیفه شارژ ایمن و پایدار سلول‌های باتری رو به عهده داره.

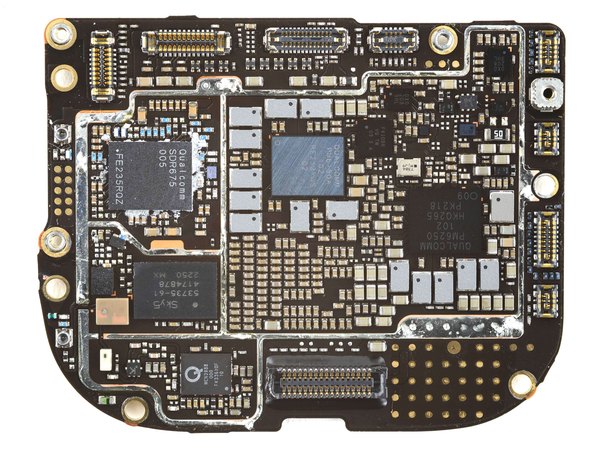

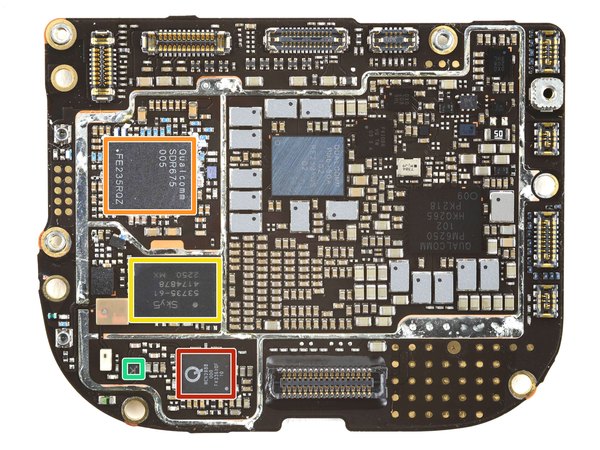

← کنترلر اصلی وای‌فای، بلوتوث نسخه 5.0 و گیرنده FM مدل WCN3988-000 از شرکت کوالکام که ارتباط بی‌سیم گجت رو با دنیای بیرون برقرار می‌کنه.

← فرستنده و گیرنده فرکانس رادیویی (RF Transceiver) کوالکام مدل SDR675-005 برای پردازش و مدیریت سیگنال‌های مخابراتی.

← ماژول گیرنده دایورسیتی Skyworks مدل SKY53735-61 که کیفیت دریافت سیگنال رو تو شرایط نویزی مختلف بهبود می‌بخشه.

← سوییچ فرکانس رادیویی SKY13351-378LF از Skyworks که مسیر سیگنال‌های آنتن رو بین بخش‌های مختلف ارتباطی برد سوئیچ می‌کنه.

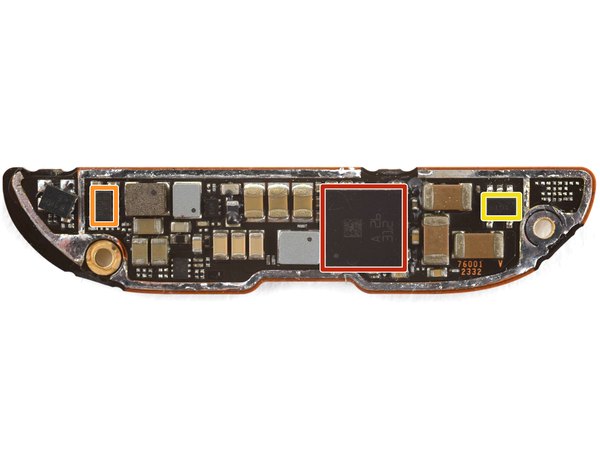

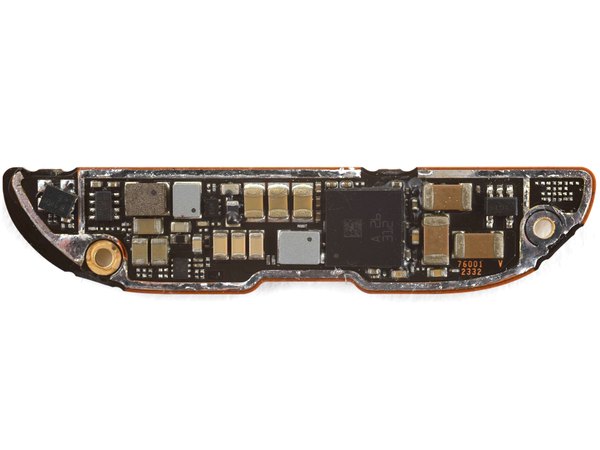

← درایور موتور MEMS ساخت STMicroelectronics. این آیسی وظیفه داره آینه‌های مینیاتوری داخل پروژکتور رو با سرعت و دقت فوق‌العاده بالایی حرکت بده تا تصویر روی دستت شکل بگیره.

← مبدل افزاینده ولتاژ MP3438GTL از Monolithic Power Systems که ولتاژ لازم برای راه‌اندازی و روشن شدن لیزرها رو تأمین می‌کنه.

← تقویت‌کننده حسگر جریان INA280A1QDCKRQ1 از تگزاس اینسترومنتس که میزان مصرف جریان قطعات حساس لیزر رو به دقت مانیتور می‌کنه تا آسیبی بهشون نرسه.

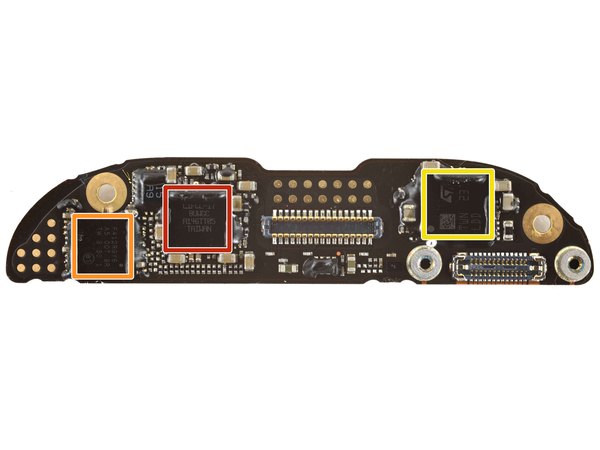

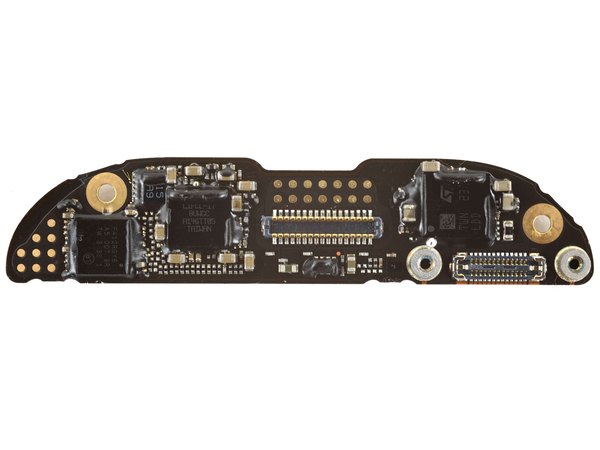

← تراشه FPGA مدل LIFCL-17-8UWG72C CrossLink-NX از Lattice Semiconductor. این آیسی برنامه‌پذیر وظیفه پردازش‌های پیچیده و سریع مربوط به ساخت تصویر لیزری رو بر عهده داره.

← میکروکنترلر 32 بیتی STM32F412RG از خانواده ARM Cortex-M4 ساخت STMicroelectronics که کارهای کنترلی برد پروژکتور رو با بقیه سیستم هماهنگ می‌کنه.

← درایور دیود لیزری مدل STLDDx از شرکت STMicroelectronics که وظیفه اصلی روشن و خاموش کردن سریع لیزرها رو برای ایجاد پیکسل‌های نوری انجام می‌ده. خب، این هم از بررسی و شناسایی کامل قطعات این گجت جالب. امیدوارم از این کالبدشکافی تو آیسی‌مدار لذت برده باشی؛ حتما لینک این مقاله رو برای دوستای عشق تکنولوژی‌ات هم بفرست تا اونا هم ببینن داخل این دستگاه‌های جدید چه خبره!
