اسپیکر بلوتوثی دست‌ساز (بوم‌باکس) با ماژول PAM8406

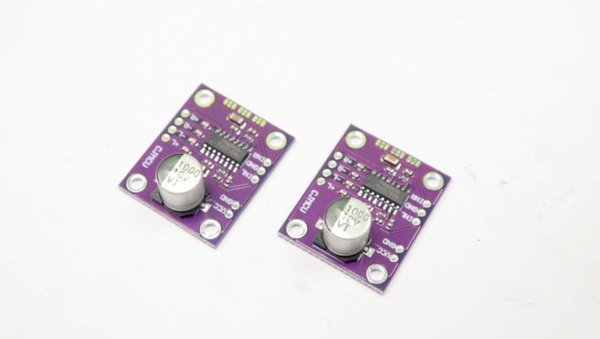

اولین قطعه‌ای که تو این پروژه بهش نیاز داریم، یک ماژول آمپلی‌فایر باکیفیته. ماژول PAM8406 دقیقا همون چیزیه که سیگنال‌های صوتی رو تقویت می‌کنه تا از بلندگوها با بیشترین توان ممکن پخش بشن. این برد به دلیل کلاس کاری D، مصرف انرژی خیلی پایینی داره که برای پروژه‌های باتری‌دار یه مزیت فوق‌العاده محسوب می‌شه.

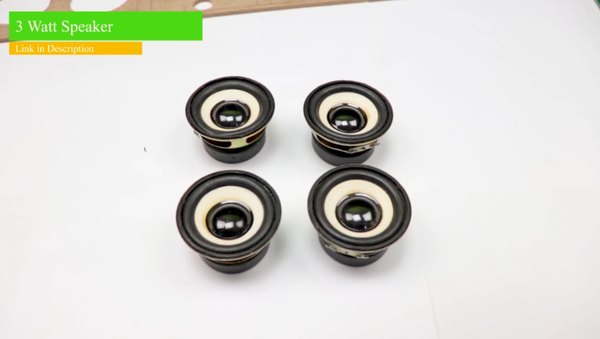

برای بدنه اسپیکر، از ورق‌های چوبی MDF استفاده می‌کنیم. چوب نسبت به پلاستیک آکوستیک خیلی بهتری داره و باعث می‌شه صدای خروجی گرم‌تر و کوبنده‌تر بشه. اول ابعاد مورد نظرت رو روی ورق MDF اندازه بگیر و با ماژیک علامت بزن. بلندگوها و رادیاتور پسیو رو روی چوب قرار بده و دورشون رو خط بکش تا جای دقیقشون برای برش مشخص بشه.

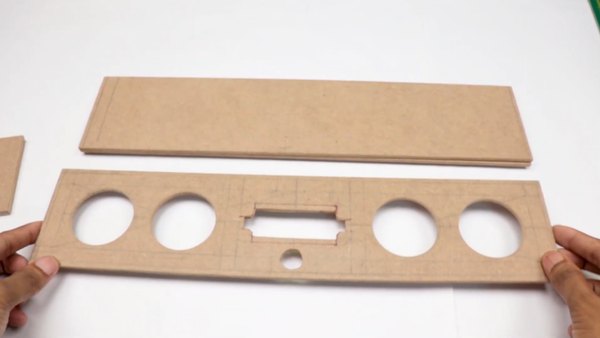

حالا با استفاده از اره دستی یا دستگاه عمودبر، قطعات رو از روی خطوطی که کشیدی با دقت برش بزن. حواست باشه که لبه‌ها تا حد امکان صاف و یکدست دربیان.

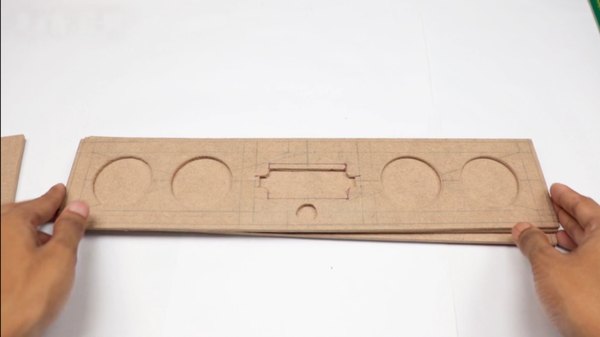

برای درآوردن دایره‌های جای بلندگو، بهترین ابزار همون اره عمودبره. یادت نره که پنل پشتی بوم‌باکس هم باید سوراخ‌هایی برای عبور کابل شارژ، کلید پاور و سایر امکانات داشته باشه.

موقع برش‌کاری، حتما ورق چوب رو با گیره‌های نجاری به میز محکم ببند. این کار باعث می‌شه هم سرعت و دقتت بالا بره و هم برش‌های تمیزتری داشته باشی، و از همه مهم‌تر ایمنی کارت حفظ می‌شه.

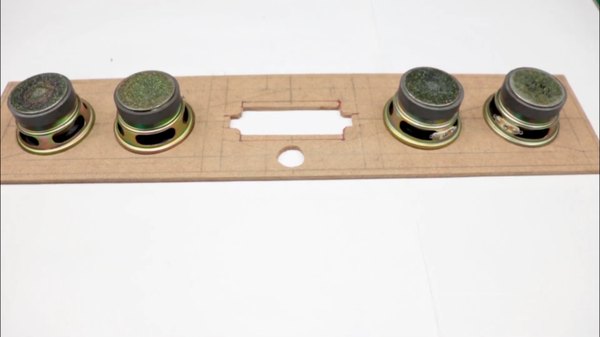

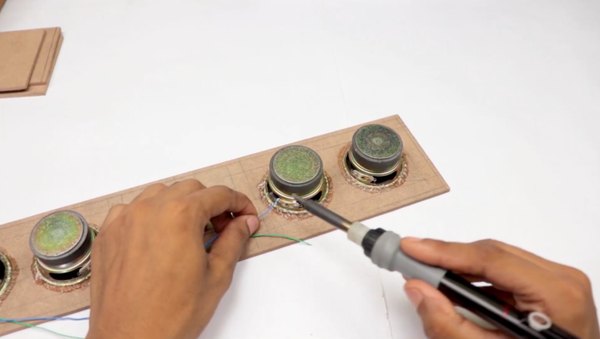

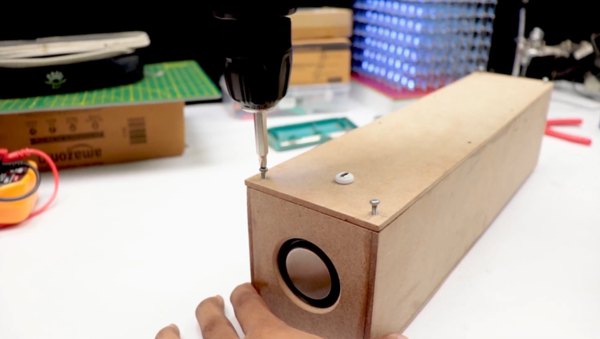

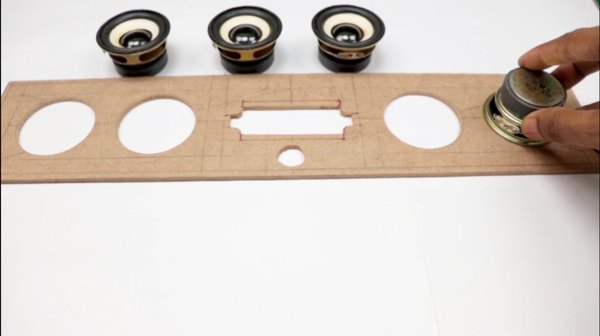

تو این مرحله باید بلندگوها رو سر جای خودشون روی پنل جلویی محکم کنیم. اول یه لایه نازک چسب قطره‌ای یا چسب مخصوص دور لبه‌های سوراخ بلندگو بزن، بعد بلندگو رو داخلش قرار بده و چند دقیقه با دست نگهش دار تا چسب خودش رو بگیره. حالا با دریل، جاهایی که برای پیچ‌ها علامت زدی رو سوراخ کن تا بتونی قطعات رو با پیچ به طور کامل و ایمن متصل کنی.

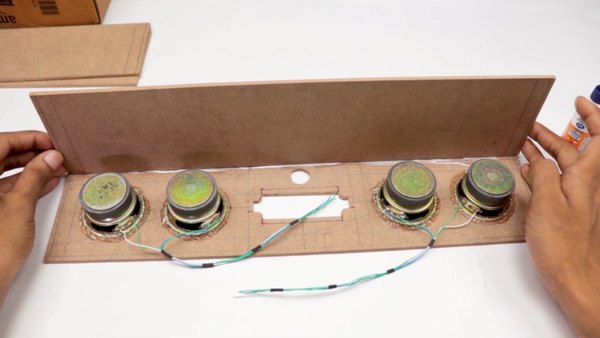

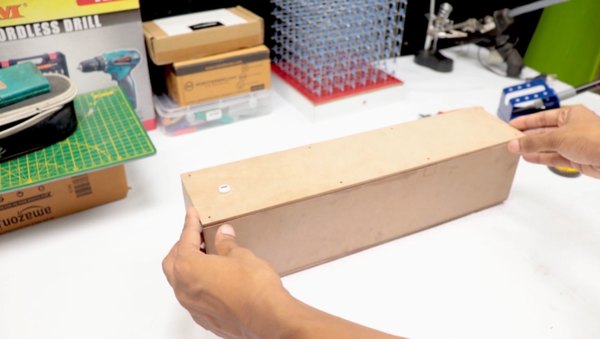

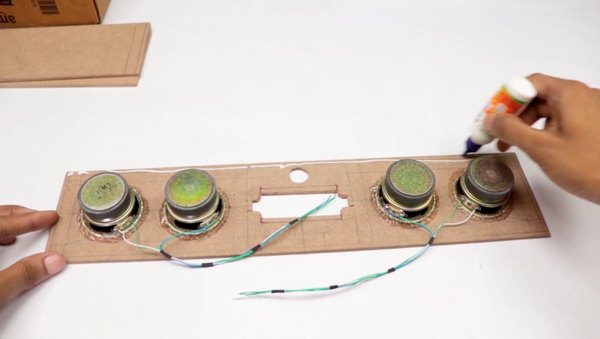

برای چسبوندن تکه‌های بدنه چوبی جعبه به همدیگه، حتما از چسب چوب باکیفیت و قوی استفاده کن. کیفیت چسب تو این مرحله خیلی مهمه تا جعبه موقع پخش بیس‌های سنگین از هم باز نشه. استفاده از چسب چوب مرغوب باعث می‌شه تمام درزهای بدنه به خوبی پوشانده بشن و ساختار یکپارچه و محکمی شکل بگیره.

+1

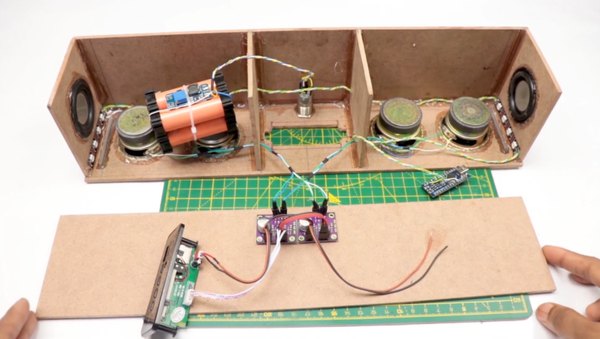

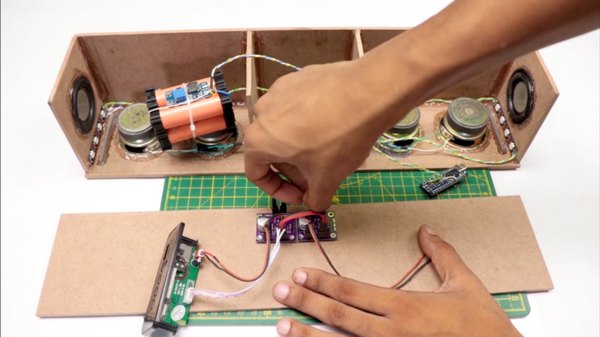

این بخش مهم‌ترین قسمت کاره و نشون می‌ده که اسپیکر دست‌ساز تو چطور قراره کار کنه. اول از همه ماژول‌ها رو داخل جعبه قرار بده و با پیچ سر جای خودشون ثابت کن. برد آمپلی‌فایر و ماژول شارژ رو نصب کن. سیم‌های بلندگوها رو به خروجی‌های آمپلی‌فایر وصل کن و حواست به قطب‌های مثبت و منفی باشه.

حالا ورودی برق آمپلی‌فایر رو به خروجی پک باتری و ماژول شارژ متصل کن. اینطوری مدار تغذیه می‌تونه هم از باتری‌ها انرژی بگیره و هم موقع اتصال به شارژر، باتری‌ها رو شارژ کنه.

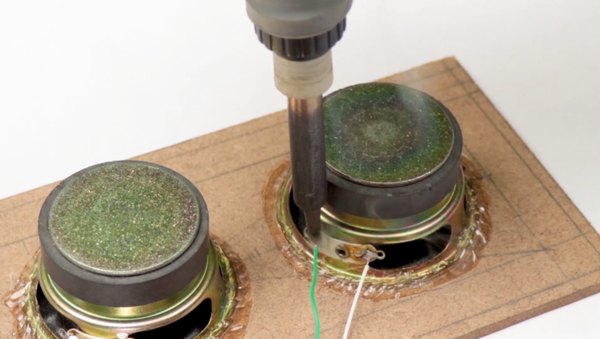

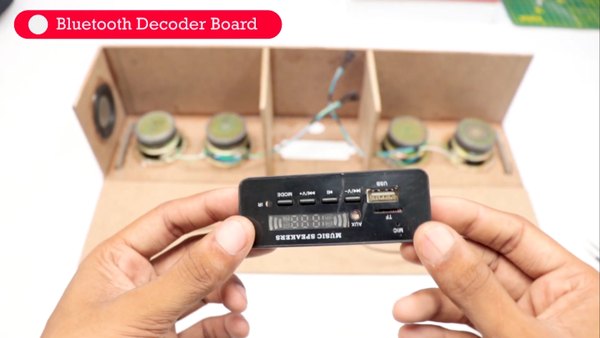

ماژول گیرنده بلوتوث رو هم به ورودی صدای آمپلی‌فایر متصل کن و تغذیه‌اش رو تامین کن. اگر از نوار ال‌ای‌دی و آردوینو هم برای رقص‌نور استفاده می‌کنی، سیم‌کشی‌های اون‌ها رو هم انجام بده. تمام سیم‌ها رو با دقت لحیم کن تا هیچ اتصالی سستی وجود نداشته باشه. قبل از بستن کامل جعبه، دستگاه رو روشن کن و یه آهنگ پخش کن تا مطمئن بشی همه‌چیز درست کار می‌کنه.

وقتی خیالت از بابت کیفیت صدا و عملکرد مدار راحت شد، می‌تونی درپوش پشتی بوم‌باکس رو ببندی و از کار بی‌نظیرت لذت ببری. شاید در نگاه اول حجم سیم‌ها و ماژول‌ها کمی ترسناک به نظر برسه، اما اصلا نگران نباش. ساخت این پروژه‌ها با کمی صبر و دنبال کردن نقشه‌ها به راحتی پیش می‌ره.

لذت مونتاژ کردن قطعات و شنیدن اولین صدایی که از این جعبه بیرون میاد، تمام خستگی‌های برش‌کاری و لحیم‌کاری رو از تنت بیرون می‌کنه.

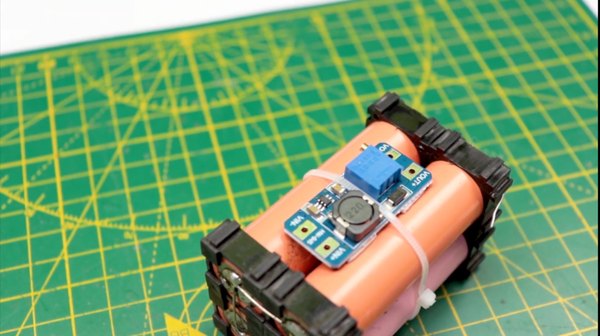

حالا نوبت به تامین انرژی بوم‌باکس می‌رسه. برای اینکه این اسپیکر بتونه ساعت‌ها بدون نیاز به برق کار کنه، از چهار تا باتری لیتیوم-یون سایز 18650 استفاده می‌کنیم تا یه پک باتری قدرتمند بسازیم.

این باتری‌ها هم ارزون هستن، هم به راحتی تو بازار پیدا می‌شن و نسبت به باتری‌های لیتیوم-پلیمر امنیت بیشتری دارن. اگر نمی‌خوای باتری نو بخری، می‌تونی از سلول‌های سالم یه لپ‌تاپ قدیمی یا پاوربانک خراب استفاده کنی. باتری‌هایی که پیدا کردی رو با سیم و لحیم‌کاری به شکل سری یا موازی (بسته به نیاز ماژول بوست) به هم متصل کن.

نکته خیلی مهم: موقع لحیم‌کاری پایه‌های باتری، نوک هویه رو برای مدت طولانی روی باتری نگه ندار؛ حرارت زیاد می‌تونه باعث خرابی سلول‌ها یا حتی خطر انفجار بشه. این کار رو سریع و با دقت انجام بده.

+2

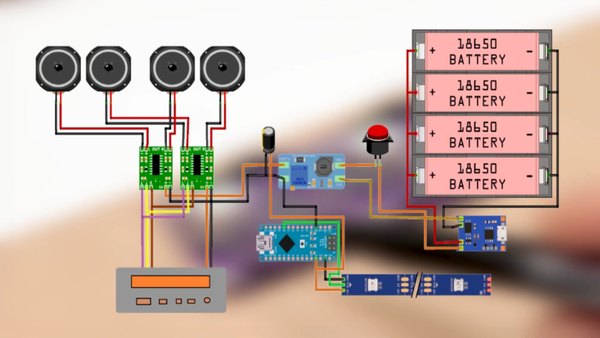

برای اینکه موقع سیم‌کشی دچار سردرگمی نشی، حتما از تصاویر و نقشه‌های شماتیک کمک بگیر. این نقشه‌ها دقیقا نشون می‌دن که ارتباط بین آردوینو، بلوتوث، آمپلی‌فایر و باتری‌ها باید به چه شکلی باشه تا دستگاه با بالاترین کیفیت کار کنه.

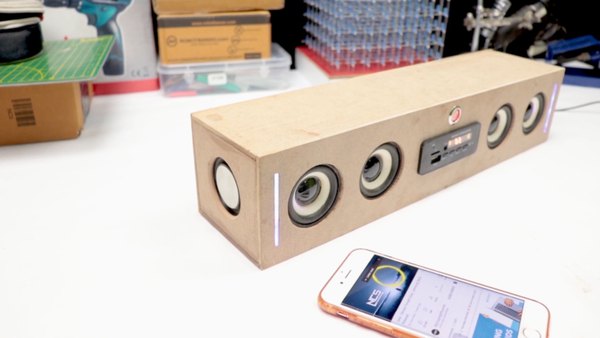

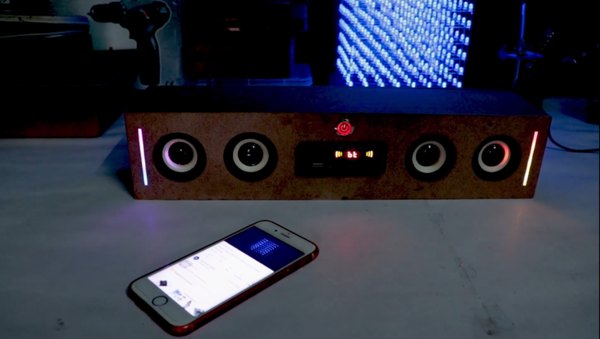

همون‌طور که می‌بینی، بعد از نصب بلندگوها و توری‌های محافظ، اسپیکر ما چه ظاهر خفن و جذابی پیدا کرده. تو می‌تونی این پروژه رو کاملا به سلیقه خودت شخصی‌سازی کنی. مثلا با استفاده از اسپری رنگ یا برچسب‌های طرح‌دار، یه جلوه بی‌نظیر به بدنه چوبی بدی.

همچنین پیشنهاد می‌کنم چند تا پایه لاستیکی زیر جعبه بچسبونی تا لرزش دستگاه روی میز کمتر بشه و موقع پخش بیس‌های سنگین، اسپیکر سر نخوره.

به همین سادگی تونستیم یه بوم‌باکس بلوتوثی قدرتمند و زیبا با امکانات عالی بسازیم. این اسپیکر نه تنها ظاهر منحصربه‌فردی داره، بلکه به خاطر استفاده از آمپلی‌فایر باکیفیت و بدنه چوبی، صدای بی‌نظیری رو بهت می‌ده که قطعا از شنیدنش شگفت‌زده می‌شی. تیم آیسی‌مدار همیشه تلاش می‌کنه جذاب‌ترین و کاربردی‌ترین پروژه‌های الکترونیکی رو برات آماده کنه.

اگر این اسپیکر رو ساختی یا ایده‌ای برای بهتر کردنش داری، حتما تو بخش نظرات برامون بنویس. مشتاق دیدن کارهای خلاقانه‌ت هستیم!
