چراغ کمپینگ جیبی و قابل‌شارژ با نوار LED

+1

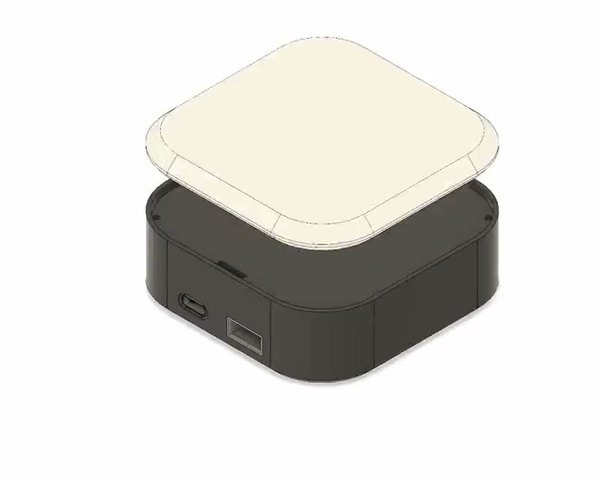

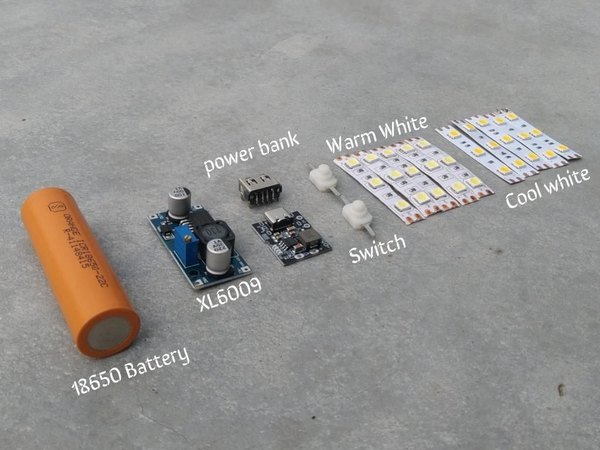

برای شروع این پروژه، طراحی Pocket Glow رو تو نرم‌افزار Fusion 360 انجام دادم. طراحی‌اش ساده و جمع‌وجوره و پرینت و مونتاژش هم خیلی راحته. می‌تونی این طرح رو هر جوری که دوست داری شخصی‌سازی کنی. برای پرینت سه‌بعدی، فایل‌های STL مورد نیاز رو می‌تونی مستقیم دانلود کنی:

1. فایل بدنه اصلی
2. فایل درپوش
3. فایل پخش‌کننده نور

برای پرینت این قطعات، بهتره از یه سرویس چاپ سه‌بعدی حرفه‌ای استفاده کنی که دقت بالا و گزینه‌های مختلف متریال رو پشتیبانی کنه، مثل روش‌های SLA، SLS، MJF و FDM، تا قطعاتی صاف و بادوام برای پروژه‌ات به‌دست بیاری.

استفاده از یه سرویس با زمان تحویل سریع و ارسال قابل‌اعتماد، کار رو برای علاقه‌مندان، دانشجوها و افراد حرفه‌ای خیلی راحت‌تر می‌کنه؛ چه تازه شروع کرده باشی و چه روی یه پروژه جدی‌تر مهندسی کار کنی. 👉

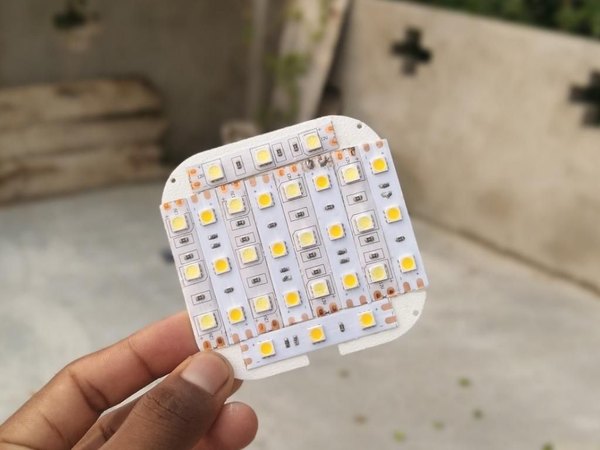

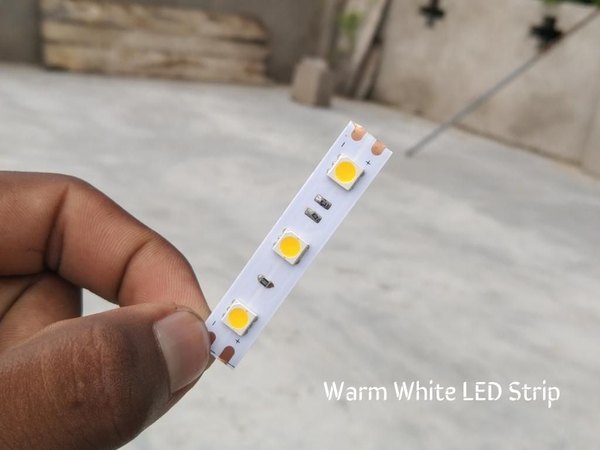

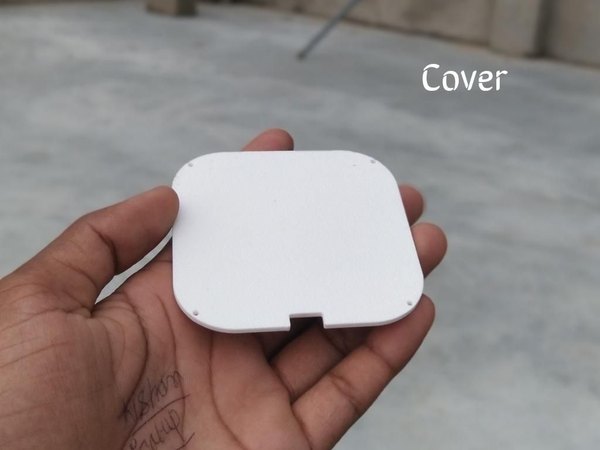

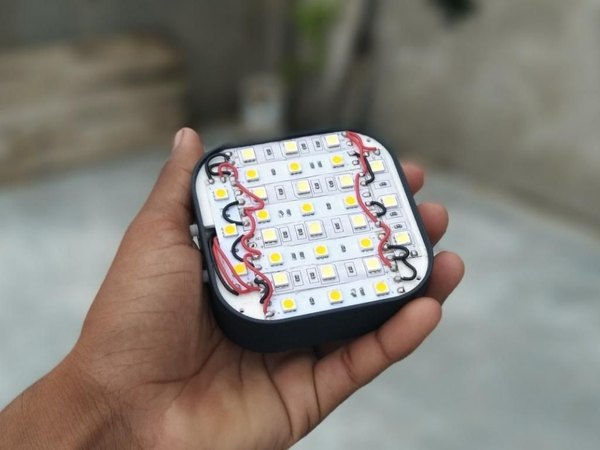

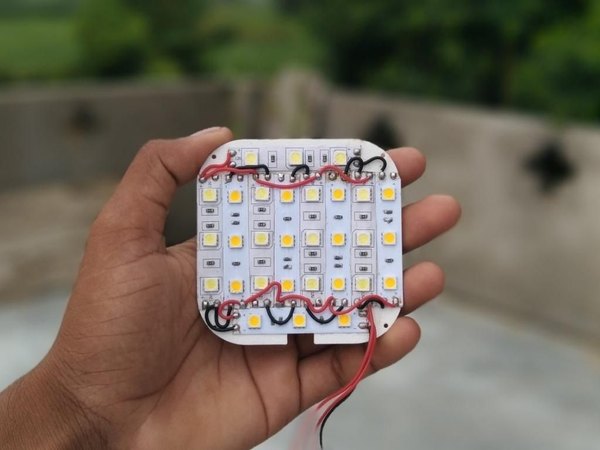

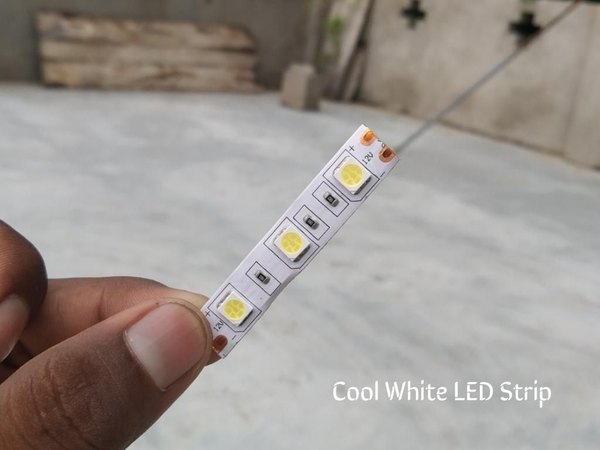

کار رو با آماده کردن درپوش پرینت‌شده برای نصب نوارهای ال‌ای‌دی شروع کن. اول طول درپوش رو اندازه بگیر و نوارهای ال‌ای‌دی سفید سرد و سفید گرم رو به اندازه لازم برش بزن. بعد از آماده شدن نوارها، پشت چسب‌دارشون رو باز کن و با دقت روی درپوش بچسبون.

برای رسیدن به یه نورپردازی متعادل و طبیعی‌تر، نوارها رو به‌صورت متناوب چیدم؛ یعنی اول سفید سرد، بعد سفید گرم، دوباره سفید سرد و دوباره سفید گرم. این چینش متناوب کمک می‌کنه ترکیب رنگی یکنواخت و دلنشینی به‌دست بیاد.

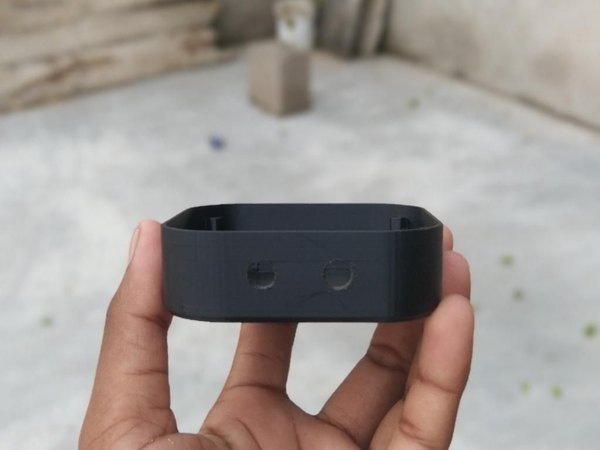

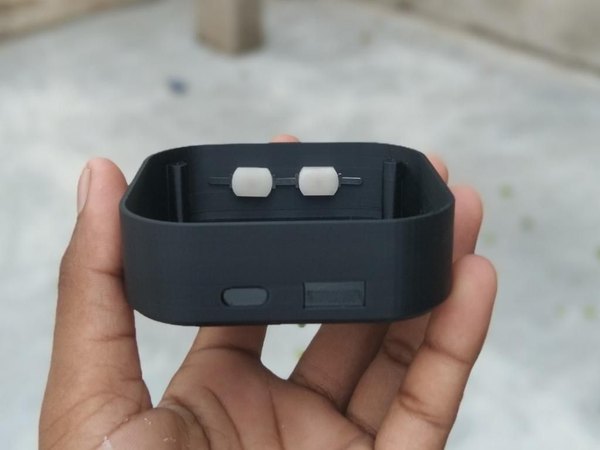

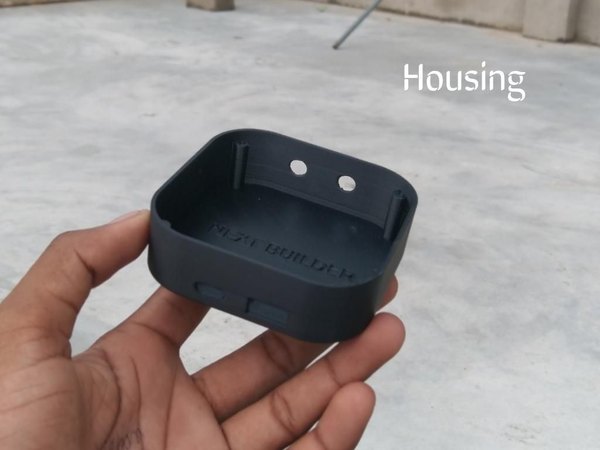

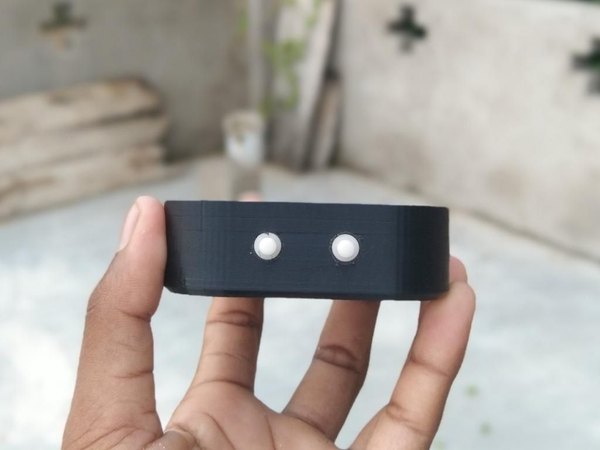

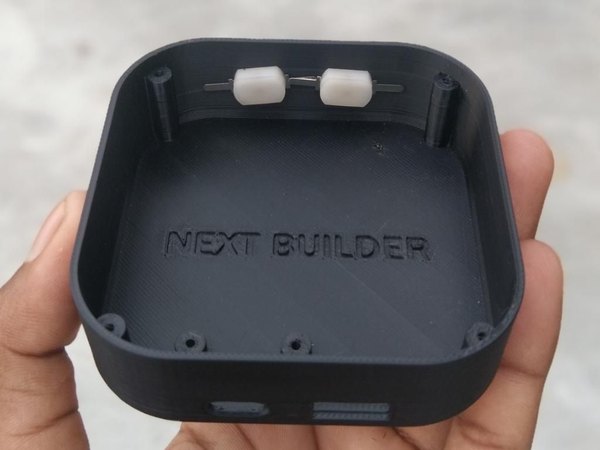

روی سمت مقابل بدنه، دو تا سوراخ کوچیک برای کلیدها می‌بینی. من از دو تا کلید فشاری قفل‌شونده استفاده کردم؛ یکی برای کنترل نوار ال‌ای‌دی سفید سرد و اون یکی برای کنترل نوار ال‌ای‌دی سفید گرم. برای نصبشون، کافیه هر کلید رو داخل جای مخصوص خودش بذاری و یه مقدار خیلی کم چسب T-7000 برای ثابت نگه‌داشتنش بزنی. حواست باشه چسب زیادی نزنی، چون چسب اضافه ممکنه به کلیدها آسیب بزنه یا کار کردن باهاشون رو سخت کنه.

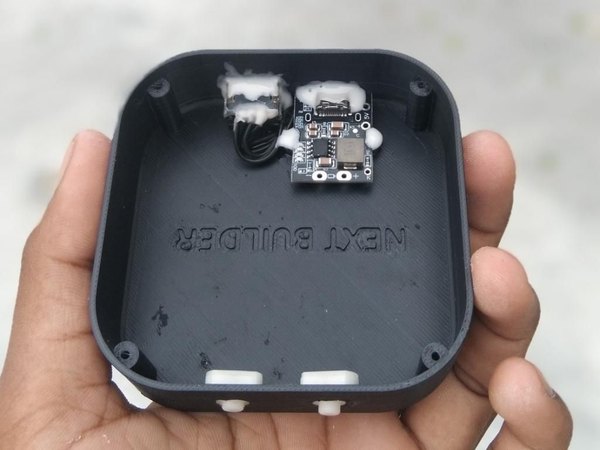

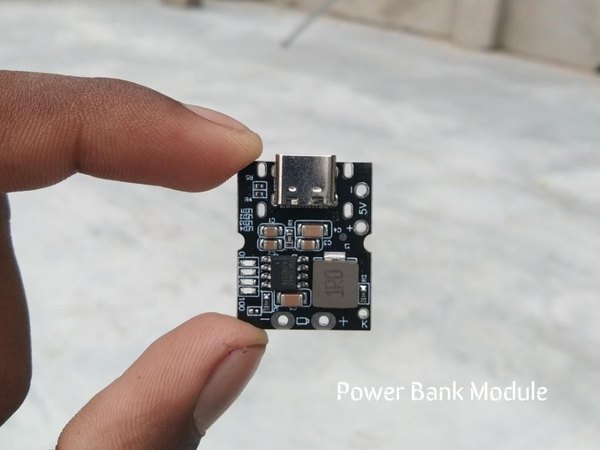

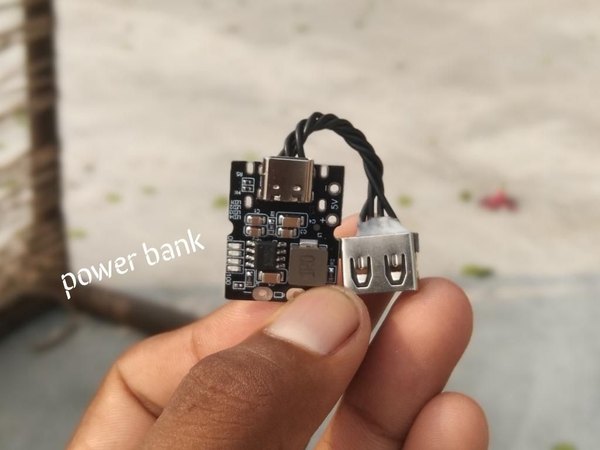

ماژول پاوربانکی که استفاده کردم ویژگی‌های خوبی داره، ولی خود ماژول و پورت USB از هم جدا هستن و باید دستی به هم لحیم بشن. برای این کار، چهار تیکه کوتاه سیم سیلیکونی 28 گیج بریدم و بین ماژول پاوربانک و پورت USB لحیمشون کردم.

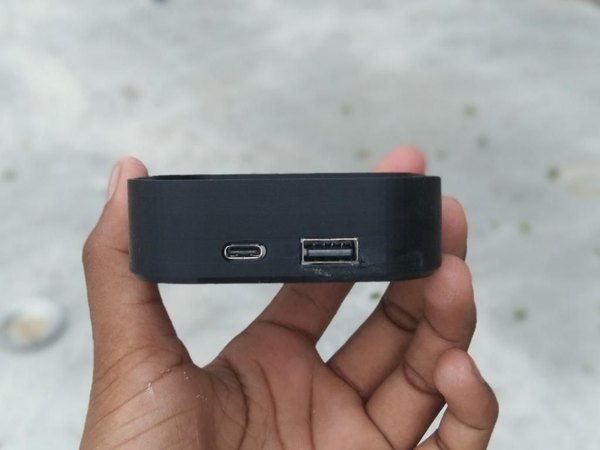

بعد از تموم شدن لحیم‌کاری، هر دو قطعه رو داخل جای مخصوص خودشون تو بدنه پرینت‌شده جا زدم و مطمئن شدم درست هم‌راستا هستن. برای ثابت کردن پورت USB هم یه مقدار کم چسب T-7000 استفاده کردم.

معمولا ماژول پاوربانک با دو تا پیچ کوچیک محکم می‌شه، ولی چون پیچ با سایز مناسب نداشتم، برای این قسمت هم از چسب T-7000 استفاده کردم. بعد از جا انداختن همه چیز، گذاشتم کاملا خشک بشه.

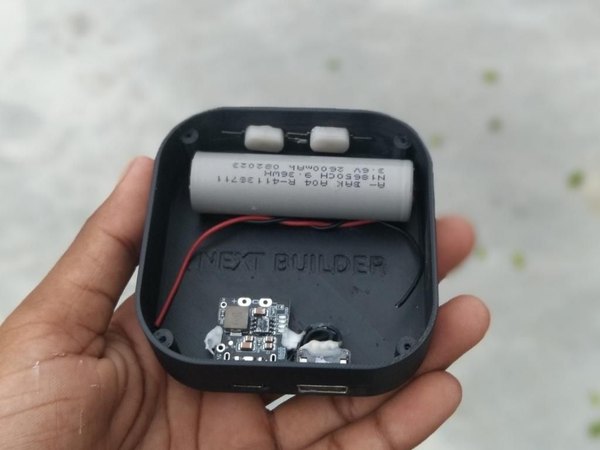

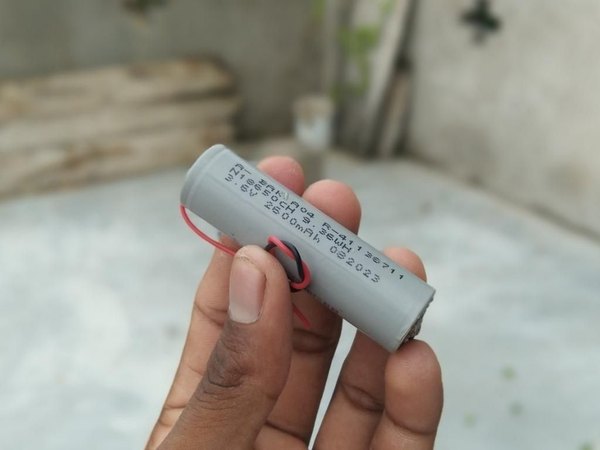

چون هیچ محفظه مخصوصی برای باتری در نظر گرفته نشده بود، اون رو مرتب کنار بدنه جا دادم. برای ثابت کردنش، اول از چسب دوطرفه استفاده کردم و بعد یه لایه نازک چسب T-7000 هم برای استحکام بیشتر روش زدم. بعد از ثابت کردن، گذاشتم کاملا خشک بشه تا نتیجه بهتری بگیرم.

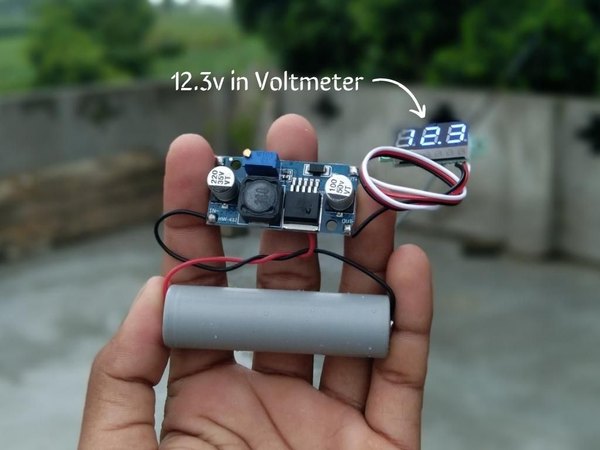

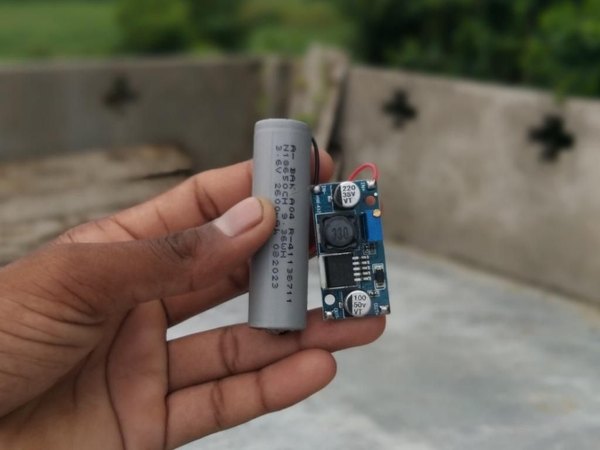

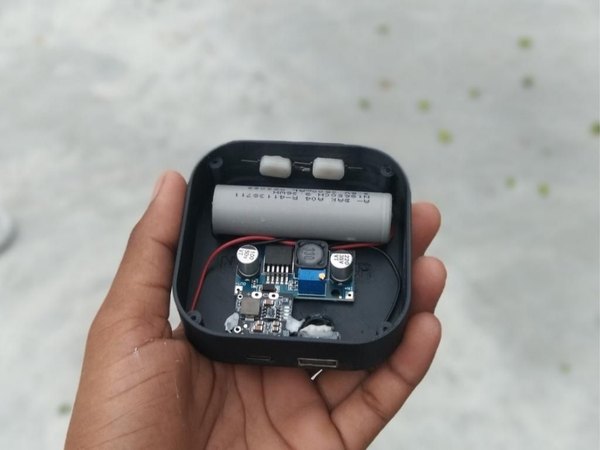

درست مثل باتری، برای ماژول تقویت‌کننده ولتاژ XL6009 هم محفظه مخصوصی وجود نداشت. قبل از نصبش، پتانسیومتر روی XL6009 رو در جهت عقربه‌های ساعت بچرخون تا ولتاژ خروجی روی 12 ولت تنظیم بشه. بعد از این کار، ماژول رو تو یه فضای خالی داخل بدنه جا زدم و با یه مقدار کم چسب T-7000 ثابتش کردم. این کار باعث می‌شه ماژول محکم سر جاش بمونه بدون اینکه فضای زیادی اشغال کنه.

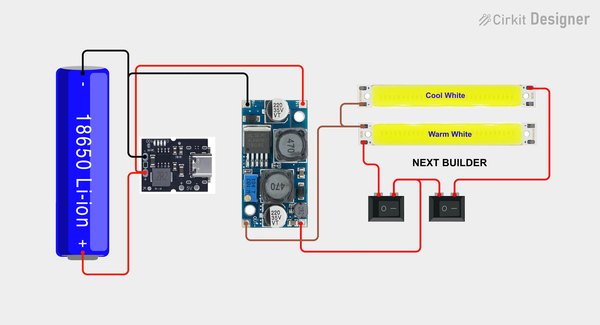

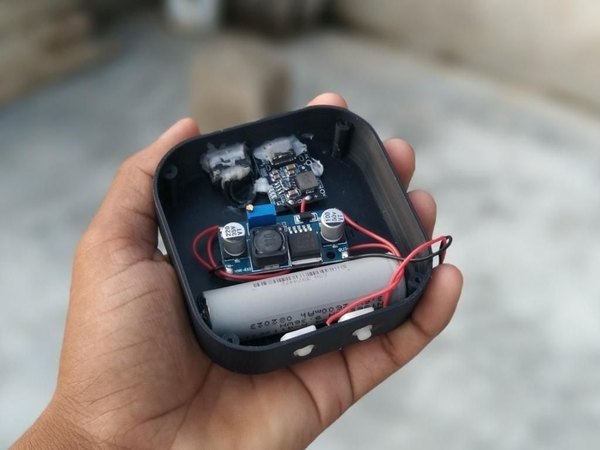

حالا وقتشه همه چیز رو به هم سیم‌کشی کنیم. اول باتری 18650 به ماژول شارژ TP4056 وصل می‌شه؛ قطب مثبت به B+ و قطب منفی به B-. از همون ماژول شارژ، باتری به ورودی ماژول تقویت‌کننده XL6009 هم وصل می‌شه؛ سیم مثبت به IN+ و سیم منفی به IN-.

خروجی ماژول تقویت‌کننده (OUT+ و OUT-) برای تغذیه نوارهای ال‌ای‌دی استفاده می‌شه. برای کنترل جداگانه هرکدوم، دو تا کلید فشاری قفل‌شونده اضافه کردم. کلید اول به‌صورت سری با نوار ال‌ای‌دی اول وصل می‌شه و کلید دوم به‌صورت سری با نوار ال‌ای‌دی دوم.

هر دو کلید تغذیه‌شون رو از خروجی مثبت ماژول تقویت‌کننده می‌گیرن، و خط منفی هر دو نوار ال‌ای‌دی هم به خروجی منفی همون ماژول وصل می‌شه. این ماژول همیشه ولتاژ پایداری از باتری 18650 تأمین می‌کنه.

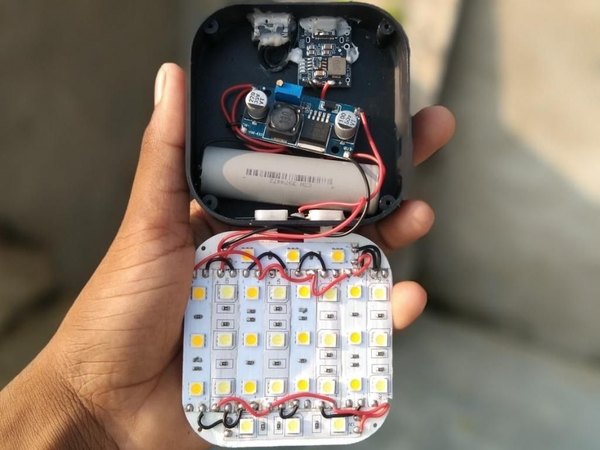

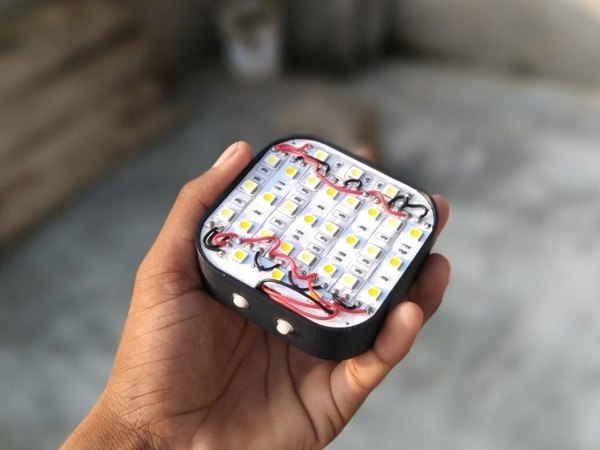

بعد از تموم شدن همه اتصالات، یه‌بار دیگه با دقت همه سیم‌کشی‌ها رو چک کن تا مطمئن بشی درست و محکم بستن شدن. وقتی از همه چیز مطمئن شدی، درپوش رو روی بدنه قرار بده. معمولا درپوش با چهار تا پیچ کوچیک بسته می‌شه که هم محکمه و هم قابل بازکردنه. اما چون پیچ مناسب در دسترس نداشتم، به‌جاش از چسب T-7000 برای محکم کردن درپوش استفاده کردم.

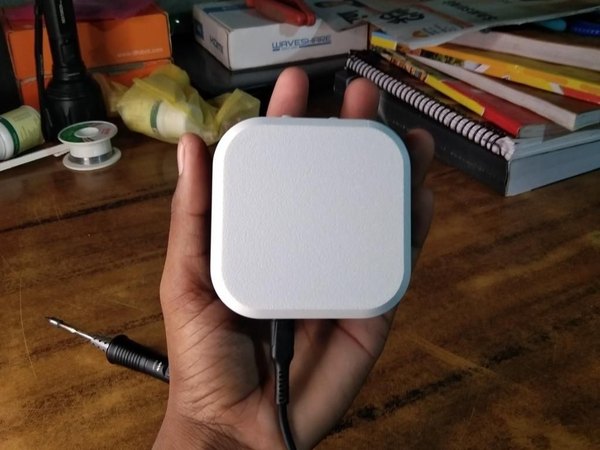

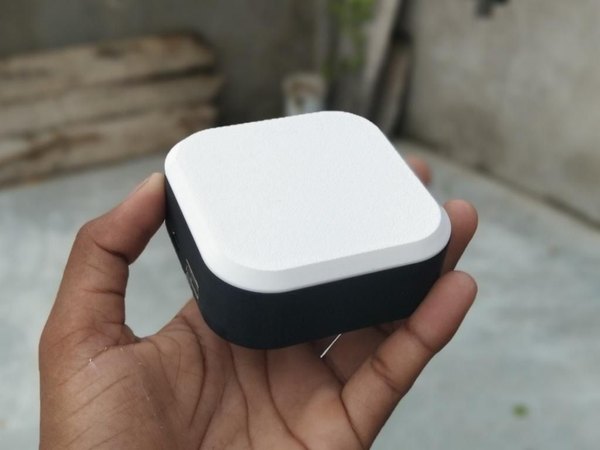

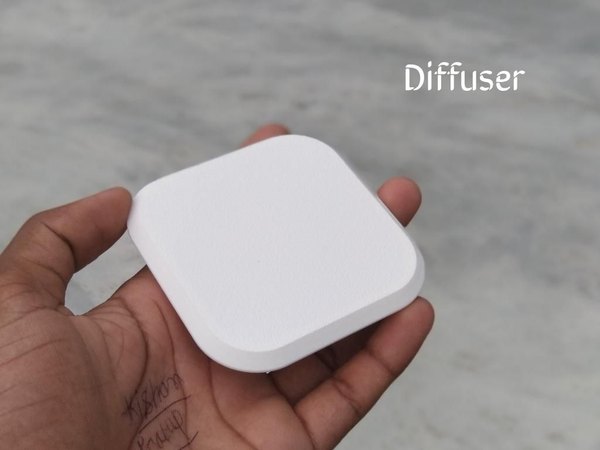

حالا که درپوش محکم سر جاشه، آخرین قدم نصب پخش‌کننده نوره. این قطعه نقش خیلی مهمی داره؛ نور نوارهای ال‌ای‌دی رو نرم و یکنواخت پخش می‌کنه و از چشم‌زدگی جلوگیری می‌کنه تا یه نور ملایم و راحت داشته باشیم. بدون این قطعه، نور خیلی تند و ناهموار به نظر می‌رسید.

برای نصب پخش‌کننده، یه مقدار خیلی کم چسب فوری دور لبه‌هاش بزن و با دقت روی بدنه قرارش بده. چند لحظه نگهش دار تا کاملا بشینه و بذار چسب کاملا خشک بشه.

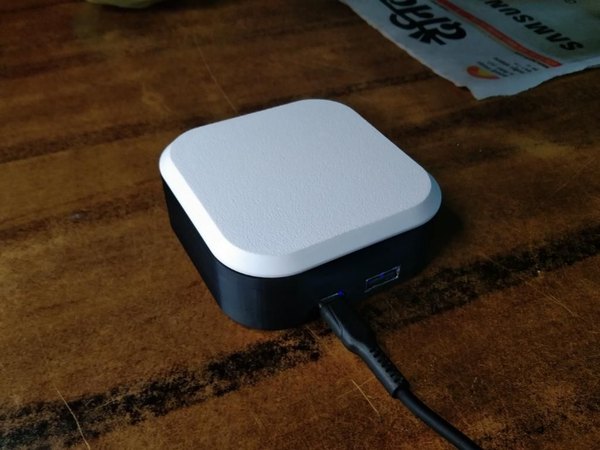

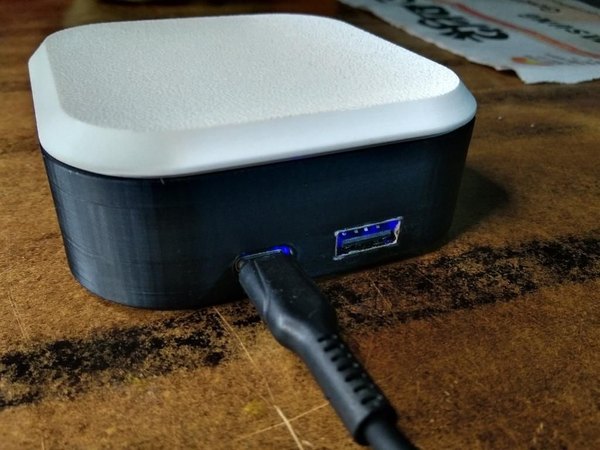

قبل از تست کردن Pocket Glow، مطمئن شو باتری کاملا شارژ شده. شارژ کامل هم زمان کارکرد رو بیشینه می‌کنه و هم به سلامت باتری در طولانی‌مدت کمک می‌کنه. کابل شارژ رو به پورت USB ماژول پاوربانک وصل کن و صبر کن تا نشانگر، پایان شارژ رو نشون بده. وقتی باتری کاملا شارژ شد و همه چیز محکم سر جاش بود، Pocket Glow آماده اولین تسته.

وقت تست کردن Pocket Glow رسید. هر کلید رو یکی‌یکی روشن کن تا مطمئن بشی هر دو نوار ال‌ای‌دی سفید سرد و سفید گرم درست کار می‌کنن. چینش متناوب نوارها به‌همراه پخش‌کننده نور، یه نور ملایم، متعادل و دلنشین ایجاد می‌کنه.

بعدش روشنایی رو تو شرایط مختلف تست کن؛ داخل خونه، فضای باز و تاریکی کامل، تا ببینی چراغ چطور عمل می‌کنه. عملکرد خروجی ماژول پاوربانک رو هم چک کردم تا مطمئن بشم توان پایداری تأمین می‌کنه، و دقیقا همون‌طور که انتظار داشتم درست کار کرد.

یکی از بهترین ویژگی‌های این ماژول اینه که تو شرایط اضطراری، می‌تونه نقش یه پاوربانک رو هم بازی کنه و گوشیت رو سریع و مطمئن شارژ کنه.

با کار کردن روان همه بخش‌ها، Pocket Glow رسما آماده‌ست؛ یه همراه نورانی جمع‌وجور، چندمنظوره و شیک برای کمپینگ، ماجراجویی‌های فضای باز یا حتی استفاده روزمره تو خونه.

Pocket Glow فقط یه پروژه کوچیک دست‌ساز نیست؛ یه وسیله کاربردی و قابل‌اعتماده که ماجراجویی‌های فضای باز رو لذت‌بخش‌تر می‌کنه. با طراحی جمع‌وجور، نورپردازی دورنگ متعادل و باتری قابل‌شارژ، همراه فوق‌العاده‌ای برای کمپینگ، پیاده‌روی‌های شبانه، یا حتی ایجاد یه فضای گرم و صمیمی تو حیاط خونه‌ته.

وجود پخش‌کننده نور هم باعث می‌شه نور همیشه نرم و بدون چشم‌زدگی باشه، طوری که هم برای کاربرد روزمره راحته و هم برای لحظات آرامش. Pocket Glow دقیقا با همین هدف ساخته شد؛ ترکیب کاربردی بودن با سادگی، و ارائه یه ابزار دست‌ساز که وقت گذروندن تو فضای باز رو راحت‌تر و لذت‌بخش‌تر می‌کنه.

چه داری برای یه سفر کمپینگ وسایلت رو جمع می‌کنی و چه فقط می‌خوای کمی گرما به شب‌های بیرون از خونه‌ات اضافه کنی، Pocket Glow نشون می‌ده یه ایده کوچیک دست‌ساز چطور می‌تونه ماجراجویی‌های بزرگی رو روشن کنه. امیدواریم این پروژه براتون جالب بوده باشه؛ نظرات و پیشنهاداتتون رو با آیسی‌مدار در میون بذارید.
