تفنگ پرتاب نخ جادویی با موتور آرمیچر

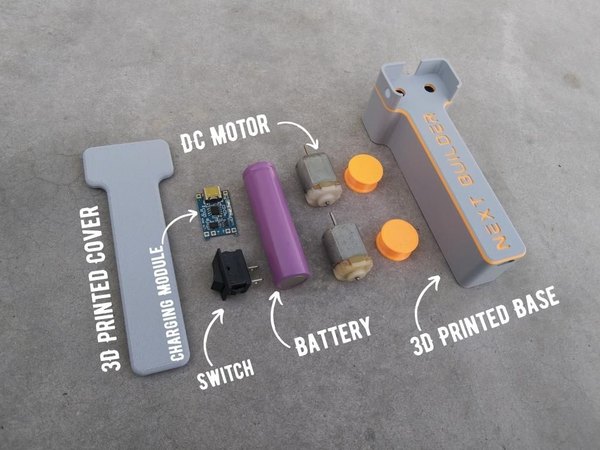

برای شروع، اول از همه باید قاب و بدنه اصلی دستگاه رو آماده کنیم. طراحی این تفنگ پرتاب نخ تو نرم‌افزار فیوژن 360 انجام شده و یه ظاهر جمع‌وجور و خیلی ساده داره تا مونتاژش برات راحت باشه.

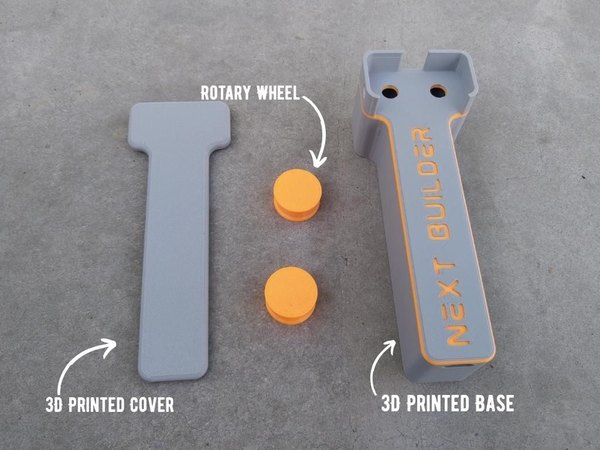

تو می‌تونی این طراحی رو هر جور که دوست داری تغییر بدی. فایل‌های مورد نیاز برای پرینت سه‌بعدی رو برات آماده کردم که می‌تونی از لیست زیر دانلودشون کنی و بدی به یه دستگاه پرینتر سه‌بعدی تا برات چاپشون کنه:

1. بدنه اصلی (Housing.stl)
2. درپوش پشتی (Cover.stl)
3. چرخ‌های چرخان (Wheel.stl)

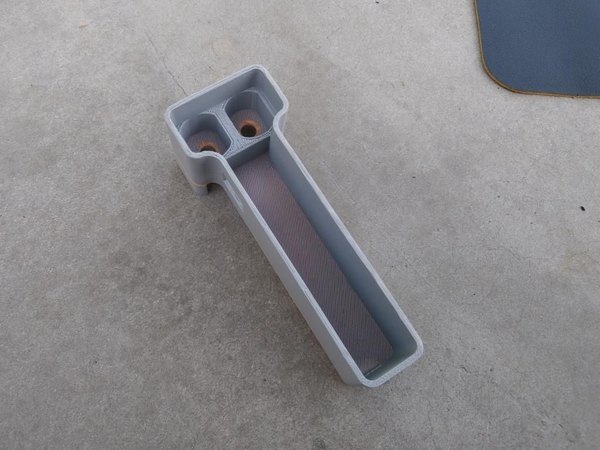

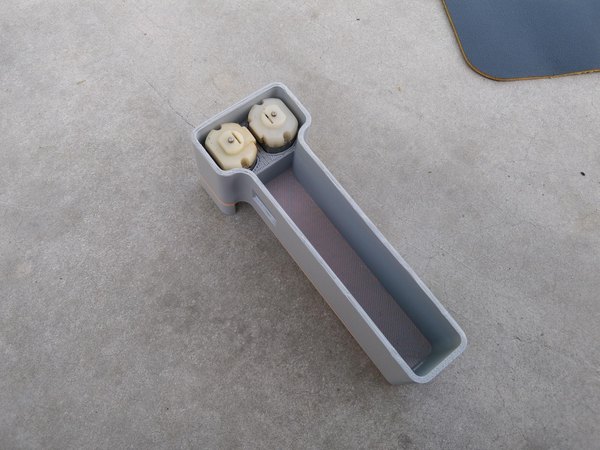

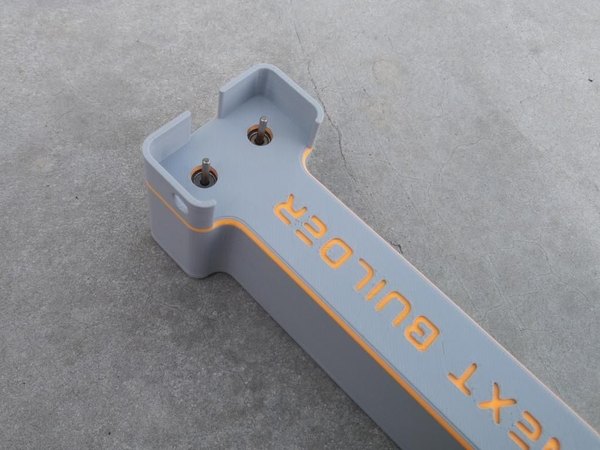

بعد از اینکه قطعات پرینت‌شده به دستت رسید، بریم سراغ نصب موتورهای آرمیچر. هر دو تا موتور رو داخل شیارهای مخصوصی که تو بدنه اصلی طراحی شده قرار بده. این شیارها دقیقا به اندازه همین موتورها هستن و خیلی کیپ سر جاشون می‌شینن.

وقتی موتورها رو سر جاشون گذاشتی، یه کوچولو چسب قطره‌ای بزن تا محکم بشن. فقط خیلی حواست باشه که چسب روی شفت (میله چرخان) موتور نریزه، چون باعث می‌شه موتور گیر کنه و نتونه بچرخه. قبل از رفتن به مرحله بعد، بذار چسب کاملا خشک بشه.

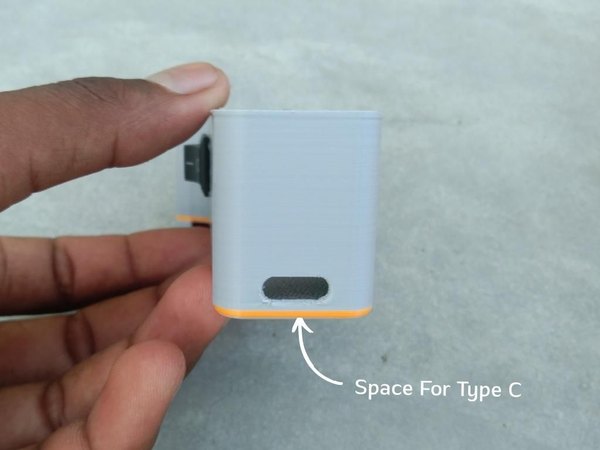

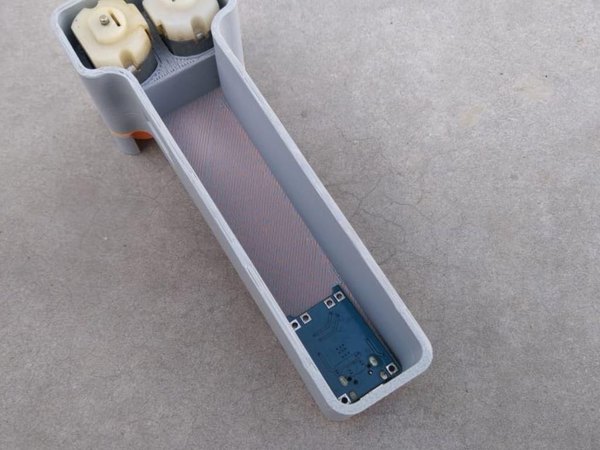

حالا که موتورها سفت شدن، وقتشه ماژول شارژ TP4056 رو نصب کنیم. جایگاه مخصوص این ماژول رو روی بدنه پیدا کن. همونطور که می‌بینی، پشت بدنه یه سوراخ دقیق برای پورت تایپ سی (Type-C) طراحی شده.

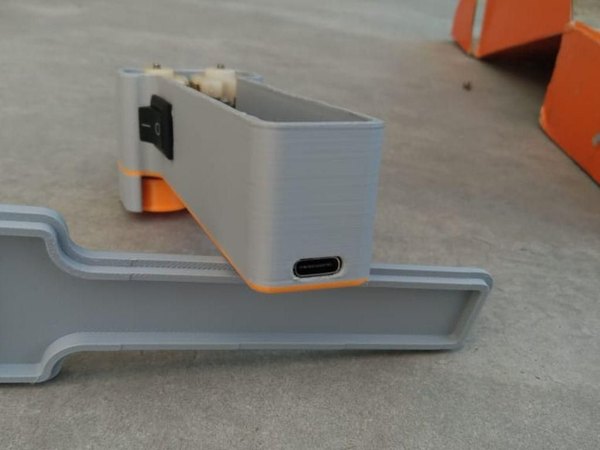

پورت ماژول رو قشنگ با سوراخ بدنه تراز کن تا فیکس بشه. بعد با چند قطره چسب قطره‌ای، ماژول رو سر جاش محکم کن. دقت کن که پورت کاملا صاف باشه تا موقع وصل کردن کابل شارژر از بیرون، به مشکل نخوری. مثل مرحله قبل، اجازه بده چسب این بخش هم حسابی خشک بشه.

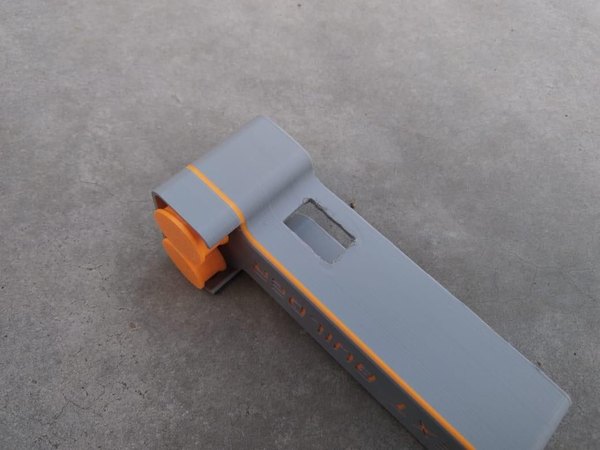

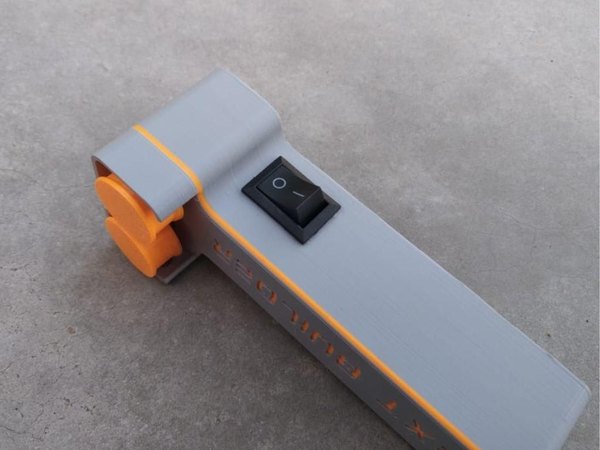

تو این مرحله کلید راکر (ON/OFF) رو روی بدنه نصب می‌کنیم. کافیه کلید رو روی سوراخ مستطیلی‌شکل بدنه تنظیم کنی و با یه فشار ملایم بفرستیش داخل. این شیار طوری طراحی شده که کلید رو خیلی سفت و محکم نگه می‌داره و اصلا نیازی به چسب زدن نداری.

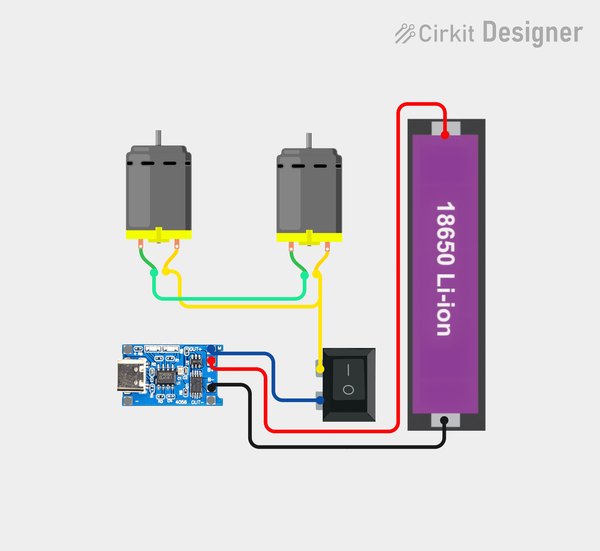

سیم‌کشی این پروژه خیلی ساده و سرراسته. می‌تونی نگاهی به تصویر نقشه مدار بندازی تا دستت بیاد چطوری باید قطعات رو به هم وصل کنی. ما باید موتورها، ماژول شارژ TP4056، باتری و کلید رو با سیم به هم ارتباط بدیم.

اول از همه، دو تا موتور رو به صورت موازی به هم وصل کن و بعد سیم‌هاشون رو ببر سمت کلید. کلید باید بین خروجی باتری و موتورها قرار بگیره تا بتونی دستگاه رو روشن و خاموش کنی. ماژول TP4056 هم به باتری وصل می‌شه تا وظیفه شارژ کردنش از طریق پورت تایپ سی رو بر عهده بگیره. حتما سیم‌ها رو خیلی تمیز لحیم کن و اگه لازمه روی اتصالات رو با وارنیش حرارتی بپوشون تا اتصالی پیش نیاد.

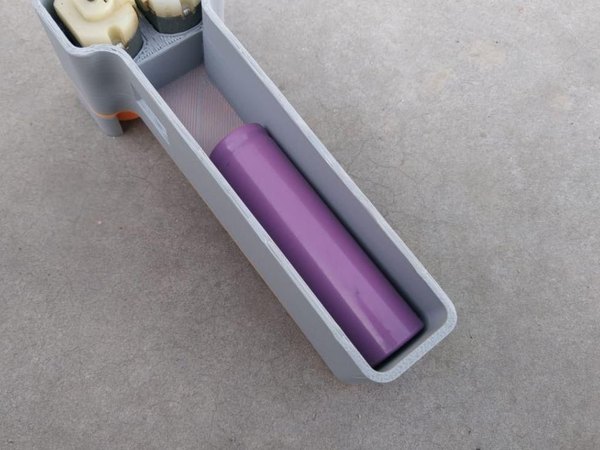

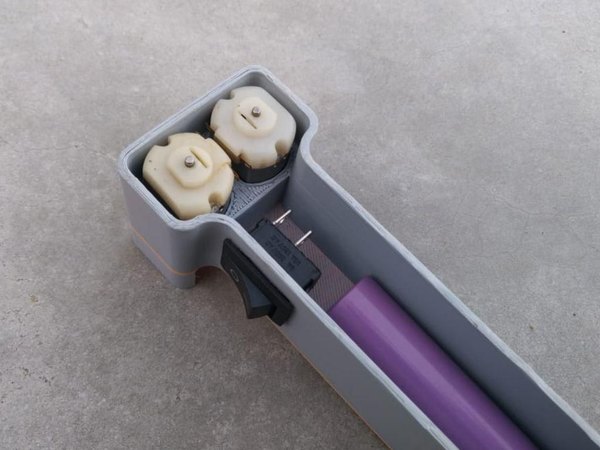

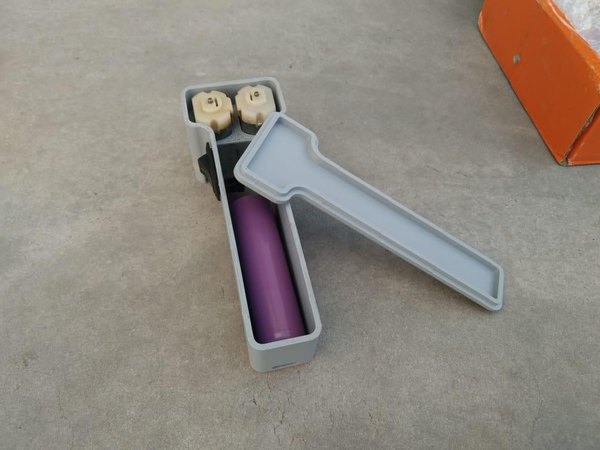

بعد از اینکه تمام سیم‌کشی‌ها تموم شد، وقتشه که باتری رو تو قاب جا بدیم. اگرچه شیار خیلی خاصی برای باتری در نظر گرفته نشده، اما تو طراحی بدنه یه فضای خالی عالی برای قرار دادن باتری وجود داره. باتری رو همونجا بذار و حواست باشه که سیم‌ها یا قطعات متحرک رو درگیر نکنه.

برای محکم کردنش، می‌تونی از چسب حرارتی یا چسب دوطرفه استفاده کنی (هر کدوم که برات راحت‌تره). فقط مطمئن شو که باتری حسابی سفت شده باشه تا موقع بازی کردن و تکون دادن دستگاه، تو قاب لق نزه.

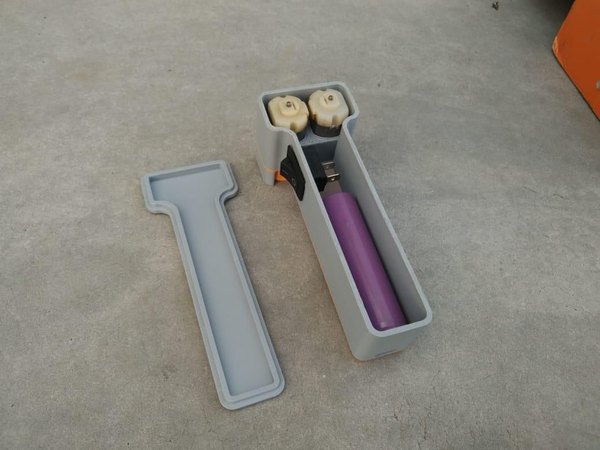

حالا که همه قطعات الکترونیکی سر جاشون نشستن، وقتشه که در دستگاه رو ببندیم. درپوش پایینی رو بردار و روی بدنه اصلی قرار بده. سیم‌ها و باتری رو مرتب کن تا درپوش خیلی راحت و بدون فشار بسته بشه.

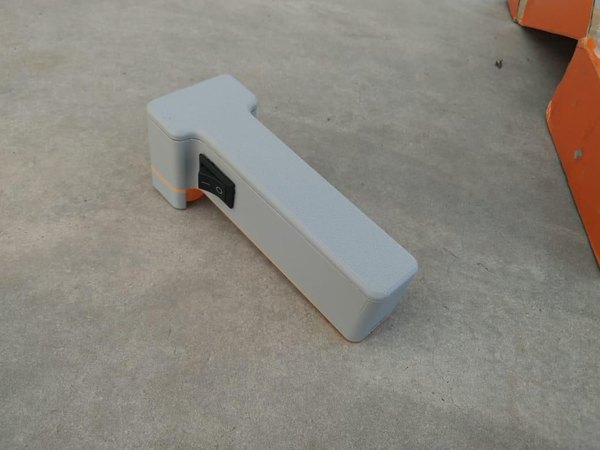

وقتی درپوش دقیقا سر جاش نشست، دور تا دور لبه‌هاش رو یه کم چسب قطره‌ای بزن تا کاملا کیپ بشه. چند ثانیه با دست نگهش دار تا چسب خودش رو بگیره.

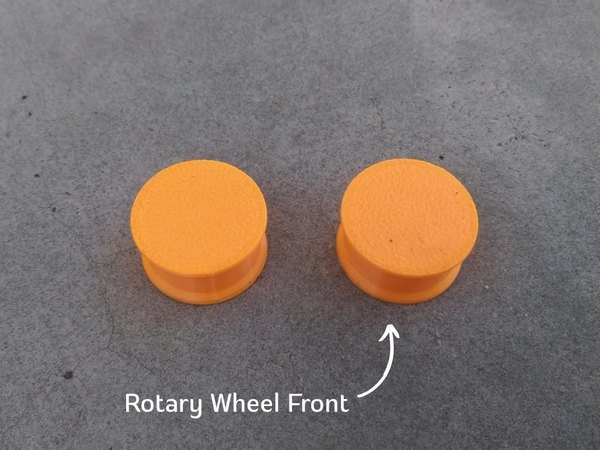

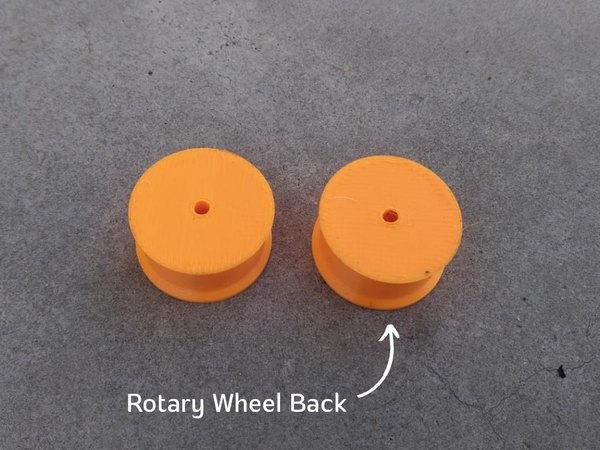

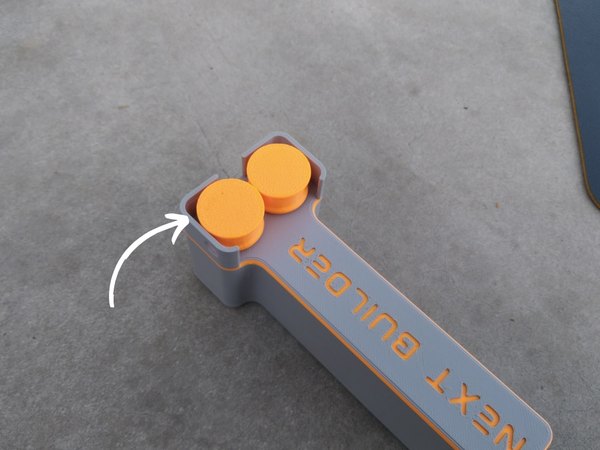

رسیدیم به جذاب‌ترین بخش مکانیکی کار! حالا باید چرخ‌های پرینت‌شده رو روی موتورها نصب کنیم. هر چرخ یه سوراخ کوچیک داره که دقیقا به اندازه شفت موتور آرمیچر طراحی شده.

فقط کافیه سوراخ رو با شفت تنظیم کنی و با یه فشار ملایم، چرخ رو بفرستی داخل. این چرخ‌ها باید سفت و محکم روی موتور بشینن. همین کار رو برای چرخ دوم هم تکرار کن.

در نهایت با دست یه دور چرخ‌ها رو بچرخون تا مطمئن بشی به جایی گیر نمی‌کنن و خیلی روون می‌چرخن.

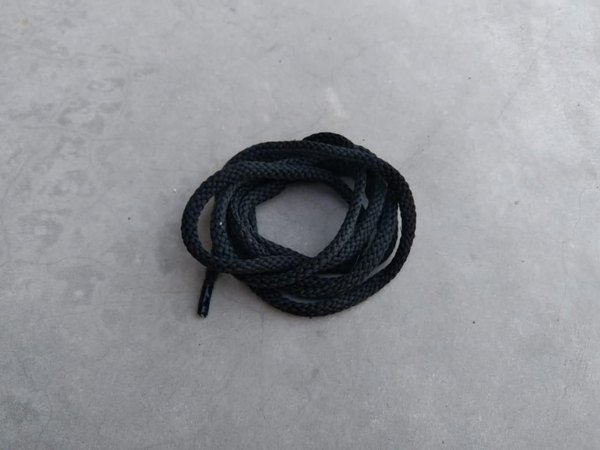

حالا بریم سراغ مهم‌ترین آیتم بازی یعنی نخ! بهترین گزینه برای این کار، استفاده از نخ کامواست (از همونایی که برای بافتن لباس استفاده می‌شه). کاموا هم راحت پیدا می‌شه و هم به خاطر نرمی و پرزهاش، اصطکاک عالی‌ای برای این دستگاه داره. حدود 1.5 تا 2 متر از نخ رو ببر.

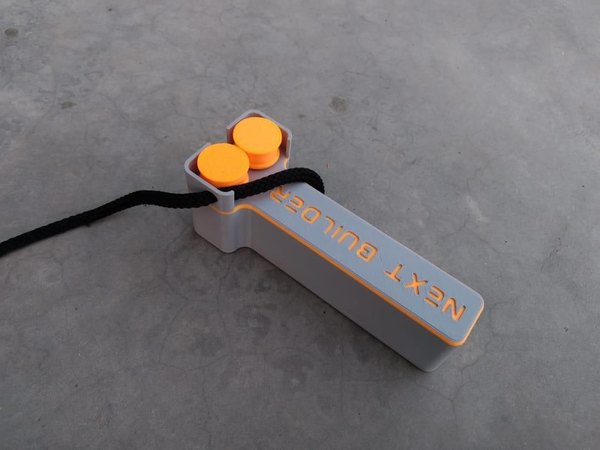

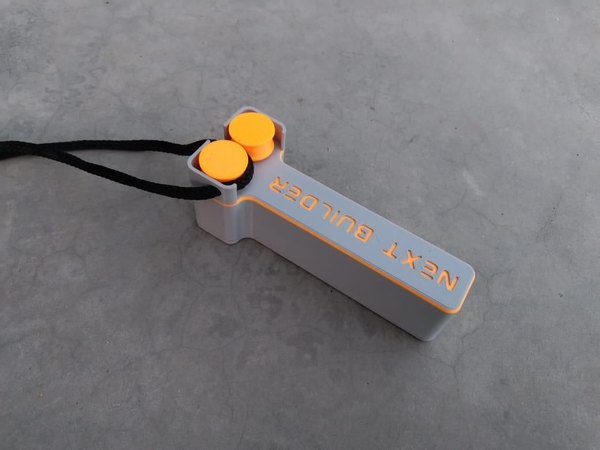

یه سر نخ رو از سوراخ سمت راست بدنه رد کن و بعد از بین دو تا چرخ چرخان عبورش بده. حالا دو سر نخ رو بیار کنار هم و با یه قطره چسب قطره‌ای به هم بچسبون تا یه حلقه بسته درست بشه. بذار چسب کاملا خشک بشه تا نخ موقع چرخش پاره نشه.

بالاخره وقت تست کردن تفنگ پرتاب نخی که خودت ساختی رسید! اول از همه، با یه کابل تایپ سی، باتری رو کامل شارژ کن. باتری پر باعث می‌شه موتورها با حداکثر سرعت بچرخن و بهترین عملکرد رو داشته باشی. وقتی شارژ کامل شد، کلید رو بزن. چرخ‌ها با سرعت بالایی شروع به چرخیدن می‌کنن و نخ رو می‌کشن و به سمت هوا پرتاب می‌کنن.

من تو این تست از یه طناب خیلی نازک استفاده کردم، ولی به شدت پیشنهاد می‌کنم از همون نخ کاموا یا نخ‌های نرم و انعطاف‌پذیر استفاده کنی. اینطوری نخ خیلی راحت‌تر تو هوا پرواز می‌کنه و حرکتش روون‌تر می‌شه. چند بار تستش کن و حتی می‌تونی طول‌های مختلف نخ یا جنس‌های مختلف رو امتحان کنی تا ببینی کدومش قشنگ‌تر تو هوا معلق می‌مونه. اسباب‌بازی خفنت آماده‌ست؛ حسابی باهاش بازی کن و لذت ببر!

این یه پروژه فوق‌العاده خلاقانه و جذاب بود که نشون می‌ده چطور می‌شه با ترکیب چند تا قطعه ساده مثل موتور آرمیچر، یه تیکه نخ و قطعات پرینت سه‌بعدی، یه وسیله سرگرم‌کننده و باحال ساخت. ساختنش اصلا کاری نداشت و می‌تونه یه سرگرمی عالی برای روزهای تعطیل باشه.

امیدواریم که تو هم مثل ما از ساختن این گجت لذت برده باشی. هر تغییری که دوست داشتی تو طراحی بده، جنس نخ‌ها رو عوض کن و حسابی باهاش سرگرم شو. اگه این آموزش رو دوست داشتی، حتما با دوستات به اشتراک بذار و نظرت رو هم برامون بنویس.
