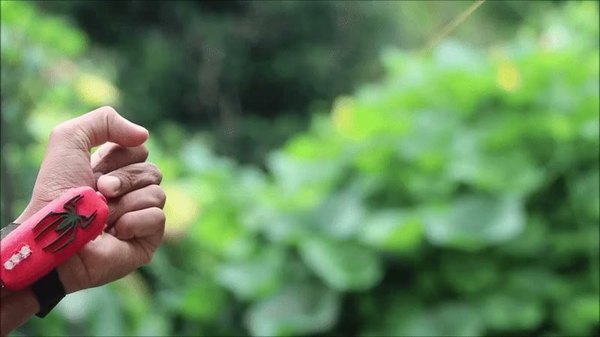

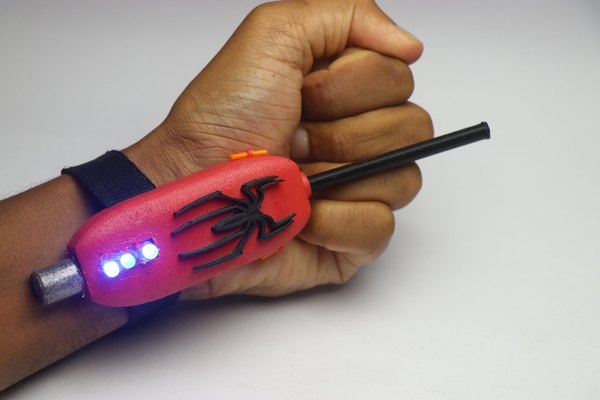

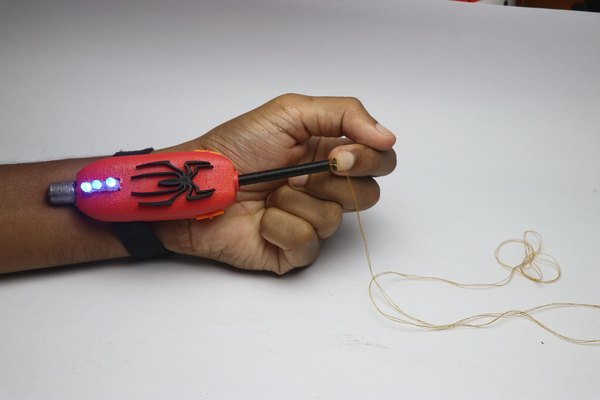

تار انداز واقعی مرد عنکبوتی با پرینتر سه‌بعدی و مدار ساده

+4

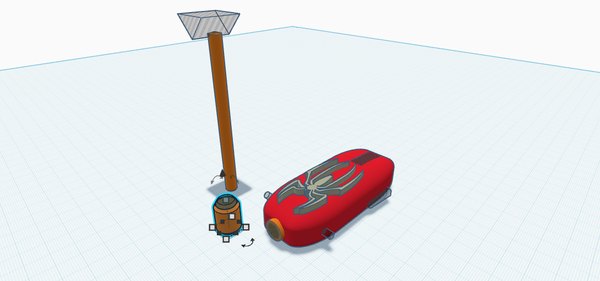

اول از همه باید سراغ ساخت بدنه اصلی گجت برویم. تمام بخش‌های این پروژه با دقت طراحی شده‌اند تا هم ظاهر جذابی داشته باشند و هم عملکرد پرتاب به بهترین شکل انجام شود. این بدنه طوری سایز شده که روی اکثر دست‌ها به خوبی می‌نشیند و کار با آن بسیار راحت است.

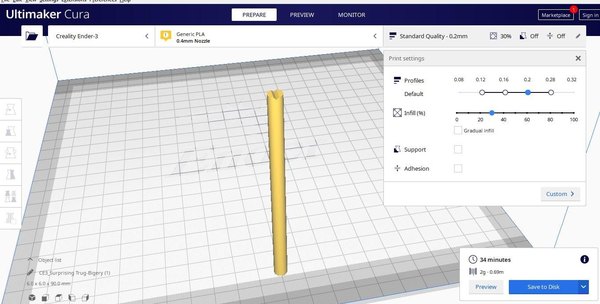

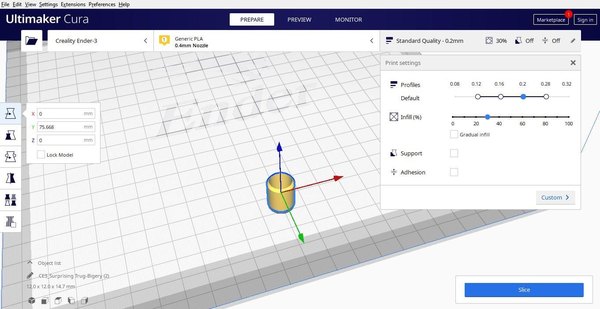

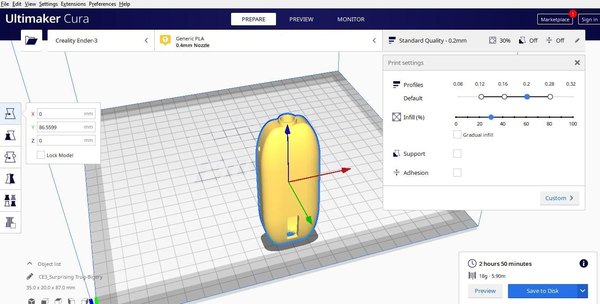

حالا کافی است فایل‌های سه‌بعدی (STL) را وارد نرم‌افزار اسلایسر خودت (مثل Cura) بکنی و آماده پرینت شوی. اگر می‌خواهی نتیجه کار بی‌نقص باشد، به تصاویری که در این مرحله گذاشتیم دقت کن.

تنظیمات پرینت پیچیدگی خاصی ندارد؛ فقط یادت باشد که نیازی به استفاده از ساپورت (Support) و رافت (Raft) برای این قطعات نداری تا سطح کار تمیزتر دربیاید. کلا سه قطعه برای پرینت داریم که زمان زیادی هم نمی‌برند. بعد از اینکه کار دستگاه پرینتر سه‌بعدی تمام شد، قطعات آماده هستند تا بر اساس سلیقه‌ت رنگ‌آمیزی شوند.

+2

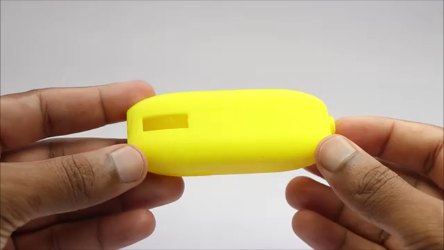

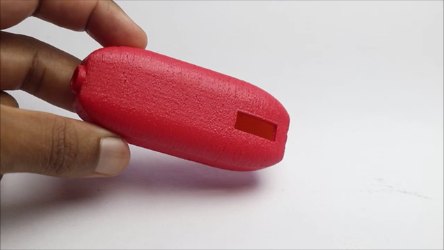

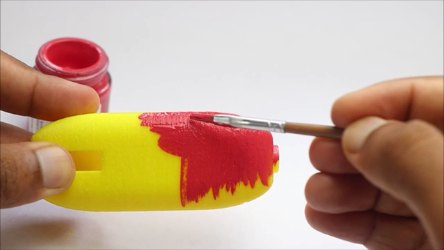

بریم سراغ زیباسازی و آماده کردن قطعات پرینت‌شده. برای این پروژه بهترین حالت استفاده از فیلامنت قرمز است، اما اگر مثل من فیلامنت قرمز در دسترس نداشتی، می‌توانی قطعات را با رنگ‌های دیگر (مثلا زرد) پرینت بگیری و سپس با رنگ اکریلیک یا رنگ پارچه قرمز، آن‌ها را حسابی رنگ‌آمیزی کنی. اجازه بده رنگ قطعات کاملا خشک شود. حالا باید قطعه اصلی پرتاب‌شونده را آماده کنیم. این قسمت شبیه یک میله کوچک است.

به یک سر آن یک تکه فوم نرم می‌چسبانیم تا موقع پرتاب ایمن باشد و آسیبی به جایی نزند. سر دیگر آن هم یک حالت قلاب برعکس دارد که کش لاستیکی به آن گیر می‌کند. برای جذاب‌تر شدن کار، یک قطعه عنکبوت هم داریم که نماد اصلی این گجت است.

در نهایت، بخش نگهدارنده باتری را داریم که منبع تغذیه سیستم نوری ما داخل آن قرار می‌گیرد. تمام این قطعات در کنار هم ظاهر نهایی تار انداز را شکل می‌دهند.

+6

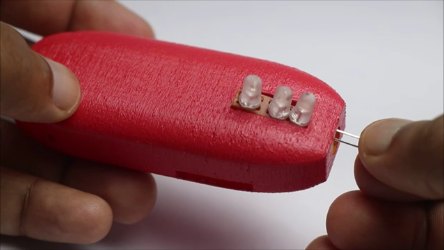

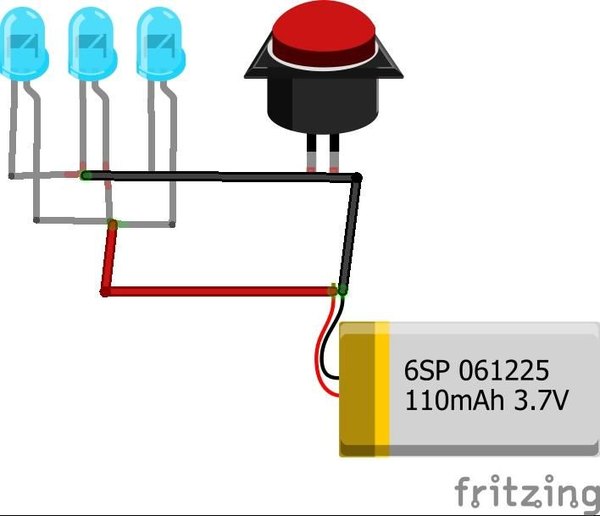

حالا نوبت به بخش الکترونیکی پروژه می‌رسد تا گجت ما یک افکت نوری جذاب هم داشته باشد. مدار ما بسیار ساده است و فقط شامل چند ال‌ای‌دی می‌شود. کافی است پایه‌های مثبت تمام ال‌ای‌دی‌ها را به هم و پایه‌های منفی را هم به یکدیگر متصل کنی.

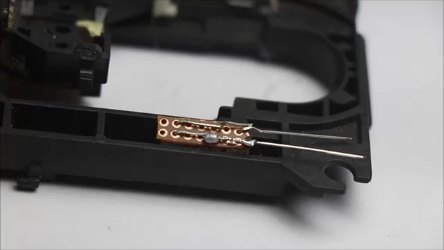

برای مرتب شدن کار می‌توانی از یک تکه برد سوراخ‌دار استفاده کنی. پایه‌ها را لحیم کن و سیم‌های اضافی را بچین. حتما قبل از نصب روی بدنه، سیستم را با باتری تست کن تا مطمئن شوی تمام ال‌ای‌دی‌ها به درستی روشن می‌شوند.

لبه‌های برد را کمی سنباده بزن تا راحت داخل بدنه پرینت‌شده جا بگیرد. برای ساخت سوئیچ و روشن شدن لامپ‌ها، یک ترفند جالب پیاده می‌کنیم. داخل محفظه باتری یک آهنربای نئودیمیوم کوچک می‌چسبانیم. سیم‌های مسی مدار را طوری روی لبه‌های نگهدارنده باتری قرار می‌دهیم که به عنوان پایانه اتصال عمل کنند.

در واقع، خود محفظه باتری نقش یک کلید فشاری را بازی می‌کند. وقتی بدنه باتری به سمت پایین فشرده می‌شود، اتصال سیم‌ها برقرار شده و مدار روشن می‌شود. حالا بخش میانی این نگهدارنده را روی بدنه اصلی چسب بزن.

با این کار، وقتی گجت را روی دستت می‌بندی و مچت را به سمت عقب خم می‌کنی، این قسمت فشرده شده و نور زیبایی شلیک تار را همراهی می‌کند.

+1

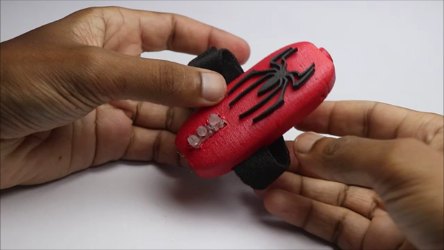

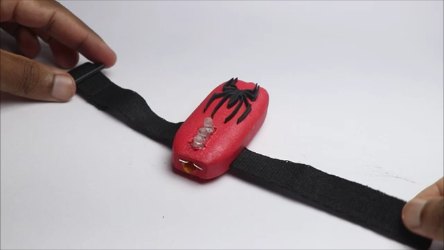

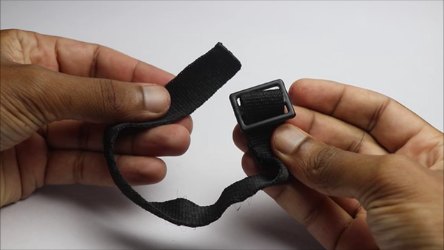

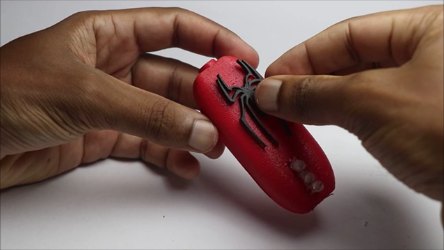

در این مرحله باید قطعات را روی هم سوار کنیم تا گجت کامل شود. اول از همه نماد عنکبوت را بردار، یک قطره چسب روی آن بزن و دقیقا روی قسمت بالایی بدنه بچسبان. این کار ظاهر دستگاه را به‌شدت حرفه‌ای می‌کند. برای بستن تار انداز روی مچ دست، می‌توانی از بند کلاه‌های ایمنی قدیمی یا هر بند برزنتی دیگری استفاده کنی.

بند را به اندازه مچ دستت ببر و از شیارهای روی بدنه رد کن. دستگاه را روی دستت ببند و بررسی کن که کاملا کیپ و راحت باشد. اگر سایزش مناسب نبود، بند را دوباره تنظیم کن و در صورت نیاز لبه‌های آن را با چسب محکم کن.

برای شارژ باتری لیتیومی هم نیازی به باز کردن کل مدار نیست؛ خیلی راحت می‌توانی باتری را در بیاوری و با استفاده از یک ماژول شارژر ساده (مثل TP4056)، آن را دوباره پر کنی.

+1

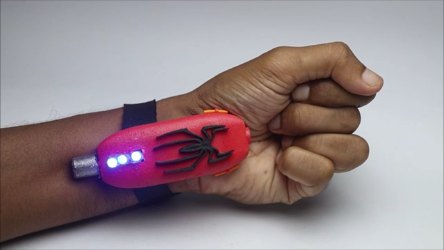

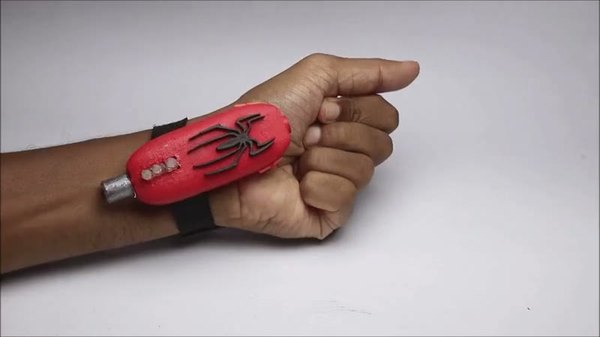

بریم سراغ هیجان‌انگیزترین بخش کار، یعنی تست تار انداز! استفاده از این گجت خیلی راحت است. آن را روی مچ دستت ببند و بندها را محکم کن. دقت کن کلیدی که در مراحل قبل ساختیم، طوری قرار بگیرد که با خم کردن مچ دست به سمت بالا، به راحتی فشرده شود.

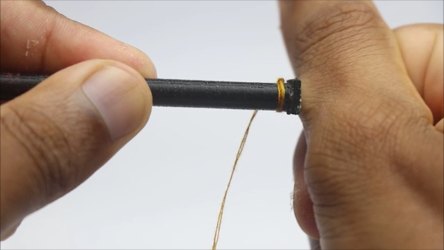

برای اینکه میله پرتاب‌شونده گم نشود و دقیقا شبیه تار عنکبوت عمل کند، یک نخ محکم را به انتهای آن گره بزن و سر دیگر نخ را به بدنه اصلی متصل کن. اینطوری وقتی میله شلیک می‌شود، نخ پشت سر آن کشیده شده و صحنه‌ای دقیقا شبیه پرتاب تار خلق می‌کند.

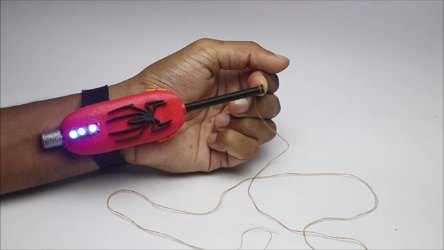

میله پرتاب را داخل لوله قرار بده و تا انتها به سمت عقب هل بده تا کش درگیر شود. حالا وقتی مچ دستت را به سمت بالا خم کنی، همزمان که کلید نوری فشرده می‌شود و ال‌ای‌دی‌ها روشن می‌شوند، مکانیزم آزاد شده و تار شما با سرعت به بیرون پرتاب می‌شود. می‌توانی از نخ‌هایی با رنگ‌ها و ضخامت‌های مختلف استفاده کنی تا افکت‌های جذاب‌تری بسازی.

امیدواریم از این آموزش در آیسی‌مدار لذت برده باشی و این گجت خفن را برای خودت یا دوستانت بسازی. اگر در حین ساخت سوالی برایت پیش آمد یا ایده‌ای برای ارتقای این تار انداز داشتی، حتما در بخش نظرات با ما به اشتراک بگذار. منتظر دیدن پروژه‌های جذاب شما هستیم!
