گوشواره مکعبی نورانی با میکروکنترلرهای خراب

+4

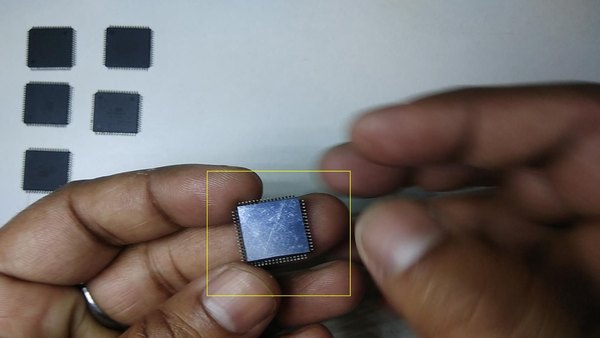

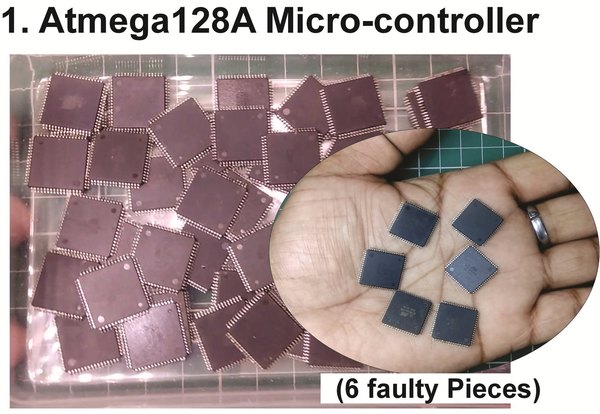

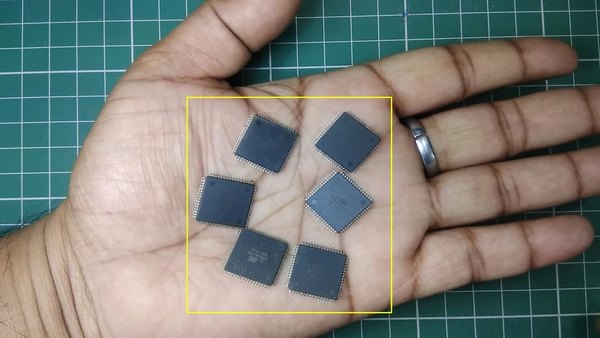

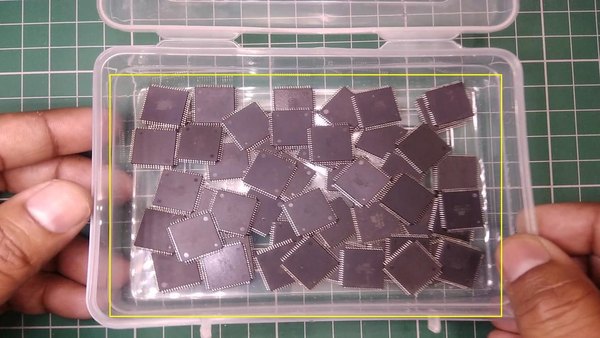

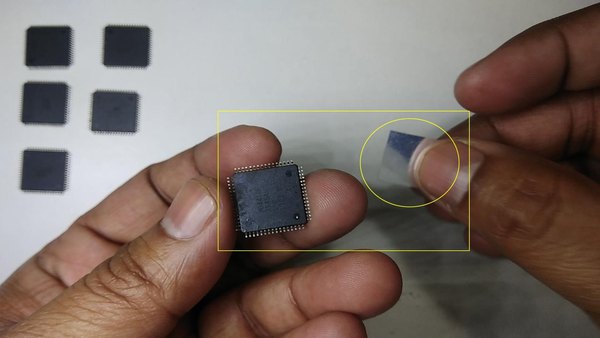

اول از همه باید شش تا میکروکنترلر خراب رو برای هر مکعب آماده کنی. این قطعات رو برگردون و پشت هر کدوم یک مقدار چسب قطره‌ای فوری بزن.

حالا تکه‌های کاغذ یا برچسب نقره‌ای رو دقیقا روی قسمت‌های چسب‌خورده بچسبون. این ورقه‌های نقره‌ای قراره مثل یک آینه یا رفلکتور عمل کنن و نور ال‌ای‌دی RGB رو بازتاب بدن تا افکت نوری گوشواره خیلی درخشان‌تر و جذاب‌تر بشه.

+7

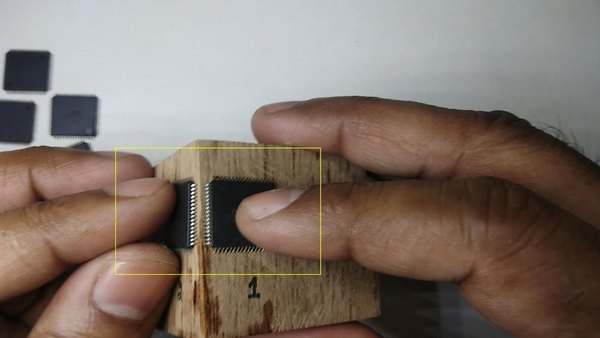

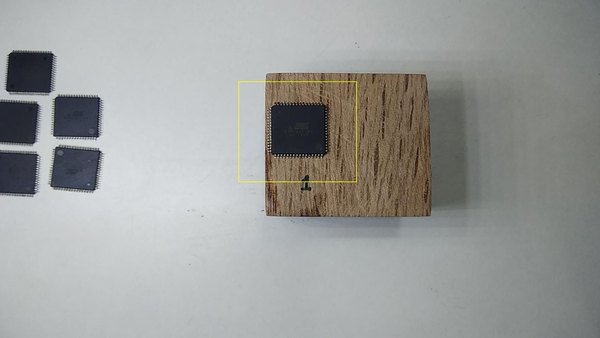

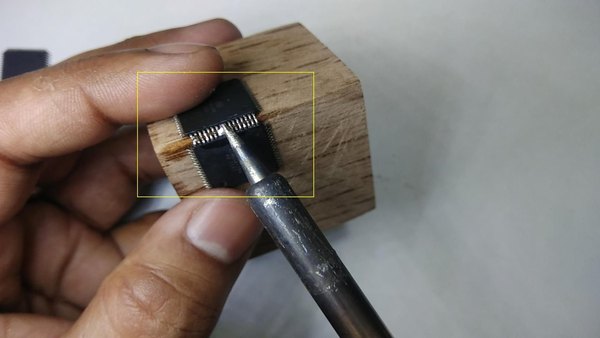

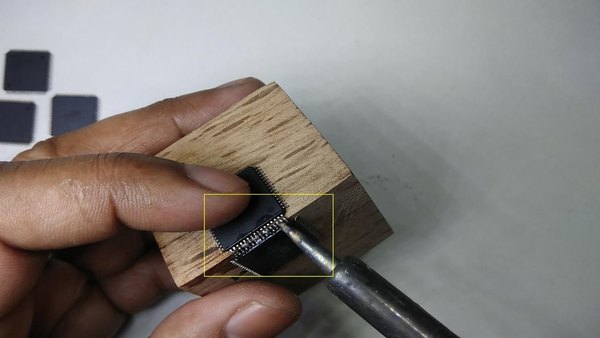

برای اینکه بتونیم مکعب رو تمیز و زاویه‌دار دربیاریم، به یک تکه چوب مستطیلی نیاز داری تا به عنوان شابلون کمکت کنه. دو تا از میکروکنترلرها رو روی گوشه چوب قرار بده تا زاویه نود درجه بگیرن و بعد پایه‌هاشون رو با دقت به هم لحیم کن. حالا میکروکنترلر سوم رو بیار و به این ترکیب اضافه کن و لحیم‌کاری رو انجام بده.

الان پایه اصلی پروژه آماده است و یک شکل سه‌گوش تشکیل شده. توی قدم بعدی باید قطعات الکترونیکی رو داخل این فضای خالی جا بدیم.

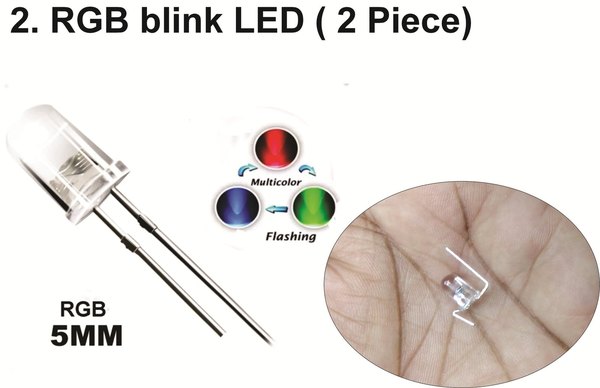

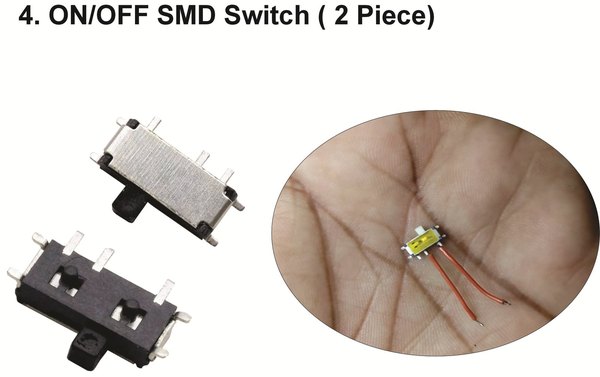

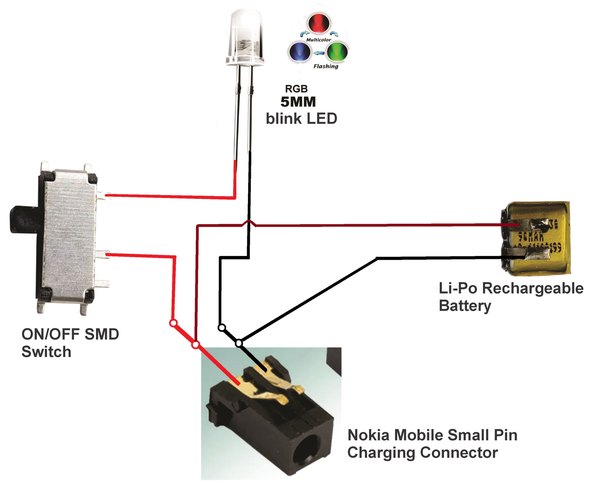

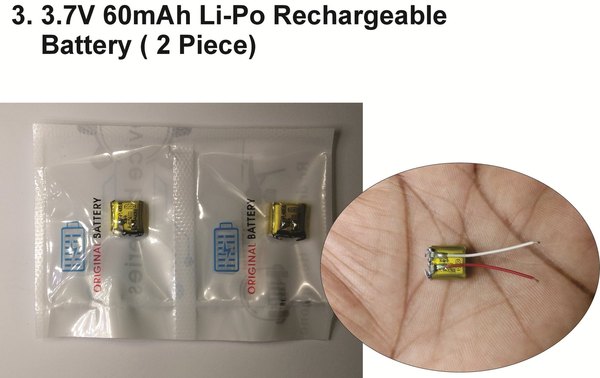

مداری که اینجا استفاده می‌کنیم خیلی ساده و جمع‌وجوره. کل این مدار از چهار تا قطعه اصلی تشکیل شده که باید با ظرافت به هم وصل بشن. این قطعات شامل یک سوکت شارژ سوزنی نوکیا، یک باتری Li-Po قابل شارژ 3.7 ولت 60 میلی‌آمپری، یک ال‌ای‌دی چشمک‌زن RGB و یک کلید قطع و وصل SMD هستن. سوکت شارژ رو باید مستقیم به باتری وصل کنی تا بتونی راحت گوشواره رو بعد از خالی شدن شارژ کنی.

پایه مثبت ال‌ای‌دی هم به کلید وصل می‌شه تا جریان رو کنترل کنه؛ یعنی هر وقت کلید رو روشن کنی، ال‌ای‌دی رنگی شروع به درخشش می‌کنه. نقشه کامل اتصالات رو می‌تونی توی تصویر همین بخش ببینی و دقیقا طبق همون پیش بری.

+19

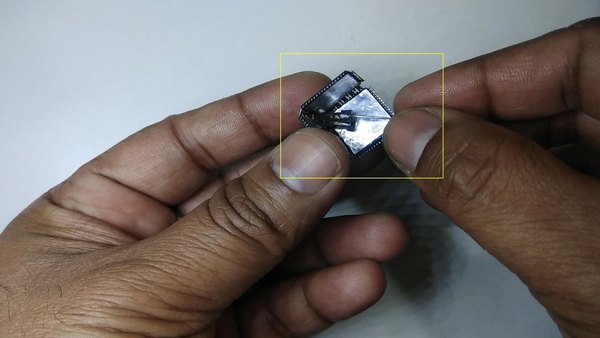

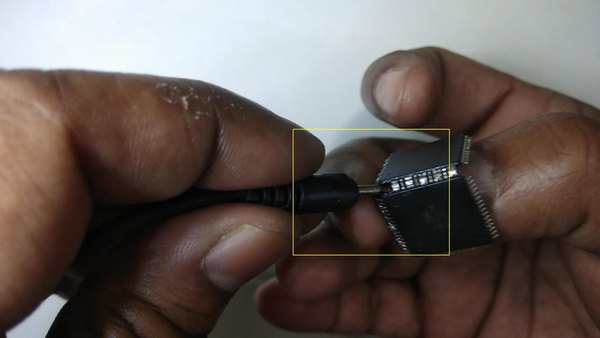

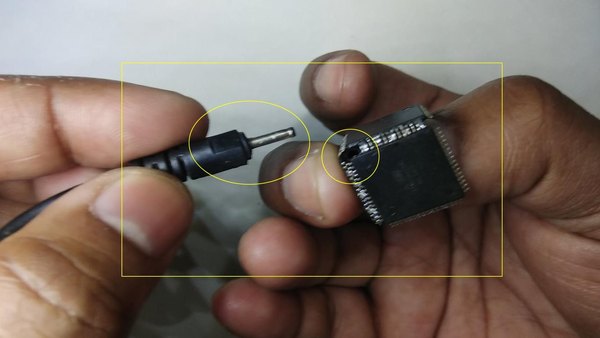

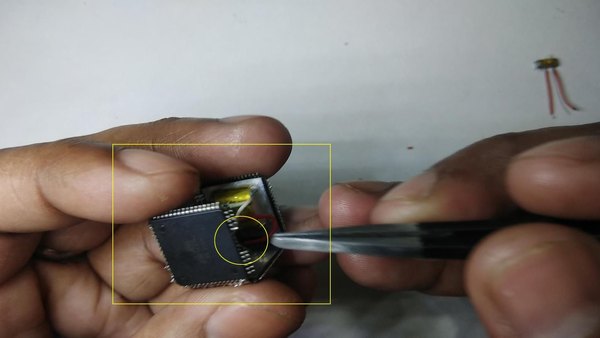

ساختاری که توی مراحل قبل با سه تا میکروکنترلر ساختی، الان شبیه یک گوشه از مکعب شده که وسطش کاملا باز و خالیه. باید سوکت شارژ رو طوری جاسازی کنی که فیش شارژر بتونه از بیرون واردش بشه. با یک مینی‌دریل، فضای بین پایه‌ها رو کمی بازتر کن و سوکت رو با چسب قطره‌ای همون‌جا محکم کن. بعدش باتری Li-Po رو بردار و به یکی از دیواره‌های داخلی مکعب بچسبون.

حالا نوبت ال‌ای‌دی RGB است. پایه‌هاش رو طوری خم کن که راحت داخل این فضای تنگ جا بشه و با کمک یک پنس و هویه، اون رو سر جای خودش ثابت کن.

حواست باشه که اتصالات باتری، سوکت و ال‌ای‌دی رو دقیقا طبق همون نقشه مدار که قبلا دیدیم انجام بدی. وقتی تست کردی و دیدی ال‌ای‌دی به درستی روشن می‌شه، میکروکنترلر چهارم رو بیار و به مجموعه لحیم کن. با اضافه شدن قطعه چهارم، مکعب ما شکل منسجم‌تری می‌گیره ولی هنوز از دو طرف بازه تا بتونیم کلید رو جاسازی کنیم.

+15

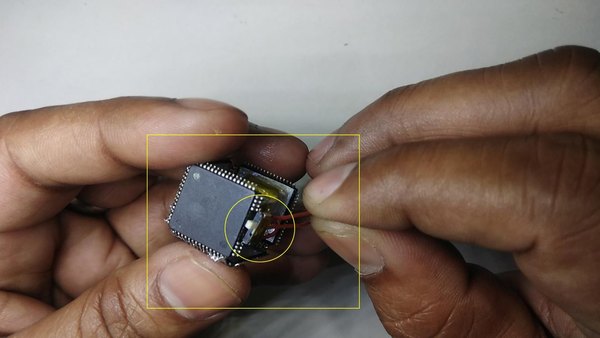

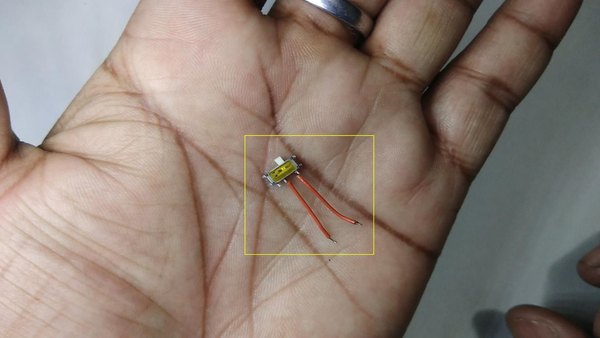

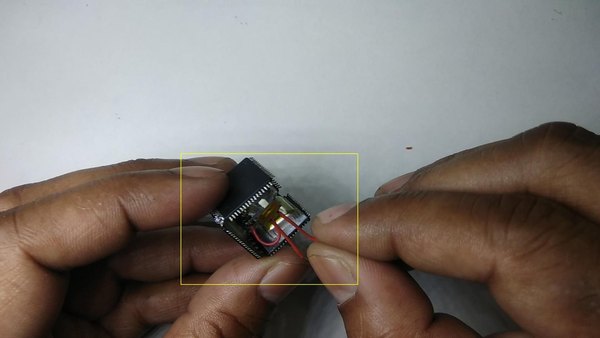

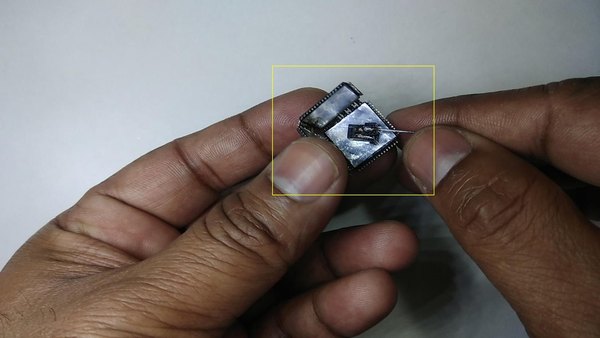

بعد از نصب قطعه چهارم، نوبت به نصب کلید SMD می‌رسه. برای اینکه کلید خیلی تمیز روی لبه کار بشینه، چند تا از پایه‌های یکی از میکروکنترلرهای باقی‌مونده رو با سیم‌چین قطع کن. حالا کلید رو توی همون فضای خالی قرار بده و لحیمش کن.

یک پایه کلید رو به قطب مثبت ال‌ای‌دی و پایه دیگه‌اش رو به قطب مثبت باتری وصل و لحیم کن. حالا اگه کلید رو بزنی، مدار کامل می‌شه و ال‌ای‌دی روشن می‌شه.

میکروکنترلر پنجم رو بیار تا فضای خالی کنار کلید رو بپوشونی. یادت نره که برای این قطعه هم باید چند تا از پایه‌ها رو حذف کنی تا به کلید گیر نکنه و کاملا مماس باهاش قرار بگیره.

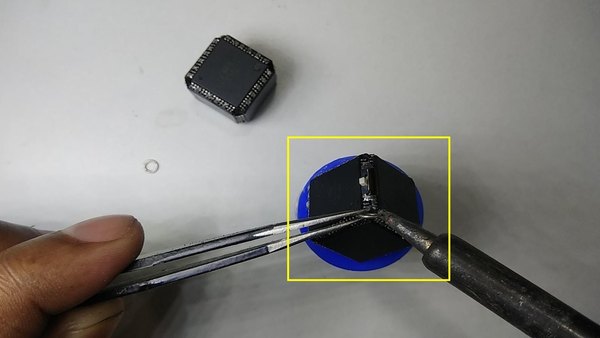

در نهایت با اضافه کردن میکروکنترلر ششم، مکعب تو کاملا بسته می‌شه و یک حجم جذاب به دست میاد. وقتی کلیدی که روی لبه قرار گرفته رو بزنی، نور از درزهای بین میکروکنترلرها بیرون می‌زنه. دقیقا تمام این مراحل رو از اول تکرار کن تا لنگه دوم گوشواره هم ساخته بشه.

برای اینکه ظاهر کار حرفه‌ای بشه، یک مقدار خمیر لحیم بردار و با نوک هویه روی تمام درزها و اتصالاتی که لحیم‌کاری کردی بکش. این کار باعث می‌شه قلع‌های اضافه ذوب بشن و لبه‌های مکعب کاملا تمیز، صیقلی و یکدست دربیاد. شاید یکم زمان‌بر باشه، ولی نتیجه کار رو عالی می‌کنه.

+10

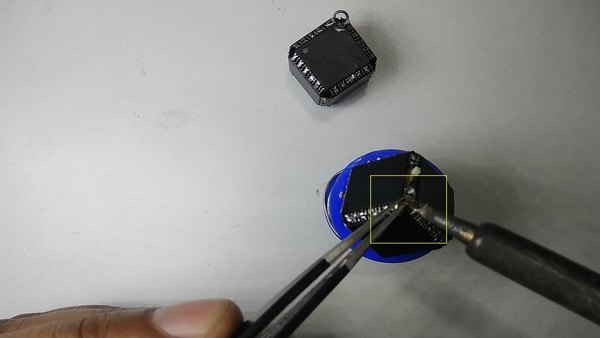

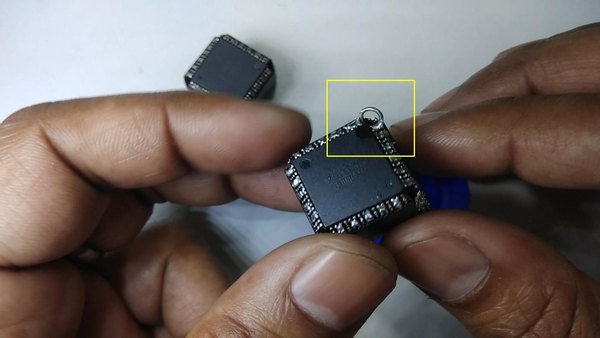

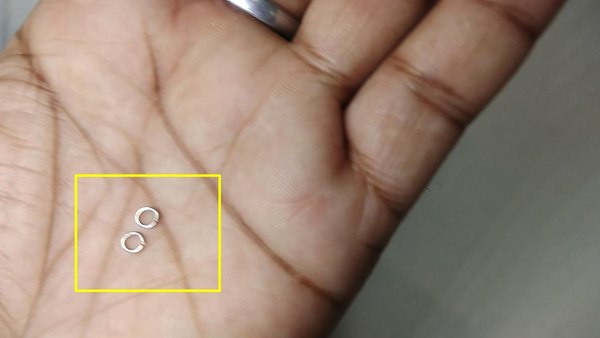

الان دو تا مکعب نوری فوق‌العاده داری که باید رسما تبدیل به گوشواره بشن. اول از همه دو تا حلقه سیمی کوچیک و محکم بردار و به بالاترین قسمت هر مکعب لحیم کن. بعد از اون، یک زنجیر نقره‌ای رنگ رو به دو قسمت کاملا مساوی تقسیم کن.

یک سر این زنجیرها رو به حلقه‌ای که روی مکعب لحیم کردی وصل کن و سر دیگه‌شون رو به گیره یا آویز گوشواره متصل کن. به همین سادگی، ست گوشواره‌های الکترونیکی و نورانی تو آماده استفاده است.

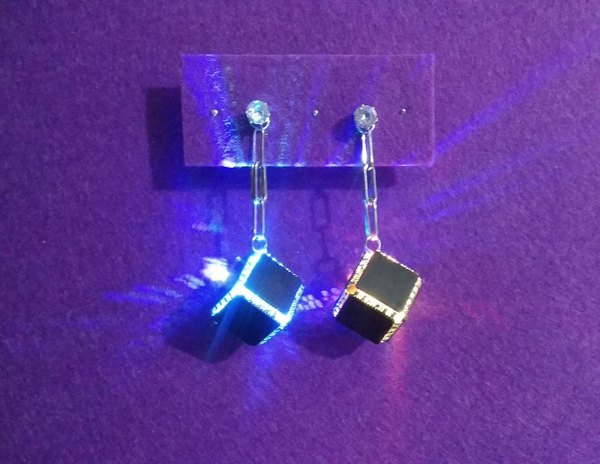

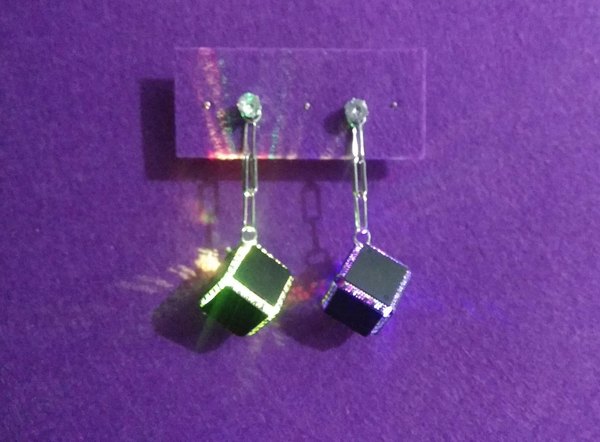

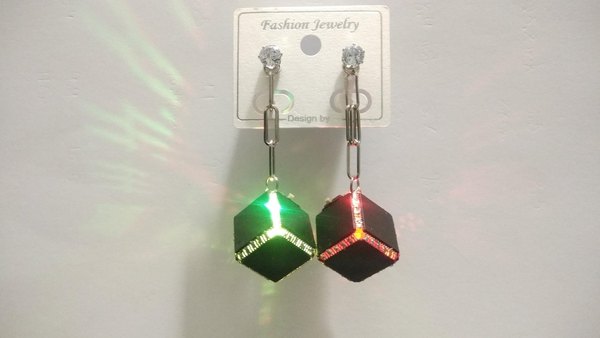

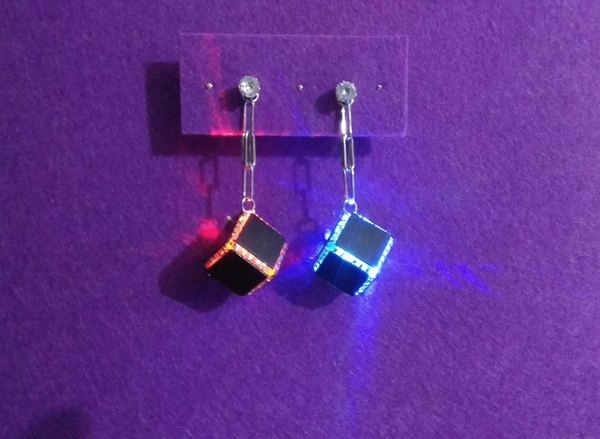

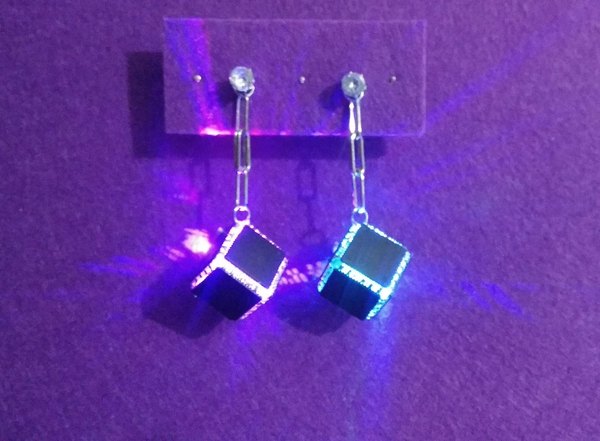

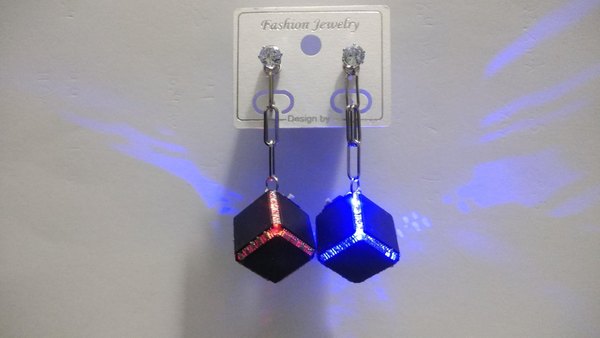

این هم از نتیجه نهایی کار! ترکیب میکروکنترلرهای دورریختنی با نورپردازی داخلی و ورقه‌های بازتاب‌دهنده نقره‌ای، یک ظاهر سایبرپانک و به‌شدت خاص به این گوشواره‌ها داده.

بهترین بخش این پروژه، استفاده از باتری‌های قابل شارژ Li-Po هست؛ این یعنی می‌تونی بارها و بارها روشنشون کنی و هر وقت باتری ضعیف شد، خیلی راحت مثل یک وسیله الکترونیکی شارژشون کنی.

ساخت این پروژه به خاطر ظریف‌کاری‌ها و اتصالات مینیاتوری شاید کمی زمان‌بر باشه، اما وقتی نور روشن می‌شه و نتیجه رو می‌بینی، خستگی کاملا از تنت بیرون می‌ره.

حتما نظرت رو درباره این ایده متفاوت برامون بنویس. اگه تو هم تا حالا با قطعات سوخته و خراب، کاردستی یا اکسسوری جالبی ساختی، حتما توی بخش نظرات تجربه‌ات رو باهامون به اشتراک بذار!
