آمپلی‌فایر صوتی ۲ وات با آی‌سی TDA7052

برای شروع کار، اول از همه به یه آیسی TDA7052 نیاز داری که قلب تپنده مدارمونه و خیلی راحت تو همه فروشگاه‌های قطعات الکترونیکی پیدا می‌شه.

در کنار آیسی، دو تا خازن 220 میکروفاراد و یه خازن سرامیکی 100 نانوفاراد هم لازم داریم. البته اگه قراره مدارت رو با باتری روشن کنی، می‌تونی این خازن‌ها رو کلا حذف کنی. برای کنترل بلندی صدا هم یه ولوم یا پتانسیومتر 4.7 کیلواهم تهیه کن. همه این قطعات رو قراره روی یه تیکه برد سوراخ‌دار کوچیک پیاده کنیم.

مقداری سیم مسی نازک هم برای برقراری اتصالات روی برد دم دستت باشه تا کار لحیم‌کاری راحت‌تر پیش بره. برای تامین برق مدارت می‌تونی از چند تا باتری معمولی استفاده کنی تا پروژه‌ات کاملا قابل‌حمل و پرتابل بشه.

در نهایت به یه جک صدای 3.5 میلی‌متری نیاز داری تا بتونی کابل AUX رو به موبایل یا پخش‌کننده موسیقی‌ات وصل کنی و ورودی صدا رو به مدار بدی.

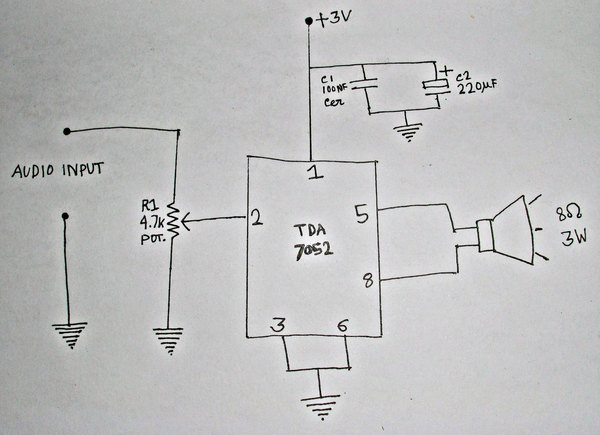

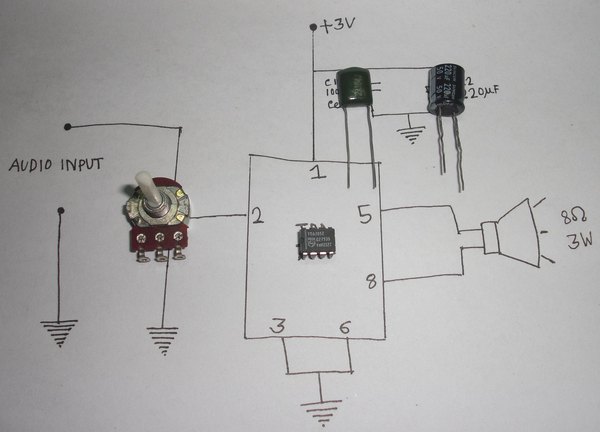

طبق نقشه مداری که تو عکسا می‌بینی، باید قطعات رو روی برد سوراخ‌دار بچینی و پایه‌هاشون رو لحیم کنی.

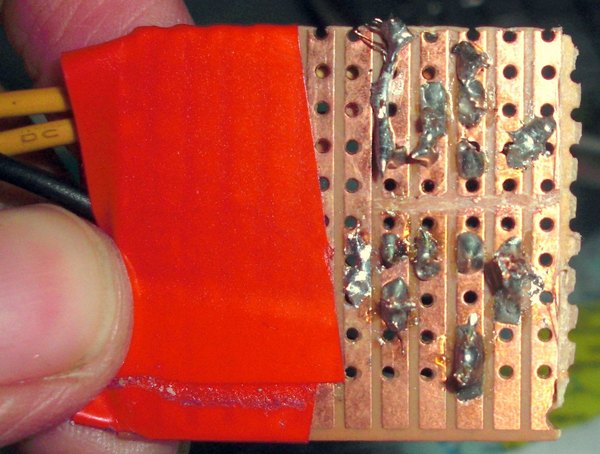

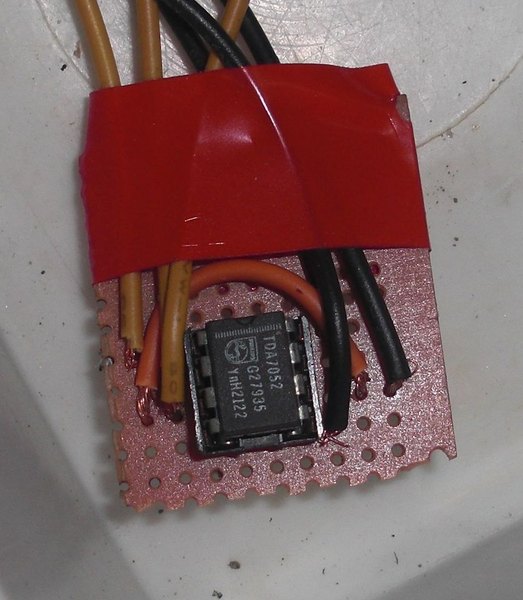

برای اینکه آیسی بر اثر حرارت هویه آسیب نبینه، حتما از یه سوکت 8 پین استفاده کن. یادت باشه روی برد سوراخ‌دار، مسیرهای مسی بین پایه‌های آیسی رو با یه کاتر یا ابزار مناسب قطع کنی تا اتصالی بین پین‌های روبه‌روی هم به وجود نیاد. همون‌طور که گفتم، اگه از باتری استفاده می‌کنی نیازی به خازن‌ها نیست، اما برای تغذیه با آداپتور حتما اونا رو تو مدار قرار بده تا نویز برق گرفته بشه.

برای اینکه سیم‌های ورودی و خروجی محکم باشن و با جابه‌جایی قطع نشن، می‌تونی اونا رو با کمی چسب حرارتی روی برد مهار کنی. این مدار بهت یه خروجی صدای 1 تا 2 وات میده.

شاید به ذهنت برسه که اول مدار رو روی برد بورد ببندی و تست کنی، اما معمولا آمپلی‌فایرهای صوتی روی برد بورد نویز می‌گیرن و خوب کار نمی‌کنن؛ پس بهتره از همون اول قطعات رو مستقیم روی برد سوراخ‌دار لحیم کنی تا یه صدای شفاف و عالی بگیری.

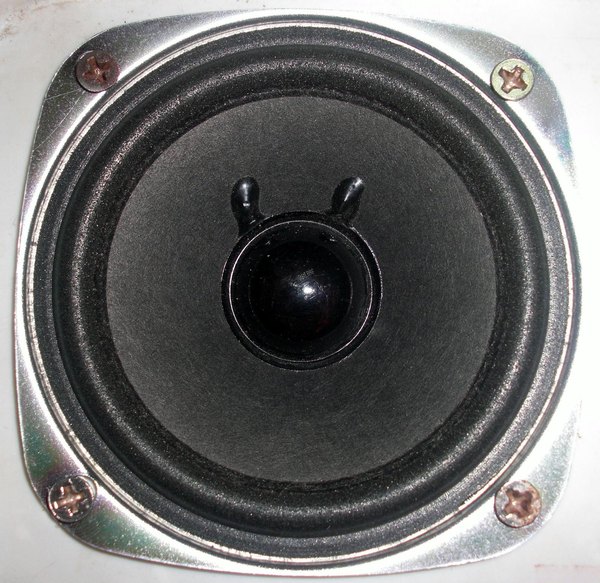

حالا که لحیم‌کاری تموم شده، جک صدا رو به موبایل، لپ‌تاپ یا هر دستگاه پخش‌کننده دیگه‌ای وصل کن و یه موزیک پلی کن. ولوم رو به آرومی بچرخون؛ می‌بینی که صدای خروجی خیلی خوب و شفاف از بلندگو پخش می‌شه و از شنیدن نتیجه کارت حسابی لذت می‌بری.

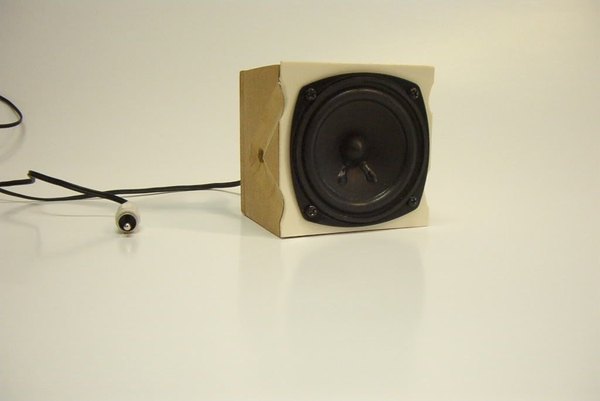

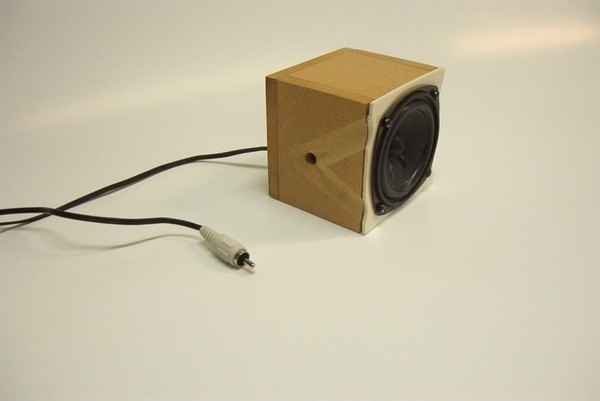

برای اینکه پروژه‌ات ظاهر حرفه‌ای‌تری داشته باشه، می‌تونی یه قاب کوچیک پلاستیکی یا چوبی براش بسازی. کافیه جای ولوم، کلید روشن و خاموش و جک صدا رو روی بدنه قاب سوراخ کنی و مدارت رو کاملا ایمن داخلش قرار بدی. این کار هم به زیبایی پروژه کمک می‌کنه و هم جلوی آسیب دیدن قطعات الکترونیکی رو می‌گیره.

به همین راحتی تونستی یه آمپلی‌فایر صوتی 2 وات کاربردی و جمع‌وجور بسازی. این مدار پایه خیلی خوبی برای ساخت اسپیکرهای پرتابل یا سیستم‌های صوتی کوچیکه. اگه این پروژه رو ساختی یا ایده‌ای برای بهتر کردنش داری، حتما تو بخش نظرات برامون بنویس و تجربیاتت رو به اشتراک بذار. مرسی که تا پایان این آموزش همراه ما بودی، امیدوارم حسابی به دردت خورده باشه!
