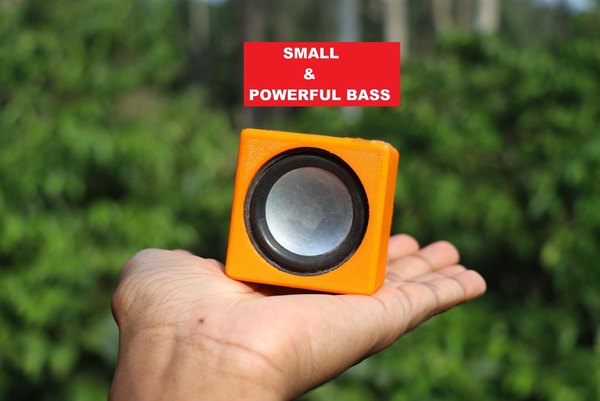

اسپیکر بلوتوثی شارژی با بیس فوق‌العاده

+2

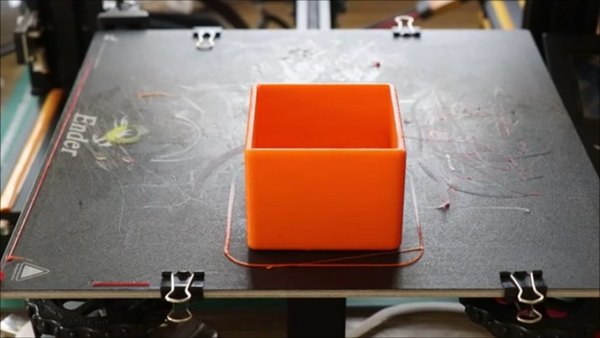

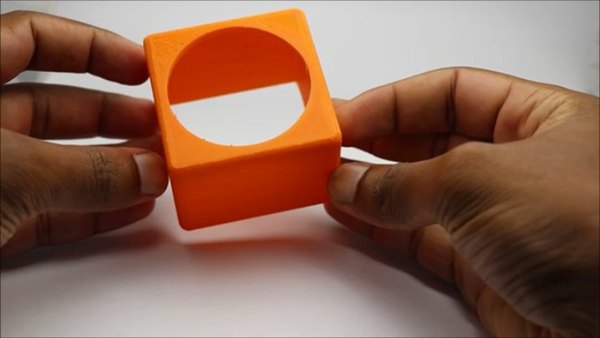

برای بدنه این اسپیکر سراغ پرینتر سه‌بعدی می‌رویم. طراحی قاب خیلی ساده است و با استفاده از نرم‌افزارهای رایجی مثل Tinkercad انجام شده و فایل‌های آن برای پرینت آماده است.

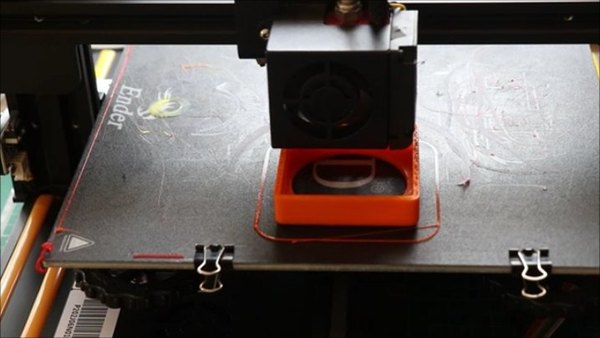

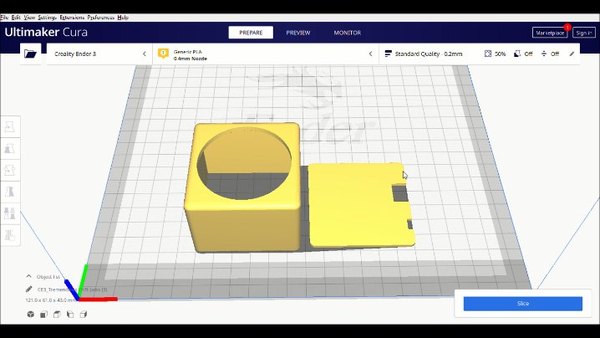

بعد از آماده‌سازی فایل در نرم‌افزار Cura، می‌توانی از فیلامنت دلخواهت استفاده کنی. من در اینجا فیلامنت PLA نارنجی را انتخاب کردم. برای اینکه بدنه اسپیکر محکم باشد و در برابر بیس صدا لرزش اضافه نداشته باشد، بهتر است تراکم یا همان infill را بین 40 تا 50 درصد تنظیم کنی.

پرینت قسمت اصلی بدنه حدود دو ساعت زمان می‌برد و درپوش پایه هم تقریبا نیم ساعت طول می‌کشد. البته این زمان بستگی به تنظیمات و مدل پرینتر سه‌بعدی تو دارد.

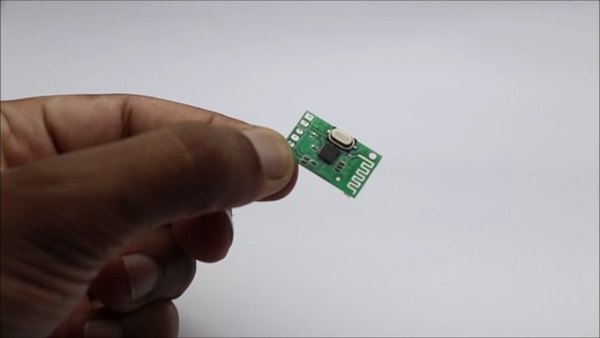

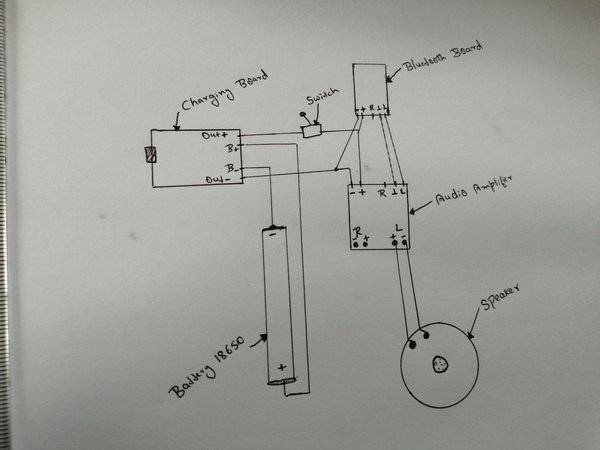

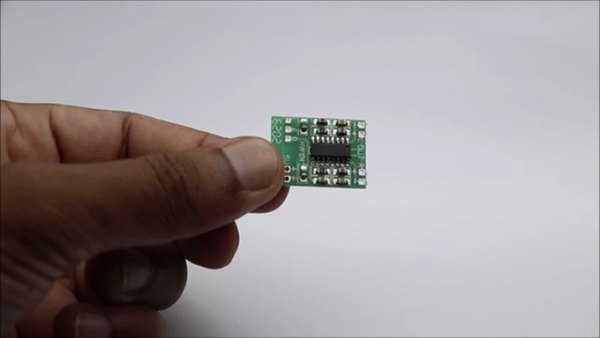

مدار این پروژه را به سه بخش اصلی تقسیم می‌کنیم: ماژول آمپلی‌فایر، گیرنده بلوتوث و برد شارژر. اول از همه باید تغذیه برد بلوتوث و آمپلی‌فایر را تأمین کنیم، پس پایه‌های VCC و GND هر دو ماژول را به خروجی برد شارژر وصل می‌کنیم.

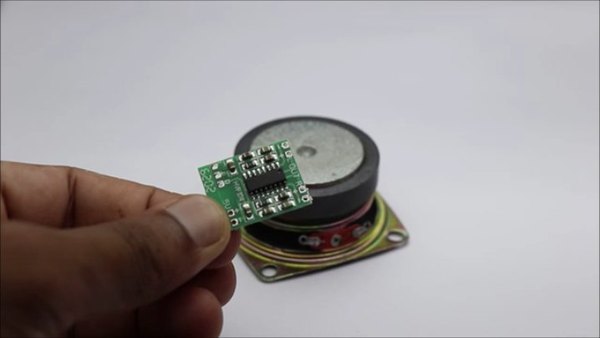

چون در این پروژه فقط از یک بلندگو استفاده می‌کنیم، نیازی به استفاده از تمام خروجی‌های آمپلی‌فایر نیست. کافی است کانال چپ (یا راست) و پایه مشترک روی برد بلوتوث را به ورودی‌های متناظر روی ماژول آمپلی‌فایر متصل کنی.

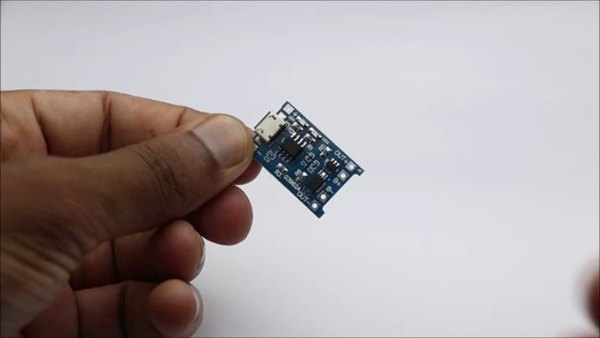

برای روشن و خاموش کردن دستگاه، یک کلید قطع و وصل سر راه سیم مثبت تغذیه قرار می‌دهیم. باتری هم به برد شارژر وصل می‌شود تا خیالت از بابت شارژ ایمن راحت باشد. باتری لیتیومی مستقیم به پایه‌های B+ و B- ماژول شارژر لحیم می‌شود. دقت کن که قطب‌های مثبت و منفی را جابه‌جا لحیم نکنی.

تو می‌توانی از یک باتری 18650 به جای باتری تخت موبایلی استفاده کنی. فقط هنگام لحیم‌کاری به نگه‌دارنده باتری، حتما از اتصال صحیح قطب‌ها مطمئن شو. کیفیت اتصالات در این مرحله روی خروجی نهایی صدا تأثیر مستقیم دارد، پس لحیم‌کاری‌ها را تمیز انجام بده. از سیم‌های با ضخامت مناسب استفاده کن تا جریان به خوبی بین ماژول‌ها منتقل شود و در ولوم‌های بالا دچار افت کیفیت نشوی.

اگر سیم‌ها کمی بلندتر باشند، کار جاسازی قطعات در مرحله بعد برایت خیلی راحت‌تر خواهد شد.

در نهایت یک بار نقشه مدار را با سیم‌کشی خودت تطبیق بده تا مطمئن شوی هیچ سیمی اشتباه وصل نشده است.

+5

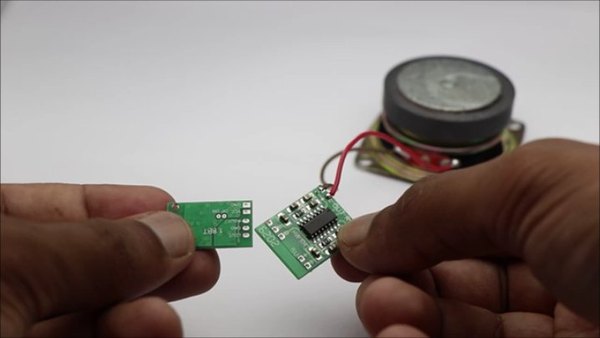

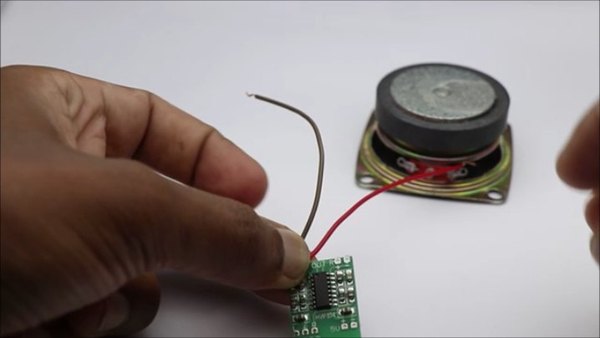

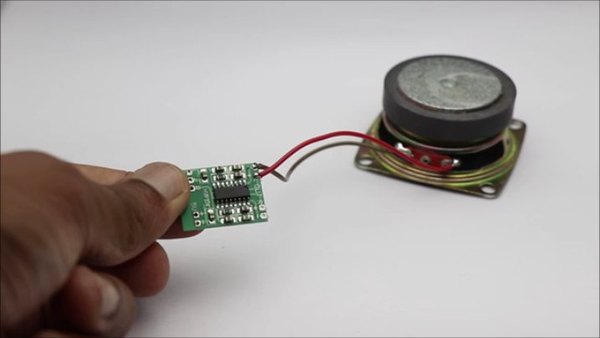

حالا اتوی لحیم‌کاری را گرم کن تا اتصالات را نهایی کنیم. اول سیم‌ها را به برد صوتی لحیم کن و بعد سر دیگرشان را به بلندگو وصل کن. قدم‌به‌قدم پیش برو تا سیمی جا نماند. در مرحله بعد، خروجی ماژول بلوتوث را به ورودی آمپلی‌فایر لحیم می‌کنیم.

در آخر سراغ بخش تغذیه می‌رویم. سیم‌های باتری و برد شارژر را متصل کن و کلید را در مسیر قرار بده. حتما قبل از جا زدن قطعات در قاب، یک بار مدار را تست کن تا مطمئن شوی همه‌چیز درست کار می‌کند.

+3

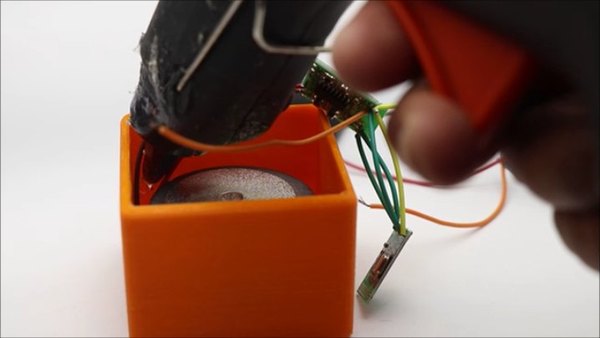

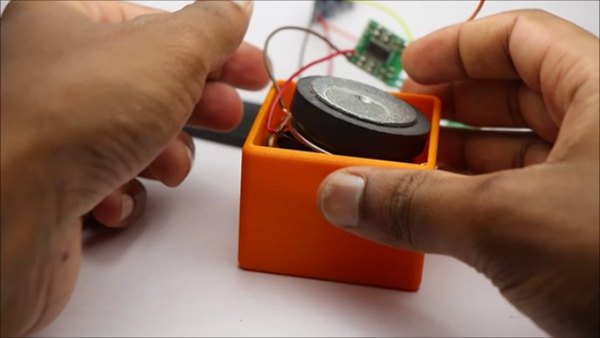

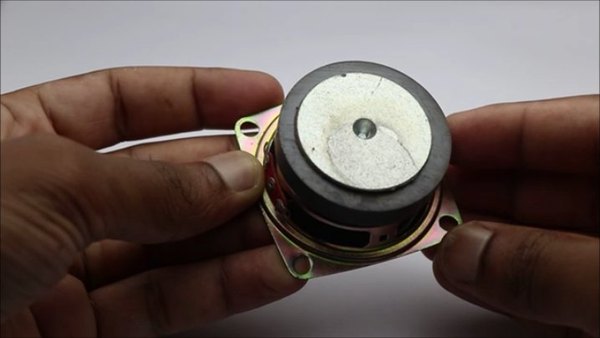

وقتی از سلامت مدار مطمئن شدی، وقت آن است که قطعات را داخل قاب سه‌بعدی جاسازی کنیم. اول بلندگو را در جای خودش قرار بده و دور آن را با چسب حرارتی محکم کن. این کار باعث می‌شود بلندگو بر اثر بیس قوی از جایش تکان نخورد و صدای تمیزی داشته باشی.

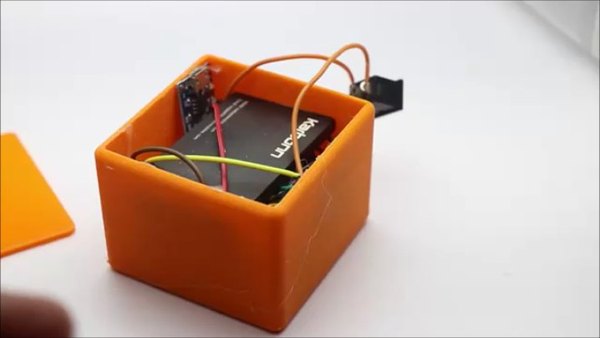

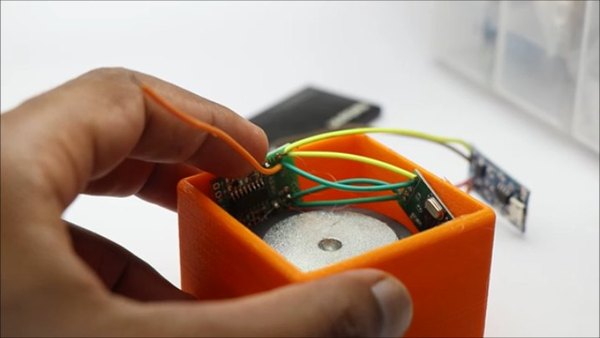

حالا ماژول‌ها را به دیواره‌های داخلی قاب بچسبان. برای فیکس کردن باتری می‌توانی آن را با کمی چسب حرارتی پشت بلندگو مهار کنی؛ فقط حواست باشد که چسب خیلی داغ نباشد تا به باتری آسیب نرسد.

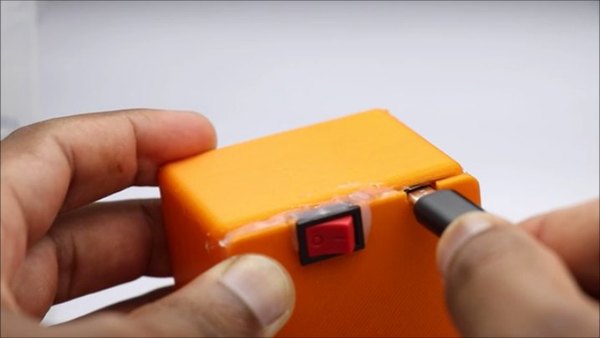

در نهایت کلید را روی درپوش پایه نصب کن، قاب پشتی را ببند و درزها را در صورت نیاز با کمی چسب بپوشان تا محفظه کاملا کیپ شود.

+1

• استفاده از این دستگاه دقیقا مثل اسپیکرهای بازاری است.

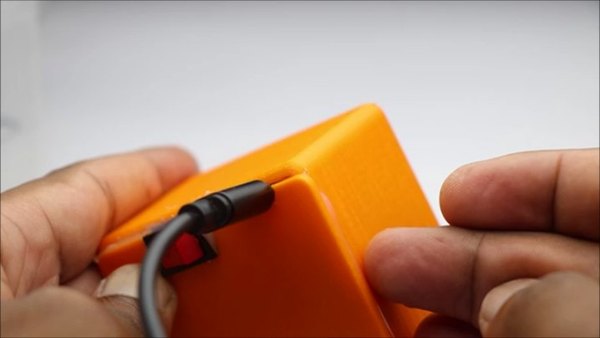

• قبل از اولین استفاده، کابل شارژ را وصل کن و اجازه بده حدود یک ساعت کامل شارژ شود.
• با یک ساعت شارژ، می‌توانی تا دو ساعت و نیم مداوم با بالاترین ولوم موزیک گوش کنی.
• دکمه پاور اسپیکر را روشن کن و بلوتوث گوشی یا تبلتت را فعال کن.

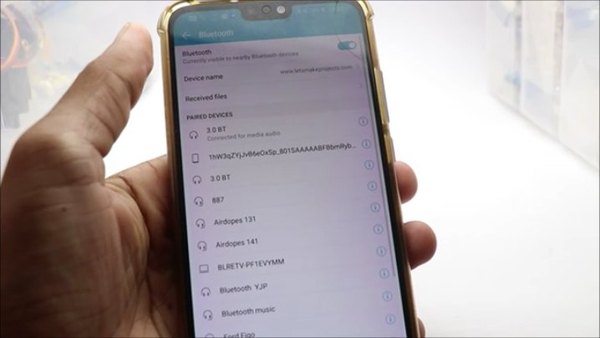

• در لیست بلوتوث‌ها دنبال نام ماژول بگرد (معمولا با اسم 3.0 BT یا مشابه آن پیدا می‌شود) و به آن متصل شو.
• حالا موزیک دلخواهت را پخش کن و از بیس قدرتمند و کیفیت صدای دست‌ساز خودت لذت ببر!

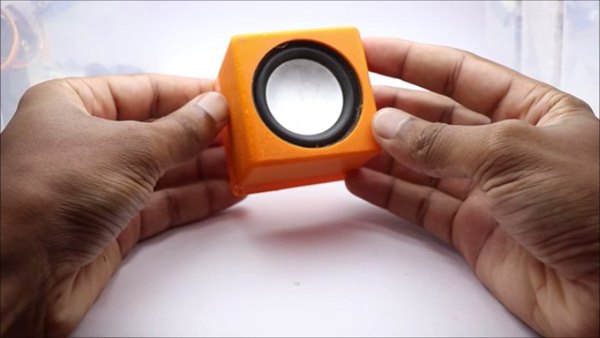

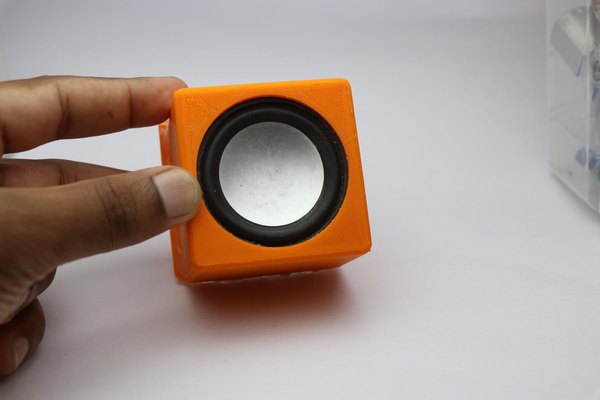

وقتی اولین آهنگ را پلی کنی، قطعا از حجم و کیفیت صدایی که این اسپیکر کوچک تولید می‌کند شگفت‌زده خواهی شد.

به همین سادگی توانستیم یک اسپیکر بلوتوثی شارژی با صدای فوق‌العاده بسازیم. ترکیب یک آمپلی‌فایر کوچک با ماژول بلوتوث و یک بدنه سه‌بعدی، نتیجه‌ای به‌شدت جذاب و کاربردی به همراه دارد که می‌توانی همه‌جا آن را همراه خودت ببری. حتما پیشنهاد می‌کنم در اولین فرصت دست‌به‌کار شوی و این پروژه را بسازی.

اگر در طول ساخت سؤالی برایت پیش آمد یا ایده‌ای برای بهتر کردن بدنه اسپیکر داشتی، حتما در بخش نظرات برایمان بنویس تا با هم در موردش گپ بزنیم.
