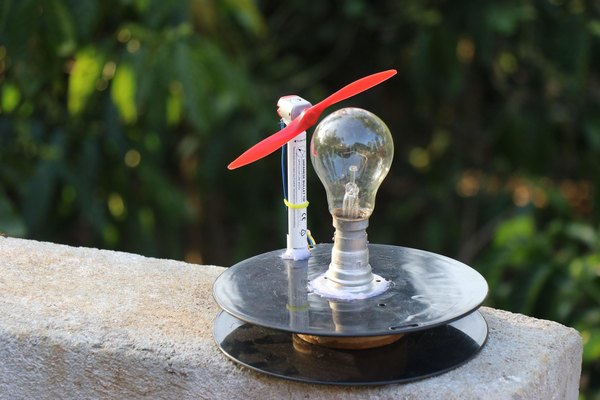

بخاری برقی کوچک و رومیزی با وسایل ساده

+5

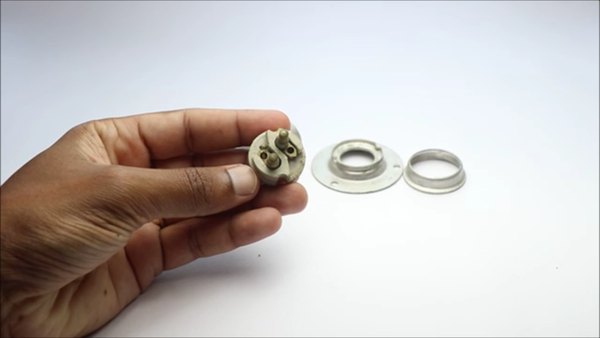

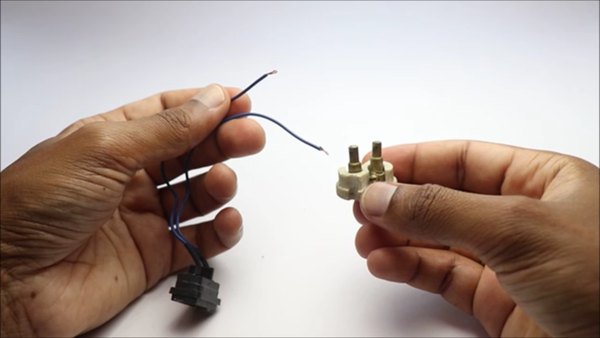

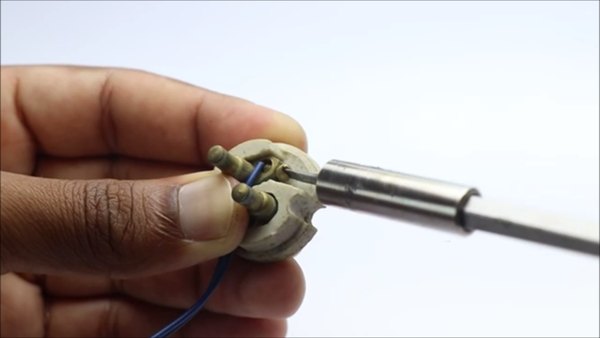

برای شروع کار به یک سرپیچ لامپ نیاز داریم. من از یک سرپیچ آلومینیومی استفاده کردم که خودش سیم نداره. اول سرپیچ رو باز کن، سیم‌های برق رو به پین‌های داخلی متصل کن و پیچ‌ها رو حسابی محکم ببند تا هیچ اتصالی شل نمونه.

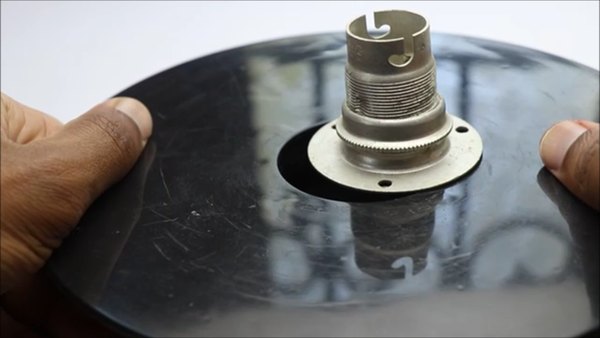

حالا باید این سرپیچ رو روی پایه نصب کنیم. من برای پایه از یک قرقره پلاستیکی بزرگ استفاده کردم چون پلاستیک عایق خوبیه. ممکنه لازم باشه لبه‌های سرپیچ یا دهانه قرقره رو کمی تغییر بدی تا سرپیچ دقیقا داخل سوراخ بالایی قرقره کیپ بشه.

وقتی سرپیچ رو جا زدی، دور تا دورش رو با چسب حرارتی پر کن تا کاملا محکم بشه. خبر خوب اینه که چسب حرارتی علاوه بر نگه داشتن قطعه، خودش به عنوان یک لایه عایق اضافی هم عمل می‌کنه تا امنیت کار بالاتر بره. در مرحله بعد باید سر دیگه سیم‌ها رو به یک فیش مادگی یا دوشاخه متصل کنی تا بتونیم برق شهری (AC) رو به لامپ برسونیم.

اجازه بده چسب‌ها کاملا خشک و سفت بشن. هر جا احساس کردی نیاز به راهنمایی بیشتری داری، حتما عکس‌های این مرحله رو با دقت بررسی کن تا چیزی رو جا نندازی.

+4

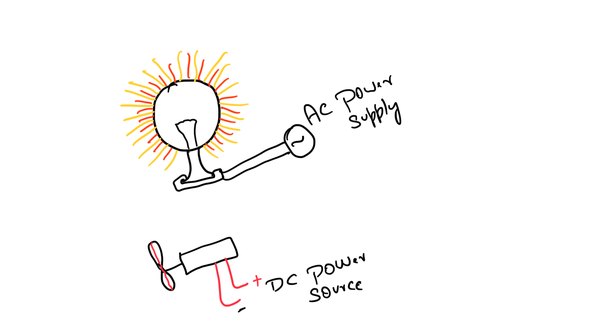

برای به حرکت درآوردن هوای گرم، از یک موتور DC کوچیک استفاده می‌کنیم. شاید بپرسی چرا فن رو مستقیما به همون برق AC لامپ وصل نمی‌کنیم؟ جوابش ساده‌ست: برای این کار باید یک مدار کاهنده و یکسوساز نسبتا پیچیده بسازیم که هم خطرناکه و هم هزینه رو بالا می‌بره.

برای اینکه پروژه ساده بمونه، ما برق فن رو جداگانه از یک پاوربانک یا شارژر موبایل 5 ولتی تأمین می‌کنیم. حالا لامپ رو روی سرپیچ ببند. نکته مهم اینجاست که موتور فن باید دقیقا روبروی لامپ و هم‌ارتفاع با اون قرار بگیره تا بتونه حرارت رو به خوبی پرتاب کنه.

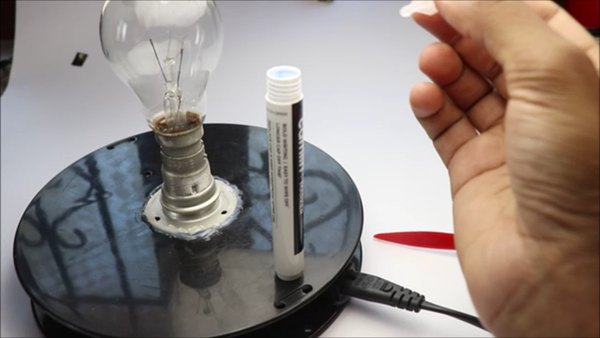

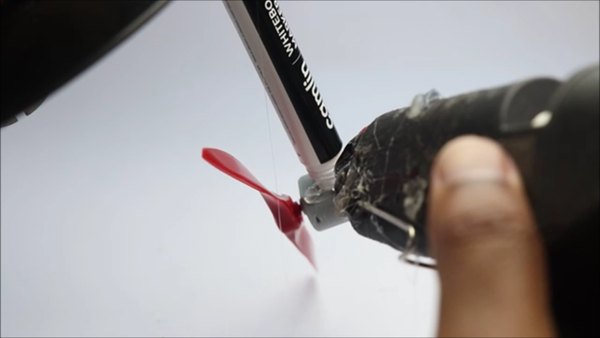

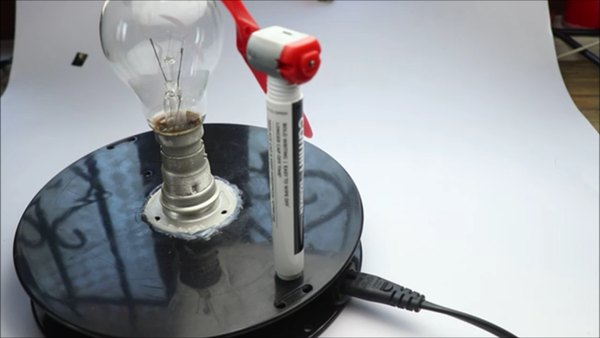

برای تنظیم این ارتفاع، من از بدنه خالی یک ماژیک استفاده کردم. ماژیک رو با چسب حرارتی روی پایه قرقره‌ای بچسبون و دورش رو خوب چسب بزن تا لق نزنه. حالا موتور DC رو روی سر این ماژیک نصب کن. اگر موتورت سیم نداره، قبل از چسبوندن حتما دو تا سیم به پایه‌هاش لحیم کن.

برای تمیزی بیشتر کار، می‌تونی سیم‌های موتور رو از داخل بدنه ماژیک رد کنی تا ظاهر هیترت مرتب‌تر بشه و سیم‌ها آویزون نمونن. تو تصاویر این مرحله دقیقا مشخصه که زاویه و ارتفاع موتور نسبت به لامپ چطور باید باشه، پس حتما عکس‌ها رو چک کن. این روش ساده باعث می‌شه نیازی به طراحی قطعات مکانیکی پیچیده نداشته باشی و با در دسترس‌ترین وسایل به نتیجه برسی.

پروانهٔ پلاستیکی رو هم محکم روی شفت موتور فشار بده و مطمئن شو که موقع چرخش به لامپ برخورد نمی‌کنه.

+1

همون‌طور که گفتیم، انرژی موتور از پورت USB تأمین می‌شه. این‌طوری هم خیالت از بابت برق‌گرفتگی در بخش فن راحته و هم مصرف انرژی خیلی پایینی داره.

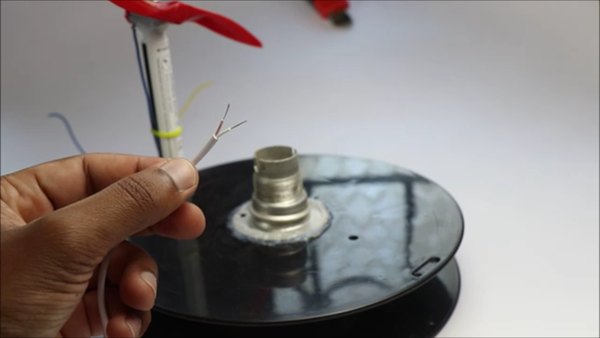

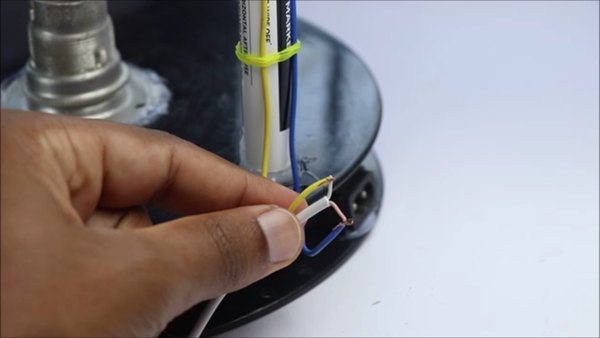

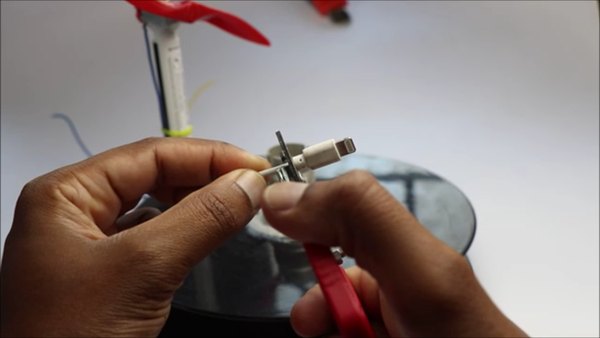

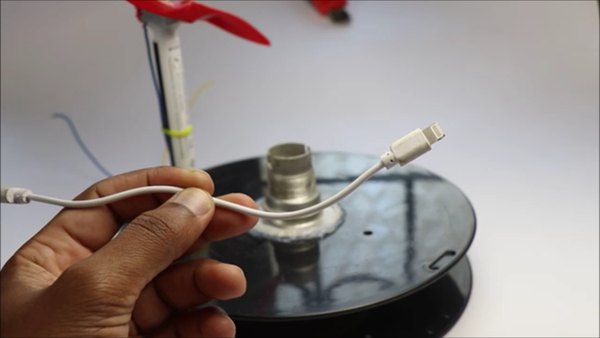

یک کابل USB کهنه که دیگه به دردت نمی‌خوره رو بردار و سر سوکت موبایلش رو قیچی کن. روکش سیم رو کمی لخت کن؛ بین سیم‌هایی که می‌بینی، سیم قرمز (مثبت) و مشکی (منفی) رو پیدا کن و به دو سر موتور وصلشون کن. قبل از اینکه اتصالات رو دائمی کنی، کابل رو به پاوربانک بزن تا جهت چرخش فن رو ببینی.

باد فن باید به سمت بیرون (دور از لامپ) پرتاب بشه؛ اگر جهت باد برعکس بود، جای سیم‌های قرمز و مشکی رو روی موتور عوض کن. وقتی از جهت چرخش مطمئن شدی، اتصالات رو لحیم کن و روی بخش‌های لخت سیم رو با چسب حرارتی یا وارنیش بپوشون تا اتصالی نکنه. حالا پروژه تقریبا آماده‌ست و می‌ریم برای تست نهایی.

روشن کردن این هیتر دست‌ساز، آدم رو یاد هندل زدن ماشین‌های خیلی قدیمی می‌اندازه که باید چند مرحله رو طی می‌کردی تا ماشین روشن بشه! ما تو این نسخه، سیستم رو کاملا دستی نگه داشتیم. البته اگه اهل الکترونیک باشی، می‌تونی بعدا با اضافه کردن سنسور دما و یک میکروکنترلر، سرعت فن رو بر اساس گرمای لامپ هوشمند کنی، اما فعلا به همین مدل ساده بسنده می‌کنیم.

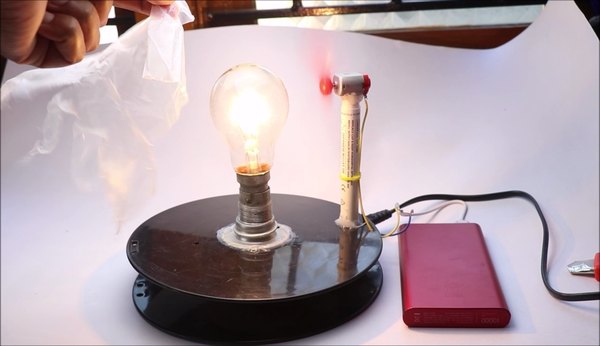

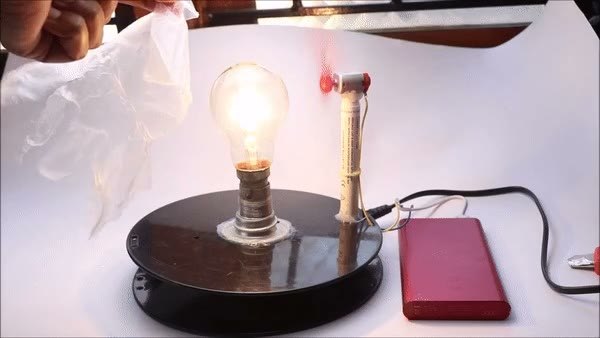

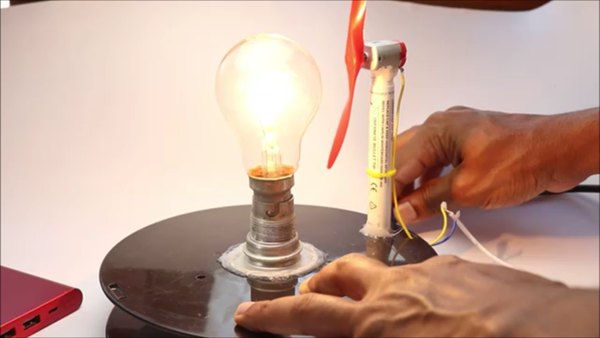

برای استفاده از دستگاه، اول دوشاخه لامپ رو به پریز برق شهری بزن تا لامپ روشن بشه. حتما مراقب باش دستت به بخش‌های شیشه‌ای و فلزی لامپ نخوره.

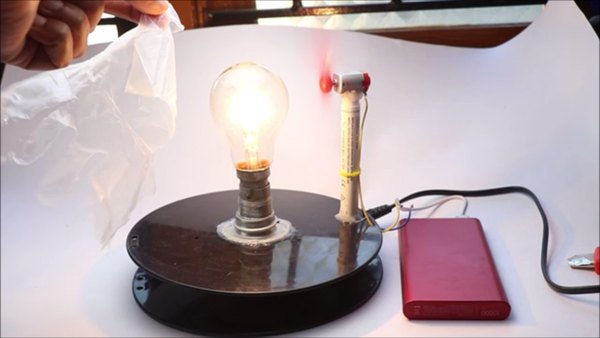

لامپ رشته‌ای خیلی زود شروع به تولید حرارت می‌کنه. حالا کابل USB موتور رو به پاوربانک یا شارژر وصل کن. فن شروع به چرخش می‌کنه و هوای گرم اطراف لامپ رو به سمت جلو هل می‌ده.

کمی طول می‌کشه تا گرمای مطبوعی رو حس کنی. نکته خیلی مهم برای خاموش کردن دستگاه اینه: اول برق لامپ رو قطع کن، اما اجازه بده فن یکی دو دقیقه روشن بمونه تا شیشه لامپ رو خنک کنه؛ این‌طوری عمر لامپ خیلی بیشتر می‌شه.

این پروژه بیشتر یک آزمایش جذاب برای درک انتقال حرارت و استفاده بهینه از انرژی‌های هدررفته (مثل گرمای لامپ‌های قدیمی) است و جایگزین بخاری‌های استاندارد نمی‌شه.

امیدوارم از این آموزش در آیسی‌مدار لذت برده باشی. حتما موقع کار با برق شهری تمام نکات ایمنی رو رعایت کن. اگر سوالی برات پیش اومد یا پیشنهادی برای بهتر کردن این هیتر داشتی، تو بخش نظرات برام بنویس.
