هواپیمای کنترلی با پرینتر سه‌بعدی

قبل از اینکه مستقیم بپریم تو نرم‌افزار طراحی، باید یه برنامه‌ریزی دقیق داشته باشیم. این مرحله خیلی مهمه تا مسیر پروژه‌ات مشخص بشه و در نهایت یه پرواز موفق داشته باشی. اول: انتخاب نوع هواپیمای RC دوم: شکل بال و انتخاب ایرفویل (Airfoil)

• به این فکر کن که می‌خوای یه هواپیمای آموزشی بسازی، یا یه مدل آکروباتیک، جنگی، گلایدر و یا یه چیز کاملا منحصربه‌فرد؟
• مهارت پرواز و علاقه‌ات رو در نظر بگیر.
• مدل‌های مختلف دم رو بررسی کن؛ مثل دم T شکل، دم T برعکس، یا دم V شکل که ما تو این پروژه ازش استفاده کردیم.
• من گلایدر رو انتخاب کردم، چون هم به استحکام سازه‌ای کمتری نیاز داره و هم پرواز با سرعت پایین باهاش راحت‌تره.

سوم: تعیین ابعاد بال

• شکل بال رو متناسب با نوع هواپیما انتخاب کن (مثل بال صاف، پس‌گرا یا دلتا).
• یه پروفیل ایرفویل مناسب برای سبک پروازت پیدا کن. تو اینترنت می‌تونی دیتابیس‌های عظیمی از شکل‌های ایرفویل پیدا کنی.
• من ایرفویل کلاسیک NACA 2414 رو انتخاب کردم، چون ضخامت مرکزیش زیاده و بر اساس تجربه‌ام برای گلایدرها عالی جواب می‌ده.

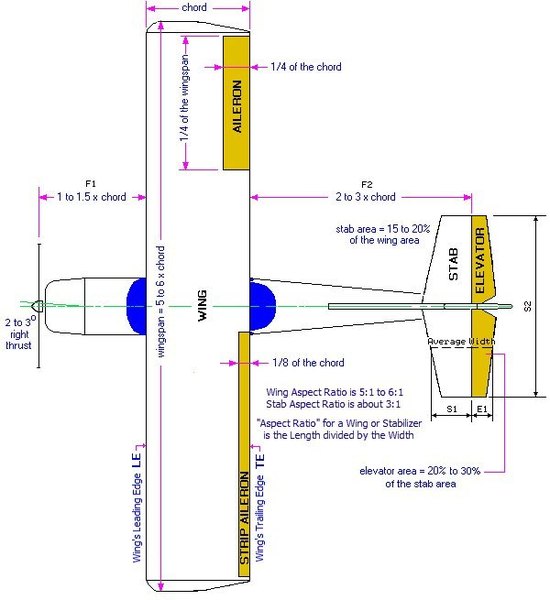

چهارم: محاسبه ابعاد بدنه (Fuselage) و دم

• اگه از طول بال (Wingspan) شروع کنی، محاسبه بقیه ابعاد خیلی راحت‌تر می‌شه.
• هرچی طول بال بیشتر باشه، هواپیما بهینه‌تر پرواز می‌کنه و می‌تونه به خاطر لیفت بیشتر، با سرعت کمتری تو هوا بمونه. اما یادت نره که با بزرگ شدن هواپیما، مصرف فیلامنت هم به‌شدت بالا می‌ره.
• یه نسبت ابعاد (Aspect Ratio) برای طول و عرض بال در نظر بگیر. گلایدرها معمولا طول بالی برابر با 9 تا 10 برابر عرضشون دارن.
• من تصمیم گرفتم یه گلایدر با طول بال 1200 میلی‌متر (که بعدا به 1400 رسوندمش) و عرض بال 128 میلی‌متر بسازم.

پنجم: مطالعه و یادگیری بیشتر

• از ابعاد بال به عنوان مرجع استفاده کن تا طول مناسب بدنه و بخش‌های دم رو به دست بیاری. با بررسی نقشه‌های استاندارد آیرودینامیک می‌تونی نسبت‌های ایده‌آل رو پیدا کنی.

با وقت گذاشتن برای این محاسبات اولیه، مطمئن می‌شی که هواپیمات واقعا می‌تونه نیروی برا (Lift) تولید کنه و به پرواز دربیاد.

• قبل از شروع حتما مقالات مربوط به طراحی بدنه، بال‌ها و اصول آیرودینامیک رو تو سایت‌های تخصصی ساخت مدل مطالعه کن تا با مفاهیم پایه‌ای کاملا آشنا بشی.

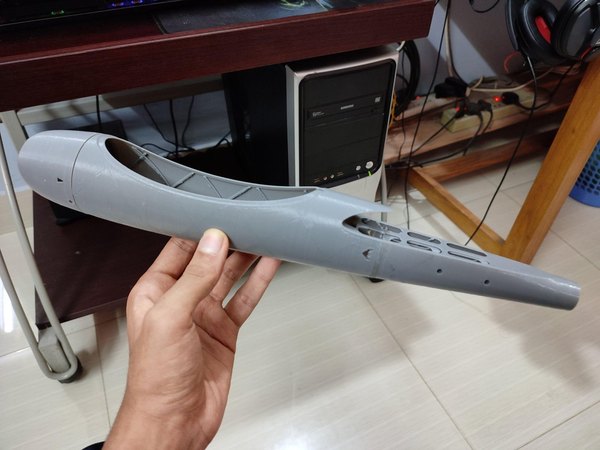

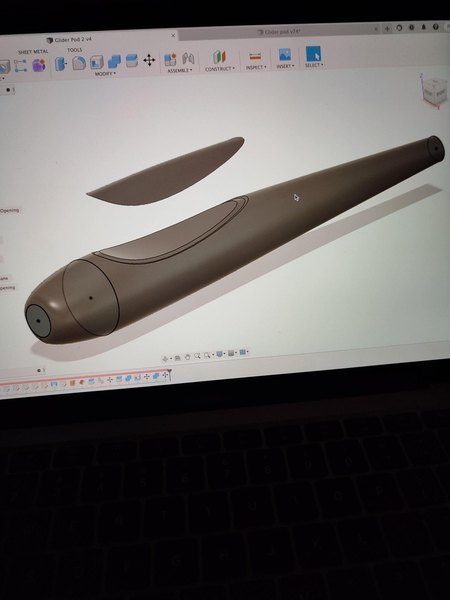

طراحی بدنه اصلی (Fuselage) یکی از کلیدی‌ترین مراحل ساخت هواپیمای پرینت سه‌بعدیته. این مراحل رو دنبال کن تا یه بدنه محکم بسازی که هم قطعات الکترونیکی راحت توش جا بشن و هم تعادل هواپیما حفظ بشه.

1. وارد کردن نقشه ایرفویل:

• اول فایل ایرفویلی که انتخاب کردی رو وارد Fusion 360 کن. این نقشه قراره پایه و اساس طراحی محل اتصال بال‌ها به بدنه باشه.

2. ساخت حجم توپر بدنه:

• با استفاده از ابعادی که قبلا محاسبه کردی، شکل کلی بدنه رو رسم و Extrude کن.
• مطمئن شو که فضای کافی برای قرارگیری باتری و قطعات الکترونیکی وجود داره.
• می‌تونی هر قوس زیبایی که دوست داری بهش بدی. بعضی‌ها دوست دارن بدنه‌شون با داشتن یه کابین خلبان، شبیه هواپیماهای واقعی بشه.
• من یه شکل گرد و ساده رو انتخاب کردم تا هم کمترین مقاومت در برابر هوا رو داشته باشه و هم پرینت گرفتنش راحت‌تر بشه.

3. برش دادن جای بال (Airfoil):

• حجم ایرفویل رو از بدنه توپر کم (Cut) کن. این دقیقا همون قسمتیه که بال‌ها قراره توش قرار بگیرن.
• بد نیست یه لبه یا زبانه کوچیک جلوی جای بال بذاری تا خود بدنه هم به نگه‌داشتن بال‌ها کمک کنه.

4. توخالی کردن بدنه:

• با استفاده از ابزار Shell، بدنه رو توخالی کن و ضخامت دیواره‌ها رو روی 0.84 میلی‌متر تنظیم کن.
• این ضخامت باعث می‌شه پرینتر دقیقا دو خط دیواره (Perimeter) چاپ کنه که برای دوام و سبکی قطعه ایده‌آله.

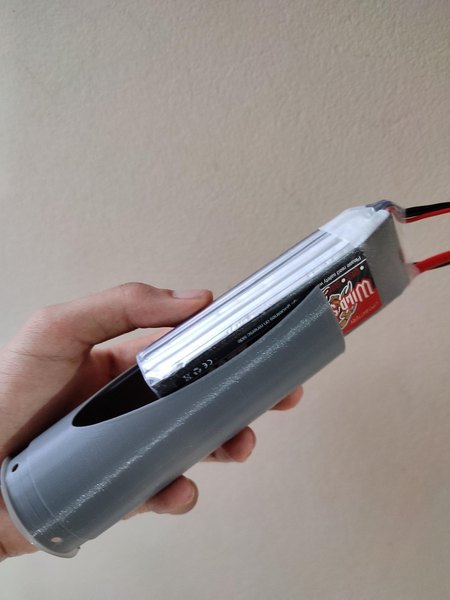

5. طراحی کابین و محفظه باتری:

• تو بخش توخالی بدنه، یه فضا برای دسترسی به داخل هواپیما (Canopy) ایجاد کن. این فضا باید اون‌قدر بزرگ باشه که باتری و بقیه قطعات بدون گیر کردن واردش بشن.
• استفاده از تکنیک‌های Surface Modeling تو این مرحله خیلی به کارت میاد.

6. ایجاد استوانه و سوراخ برای میله کربنی:

• یه استوانه داخل بدنه طراحی کن تا میله کربنی 16 میلی‌متری کاملا فیت داخلش بشینه.
• سوراخ‌های دقیقی برای پیچ‌ها در نظر بگیر تا میله کربنی رو سر جاش قفل کنن. حتی می‌تونی خود میله رو هم سوراخ کنی تا همه‌چیز قرص و محکم بشه.

7. پایه موتور:

• در قسمت جلوی بدنه، یه صفحه تخت برای نصب موتور طراحی کن.
• فاصله سوراخ‌های موتور رو اندازه بگیر و دقیقا همون‌ها رو روی این صفحه پیاده کن.
• من یه سوراخ بزرگ نزدیک موتور گذاشتم تا هوای خنک وارد بدنه بشه. چند تا سوراخ هم انتهای بدنه گذاشتم تا هوا خارج بشه و قطعات خنک بمونن.

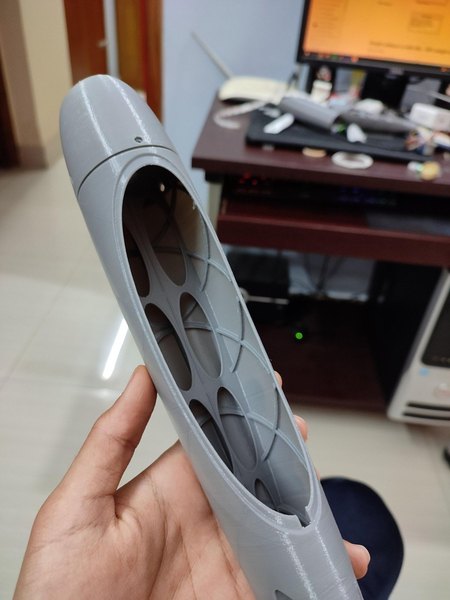

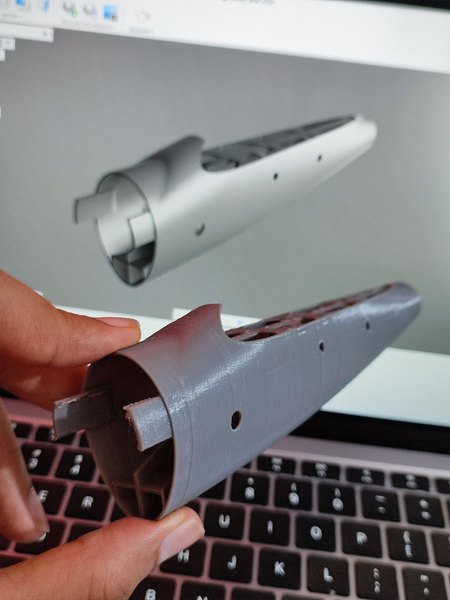

8. تقویت بدنه با شبکه‌های داخلی:

• با اضافه کردن تیغه‌های تقویتی در طول بدنه، ساختار داخلی رو مستحکم کن. این تیغه‌ها پایداری فوق‌العاده‌ای به بدنه می‌دن.

9. نصف کردن بدنه برای پرینت:

• برای اینکه نیازی به ساپورت‌گذاری زیاد نداشته باشی و قطعه راحت روی میز پرینتر بچسبه، بدنه رو به دو یا چند قسمت تقسیم کن تا بعدا به هم بچسبونیشون.
• قطعات رو به صورت ایستاده پرینت می‌کنیم، چون طولشون زیاده و خوابوندنشون روی میز دردسرسازه. تو این حالت چسبندگی بین لایه‌ها به‌شدت مهمه.
• از اونجایی که طول بدنه من از ارتفاع پرینترم بیشتر بود، مجبور شدم به دو قسمتش کنم.

نکات حرفه‌ای:

• همیشه یه مدل فرضی با ابعاد واقعی از باتری، موتور و گیرنده تو نرم‌افزار بساز تا مطمئن بشی همه‌چیز تو بدنه جا می‌شه. حواست باشه موقع تبدیل واحدها اشتباه نکنی!
• محل برش و دوتکه کردن بدنه رو جایی ننداز که ضعیف‌ترین نقطه سازه‌ست. موقع فرودهای سخت، مفاصل خیلی زود می‌شکنن. سعی کن برش‌ها رو جایی بندازی که با کابین یا بال‌ها تقویت شده باشن.
• در طول این فرآیند، دقت و جای‌گذاری درست قطعات حرف اول رو می‌زنه. یادت نره که بدنه فقط یه قاب نیست، بلکه نقش مهمی تو آیرودینامیک داره و بیشترین ضربه رو موقع فرود تحمل می‌کنه. تعادل بین استحکام و وزن رو فراموش نکن.

+3

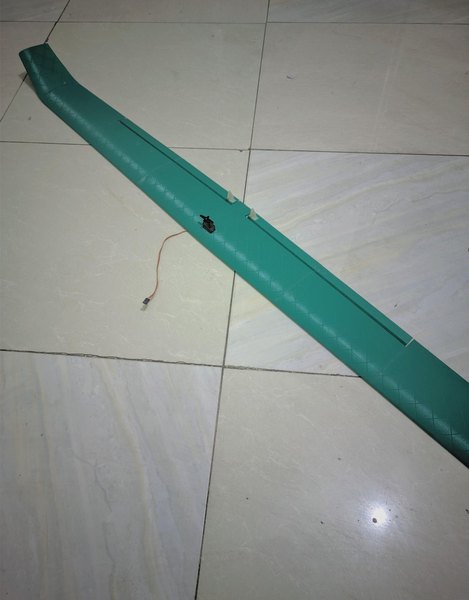

کمی از تجربه شخصی بگم: قبل از اینکه بریم سراغ بال‌ها، باید بگم که من اولش بال‌ها رو از جنس فوم ساختم. چون مطمئن نبودم یه هواپیمای کاملا پرینت سه‌بعدی بتونه بدون اینکه بیش از حد سنگین بشه، پرواز کنه.

اما تو این سرگرمی، گاهی اوقات کنجکاوی نتایج شگفت‌انگیزی داره! عملکرد بدنه و دم پرینت‌شده اون‌قدر عالی بود که به من اعتمادبه‌نفس داد تا بال‌ها رو هم سه‌بعدی پرینت کنم. یه ریسک بزرگ بود، اما جواب داد.

(البته یه بار هم سقوط کرد و بدنه شکست، که همین باعث شد نقاط ضعف طراحیم رو پیدا و برطرف کنم!) حالا بریم سراغ جزئیات طراحی بال‌ها. 1. تبدیل حجم ایرفویل 2. طراحی وینگلت (Winglet) در نوک بال (اختیاری)

• برای بهبود آیرودینامیک و جذاب‌تر شدن ظاهر، می‌تونی وینگلت طراحی کنی. وینگلت‌ها با کاهش درگ (مقاومت هوا) در نوک بال، به تولید لیفت بهتر کمک می‌کنن و البته ظاهر هواپیما رو هم خیلی خفن می‌کنن.

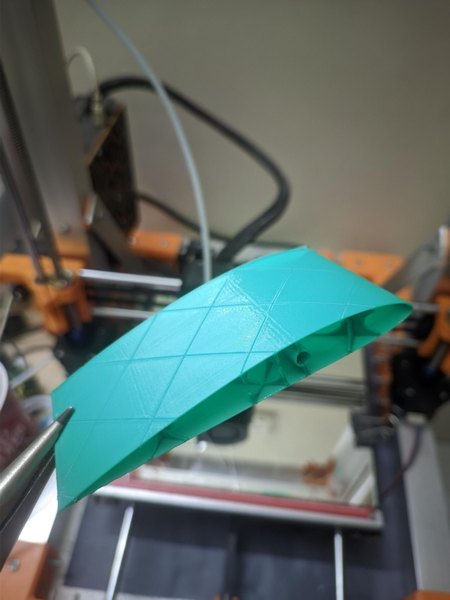

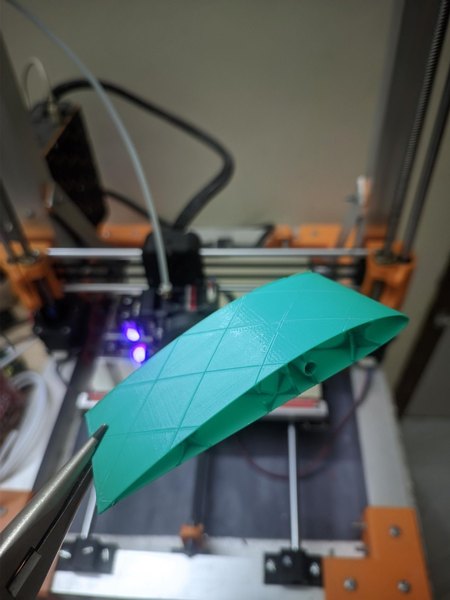

3. ایجاد شبکه داخلی (Infill) سفارشی برای سبکی و استحکام:

• باید یه شبکه داخلی (Infill) مصنوعی و دست‌ساز تو نرم‌افزار طراحی کنی تا ضمن حفظ استحکام بال، وزنش تا حد ممکن پایین بمونه.

4. اضافه کردن سوراخ برای میله‌های کربنی:

• داخل بال مسیرهایی تعبیه کن تا بتونی میله‌های کربنی رو به عنوان استخوان‌بندی داخلشون قرار بدی.
• این سوراخ‌ها باید دقیقا تو ضخیم‌ترین قسمت بال قرار بگیرن تا بیشترین توزیع نیرو به میله‌های کربنی منتقل بشه.

5. برش زدن جای سروو موتورها:

• جاهای مشخصی رو برای قرارگیری سرووها خالی کن. ابعاد باید طوری باشه که سروو کیپ و محکم سر جاش بشینه.

6. بریدن شهپرها (Ailerons):

• حالا باید شهپرها رو از خود بال جدا کنی. کافیه خطوط برش رو بکشی و با استفاده از دستورهای نرم‌افزار، اون بخش رو به عنوان یه قطعه مجزا جدا کنی.
• بسته به سلیقه‌ات، می‌تونی از یه سروو برای دو تا شهپر بلند استفاده کنی، یا از دو تا سروو مجزا برای کنترل دقیق‌تر شهپرهای کوتاه‌تر بهره ببری.

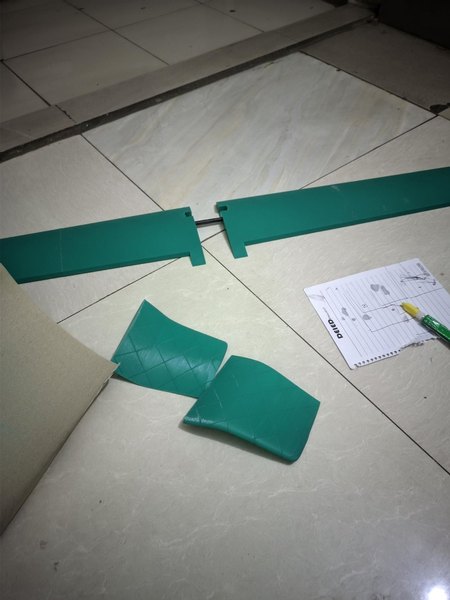

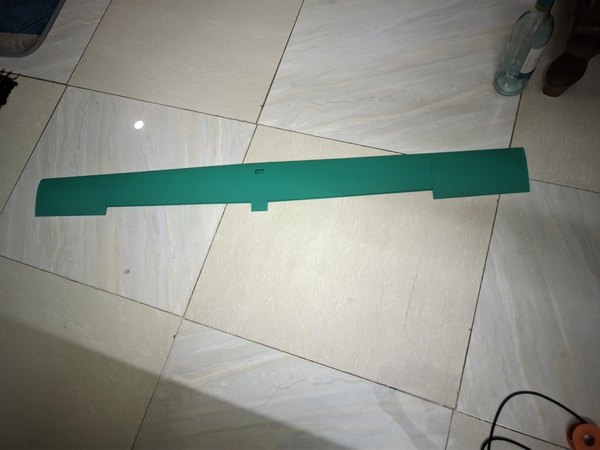

7. قطعه‌قطعه کردن بال برای پرینت:

• چون ابعاد پرینتر محدوده، باید بال رو به قطعات قابل پرینت تقسیم کنی. من مجبور شدم بال‌ها رو به شش قسمت (سه تا برای هر سمت) تقسیم کنم. این کار پرینت گرفتن رو خیلی راحت می‌کنه.
• برای اینکه نوک بال‌ها نیاز به ساپورت پیدا نکنن، می‌تونی قطعه آخر رو با یه زاویه مناسب برش بزنی. داشتن یه سطح صاف و تمیز برای پرواز بهینه حیاتیه.

نکته حرفه‌ای: ایجاد یه مقدار سطح تماس بیشتر تو نقاط اتصال قطعات، باعث می‌شه چسب قطره‌ای گیرایی خیلی محکم‌تری داشته باشه. همچنین زاویه‌های مختلف Infill رو تو پرینترت تست کن؛ زاویه 45 درجه نقطه شروع خوبیه. با انجام این مراحل، یه مجموعه بال بی‌نقص برای هواپیمات داری.

• چون ابعاد پرینتر محدوده، باید بال رو به قطعات قابل پرینت تقسیم کنی. من مجبور شدم بال‌ها رو به شش قسمت (سه تا برای هر سمت) تقسیم کنم. این کار پرینت گرفتن رو خیلی راحت می‌کنه.
• برای اینکه نوک بال‌ها نیاز به ساپورت پیدا نکنن، می‌تونی قطعه آخر رو با یه زاویه مناسب برش بزنی. داشتن یه سطح صاف و تمیز برای پرواز بهینه حیاتیه.

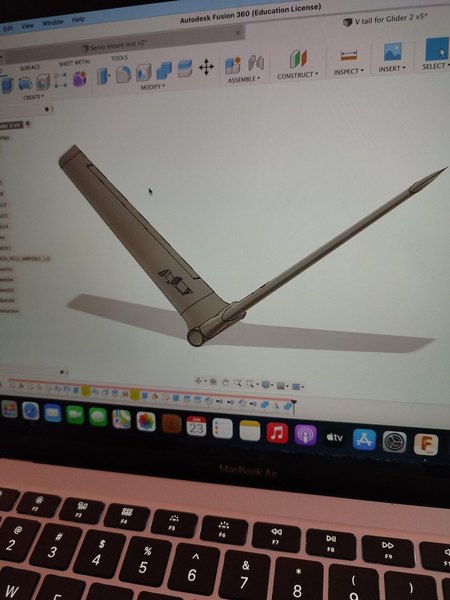

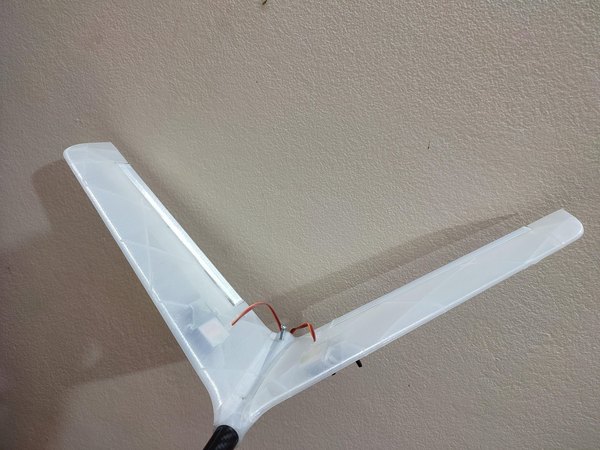

ساخت یه دم V شکل متعادل و آیرودینامیک، برای پایداری پرواز کاملا واجبه. مراحلی که در ادامه می‌گم رو دنبال کن تا دمت رو طراحی کنی. 1.

رسم خطوط راهنما:

• اول یه خط با زاویه دلخواهت بکش. من زاویه 38 درجه رو نسبت به افق انتخاب کردم. طول این خط باید برابر با طول دم باشه.
• در ابتدا و انتهای این خط، دو تا خط عمود بر اون رسم کن.
• روی این خطوط عمودی، صفحاتی (Planes) بساز تا بتونی طرح ایرفویل رو روشون پیاده کنی.

2. رسم طرح ایرفویل:

• از همون ایرفویل و ابعادی که قبلا حساب کردی استفاده کن تا نقشه دقیقی روی صفحاتی که ساختی رسم بشه.
• می‌تونی از دو سایز مختلف ایرفویل استفاده کنی؛ بهتره اونی که نوک دم قرار می‌گیره، عرض (Chord) کمتری داشته باشه.
• دقت کن که ابعاد کاملا متناسب با طراحی کلی باشن.

3. حجم‌دهی (Loft) به ایرفویل‌ها:

• با ابزار Loft، دو تا ایرفویل رو به هم وصل کن تا یه طرف از حجم دم شکل بگیره!
• برای آیرودینامیک بهتر، می‌تونی نوک دم رو کمی گرد طراحی کنی.

4. برش دادن الویتور / رادر (Elevator/Rudder):

• بخش‌های کنترلی دم رو برش بزن. حتما یه برش با زاویه 45 درجه ایجاد کن تا لولاها بتونن آزادانه به بالا و پایین حرکت کنن.
• باز هم ابعاد رو چک کن تا مطمئن بشی سطوح کنترلی به اندازه کافی بزرگ هستن.

5. ایجاد Infill سفارشی:

• با ایجاد شیارهای نازک تو دل مدل، الگوی شبکه داخلی رو خودت بساز.
• فرآیند ساخت Infill دم، دقیقا شبیه همون کاریه که تو مرحله بال‌ها انجام دادیم.

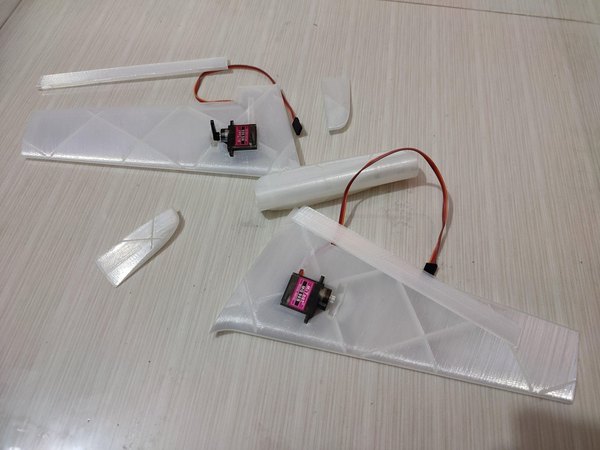

6. جای‌گذاری سروو موتور:

• یه فضای خالی تو دم ایجاد کن تا سروو موتور کاملا داخلش بشینه و بتونی چسبش بزنی. چون سروو تو بدنه مخفی می‌شه، مقاومت هوا خیلی کمتر می‌شه.
• دقت کن که موقعیت سروو با مسیر حرکت بازو هم‌راستا باشه. من ترجیح می‌دم بازوی کنترلی (Control Horn) رو تو پرینت اصلی نیارم و بعدا یه قطعه جداگانه براش پرینت کنم و بچسبونم.

7. قرینه کردن (Mirror) طراحی:

• کل دم رو کپی و قرینه کن تا سمت دیگه‌اش هم ساخته بشه. اینطوری خیالت از بابت تقارن و تعادل راحته.

8. پایه میله‌ای:

• در مرکز دم‌های V شکل، یه قطعه نگهدارنده بساز که لوله کربنی رو دربربگیره و هر دو طرف دم رو محکم به هم وصل کنه.
• مثل بدنه اصلی، اینجا هم چند تا سوراخ برای پیچ کردن و قفل کردن میله کربنی در نظر بگیر.

9. قطعه‌قطعه کردن برای پرینت:

• مثل بال‌ها، اینجا هم باید دم رو به قطعات قابل پرینت تبدیل کنی. من اون رو به سه قطعه تقسیم کردم: باله راست، باله چپ و قطعه مرکزی اتصال میله.

طراحی دم V شکل نیاز به دقت و تقارن بالایی داره تا هواپیما تو آسمون پایدار بمونه. با این مراحل، سطوح کنترلی هواپیمات هم کاربردی می‌شن و هم به شدت آیرودینامیک.

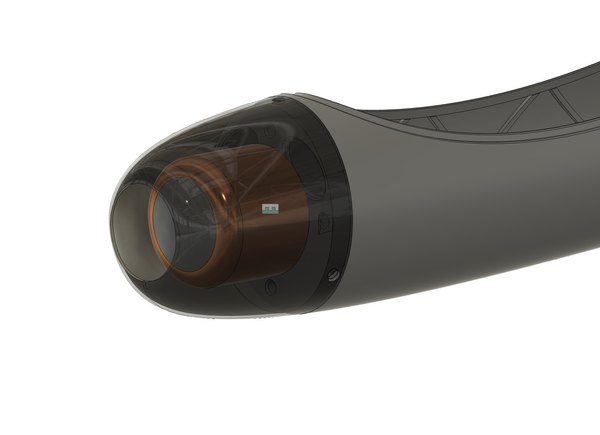

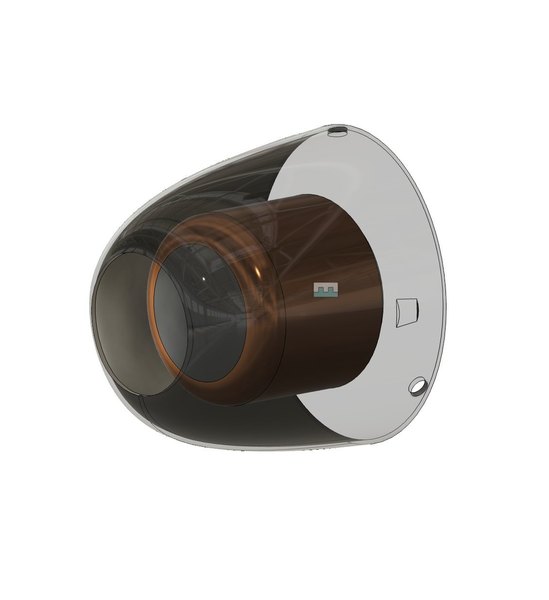

چرا به کاور موتور نیاز داریم؟ قبل از اینکه بریم سراغ طراحی کاور، بذار بگم چرا داشتن این قطعه خیلی مفیده. گرچه بودنش کاملا الزامی نیست، اما کاور موتور هم به عنوان یه سپر محافظ عمل می‌کنه و هم آیرودینامیک رو به شدت بهبود می‌بخشه. اگه هواپیما سقوط کنه، این کاور جلوی آسیب دیدن موتور رو می‌گیره و از یه تعمیر پرهزینه نجاتت می‌ده.

علاوه بر این، با هدایت کردن جریان هوا به صورت یکنواخت از روی موتور، راندمان و عملکرد پرواز رو بالا می‌بره. از حق نگذریم، ظاهر هواپیما رو هم خیلی تمیز و حرفه‌ای می‌کنه. حالا بریم سراغ طراحی کاور موتور:

1. ساخت یه حجم توپر برای کاور:

• ابتدا یه شکل توپر متناسب با دماغه هواپیما طراحی کن. مطمئن شو که اون‌قدر فضا داره تا موتور کامل داخلش جا بشه.
• یه ترفند خوب اینه که یه استوانه با ابعاد دقیق موتورت تو نرم‌افزار بسازی تا مطمئن بشی کاور خیلی جلو نمیاد و به ملخ هواپیما گیر نمی‌کنه.

2. توخالی کردن کاور:

• از دستور Shell استفاده کن و کاور رو توخالی کن. همون ضخامت دیواره 0.84 میلی‌متری اینجا هم عالیه.

3. هماهنگ کردن کاور با بدنه:

• کاور رو دقیقا همون‌جایی که قراره روی بدنه قرار بگیره تنظیم کن.
• حجم کاور رو از بدنه کم کن تا کاملا با هم چفت بشن.
• با استفاده از ابزار Press-Pull یه مقدار تلرانس به سطوح بده تا کاور راحت و محکم جا بره.

4. ایجاد سوراخ برای شفت موتور:

• در قسمت جلوی کاور یه سوراخ طراحی کن تا شفت موتور ازش بیرون بزنه. ابعادش باید اون‌قدر باشه که موتور موقع چرخش بهش نگیره.
• لبه‌های سوراخ رو با Fillet نرم کن تا هوا بهتر جریان پیدا کنه.

5. سوراخ پیچ برای اتصال محکم:

• در نهایت 3 یا 4 تا سوراخ دور کاور ایجاد کن تا بتونی اون رو محکم به بدنه پیچ کنی. این کار باعث می‌شه موقع پرواز لرزش نداشته باشه.

با انجام این مراحل، نه‌تنها از موتورت به خوبی محافظت می‌کنی، بلکه با آیرودینامیک بهتر، یه پرواز نرم و لذت‌بخش رو تجربه خواهی کرد.

قبل از اینکه دکمه پرینت رو بزنی، خیلی مهمه که پرینترت رو تنظیم و کالیبره کرده باشی. این مراحل رو بررسی کن تا خیالت راحت باشه: 1. کالیبراسیون پرینتر:

1. تراز بودن میز کار (Bed Leveling)، کالیبره بودن اکسترودر و سلامت مکانیکی تسمه‌ها و چرخ‌دنده‌ها رو چک کن.

2. تنظیمات نرم‌افزار اسلایسر:

1. از اسلایسرهایی مثل Cura یا PrusaSlicer استفاده کن تا فایل‌هات به G-code تبدیل بشن.
2. عرض خطوط (Line Width) رو روی حدود 0.44 میلی‌متر (یعنی 105 تا 120 درصد قطر نازل) تنظیم کن تا چسبندگی لایه‌ها عالی بشه؛ البته این عدد بستگی به پرینتر و فیلامنتت هم داره.

3. تنظیمات دما:

1. با دماهای مختلف تست بگیر تا بهترین دما برای فیلامنتت رو پیدا کنی. معمولا بهتره از دمای پیشنهادی تولیدکننده شروع کنی و کم‌کم تغییرش بدی.

4. خاموش کردن Retraction:

1. تا جایی که ممکنه سعی کن Retraction رو تو اسلایسرت غیرفعال کنی. این کار هم زمان پرینت رو به شدت کم می‌کنه و هم استحکام قطعاتت رو بالا می‌بره.

5. تنظیم Linear Advance (K-factor):

1. قابلیت Linear Advance با بهینه‌سازی اکسترودر، کیفیت پرینت رو به شدت بالا می‌بره.
2. این قابلیت به‌خصوص برای جلوگیری از ایجاد برجستگی و حباب روی خطوط شبکه داخلی (Infill) بال‌ها و دم خیلی واجبه.
3. مقادیر مختلف K-factor رو تست کن تا بهترین نتیجه رو بگیری.

6. پرینت‌های آزمایشی:

1. قبل از پرینت قطعات اصلی، چند تا تست پرینت کوچیک بگیر تا تنظیمات پرینترت رو بهینه‌تر کنی.
2. به چسبندگی لایه‌ها، کیفیت شیب‌ها (Overhang) و بریج‌ها خیلی دقت کن.
3. دما، میزان اکسترود و مقادیر کالیبراسیون رو اون‌قدر دستکاری کن تا خروجی بی‌نقص بشه.

7. سرویس و نگهداری پرینتر:

1. مطمئن شو که نازل تمیزه، ریل‌ها روغن‌کاری شدن و هیچ قطعه‌ای فرسوده نیست.

8. آمادگی برای پرینت‌های طولانی:

1. این پرینت‌ها زمان‌برن؛ پس مطمئن شو فیلامنت کافی داری و میز پرینترت کاملا تمیز و آماده‌ست (اگه لازمه از چسب ماتیکی استفاده کن).

حالا آماده‌ای که تمام قطعات رو پرینت کنی. از اونجایی که این پرینت‌ها ساعت‌ها طول می‌کشه، صبور باش و تو این فاصله خودت رو با کارها یا پروژه‌های دیگه سرگرم کن!

حالا که تمام قطعات رو با وسواس طراحی و پرینت کردی، وقتشه که اون‌ها رو سر هم کنی تا هواپیمات شکل بگیره. این مراحل رو برای مونتاژ دنبال کن: 1. آماده‌سازی محیط کار:

• یه میز کار تمیز، با نور کافی و تهویه مناسب پیدا کن. مطمئن شو که همه ابزارها دم دستت هستن. داشتن چند تکه پارچه باطله برای پاک کردن چسب‌های اضافی قطره‌ای خیلی به دردت می‌خوره.

2. سر هم کردن بدنه:

• اول قسمت‌هایی که قراره چسب بخورن رو کمی سمباده بکش تا زبر بشن و چسب بهتر بگیره.
• قطعات بدنه رو دقیقا روی هم تنظیم کن و با چسب قطره‌ای محکم به هم بچسبون.
• از اون لبه‌ها و زبونه‌هایی که برای سطح تماس بیشتر طراحی کرده بودی، نهایت استفاده رو ببر.
• در آخر، میله کربنی رو وارد بدنه کن و با پیچ‌ها سفتش کن.

3. اتصال دم V شکل:

• دم رو به میله کربنی وصل کن و مطمئن شو کاملا با خط وسط هواپیما تو یه راستاست و زاویه‌اش درسته.
• چون موقع پرواز فشار زیادی به دم میاد، بهتره اینجا از چسب دوقلو یا اپوکسی استفاده کنی تا خیالت از بابت استحکامش راحت باشه.

4. نصب بال‌ها:

• بال‌ها رو با دقت داخل شیارهای روی بدنه جا بزن و زاویه‌شون رو بررسی کن.
• برای نگه‌داشتن بال‌ها سر جاشون می‌تونی از پیچ، کش پول یا چسب استفاده کنی. (من خودم از چسب نواری پهن استفاده کردم!)

5. بستن کاور موتور:

• کاور رو به صورت کشویی روی دماغه قرار بده و تنظیمش کن. با پیچ یا چسب محکمش کن.

6. اتصال بازوهای سروو:

• میله‌های کنترلی (Pushrods) رو از بازوی سرووها به کنترل‌هورن‌های (Control Horn) بال و دم وصل کن.
• مطمئن شو که بدون گیر کردن تو کل دامنه حرکتی‌شون جا‌به‌جا می‌شن.

7. پرداخت نهایی سطوح (اختیاری):

• پلیسه‌ها، لبه‌های تیز یا رد اصطلاحا پای فیل (Elephant Foot) پرینتر رو با سمباده نرم برطرف کن. سطح صاف‌تر یعنی پرواز بهینه‌تر.

با سر هم شدن قطعات، هواپیمات آماده‌ست که قطعات الکترونیکی روش نصب بشن. این مرحله رو با حوصله انجام بده؛ چون وقتی مونتاژ تموم بشه، فقط یه قدم تا پرواز با هواپیمای دست‌ساز خودت فاصله داری.

وقتشه که قطعات الکترونیکی رو به هواپیما اضافه کنیم تا بهش جون بدیم. این مراحل رو دقیق انجام بده: 1. جمع‌آوری قطعات الکترونیکی:

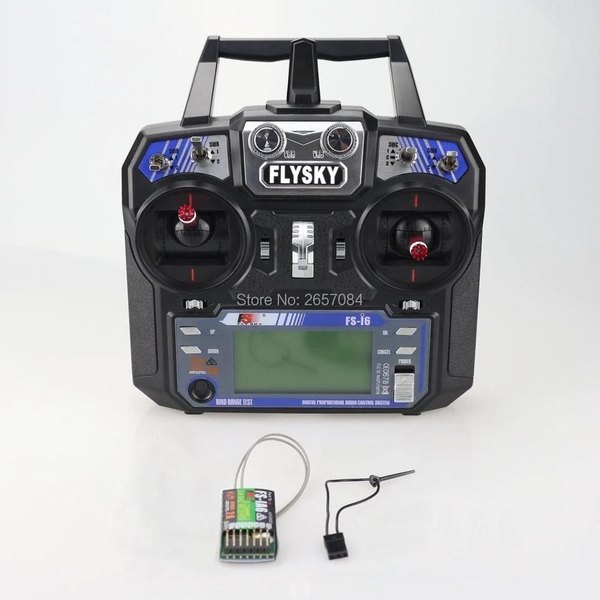

• قبل از شروع، مطمئن شو همه قطعات رو آماده داری: موتور براشلس، اسپید کنترلر (ESC)، باتری لیپو، گیرنده رادیو و سرووها. چک کن که مشخصاتشون با ابعاد هواپیمات سازگار باشه.

2. نصب موتور:

• موتور براشلس رو روی صفحه موتور در جلوی بدنه پیچ کن.
• مطمئن شو که شفت موتور به درستی از سوراخ کاور محافظ بیرون اومده باشه.

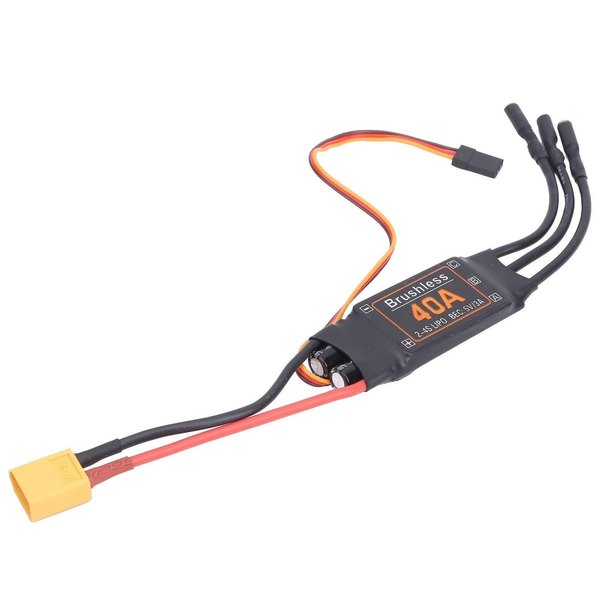

3. نصب اسپید کنترلر (ESC):

• اسپید کنترلر رو تو یه جای مناسب داخل بدنه یا نزدیک بال قرار بده تا جریان هوای کافی برای خنک شدنش وجود داشته باشه.
• سیم‌های موتور رو به ESC وصل کن و مطمئن شو اتصالات محکم و عایق‌بندی شدن.
• من از یه نوار چسب پارچه‌ای دوطرفه (Velcro) برای محکم کردن ESC استفاده کردم.

4. جای‌گذاری گیرنده رادیو:

• گیرنده رو تو یه جای امن داخل بدنه محکم کن و آنتن‌هاش رو طوری قرار بده که بیرون بمونن.
• فیش‌های سرووها و اسپید کنترلر رو به کانال‌های مربوطه (تراتل، الویتور، رادر و شهپرها) وصل کن.

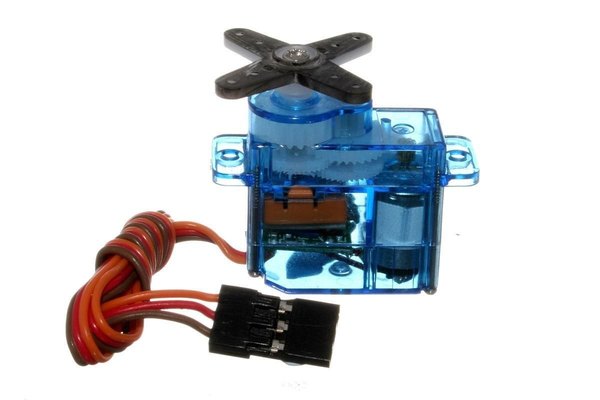

5. نصب سروو موتورها:

• سرووها رو داخل حفره‌هایی که براشون روی بال و دم طراحی کردی قرار بده و با چسب حرارتی محکم کن.
• چسب حرارتی رو دست‌ودلبازانه استفاده کن تا سروو هیچ لرزش یا خلاصی نداشته باشه.
• میله‌های کنترلی رو به بازوی سرووها متصل کن.

6. سیم‌کشی و مرتب کردن کابل‌ها:

• سیم‌ها رو با احتیاط از مسیرهای تعیین‌شده عبور بده. از بست کمربندی برای مرتب کردنشون استفاده کن تا به قطعات متحرک یا موتور گیر نکنن.

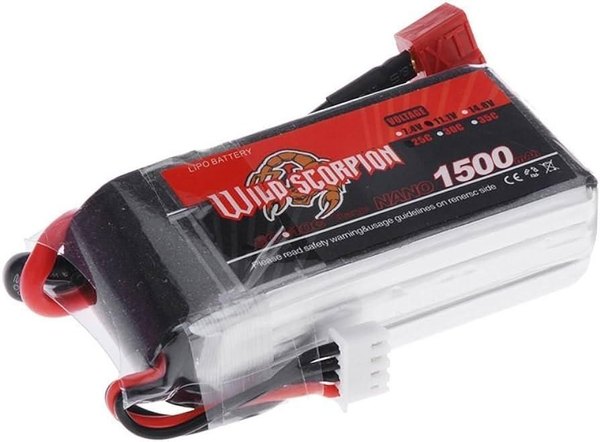

7. قرار دادن باتری:

• باتری لیپو رو داخل محفظه‌اش تو بدنه بذار. محل قرارگیریش باید طوری باشه که مرکز ثقل (CG) هواپیما به هم نریزه.

هشدار مهم: تو این مرحله به هیچ وجه ملخ رو روی موتور نصب نکن! ممکنه موتور ناگهانی روشن بشه و باعث آسیب جدی به دستت یا هواپیما بشه. موقع تست الکترونیک، ملخ باید کاملا باز باشه.

8. بررسی‌های ایمنی و کالیبراسیون:

• قبل از روشن کردن هواپیما، همه سیم‌ها و اتصالات رو یه بار دیگه چک کن.
• فرمان‌ها رو تو رادیو حرکت بده و ببین سطوح کنترلی راحت و تو جهت درست حرکت می‌کنن یا نه.
• عملکرد گاز موتور (Throttle) رو هم تست کن.

ممکنه لازم باشه اسپید کنترلر رو کالیبره کنی (طبق دفترچه راهنماش پیش برو). حالا که قطعات الکترونیکی با موفقیت نصب و تست شدن، هواپیمای پرینت سه‌بعدی تو تقریبا برای اولین پروازش آماده‌ست. دقت تو این مرحله یه پرواز ایمن و لذت‌بخش رو تضمین می‌کنه.

مرحله آخر قبل از پرواز: قبل از اینکه هواپیما رو به آسمون بفرستی، این لیست رو سریع چک کن تا خیالت از همه‌چیز راحت باشه:

• تمام سطوح کنترلی (بال و دم) رو چک کن که به درستی و بدون گیر کردن تو جهت فرمان رادیو حرکت کنن.
• مرکز ثقل (CG) هواپیما رو بررسی کن. (معمولا باید تو فاصله 25 تا 33 درصدی از لبه حمله بال باشه).
• مطمئن شو باتری کاملا شارژ شده و کانکتورها محکم وصل شدن.
• آنتن‌دهی و برد رادیو کنترل رو تو فاصله دور تست کن.
• یه نگاه کلی به بدنه بنداز که هیچ قطعه‌ای شل یا شکسته نباشه.
• چک کن که ملخ موتور کاملا سفت و سالم باشه.
• شرایط آب‌وهوایی و سرعت باد رو برای یه پرواز امن بررسی کن.

با تیک زدن این موارد، حالا دیگه با خیال راحت می‌تونی از پرواز با هواپیمای پرینت سه‌بعدی خودت تو آیسی‌مدار لذت ببری.

حالا که هواپیمای پرینت سه‌بعدیت آماده و بررسی شده، وقتشه که اولین پروازش (Maiden Flight) رو تجربه کنی. تیک‌آف: گاز رو آروم‌آروم بالا ببر. با دست مسلطت هواپیما رو به نرمی رو به جلو پرتاب کن و با دست دیگه‌ات کنترل گاز رو نگه دار.

هواپیما به صورت طبیعی تمایل داره که صاف پرواز کنه و اوج بگیره. با حرکات خیلی نرم و ملایم استیک الویتور (Elevator)، هواپیما رو به سمت بالا هدایت کن.

حرکات تند و خشن استیک می‌تونه باعث واماندگی (Stall) و سقوط بشه. تست‌های حین پرواز: با مانورهای خیلی نرم شروع کن تا پایداری و قدرت مانور هواپیما رو بسنجی. فرمان‌های مختلف رو امتحان کن تا مطمئن بشی هواپیما دقیقا همون‌طوری که انتظار داری واکنش نشون می‌ده.

عیب‌یابی تو آسمون:

اگه دیدی هواپیما ناپایداره، حرکات عجیبی داره یا کنترلش سخته، هرچه سریع‌تر و با احتیاط فرود بیا. مشکل رو بررسی کن و تنظیمات مکانیکی یا الکترونیکی لازم رو انجام بده. مشکلات رایج معمولا به خاطر تنظیم نبودن مرکز ثقل، طول میله‌های سروو یا نیاز به کالیبره کردن رادیو پیش میان. اگه نتونستی مشکل رو پیدا کنی، حتما تو بخش نظرات برامون بنویس تا راهنماییت کنیم!

فرود: برای لندینگ، یه مسیر شیب‌دار و ملایم رو انتخاب کن و سرعت رو کم‌کم پایین بیار. سعی کن تا جای ممکن نرم روی زمین بشینی تا قطعات پلاستیکی آسیب نبینن. بازرسی بعد از پرواز:

بعد از پرواز، کل هواپیما رو چک کن تا ببینی چسب‌ها شل نشدن یا ترک نخورده باشه. باتری رو برای پرواز بعدی شارژ کن. یادت نره که جذاب‌ترین ویژگی هواپیمای پرینت سه‌بعدی اینه که اگه قطعه‌ای شکست، فقط کافیه یکی دیگه پرینت بگیری و عوضش کنی!

هر پرواز آزمایشی فرصت فوق‌العاده‌ایه تا با رفتار هواپیمای دست‌سازت بیشتر آشنا بشی و عملکردش رو بهتر کنی. برای حفظ ایمنی، همیشه از مانورهای ساده شروع کن و هر چقدر که به کنترل هواپیما مسلط‌تر شدی، برو سراغ حرکات پیچیده‌تر. بد نیست یه دفترچه کوچیک هم داشته باشی تا تنظیماتی که رو هواپیما اعمال می‌کنی رو یادداشت کنی.

با رعایت این نکات، کاملا برای تست و حل چالش‌های اولین پروازت آماده‌ای. امیدوارم از این آموزش در آیسی‌مدار لذت برده باشی؛ پرواز خوبی داشته باشی!
