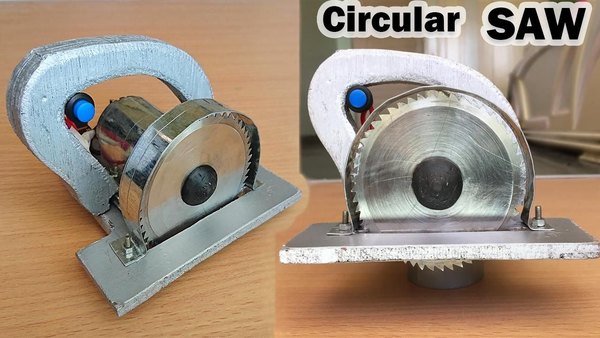

اره دیسکی مینیاتوری با موتور 12V و تیغه دست‌ساز

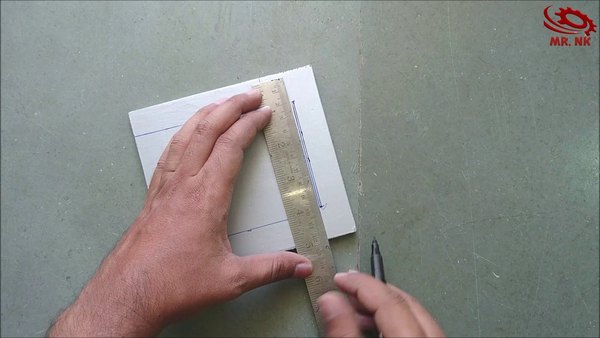

اول از همه باید یه پایه محکم برای اره بسازیم. با استفاده از خط‌کش و ماژیک، ابعاد مورد نظرت رو روی تخته سه‌لایه یا هر چوب دیگه‌ای که داری رسم کن. سعی کن خطوط رو کاملا صاف بکشی تا برش‌های تمیزی داشته باشی.

این تخته قراره تمام وزن موتور و فشار برش رو تحمل کنه، پس ابعادش رو یه مقدار بزرگ‌تر از طول موتور و تیغه در نظر بگیر تا دستگاه تعادل خوبی داشته باشه.

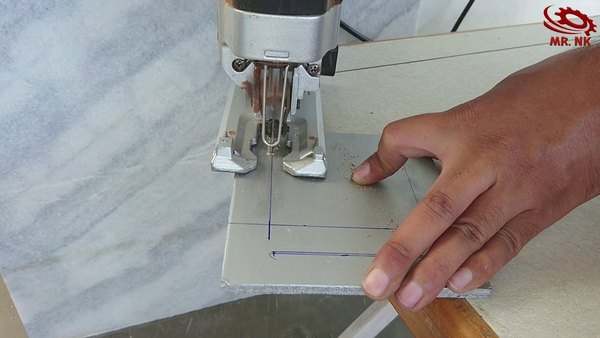

حالا با استفاده از اره مویی یا عمودبر، دقیقا از روی خطوطی که کشیدی چوب رو برش بزن. هرچی تو این مرحله دقت بیشتری به خرج بدی، بدنه نهایی دستگاهت تمیزتر و حرفه‌ای‌تر درمیاد.

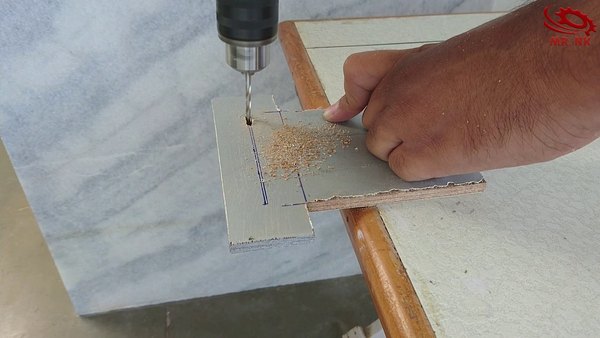

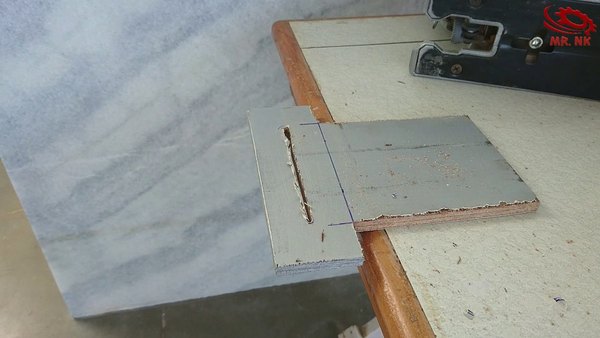

بعد از برش دادن شکل اصلی پایه، باید یه شکاف مستطیلی برای عبور تیغه اره روی چوب ایجاد کنی. جای سوراخ‌های پیچ اتصال موتور رو هم علامت بزن و با دریل سوراخ کن. در آخر، لبه‌های چوب رو با سنباده صاف کن تا پایه اره آماده نصب قطعات بشه.

+1

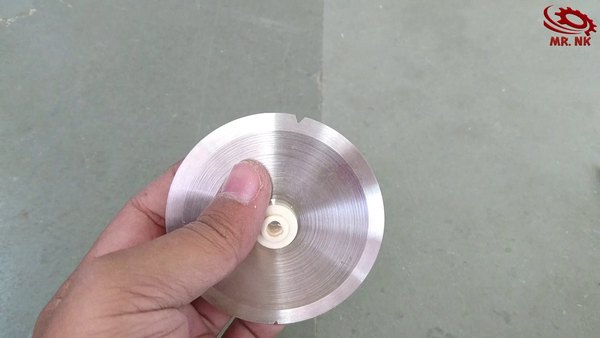

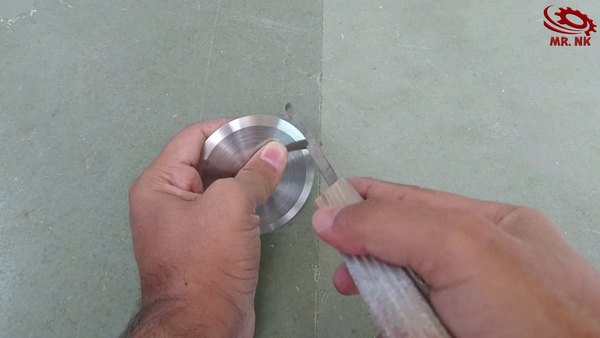

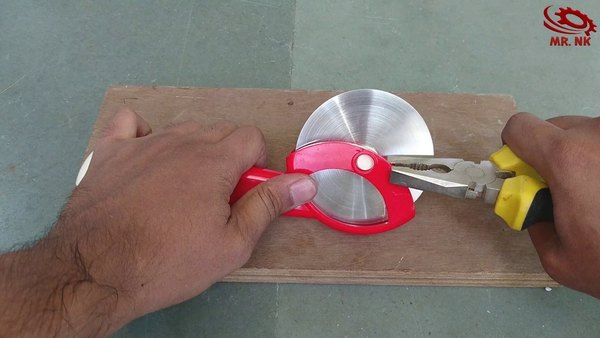

این جذاب‌ترین بخش پروژه‌ست! با یه انبردست، دیسک فلزی پیتزابر رو از دسته‌اش جدا کن. حالا دیسک رو محکم تو یه گیره رومیزی ببند یا با انبر قفلی نگهش دار. با استفاده از یه سوهان فلزی سه‌گوش، شروع کن به ایجاد دندانه‌های کوچیک و منظم دور تا دور لبه دیسک.

عجله نکن؛ سعی کن زاویه سوهان زدن رو ثابت نگه داری تا همه دندانه‌ها یه شکل و یه اندازه بشن. این کار باعث می‌شه اره موقع کار لرزش نداشته باشه و برش تمیزی بهت بده.

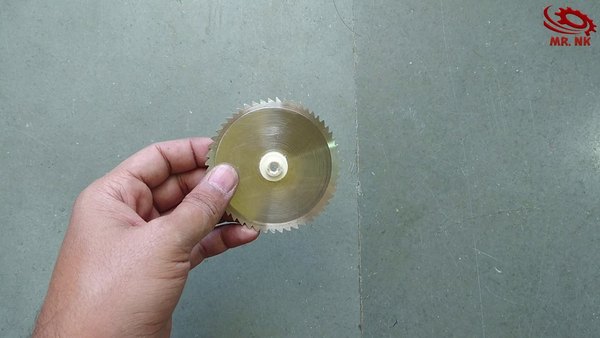

سوهان‌کاری رو تا جایی ادامه بده که کل لبه دیسک پر از دندانه‌های تیز بشه. دقت کن که فاصله‌ها یکنواخت باشه تا بالانس تیغه به هم نخوره. بعد از تموم شدن کار، تیغه رو با یه دستمال تمیز کن و مطمئن شو که هیچ لبه اضافی یا پلیسه‌ای روش نمونده باشه. حالا تیغه اره سفارشی و دست‌ساز تو آماده‌ست!

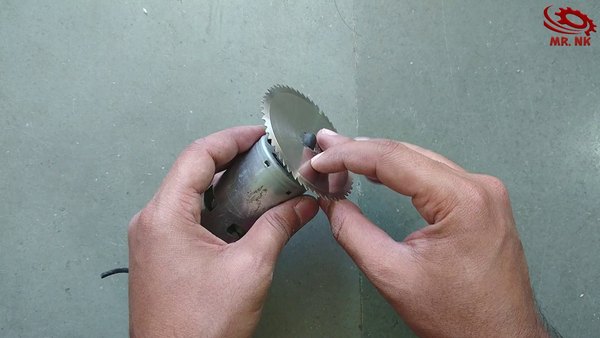

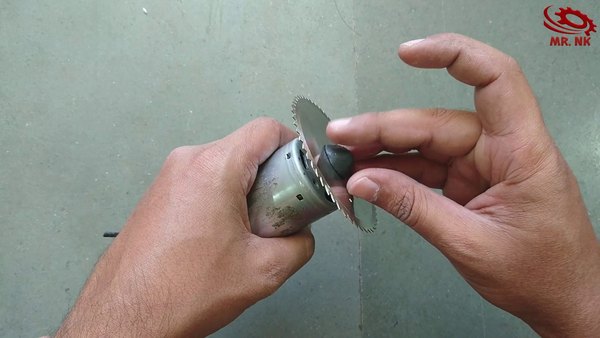

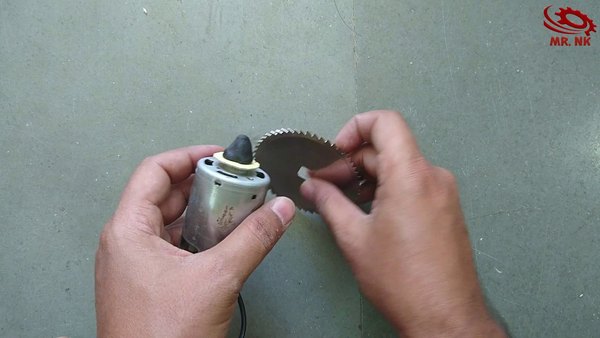

تیغه‌ای که ساختی رو بردار و دقیقا وسط شفت (محور) موتور DC قرار بده. خیلی مهمه که تیغه کاملا تو مرکز باشه؛ وگرنه موقع چرخش با سرعت بالا، اره به شدت می‌لرزه و خطرناک می‌شه.

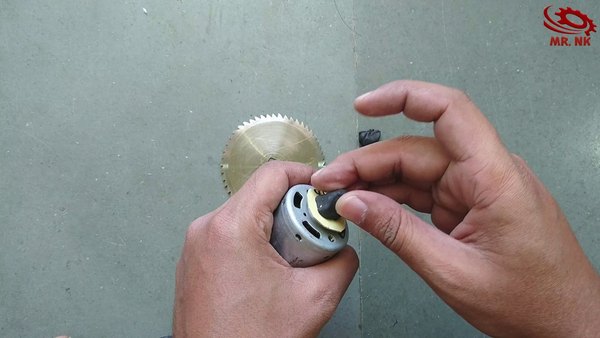

برای محکم کردن تیغه روی شفت، یه مقدار خمیر اپوکسی (یا چسب دوقلوی فولاد) رو مخلوط کن و دور تا دور محل اتصال تیغه و شفت بمال. سعی کن چسب رو به صورت یکنواخت و متقارن پخش کنی تا وزن چسب باعث به هم خوردن بالانس تیغه نشه.

قبل از اینکه چسب خشک و سفت بشه، تیغه رو با دست به آرومی بچرخون و از زاویه‌های مختلف نگاهش کن. اگه دیدی لنگی داره یا کج می‌چرخه، سریع تنظیمش کن.

حالا موتور رو بذار کنار تا چسب کاملا خشک و سنگ‌مانند بشه. زمان خشک شدن بستگی به نوع چسبی داره که استفاده کردی. بعد از خشک شدن، تیغه به یه عضو جدانشدنی از موتور تبدیل می‌شه.

+1

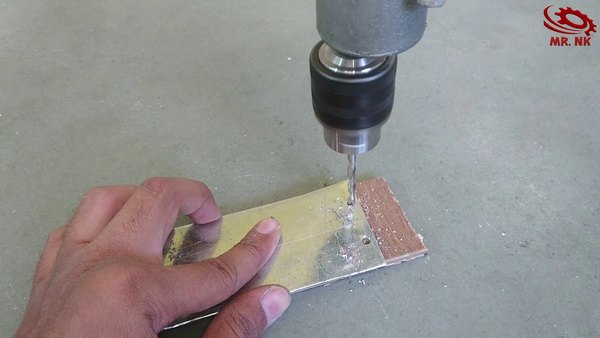

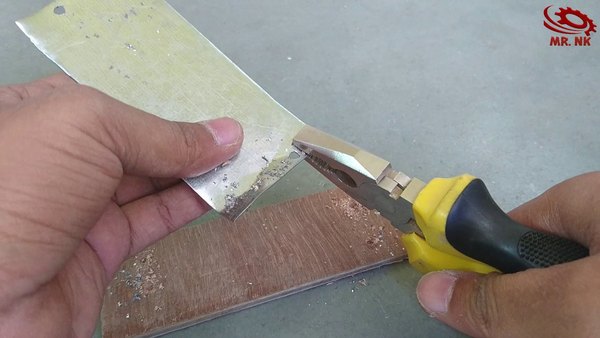

برای اینکه موتور رو محکم روی پایه چوبی نصب کنی، به یه بست یا براکت فلزی نیاز داری. یه تسمه فلزی نازک بردار و دو سرش رو برای رد شدن پیچ‌ها با دریل سوراخ کن. این سوراخ‌ها قراره موتور رو به پایه پیچ کنن. اگه طول تسمه زیاد بود، اضافه‌اش رو با انبردست یا قیچی ورق‌بر بچین تا اندازه بشه.

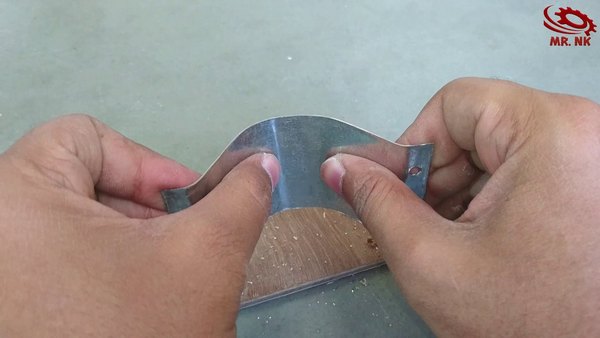

حالا تسمه فلزی رو به شکل یه نیم‌دایره (یا حرف U) خم کن تا بتونه بدنه موتور رو تو آغوش بگیره! قطر این نیم‌دایره باید دقیقا هم‌اندازه بدنه موتورت باشه تا موتور توش لق نزنه.

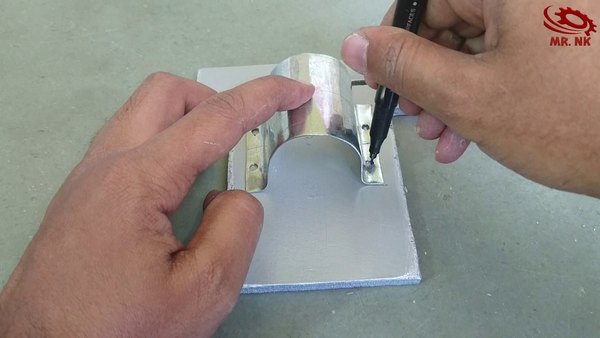

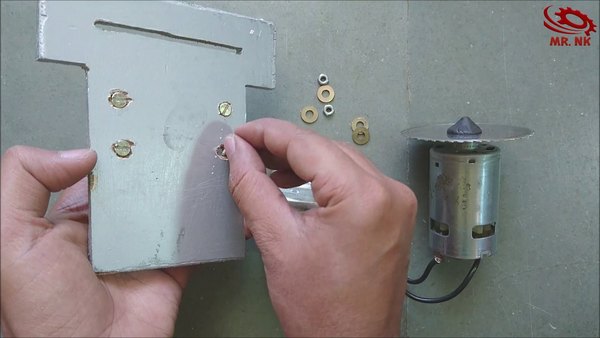

براکت فلزی رو روی پایه چوبی قرار بده و از تو سوراخ‌هاش، روی چوب رو علامت بزن. حالا روی علامت‌ها رو با دریل سوراخ کن. این بست فلزی موقع برشکاری، جلوی هرگونه تکون خوردن یا لغزش موتور رو می‌گیره.

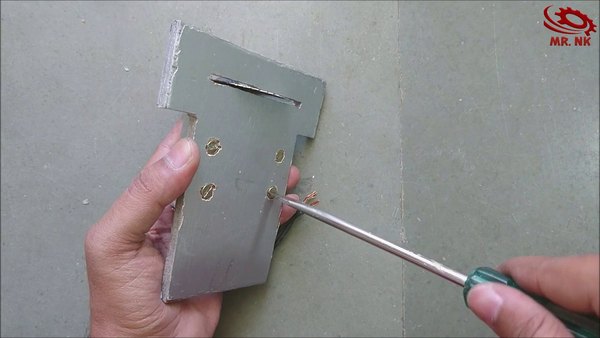

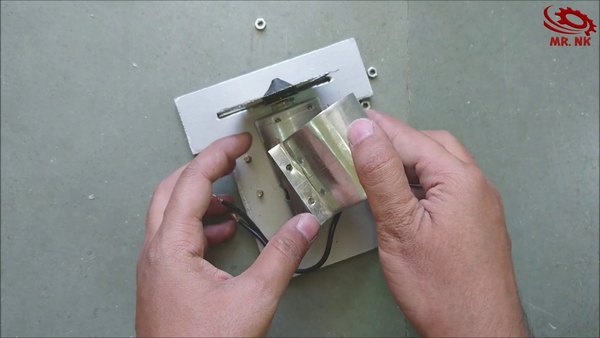

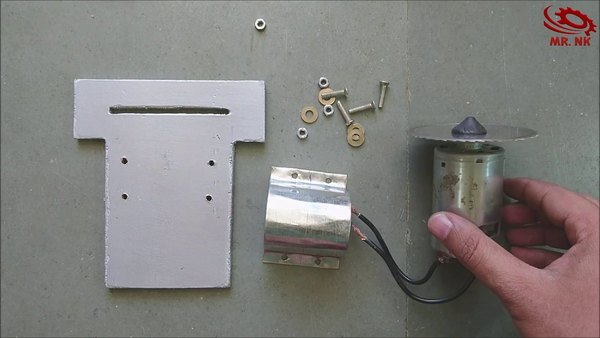

موتور رو دقیقا زیر براکت فلزی که ساختی قرار بده. جاش رو طوری تنظیم کن که تیغه اره دقیقا از وسط شکافی که روی پایه چوبی ایجاد کرده بودی رد بشه و به لبه‌های چوب گیر نکنه. حالا پیچ‌ها رو از سوراخ‌های براکت و پایه چوبی رد کن و از زیر با مهره محکم ببند.

مطمئن شو که موتور کاملا سفت شده و با دست اصلا تکون نمی‌خوره. اگه موتور تراز نباشه یا لق بزنه، موقع کار کردن هم دستگاه لرزش شدیدی پیدا می‌کنه و هم کیفیت برشت افت می‌کنه.

+2

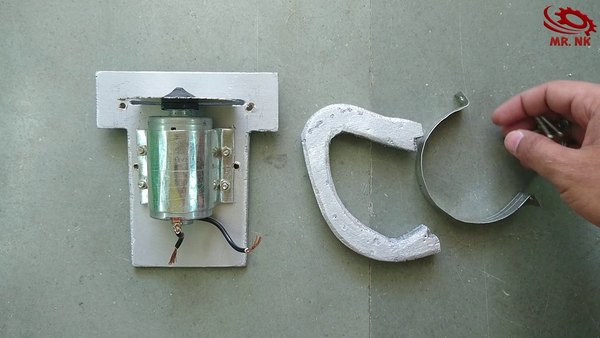

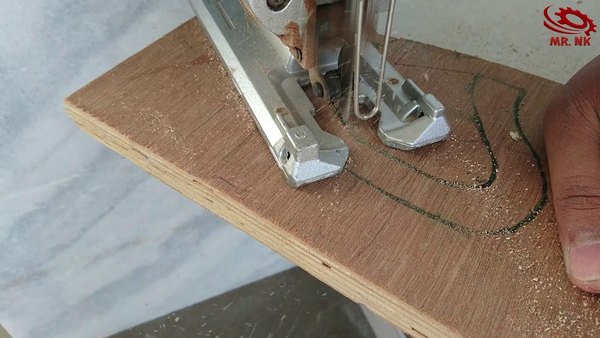

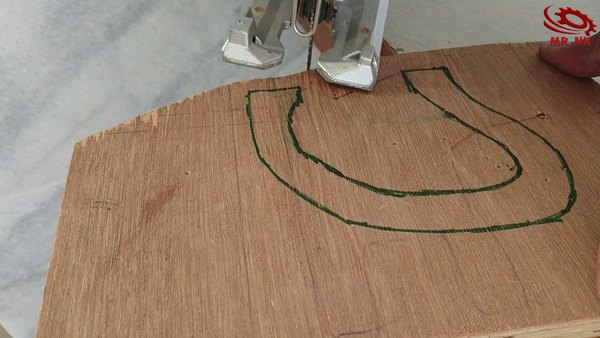

برای اینکه کار با این اره راحت‌تر و البته ایمن‌تر بشه، باید براش یه دسته و یه قاب محافظ بسازیم. شکل یه دسته مناسب رو روی تخته چوب بکش و با اره مویی برشش بزن. طراحی دسته به سلیقه خودت بستگی داره؛ طوری طراحیش کن که راحت تو دست بشینه. لبه‌های دسته چوبی رو با سنباده نرم کن و اگه دوست داشتی رنگش بزن تا ظاهر حرفه‌ای‌تری پیدا کنه.

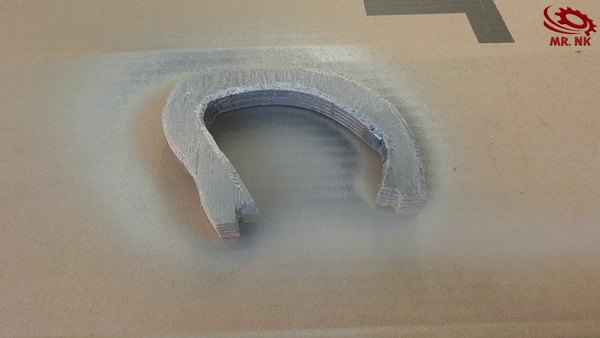

برای ساخت محافظ تیغه، یه تیکه ورق فلزی نازک رو به شکل یه هلال خم کن طوری که بتونه قسمت بالایی تیغه رو پوشش بده. این قاب فلزی موقع برش زدن، هم جلوی پرتاب شدن خاک‌اره رو می‌گیره و هم از دستت در برابر تیغه محافظت می‌کنه.

حالا دسته چوبی رو با پیچ به پشت دستگاه وصل کن و قاب محافظ فلزی رو هم روی تیغه پیچ کن. قبل از اینکه بری سراغ مرحله بعد، چک کن که همه پیچ‌ها محکم باشن و قاب فلزی به تیغه گیر نکنه.

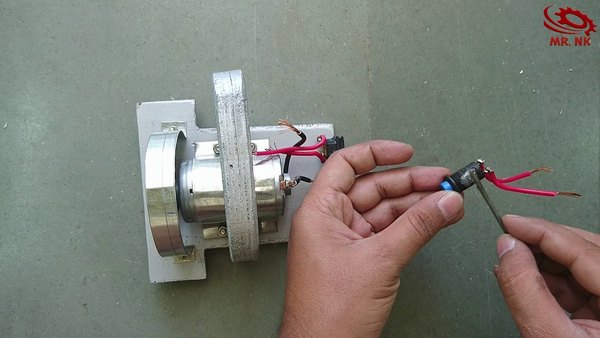

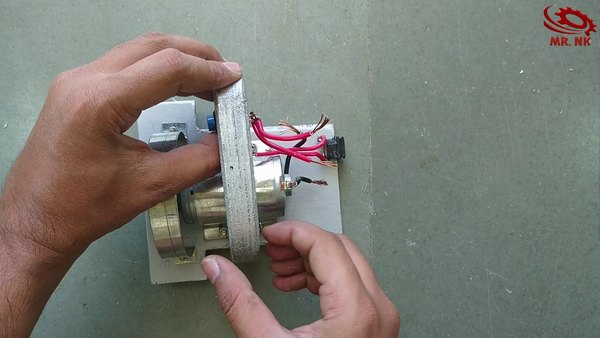

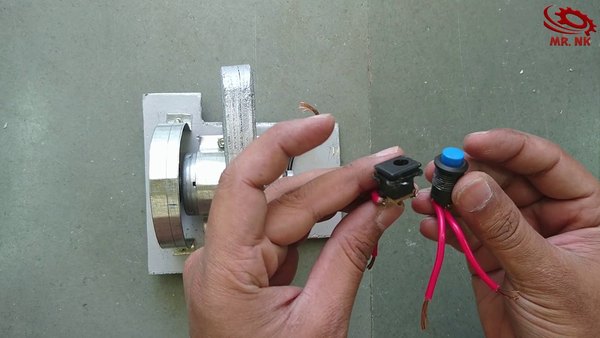

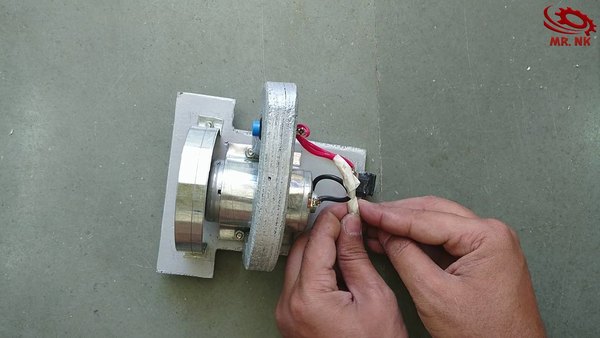

رسیدیم به بخش الکترونیکی کار. سر سیم‌های موتور رو لخت کن. پایه‌های کلید فشاری و سوکت مادگی آداپتور رو هم پیدا کن. یکی از سیم‌های موتور رو مستقیم به سوکت تغذیه وصل کن. سیم دوم موتور رو به یکی از پایه‌های کلید لحیم کن و پایه دیگه کلید رو به قطب دیگه سوکت تغذیه ببر. با این مدار ساده، کلید فشاری سر راه برق موتور قرار می‌گیره و می‌تونی اره رو به راحتی خاموش و روشن کنی.

بهترین کار اینه که اتصالات رو لحیم کنی تا تو اثر لرزش دستگاه قطع نشن. بعد از لحیم‌کاری، حتما روی اتصالات رو با چسب برق یا وارنیش حرارتی بپوشون تا اتصالی نکنه.

کلید فشاری رو تو یه جای مناسب روی دسته یا بدنه (جایی که انگشتت راحت بهش برسه) با چسب یا پیچ محکم کن. سوکت آداپتور رو هم تو قسمت پشتی دستگاه فیکس کن.

+1

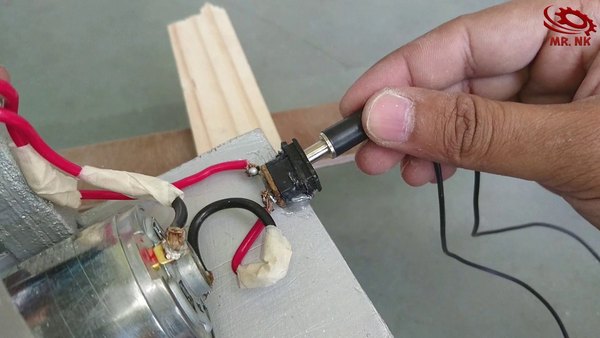

وقتشه نتیجه زحماتت رو ببینی! یه آداپتور 12 ولت رو به سوکت تغذیه وصل کن. قبل از روشن کردن، یه بار دیگه چک کن که سیم‌ها به تیغه گیر نکرده باشن و موتور سر جاش محکم باشه.

کلید رو فشار بده تا موتور روشن بشه. تیغه باید با سرعت و خیلی نرم شروع به چرخش کنه. اگه دیدی لرزش غیرعادی داره یا صدای عجیبی می‌ده، سریع خاموشش کن و بالانس تیغه یا محل اتصال موتور رو بررسی کن.

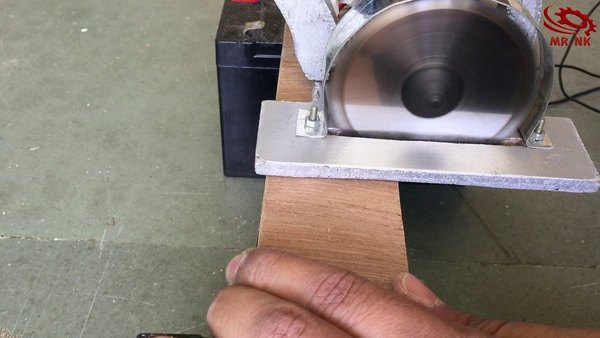

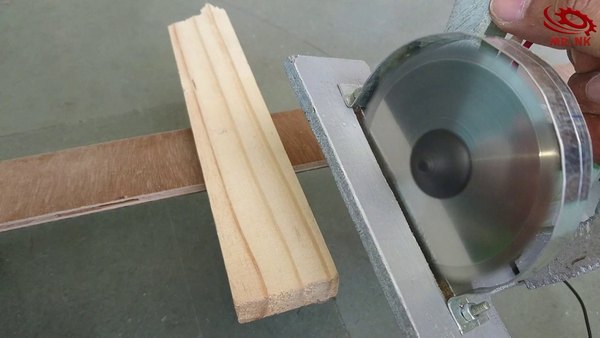

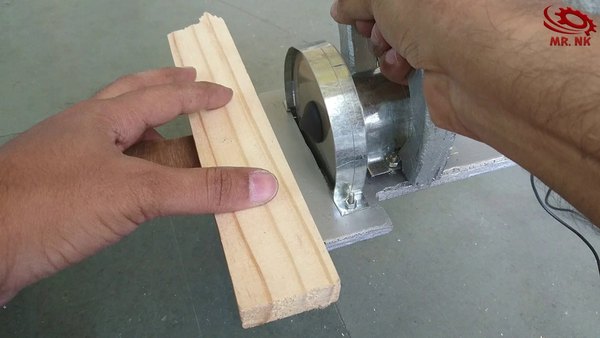

اگر همه چیز عالی بود، اره مینیاتوری تو آماده کاره! حالا می‌تونی قطعات نازک چوب، پلاستیک یا مقوا رو با دقت و سرعت بالا برش بزنی. ⚠️ فقط یادت باشه که این ابزار با وجود کوچیک بودنش، تیغه خیلی تیز و برنده‌ای داره؛ پس همیشه موقع کار حواست به انگشتات باشه و از عینک ایمنی استفاده کن.
