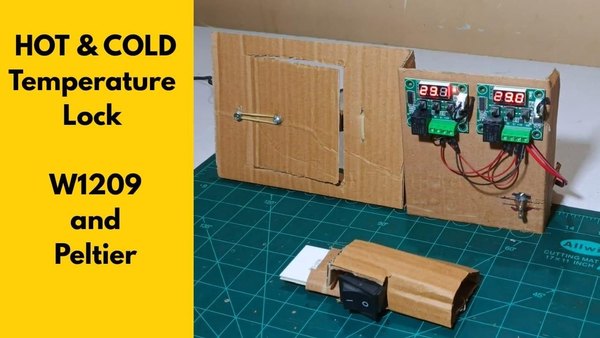

قفل حرارتی هوشمند با ماژول W1209 و المان پلتیر

+4

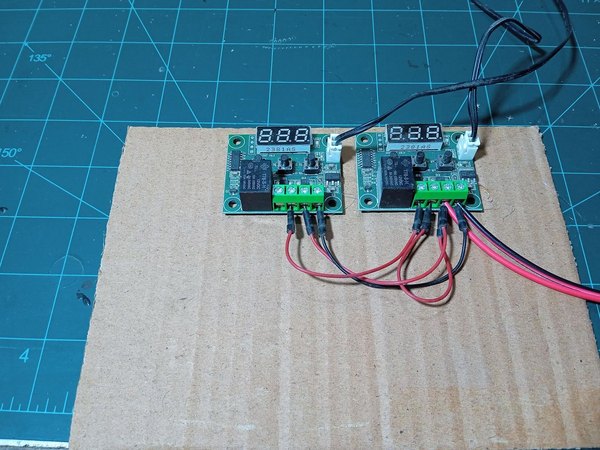

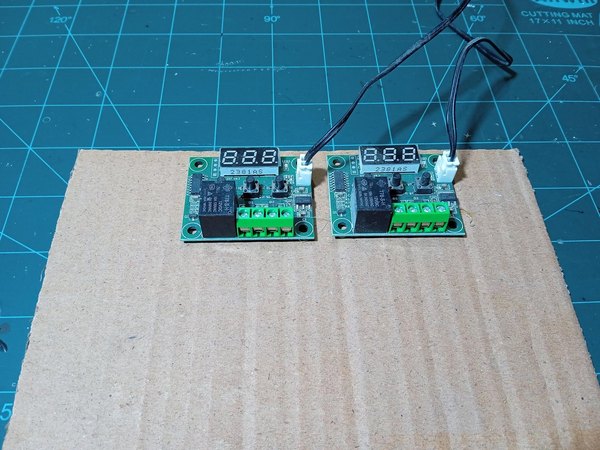

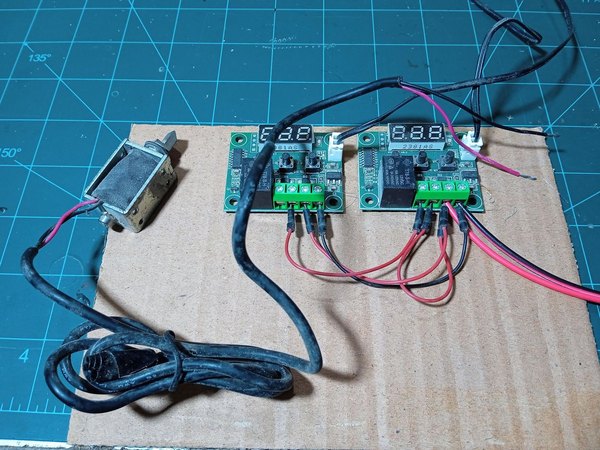

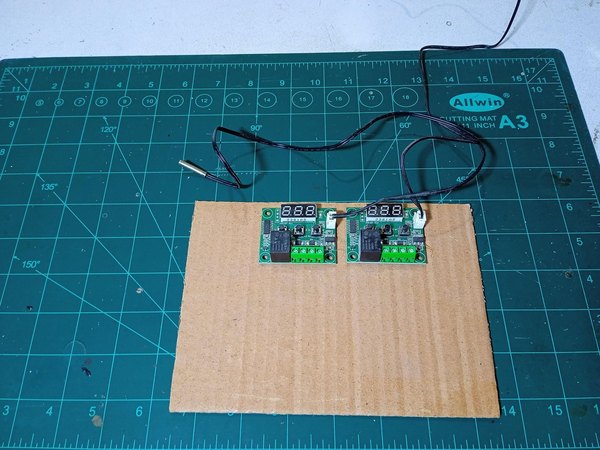

اول از همه باید دو تا ماژول W1209 رو روی یه تکه مقوا با چسب حرارتی محکم کنی. بعد منبع تغذیه 12 ولت رو بیار و سیم‌کشی‌ها رو دقیقا طبق نقشه انجام بده.

حالا باید تنظیمات ماژول‌ها رو انجام بدیم تا یکی به عنوان سنسور گرما و اون یکی به عنوان سنسور سرما عمل کنه. دکمه Set ماژول اول رو چهار ثانیه نگه دار تا P0 روی صفحه بیاد؛ این رو روی حالت C (سرما) و P1 رو روی 1 تنظیم کن. بعد از منو بیا بیرون و دمای هدف رو روی 30 درجه سانتی‌گراد بذار.

این یعنی اگه دما به 30 برسه، رله وصل می‌شه. برای ماژول دوم، P0 رو روی H (گرما) و P1 رو روی 1 تنظیم کن و دمای هدف رو روی 27 درجه بذار. این ماژول هم وقتی دما از 27 پایین‌تر بیاد، رله رو فعال می‌کنه.

با این تنظیمات ساده، یه اختلاف دمای سه درجه‌ای بین دو تا سنسور ایجاد کردیم. وقتی کلید حرارتی ما همزمان به هر دو سنسور بخوره، این اختلاف دما باعث می‌شه هر دو رله فعال بشن و ولتاژ 12 ولت رو به سلونوئید برسونن. البته می‌تونی این اعداد رو بسته به نیازت روی هر عدد دیگه‌ای هم تنظیم کنی.

+4

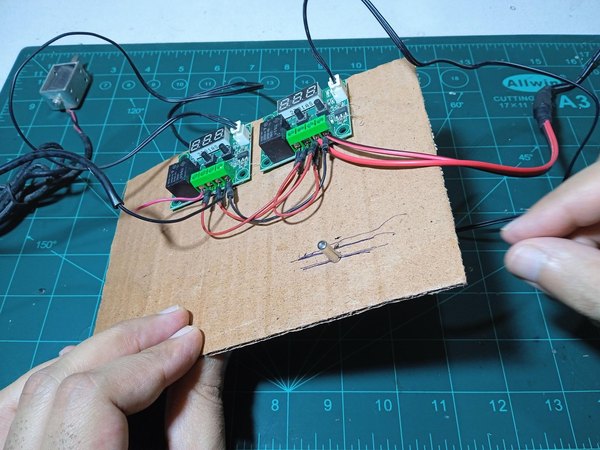

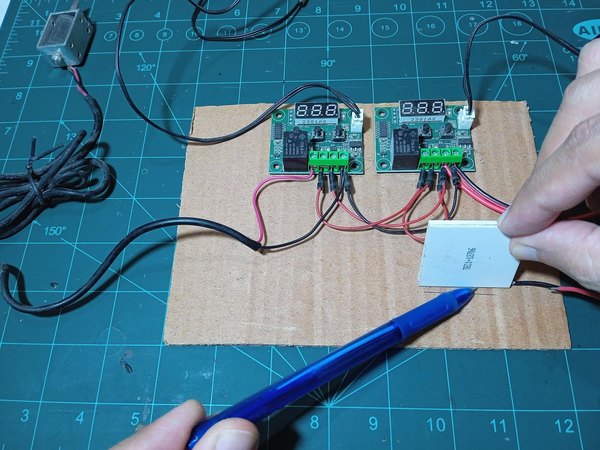

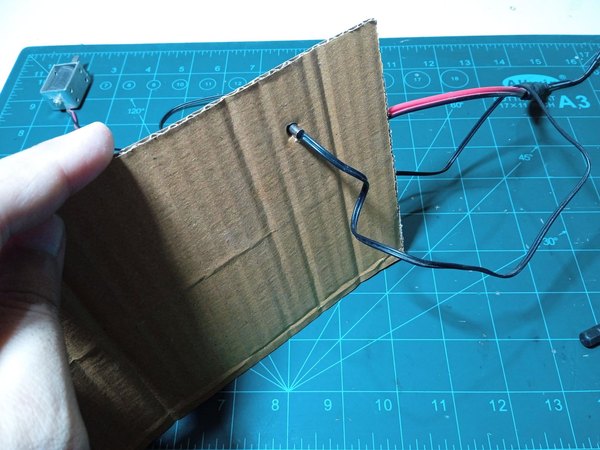

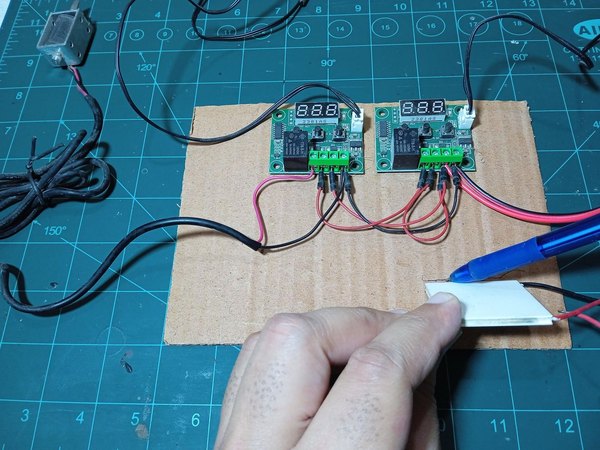

بریم سراغ سنسورهای دماسنج. المان پلتیر رو دقیقا زیر مدارها قرار بده و جاش رو با خودکار علامت بزن. حالا دو تا سوراخ کوچیک روی مقوا ایجاد کن تا سنسورهای فلزی ماژول‌ها ازش بیرون بزنن.

سنسورها رو با چسب حرارتی سر جای خودشون محکم کن. دقت کن که فاصله این دو تا سنسور باید طوری باشه که وقتی پلتیر رو بین‌شون قرار می‌دی، با هر دو سمتش در تماس باشن.

+5

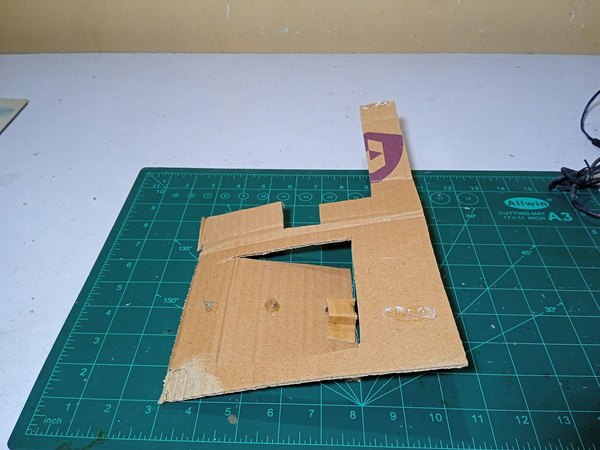

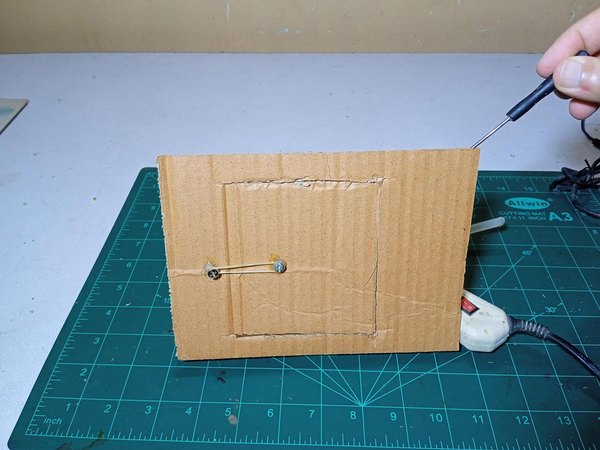

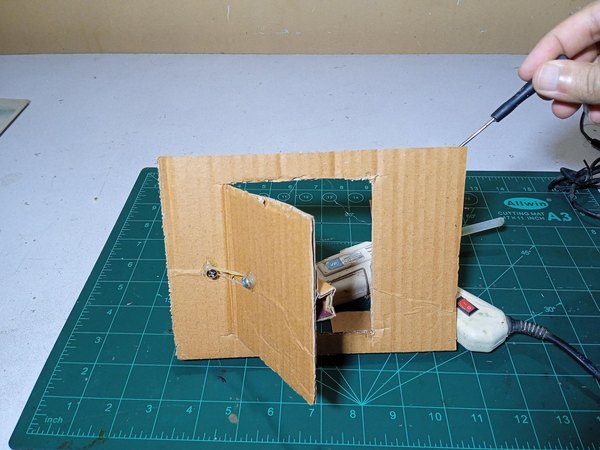

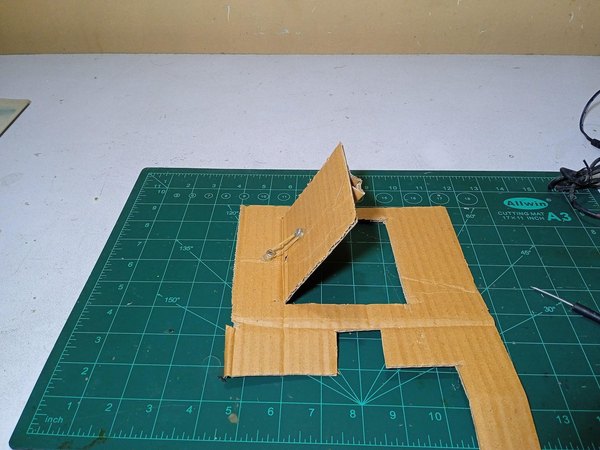

تو این مرحله باید مکانیزم در رو روی کارتن پیاده کنی. سلونوئید رو روی لبه در مقوایی نصب کن. از یه کش لاستیکی استفاده کن تا در همیشه تمایل به باز شدن داشته باشه، اما زبانه سلونوئید جلوی باز شدنش رو بگیره.

در حالت عادی، زبانه سلونوئید بیرونه و در رو قفل نگه می‌داره. وقتی ولتاژ بهش برسه، زبانه به داخل کشیده می‌شه، کش لاستیکی عمل می‌کنه و در به صورت خودکار باز می‌شه.

+8

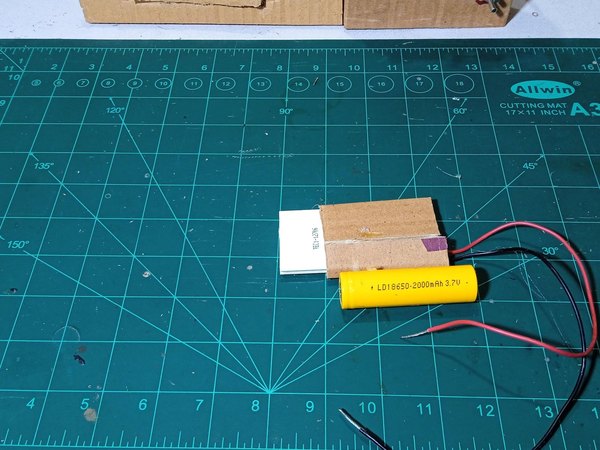

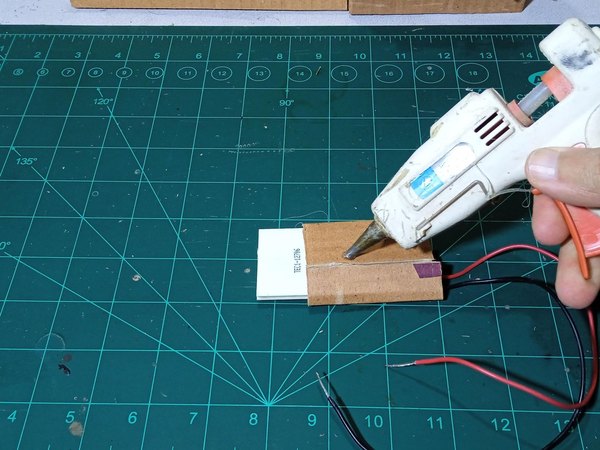

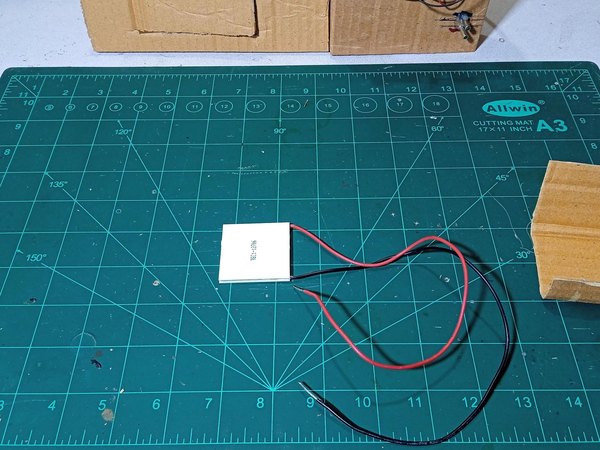

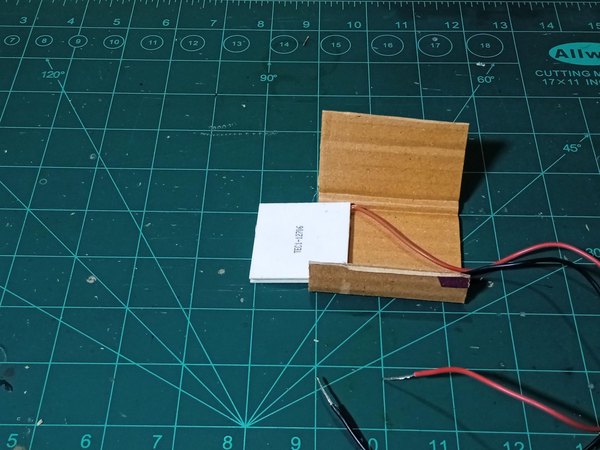

حالا وقتشه که کلید مخصوص این قفل رو بسازیم. المان پلتیر رو بردار و دورش رو با مقوا بپوشون تا یه حالت دسته پیدا کنه. یه باتری 3.7 ولتی لیتیومی رو همراه با یه کلید قطع و وصل به سیم‌های پلتیر لحیم کن و همه رو با چسب حرارتی روی همون مقوا فیکس کن.

چون از ولتاژ پایین برای پلتیر استفاده می‌کنیم، اصلا نگران سوختنش نباش. فقط کافیه کلید رو روشن کنی و حدود 10 ثانیه صبر کنی تا یه سمت پلتیر گرم و سمت دیگه‌ش سرد بشه؛ این دقیقا همون چیزیه که برای باز کردن قفل نیاز داریم.

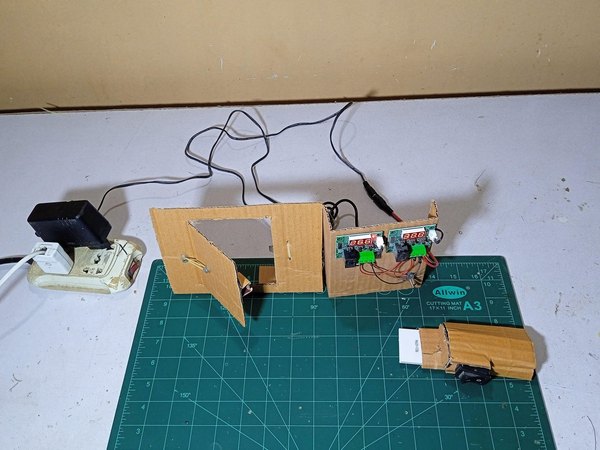

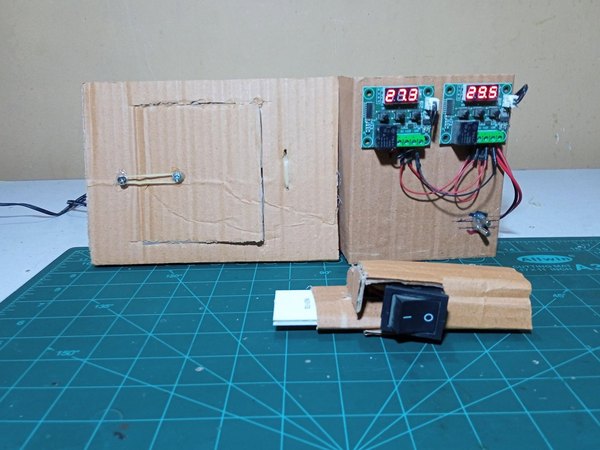

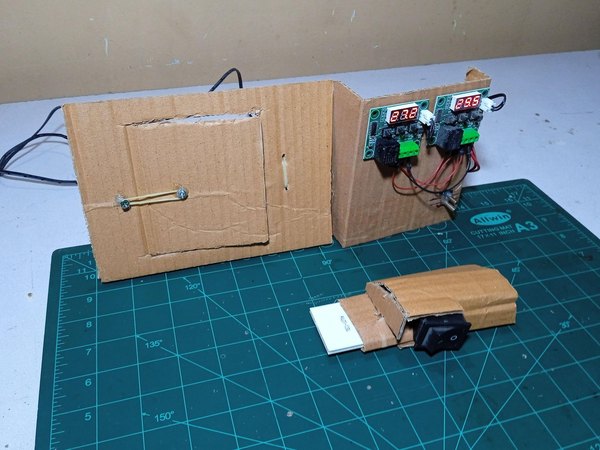

وقتی همه قطعات رو سر جای خودشون محکم کردی، وقت تست نهاییه. کلید پلتیر رو روشن کن و اون رو دقیقا بین دو تا سنسور قرار بده. سمت سرد پلتیر باعث می‌شه رله ماژول سرما فعال بشه و سمت گرم هم رله ماژول گرما رو فعال می‌کنه. وقتی هر دو ترموستات W1209 همزمان عمل کنن، ولتاژ 12 ولت به سلونوئید می‌رسه، زبانه عقب می‌ره و در باز می‌شه!

این ایده استفاده از اختلاف دما برای فعال کردن همزمان دو سنسور، یه ترفند فوق‌العاده برای ساخت قفل‌های مخفی، بازی‌های معمایی و حتی پروژه‌های امنیتی خاصه. حتما این پروژه رو بساز و اگه ایده‌ای برای ارتقای این قفل حرارتی داری، تو بخش نظرات برامون بنویس. مرسی که تا آخر این آموزش همراه تیم آیسی‌مدار بودی!
